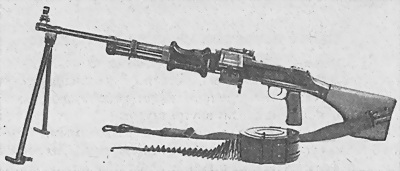

Ручной пулемёт Дегтярёва (РПД)

7,62-мм ручной пулемёт Дегтярёва (РПД, Индекс ГАУ — 56-Р-327) — советский ручной пулемёт, разработанный в 1944 году под патрон 7,62×39 мм. На вооружение был принят в 1944 году и находился в строю до 1959 года, когда на смену пришел ручной пулемет М. Т. Калашникова ПК. Пулемет РПД выпускается по лицензии в Китае под названием “Тип 56” и “Тип-1”, а также в Северной Корее как “Тип 62”.

История

РПД стал одним из первых принятых на вооружение образцов оружия под промежуточный патрон 7,62×39 обр. 1943 года. С начала 1950-х и до середины 1960-х являлся основным оружием поддержки уровня отделения, а затем стал постепенно заменяться на РПК, более предпочтительный с точки зрения унификации. Впрочем, РПД до сих пор находится на складах армейских резервов. Как и многие другие образцы советского вооружения, РПД широко поставлялся на экспорт, в дружественные СССР страны, а также выпускался за рубежом.

Конструкция деталей и механизмов

Ствол

Ствол внутри имеет канал с четырьмя нарезами, вьющимися слева направо, патронник с пульным входом и боковое отверстие для отвода пороховых газов в газовую камору.
Ствол снаружи имеет: вырез на казенной части для зацепа выбрасывателя; основание мушки; нарезку на казенной части для муфты; нарезной участок для соединения со ствольной коробкой.

Газовая камора

Газовая камора — это деталь сложной конфигурации, которая имеет: вертикальное отверстие для отвода пороховых газов из ствола; поперечное отверстие для регулятора; патрубок для размещения газового поршня; гнездо для размещения стопора газового регулятора.

Газовый регулятор

Газовый регулятор — это деталь, имеющая вид полого цилиндра, внутри которого расположены три канавки, различные по ширине. Впереди расположены опорный венчик и вырезы для стопора.

Газовая трубка

Газовая трубка служит для направления движения газового поршня. Она состоит из:
-собственно трубки;
-передней муфты;
-задней муфты.
Муфты обеспечивают крепление трубки к стволу. Передняя муфта имеет антабку, прилив с отверстием для шомпола и венчик, отражающий пороховые газы, вырвавшиеся из патрубка газовой трубки.
Цевье — это деревянная деталь, состоящая из двух щек с металлическими прокладками.

Ствольная коробка

Ствольная коробка имеет: направляющие пазы для затворной рамы; боевые уступы для размещения боевых упоров затвора; отражатель для стреляных гильз; пазы для соединения спусковой рамы со спусковой коробкой; кронштейн для коробки с лентой; продольное окно для стойки затворной рамы; окно для прохода патрона; вырез для основания приемника; ушко для присоединения колодки приемника; две перемычки, из которых задняя имеет выемку для зуба защелки крышки ствольной коробки; продольный вырез с отверстием для рукоятки перезаряжания.
К ствольной коробке сбоку прикреплен кронштейн, обеспечивающий присоединение к пулемету коробки с лентой. Закрепление обеспечивается выступами кронштейна и флажком с осью.

Крышка ствольной коробки

Крышка ствольной коробки обеспечивает закрывание ствольной коробки и расположение механизма подачи ленты. Она имеет: отверстие для кольцевого выступа большого рычага; направляющие выступы для колодки приемника; защелку крышки ствольной коробки; планку для упора пружины защелки.
На крышке монтируется прицел.

Приемник

Приемник обеспечивает подачу ленты с патронами. В нем располагается механизм подачи ленты. В его состав входит две детали: основание и колодка, которые образуют поперечное окно, по которому двигается лента с патронами.
Основание имеет: продольное окно для прохода патрона и досылателя затвора; поперечный выступ для направления патронов. В состав основания входят детали:
-палец с пружиной, удерживающий ленту от выпадания;
-отсекатель патронов, отделяющий патрон от ленты и ограничивающий продвижение патрона вправо.
К основанию приемника справа и слева прикреплены щитки, прикрывающие окно от загрязнения.
Колодка имеет: продольные пазы для крышки ствольной коробки; отверстие для трубчатой оси, соединяющей колодку с крышкой; окно с направляющими выступами для подавателя; фиксирующий выступ, который вместе с фиксатором обеспечивает правильное положение патрона в продольном окне приемника.

Механизм подачи

Механизм подачи состоит из следующих деталей:
-подавателя;
-малого рычага подачи;
-большого рычага подачи.
Подаватель служит для перемещения ленты с патронами. Он имеет: продольный вырез для малого рычага подачи; боковые направляющие пазы; пальцы подачи, надетые сверху проушинами на ось и при помощи пружины удерживающиеся в опущенном состоянии.

Большой рычаг подачи имеет: криволинейный паз, по которому движется ролик стойки затворной рамы; кольцевой выступ с отверстием для трубчатой оси, на которой вращается рычаг; выступ, приводящий в движение малый рычаг; выступ, препятствующий подъему малого рычага вверх. Большой рычаг приводит в движение малый рычаг.

Малый рычаг подачи имеет: отверстие для прохода большого рычага подачи; отверстие для оси, укрепленной на крышке ствольной коробки; отверстие для выступа большого рычага подачи. Малый рычаг подачи приводит в движение подаватель.

Затворная рама с газовым поршнем

Затворная рама имеет: направляющие выступы для направления движения рамы в ствольной коробке; окно для удаления стреляных гильз; фигурный выем для помещения выступов боевых упоров затвора; фигурный выем для помещения фигурного выступа остова затвора; стойку для разведения боевых упоров затвора; шаровую выточку для упора переднего конца поводка возвратного механизма; боевой взвод; выступ для сцепления с рукояткой перезаряжания в последних конструкциях, а в старых — отверстие для рукоятки перезаряжания в стойке.
Газовый поршень выполнен в виде длинного цилиндрического штока, имеющего три проточки, одну — для облегчения и две — для обтюрации пороховых газов.

Рукоятка перезаряжания

В первых конструкциях она имела вырезы для направления движения в ствольной коробке и вставлялась в отверстие стойки затворной рамы. Позже она была изменена и стала состоять из двух деталей: основания и откидной рукоятки.
Основание имеет: выступы для направления движения в пазу ствольной коробки; выступ для сцепления с затворной рамой.
При стрельбе рукоятка остается неподвижной и находится в сложенном состоянии.

Затвор

Затвор представляет собой комплекс деталей, в который входят:
-остов затвора;
-два боевых упора;
-ударник со шпилькой;
-выбрасыватель с осью, гнетком и пружиной.
Остов затвора представляет собой деталь, выполненную в виде призмы сложной конфигурации, которая имеет: цилиндрический вырез (чашечку) для шляпки гильзы; цилиндрический вырез для выбрасывателя с гнетком и пружиной; отверстие для выхода бойка ударника; гребень с пазом для отражателя, передняя часть которого является досылателем; фигурный выступ для контакта с затворной рамой; выемы для боевых упоров; поперечные отверстия для осей и шпилек; выемы, уменьшающие трение; канал для ударника.
Ударник представляет собой удлиненный стержень с заостренным концом, который является бойком, и выемом для ограничивающей шпильки.
Боевые упоры — это плоские детали, которые имеют выступы, верхняя часть которых обеспечивает их разведение, а нижняя — их сведение.
Выбрасыватель выполнен в виде короткого стерженька, который имеет зацеп для захвата гильзы и поперечный вырез для оси.
Пружина выбрасывателя — это витая цилиндрическая пружина.

Возвратный механизм

Возвратный механизм включает в себя возвратно-боевую пружину, поводок и стержень.
Возвратно-боевая пружина — это витая цилиндрическая пружина.
Поводок — это стержень с венчиком на заднем конце для упора возвратно-боевой пружины.
Стержень имеет на заднем конце венчик для упора возвратно-боевой пружины.

Спусковая рама с прикладом

Спусковая рама имеет: продольные выступы для соединения со ствольной коробкой; гнездо для спускового механизма; продолговатое отверстие для зуба предохранителя; спусковую скобу для предохранения спускового крючка; проушины для соединительной чеки со ствольной коробкой; вырез для головки шомпола.
К прикладу прикрепляются антабка и металлический затыльник с крышкой, которая удерживается защелкой. Внутри приклад имеет выем для размещения трубки, в которую вставляется возвратный механизм, и гнездо для пенала с принадлежностью.

Спусковой механизм

Спусковой механизм имеет следующие детали:
-спусковой рычаг;
-пружину спускового рычага;
-спусковой крючок с осью;
-предохранитель с пружиной.
Спусковой рычаг — это плоская прямоугольная деталь, имеющая окно для контакта с зацепом спускового крючка. Задняя часть спускового рычага играет роль шептала.
Пружина спускового рычага — это витая цилиндрическая пружина.
Спусковой крючок имеет хвост для контакта с пальцем стрелка, головку с отверстием для оси и зацепом для контакта со спусковым рычагом.
Предохранитель представляет собой стержень с головкой в виде флажка для удобства работы с ним. Предохранитель имеет: зуб для блокировки затворной рамы; вырез, позволяющий спусковому рычагу опускаться вниз при выключенном предохранителе.
Пружина предохранителя — это плоская пружина, работающая на изгиб, которая имеет на одном конце скругление, а на другом головку с отверстием для фиксации.

Прицельные приспособления

Прицельные приспособления состоят из мушки и секторного прицела. В состав прицела входят следующие детали:
-колодки прицела;
-прицельная планка;
-целик;
-винт целика с маховичком;
-хомутик с двумя защелками и пружинами.
Колодка прицела имеет: два сектора (левый и правый), обеспечивающих установку заданной высоты планке; проушины для крепления прицельной планки; гнездо для крепления пластинчатой пружины; предохранитель целика.
Прицельная планка имеет отверстие для оси и две одинаковые шкалы, нанесенные сверху и снизу для удобства установки хомутика на нужное деление. Шкала имеет деления от 1 до 10, обозначающие расстояния в сотнях метров.
Целик обеспечивает внесение боковых поправок на ветер и на движение цели. Он имеет: гривку с прорезью для прицеливания; маховичок для ввода поправок.
Мушка имеет стержневую форму и ввинчивается в предохранитель, который помещается в пазах основания мушки и закрепляется болтом с гайкой.

Сошка

Сошка состоит из следующих деталей:
-двух ног с полозками для упора в грунт;
-пружины для разведения ног;
-пружинной застежки для скрепления ног сошки в сложенном положении.
Сошка от пулемета не отделяется.

Коробка

Коробка служит для размещения в ней ленты на 100 патронов. Она имеет круглую форму и состоит из корпуса и крышки.
Корпус коробки имеет: ручку для переноса коробки; запор для закрывания крышки; зацеп для крепления коробки к пулемету; окно для прохода ленты с патронами; крышку для закрывания окна.

Лента

Лента состоит из отдельных металлических пружинных гнезд, соединенных между собой витыми цилиндрическими пружинами.
Металлические гнезда объединяются в звенья по 50 штук. Лента для пулемета составляется из двух звеньев. Один конец ленты имеет наконечник для удобства заряжания пулемета, а другой — фальшьгнездо, обеспечивающее подачу последнего патрона в патронник.

Сборка/разборка

Неполная разборка РПД производится для чистки, смазки и осмотра в следующем порядке:
-установка пулемёта на сошку, открытие крышки ствольной коробки, отведение затворной рамы в заднее положение, проверка отсутствия патрона в патроннике, спуск затворной рамы с боевого взвода;
-отделение шомпола;
-извлечение пенала с принадлежностью;
-извлечение возвратного механизма;
-отделение спусковой рамы;
-отделение рукоятки перезаряжания;
-отделение затворной рамы;
-отделение затвора от затворной рамы.
Сборка после неполной разборки производится в следующем порядке:
-присоединения затвора к затворной раме;
-присоединение затворной рамы к ствольной коробке;
-присоединение рукоятки перезаряжания;
-присоединение спусковой рамы;
-вставка возвратного механизма в приклад;
-закрытие крышки ствольной коробки;
-присоединение шомпола;
-сборка принадлежности;
-проверка правильности сборки.

Полная разборка РПД производится для чистки при сильном загрязнении, после нахождения пулемёта под дождём или в снегу, при переходе на новую смазку или ремонте в следующем порядке:
-неполная разборка;
-разборка затвора;
-отделение регулятора;
-разборка механизма подачи ленты.
Сборка после полной разборки производится в обратном порядке.
Рекомендуется летом (при температуре выше 5°C) использовать ружейную смазку и щелочной состав (для очистки от порохового нагара), а зимой (от 5°C до – 50°C) — жидкую оружейную смазку (для смазки и очистки от нагара), тщательно удалив (промыв все металлические части в керосине или жидкой ружейной смазке, тщательно протерев ветошью или паклей, затем снова промыв и обтерев чистой ветошью) перед этим летнюю смазку. Для хранения на складе в течение длительного времени пулемёт обильно смазывается смесью, состоящей из 50% пушечной и 50% ружейной смазки, путём двукратного опускания вычищенных металлических частей в ванны с горячей смазкой.

Характеристики

Калибр
7,62-мм
Патрон
7,62×39 мм
Масса с коробкой и неснаряжённой лентой, кг
7,4
Масса с коробкой и снаряжённой лентой, кг
9
Масса коробки с лентой без патронов, кг
0,8
Длина, мм
1037
Длина ствола, мм
520
Скорострельность, выстрелов/мин
650-750
Начальная скорость пули, м/с735
Прицельная дальность, м1000
