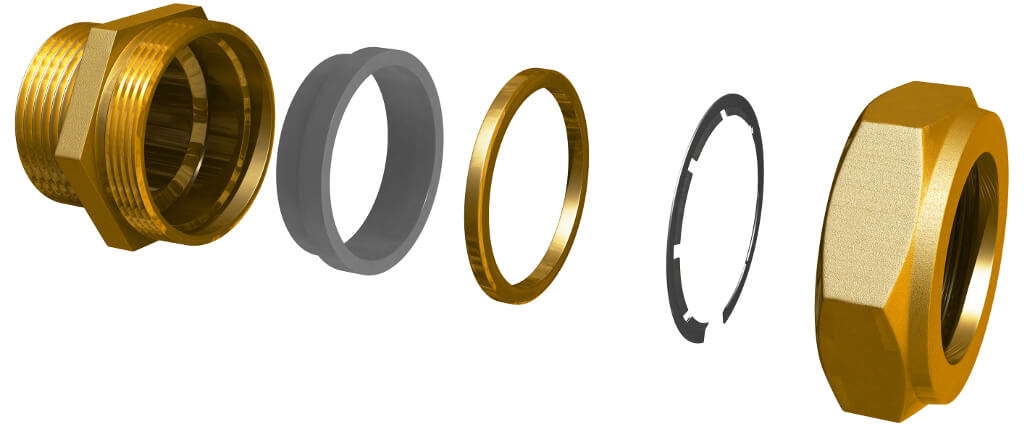

Крепление гибкой подводки к подвесному потолку. Спринклерная гибкая подводка. Преимущества сплинкерной системы KOFULSO

Цены на гофрированные трубы для сплинкерной системы пожаротушения

ВНИМАНИЕ! АКЦИЯ! СКИДКА НА ВСЮ ПРОДУКЦИЮ ДО 30 %!

Пример использования трубопровода KOFULSO
для монтажа системы водяного пожаротушенияОбъект: архив страховой компании “ИНГОССТРАХ”.

https://www.youtube.com/watch?v=ytpolicyandsafety

Монтаж автоматической системы пожаротушения в офисах бизнес-центра.

Применение данной системы полностью согласовано с Главным Управлением Государственной Противипожарной Службы, что подтверждается заключением ВНИИПО, МЧС, а также сертификатом пожарной безопасности.

На рынке трубопроводов южнокорейская компания «Kofulso» зарекомендовала себя как компания, выпускающая качественную продукцию для всех систем водоснабжения, отопления и газоснабжения. Вся продукция имеет международный стандарт – Европейский и Американский сертификат качества. Сегодня большое распространение получила система спринклерного пожаротушения
– это водонаполненные или воздушные установки.

Конечно же, самым эффективным средством против огненной стихии всегда была вода, хотя, сегодня применяют ещё порошок и газ. Как правило, система водяного пожаротушения устанавливается в помещениях, где температура воздуха не опускается ниже 5°С, а система воздушного пожаротушения – ниже 5°С. Автоматическое срабатывание установки над очагом возгорания происходить за счёт специального теплового замка, который лопается или распаивается при достижении заданной температуры спринклера.

Одинарное крепление

Изображение	№ детали	Описание
Продается в разобранном или собранном виде	TBS-PA	Необходимые детали системы Гибкая подводка — 1 шт. Крепежная рейка SQ25 — 1 шт. Крепление рейки на направляющих подвесного потолка TBS/TBSR — 2 шт. Крепление для гибкой подводки на рейке SSB/SSBR — 1 шт.

Преимущества сплинкерной системы KOFULSO

• Никакого дополнительного оборудования.
  Гофрированная труба из нержавеющей стали труб с толщиной стенки 0,3мм., которая легко гнётся, не нарушая свое проходное сечение, устанавливается без специальных инструментов. Это значит, что монтажные работы можно произвести без помощи специалистов.
• Надежность.
  Труба из нержавеющей стали является пластичной и жесткой: выдерживает гидроудар до 65 а.т.м., не подвергается коррозии и осадочные материалы не остаются на её стенках.
• Никакой сварки.
  Латунные фитинги надёжно соединяют гибкие подводки между собой, а также сложные трассы – с наименьшим количеством соединительных частей. Подводки не требуют сварки, поэтому широко применяются при монтаже в подвесных потолках или в помещениях с небольшой площадью, где подобные работы запрещены нормативными документами. Также инженерами был разработан зажим для крепления фитинга в панели подвесного потолка, если длина концевика превышает 50 см. Важно и то, что перед сдачей в эксплуатацию сплинкерная система
  подвергается обязательному испытанию.

Совместно с Корейцами, инженеры нашей компании разработали и предлагают к использованию зажим
для крепления гибкой подводки (фитинга) в панели подвесного потолка. Данная система крепления рекомендуется при длине концевика более 50 см.

Стоит отметить, что автоматическая была успешно установлена во многих торгово-развлекательных центрах – “Vegas”, «Глобал Сити 2», “Золотой Вавилон”, гипермаркет «Мега», аэропорт «Внуково», главное здание МГУ,
а также на складских и производственных площадях, подземных паркингах, аквапарках, в офисных зданиях.

Технические характеристики.

Центральное и концевое крепления

Изображение	№ детали	Описание
	SSB	Зажимное центральное крепление для профиля
	TBS	Зажимное крепление для Т-образного профиля (с цилиндрической или скрытой головкой)

Наши клиенты

Гибкими подводками KOFULSO оснащена система пожаротушения в гипермаркете «Мега» (Белая дача), в аэропорте «Внуково», Moscow-City (Московский Международный Деловой Центр), в главном здании МГУ, торгово-развлекательном комплексе «Глобал-Сити-2» и многих других крупных объектах.

Монтаж проводится быстро и качественно. Благодаря гибкости подводок и особенностям строения фитингов монтаж проходит быстро и без применения специального оборудования и высококвалифицированной рабочей силы.

Сплинкерная система пожаротушения, оборудованная гибкими подводками, не нуждается в сварке. Если сплинкер системы пожаротушения устанавливается в сложных условиях монтажа, например, на подвесной потолок или в тех помещениях, где сварка запрещена, гибкий трубопровод идеальный вариант.

https://www.youtube.com/watch?v=upload

Не требует дополнительного сложного оборудования или замысловатых инструментов. Для установки системы тушения пожара с гибким трубопроводом необходим всего лишь труборез или болгарка.

Отметим, что вместе с корейскими коллегами, наши инженеры создали и предлагают к эксплуатации конструктивно новые зажимы для закрепления гибкой проводки (муфты) в панелях подвесных потолков. Эта система особенно эффективна при длине концевика более 50 см.

Также для монтажа автоматических систем пожаротушения в подвесных потолках серии «Armstrong» компания «Колфулсо» предлагает подводки в оплетке и без неё (FM UL стандарта). Они, вместе с нашими креплениями, идеально подходят для подобного типа потолков.

Гибкие подводки, которые мы предлагаем сертифицированы не только в Российской Федерации, но и подходят европейским стандартам Listed и американским Approved.

Практически ушли в прошлое краны, которые отдельно подавали горячую и холодную воду. На смену им пришли смесители, которые смешивают холодную и горячую воду путем изменения расположения рукоятки устройства. В нашей статье речь пойдет о нюансах установки смесителя на раковину.

Смеситель – неотъемлемая часть водопроводной системы

Пример условного обозначения при заказе: труба HF15A (труба гофрированная отожженая)

Трубопроводы южно-корейской фирмы Lavita Ltd изготовлены из стали AISI

(российский аналог сталь 08Х18Н10). Это один из самых распространенных сортов стали и характеризуется высокой формуемостью, коррозионной стойкостью и высокими механическими свойствами. Трубопроводы различных диаметров с условным проходом от 15 мм и до 50 мм позволяют реализовать практически любую схему распределительного трубопровода спринклерной системы пожаротушения.

Номенклатура гофрированных труб состоит из стандартной трубы и отожженной. Отожженная труба при сохранении всех основных прочностных характеристик является более гибкой. Поэтому она применяется в случае, если подводка должна иметь более сложную форму. Кроме этого, гофрированная труба с условным диаметром 40 и 50 мм выпускается только в отожженном варианте так как обычная труба таких размеров с трудом поддается изгибанию.

Для систем, не предназначенных для автоматического пожаротушения, труба как отожженная, так и неотожженная

https://www.youtube.com/watch?v=ytcreators

На графике представлена информация о гидравлических потерях в трубе в зависимости от скорости движения жидкости. Для удобства пользования на график нанесены линии для пересчета скорости движения из галлонов в минуту в более привычный для нас формат – метры в секунду.

Переходник и ниппель

Изображение	№ детали	Описание
	RDL 12	Переходник 1/2” 5-1/4” TXT (MXF)
	RDL 34	Переходник 3/4” 5-1/4” TXT (MXF)
	LRDS 12 или 34	Короткий коленный переходник
	LRDL 12 или 34	Длинный коленный переходник
	NP1 NP34 NP114	Ниппель 1” 2-3/8”
	RD 126	Переходник 6”
	RD 127 или 347	Переходник 7”
	RD 128	Переходник 8”
	RD 129 или 349	Переходник 9”
	SQ 25	Профиль 25”
	SQ 50	Профиль 50”

Правильный выбор смесителя – залог продолжительного и удобного пользования изделием

При приобретении смесителя следует обратить внимание на:

• материал, из которого он изготовлен;
• уплотнительные детали;
• тип излива.

Качественные смесители производятся из бронзы или латуни. Их главное отличие – это желтая шейка излива устройства. Если шейка серого цвета, то смеситель сделан из силумина. Этот материал быстро изнашивается вследствие коррозии.

Уплотнительные элементы должны быть резиновыми. В комплекте к смесителю обязательно должно быть разрезное распорное кольцо излива. Некоторые недобросовестные продавцы утверждают, что его можно не устанавливать. Но это не так. Отсутствие распорного кольца станет причиной расшатывания смесителя и появления течи.

Что касается типа излива, то для раковин лучше приобретать смеситель с поворотным изливом. Это поясняется тем, что моделями, у которых излив не поворачивается, неудобно пользоваться. Зачастую струя воды попадает на край раковины или стекает по ее краю. Да и нельзя будет нормально умываться, когда вода льется в одну точку.

Особенности комплектующих для гибкой спринклерной подводки

Несомненно, основными преимуществами представленных у нас изделий категории, комплектующие для гибкой спринклерной подводки, являются:

• высокий коэффициент прочности;
• исключительные физико-механические параметры;
• длительный срок эксплуатации в активном режиме.

Современные системы спринклерного пожаротушения состоят из множества элементов и деталей, приобрести которые по выгодной стоимости вы можете уже сегодня, оформив заказ на нашем сайте. Мы готовы предложить большой выбор комплектующих, изготовленных всемирно известным брендом KOFULSO с применением высококачественных материалов.

Сборка смесителя

Основными элементами смесителя для габаритных раковин (из камня или чугуна) являются:

• 1-2 винта-шпильки;
• прижимная пластина, имеющая резиновую прокладку;
• гайки.

Если раковина сделана из легкой нержавеющей стали (к примеру, мойка для кухни), то используется еще опорная пластина из пластика. Ее крепят между корпусом раковины и между резиновой прокладкой прижимной пластины. Пластиковая пластина обеспечит смесителю более жесткое крепление к раковине.

Сборка смесителя

Предварительно проверяется плотность затягивания нижней гайки. Она должна проходить вручную по всей резьбе. После ее затягивания смеситель не должен шататься на раковине. Если этого не произошло, то вам подсунули бракованное изделие.

В основание излива надевается распорное кольцо. Оно должно попасть в канавку. Кольцо является довольно тугим и сразу может не попасть в отверстие. Чтобы установить на место, его следует сжать пинцетом возле разреза, а нижнюю часть излива немного приподнять. Щелчок кольца означает, что оно зафиксировано правильно.

Сборка смесителя

Монтаж смесителя на раковину

После фиксации гибкой подводки устанавливаются крепежные винты и нижняя прокладка для герметизации смесителя. Сделав это, можно приступать к монтажу смесителя на раковину. Осуществляется закручивание шпилек. В зависимости от типа конструкции используется отвертка или гаечный ключ. Во втором случае гайки нужно законтрить.

Гибкие подводки, присоединенные к смесителю, пропускаются через отверстия в раковине. Иногда можно столкнуться с тем, что две накидные гайки одновременно не помещаются в отверстие раковины. Становится невозможным опустить сразу две трубки гибкой подводки. В этом случае пропускается в раковину одна трубка подводки, а вторая соединяется со смесителем через отверстие.

Производится сборка нижнего крепежа смесителя. Если смеситель монтируется на раковину с тонкими стенками, то конструкция дополняется пластиковой опорной пластиной. Гайки, расположенные на шпильках, затягиваются с помощью рожкового ключа.

Закручивание гаек осуществляется таким образом, чтобы обеспечивалось надежное крепление смесителя на раковине. Он не должен сдвигаться при повороте излива или рукоятки подачи воды. Но переусердствовать с затягиванием гаек тоже не стоит, поскольку можно повредить поверхность раковины, сорвать гайки и резьбу на шпильках, а также деформировать прижимную пластину.

Подключение гибкой подводки к водопроводу

Сразу возникает вполне логичный вопрос: а как гибкую подводку можно соединить с водопроводной трубой, когда закручивание штуцера может сопровождаться одновременным отвинчиванием подводки от корпуса смесителя? Чтобы избежать этого, используется подводка, один из штуцеров которой имеет левую резьбу (обычно он ввинчивается в корпус смесителя).

Особое внимание уделяется резьбе водопроводной трубы. Если она нарезана на тонкой или металлической трубе, которая будет ржаветь, то между накидной гайкой и резьбой устанавливается защитный наконечник из нержавеющей стали.

Соединение смесителя с водопроводной системой

Самое лучшее решение, когда при соединении подводки к трубе внутренняя резьба имеет минимальную длину в пределах 1,5 см. Резьба должна располагаться на толстой стенке, а ввинчивание элементов осуществляется с использованием подмотки для герметизации.

Уплотнительные резиновые прокладки подвергаются воздействию горячей воды, что снижает их эксплуатационный период. Но не только это является причиной их преждевременного износа. В процессе монтажа уплотнители нельзя переворачивать в плоскости или чрезмерно затягивать.

Правильность сборки прокладок заключается в следующем. С одной стороны с помощью разводного ключа придерживается резьбовое соединение водопроводной трубы, а с другой стороны плоскогубцами удерживается обжимная гильза накидной гайки. И лишь после этого производится затягивание накидной гайки.

При установке смесителя на раковину существует ряд нюансов, которые помогут осуществить эту работу более качественно и в сжатые сроки. В частности, можно облегчить работу с гибкой подводкой, если трубки подводки будут иметь различную длину. При монтажных работах штуцеры на двух подводках не будут мешать друг другу, а в отверстие в раковине они пройдут по очереди.

Если вместе со смесителем покупалась и новая раковина, то его крепление осуществляется на еще не закрепленной конструкции. Так удобнее будет устанавливать смеситель. Монтаж раковины будет осуществлен с уже установленным на ней смесителем.

При замене старого смесителя можно столкнуться с проблемой его качественного демонтажа. В результате отвинчивания смесителя можно повредить водопроводную трубу, поскольку осевшие соли зачастую являются причиной плотного «прилипания» соединений. Решается эта проблема с помощью тормозной жидкости, которой обрабатывается стык. Спустя 15-20 минут смеситель открутится без проблем.

Иногда бывает, когда крепежный элемент смесителя отличается неудачной конструкцией. Например, когда крепеж состоит из тонкой прижимной пластины и шпильки, которая смещена к крайней части. Зафиксировать надежно такой крепежный элемент не получится, поскольку на раковине он будет качественно крепиться только в одной точке.

Сборная подводка из отреза гофрированной трубы и соединительных фитингов

Технические характеристики

Рабочая температура: 100С

Рабочее давление: 15 бар

Соединение: вход: 1/2, 3/4
выход: 1/2, 3/4

Диаметр подводки: 15, 20мм

Длины: Любой размер, отрезается на месте монтажа.

Готовая гибкая подводка FM UL VDS стандарта

Рабочее давление: 12 бар

Соединение: вход: 1 NPT
выход: 1/2, 3/4 NPT, К-фактор 5.6/8.0 gpm

Диаметр подводки: 20мм (труба в оплетке)

Длины: 700, 1000, 1200, 1500, 1800 мм

Легко сгибаемые трубопроводы LAVITA из нержавеющей стали и соединительные латунные фитинги используются в качестве гибких подводок для монтажа спринклерных автоматических систем пожаротушения.

Быстрота и надежность монтажа.
Технология монтажа трубы LAVITA позволяет выполнить опуск спринклера к подвесному потолку в кратчайший срок при высокой надежности и без привлечения квалифицированных специалистов.

Не требуется пайки, сварки или других огнеопасных работ.
Монтаж автоматических систем пожаротушения возможен в деревянных строениях, архивах, производственных помещениях и т. д., где по регламенту строительных работ запрещены любая сварка или другие огнеопасные работы.

Никакого дополнительного оборудования или инструмента.
При монтаже подводки для спринклера не требуется никаких дополнительных инструментов, кроме обыкновенного трубореза.

https://www.youtube.com/watch?v=https:accounts.google.comServiceLogin

Не требует сервисного обслуживания после монтажа.
Система гибких трубопроводов LAVITA монтируется по принципу «сделал-забыл» и не требует периодической протяжки соединений, поэтому допускается монтаж за несъемными подвесными потолками.
