Мощные светодиодные ленты, самая высокая яркость, высокая надежность

Конструкция светодиодной ленты

Светодиодная лента — печатная плата из гибкого текстолита с двумя-четырьмя токонесущими полосками (в RGB три отвечают за красный, зеленый и синий цвета, одна — за питание), соединяющими между собой некоторое количество LED-диодов. Нередко гибкая плата покрывается защитным силиконом, позволяющим использовать изделие даже в воде.

Разрезается полоска на меньшие отрезки строго по пунктирным линиям, оставленным производителями. Исключительно на таких участках имеются контактные площадки, нужные для спайки или применения коннекторов.

Для питания используются источники на 12 (24) В. Ленты эксплуатируются для украшения жилых и административных помещений, подсветки приборных панелей автомобиля и даже в ремонте ЖК-дисплеев. Наличие специального преобразователя позволяет запитать их от обычных батареек либо через USB-выход компьютера.

Направленность свечения

Цветовой оттенок свечения – это, пожалуй, первый параметр в любом светодиодном изделии. По этому параметру LED ленты делятся на две группы: одноцветные и многоцветные. Одноцветные ленты, при подаче напряжения питания, излучают только один цвет, как правило, это белый, синий, красный, желтый или зелёный.

Но помимо этих основных цветов, можно встретить экземпляры малинового, бирюзового или фиолетового свечения. Ленты белого цвета дополнительно подразделяются исходя из цветовой температуры (теплой, нейтральной или холодной). Из нестандартных вариантов стоит отметить изделия ультрафиолетового и инфракрасного свечения.

Подключаются многоцветные ленты через специальный контроллер, который служит для регулировки тока питания цветовых каналов.

По направленности свечения все светодиодные ленты делятся на два вида: фронтальные и торцевые. Наибольшее распространение нашли LED ленты фронтального свечения с углом рассеивания 120°. Профильные экземпляры могут иметь меньший угол рассеивания, чтобы сфокусировать пучок света на определённом предмете.

Мощные светодиодные ленты, самая высокая яркость, высокая надежность

Гибкие светодиодные полосы торцевого (бокового) свечения менее популярны, т.к. излучают свет под углом 90° относительно основания. В остальном они схожи с фронтальными аналогами.

Мощность указывается в Ваттах на погонный метр или на полную бобину и зависит от типа светодиодов, их плотности и напряжения питания. Существуют стандартные значения мощности для лент с SMD элементами разного типа, запитанными от БП 12В. Затрагивая такой параметр как мощность, было бы не правильно не упомянуть дешевые изделия китайского производства.

Реальная мощность изделий с чипами китайских брендов иногда в 2 раза не дотягивает до фирменных образцов. Результат – низкая светоотдача. Зачастую мощность потребления соответствует заявленной, но световой поток значительно ниже указанному в характеристиках. Этот факт также объясняется монтажом элементов низкого качества.

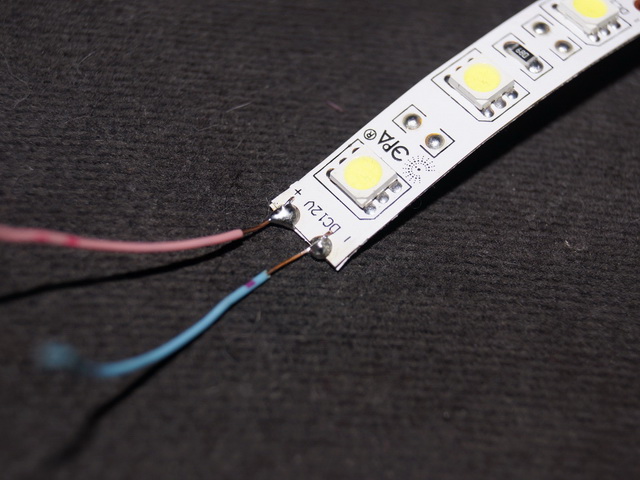

Варианты спайки

Существует два основных метода соединения светодиодных лент:

  1. Пайка. Используется любой припой, сечение проводников — не более 0,5 мм2.
  2. Коннекторы. Более современный и быстрый метод — необходимы специальные коннекторы.

Коннекторы для объединения токонесущих жил делятся на три типа:

  • проводные — для фиксации проводов к ленте;
  • соединительные — для подключения двух отрезков гибких плат;
  • угловые, Т-образные — для монтажа под углом.

Они классифицируются и по предназначению. Одни используются с монохромными изделиями на два контакта, другие — RGB-платами на четыре контакта.

Моток светодиодной ленты

Спаивать осветительный прибор можно на специально отведенных участках, где есть контактные группы. Если разрежете плату не в том месте, усложните процесс пайки.

Основное преимущество пайки по сравнению с применением коннекторов — более надежное соединение. Соблюдение рекомендаций и алгоритма гарантирует отсутствие окислений и нагрева провода.

У метода куда больше недостатков:

  • низкая механическая прочность (повышается термоусадочными трубками);
  • более продолжительный процесс в сравнении с коннекторами (если соединяются сразу несколько отрезков, у неопытного человека уйдет много времени).

Сразу несколько преимуществ при использовании коннекторов для соединения гибких плат с LED-диодами: быстрота, удобство, высокая механическая прочность. Из недостатков — возможность окисления места стыка, особенно если гибкие платы эксплуатируются в помещениях с повышенным уровнем влажности. Возможен сильный нагрев. В результате либо пропадет контакт, либо перегорят светодиоды.

Из двух перечисленных способов соединения лент между собой, несмотря на простоту и удобство использования коннекторов, пайка остается более надежным и долговечным вариантом. Если нет паяльника и других необходимых инструментов, подойдут и коннекторы.

Ремонт светодиодных лент

Как правило, вид применяемого излучающего диода определяется размером чипа и маркируется четырёхзначным числом. Сегодня наиболее часто применяются светодиоды 5730, 2835, 3528 и 5050. Две первые цифры указывают на длину чипа, две вторые – на его ширину. Обозначения указываются в миллиметрах.

Светотехническая конструкция изготавливается с применением самых современных DIP и SMD технологий. Цифровое обозначение в маркировке таких осветительных приборов соответствует размерам чипа кристалла, исчисляемого десятыми долями миллиметра.

Моток светодиодной ленты
Для долгосрочной работы изделия нужно соблюдать ряд правил подключения

Чаще всего такая лента имеет ширину 8–20 мм, а стандартная толщина гибкой печатной платы с установленными светодиодами не превышает 2,0–3,0 мм. Готовое оборудование реализуется в рулонах, представленных пятиметровыми отрезками. Предупреждение избыточного количества тока, проходящего через светодиоды, осуществляется посредством обязательного введения в электрическую схему ограничительных резисторов.

Светодиодная лента в интерьере
Яркое оборудование многофункционально — оно будет хорошо смотреться как в интерьере, так и при оформлении торгового оборудования, автомобилей, техники

Область применения источника света, собранного на основе светодиодных элементов, довольно широкая и на сегодняшний день представлена:

  • контурным видом подсветки на фасадной части жилых домов и общественных зданиях;
  • подсветкой определённых участков мостов, пешеходных или велосипедных дорожек и тротуаров;
  • подсвечиванием объектов ландшафтного декора;
  • подсветкой фонтанов, водопадов или бассейнов;
  • подсвечиванием рекламных щитов и информационных конструкций;
  • интерьерной подсветкой на потолках и потолочных нишах, стенах и полках, плинтусах, лестничных пролётах и перилах;
  • мебельной подсветкой;
  • подсветкой в торговых и выставочных центрах, в магазинах и рынках, галереях и культурно-досуговых центрах, гостиницах и отелях, в аэропортах и вокзалах;
  • тюнинговой подсветкой автомобилей.

Контурная и скрытая светодиодная подсветка делает более привлекательными витрины, а также разнообразное торговое оборудование.

Для обозначения оборудования используются следующие термины:

  • диод;
  • светодиод;
  • SMD (Surface Mounted Device);
  • LED (Light-emitting diode).

В зависимости от типовых особенностей светодиодов, используемых в светоконструкции, все осветительные ленты отличаются величиной светового потока, цветом свечения, а также степенью защиты и другими немаловажными параметрами.

Маркировка светодиодной ленты

Светодиоды нельзя питать от источника энергии напрямую, так как результатом такого подключения становится немедленное сгорание источника света. С бытовой точки зрения, получение гибкой платой неограниченного питания вызывает потребление слишком большой мощности, не предназначенной для такого типа освещения, поэтому использование блока питания рационально и востребовано.

Светодиодные ленты незаменимы, когда нужно обеспечить освещение или подсветку на большой длине. Разрезать на части можно только светодиодные ленты, не защищенные от влаги, то есть только те, которые предназначены для эксплуатации в помещениях. Влагозащищенные и влагостойкие светодиодные ленты без последующей герметизации разрезать недопустимо.

Для устранения этого недостатка созданы светодиодные модули, позволяющие осуществлять подсветку интерьера и световую рекламу легко, быстро и надежно. Область применения светодиодных модулей на практике ограничена только фантазией человека. Особенно удобны модули для подсветки в автомобиле. Достаточно подключить через предохранитель к бортовой сети и приклеить или закрепить саморезами модуль внутри салона автомобиля или с наружной его стороны.

Конструкция светодиодных модулей представляет собой неглубокую кроватку из пластмассы или металла, в которой установлена печатная плата со светодиодами. Сверху плата залита прозрачным силиконом. Таким образом, обеспечивается защита от воздействия влаги и брызг воды. Светодиоды подключены по такой же схеме, как и в светодиодной ленте, приведенной выше.

На внешней стороне дна кроватки имеется липкий слой, открыв который удалением защитной пленки, модуль можно фиксировать на любой плоской поверхности. Предусмотрена возможность крепления за проушины модулей с помощью саморезов. Все светотехнические и электрические расчеты, приведенные выше на странице для светодиодной ленты, справедливы и для светодиодных модулей.

Прямоугольные светодиодные модули продаются в виде блоков, на фото блок из 20 модулей.

Модули легко отделяются от блока по одному или группами. Электрически все модули уже соединены между собой. Достаточно подать питание на любой крайний из них и засветятся светодиоды на всех модулях. Блоки можно наращивать в любом количестве, соединяя их параллельно.

Если вдруг одна из триад светодиодов на светодиодной ленте перестала светиться, то значит вышел из строя один из светодиодов или резистор. Ленту можно отремонтировать, заменив светодиод исправным. Неисправный светодиод можно попробовать найти внешним осмотром, а если не получится, то с помощью измерительных приборов. Инструкция по поиску подробно описана в статье «Ремонт светодиодных ламп».

В каком месте паять

  • приборная доскаподсветка панели приборов

Здесь можно обойтись совсем короткими отрезками, которые остались у вас после ремонта освещения в доме или квартире.

  • салон или двери машинысветодиодная подсветка салона и дверей машины

Также довольно частое применение – это подсветка дверей. Она загорается при их открывании и освещает выход из автомобиля.

Такую подсветку еще прозвали “ангельские глаза”. Просто пускаете ленту по периметру фар, причем не обязательно по всей окружности.

Помимо дизайна, это еще и улучшит ближний свет. Некоторые дорогие иномарки уже изначально идут с таким тюнингом.

А вот наши авто придется доделывать самостоятельно. Только имейте в виду, что фары в отличие от салона или кузова, можно подсвечивать светодиодными лентами белого или желтого цвета.

Здесь не должно быть разноцветной RGB радуги.

  • кузовсветодиодная подсветка кузова машины

Лента монтируется на днище или порогах. В итоге получается эффект парения авто в воздухе над дорогой.

Только не приклеивайте светодиоды в месте установки домкрата. Иначе это будет одноразовая подсветка, до первого подъема машины при ремонтных работах.

  • напрямую от прикуривателя или проводов 12В
  • через отдельный источник питания

Самое главное, правильно подобрать источник питания и саму светодиодную ленту.

Определитесь, какой будет длина отрезка светодиодной ленты. При необходимости перережьте ее в обозначенном месте. Выберите любой конец полоски с контактными площадками, к которым будут припаиваться провода. Контакт — круглая металлическая пластинка с определенной надписью. В монохромных диодных платах (одного цвета) есть два контакта (« » и «-»), в многоканальных RGB — четыре (R, G, B, «-»). Перед началом пайки зачистите до блеска каждый контакт.

В лентах со степенью защиты IP67, IP68 есть защитный силиконовый слой. Чтобы добраться до контактных площадок, снимите его с помощью канцелярского ножа (паяльника).

Плотность монтажа

Световой поток и нагрев светодиодной ленты напрямую связан с количеством установленных светоизлучающих диодов в одном погонном метре. Сегодня стандартная классификация предусматривает 30, 60, 90, 120, 240 светоизлучающих диодов на метр. Погоня за увеличением светового потока, привела к появлению лент с чипами, размещенными в 2,3 и даже 4 ряда.

Многорядные образцы нередко производят с применением светодиодов с разным цветом свечения. Такое сочетание предоставляет дополнительные возможности в управлении. Вдоль всей полосы, через 5-10 см, указываются линии разреза в виде значка ножниц. Исключение составляют ленты с питанием от 220В. В них, последовательную цепочку образуют светодиоды количеством 60 шт. Поэтому разрез можно производить с кратностью 50 см (при плотности 120 шт./м) или 100 см (при плотности 60 шт./м).

Необходимые материалы и инструмент

Процедура пайки светодиодной ленты начинается с поиска необходимых деталей и инструментов, основным из которых будет паяльник. В случае с гибкой платой паяльник должен быть средней мощности, поскольку слабый не обеспечит качественного соединения, а слишком мощный расплавит контактные площадки.

типы лент по цвету

Выберите паяльник мощностью не менее 20 Вт, но и не превышая 40 Вт. Для припоя берите любые материалы, включая канифоль с оловом (свинцом). В этом плане какие-либо ограничения отсутствуют.

Подойдет и монтажный держатель для паяльника, упрощающий пайку. В нем зажимается гибкая плата. Можно обойтись без него, но придется попотеть.

Вот перечень необходимых материалов и инструментов:

  • паяльник (20 – 40 Вт), паяльная станция;
  • припой (канифоль, олово, свинец);
  • монтажный держатель (если есть);
  • кусачки, ножницы, канцелярский нож;
  • изолента, термоусадочная трубка для последующей изоляции;
  • медный провод с несколькими жилами.

Стабилизатор напряжения

Поэтому лучший вариант – это использование стабилизатора. Если немного разбираетесь в электронике, схему можно собрать самостоятельно.

И уже через нее подключить все светодиодные источники освещения. При этом не стоит путать драйвер с блоком питания.

Основная задача драйвера – стабилизировать ток. Напряжение на нем может как повышаться так и понижаться.

А блок – это в первую очередь источник стабильного напряжения.

Для подключения светодиодной ленты в машине, вам необходим именно блок питания.

Мощные светодиодные ленты, самая высокая яркость, высокая надежность

Поэтому применять микросхемы, которые используют для светодиодных ламп нельзя. Подключить этот блок можно не только от прикуривателя, но и вообще в любом месте авто, куда доходят провода 12В.

Ранее такой стабилизатор собирался на микросхеме типа КРЕН 7812.

Подключение довольно не замысловатое. Слева это плюсовой вход. Средний контакт – общая масса. Правый – выход на ленту.

Однако из-за постоянного перегрева, сейчас стали использовать импульсные источники. Для них уже не нужны огромные радиаторы охлаждения, да и мощность у них по более.

Напряжения имеет большое значение в питании любого электронного изделия, поэтому все виды светодиодных полос условно классифицируются и по данному параметру. Первоначально ленты выпускали только под блок питания (БП) с выходным напряжением 12В, но, с появлением мощных светодиодов, сильно выросла токовая нагрузка на печатные проводники, что стало причиной их частого перегрева. Выходом из ситуации стало введение новых стандартов питания:

  • от БП постоянного тока напряжением 24В и 36В;
  • от сети переменного тока напряжением 220В.

Ленты, рассчитанные на питание от переменной сети 220В, подключаются через выпрямитель. Как правило, в комплектацию входит унифицированный кабель с вмонтированным диодным мостом и соответствующим коннектором.

Степень защиты

Виды светодиодных лент отличаются типом исполнения, а именно, способностью противостоять негативным воздействиям пыли и влаги. Класс защиты приводится на упаковке в виде двух цифр, расположенных после сокращения IP. Например, лента с открытым монтажом деталей относится к классу IP20 и не имеет какой-либо герметизации.

И, наоборот, полностью изолированная лента имеет наивысшую степень защиты IP68 и рассчитана на нормальную работу в воде. Основание всех светодиодных лент покрыто клеевым слоем, который обеспечивает надёжный контакт с большинством типов поверхностей. Применяя ленту без декоративного профиля, нужно обратить внимание на цвет её основания, т.к.

Мощные светодиодные ленты, самая высокая яркость, высокая надежность

Кроме рассмотренных видов лент производители светодиодной продукции выпускают также экземпляры с более широкими возможностями. Сюда можно отнести светодиодные комплекты по реализации сложных динамических эффектов и с возможностью синхронизации для одновременного управления несколькими светящимися участками.
