ТРУБНЫЕ ЛИНИИ.Китай.

ЛИНИЯ ПРОИЗВОДСТВА ПВХ (PVC) ШЛАНГОВ 7…50 мм. Китай.

Цена линии ~ 2.480.000-00 рублей с НДС.(На
11 апреля 2022г.Курс $=67,03р.)

Срок
изготовления- 2 месяца 2 месяца доставка и таможенная очистка.

ЛИНИЯ ПРОИЗВОДСТВА
ПОЛИПРОПИЛЕНОВЫХ PP—R ТРУБ. Китай.

1. Линия производства
является высокоэффективным аналогом экструдера по вытеснению и пластифицированию.
2. Используется современное оборудование, которое обладает след.характеристиками: низкая
температура и низкое давление вытеснения. И благодаря погружению диаметра
образца в воду, гарантируется высокая скорость производства материала для труб.

3. Данная линия производства может производить
материал для труб любого из имеющихся цветов. Также подходит для производства
РЕ материала для труб.

Технические
характеристики:

Линия для PP—Rдругого завода. Китай

Линия производительность 30….80 кг/час с
инструментом на диаметры 20, 25 и 32
мм. Производства Китай.
Со след комплектом поставки.

Электрооборудование Германия, Швеция, Япония. Управление компьютерное.
Гарантия 2 года на механику и 1 год на электрику.
Сертифицированное по ISO производство.
Цена 2.500.000=00 рублей с НДС с учётом доставки
до Вас.
Срок изготовления 2 месяца 2 месяца доставка и таможенная очистка.

Линия производства
металлопластиковых труб PE-PEX-ALUMINUM-PEX-PE. Китай.

Ø 16 мм., 20 мм.и25 мм.

Технические параметры труб.

Спецификация производственной линии.

Центральная высота 1000 мм.

Питание, 4 провода, 380В./220В.,
50 Гц.

Расход воды 2 м³/ч.

Температура воды 10℃-30℃

Сжатый воздух 0.4 м³/мин
(0.4-0.7)

Установленная мощность 130 кВА., эффективная мощность 55-85%

Размер (L×W×H)
25×3.5×3 м.

Диаметры труб 16 мм.×2 шт., 20 мм.×2 шт., 25 мм.×3 шт. AЅТМ 1281, 1282.

1. Состав и технические характеристики.

1.1. Экструдер для PE — 2
шт.

Диаметр шнека 55 мм.

Отношение длины к диаметру — 33 : 1

Мощность главного эл.двигателя AC 30 кВт., привод от инвертора

Обороты шнека 0-75 об/мин.

Мощность нагрева 12 кВт.

Нагревающая
— 4 части.

Охлаждение — 4 части.

Мощность лотка 0,15 кВт./ часть

Макс. производственная 90 кг./ч.

Центральная высота 1000 мм.

Автоматический фидер и сушильщик
2 шт.

1.2. Экструдер для PEX — 2 шт.

Диаметр и отношение длины к
диаметру — 30 мм.,
30 : 1

Диаметр и отношение длины к
диаметру – 30 мм.,
30 : 1

Мощность главного эл.двигателя 5,5 кВт., привод от инвертора.

Обороты шнека 0-48 об/мин.

Мощность нагрева 4 кВт.

Нагрев 2 части

Охлаждение 2 части

Мощность лотка 0.12 кВт./часть.

Макс. производственная 20 кг./ч.

Центральная высота 1000 мм.

Автоматический фидер и сушильщик
2 шт.

1.3. Пресс-форма 1 комплект.

Диаметр 16 мм. = 2 шт. 20 мм. = 2 шт. 25 мм. = 3 шт.

Материал 40Х.

Шероховатость 0.8

Толщина стены регулируется

Керамика кольца нагрева.

1.4. Алюминиевая лента
устанавливается вне машины 1 шт.

Диаметр намотки  ≤1200 мм.

Тормозной механизм управления.

1.5. Горизонтальный
ультразвуковой сварочный аппарат для алюминиевых лент 1 шт.

Метод сварки ультразвуковой.

Горизонтальная сварка.

1.6. Ящик для хранения
алюминиевой ленты 1 шт.

Диаметр ≤Ø 25 мм.

Скорость ≤41.2 м/мин.

Модель двигателя АО2-7124

Мощность 0,37 кВт.

1.7. Формующая система
алюминиевой ленты.

а) Предварительная формирующая
машина для алюминиевой трубки 1 шт.

Тормозной механизм управления устанавливающий вне алюминиевую ленты.

Формируя 7 шт.

Материал формирующий — нейлон, 6
шт.

Диаметр труб 16 мм.= 2 шт., 20
мм.=
2 шт., 25 мм.= 3 шт.

б) Окончательная формирующая
машина для алюминиевой трубы 1 шт.

Материал завальцовки
40Х.

Шероховатость 0.8

Диаметр труб 16 мм.= 2 шт., 20
мм.=
2 шт., 25 мм.= 3 шт.

1.8. Ультразвуковой сварочный
аппарат 1 шт. для соединения.

Метод сварки – ультразвуковой.

Алюминиевый сварной шов.

Ручная регулировка.

1.9. Ванна охлаждения 1 шт.

Материал — нержавеющая сталь ~ 8 мм.

Длина водного желоба 4,0 м.

Пневматическая автоматическая
струбцина.

1.10. Струйный принтер 1 шт.

Цвет – черный.

Регулируемый.

PLC метод управления.

1.11 Тянущее устройство — 1 шт.

Траки — резиновый след.

Зажим – пневматический.

Мощность двигателя 2.2 кВт.

Метод управления автоматический

Центральная высота 1000 мм.

1.12. Двухпозиционная машина
намотки 1 шт.

Намотка на 2 позиции.

Диаметр намотки рулона 500 мм.

Ширина намотки 400 мм.

Крутящий момент 5 Н*м.

Диаметр труб 16 мм.= 2 шт., 20
мм.=
2 шт., 25 мм.= 3 шт.

1.13. Панель управления 1 шт.

Инвертор эл.двигателя экструдеров
— 4 шт.

Инвертор эл.двигателя тянущего
устройства — 1 шт.

Низковольтная аппаратура Siemens.

Аппаратура контроля температуры
RKC.

Одновременная скорость сварки и
тянущая скорость.

1.14. Безпылевая
отрезка 1 шт.

Мощность двигателя 2.2 кВт.

Цена линии для м.п. труб от 16 до 25 мм. — 9.994.000-00 рублей
с НДС 20%.(На 17 декабря 2022 г.
Курс $=66,56р.)

Цена линии для м.п. труб от 16 до 25 мм. при поставке в СНГ —
8.541.000-00 рос.рублей без
НДС.(На
17 декабря 2022 г.
Курс $=66,56р.)

Срок
изготовления — 2,5 месяца 2 месяца доставка и таможенная очистка.

Предоплата
70%, остальные 30% по приходу в Россию.

Линии производства
металлопластиковых труб PE-PEX-ALUMINUM-PEX-PE. Китай.

Ø 16 мм., 20 мм., 32мм. и 40 мм.

Технические параметры труб.

Спецификация производственной линии.

Центральная высота 1000 мм.

Питание, 4 провода, 380В./220В.,
50 Гц.

Расход воды 2 м³/ч.

Температура воды 10℃-30℃

Сжатый воздух 0.4 м³/мин
(0.4-0.7)

Установленная мощность 130 кВА., эффективная мощность 55-85%

Размер (L×W×H)
25×5×3 м.

Диаметры труб 16 мм.= 2 шт., 20
мм.=
2 шт., 25 мм.= 3 шт. 32
мм.=
3 шт. 40 мм.= 4 шт. AЅТМ
1281, 1282.

1. Состав и технические характеристики.

1.1. Экструдер для PE — 2
шт.

Диаметр шнека 55 мм.

Отношение длины к диаметру — 33 : 1

Мощность главного эл.двигателя AC 30 кВт., привод от инвертора

Обороты шнека 0-75 об/мин.

Мощность нагрева 12 кВт.

Нагревающая
— 4 части.

Охлаждение — 4 части.

Мощность лотка 0,15 кВт./ часть

Макс. производственная 90 кг./ч.

Центральная высота 1000 мм.

Автоматический фидер и сушильщик
2 шт.

1.2. Экструдер для PEX — 2 шт.

Диаметр шнека — 45 мм.

Отношение длины к диаметру – 30 : 1

Мощность главного эл.двигателя 7,5 кВт., привод от инвертора.

Обороты шнека 0-48 об/мин.

Мощность нагрева 9 кВт.

Нагрев 3 части

Охлаждение 3 части

Мощность лотка 0.18 кВт./часть.

Макс. производственная 20 кг./ч.

Центральная высота 1000 мм.

Автоматический фидер и сушильщик
2 шт.

1.3. Пресс-форма 1 комплект.

Диаметры труб 16 мм.= 2 шт., 20
мм.=
2 шт., 25 мм.= 3 шт. 32
мм.=
3 шт. 40 мм.= 4 шт.

Материал 40Х.

Шероховатость 0.8

Толщина стены регулируется

Керамика кольца нагрева.

1.4. Алюминиевая лента
устанавливается вне машины 1 шт.

Диаметр намотки  ≤1200 мм.

Тормозной механизм управления.

1.5. Горизонтальный
ультразвуковой сварочный аппарат для алюминиевых лент 1 шт.

Метод сварки ультразвуковой.

Горизонтальная сварка.

1.6. Ящик для хранения
алюминиевой ленты 1 шт.

Диаметр ≤Ø 25 мм.

Скорость ≤41.2 м/мин.

Модель двигателя АО2-7124

Мощность 0,37 кВт.

1.7. Формующая система
алюминиевой ленты.

а) Предварительная формирующая
машина для алюминиевой трубки 1 шт.

Тормозной механизм управления устанавливающий вне алюминиевую ленты.

Формируя 7 шт.

Материал формирующий — нейлон, 6
шт.

Диаметры труб 16 мм.= 2 шт., 20
мм.=
2 шт., 25 мм.= 3 шт. 32
мм.=
3 шт. 40 мм.= 4 шт.

б) Окончательная формирующая
машина для алюминиевой трубы 1 шт.

Материал завальцовки
40Х.

Шероховатость 0.8

Диаметры труб 16 мм.= 2 шт., 20
мм.=
2 шт., 25 мм.= 3 шт. 32
мм.=
3 шт. 40 мм.= 4 шт.

1.8. Ультразвуковой сварочный
аппарат 1 шт. для соединения.

Метод сварки – ультразвуковой.

Алюминиевый сварной шов.

Ручная регулировка.

1.9. Ванна охлаждения 1 шт.

Материал — нержавеющая сталь ~ 8 мм.

Длина водного желоба 4,0 м.

Пневматическая автоматическая
струбцина.

1.10. Струйный принтер 1 шт.

Цвет – черный.

Регулируемый.

PLC метод управления.

1.11 Тянущее устройство — 1 шт.

Траки — резиновый след.

Зажим – пневматический.

Мощность двигателя 3,0 кВт.

Метод управления автоматический

Центральная высота 1000 мм.

1.12. Двухпозиционная машина
намотки 1 шт.

Намотка на 2 позиции.

Диаметр намотки рулона 500 мм.

Ширина намотки 400 мм.

Крутящий момент 5 Н*м.

Диаметры труб 16 мм.= 2 шт., 20
мм.=
2 шт., 25 мм.= 3 шт. 32
мм.=
3 шт. 40 мм.= 4 шт.

1.13. Панель управления 1 шт.

Инвертор эл.двигателя экструдеров
— 4 шт.

Инвертор эл.двигателя тянущего
устройства — 1 шт.

Низковольтная аппаратура Siemens.

Аппаратура контроля температуры
RKC.

Одновременная скорость сварки и
тянущая скорость.

1.14. Безпылевая
отрезка 1 шт.

Мощность двигателя 2.2 кВт.

Цена линии для м.п. труб от 16 до 40 мм. — 12.000.000=00 рублей
с НДС 20%.(На 17 декабря 2022 г.
Курс $=66,56р.)

Цена линии для м.п. труб от 16 до 40 мм. при поставке в СНГ —
10.187.000-00 рос.рублей без
НДС.(На
17 декабря 2022 г.
Курс $=66,56р.)

Срок
изготовления — 2,5 месяца 2 месяца доставка и таможенная очистка.

Предоплата
70%, остальные 30% по приходу в Россию.

ЛИНИЯ ПРОИЗВОДСТВА
ПОЛИПРОПИЛЕНОВЫХ PP—RТРУБ.
Китай.

От Ø 16 до Ø 63 мм.,или от Ø20 до Ø75 мм.,или от Ø20 до Ø90 мм.

Технические характеристики

1. Загрузчик автоматический

Производительность 300 кг/час.

Мощность 1,1 кВт.

           2. Бункер-сушка

    Объем бункера 250 литров.

    Производительность 150 кг/час.

    Тепловая мощность 9 кВт.

    Мощность вентилятора 0,37 квт.

  3.Одношнековый экструдер  SJ65/33

     4. Пресс-форма (в комплекте
поставки -1 шт., другие по спецификации)

     5. Калибровочная вакуумная камера

     Длина 6 м.

     Камера 3 мм.нержавеющая сталь.

     Вакуумный насос 4 кВт.

     Водяной насос 4 кВт.

     Циклоидный редуктор  0,75 кВт.

     Регулируемое расстояние 800 мм.

6.  Оросительная охлаждающая камера.

Длина5 м.

Камера – Нержавейка.

   7. Тянущее устройство

Длина 1500 мм.

Мощность эл.двигателя 1,1
кВт.× 2 шт. = 2,2 кВт.

Частотное регулирование HLP inverter

Скорость  0,5～8 м/мин.

Пневмоприжим.

8. Отрезное устройство.

Диаметр труб
Ø16….Ø75  или
Ø20….Ø90

Мощность  1,5 кВт.

Диаметр пилы  Ø 350 мм.

Расстояние
после резки 680 мм.

9. Стеллаж.


Длина 6 м.

Откидывающая плита 0,8
мм нержавеющая сталь

Пневматический откидыватель, есть установка
базовой длины.

Цена линии PP 16-63
мм., или 20-75 мм., или ПП Ø20 – Ø90с одной
пресс-формой в
Санкт-Петербурге 3.277.000=00 рублей с НДС.(На 7 декабря 2022г.
Курс $=66,95р.) доставка из СПб.до
Вас.

Стоимость дополнительной пресс-формы ~
218.000=00 рублей с НДС.

Срок изготовления – 2,5 месяца 2
месяца доставка и таможенная очистка.

Предоплата 70%, остальные 30%
по приходу в С.Петербург.


Вместо стеллажа, или дополнительно, можно заказать:


Двухпозиционная намоточная машина

Можно сэкономить ~ 80 т.р. и не заказывать
отрезное устройство.

       Цена линии без
отрезного устройства, без стеллажа, но с двухпозиционной закаткой, 1
пресс-форма ~ 3.052.000=00 рублей с НДС.(На 11 апреля 2022г.Курс $=67,03р.)

Цена линии без
отрезного устройства, без стеллажа, но с двухпозиционной закаткой, 2
пресс-формы ~ 3.264.000=00 рублей с НДС.(На 11 апреля 2022г.Курс $=67,03р.)

Срок изготовления – 2
месяца 2 месяца доставка морем и таможенная очистка.

Можно сэкономить заказать однопозиционную
закатку.

      Цена линии без
отрезного устройства, без стеллажа, но с однопозиционной закаткой, 2
пресс-формы на два диаметра — 3.145.000=00 рублей с НДС.(На 11 апреля 2022г.Курс $=67,03р.)

Можно сэкономить, заказавэкструдер SJ 51/25 немного меньшей производительности 60 кг/час — минус
25 т.р.

В общем, просчитаю любой вариант поставки.
Присылайте запрос на E—mail.

Срок изготовления – 2
месяца 2 месяца доставка морем и таможенная очистка.

   ЛИНИЯ ПРОИЗВОДСТВА ПОЛИЭТИЛЕНОВЫХ или
ПОЛИИПРОПИЛЕНОВЫХ ТРУБ  Ø20 — Ø63 PE  PPTubeProductionline (PE100, PE80). Китай.

Эта
линия главным образом используется для производства труб
U-PVC/C-PVC которые используются для дренажа
водоснабжения и воды.

Состав линии:

Характеристики каждой единицы оборудования:

             Загрузчик
ZJ200

Бункер с сушкой

Одношнековыйэкструдер SJ65/33

Одношнековыйко-экструдер для полоски SJ25/25

Фильеры PEФильеры (PE100,PE80) (включены в стоимость
поставки)

Камера вакуумная и охлаждающая

Тянущее устройство

7. Имитация спурт принтера: непрерывная печать маркировка на трубе.

Отрезное устройство

Однопозиционная закатка

Стеллаж Может поставляться вместо закатки (в цену не входит)

Диаметры
труб 20…63 мм.

Длина
труб – 5 м.

Пневмосладирование.

Высота
до центра -1м.

Габариты
5000х600х980

Вес 300 кг.

Цена линии PE или РР Ø20 — Ø63 в Санкт-Петербурге 3.230.000=00 рублей с
НДС.(На
5 июня 2022г. Курс $=56,62р.) доставка из СПб.до Вас.

Срок
изготовления – 2,5 месяца 2 месяца доставка и таможенная очистка.

Предоплата
70%, остальные 30% по приходу в С.Петербург.

Линия для производства
полиэтиленовых PE труб Ø 20-110 мм. Китай.

Поставка в контейнерах 20GP и
40GP.

Цена в
С.Петербурге трубной линии PЕ 20—110 мм.-4.675.000=00 рублей
с НДС.(На
6 сентября
2017г.Курс $=57,34р.)

Срок изготовления 1,5 месяца 2
месяца доставка морем и таможня.

Предоплата
70%, остальные 30% по приходу оборудования в С.Петербург.

ЛИНИЯ ПРОИЗВОДСТВА ПОЛИПРОПИЛЕНОВЫХ
ПП (PP—R) ТРУБ. Китай.

От Ø 25 до Ø 110 мм.

Технические характеристики

1. Загрузчик автоматический

Производительность 200 кг/час.

Мощность 1,5 кВт. 2800 об/мин.

           2. Бункер-сушка

    Объем бункера 250 литров.

    Производительность 100 кг/час.

    Тепловая мощность 12 кВт.

    Мощность вентилятора 0,55 кВт.

    Макс.температура —
110°С.

  3.Одношнековый экструдер  SJ75/35

     4. Пресс-форма (в комплекте
поставки -1 шт., другие по спецификации)

     5. Калибровочная вакуумная
камера.

     Длина 6 м.

     Камера 3 мм.нержавеющая сталь.

     Вакуумный насос 5,5 кВт.

Внутри вакуумной камеры установлена
отрегулированная опора, убедитесь, что труба не деформирована и не согнута.

Для трубы разного диаметра на обоих концах
вакуумного бака имеются совмещенный фланец и резиновое уплотнительное кольцо.

Водяной насос: 5,5 кВт * 1 шт.

Мощность двигателя в продольном направлении:
0,75 кВт. диапазон движения: ±800
мм., диапазон перемещения вверх
и вниз: ±100 мм;
диапазон горизонтального перемещения ±30 мм.

7.  Оросительная
охлаждающая камера.

Длина6м.

Водяной насос: 5,5 кВт * 1 шт.

Камера – Нержавейка.

   7. Тянущее устройство для труб
Ø 20…110 мм.

Длина 1500 мм.

Мощность эл.двигателя 1,1
кВт.× 2 шт. = 2,2 кВт.

Частотное регулирование HLP inverter 2,2 кВт.

Макс. сила тяги: 15000 Н

Скорость  1,0….8 м/мин.

Пневмоприжим.

Эффективная длина тяги и зажима:
1800 мм.

Нижняя тяговая полка с ручным
подъемом, верхняя тяговая полка с пневматическим зажимом, регулируемая.

10. Отрезное устройство.

Диаметр труб Ø 20….Ø 110 мм.

Мощность  1,1 кВт.

Высота центра разрезаемой трубы: 1000 ± 50 мм

Управление PLC

Ход резания движущейся полки: 800 мм

Макс. толщина резки для трубы: 35 мм

11. Стеллаж.


Длина 6 м.

Откидывающая плита 0,8
мм нержавеющая сталь

Пневматический откидыватель, есть установка
базовой длины.

Цена трубной ПП
линии Ø 25-110 мм.с одной пресс-формой в Санкт-Петербурге 3.444.000=00 рублей с
НДС 20%.(На
26 июня 2022 г.
Курс $=63,20р.) доставка из СПб. до Вас.

Стоимость дополнительной пресс-формы ~
218.000=00 рублей с НДС.

Срок изготовления – 1 месяц 2
месяца доставка и таможенная очистка.

Предоплата 70%, остальные 30%
по приходу в С.Петербург.

ЛИНИЯ ПРОИЗВОДСТВА ТРУБ ПВХ Ø50 – Ø150  PVCТруба Productionline. Китай.

Состав линии: смеситель ПВХ( по доп.заказу), экструдер с загрузчиком и с пресс-формой,
вакуумно-охлаждающее устройство, тянущее устройство, отрезной станок,
стеллаж.

Высокоскоростной двухстадийный смеситель ПВХ SHL200-500A( по дополнительному заказу)

Технические характеристики.

Конический
двухшнековый экструдер SJSZ65/132

Технические характеристики.

Пресс-форма

1 шт. пресс-форма 4 шт. сердечник пресс-формы (фильеры) с диаметрами Ø50, Ø90, Ø110, Ø150 мм.

Вакуумно-охлаждающее устройство(L=6 м.)

Технические характеристики.

Тянущее устройство

Технические характеристики.

ОТРЕЗНОЙ
АВТОМАТИЧЕСКИЙ СТАНОК

Технические характеристики.

Укладчик – стеллаж.

Технические характеристики.

   Цена линии для
производства труб ПВХ Ø50 – Ø150(без смесителя ПВХ) —3.695.000=00
рублей с НДС.(На 7 октября 2022 г.
Курс $= 62,30р.) доставка из
С.Петербурга до Вас.(В
комплект входит 4 фильеры.)

   Смеситель ПВХ SHL200-500A
~825.000=00 рублей с НДС.

   Срок изготовления линии – 2 месяца 2 месяца доставка морем
и таможенная очистка.

ЛИНИЯ ПРОИЗВОДСТВА ОДНОСЛОЙНЫХ
ПОЛИЭТИЛЕНОВЫХ PEТРУБ Ø 50 — Ø160 мм. Китай.

Состав линии:

1.
Экструдер одношнековый SJ90/33 с 8-ю комплектами пресс-инструмента
для труб Ø 50, 63, 75, 90, 110, 125, 140, 160 мм.

2.
Бункер-сушка
YL-HD200L

3.
Вакуумный
загрузчик YL—AL300KG,

4.     Вакуумно-калибровочное
устройство ZDT250

5.
Охлаждающее устройство LQ250

6.     Тянущее
устройство

7.     Отрезной
станок WX250

8.
Стеллаж.

Итого: 8 позиций.

Ко-экструдер для нанесения полоски SJ25/25 в состав не
входит, опция

Технические характеристики.

Цена трубной линии PEØ50 —
Ø 160 в
Санкт-Петербурге — 6.486.000=00 рублей с НДС 20%.(На 10 ноября 2020 г. Курс $=76,30р.) доставка из С.Петербурга до
Вас.

Опция.Ко-экструдер
для нанесения полоски, при поставке в комплекте с линией — 320.000=00 рублей с
НДС 20%. (На 10 ноября 2020 г. Курс $=76,30р.)

При поставке в СНГ напрямую из Китая без
таможни и без НДС.

Цена DDPтрубной линии
PEØ50
— Ø 160 ~ 5.510.000=00 рос.рублей
без НДС.(На 10 ноября 2020 г.
Курс $=76,30р.)
доставка из С.Петербурга до Вас.

Опция.Ко-экструдер
для нанесения полоски, при поставке в комплекте с линией — 281.000=00 рос.рублей без НДС.(На 10 ноября 2020 г. Курс $=76,30р.)

Предоплата
70%, остальные 30% по приходу оборудования в С.Петербург.

Срок
изготовления — 2 месяца 2 месяца доставка морем и таможня.

ЛИНИЯ ПРОИЗВОДСТВА ДВУХСЛОЙНЫХ
ПОЛИЭТИЛЕНОВЫХ PEТРУБ Ø 63, Ø 110, Ø160 мм. Китай.

Состав линии:

9.
Экструдер одношнековый SJ90/33  с 3-мя комплектами пресс-инструмента для труб
Ø 63, 110, 160 мм.

10.
Бункер-сушка
YL-HD200L

11.
Вакуумный
загрузчик YL—AL300KG,

12.  Вакуумно-калибровочное
устройство ZDT250

13.
Охлаждающее устройство LQ250

14.  Тянущее
устройство

15.  Отрезной
станок WX250

16.
Стеллаж.

Итого: 8 позиций.

Ко-экструдер для нанесения полоски SJ25/25 в состав не
входит, опция

Технические характеристики.

Цена трубной линии PEØ60 —
Ø 160 в Санкт-Петербурге
— 6.486.000=00 рублей с НДС 20%.(На
10 ноября 2020 г. Курс $=76,30р.) доставка из С.Петербурга до Вас.

Опция.Ко-экструдер
для нанесения полоски, при поставке в комплекте с линией — 320.000=00 рублей с
НДС 20%. (На 10 ноября 2020 г. Курс $=76,30р.)

Предоплата
70%, остальные 30% по приходу оборудования в С.Петербург.

Срок
изготовления — 2 месяца 2 месяца доставка морем и таможня.

ЛИНИЯ ПРОИЗВОДСТВА
ПОЛИЭТИЛЕНОВЫХ и ПОЛИПРОПИЛЕНОВЫХ PEPPТРУБ Ø 63 — Ø250 мм. Китай.

Состав линии:

17.
Экструдер одношнековый SJ90/33

18.
Бункер-сушка
YL-HD200L

19.
Вакуумный
загрузчик YL—AL300KG,

20.
Ко-экструдер
SJ25/25

21.  Вакуумно-калибровочное
устройство ZDT250

22.
Охлаждающее устройство LQ250

23.  Тянущее
устройство

24.  Отрезной
станок WX250

25.  Стеллаж.

Технические характеристики.

Цена трубной линии PEили PPØ63 —
Ø 250 в
Санкт-Петербурге  4.690.000=00 рублей с
НДС.(На 5 июня 2022 г. Курс $=56,62р.) доставка из С.Петербурга до
Вас.

Предоплата
70%, остальные 30% по приходу оборудования в С.Петербург.

Срок
изготовления — 2 месяца 2 месяца доставка морем и таможня.

ЛИНИЯ ДЛЯ ПРОИЗВОДСТВА ПНД
ТРУБ Ø75 – Ø140. Китай.HDPE Труба Production line.

Состав линии: смеситель ПВХ, экструдер с
пресс-формой и 5 фильерами, вакуумно-калибровочное устройство, охлаждающее
устройство, тянущее устройство, отрезной станок, стеллаж.

Высокоскоростной двухстадийный смеситель ПВХ SHL300-600A.

Технические характеристики.

Конический
двухшнековый экструдер SJSZ65/132

Технические характеристики.

Пресс-форма

1 шт. пресс-форма 5 шт. сердечник пресс-формы (фильеры) с диаметрами (указать
при заказе).

Вакуумно-калибрующее устройство(L=6 м.)

Технические характеристики.

Распыляющее охлаждающее
устройство

Длина 5 м.

Нерж. Сталь.

Тянущее устройство

Технические характеристики.

ОТРЕЗНОЙ
АВТОМАТИЧЕСКИЙ СТАНОК

Технические характеристики.

Укладчик – стеллаж.

Технические характеристики.

   Цена линии для
производства труб ПНД Ø75 – Ø140(В комплект входит 5 фильер.)  —5.075.000=00 рублей с НДС.(На 23 ноября 2022 г. Курс $= 64,63р.) доставка из С.Петербурга до
Вас.

   Срок
изготовления линии – 2 месяца 2 месяца доставка морем и таможенная очистка.

ЛИНИЯ ПРОИЗВОДСТВА
ПОЛИЭТИЛЕНОВЫХ ТРУБ PEØ75 — Ø 250  PE  tube  productionline (PE100,PE80) Китай.

Состав линии:

Спецификация каждой единицы оборудования:

                    Загрузчик ZJ400

                    Бункерссушкой STG-U250 (Hopper Direr)


Высокоскоростной одношнековый экструдер SJ75/33

                  SJ25/25
Маркировочный Экструдер

                PE Фильеры
(PE100,PE80)

ZK-250 Калибровочная камера с вакуумированием

PL-250
Охлаждающая камера

             QY-250 Тянущая машина

             QG-250 Резак

         Стеллаж FL-250

Цена трубной линии PEØ75 — Ø 250 в Санкт-Петербурге
5.465.000=00 рублей с НДС.(На 11 апреля 2022г.Курс $=67,03р.) доставка из С.Петербурга до Вас.

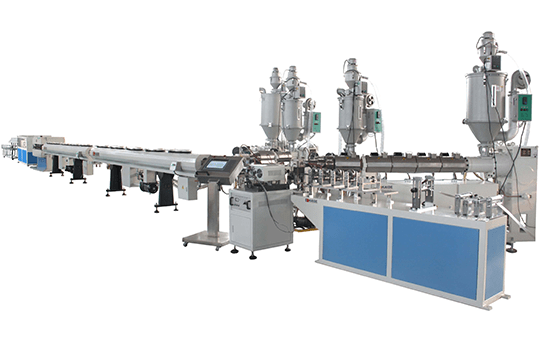

Линия
для производства 3-х слойных труб из
полиэтилена PE Ø
110-315, включая оснастку. Китай.  Производительность 300…400
кг/час.

Ориентировочная мощность линии 350
кВт.

Ориентировочная длина линии – 40 м.

Количество рабочих — 2.

Охлаждающая вода ≤20°С.,
≥0,3 MПa., 15 м³/ч.

Сжатый воздух 0,3 м³/мин.,
0,4~0,8 MПa.

Цена в С.Петербурге — 14.970.000=00 рублей
с НДС 20%.(На
24 февраля 2022 г. Курс $=86,15р.)

Предоплата 70%, остальные 30%  по приходу в Россию.

Срок изготовления 4 месяца 2 месяца доставка и таможенная
очистка.

Поставка в двух 40Fконтейнерах.

Линия
для производства труб из полиэтилена PE Ø 110-450, включая оснастку. Китай.  Производительность 300…400
кг/час.

Ориентировочная мощность линии
330 кВт.

Ориентировочная длина линии – 40 м.

Количество рабочих — 2.

Охлаждающая вода ≤20°С.,
≥0,3 MПa., 15 м³/ч.

Сжатый воздух 0,3 м³/мин.,
0,4~0,8 MПa.

Цена ~ 13,1 млн.рублей
с НДС.(На
19 апреля 2022 г.
Курс $=61,00р.)

Предоплата 40%, по готовности в Китае 30%, остальные
30%  по готовности отгрузки в России.

Срок изготовления 4 месяца 2 месяца доставка и таможенная
очистка.

Поставка в двух 40Fконтейнерах.

Линия
для производства ПВХ труб Ø
150 – 200 мм.
Китай.

Цена в С.Петербурге 3.507.000=00 рублей с НДС.(На
7 декабря 2022г.Курс $=56,62р.) доставка из
С.Петербурга до Вас.

Срок изготовления 1,5
месяца 2 месяца доставка и таможенная очистка.

Предоплата 70%,
остальные 30% по приходу в Россию.

Цена при поставке в СНГ 2.976.000=00 рос.рублей без НДС.(На 7 декабря 2022г.Курс $=56,62р.) доставка до Вас включена

Срок изготовления 1,5
месяца 1…2 месяца доставка, без таможни.

Предоплата 70%,
остальные 30% по готовности отгрузки из Китая.

Линия
для производства PEтруб Ø
160 – 400 мм.
Китай.

  Состав линии:

1.     Автоматическая подающая машина 1 шт.

2.     Хоппер сушильщик 1 шт.

3.     Одношнековый экструдер SJ90/33 1 шт.

4.     Одношнековый экструдер SJ45/25 1 шт.

5.     Пресс-формы 160, 180, 200, 225, 250,
315, 355, 400 мм.- 1 компл.

6.     Установка вакуумная 1 шт.

7.     Охлаждающая ёмкость 1 шт.

8.     Тянущее
1 шт.

9.     Кольцевая резка 1 шт.

10.  Укладчик 1 шт.

Технические параметры.

1. Автоматическая
   подающая машина

Производительность (5м)600 кг./ч

Мощность воздушного насоса 3.0
кВт

2. Загрузка-сушка

3. Одношнековый
   экструдер SJ90/33

4. Одношнековый
   экструдер SJ45/25

5. Пресс-форма

Пресс-формы (включая нагреватель
и калибратор) 160, 180, 200, 225, 250, 315, 355, 400
мм.толщина стенки SDR11 (включены в
стоимость поставки).

6. Вакуумная камера

7. Охлаждающая установка

8. Тянущее
   6-ти зажимное устройство.

9. Отрезная
   кольцевая машина

10. Стеллаж.


Цена в С.Петербурге 7.770.000=00 рублей с НДС.(На
5 июня 2022г.Курс $=56,62р.) доставка из
С.Петербурга до Вас.

         Срок изготовления 4 месяца 2 месяца доставка и таможенная
очистка.

         Предоплата 70%, остальные 30% по
приходу в С.Петербург.

Линия
для производства труб из полиэтилена PE

диаметром
450, 500, 630, 710, 800, 900, включая оснастку. Китай.

Цена
40,5 млн.рублей с НДС.(На
11 апреля 2022г.Курс $=67,03р.) доставка из
С.Петербурга до Вас.

      Срок изготовления 4 месяца 2 месяца доставка и таможенная
очистка.

Линия по производству гибких полимерных труб
для тепловых сетей Ø75 – Ø 250мм. Китай

Технические параметры.

1. Внутреннее давление PEX—EVOH экструзионная трубная линия

2. Крышка изоляции пенополиуретана и наружной
ПНД гофрированные трубы

I.
Технология

Материалы используемые: PEX-b,
клей, EVOH, PU, HDPE

 Размеры труб,
внутренний/наружный диаметр труб):

 25/75, 32/75, 40/90, 50/110, 63/125, 75/140,
90/160, 110/180, 140/200, 160/250

II.
Перечень оборудования

1.
Одношнековый экструдер для PEX-b: FSJ-90×33  1 шт.

1.1
Технические характеристики:

Диаметр шнека:
                             90  мм.

L/D:                                                   33:1

Главный эл.двигатель:                     АС 110  кВт.

Управление скоростью:                  частотный
инвертор «АВВ», Япония

Скорость шнека, макс.:                  90
об/мин.

Производительность, макс.:            320 кг/час

Нагрев камеры:                                керамические
нагреватели

Мощность нагрева:                         30 кВт.

Охлаждение камеры                       высокоэффективные вентиляторы, низкий уровень
шума

1.2   Другие части

          Автоматический загрузчик и бункер с
сушкой «SHINI», Тайвань

       Упорный п/ш
коробки передач «NSK», Япония

—
  Особенности:

—
Высокая производительность экструзии на основе хорошей производительности
оборудования. Новый дизайн для низких температур жевания, как дополнение к качественной штранг-прессования
трубы.

—
Специальный винт геометрия дизайн для PEX-b
материал.

—
Сочетание оптимальных характеристик переработки полимеров с низкой
температурой жевания:

—
— Высокая точность контроля температуры

—
— Высокая производительность и поток шума вентиляторов

—
— Высокая скорость и высокопрочного материала 20CrMoTi исполнитель
коробка передач.

2.   Одношнековый экструдер для клея FSJ40x30   1 шт.

Диаметр шнека      40  мм.

L/D                             30/1.

Конструкция
шнека  нормальная (38CrMoALазотированная)

Материал
камеры     38CrMoALазотированная

Редуктор                    усиленные/закаленные
шестерни

Главный
эл.двигатель   АС 11 кВт.

Нагрев камеры               8 кВт., 3 зоны (керамические
нагреватели)

Скорость шнека            48 об/мин.

Производительность,
макс.  30 кг/час (adhesive)

Центральная
высота     1000 мм.

Автоматический
загрузчик и осушитель бункера    SHINI, Тайвань

3. Одношнековый
экструдер для EVOH FSJ50x30
1 шт.

Диаметр шнека                              50  мм.

L/D
                                   30/1.

Конструкция шнека                      нормальная
(38CrMoALазотированная)

Материал
камеры                          38CrMoALазотированная

Редуктор                                         усиленные/закаленные шестерни

Главный
эл.двигатель                   АС 15 кВт.

Нагрев камеры                               12
кВт., 4 зоны (керамические нагреватели)

Скорость шнека                             48 об/мин.

Производительность,
макс.                      40 кг/час (EVOH)

Центральная
высота                        1000 мм.

Автоматический
загрузчик и осушитель бункера    SHINI, Тайвань

4. Головка с
фильерами           1 к-т.

Тип                           со спиральными
каналами

Мощность
нагрева   15 кВт.

Материал                 сталь
40Х, хромиранная и полированная.

Диаметр трубы         25, 32, 40, 50, 63, 75, 90, 110, 140, 160 мм.

5.
Калибровочная вакуумная ванна  FDJ-160  1 шт.

Материал
                                           нерж.сталь.

Длина                                                  6000 мм.

Диаметр
трубы                                   Ø25—Ø160 мм.

Вакуумный насос                             АС 1,5 кВт. 3
кВт.

Водяной
насос                                   АС 1,5 кВт. 4
кВт.

Регулир.эл.двигатель                        АС 0,75 кВт.

Регулировка положения                   горизонтальное и вертикальное положение

Управление температурой и уровнем
воды       автоматическое

Материал
калибровочной втулки     улучшенная
бронза (материал высокого качества с

высокими антифрикционными
свойствами и низким коэффициентом трения)

6. Охлаждающая водная ванна FPL-160
  1
шт.

Материал                                        нерж.сталь.

Длина                                              6000 мм.

Диаметр
трубы                               Ø25—Ø160 мм.

Водяной насос                                АС
3 кВт.

Регулировка проложения             вертикальное положение

Управление температурой и уровнем
воды       автоматическое

Система
охлаждения водой          интенсивное
охлаждение вращающимся разбрызгиванием

7. Тянущее гусеничное устройство FQY-160            1
шт.

Диаметр
трубы                               Ø25—Ø160 мм.

Гусеница                                         2

Линейная скорость                        1
– 10 м/мин.

Эл.двигатель                                   АС 2,2 кВт., «REXNORD», США

Управление скоростью                 частотный
инвертор

Накладка
гусеничной дорожки   вулканизация
непосредственно в звеньях цепи

8.  Одношнековый экструдер для ПНД гофрированные
трубы FSJ-90×33  1 к-т.

8.1
Технические характеристики:

Диаметр
шнека                                          90 мм.

L/D                                                             33:1

Главный
эл.двигатель                               АС  132 кВт.

Управление
скоростью                             частотный
инвертор ABB, Япония

Скорость
шнека, макс.                              120
об/мин.

Производительность,
макс.                      400 кг/час

Нагрев
камеры                                           керамические
нагреватели, общая мощность 38 КВТ.

Охлаждение
камеры                                  высокоэффективные
вентиляторы, низкий шум

8.2
Другие части

Автоматический
загрузчик и бункер с сушкой «SHINI», Тайвань

Упорный п/ш коробки передач «NSK», Япония

8.3
Особенности:

Высокая
производительность экструзии на основе хорошей производительности оборудования.
Новый дизайн для низких температур перемешивания, как дополнение к
качественному прессованию труб.

Специальный
винт геометрии дизайн для ПЭНД материал.

Сочетание
оптимальных характеристик переработки полимеров с низкой температурой жевания:

—
Высокая точность контроля температуры

—
Высокая производительность и поток шума вентиляторов

—
Высокая скорость и высокопрочного материала 20CrMoTi исполнитель коробка
передач.

9. Фильеры    1
к-т.

Тип                                                   со
спиральными каналами

Материал                                         сталь
40Х, хромированный и полированный

Диаметр трубы                                75, 90, 110, 125, 140, 160, 180,
200, 250 мм.

10.
Вспениватель PU  FJS-220A
1
к-т.

Тип                                                   высокое
давление наполнение

Объем
впрыска, макс.                     3600г/с (%
1:1,  Макс.давление 31,5 МПа, Давление впрыска 7-20 МПа)

Время
впрыска                                0,5-99,99с
(регулируется)

POLYOLДозаторный насос         80Sпоршневой насос (ручная регулировка)

ISOДозаторный насос                  80Sпоршневой насос (ручная регулировка)

Система контроля давления сырья  POLYOL, ISO(Автоматическое
отключение при превышении давления)

Система кнтроля потока                Управляет потоком A и B чтобы обеспечить
последовательную подачу


в соответствии с заданной производительностью

Гидравлическая система              гидравлический насос  5MCY14-1B (7л/мин.)

Разбрызгиватель                            высокое давление

Бак для хранения сырья               POLYOL, ISO

Система цправления
температурой  POLYOL, ISO

Трубопровод                                  комплект
высокого и низкого давления

Автоматический загрузчик
материала POLYOL, ISO

Электрическая система управления

Система смешивания                       вертикальный циклоидный
редуктор, принудительное смешивание

11.
Литьевая машинаFET—250             1
к-т.

Диаметр
трубы                                75, 90, 110, 125, 140, 160, 180, 200 ,250 мм.

Конструкция
                                  открытая горизонтальная конструкция

Метод
формования
вакуумное формование

Приводной
эл.двигатель               AC5,5 кВт.

Управление
скоростью                 частотный инвертор АВВ

Движение
формовочных блоков  зубчатая передача

Скорость
формования, макс.          5
м/мин.

Охлаждение                                     охлаждение водой

Температура
охлаждающей воды            15 – 20°С
(рекомендованная)

Потребление
охлаждающей воды около2 м³/ч

Система
смазки                               принудительная

Регулировка
положения                  вверх-вниз, вперед-назад

Система
управления                        PLCMITSUBISHI

Параметры управления
настройка и контроль всех технологических режимов, защита от перегрузки,


защита от короткого замыкания,
аварийная сигнализация

Дополнительная
защита                 встроенный источник бесперебойного питания
обеспечивает


безаварийную остановку оборудования при аварийном отключении напряжения

11.1 Инструмент
для литьевой машины     1 к-т.

Комплект формовочных боков
(диаметры)       75, 90, 110, 125, 140, 160, 180, 200 ,250 мм.  (выходной диаметр)

Материал
формовочных блоков                       сталь с высокой степенью теплоотдачи и
износостойкостью

Крепление
формовочных блоков
винт, быстрое освобождение

12. Охлаждающая водная ванна FPL-250      1 к-т.

Материал                                                                нерж.сталь

Длина                                                                      6000 мм.

Диаметр трубы                                                      Ø75-Ø250 мм.

Водяной насос                                                       АС 3 кВт.

Регулировка положения                                       вертикальное положение

Управление температурой и уровнем воды       автоматическое

Система охлажд.воды                                           интенсивное охлаждение поворотным
разбрызгиванием

13. Отрезной станок       1
шт.

Диаметр отрезания трубы                                    Ø75—Ø250 мм.

Скорость отрезания, макс.                                    15
м/мин.

Можностьэл.двигателя                                        2,2 КВТ.

14. Закатка двухпозиционная  1
шт.

Длина закатки                                                        50 м.

Главный эл.двигатель                                           momentэл.двигатель  30N.M

15. Сенсорный экран PLC        1 к-т.

PLC                                                                         SIEMENSE

Сенсорный экран SIEMENSE
цветной 10,4”, количество
– 2 шт.

Частотный инвертор                                             FUJI, Япония

Другие электрические части                                 SIEMENS/Schneider

16. Коммуникации

Потребляемая мощность         55-80% от установленной мощности

Напряжение                                        Три фазы 380 В. (5-проводная – 3F N G)

Потребление воды                 3 м³/ч

Расход воздуха                       0,3 м³/мин., 0,6-0,8 МПа.
