Технологии гибки труб

Гнутые трубы нашли широкое применение в таких отраслях индустрии, как машиностроение, строительство, химическая и нефтехимическая промышленность, энергетика. Их использование дает возможность существенно снизить количество сварных швов и повысить герметичность
трубопроводов.

Как правило, для гибки труб небольшого диаметра применяется технология «холодного сгиба», при которой получаемый диаметр трубы равен минимальной величине радиуса сгиба, измеряемого по осевой линии трубы. Более эффективным методом гибки труб,
является «горячая» технология гибки. При ее использовании материал, из которого изготовлена труба, приобретает большую пластичность, а, следовательно, риски образования гофры, трещин и иных деформаций, уменьшаются.

При использовании обеих технологий гибки труб, важнейшей задачей является обеспечение отсутствия гофр и равнозначности сечений труб. Кроме того, необходимо учитывать и такой параметр, как амортизация трубы, которая определяется видом материала, из которого
она изготовлена.

Гибке могут подвергаться сварные и цельнотянутые стальные трубы, а также аналогичная продукция из цветных металлов и сплавов. Обеспечить высокое качество работ позволяет верно выбранный радиус изгиба. Выбор этой величины зависит от материала, диаметра
и толщины стенки заготовки.

Исключить образование складок и гофров в местах изгиба труб помогает использование наполнителя. В этом качестве выступает сухой мелкий речной песок или расплавленная канифоль. При выполнении холодной гибки заготовка плотно заполняется песком и забивается
деревянными пробками с двух сторон. Место изгиба намечается мелом.

В зависимости от сферы применения, материала и объема партии гибка труб может производиться на ручных, гидравлических и электроприводных трубогибах, а также на трубогибочном оборудовании с ЧПУ.

Выполнение гибки профильной трубы в Екатеринбурге

Для вальцевания необходимо подготовить материал. В некоторых случаях потребуется раскалить его, но обычно достаточно пресса. Гибка профильной трубы осуществляется под необходимый вам радиус. Если материал подготовлен по технологии, то его сечение и толщина стенок останутся неизменны. Чтобы гибка прошла успешно, необходимо соблюдать основные правила:

• Опираться на характеристики профиля. От формы сечения, толщины, материала зависит всё.
• Соблюдать технологию. При гибке профиля важно делать всё медленно, под строгим контролем специалиста.
• Учитывать нюансы. Профиль имеет свои особенности. Мастер сразу видит, какой тип гибки потребуется: горячая, холодная или можно обойтись трубогибом.
• Не делать гибку металла в домашних условиях. Это опасно, и ручные станки не справляются с тяжелыми заготовками.

Изучить материаловедение на том уровне, на каком его знают специалисты «Предприятия Эврика» сложно. В домашних условиях и вручную сгибать профиль нельзя. Даже если вам кажется, что всё прошло успешно, на материалы могут образоваться микротрещины. Они впоследствие станут причиной обрушений, коррозии, ненадежности. Не экономьте на вальцовке, не подвергайте опасности жизнь.

При использовании способа механической деформации металла можно контролировать ее степень. Это выполняется посредством специальных станков, в которых детали ставят между движущегося вальца, и зажимаются специальным цилиндром. Станки позволяют гнуть трубы на весу, а транспортные цилиндры выступают в роли опоры.

Радиус гибки материала можно контролировать самостоятельно, это хорошо влияет на производительность работы. Чтобы работа была аккуратной, весь процесс следует разделить на несколько заходов, но деталь придется по несколько раз вытаскивать, а потом опять ставить в фиксатор. Для равнения рабочей детали используется шаблон.

Благодаря этому методу обработки изначальные размеры материала сохраняются, и не нужно греть металл дополнительно. А если есть опыт и профессиональный трубогиб выполнить работу будет нетрудно.

Но учитывайте, что такую технологию можно использовать с учетом разрешенного минимального радиуса гибки труб. Для получения показателя выполните вычисление с учетом внешних параметров рабочего элемента. Это очень важно, поскольку с учетом минимального радиуса гибки труб вы не допустите появления трещин, когда металл во время работы будет растягиваться.

Особенности и способы гибки профильных труб по радиусу своими руками

Часто необходимость гибки труб возникает в домашних условиях при строительстве беседки или теплицы. При этом специальный трубогиб для этого не нужен, потребуются всего шаблоны и наполнители.

Процесс может выглядеть так:

• Для начала определитесь с размерами рабочего элемента. Потом подготовьте образец, с этой целью одну стороны оснастите плотной пробкой, через второй конец в трубу нужно засыпать песок и залить воду.
• Закупорьте свободный конец.
• Зафиксируйте деталь, которая подвергается деформации, в шаблоне одним из его концов. Приложите усилия на вторую сторону и выполните гибку трубы, ее при этом нужно медленно продвигать вперед, чтобы получить возможность изделию получить требуемую окружность.

Ручной способ гибки конструкций наиболее простой, однако, он имеет и свои недостатки:

• прежде всего, нужно подключать большую силу для проведения процесса вручную, особенно если нужно согнуть сразу несколько элементов;
• тяжело поддается контролю угол изгиба, поэтому равномерный радиус в этом случае изделию гарантировать нельзя;
• конструкция вряд ли будет иметь высокое качество в итоге.

Однако нужно отдать должное, при этой методике деформирующее усилие можно контролировать, соответственно, риск повреждения металла невысок.

Профильный трубопрокат представлен изделиями, которые имеют поперечное сечение разнообразной формы. К ним относятся круглые, плоскоовальные, квадратные и овальные трубы. Такой ассортимент продукции предоставляет возможность создавать легкие арочные конструкции разнопланового назначения. Они используются как в бытовых сооружениях, так и в производстве.

К наиболее востребованным профилям относятся квадратные изделия. Гнутая профильная труба такого сечения позволяет легко закрепить на плоской стенке любое внешнее покрытие. Перед тем как в домашних условиях заняться гибкой профильных труб, следует ознакомиться с их техническими параметрами и методами работы.

Методы и оборудование

При производстве продукции процесс изготовления проходит по различным технологиям — на выбор влияют определенные показатели будущего изделия. К ним относятся:

• Форма профиля. Может быть по виду L-образной или П-образной. В первом случае применяется одноугловая гибка, во втором – двухугловая.
• Место, куда направлено основное деформирующее усилие: удар свободный либо калибрующий.
• Количество переходов – на процесс деформации влияет пластичность металла.
• Способ выполнения работы – с помощью возвратно-поступательного движения применяемого инструмента.

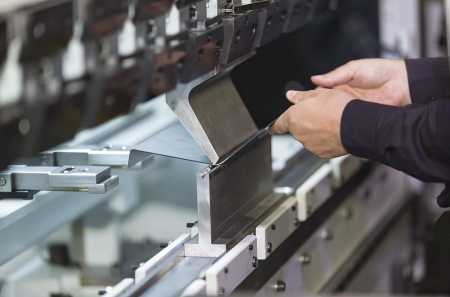

При деформировании заготовки — листового проката, в качестве главных инструментов используется пуансон и матрица.

В качестве основного оборудования для листов из стали применяем:

• Листогибочный вертикальный пресс;
• Универсальный листогибочный автомат.

При выполнении технологического процесса по деформированию соблюдаются требования стандартов качества.

Трубогиб и его применение

Гибка профильной трубы выполняется по радиусу производится посредством трубогиба, который может быть ручным или механизированным.

Если говорить о трубогибе ручного типа, то это оборудование начинает работать от прилагаемой силы. Она же приводит в действие привод подачи рабочего элемента, а также генератор искажающего действия.

А в изделии механизированного типа прибор работает от электропривода, запускающего крутящий момент на движущихся цилиндрах и сам генератор способен запускаться, когда на него воздействует оператор, или же гидравлический привод.

Наиболее популярный прибор, используемый как на производствах, так и в домашних условиях — это профлегиб (ПГ). Существуют такие его модели:

• ПГ1 — это устройство отличается своими компактными размерами (до четырех сантиметров) и может храниться в домашних условиях. Часто используется в сантехнических и слесарных нуждах. С его помощью можно выполнять минимальные радиусы со значением в 18 см включительно, а диаметр кольцеобразных конструкций будет составлять 60 см.
• ПГ2 — такой прибор тоже малогабаритный, но обладает большей мощностью по сравнению с предыдущей моделью. С его помощью можно обрабатывать изделия даже размером в 60 мм. Минимальный радиус составляет 220 мм, а диаметр — 600 мм.

Но стоит добавить, что подобные станки довольно дорогие. По этой причине некоторые мастера предпочитают изготавливать их в домашних условиях. А тем, кто не может справиться с подобной работой, лучше обратиться в специальную компанию, которая профессионально занимается гибкой профильных трубных конструкций.

Виды гнутых профилей

Гибкой металла можно заниматься только на специальных станках. На «Предприятии Эврика» есть необходимое оборудование. Мы оказываем услуги по гибке профильных труб в различных масштабах, для частных лиц и компаний. Работу выполняем быстро, точно и в заданные сроки.

Мы — профессионалы в гибке металла любой сложности. «Предприятие Эврика» в Екатеринбурге вальцует весь ассортимент металлопроката. Справляемся даже с комплексными заказами, когда нужно завальцевать разные заготовки. Работайте с нами — и вы всегда будете уверены в качестве результата.

Компания НикаСтрой принимает заказы на услуги по гибке металлических изделий любой сложности в соответствии с расчетами и чертежами заказчика. Кроме того, готовы согнуть:

• Уголок;
• П-профиль (швеллер);
• зет (Z-профиль);
• С-профиль;
• Корытный профиль;
• Доборные элементы кровли;
• Кабельные лотки и крышки.

В качестве исходного материала применяем:

• сталь черную горячекатаную;
• сталь черную, изготовленную методом холодного проката;
• рифленый лист;
• сталь оцинкованную холоднокатаную и нержавеющую;
• алюминий.

Наши технические возможности:

• производим обработку металла толщиной от 0,4 до 10 мм;
• размер длины заготовки не должен превышать 6000 мм.

При разработке проектов с применением гнутых деталей заказчики могут не волноваться за соблюдение технических характеристик – современное оборудование, полная автоматизация производственного процесса позволяют выполнять самую сложную гибку, четко выдерживать любой угол и соблюдение формы.

Необходимо помнить, что листогибочное оборудование обладает одной особенностью – изгиб не может быть меньше, чем величина толщины листа. Большие возможности при отменном качестве дает использование тонколистового металла. Его свойства позволяют заказать изготовление:

• Деталей всех видов для различного типа конструкций;
• Требуемых параметров, гнутые под нужным углом профили;
• Крепежи для электротехнического оборудования;
• Разные варианты корпусных деталей.

Изготовление самодельного инструмента

Ключевым элементом конструкции такого прибора является трехвальцовая система. Поэтому прежде чем приниматься за работу по самостоятельной сборке трубогиба, следует сначала разобраться, что он представляет собой в конструктивном отношении.

Итак, чтобы сделать трубогиб вручную, требуется выполнить такие действия:

• Сначала сделайте каркас: на основе четырех швеллеров сформируйте прямоугольную раму с помощью сварочного аппарата.
• Потом на центр привариваем кронштейн форме буквы «П», а центру ребра сверху привариваем гайку, она в будущем выступит основой для струбцин. Затем в нее вкручивается винт с маховиком, цапфа будет контактировать с вращающейся плитой, которая двигается в выемках боковых сторон кронштейна.
• На пластину приспосабливаем валец, укрепленный между ее боковыми ножками. Прижимное усилие в этом случае будет обеспечиваться за счет штатива.
• На боковые части кронштейна сварочным методом крепятся стержневые подпорки.
• Для крепления цилиндров нужно брать винты. На их боковых сторонах нужно предусмотреть наличие звездочек из цепной передачи, которые можно взять со старого велосипеда.
• В итоге цепочку надевают на подающие цилиндры. На одну из звездочек нужно установить ручку для возможности запуска вала.

Такое устройство очень простое в применении, гибка труб по радиусу с его помощью осуществляется с легкостью. Рабочий элемент укладывается на вращающиеся цилиндры, затем он фиксируется посредством деформирующего ролика, потом крепится винт. Движущаяся ручка приводит конструкцию в движение, потом она медленно проходит через деформирующие детали.

Как правильно сгибать трубы

Если вы планируете такую работу выполнять впервые, то рекомендуется учитывать такие советы от профессионалов:

• Когда предусматривается работа с трубами, диаметр которых больше 10 сантиметров, то их нужно предварительно разогреть, чтобы металл был более податлив. Для этого выполняется процедура отжига. Обязательно нужно применять наполнитель (например, сухой мелкофракционный песок). Наполнитель не допустит появления вмятин, трещин и прочих деформаций тела трубы. В качестве заглушек подойдет глина или дерево.
• Если говорить о пробках, то при нагреве внутри тела трубы всегда появляются газы. И чтобы труба не разорвалась, рекомендуется заранее в заглушках проделать незначительные отверстия диаметром в 3−4 мм для выхода газов.
• Рекомендуемый радиус гибки труб равен значению диаметра элемента, умноженного на три.
• Прогревать трубу следует, ориентируясь на изгиб (это тот участок, который нужно деформировать и стать «мягче», а вот остальное тело трубы в прогреве не нуждается).
• Разогрев осуществляется с помощью газовой горелки или паяльной лампы. Металл должен приобрести в итоге бордово-красный оттенок. В случае перегрева элемент охлаждают водой.
• Когда работа осуществляется на трубе со швом, нужно контролировать, чтобы он отсутствовал на участке, подверженном изгибу. Оптимальный вариант — когда стык размещен выше.
• Чтобы из трубы вытащить наполнитель, снимите заглушки, простучите по трубе и высыпьте песок.
• Изделие в готовом виде нужно зачистить от появившихся накалин, чтобы оно имело привлекательный вид.
• Если радиус трубы составляет максимум 4 см, то разогрев может и не потребоваться. В таком случае элемент следует зафиксировать в инструменте и выполнять все требуемые работы.

Нужно учитывать, что гибка профильных труб должна осуществляться лишь тогда, когда учтено следующее:

• Диаметр рабочего элемента (непосредственно от него зависит метод гибки).
• Толщина стенок в зависимости от этого показателя выбирает то или иное оборудование. Чем толще стенки, тем больше усилий потребуется.
• Материал изготовления профильных труб (этот показатель важен для определения минимального радиуса гибки).
• Показатель будущей окружности.

Процесс гибки конструкций по радиусу не настолько сложен, как может показаться. Но очень важно соблюдать правила техники безопасности. Если за подобную работу вы принимаетесь впервые, то лучше отработайте технику на старых трубах, поскольку требуемый радиус с первого раза может получиться далеко не всегда.
