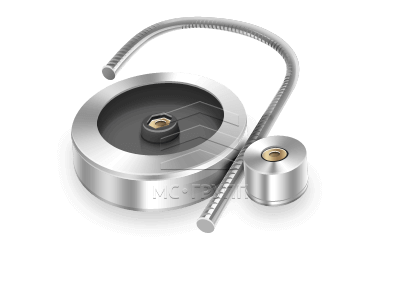

Гибка арматуры – как покорить стальной прут? Видео

Конструкция самодельного гибочного станка

В процессе развития строительных технологий и методов обработки металлов был создан не один станок для гибки арматуры. Все подобное оборудование работает по одному принципу, различие моделей состоит лишь в определенных конструктивных особенностях и максимальном диаметре сгибаемого прутка.

Любой гибочный станок, в том числе и самодельный станок для гибки арматуры, работает по следующему принципу: пруток фиксируется между двумя роликами (центральным и упорным), а при помощи третьего ролика (гибочного) арматура подвергается гибке под требуемым углом. Что удобно, станок для выполнения гнутья металлической арматуры может выполнять изгиб прутка как в левую, так и в правую сторону. Требуемый радиус изгиба обеспечивает упорный вал, благодаря которому арматура не деформируется по всей длине.

Станки, предназначенные для гибки арматуры, в том числе и изготовленные своими руками, могут быть двух типов:

• ручные;
• с механическим приводом.

Основным рабочим органом станков с механическим приводом является вращающийся диск, на котором закреплены изгибающий и центральный пальцы. Между этими пальцами имеется зазор, в который и помещают пруток, подвергаемый гибке. Уложенная в этот зазор арматура упирается одним концом в ролик, жестко закрепленный на корпусе устройства. При вращении диска изгибающий палец воздействует на арматуру и изгибает ее вокруг центрального вала.

Конкретный станок для гибки арматуры в зависимости от своего назначения может принадлежать к одной из следующих групп:

• легкой (для гибки прутков диаметром от 3 до 20 мм);
• тяжелой (диаметр обрабатываемых прутков – от 20 до 40 мм);
• сверхтяжелой (для арматуры диаметром от 40 до 90 мм).

Оборудование с механическим приводом может использоваться для одновременного сгибания нескольких прутков арматуры. Современная промышленность выпускает станки, которые могут применяться для гибки прутков, диаметр которых находится в пределах от 3 до 90 мм. Для тех случаев, когда необходимо изгибать арматуру под разными углами, лучше всего использовать оборудование с гидравлическим приводом.

На современном рынке можно оптимально подобрать станок для выполнения гибки арматуры различного типа, в том числе и переносного, которое отличается простотой в использовании и доступной стоимостью. Гнутье арматуры можно выполнять как при помощи специального оборудования, так и при помощи трубогиба, который устанавливается на обычных верстаках.

Такие приспособления для гибки можно изготовить и своими руками. При этом они используются для прутков с диаметром не более 14 мм и не предназначены для тех случаев, когда необходима высокая производительность. Чаще всего такие приспособления применяются при выполнении частного строительства.

Выбирая оборудование для быстрой гибки арматуры, следует учитывать два основных фактора: максимальный диаметр прутка, который необходимо согнуть, и объем предстоящих работ. При гибке прутка его части подвергаются различным нагрузкам: наружная поверхность – растяжению, а внутренняя – сжатию.

Ручной станок для гибки арматуры достаточно прост по своей конструкции, поэтому изготовить его можно своими руками, но для этого желательно найти чертежи такого устройства. Основу такого станка, специально предназначенного для гибки арматуры своими руками, составляет металлическая станина, к которой приваривают штырь круглого сечения или обычный уголок.

Вторым элементом этого приспособления является поворотная платформа. К ней приваривают рычаг, центральный и гибочный штыри. Расстояние, которое следует выдержать между центральным и гибочным штырями, зависит от максимального диаметра арматуры, используемой для гибки. Для того чтобы такое ручное приспособление для гибки металлической арматуры можно было использовать для прутков диаметром 6–12 мм, ножки его станины необходимо надежно зафиксировать на полу.

Если вам необходим переносной самодельный станок для качественного гнутья арматуры, то все его элементы фиксируют на массивной плите. Такая переносная плита может крепиться на месте работы при помощи болтовых соединений или специальных штырей, приваренных к ее нижней части. Однако самодельный ручной гибочный станок для арматуры может быть использован только для работы с металлическими прутками, диаметр которых не превышает 10 мм.

Станок для изгиба арматуры – это оборудование, позволяющее придать арматурному металлопрокату необходимую конфигурацию.

Устройства делятся на типы в зависимости от следующих критериев:

• конструктивных особенностей;
• типа привода;
• диаметра сгибаемого стержня.

Станок для загибания арматуры бывает следующих типов:

• механическое устройство с ручным приложением усилий;
• механизированное оборудование с питанием от электрической сети.

Оборудование с ручным приводом отличается рядом преимуществ:

• простым принципом работы, напоминающим функционирование трубогиба;
• уменьшенной массой изгибающего механизма, составляющей от 12 до 20 кг;
• мобильностью, позволяющей, при необходимости, быстро переносить оборудование;
• малым объемом затрат, позволяющим изготовить станок для гнутья арматуры своими руками.

Механизированное оборудование с электрическим приводом применяется на промышленных предприятиях при серийном изготовлении гнутых элементов. Промышленный арматурогиб отличается следующими моментами:

• увеличенной производительностью, позволяющей за одну минуту загнуть 5-6 арматурных элементов;
• возможностью изгибать промышленный арматурный металлопрокат с увеличенным диаметром;
• повышенной до 5 кВт мощностью электроприводной станции, позволяющей прилагать значительные усилия;
• возможностью работы в автоматическом режиме с дистанционным управлением, а также на ручном управлении;
• стационарной конструкцией, предусматривающей эксплуатацию оборудования на месте установки без перемещения;
• увеличенной до 0,5 т массой, затрудняющей транспортировку без применения грузоподъемных приспособлений;
• достаточно высокой стоимостью, позволяющей приобрести устройство только с целью промышленного применения.

В условиях промышленных предприятий часто совмещают процесс рубки с деформацией арматурного металлопроката. Для этого используют специальное оборудование. В конструкции таких агрегатов применяется:

• мощный гидравлический привод;
• электромеханические системы;
• электромагнитные механизмы.

В зависимости от диаметра металла, который необходимо деформировать, гибочные устройства делятся на следующие группы:

• облегченные, осуществляющие изгиб прутьев диаметром до 2 см;
• средние, изгибающие металлические стержни сечением до 4 см;
• тяжелые, предназначены для загибания заготовок диаметром до 9 см.

Улучшенное качество изгиба обеспечивают гидравлические устройства. При деформации металла не происходит растрескивание, а также образование складок, являющихся источником внутренних напряжений.

Ручной станок имеет довольно простую конструкцию, и для самостоятельного его изготовления достаточно обратиться к грамотному чертежу приспособления. Основой служит металлическая станина, к которой приваривается штырь круглого сечения или обыкновенный уголок. Другим элементом является поворотная платформа, к которой приваривается рычаг, гибочный и центральный штыри.

Все элементы переносного самодельного станка фиксируются на массивной плите. Эта, также переносная, плита на месте работы может крепиться болтовыми соединениями или с помощью специальных штырей, приваренных к ее нижней части. Самодельный станок может использоваться лишь для сгибания металлических прутков, чей диаметр не больше 10 мм.

Все устройства, предназначенные для гибки арматуры, делятся на две группы:

• Ручные. Загиб осуществляют с применением физической силы. Именно эта категория станков нашла широкое применение в индивидуальном строительстве, благодаря компактности, удобству использования и доступной цене.
• Электрические. К этой группе относят профессиональные устройства, предназначенные для производства больших объемов работ на комбинатах по изготовлению железобетонных конструкций и на крупных строительных объектах. Такие механизмы способны гнуть стальные прутья диаметром до 40 мм. Цена на подобные устройства колеблется в пределах 100000÷350000 рублей.

Принцип сгибания арматуры

Самодельный станок для гибки арматуры можно изготовить самостоятельно. Вариантов исполнения много, но все они похожи на заводской ручной станок. К металлической станине или плите приваривают упорный штырь или уголок. Затем устанавливают поворотную металлическую платформу, оснащенную рычагом, центральным и гибочным штырями.

Конструкция, выполненная на плите, будет являться переносным вариантом. Но для нее необходимо предусмотреть способ крепления по месту работы. Это могут быть отверстия под болты – для прикручивания к верстаку или иной основе. Можно также приварить с обратной стороны плиты 2 или более штырей, которые надо будет вставлять в отверстия основы. Возможности такого станка, скорее всего, будут ограничены диаметром арматуры в 10 мм.

Сгибание арматурного прута представляет собой процесс контролируемого изменения направления центральной оси. При этом в месте деформации одни слои металла будут растягиваться, а другие — сжиматься.

Одним из основных определяющих факторов при сгибании является величина усилия, прикладываемая к месту деформации. Она напрямую зависит от вида стали и диаметра сечения арматуры. Таким образом, можно сразу определиться, чем лучше и толще арматурный пруток, тем больше сил понадобиться прикладывать для его сгибания.

Эти определения должны послужить нам основой для дальнейших расчетов при изготовлении приспособления для сгибания арматуры своими руками.

Какой инструмент для гибки арматуры предлагается на рынке

На рынке предлагаются бытовые, а также промышленные модели специального гибочного оборудования. Заслуживает внимания ручной арматурогиб модели Afacan, предлагаемый в следующих модификациях:

• Afacan 10E. Работает со стержнями сечением 0,6–1,2 см;
• Afacan 12E. Изгибает прокат диаметром 1–1,2 см;
• Afacan 16РТ. Деформирует прутки диаметром до 1,6 см.

Предлагаются также ручные универсальные гибщики, предназначенные для загибания арматурных стержней диаметром 0,6–2 см.

Имеется возможность приобрести или арендовать следующие виды промышленных установок для гнутья:

• СГА-1. При установленной мощности привода 3 кВт легко деформирует стержни диаметром до 3,2 см, обеспечивая их изгиб на 160 градусов;
• GW-40. Конструкция устройства с трехкиловатным приводом позволяет изгибать на 180 градусов металлопрокат, диаметр которого достигает 4 см;
• Г-40. Кинематика устройства, оснащенного ступенчатым передаточным механизмом, позволяет многократно деформировать пруток сечением до 3,2 см;
• Г-50. Это промышленная установка, укомплектованная приводной станцией мощностью 4 кВт, деформирует арматурные прутки диаметром до 5 см.

Как согнуть арматуру без специального устройства

Когда нельзя использовать станок для сгибания арматуры, некоторые стараются выполнить процедуру, используя подручные средства. Однако тут нужно помнить, что подобная самодеятельность может стать причинной получения серьезных травм: арматура может отпружинить и нанести увечья.

При хорошей физической форме гибка арматуры может быть произведена без станка, если диаметр прутка не больше 8 мм. Но есть большая вероятность того, что сгиб будет чрезмерно большим, и гнутый пруток не будет отвечать предъявленным к нему требованиям.

Заметно улучшить результат позволит самодельное устройство из двух стальных труб, при помощи которых в домашних условиях может быть выполнено даже сгибание прутков большого диаметра. Увеличить диаметр арматуры позволит использование очень длинных труб.

Схема работы самодельного гибщика арматуры довольно проста: один конец арматуры фиксируется в одной трубе, а вторая труба надевается на свободный конец прута. Чтобы согнуть прут, наступают на одну из труб, вторую же вместе с концом арматуры, находящейся в ней, поднимают вверх. Одну из труб с арматурой для более надежного закрепления можно зажать в тиски, врыть в землю или даже забетонировать.

Часто бывают случаи, когда использовать станки для осуществления гибки металлической арматуры, даже самодельные, нет возможности, а согнуть арматуру необходимо. Во всех подобных ситуациях следует помнить, что любая попытка согнуть металлический пруток своими руками может привести к серьезным травмам. Арматура при такой гибке может отпружинить и нанести серьезный вред вашему здоровью.

При хорошей физической подготовке гибка арматуры своими руками может быть выполнена без использования станка, если ее диаметр не превышает 8 мм. Однако следует быть готовым к тому, что радиус сгиба получится слишком большой, и такая гнутая арматура не будет соответствовать всем требованиям, которые к ней предъявляются.

один конец арматуры фиксируют в одной трубе, а вторую трубу надевают на свободный конец прутка. Для того чтобы погнуть пруток, необходимо наступить на одну из труб, а вторую вместе с концом арматуры, которая в ней находится, поднять вверх. Одну из труб с арматурой для более надежного закрепления можно зажать в тиски, вкопать в землю иди даже забетонировать.

И все-таки начнем с того, что вам срочно надо согнуть небольшое количество тонкого металлического прутка. Для этого разберем несколько способов, как гнуть арматуру с помощью подручных средств.

Здесь стоит знать , что пытаясь сгибать, особенно легированную арматуру, своими руками нужно осознанно рассчитывать свои действия, в противном случае — это может привести к получению серьезных травм. Легированный металлопрокат при попытке его деформировать будет всячески пытаться отпружинить и способен при этом нанести непоправимый вред вашему здоровью. Так что будьте осторожны и внимательны.

Выделим три наиболее простых способа, как согнуть арматуру с величиной диаметра до 8 мм самостоятельно без применения специальных устройств, а именно:

• С помощью двух отрезков металлической трубы. Так, нам понадобятся трубки диаметром 15 мм с длиной 0,5 и 1 метр, которые одеваем на арматуру. На полуметровый кусок трубы становимся ногами, а метровый, соответственно, начинаем поднимать до необходимого нам угла загиба.

• Если к полутораметровой металлической трубе 32 диаметра или 50 мм стальному уголку приварить при помощи электросварки пятисантиметровый кусок трубы 25-32 мм в диаметре, то получится универсальный гибочный рычаг. Останется только либо встать на арматуру, либо упереть ее обо что-нибудь прочное.
• Не очень длинные кусочки арматуры можно согнуть с помощью больших тисков и кувалды. Только при этом способе не стоит торопиться и надо бить с небольшим усилием, растягивая процесс, в противном случае можно просто сломать арматурный пруток.

Основным недостатком применения таких способов для сгибания арматуры является то, что радиус поворота получается достаточно большой и нередко угол получается несколько кривой и не лежит своими сторонами строго в одной плоскости.

За историю развития технологий строительства и металлообработки человечество изобрело далеко не одно приспособление для гибки арматуры. Принцип действия у всех одинаков, а отличие состоит в конструкциях оборудования и диаметре сгибаемой арматуры, зависящих от модели.

Деталь, подвергаемую изменению, фиксируют между центральным и упорным роликом (валом) устройства. Третьим роликом (гибочным) металл изгибают в нужную сторону на требуемый угол. Закругление можно делать как по часовой стрелке, так и против. Препятствием для деформации вдоль всей длины служит упорный вал, не позволяющий провернуться или сдвинуться незадействованной части заготовки.

Основных вариантов оборудования два:

• ручные модели;
• с механическим приводом.

Приводные станки, кроме специальных, действуют по одной схеме. Рабочим органом является диск, который насажен на вертикальный вал и вращается в горизонтальной плоскости. На диске установлены изгибающий и центральные пальцы – между ними закладывают арматуру. Упорный ролик закреплен на стойке – арматура упирается в него при вращении диска и изгибается вокруг центральной втулки под действием изгибающего пальца, который двигается по наружной поверхности прута.

Станки отличаются по мощности, производительности и подразделяются на 3 группы в зависимости от назначения:

• для легкой арматуры – диаметр прутков 3–20 мм;
• тяжелой – 20–40 мм;
• сверхтяжелой – 40–90 мм.

Подобное устройство для гибки арматуры способно согнуть несколько прутков одновременно. Выпускается также оборудование для диаметров 3–90 мм. Если необходимо изготовить сложную конструкцию с переменными углами сгиба, то лучше всего подойдет гидравлический станок. Он позволяет гнуть прутки более качественно, без образования на поверхности заготовки изломов и складок, сопровождающих напряжение металла. На таком станке можно выполнить изгиб под углом до 180°.

Ручные гибочные инструменты выпускают разных видов, в том числе переносные. Они достаточно просты в применении и доступны по цене. Для работы с прутками можно приобрести как специальный станок, так и трубогиб. Устанавливают этот инструмент на верстаках. Большинство устройств предназначено для сгибания прутков диаметром не более 14 мм. Такие станки вполне подходят для частного строительства, но непригодны при больших объемах работ.

Выбор оборудования для гибки определяется диаметром арматуры и объемом работ. Прежде чем приступить к обработке металла, следует учесть, что разные части прутка подвергаются различным напряжениям, внешняя – растяжению, а внутренняя – сжатию. Неправильный выбор станка или его неграмотное применение могут привести к появлению не только складок и изломов, но и к повреждению арматуры. Поэтому необходимо точное определение всех размеров заготовки, соответствующая настройка оборудования и правильная фиксация в нем прутка.

Когда специальные устройства отсутствуют, то можно, конечно, в ряде случаев обойтись и без них. Но необходимо помнить, что ручная гибка арматуры на порядок травмоопасней, чем на станке. Любое непродуманное действие, движение может привести к тому, что пруток или импровизированные приспособления спружинят или выскользнут и нанесут повреждение горе-мастеру.

Тонкие прутки до 8 мм при хорошей физической подготовке можно сгибать вручную даже без каких-либо приспособлений. Качество будет соответствующее – радиус сгиба будет слишком велик. Такая арматура вряд ли в полной мере выполнит возложенные на нее функции по укреплению фундамента.

Использование двух стальных труб значительно улучшит результат и позволит сгибать более толстые прутки. Чем длиннее трубы, тем больше может быть диаметр арматуры, и меньшие усилия потребуются. Схема работы – стержень фиксируют в одной трубе, а вторую надевают на выступающий конец заготовки и используют, как рычаг.

Другой вариант с применением труб, когда в землю прочно вбивают 2 штыря, используемые в качестве упора для прутка на месте сгиба. Арматуру заводят между штырями. Обе трубы выполняют роль рычага. Вместо штырей можно использовать 2 близко растущих дерева, но защитникам природы это очень не понравится!

Можно также использовать нерекомендуемые способы, упомянутые выше, но только если это не отразится на надежности конструкции, или когда не важен результат. Гибка арматуры своими руками в этом случае начинается с закрепления прутка (необязательное условие). Место сгиба надрезают или раскаляют, а затем гнут арматуру в нужную сторону. При необходимости используют молоток или трубы.

Гибка арматуры своими руками – нюансы технологии

До начала работ необходимо подготовить заготовки требуемых размеров. Процесс ручной гибки происходит по простому алгоритму:

• Стержень устанавливается на посадочную площадку и выставляется между фиксирующими опорами.
• Определяется центр участка, который будет деформироваться под воздействием прилагаемых усилий.
• Приводной рычаг вручную поворачиваться относительно оси, воздействуя на зажатый пруток.
• Арматурный прокат деформируется на необходимый угол в процессе приложения усилий к рычагу.
• Изогнутая деталь, соответствующая по конфигурации требованиям документации, извлекается.

Конструкция оборудования позволяет производить деформацию зажатого стержня в любом направлении. Для безопасности и удобства выполнения работ важно надежно закрепить гибочный механизм на устойчивой поверхности.

Выполнение гибочных операций на механизированных устройствах с приводом требует ознакомления с принципами работы оборудования и специальной подготовки. До начала работ следует тщательно изучить руководство по эксплуатации, а также требования техники безопасности. Конструкция многих агрегатов с гидравлическим или электромеханическим приводом предусматривает подачу команд путем нажатия на педаль. При этом заготовки подаются в рабочую зону руками.

Порядок работы на промышленном гибочном оборудовании:

• Установите гибочный ролик необходимого диаметра, соответствующий размеру сечения металлопроката.
• Настройте механизм устройства на требуемый угол загиба, находящийся в интервале от 0 до 180 градусов.
• Расположите пруток в посадочной площадке рабочего ролика, зафиксируйте его на опорных стойках.
• Нажмите на педаль включения агрегата и произведите деформацию прутка до необходимой конфигурации.

Прекратите нажимать педаль, когда заготовка приобретет требуемую форму. Затем извлеките ее из рабочего механизма. Важно соблюдать правила безопасности, не допускать попадания пальцев или одежды в зону вращения роликов.

Приняв решение собрать простое приспособление для гибки арматуры своими руками, чертежи можно заменить обычными эскизами. В них важно предусмотреть конструктивные особенности устройства, а также габаритные и присоединительные размеры. Рассмотрим, как изготовить арматурогиб ручной своими руками. Для выполнения работ подготовьте следующие материалы:

• стальной швеллер с толщиной стенки 6 мм и длиной 0,8–1 м для металлоконструкции;
• две стальные петли от ворот цилиндрической формы диаметром 3–4 см и длиной 10 см;
• уголок с размером полки 2,2–3,2 см, прямоугольный профиль 4х2 см и пруток диаметром 1,2 см для сборки пуансона и корпусных элементов.

Потребуется также оборудование:

• автомобильный подъемник – домкрат, способный развивать усилие до 2–2,5 тонн;
• электросварочный аппарат с электродами;
• болгарка, укомплектованная кругом по металлу;
• линейка и чертилка для разметки;
• молоток и уровень.

Собирайте станок для гибки арматуры своими руками, соблюдая последовательность операций:

• Произведите разметку и нарежьте 5-сантиметровые заготовки, используя арматуру, профиль прямоугольного сечения и уголок.
• Соберите пуансон, вварив в прямоугольный профиль арматурные отрезки и соединив конструкцию в верхней плоскости с уголком.
• Подсоедините к штоку домкрата упорную пластину из швеллера, зафиксируйте ее в нижней плоскости пуансона.
• Сварите несущую раму т-образной конфигурации, используя прямоугольный профиль и швеллер.
• В нижней части металлоконструкции приварите ограничители, обеспечивающие фиксированное положение домкрата.
• Приварите к боковым поверхностям вертикальной стойки уголки на одном уровне, проверьте правильность расположения.
• Соедините электросваркой неподвижную часть петли с уголком и вертикальной стойкой, обеспечив свободное вращение подвижной части.

Собирая гибочный станок для арматуры своими руками, обратите внимание на расстояние между верхним уровнем пуансона и нижней частью подвижных цилиндров (петель). Интервал должен соответствовать размерам арматурного прутка, который планируется изгибать. Используя этот принцип, можно также изготовить ручной станок для гибки проволоки увеличенного диаметра.

Гибка арматуры своими руками – нюансы технологии

Не секрет, что часто при сооружении железобетонных конструкций рабочими непосредственно на  строительном объекте выполняется ручная гибка арматуры своими руками. Это трудозатратные и малопроизводительные операции, без которых, к сожалению, почти невозможно полностью обойтись при возведении любой сложной современной строительной конструкции. На смену таким действиям приходят ручные гибочные станки для арматуры и различные приспособления к ним.

Современные ручные правильные станки для гнутья арматуры изготавливаются с расчётом на стальные прутья толщиной до 16 мм. Больший диаметр арматурного стержня не войдёт в этот станок из-за установленного на нём ограничителя.

Все ручные станки делятся на три группы:

• Станки класса Afacan, имеющие простой рычаг. Изгиб стержней производится вокруг ролика, расположенного на оси рычага точно по его центру. Удержание арматуры при гнутье происходит за счёт статического упора. Иногда в станке применяется ролик, в котором сделана прорезь для закладки в неё прутка.

Во время нажатия на рукоять станка происходит круговое движение ролика, арматурный прут при этом изгибается на нужный угол. При достаточной длине  рукояти для изгиба арматуры большого физического усилия не требуется.

• Станки, имеющие систему рычагов, способствуют увеличения прилагаемого человеком усилия. Для этого в них выполнен специальный зубчатый сектор с центральной шестерней, которые расположены на концах короткого рычага.

Усилие, передаваемое на изгибающий ролик, за счёт зубчатой передачи удваивается. На таком станочном приспособлении можно выполнять гибку стержней диаметром до 16 мм.

• Иначе устроены статичные ручные станки или приспособления для гибки арматуры. У них отсутствуют подвижные части, эти станки предназначены лишь для удержания арматурного стержня в одном заданном положении.

Изгиб же стержня производится специальным арматурным ключом или каким-то другим удобным способом. Ширина просвета станка подгоняется с помощью подвижной боковины к диаметру изгибаемого стержня.

Если все-таки объем работ большой и у вас вполне хватает технических знаний, то сделать своими руками ручной гибочный станок для арматуры вполне по силам каждому, поэтому тем более не стоит покупать его на строительном рынке.

Вариант арматурогиба из подручных средств

Перед тем, как приступить к изготовлению, необходимо выполнить детальные чертежи узлов будущего приспособления. Для этого рекомендуется ознакомиться в интернете с готовыми образцами, выполненными по стандартной схеме или выбрать какую-нибудь другую методику, чем гнуть арматуру.

Простой арматурогиб своими руками проще всего выполнить, основываясь на общем принципе действия такого рода устройств, а именно состоящего из трех основных частей:

• массивного основания,
• поворотного механизма в виде большого рычага,
• прочного упора.

Чтобы изготовить такое приспособление, вполне подойдут подручные материалы и инструменты, имеющиеся в любом нормальном гараже. Итак, приготовим необходимые для этого инструменты, тут нам понадобятся:

• углошлифовальная машина с отрезными кругами и шлифовальным диском,
• электрическая дрель с набором сверл по металлу,
• электросварочный аппарат с электродами,
• стандартный набор ручных слесарных инструментов.

Хоть важным этапом и является подготовка комплектующих деталей и узлов, здесь попытаемся приспособить различные подручные материалы. В крайнем случае, недостающее можно одолжить либо у соседа, либо докупить на строительном рынке.

Ручные гибочные станки и приспособления

В современной строительной отрасли ручной труд используется все меньше и меньше. Многие работы и операции в наши дни выполняют разнообразные машины и механические приспособления, причем делают они все это максимально качественно и быстро.

Механизация коснулась и профессии арматурщика, которая всегда считалась одной из самых сложных и ответственных в сфере строительства. Ежедневно представители этой специальности выполняют армирование бетонных конструкций, используя жесткие прутья из стали. Такой процесс характеризуется повышенной трудоемкостью.

Управляется станок для гибки арматуры одним-единственным оператором. Рабочему требуется лишь задавать режим обработки изделий, а все остальное выполняет его механический гибочный агрегат, функционирующий в автоматическом режиме.

Машины для гибки активно используются следующими предприятиями:

• домостроительными комбинатами;
• заводами по изготовлению конструкций из железобетона;
• компаниями, занимающимися монолитным строительством;
• комбинатами по выпуску металлических петлей, скоб, хомутов и иных изделий сложной формы.

Станок для гибки арматуры разумно применять в тех случаях, когда он эксплуатируется каждый день для выполнения большого объема работ. С его помощью производится обработка:

• металлических полос;
• прутков из стали с резьбой;
• арматурной и углеродистой стали;
• сортового проката.

Любой гибочный агрегат достойного качества обеспечивает высокую производительность и безопасность выполнения работ, получение точного сгиба, а также позволяет оператору выбирать способ управления аппаратом (от ножной педали либо вручную).

Описываемые нами агрегаты представляют собой специальное оборудование, которое способно изменять первоначальные размеры и формы стальной арматуры. Это возможно благодаря тому, что в процессе сгибания происходит увеличение размеров и растягивание верхних слоев обрабатываемой детали, а внутренние слои металлического изделия уменьшаются в размерах и сжимаются. При этом участок вдоль оси арматуры, которая подвергается сгибанию, не изменяет своих геометрических параметров.

Небольшие строительные компании могут использовать ручной станок для гибки арматуры, более крупные предприятия, как правило, эксплуатируют гибочное оборудование, оснащенное электроприводом. Популярны, кроме того, и машины, в которых имеется возможность выполнять, как автоматическую, так и ручную гибку.

На отечественном рынке представлены станки различных производителей (и российских, и зарубежных). Они могут характеризоваться разными техническими показателями, но их конструкция и принцип работы остаются неизменными. Любой станок для гибки арматуры имеет три ролика – гибочный, центральный, упорный.

Первые два вращаются в любую сторону (влево, вправо), они монтируются на рабочем диске гибочной машины. А вот упорный ролик предназначен для удержания обрабатываемого изделия, поэтому он крепится около рабочего диска неподвижно. Непосредственно процесс сгибания изделия осуществляется вокруг центрального ролика.

Гибочный станок, оснащенный электрическим двигателем, может иметь разную мощность, конструкцию привода, геометрические габариты и вес. Такое разнообразие позволяет строительным организациям приобретать те установки, которые идеально подходят для них. Гибочный агрегат с электродвигателем может иметь мощность от 1,5 до 5,5 киловатт. Он состоит из далее указанных узлов:

• корпус;
• привод;
• механизм для уменьшения количества оборотов двигателя (иными словами – редуктор);
• панель управления;
• гибочное устройство (упорная рейка, диск, ролики, дополнительные приспособления).

Принцип работы описываемых в статье агрегатов весьма прост. Сначала арматурное изделие размещается на рабочем диске машины между тремя роликами. Затем оператор запускает станок, обрабатываемая арматура при его вращении заклинивается гибочным роликом, после чего происходит сгибание изделия по заданным параметрам. По окончании операции гибочный ролик “отпускает” обработанный (согнутый под определенным углом) стальной или металлический пруток.

Конструкция самодельного гибочного устройства несложная. Малогабаритное приспособление для гибки арматуры включает следующие части:

• рабочий стол, выполненный в виде стальной пластины толщиной 6–8 мм;
• зафиксированные на основе упоры, которые ограничивают перемещение стержня;
• поворотный рычаг с прижимным роликом, деформирующим стальные прутки.

Возможна также простая конструкция, состоящая из автомобильного домкрата, к которому прикреплен пуансон, и вертикальной стойки с закрепленными на ней подвижными опорами. Этот вариант устройства является переносным. Механизм позволяет легко изогнуть арматурный стержень, который касается подвижных роликов и изгибается при перемещении домкратного штока.

Достоинства

Приспособления для гибки арматуры своими руками имеет ряд преимуществ перед стационарными станками заводского изготовления такие, как:

• простая конструкция,
• недорогая в изготовлении,
• хорошая надежность.
• мобильность,
• не нужен источник электроэнергии.

Основание станка

Петля станка

Общий вид станка

Альтернативные способы работы с арматурой

Если вы все-таки собираетесь профессионально изготавливать различные металлоконструкции самостоятельно, то тут стоит посоветовать приобрести недорогой станок заводского изготовления, который будет иметь массу полезных приспособлений в своей конструкции. Обычно такие станки работают на электроприводе и имеют:

• движущаяся часть,
• несколько валов,
• двусторонние упоры.

Посмотреть, как работает такой заводской станок для сгибания стальной арматуры, вы можете на данном видео.

Таблица минимальных радиусов гиба арматуры, прутка и кругляка

Подводим итоги

Определившись с конструкцией устройства, можно самостоятельно изготовить гибочный механизм, предназначенный для придания стальным пруткам необходимой формы. Важно ответственно подойти к разработке документации. Следует использовать проверенные чертежи, по которым изготавливалось гибочное оборудование, или самостоятельно создать эскиз натурного образца.
