Кабельный крепеж

Кабель можно монтировать к перекрытиям без защитных труб и коробов с помощью специального кабельного крепежа. В бытовых условиях для крепления проводов и кабелей небольшого сечения наиболее часто применяют электроустановочную скобу. Как правило, она представляет собой пластиковую, изогнутую в виде дуги или буквы П, круглую или плоскую (в зависимости от сечения кабеля) полоску, которая идет в комплекте с металлическим гвоздем или шурупом. Данная скоба используется для крепления кабеля на перегородках из дерева, мягкого кирпича, штукатурки или пластика.

Бывает также такой кабельный крепеж, как металлические электроустановочные скобы. Они предназначены для монтажа кабеля на любой вид перекрытия с помощью дюбель гвоздей, плотницких гвоздей или шурупов.

Самоклеящиеся площадки. Применяются в тех случаях, когда кабель нужно провести по декоративной поверхности, не повредив ее (например, по мебели). С подошвы площадки отклеивается слой защитной бумаги, и она прикрепляется на гладкую поверхность. Кабель монтируется к площадке с помощью хомута или специального зажима.

Провода также можно крепить с помощью пластиковой стяжки. Для этого в стену вбивают гвоздь или вкручивают шуруп и цепляют за них хомут. Такое крепление чаще всего используют для временной фиксации кабеля на скорую руку.

Если у вас не оказалось специального крепежа, его можно изготовить самостоятельно: для этого нарезают полоски из жести (в крайнем случае, из консервной банки) и используют их как обычную металлическую скобу.

Чтобы быстро и надежно присоединить кабель к источнику питания или прибору, используют различные типы кабельных наконечников. Такое соединение получается весьма надежным и требует меньше усилий при монтаже.

Наконечники применяют в основном для силовых кабелей среднего и большого сечения, хотя в радиоаппаратуре устанавливают и на провода небольшого сечения.

Они бывают медными, алюминиевыми или меднолужеными.

Наконечники различаются также размерами и формой контакта. При монтаже их опрессовывают с помощью специальных клещей.

Существующие способы соединения проводников

Основные способы соединения проводников в доме или квартире

Для соединения проводов могут быть сделаны несколькими способами:

• сварка — наиболее надежный способ, обеспечивающий высокую надежность соединения, но требующий навыков и наличия сварочного аппарата;
• клеммные колодки — просто выполнимое и довольно надежное соединение;
• пайка — хорошо работает если токи не превышают нормативные и соединение не греется до температур, выше нормы (65°С);
• опрессовка гильзами — требует знаний технологии, специальных клещей, но соединение надежное;
• использование пружинных зажимов — wago, СИЗ — быстро устанавливаются, при соблюдении условий эксплуатации обеспечивают хороший контакт;
• болтовое соединение — простое в выполнении, используется обычно в сложных случаях — при необходимости перехода с алюминия на медь и наоборот.

Конкретный тип соединения выбирается исходя из многих факторов. Необходимо учитывать материал проводника, его сечение, количество жил, тип изоляции, количество проводников, которые будут соединяться, а также условия эксплуатации. Исходя из этих факторов и рассмотрим каждый из типов соединений.

Кстати, напомним, почему нельзя напрямую соединять медный и алюминиевый провода. Причин две:

• Такое соединение сильно греется, что само по себе очень плохо.
• Со временем происходит ослабевание контакта. Это происходит потому что алюминий имеет более низкую электропроводность, чем медь, в результате при прохождении тех же токов он греется сильнее. При нагревании он расширяется сильнее, отжимая медный проводник — соединение становится все хуже, греется все больше.

Чтобы избежать подобных неприятностей медные и алюминиевые проводники соединяют при помощи:

• клеммных колодок;
• wago;
• болтового соединения;
• ответвительные зажимы (делают соединения проводов на улице).

Другие типы коннекторов использовать нельзя.

Если надо соединить проводники, имеющий разный диаметр, для получения хорошего контакта не должна присутствовать скрутка. Значит, можно использовать следующие виды:

• клеммные колодки;
• wago;
• болтовое соединение.

Приготовление олифы из подсолнечного масла в домашних условиях

Высыхание растительных масел основано на способности этих масел поглощать из воздуха кислород, что в сырых маслах, однако, происходит очень медленно. Для ускорения этого процесса масло подвергают высокой температуре вместе с веществами, богатыми кислородом, которые частью сами растворяются, частью уступают свой кислород маслу. С этою целью применяется свинцовый сурик, зильберглет, перекись марганца и другие.

При варке для приготовления олифы из подсолнечного масла в домашних условиях надо не забывать, что избыток окислов, или так называемая сушка, вредно отзывается на прочности олифы и приготовленных на ней красок.

Варка масла в небольших количествах домашним способом довольно трудна и требует много навыка, ибо малейший недосмотр может испортить всю работу. Если масло переварено, то оно будет плохо сохнуть и даст отлип, тогда как недоваренное будет иметь свои, не менее существенные недостатки.

Для приготовления олифы может быть пригодно всякое чистое, без посторонних примесей, скоровысыхающее растительное масло. Лучшим маслом в этом отношении надо считать старое льняное масло, именно такое, в котором от времени и долгого стояния успели осесть нечистоты, слизистые вещества и отделиться вода.

Соединение проводов сваркой дает еще более качественный электрический контакт проводов. Но здесь все еще более заморочено, чем с пайкой проводов, так как необходимо наличие:

• сварочного трансформатора;
• навыков сварщика;
• маски (очков) для сварки, специальных перчаток, электродов;
• строительного фена для термоусадочной трубки.

Соединение провода сваркой, можно выполнять только из однородных металлов. Такое соединение проводов можно встретить нечасто, народ у нас не очень любит трудности, а многие электрики не любят такой способ соединения проводов из-за больших затрат времени, но стоит отметить, соединять провода сваркой быстрее, чем паять.

Соединение проводов опрессовкой

Соединение проводов опрессовкой, заключается в сжатии специальными пресс-клещами соединительной гильзы (алюминиевая или медная трубка), в которую вставляются провода. Провода предварительно зачищаются от изоляции на длину гильзы,  затем помещаем провода внутрь гильзы и обжимаем ее для надежности в двух-трех местах.

Гильзы для соединения проводов опрессовкой, бывают медные, алюминевые и медно-алюминиевые, т.е. опрессовкой можно выполнять соединение проводов из меди и алюминия.

Соединение проводов опрессовкой достаточно надежно, если все сделать правильно. Навыки при выполнении соединения проводов опрессовкой также пригодятся вам при сборке электрощита, для опрессовки втулочных наконечников НШВИ.

К минусам можно отнести затраты на пресс-клещи для соединения проводов опрессовкой и гильзы, неразъемность соединения проводов опрессовкой, т.е. опрессовали провод в гильзе и «забыли» про него.

При соединении проводов сваркой проводники скручиваются, а конец их заваривается. В результате образуется шарик из металла, который и обеспечивает в любых условиях стабильное и очень надежное соединение. Причем надежное оно не только в плане электрических характеристик, но и механически тоже — металл соединенных проводов после расплавления образует монолит и вычленить отдельный проводник невозможно.

Сварка — важно нагреть металл, но не оплавить изоляцию

Недостаток такого типа соединения проводов — соединение получается на 100% неразъемное. При необходимости что-то изменить, надо отрезать сплавленный кусок и переделывать все заново. Потому для таких соединений оставляют некоторый запас проводов — на случай возможной переделки.

Из других недостатков — необходим сварочный аппарат, соответствующие электроды, флюс и навык работы. К тому же, занимает сварка немало времени, требуется защищать окружающие предметы, а еще неудобно работать со сварочником на высоте. Потому электрики данный тип соединений практикуют в исключительных случаях.

После остывания место сварки изолируют. Можно использовать изоленту, можно — термоусадочные трубки.

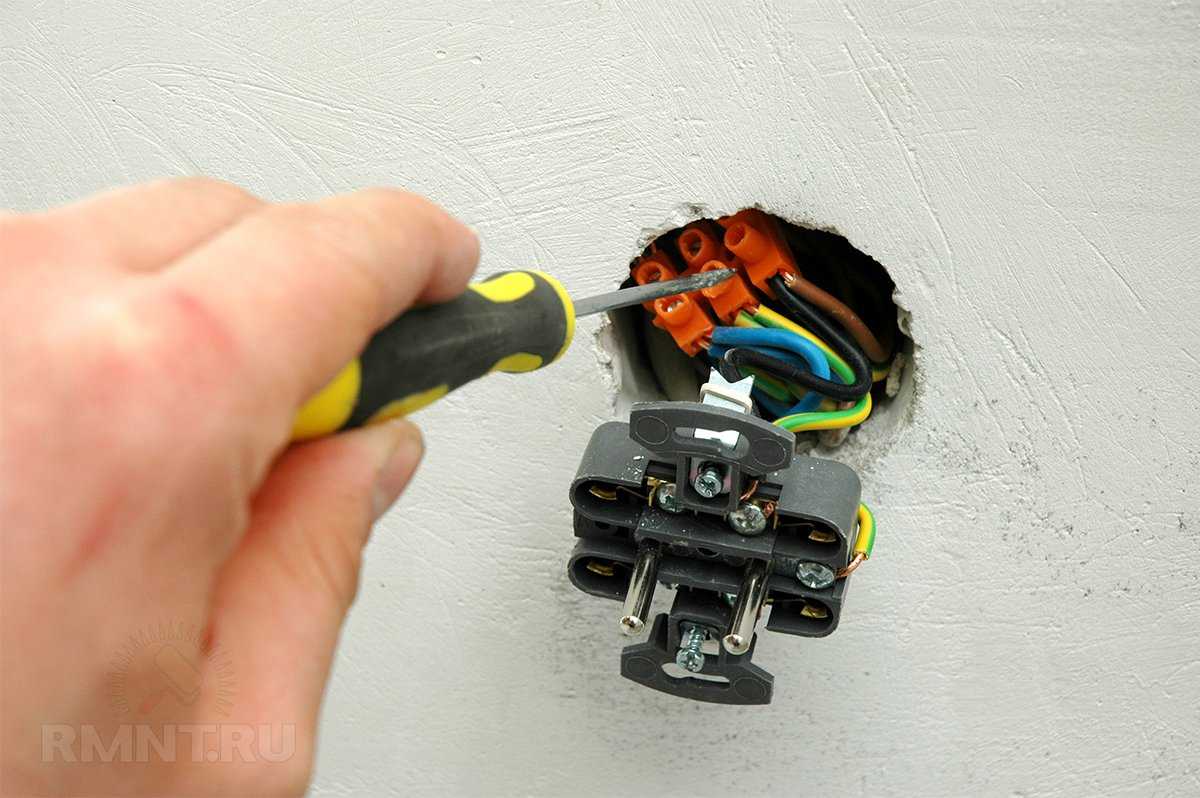

Практические советы по коммутации электрических проводов

Коммутация проводов является очень ответственной работой, при этом процесс сборки цепи имеет массу нюансов, которые для удобства стоит объединить в один список:

1. Зачищайте провода с помощью специальных клещей, так как при снятии изоляции ножом очень часто уменьшается сечение жилы.
2. Всегда снимайте с проводника оксидную плёнку. Применяйте стеклянную шкурку или наждак, используйте специальные жидкости и контактную пасту.
3. Скрутку делайте на пару сантиметров длиннее, а затем лишнее обрезайте.
4. Максимально точно подбирайте диаметр гильзы или наконечника.
5. Заводите проводник под клемму или гильзу/наконечник до самой изоляции.
6. Следите, чтобы изоляция провода не попадала под зажим.
7. Если есть возможность, в тоннельную винтовую клемму заводите и зажимайте там не единичную мягкую жилу, а свёрнутую вдвое.
8. Применяя изоленту, мотайте её с перехлёстом витков в три слоя, обязательно заходите на изолирующую оболочку проводника. Изоленту можно заменить термоусадкой или пластиковыми колпачками.
9. Винтовые клеммные колодки обязательно оборачивайте изолентой.
10. Всегда механически проверяйте прочность соединения — подёргайте проводники.
11. Никогда не соединяйте напрямую медь и алюминий.
12. Прочно крепите кабель возле зоны коммутации, чтобы провод не тянул вниз, и на соединение не оказывалось какое-либо механическое воздействие.
13. Пользуйтесь цветовой маркировкой проводников, допустим, во всей внутридомовой сети коричневый проводник будет фазой, синий — нулём, жёлтый — заземлением.
14. Примите для монтажа всех устройств единую схему подключения (например, фаза на розетках зажимается на правой клемме, а нейтраль — не левой).
15. Самостоятельно маркируйте оба конца всех проводов — шариковой ручкой на внешней оболочке, на расстоянии 100–150 мм от края проводника, пишите его назначение (например, «роз. кухня рабочий стол» или «свет спальня»). Также можно воспользоваться бирками или кусочками малярного скотча.
16. Оставляйте удобный для монтажа запас проводов. Для распределительных коробок, розеток и выключателей нормальной длиной концов будет 100–200 мм. Для коммутации щита могут понадобиться провода длиной до одного метра, чтобы можно было часть из них завести снизу ящика, а часть — сверху.
17. Наружные кабельные каналы подводите к распредкоробкам вплотную, круглую гофру или трубы лучше на несколько миллиметров заводить в корпус.
18. Подключение розеток делаем параллельно, а выключателей — последовательно. Выключатель должен разрывать фазу, а не ноль.
19. Все провода одной скоммутированной скрутки сожмите в жгут и зафиксируйте его изолентой. Внутри коробки разведите изолированные соединения на максимальное расстояние между собой.
20. Применяйте исключительно сертифицированные материалы и специализированный инструмент.

В заключении хотелось бы ещё раз отметить важность качественного выполнения коммутационных работ. На самом деле, применяемые технологии довольно просты, необходимо просто сделать их привычкой, и тогда «культура монтажа» появится сама собой, а проводка будет надёжной и долговечной.

рмнт.ру

25.12.17

Существует множество способов, с помощью которых производится соединение электрических проводов. Какой бы из них вы не выбрали, помните, что 90 % всех неполадок и аварий возникают именно в контактах и кабельных скрутках. Эти места являются зоной особой опасности. Виды соединения проводов могут модифицироваться и комбинироваться.

Соединение проводов опрессовкой

Для опрессовки проводов требуется специальная алюминиевая или медная гильза — она подбирается исходя из размеров скрутки (диаметра пучка), а материал берут тот же, что и у проводников. Оголенные и зачищенные до блеска провода скручиваются, на них надевается трубка-гильза, которая зажимается специальными клещами.

Пример обжима проводников гильзой

И гильзы, и клещи бывают разными, видов несколько. Каждый из них имеет свои правила использования (количество проводов, которые можно упаковывать в гильзу), в которых надо хорошо ориентироваться. Упаковывать провода надо по определенным правилам, измерять размер полученного жгута, подгонять его под требования.

Соединение проводов скруткой

Самый распространенный и самый ненадежный способ — соединение проводов скруткой. Как правило, именно в этом случае чаще всего происходит разрыв цепи. ТПЖ скручивают винтом, а место соединения заматывают изолентой. Вариантов такой скрутки может быть несколько.

К подобному способу нельзя прибегать при работе с медными и алюминиевыми проводниками.

Кабельные сжимы помогают соединять жилы проводов, не разрезая ТПЖ. Сжим состоит из карболитовой коробки и плашки с винтами. Используют в местах ответвления проводов от основной (магистральной) линии.

п.2.1.21«Соединение, ответвление и оконцевание кабелей и жил проводов должны производиться при помощи пайки, сварки, опрессовки или сжимов (винтовых, болтовых и т.п.)»

Клеммные колодки

Одно из самых простых и надежных соединений проводов — через клеммные колодки. Есть они нескольких типов, но практически везде используется винтовое соединение. Есть с гнездами разных размеров — под разные размеры проводников, с разным количеством пар — от 2 до 20 и больше.

Сама клеммная колодка представляет собой пластиковый корпус, в котором запаяно металлическое гнездо или пластина. В это гнездо или между пластинами вставляется оголенный проводник, зажимается винтом. После того, как винт затянут, надо хорошо подергать проводник — убедиться что он хорош зажат. Из-за того что места соединений остаются неизолированными, область применения клеммных колодок — помещения с нормальной влажностью.

Недостаток такого соединения: из-за пластичности металлов — особенно алюминия — со временем контакт ослабевает, что может привести к повышению степени нагрева и ускорению окисления, а это снова ведет к снижению контакта. В общем, периодически соединение проводов в винтовых клеммных коробках необходимо подтягивать.

Соединение проводов в клеммных колодках

Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков, разве что умение пользоваться отверткой. Еще одно важное достоинство — можно без проблем соединять провода разных диаметров, одножильные и многожильные, медные и алюминиевые. Непосредственного контакта нет, потому нет рисков.

Клемные соединение проводов клемами и с помощью клемника

Клемные соединения проводов является наиболее безопасным и долговечным способом фиксации. Клеммная колодка — очень удобный вариант соединения большого количества проводов. Представляет собой пластиковый корпус с находящимися внутри медными винтовыми контактами.

Как правило, колодка рассчитана на 12 и более пар соединения. Если необходимо меньшее количество, лишние можно отрезать ножом.

Скрутка (колпачок) — простейший способ соединения ТПЖ небольшого сечения. Применяют, когда необходимо соединить вместе несколько концов провода. Оголенные жилы скручивают вместе, и на них навинчивают колпачок скрутки.

Соединения проводов клеммами пружинного типа используют для фиксации медных проводников с алюминиевыми. Оголенные концы жил вставляют внутрь клеммы, где они фиксируются пружинным зажимом.

Соединение проводов с помощью клеммника применяют в распределительных шкафах. Они представляют собой закрепленную на специальных диэлектрических зажимах медную планку, которая имеет несколько отверстий для подсоединения проводов с помощью винтовых зажимов. Такой способ используется, когда необходимо соединить определенное количество проводников в одно целое, например, подсоединить несколько подходящих проводов заземления к одному общему.

Соединение проводов пайкой

Если скрученные провода пропаять, то получим соединение проводов пайкой, что гарантирует надежный и качественный контакт, у которого достаточно низкое переходное сопротивление, высокая проводимость и механическая прочность. Но важно пропаять соединение проводов правильно, для этого необходимо:

• облудить соединяемые провода канифолью (флюсом);
• припой должен затекать во внутрь скрутки;
• после остывания припоя можно шлифануть наждачкой, т.к. острые края припоя, могут проколоть изоляцию;
• изолировать соединение проводов.

Но такое соединение проводов пайкой, весьма трудоемкое и требует определенных навыков. К отрицательным сторонам пайки соединения проводов, я бы отнес:

• необходимость изоляции;
• сложность (не каждый умеет хорошо паять), да и у тех кто хорошо паяет, делать это, например, стоя на стремянке или лестнице, мягко говоря, не очень удобно;
• если была допущена ошибка при соединении проводов, их уже нелегко будет разъединить после пайки, поэтому запас проводов и кабелей лучше оставлять больше;
• высокие времязатраты.

Пайка — соединение проводов с помощью паяльника и специальных припоев. Соединение проводов пайкой является трудоемким способом и постепенно отходит в прошлое.

Сначала о технологии пайки. Соединяемые проводники очищаются от изоляции, очищаются от оксидной пленки до чистого металла, скручиваются, потом лудятся. Для этого проводники разогреваются паяльником, прикладываются к канифоли. Она должна покрыть место соединения полностью. Залуженные провода скручивают сначала пальцами, затем дожимают, используя пассатижи. Вместо лужения можно использовать паяльный флюс. Им хорошо смачивают провода, но уже после скрутки.

Затем, собственно, начинается процесс пайки: разогревают паяльником или узкофакельной горелкой место соединения. Когда канифоль или флюс начинают кипеть, берут на жало паяльника некоторую часть припоя, вносят в зону пайки, прижимая жало к проводникам. Припой растекается, заполняя промежутки между проводами, обеспечивая хорошее соединение. При использовании горелки, припой просто вносят понемногу в факел.

Далее, после остывания места пайки, по технологии необходимо смыть остатки флюса (они ускоряют окисление), просушить соединение, покрыть его специальным защитным лаком, после чего изолировать при помощи изоленты и/или термоусадочных трубок.Теперь о достоинствах и недостатках данного метода соединения проводов.

В слаботочных системах пайка — один из самых надежных способов соединения проводов. Но, при разводке электропроводки в доме или квартире, ее критикуют нещадно. Все дело в том, что припой имеет невысокую температуру плавления. При периодическом прохождении через соединение больших токов (бывает, если неправильно подобраны или неисправны защитные автоматы) припой постепенно расплавляется, испаряется. Раз за разом контакт становится все хуже, греется соединение все больше. Если данный процесс не обнаружится, вполне может дело закончится пожаром.

Второй негативный момент — низкая механическая прочность пайки. Дело снова в олове — оно мягкое. Если проводов в паянном соединении много, да если еще они жесткие, при попытке упаковать их, часто проводники вываливаются из пайки — слишком велика сила упругости, которая вырывает их. Потому соединение проводников пайкой при разводке электричества и не рекомендуют использовать: неудобно, долго и рискованно.

Пружинные зажимы для соединения проводов

Один из наиболее спорных способов соединения проводов — при помощи пружинных зажимов. Они есть нескольких типов, но самые распространенные два — клеммники wago (ваго) и колпачки СИЗ. Внешне и по способу монтажа они сильно отличаются, но в основе обоих конструкций лежит пружина, которая создает прочный контакт с проводом.

По поводу этой пружины и идут споры. Противники использвоания wago говорят о том, что пружина со временем ослабнет, контакт станет хуже, соединение начнет все больше греться, что, опять таки, приводит к еще более быстрому снижению степени упругости пружины. Через какое-то время может температура подняться настолько, что корпус (пластиковый) расплавится, ну а что может произойти дальше — известно.

Пружинные зажимы для электропроводки — популярные соединение проводов

В защиту использования пружинных зажимов для соединения проводов можно сказать, что если они использованы в соответствии с рекомендациями производителей, проблемы встречаются очень и очень редко. Хотя есть немало подделок и wago, и СИЗов а также предостаточное количество фоток их в расплавленном виде. Но, в то же время, многие их используют, и, при нормальных режимах работы, работают они годами без нареканий.

Появились на нашем рынке они несколько лет назад и наделали много шума: с их помощью соединение происходит очень быстро и легко, имеет при этом высокую надежность. Есть у производителя конкретные рекомендации по использованию данной продукции:

• wago применять только для одножильных или многожильных проводников сечением от 0,5 мм² до 4 мм²;
• для фиксации и соединения многожильных и проводов малых диаметров использовать зажим CAGE CLAMP — от 0,08 мм² до 35 мм²;


  Что находится внутри зажимов для проводов wago

Внутри этих устройств есть металлическая пластина, которая и и обеспечивает должную степень контакта. Форма и ее параметры пластин разрабатывались и тестировались специально. Тесты проводились на вибрационном стенде в течение многих часов, затем нагревались-охлаждались. После чего проверялись электрические параметры соединения. Все тесты были пройдены на «отлично»  и фирменная продукция показывает себя всегда на «пять».

Вообще, ассортимент продукции фирмы Wago очень широкий, но для монтажа электропроводки или подключения домашней бытовой техники, осветительных приборов, используют два варианта зажимов для проводов: серии 222 (разъемные) с возможностью перезаделать или изменить соединение и серий 773 и 273 — которых называют неразъемными.

Соединение проводов зажимами применяется при монтаже электропроводки внутри жилых и производственных помещений. Винтовые зажимы — это контакты, в которых провод крепят с помощью винтов. Сам зажим также монтируют винтами на подстилающей поверхности.

Ну и в завершение, рассмотрим наиболее простое, достаточно эффективное, удобное, а главное быстрое соединение проводов – самозажимные (пружинные) клеммы. Большое распространение получили пружинные клеммы фирмы Wago , которые позволяют выполнять соединение проводов:

• не обладая какими-либо специальными навыками;
• нет необходимости в покупке специальных инструментов (паяльник, сварочный трансформатор, пресс-клещи);
• у некоторых клемм Wago, есть специальная паста, которая позволяет соединять медные и алюминиевые провода и препятствует окислению;
• не нужно дополнительной изоляции;
• быстрая разъемность соединения (отжал рычажок и вытащил нужный провод).

Клеммы Wago  выпускают для соединения проводов и кабелей от 0,75 до 4 кв.мм., количество соединяемых проводов от 2 до 8. Клеммы Wago

Придумали клеммники Wago в Германии. Пожалуй самый существенный минус — это их цена, средняя стоимость клеммника Wago на 3 провода, будет примерно около 11-12 рублей, поэтому если распределительных коробок очень много, то и суммарная стоимость клеммников Wago выйдет немалая. Не стоит использовать клеммы Wago при электромонтаже проводки с нагрузками более 16 А.

Это основные способы соединения проводов, у каждого из способов есть, свои сторонники и противники, которые готовы спорить до бесконечности о лучшем способе соединения проводов. На мой взгляд, многое зависит от ситуации, где и как необходимо соединить провода, наличие времени на электромонтаж, и где-то можно обойтись клеммниками, а где-то только сваркой.

Видео. Сравнение сопротивления соединений проводов: скруткой, сваркой и клеммниками.

Из видео можно сделать следующий вывод, что соединение проводов пайкой и сваркой имеют одинаковые сопротивления. То есть по физическим свойствам они одинаковы, но соединение проводов пайкой или сваркой позволит замедлить химическую реакцию окисления проводов и сохранит целостность соединения провода на долгие годы. И если есть возможность, то лучше, конечно, использовать соединение проводов пайкой, сваркой или опрессовкой.

Важно при этом помнить, что алюминий окисляется быстрее, чем медь, и окисная пленка на поверхности алюминиевого провода, имеет более высокое переходное сопротивление, чем у медных проводов. Это ухудшает токопроводимость соединения (контакта) и приводит к его нагреву.

Спасибо за внимание.

Похожее

Болтовое соединение

Это соединение собирается из болта любого диаметра, подходящей гайки и одной, а лучше — трех, шайб. Собирается быстро и просто, служит довольно долго и надежно.

Болтовое соединение проводов

Сначала проводники зачищаются от изоляции, при необходимости снимается верхний окисленный слой. Далее из зачищенной части формируется петля, внутренний диаметр которой равен диаметру болта. Чтобы было проще — можно провод обернуть вокруг болта и закрутить (средний вариант на правом рисунке). После все это собирается в таком порядке:

• На болт надевается шайба.
• Один из проводников.
• Вторая шайба.
• Другой проводник.
• Третья шайба.
• Гайка.

Соединение затягивается сначала руками, затем при помощи ключей (можно взять пассатижи). На этом все, соединение готово. Используется, в основном, если надо сделать соединение проводов из меди и алюминия, можно применять и при соединении проводников разного диаметра.

Болтовое соединение проводов, как правило, используют при соединении проводов из разных металлов, то есть, если у нас один провод из меди, а второй из алюминия, при этом между ними необходимо проложить стальную шайбу.

Такое соединение проводов получается весьма громоздкими, его неудобно располагать в соединительных коробках и изолировать. Необходима периодическая протяжка.

Соединение проводов гильзой

Соединение проводов гильзой — отличная альтернатива изоленте. Более того, она обладает некоторыми качествами, которых у изоленты нет. По внешнему виду ТУТ напоминает кембрик, его используют для изоляции открытых участков кабеля и повышения его прочностных и изоляционных свойств. При выполнении работ кусок термоусадочной трубки надевают поверх оболочки или изоляции, а затем нагревают с помощью паяльной лампы, фена, горелки или обычной зажигалки. Уменьшаясь в размерах при нагревании, гильза плотно обхватывает кабель и надежно изолирует его.

Свинцовые и цинковые белила

Главнейшие из них — свинцовые и цинковые белила. По химическому составу свинцовые белила представляют основную углекислую соль. Чистые белила называются цельными и носят марку № 0. Белила с примесью сернокислого барита (тяжелого шпата) называются сортовыми и отмечены № 1, № 2 и № 3. Последние два сорта иногда содержат до 40% тяжелого шпата.

При масляной окраске грунт обыкновенно наводят свинцовыми белилами и поверх их кроют цинковыми.

По своему химическому составу цинковые белила представляют окись цинка. В торговле высший сорт цинковых белил носит название шневейс и отмечен № 0; цинквейс — № 1.

Из более низких сортов и побочного продукта при производстве цинковых белил получается краска цинк-грау.

Обожженный известняк или негашёная известь

Мел, или углекислая известь для стен, имеет обширное применение при составлении клеевых красок, входя в их состав самостоятельно или для разбелов, а также для приготовления замазок и шпаклевок. Лучшие сорта мела носят название мела плавленого, который получается отмучиванием самородков.

В России мел встречается в достаточно чистом виде, не требующем обработки, в Курской губернии и известен в торговле под именем белгородского мела, в особенности замазочный мел, продающийся кулями. Большое применение в малярном деле имеет так называемый шведский мел плавленый. За последние годы появился в продаже прекрасный по качеству вышгородский мел — плавленый и замазочный.

Известь для побелки стен получается из известняка или известкового камня, который находится в разных местностях. Известняк часто содержит в себе глинистые или железистые составные части. В последнем случае он имеет синеватый цвет, обладает большою плотностью и твердостью.

Известь можно получить чрез обжигания известняка в особых печах несколько дней подряд. В начале обжигания из печи будет выделяться густой черный удушливый дым со своеобразным запахом, который затем сменяется белым, что и служит одним из признаков превращения известняка в известь.

Обожженный известняк предоставляет собою негашеную, или едкую, известь в кусках, часто называемую кипелкой, обнаруживающую едкие свойства, быстро разрушающие органические ткани. При продолжительном лежании на воздухе эта известь поглощает из него углекислоту и делается все более и более слабой и менее годной для употребления.

Качественная олифа своими руками из подсолнечного масла

Едкая негашеная известь для побелки стен перед употреблением в дело обращается в гашеную, что достигается посредством гашения ее водою. В ящик, назначенный для гашения, кладут едкую известь и наливают на нее достаточное количество воды, причем происходит гашение, то есть сильное поглощение воды. При этом известь сильно нагревается, кипит и испускает много густого пара;

Если при гашении будет взято много воды, то известь ослабит свою силу, а если мало, то в извести останутся негашеные и, следовательно, негодные к употреблению куски. Это основные аспекты того, как правильно развести известь для побелки стен, если их соблюдать, то приготовление рабочего раствора не покажется трудным делом.

Что касается количества воды, необходимой для гашения извести, то оно не всегда бывает одинаково и зависит от состава и качества взятой извести. Вот почему воду наливают в известь не сразу, но постепенно, пока вся известь погасится.

Известь дает на воде очень распространенную прочную белую краску для дешевых работ по кирпичу и штукатурке.

Известь разрушает органические краски, но с землистыми дает прочные тона.

Шпат, легкий и тяжелый, служит как подмесь в краски для их удешевления; он не влияет на цвет, но ослабляет кровельную способность. Суррогат, хотя и употребительный, но недобросовестный.

Большая часть красок разводится на масле, которое бывает минерального, растительного и животного происхождения. К минеральным маслам относятся нефть, горный воск и др.

В малярном деле употребляются масло и олифу для дерева исключительно растительного происхождения, добываемые из семян различных растений и главным образом льняного семени. О том, какие подходят – можно узнать дальше в статье.

Растительные масла бывают очень разнообразны по своему составу и имеются в продаже в твердом (японский воск), густом (кокосовое масло) и в жидком состоянии (льняное масло).

Все растительные масла на воздухе, при продолжительном стоянии, окисляются, густеют и горкнут.

Жидкие и мажущие масла имеют свойство тягучести, затвердевают и способны образовать красивую эластичную, похожую на каучук массу.

Ко вторым: деревянное, оливковое, миндальное, рапсовое, сурепное, горчичное, буковое, касторовое и др.

Масло льняное добывается прессованием льняного семени. При холодном прессовании получается лучший сорт масла приятного запаха и светло-желтого цвета, что дает возможным употреблять его в пищу.

На маслобойных заводах, однако, холодное прессование считается невыгодным вследствие сравнительно малого выхода масла и заменяется горячим прессованием, причем полученный продукт будет более темного цвета с сильным запахом. Такое масло неочищенное идет почти исключительно для приготовления олифы (вареного масла).

Что касается качества масла, то оно зависит от способа приготовления и качества семени, из которого оно приготовлено.

Так как льняное масло представляет продукт довольно ценный, то его часто подмешивают различными примесями, портящими его качество. Наиболее часто встречающейся примесью льняного масла является минеральное масло. Такая олифа обыкновенно сохнет плохо и дает отлип. Если на нее смотреть на просвет, то получится синеватый оттенок, что, однако, не всегда бывает заметно, ибо в последнее время как подмесь стали употреблять хорошо очищенное минеральное масло (бесцветное).

Из всех растительных масел льняное масло имеет самое широкое распространение в малярном деле, представляя лучший продукт для приготовления льняной олифы.

Масло маковое получается из семян мака прессованием при обыкновенной температуре, или же при нагревании. В первом случае масло будет иметь светлый цвет, приятный вкус и потому такое масло обыкновенно употребляется в пищу. Во втором — темный цвет и горьковатый вкус вследствие обилия примесей делают такое масло пригодным только для технического употребления, как например, при составлении дорогих красящих веществ. Для обыкновенных малярных работ такое масло редко употребляется.

Масло подсолнечное добывается из семян подсолнечника, растущего почти повсеместно в России и засеваемого особенно много в Малороссии, южных губерниях и на Кавказе. Цвет масла золотисто-желтый, в свежем виде имеет приятный вкус и запах и охотно употребляется в пищу. Подсолнечное масло главным образом идет для приготовления светлой олифы, для разведения белых и светлых красок. Сохнет много медленнее льняного. При неумелом приготовлении такая олифа дает отлип и приобретает красный оттенок.

При варке олифы своими руками из подсолнечного масла домашним путем поступают так: берут чугунный котел такою емкостью, чтобы в нем поместилось требуемое количество масла, и устанавливают на кирпичной подставке, по возможности дальше от строений и жилых помещений, всего лучше на открытом воздухе.

Качественное масло наливают не менее как на 4,5-9 см вершка ниже верхнего края котла для того, чтоб во время кипения оно не могло вылиться через край и вспыхнуть.

Под котлом разводят не особенно сильный огонь и, не накрывая котла крышкою, дают кипеть маслу не менее 2 часов, по прошествии которых всыпают понемногу свинцового сурика и зильберглета, считая на 16 кг масла 400 г зильберглета и 100 г свинцового сурика, при постоянном вымешивании деревянным веслом. Маслу дают кипеть 1-1,5 часа, и затем огонь из-под котла надо погасить и дать маслу постепенно охладиться.

Сколько времени нужно варить олифу из подсолнечного масла, с точностью нельзя определить, так как здесь приходится сообразоваться с качеством масла. Обыкновенно придерживаются следующего практического способа для того, чтобы узнать, достаточно ли сварено масло или нет: опускают конец гусиного пера в кипящее масло, и если при этом перо свернется в трубочку, то это может служить признаком, что масло достаточно сварилось, иначе перо не согнется.

Во время варки олифы весьма возможны случаи воспламенения масла. Тогда котел необходимо немедленно накрыть металлической крышкой, но отнюдь не заливать горящее масло водою, что может быть причиною опасного взрыва. Перед тем, как сделать олифу из подсолнечного масла, нужно изучить все технологии и правила безопасности.

Надо вообще заметить, что варки олифы домашним способом следует избегать, качество полученного продукта оказывается не всегда удовлетворительным. Вот почему нет никакого расчета готовить его дома, а лучше приобретать олифу готовой. Покупая масло от солидных фирм, специально занимающихся варкою в крупных размерах, в специально приготовленных для того аппаратах и приборах, можно вполне гарантированно получить однородный продукт хорошего качества, что особенно необходимо при производстве малярных работ.

В некоторых случаях можно сделать олифу из масла холодным путем, прибавляя к сырому маслу от 3 до 5% малярного сиккатива.

Цементин – более дешевый продукт

Дороговизна малярной олифы побудила изыскать средства для замены ее более дешевым продуктом.

После многочисленных опытов, основанных на изучении свойств масел, а также и препаратов, предлагаемых за границей, удалось приготовить состав под названием цементин, достоинство которого вполне определилось в течение последних десятилетий.

Цементин представляет жидкость консистенции обыкновенной малярной олифы, светло-палевого цвета, что делает его удобным для грунтовки под разные цвета масляной и клеевой краски по дереву, кирпичу, цементу, штукатурке, а также в виде самостоятельной краски для недорогих хозяйственных окрасок. Особенно он рекомендуется для грунтовки свежего (нового) дерева, как например, фасадов, крыш, заборов и других деревянных сооружений.

При дешевых работах обыкновенно бывает совершенно достаточно однократной окраски масляной краской, чтобы получить ровную и блестящую поверхность.
