Монтаж гибкого кабеля

Кабель: виды и сферы применения.

Один или несколько проводников (жил), имеющих персональную изоляцию и собранных в общей герметичной оболочке, называют кабелем. Как внутренняя оболочка каждой жилы, так и общая могут быть выполнены из различных материалов: резины, ПХВ, алюминия или свинца. Если условия эксплуатации предусматривают возможность внешних воздействий, то верхняя оболочка может быть дополнительно бронирована покрытием из стали.

Кабель с одной жилой называется одножильным и имеет довольно ограниченную сферу применения. Гораздо большей популярностью пользуется многожильный (2, 3, 4 жилы) медный гибкий кабель. Каждый из них обладает своими преимуществами и недостатками, они различаются по степени гибкости, сечению, весу и цене. Сечение кабеля соответствует силе тока, который он может пропускать.

Твердый (одножильный) медный кабель (провод) применяется в ситуации, когда он после монтажа будет неподвижен. Например, в электродвигателях или внутренней электропроводке. Если нужно запитать оборудование с большим диапазоном движения (к примеру, кран козловой), если устройство проводки требует большого количества изгибов, то оптимально применить гибкий многожильный медный кабель, поскольку он более мягкий.

Нижний ценовой сегмент занимают одножильные провода без защиты. Чем больше жил в кабеле и сильнее его защита (бронирование), тем кабель дороже. От количества жил (от 1 до 37 с сечениями от 0,75 до 800 мм2) и оплетки также зависит и вес. Стоимость медных одножильных кабелей в 3-4 раза выше алюминиевых.

Различают классы гибких медных кабелей и по специфике использования. Например, силовой нашел свое применение при создании кабельных линий передачи и распределения электричества в силовых электроустановках, осветительных сетях, в качестве проводки в жилых и промышленных зданиях. Он характеризуется наличием нескольких жил одинакового сечения, за исключением заземляющей, которая может иметь сечение меньшего размера.

Медный многожильный кабель должен обладать устойчивыми механическими, электрическими и теплофизическими характеристиками, поскольку параметры работы силового кабеля должны оставаться неизменными при работе в любых условиях. Условно они делятся на кабели низкого напряжения (до 1 кВ) и высокого напряжения (до 30 кВ), имеют различный материал внешней изоляции (ПВХ, безгалогеновая, сшитый полиэтилен), различаются по наличию экрана, типу жил, характеру их скрутки.

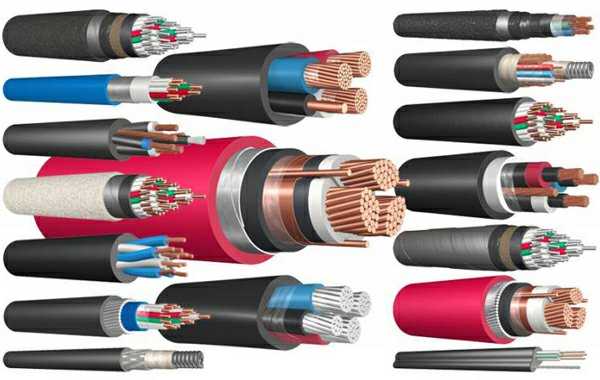

Медные кабели бывают разных видов:

• Контрольные гибкие кабели нашли широкое применение в электромонтажных работах, системах автоматизированной транспортировки, системах безопасности и автоматизации управления.
• Огнестойкие и безгалогеновые кабели отвечают требованиям к повышенной огнестойкости и негорючести для сохранения работоспособности в случае возникновения пожара и для систем пожарной сигнализации.
• Кабели управления обладают повышенной гибкостью для применения в роботах, на конвейерах и транспортерных лентах.
• Кабели для передачи данных с защитой сигнала от внешних помех.
• Кабели для частотных преобразователей и сервоприводов.
• Кабели для передачи данных для оборудования офисов, звукозаписывающих студий, внешних линий связи, для медоборудования. Они имеют конструктивные особенности (попарно свитые жилы, дополнительные экраны).
• Специальные термостойкие кабели с силиконовой оболочкой, выдерживающие температуры до 800 градусов (холодильные или нагревательные установки, сталелитейное производство, кораблестроительная и авиационная промышленность, цементные, стекольные производства, сауны и солярии).
• Крановые кабели, которые необходимы для обеспечения работы подъемных механизмов (краны, подъемники, лифты). Они отличаются высокой устойчивостью к механическим воздействиям, выдерживают скручивающие и растягивающие усилия, имеют химически стойкую оболочку.

И еще много других – всепогодный резиновый кабель, плоский, компенсационный, коаксиальный (радиочастотный), видеокабель, инсталляционный, телефонный, BUS-кабель, кабели с разъемами, для альтернативной энергетики и медиа технологий, спиральный и судовой кабели.

Пример расчета кабеля для домашней электропроводки.

Даже незначительная, на первый взгляд, характеристика электромонтажного короба может оказаться ключевым фактором при выборе необходимого варианта.

Итак, какие свойства могут рассматриваться при покупке изделия:

• Материал. Обращают внимание на безопасность, долговечность, уровень защиты при возможном возгорании.
• Тип конструкции. Кабель-каналы для монтажа электропроводки могут выпускаться в виде гладких или гофрированных труб, траков, лотков и т. д.
• Специфика применения. Характеристики систем, используемых для производственных помещений, частных домов или оборудования могут существенно отличаться.

Например, к пожаробезопасности кабель-короба, используемого для монтажа электропроводки в деревянных домах, предъявляются более жесткие требования, а для проводки, применяемой в подвижных механизмах, не подойдут статичные конструкции.

Кроме того, обращают внимание и на цвет. Этот фактор актуален в случае обустройства открытой проводки, при которой элементы кабель-канала находятся на виду и должны отвечать эстетическим требованиям.

Кабель-каналы выпускают различной расцветки. Самые популярные цвета — белый, стальной, серый, черный, цвет натуральной древесины

Различные виды предназначенных для укладки электропроводки кабель-каналов принято классифицировать именно исходя из конструкционных особенностей. Они в свою очередь зависят от места и условий эксплуатации.

Для электроустановок, состоящих из разных типов кабелей и большого количества электроустановочного оборудования, применяют многосекционные конструкции ( )

Для защиты электросети при строительстве и реконструкции зданий различного назначения используются магистральные кабель-каналы. Отличаются они большим ассортиментом типоразмеров и могут использоваться в качестве электроустановочных линий.

В последнем случае дополняются широким ассортиментом накладных электроустановочных изделий разных производителей. Типовые размеры позволяют выполнять проекты любой сложности.

Магистральный или парапетный кабель-канал устанавливается непосредственно на стену с помощью шурупов, двухстороннего скотча, клеевого раствора

В комплектацию системы входят короба длиной 2 метра и различные аксессуары, которые служат для соединений каналов на прямых плоскостях, на внешних и внутренних углах, для Т-образных соединений.

Системы кабель-каналов, которые планируют использовать как электроустановочные, дополняются распределительными коробками, рамками-суппортами для установка розеток, выключателей и т. п.

Существуют также мини кабель-каналы, которые используют при проводке телефонных или силовых линий, информационных кабелей. Вместительность такого короба рассчитана на один-два провода

Напольные кабель-каналы используются в помещениях с большой площадью, а также там, где проводка проходит под полом. Они помогают в организации функционального рабочего места.

Напольные конструкции имеют обтекаемую форму, отличаются высокой прочностью на сжатие. Для подключения электроустановочных изделий используются колонны, модули-башенки, которые могут расширяться, устанавливаться одна на другую.

Для плотного прилегания к полу и дополнительной защиты электропроводки напольные кабель каналы могут комплектоваться резиновыми уплотнителями. На стыках двух коробов используют защитные накладки

К напольным конструкциям предъявляются особые требования по прочности. Повышения устойчивости к механическим нагрузкам производитель добивается за счет применения более прочных материалов, например, алюминия.

Конструкция пластиковых изделий укрепляется с помощью перегородок, которые одновременно служат принудительными разделителями для разных типов проводки.

Угловые соединительные элементы облегчают и улучшают монтаж кабель-каналов, а принудительные распределители обеспечивают качественную прокладку информационных коммуникаций

Плинтусные каналы применяются в качестве плинтуса и монтируются по всему периметру помещения. Чтобы провести ответвление напольного или стенового канала от плинтусного, используются специальные адаптеры, которые одновременно могут служить распределительной коробкой.

Для удобства монтажа и улучшения внешнего вида производители постоянно работают над усовершенствованием кабель-каналов. Розетки и выключатели могут устанавливаться над коробами или в сам короб.

Мультимодульные коробки и рамки-суппорты позволяют установить несколько электроустановочных изделий рядом. Встроенные разделители в коробах и аксессуарах предотвращают излом кабеля на поворотах, позволяют создать два независимых канала — для силовой и телекоммуникационной проводки.

Некоторые модели электротехнических коробов имеют двойной замок, с помощью который более плотно соединяется крышка с коробом. Это позволяет производить монтаж на потолке, а также более плотно укладывать внутри канала кабель, размещать рядом с ним гофротрубу.

В коробе с плотной крышкой используется до 100% полезной площади, тогда как системы с одинарным замком могут заполняться не более чем на 70%.

Изменяемые внешние и внутренние угловые соединители дают возможность менять градус угла, они выпускаются для всех типоразмеров коробов

Чтобы скрыть щель между коробом и стеной и предотвратить накопление пыли в самом канале используется мягкий уплотнитель, который производитель крепит на основании короба и аксессуаров.

Монтировать проводку гораздо легче при наличии держателя, который устанавливают на перегородку или на боковую сторону короба. Рамка для кабель-каналов может подходить и для коробов с шириной крышки 75 мм и для крышки шириной 60 мм

Предназначение перфорированного короба — установка в электрораспределительных шкафах. Он хорошо вентилируется, имеет небольшой вес, позволяет выполнить аккуратную и эстетичную разводку проводов. Недорогая конструкция часто используется там, где внешний вид изделия не играет роли.

Каналы имеют зубцы, которые можно удалить в нужном месте при необходимости, например, при заведении провода в ответвление, розетку или выключатель. Шаг перфорации рассчитан на совпадение с шагом контактных зажимов модульной аппаратуры.

Отверстия на основании перфорированного короба ускоряет монтаж и увеличивает качество установки. Зубцы при необходимости легко удаляются

Гибкие кабель-каналы могут выпускаться в виде цепей — многосекционных конструкций, которые изгибаются в одной плоскости, по всей длине. Отдельные элементы трака соединяются между собой шарнирной сцепкой. Изготавливаются из алюминия, пластика, нейлона, стали и могут отличаться по высоте, длине и шагу.

Траки служат для предотвращения механических повреждений силовых, сигнальных кабелей, их попадания в подвижные части механизмов. Они также защищают от пыли и грязи, служат для прокладки проводки и кабеля на необходимое расстояние.

Кабель-каналы применяются для автоматизированных механизмов, станков ЧПУ, для подсоединения электротехнических устройств, установленных на дверях распределительных щитов

Кабельные траки могут быть открытого и закрытого типа. Закрытые кабель-каналы для электропроводки используют, если нужно обеспечить качественную защиту от попадания в канал пыли, инородных предметов. Открытые энергоцепи устанавливают в тех случаях, когда необходимо отдать предпочтение легкости и простоте монтажа.

Одной из гибких систем является также кабель-канал с функцией трехмерного кругового вращения. Такие каналы используются при создании роботов и роботизированных механизмов. Их конструкция состоит из отдельных элементов, каждый из которых, если возникает такая необходимость, может быть добавлен или удален.

Защитить электропровод, находящийся внутри таких гибких кабель-каналов можно с помощью стяжек. Сам электротехнический канал предохраняют от натяжения с помощью монтажных кронштейнов

Для прокладки электропровода используют как обычные трубы ПВХ, так и изделия, созданные специально для электросетей. При выборе жесткой или гибкой трубы учитывают, где будет прокладываться кабель, условия его эксплуатации, необходимость защиты от ультрафиолетовых лучей, эстетические предпочтения.

К выбору сечения энергоснабжающего кабеля для внутренней проводки нужно подходить достаточно серьезно. Прежде чем купить кабель, следует определить общую нагрузку на него и сечение жил, способное транспортировать такое количество тока. От этого зависит безопасность, поскольку неправильный выбор может привести в лучшем случае к перегреву, а в худшем – к нарушению изоляции, короткому замыканию или даже пожару. Это может случиться, если для устройства проводки будет выбран кабель меньшего сечения, чем необходимо.

Основным показателем для расчета служит общая токовая нагрузка или, проще говоря, величина тока, которая может быть беспрепятственно пропущена кабелем при длительной работе всех точек потребления.

Количество электроприборов, которые мы эксплуатируем ежедневно, у всех разное. Но каждый из них потребляет определенное количество тока, которые можно узнать из их паспортов. Сложив все показатели, получим общую потребляемую мощность в кВт. Определить необходимую силу тока можно либо воспользовавшись таблицами, либо по формуле (школьный курс физики).

Например, с утра были включены одновременно электрочайник, микроволновка, тостер и кофеварка. Суммарное потребление тока составит около 22 А. С учетом того, что работают и другие постоянные потребители: телевизор или компьютер, холодильник и освещение, потребление может возрасти до 25 А.

Правила устройства электроустановок официально регламентируют параметры стандартной квартирной электропроводки, которая рассчитывается на максимальную потребляемую величину тока 25 А (на эти величины рассчитаны автоматические пробки на щитке ввода). Проводку рекомендуется выполнять медным кабелем с сечением 5 мм2 (соответствует диаметру кабеля 2,5 мм).

При этом сечение жилы не должно быть меньшим 2,5 мм2 (диаметр проводника – 1,8 мм). Для розеток оптимально применять медный кабель с сечением жил 2,5 мм2, для выключателей – 1,5 мм2. При наличии дополнительных энергопотребляющих приборов (электроплита или электродуховка) к ним подводят кабель сечением не менее 4-6 мм2.

Такой выбор сечения медного многожильного кабеля является очень популярным и распространенным среди электриков, поскольку известно, что медный кабель сечением 1,5 мм2 способен «выдержать» нагрузку более 4 кВт (19 А), 2,5 мм2 – 5,9 кВт (27 А), 4 и 6 мм2 – свыше 8 и 10 кВт. Этого вполне достаточно для включения необходимых электроприборов, а в некоторых случаях даже создает определенный резерв.

Маркировка медных многожильных кабелей.

Маркировка, которую имеет гибкий многожильный медный кабель, содержит буквенные и цифровые значения. Чтобы выбрать нужное изделие, необходимо ориентироваться в этих обозначениях.

Материал жил, как правило, обозначается первой буквой (обычно это буква А, которая обозначает алюминий). Медная жила не маркируется.

Второе буквенное обозначение говорит о материале оболочки кабеля. Третье означает изоляционное покрытие жил:

• В или ВР – ПВХ-покрытие,
• П – полиэтиленовое,
• Р – резиновое,
• Н – наиритовое (из негорючей резины),
• Ф – фальцованное (металлическое),
• К – капроновое,
• О – оплетка из полиамидного шелка,
• С – стекловолоконное,
• Э – экранированное,
• Г – с гибкой жилой.

Если резиновая изоляция защищена дополнительной оболочкой, то сокращенное название покрытия может стоять после обозначения изоляционного материала.

Четвертое буквенное обозначение описывает конструкционные особенности: Б – бронированный лентами, К – бронированный круглой проволокой, Т – для прокладки в трубе.

Цифрами в маркировке обозначают (по порядку): количество жил, площадь сечения, номинальное напряжение сети.

Для скрытой или неподвижной наружной проводки чаще всего применяют кабель медный плоский 2-х или 3-х жильный с одинарной изоляцией (ППВ) или круглый (до 5 жил) с двойной изоляцией (ПВС). Шнуры для подключения любых бытовых приборов к источнику питания обычно бывают с медными скрученными жилами в двойной изоляции (ШВВП).

Прокладывать в земле можно круглый медный четырехжильный кабель в двойной изоляции ВВГ, а в воде – ВВП. Именно марка ВВГ пользуется у строителей наибольшим спросом, поскольку он может применяться для монтажа сетей с нагрузкой от 0,6 до 6 кВ. Не меньшей популярностью пользуется типа КГ – медный гибкий кабель с резиновой изоляцией.

Причем резиновое покрытие со специальными добавками позволяет прокладывать его даже в вечной мерзлоте. Для трасс, которые протягиваются в грунте, тоннелях или открытым способом самым востребованным остается бронированный кабель ВБбШв, имеющий двойную ПВХ-изоляцию и защитное покрытие из металлической ленты в два слоя.

Материалы для кабеленесущих систем

Все материалы, используемые при изготовлении электротехнических коробов, отвечают основным требованиям по безопасности, прочности и эстетичности. Но различия все же существуют, и они по-разному отражаются на качественных и эксплуатационных свойствах кабель-каналов, их стоимости.

Пластиковые изделия предназначены для прокладки электрических линий открытого типа как слаботочных, так и силовых. Могут применяться для монтажа электропроводки в жилых, офисных, производственных зданиях, административных учреждениях.

Изготавливают их из композиций на основе ПВХ со специальными добавками, которые обеспечивают изделиям пластичность, устойчивость к различным негативным факторам — воздействию агрессивных химических веществ и ультрафиолета.

Изделия из ПВХ могут использоваться в диапазоне температур от -32 °C до 90 °C и монтироваться при температуре от -15 °C до 60 °C.

Электро-короба из пластика не подвержены коррозии, легко монтируются и имеют простую систему креплений. Они находятся в низкой ценовой категории, благодаря этому заслужили наибольшую популярность. По форме могут быть прямоугольные (встречаются чаще всего), треугольные, плоские, с круглым сечением.

Кабель-каналы должны иметь глянцевую поверхность, чтобы можно было легко очистить их от пыли, а изделия белого цвета не должны желтеть под действием ультрафиолета

Материал, из которого изготавливают кабель-канал, является самозатухающим. При коротком замыкании с помощью электротехнического короба удается снизить до минимума вероятность возгорания.

Алюминиевые кабеленесущие системы служат защитой от электромагнитных помех. Используются для открытой проводки в помещениях разного назначения — в медицинских учреждениях, промышленных предприятиях, в офисах.

Ассортимент алюминиевых кабель-каналов позволяет значительно облегчить монтаж проводки, а встроенный разделитель послужит защитой от электромагнитных помех

Производят их из анодированного алюминия. Материал помогает обеспечить стабильную работу систем телекоммуникации — он препятствует возникновению помех, защищая от электромагнитного воздействия.

Кроме того, отличается стойкостью к действию ультрафиолета, высоких температур. Аксессуары к алюминиевым коробам изготавливают из окрашенного АБС-пластика или поликарбоната.

Изделия из алюминия имеют прочность до 20 Дж и долгий срок службы. Это особенно важное качество для напольных и промышленных электротехнических коробов.

Металлические короба изготавливают из рулонной холоднокатаной стали, оцинкованной горячим способом, которая защищает металл от коррозии сроком до 10 лет

Параметры выбора силового кабеля КГ.

Универсальное решение для устройства системы электроснабжения – применение силового кабеля КГ, назначение которого – передача и распределение постоянного (до 1000 В) или переменного (до 660В/400Гц) напряжения. Незаменимым, в отличие от большинства марок силовых кабелей, он оказывается для подключения потребителей на открытых площадках, в условиях повышенной влажности, воде.

Поэтому при выборе кабеля КГ, изучая маркировку, кроме сечения токопроводящих жил, необходимо учитывать параметры гибкости и дополнительные характеристики для конкретных условий эксплуатации. А вот показатели гибкости такого кабеля можно узнать из его сертификата, например, кабель с сечением жил до 4 мм2 способен выдержать 30000 циклов изгиба без потери рабочих параметров.

Для эксплуатации кабеля в условиях тропической жары следует выбирать изделия с оболочкой, способной противостоять действию грибков и плесени (дополнительная буква Т в маркировке – тропическое исполнение). Для прокладки в условиях низких температур должна быть маркировка ХЛ; при повышенных требованиях к химической устойчивости, невосприимчивости к маслам и растворителям, при пожаробезопасности нужно применять кабель КГ-Н.

Приобретая такой кабель, следует еще учитывать внешние нагрузки, Так, растягивающие усилия могут иметь наибольшее допустимое значение 2 кг/ мм2 общего сечения кабеля, т.е. 3-х жильный кабель с сечением жилы 4 мм2 может выдержать предельную нагрузку на растяжение не более 24 кгс.

Наличие у данного элемента проводки специальных креплений даст возможности надежно и прочно закрепить его на поверхности любого материала и проложить требуемые виды проводки, на достаточно высоком уровне монтажа.

Что позволит не беспокоится о возможном демонтаже и повреждении всей структуры во время соприкосновения с отдельными элементами дверей и дверного полотна при эксплуатации.

Крепления как правило, должны выполняться с прочного металла и иметь дополнительные технические отверстия, для выставления всего кабеля на выбранной поверхности при монтаже. Тем самым обеспечив надежный и плодный вид примыкания к поверхности.

Выводы и полезное видео по теме

В случае с открытой проводкой, при которой потенциальный источник воспламенения остается не локализованным, главным критерием выбора среди множества видов кабель-каналов для электропроводки должна стать безопасность.

Именно поэтому необходимо тщательно изучить технические характеристики и условия эксплуатации изделий. Еще лучше посоветоваться со специалистом-электриком.
