Самодельный гибочный мини станок для стальных полос

Основные принципы

Гнутье металла осуществляется различными методами. Часто используется сварка, однако температурное воздействие способно изменять форму и свойства готового изделия. Это снижает эксплуатационные свойства и точность изготовления.

Самодельный гибочный мини станок для стальных полос

Изделие деформируется на те значения, которые находятся в заданных пределах. Они зависят от следующих параметров:

  • Толщина металлического листа;
  • Сколько составляет угол перегиба;
  • Насколько прочен материал;
  • Скорость и время выполнения процедуры.

Именно от них будет зависеть показатель допустимой деформации. Следующим этапом является выбор типа гибки.

Технология гибки – основные сведения

Сгибание металла выполняют без сварочных швов, что позволяет избежать коррозии в дальнейшем и получить изделие повышенной прочности. Деформация не требует значительных усилий и выполняется, как правило, в холодном состоянии.

Исключение составляют твердые материалы, вроде дюрали или углеродистых сталей. Технология гибки листового металла разрабатывается соответственно поставленным задачам в таких вариантах, как:

  • радиусная,
  • многоугловая,
  • одноугловая,
  • п-образная.

Отдельный случай – сгибание с растяжением. Данную технологию применяют при изготовлении деталей с большими радиусами гибки, небольшого диаметра. При изготовлении деталей своими руками, процесс сочетают с такими операциями, как резка или пробивка.

Для обработки в домашних условиях хорошо подходят мягкие виды металлов и сплавов, такие как латунь, медь, алюминий. Изготовление изделий методом сгибания выполняется на вальцовочных или роликовых станках, либо вручную.

Последняя процедура довольно трудоемкая. Гибку производят при помощи плоскогубцев и резинового молотка. Если лист небольшой толщины, используют киянку.

Виды оборудования

Для современного процесса по сгибанию металла имеется немало вариантов новейших аппаратов. На производстве обычно применяются прессы, которые можно разделить на следующие виды:

Из всех вышеописанных видов оборудования наиболее современным является ротационное. Оно действует в автоматическом режиме, и рабочему не нужно заранее рассчитывать оптимальное значение усилия.

Автоматизированными считаются и поворотные прессы. Здесь отправляется один лист в устройство, который необходимо расположить его как необходимо по заданию. Чаще всего применяется на небольших предприятиях, где работают с металлическими деталями.

Гибка и гнутье листового металла

Самодельный гибочный мини станок для стальных полос

  • Основные принципы
  • Типы гибки металлических изделий
  • Виды оборудования
  • Ручная работа
  • Самостоятельное изготовление станка

Гибка металлической полосы в кольцо и на ребро

Как согнуть металлическую полосу без потери прочности и добиться точности конфигурации знают не все. Чтобы не изобретать велосипед — читайте наши советы!

При работе с металлом часто приходится иметь дело с изготовлением изделий из стальной полосы — скоб, хомутов, кронштейнов. Но как согнуть металлическую полосу без потери прочности и добиться необходимой точности конфигурации знают не все. Тем не менее, это достаточно простая операция, которая не требует инструментов особой сложности. Только в случае гибки полосы на ребро необходимо довольно сложное приспособление, которое самому изготовить непросто.

Гибка полосы под углом (60, 90, 120 0 …) в сторону плоскости производится на обычных слесарных тисках, если требуется изготовить единичное изделие или несколько штук. В случае мелкосерийного производства понадобится станок для гибки металлической полосы. При необходимости его можно сделать своими руками.

Гибка на ребро

Операция выполняется на роликовом станке, изображённом на рисунке.

Самодельный гибочный мини станок для стальных полос

Следует учитывать две особенности этого станка:

  • верхняя направляющая бруска основания должна иметь паз, точно соответствующий размеру деформируемой металлической полосы;
  • рабочий ролик и верхнюю часть полосы необходимо смазывать консистентной смазкой.

Таковы основные несложные приёмы ручной гибки полосового металла.

По указанным здесь адресам вы можете выбрать и приобрести станок для гибки металла.

Гибка под острым углом

В этом случае используется оправка, имеющая требуемый угол. Она устанавливается в тиски вместе с заготовкой, как указано на рисунке (высокой стороной к заготовке). Заготовка деформируется ударами молотка до касания скоса оправки.

Гибка под прямым углом

Полосовую сталь будем гнуть в слесарных тисках. Заготовку устанавливаем (зажимаем) в тиски.

Самодельный гибочный мини станок для стальных полос

Выполняем это таким образом, чтобы сторона с риской места гиба была обращена к неподвижной губке тисков (от рабочего). При этом риска должна быть выше губки тисков примерно на 0,5 мм. Удары молотком следует наносить в направлении неподвижной губки тисков.

Гибка полосового металла

На нашем сайте продолжается серия статей, посвящённая обработке металла. О том, как листы и рулоны из состояния поставки распускаются на полосы (штрипсы), мы рассказывали в статье «Линии продольной резки металла».

Гибка металла производится на специализированном оборудовании или вручную. Как это происходит на импортном оборудовании, мы рассказывали на примере продукции итальянского станкостроительного концерна «WARCOM». Об использовании для этих целей отечественных листогибов мы рассказывали в статье о Липецком листогибочном заводе.

Сегодня расскажем о ручной гибке полосового металла.

  1. Ручная гибка полосового металла
  2. Гибка под прямым углом
  3. Гибка под острым углом
  4. Изготовление скоб и хомутов
  5. Гибочное соединение
  6. Гибка на ребро

Гибка полосы в кольцо

Полоса помещается между роликов и прижимается с помощью винтового механизма. При вращении приводного ролика полоса начинает двигаться между ним и опорными и загибаться в сторону привода. После полного прохода полосы получается практически идеальное кольцо.

Такой самодельный станок для гибки полосы практически ничем не отличается от заводского. При правильном выборе металла для роликов и прижимного устройства, мелкосерийное производство, например для изготовления декоративных оград, ворот или каркасов козырьков и навесов, возможно даже в домашнем гараже, не говоря уже о слесарной мастерской.

Гибка полосы на ребро

Если гибка производится часто на полосах различной ширины, то нужно сделать несколько колодок с прорезями, соответствующими тому калибру, который обрабатывается. Но самодельный инструмент, при всей своей привлекательности и дешевизне, все же уступает промышленному, функционал которого значительно выше.

Ручной инструмент производится в виде универсальных приспособлений, в которых только меняются насадки и рычаги, или в виде целых наборов, где каждый механизм выполняет только одну, максимум две функции. Самодельный гибочный мини станок для стальных полос

При этом их стоимость не слишком высока даже для домашнего мастера. Поиск необходимых деталей для самодельного станка, сборка, подгонка и настройка будет стоить не намного меньше, даже в случае надлежащей слесарной квалификации. Если не покупать самые дешевые инструменты, то работать станки для гибки будут на протяжении десятилетий.

Гибка полосы при помощи тисков

Сначала рассмотрим вариант гибки на слесарных тисках под углом 90 0 . Для этого необходим брусок квадратного сечения из стали. Самодельный гибочный мини станок для стальных полос

После того, как такой «сэндвич» будет крепко зажат, берем обычный молоток и легкими ударами загибаем полосу в сторону бруска. Если требуется, чтобы поверхность загиба не имела повреждений от ударов, то нужно использовать медную или латунную прокладку, по которой будем наносить удары молотком, а уже от нее усилие будет передаваться на полосу.

Таким образом можно согнуть полосу под любым углом, важно только подобрать опорный брусок с нужным углом среза. Без такой твердой опоры добиться нужного угла будет очень трудно.

Похожие операции производятся и при изготовлении хомутов, только в этом случае в роли матрицы используем толстостенную трубу или пруток нужного диаметра. Как и в случае с прямоугольной гибкой, удары молотком наносятся в сторону неподвижной губки тисков. Такая гибка полосы — процесс медленный и требует аккуратности.

Гибочное соединение

Полосовую гибку широко применяют при гибочных соединениях деталей. Соединение может быть полностью гибочным, как показано на рисунке. Здесь крепежное усилие создается изгибом одной детали (часто деформируются все соединяемые детали).

В целом ряде случаев, полосовая гибка играет вспомогательную роль. Она может, например, усиливать резьбовое соединение.

Самодельный гибочный мини станок для стальных полос

На рисунке примеры полосовой гибки и усиления резьбового соединения гайка-болт: шплинт и стопорная шайба.

Изготовление скоб и хомутов

Для изготовление скобы следует применить брусок-оправу, толщина которого будет ровна проёму скобы. Далее, следует закрепить в тисках, как указано на рисунке, полосу с оправкой и изогнуть сначала одну сторону, а потом – другую.

Самодельный гибочный мини станок для стальных полос

Для изготовления хомута следует оправу закрепить в тисках и на ней изогнуть полосу (смотри рисунок). Затем, отогнуть концы хомута, оснастку освободить из тисков и на столе верстака придать молотком детали окончательную форму.

Удары молотком не следует наносить по самому хомуту, чтобы не оставить на нем царапины, забои и вмятины. Их следует осуществлять через медную пластинку небольшой толщины, т. к. она хорошо перераспределит усилие удара.

Изготовление трубы без применения станка

Домашние умельцы изобрели массу способов сгибания металлического листа в трубу без применения станка.

Предлагаем рассмотреть простейший вариант с использованием походящей по размерам болванки. Изготавливают её из старой трубы подходящего диаметра.

Лист металла раскладывают на полу, отрезают от него кусок нужной длины. Чтобы определить нужный размер, требуемый диаметр трубы умножают на 3,14 и прибавляют 30 мм на шов.

К болванке с двух сторон приваривают перпендикулярно одна к другой по паре трубок. В их отверстия должен свободно вставляться лом.

Рекомендация мастера: способом сгибания металлического листа при помощи болванки удобно изготавливать трубы не более метра в длину.

Чтобы воспользоваться приспособлением, потребуются усилия трех человек. Болванку укладывают на край листа. Один человек встает сверху, двое других накручивают металл на болванку, проворачивая лом на 90 градусов.

Всю длину листа скручивают таким способом, оставшийся край подбивают молотком. Шов закрепляют при помощи сварки.

Нужно учесть, что радиус сгиба листового металла зависит от его толщины и способа изготовления. Горячекатаная сталь больше подходит для труб, из холодного проката изготавливают профильные изделия.

Как выполнить гибку под прямым углом

Для сгибания скобы из металлического листа потребуется набор инструментов и приспособлений, состоящий из:

  • тисков,
  • молотка,
  • электропилы,
  • бруска,
  • оправы.

Длина полоски изготавливается по схеме, с тем расчётом, что на каждый загиб должен приходиться запас по 0,5 мм, плюс еще миллиметр на сгибы с обеих сторон. Заготовку помещают в тиски с угольниками. Зажимая её по линии сгиба, обрабатывают молотком.

После этого будущую скобу разворачивают в тисках, зажимают оправой и бруском, формируют другую сторону. Заготовку вытаскивают, отмеряют необходимую длину сторон, выполняя загибы по низу.

Треугольником сверяют правильность угла, подправляя молотком неточности. При выполнении обеих операций, заготовку поджимают бруском и оправой. Готовую скобу подпиливают до нужного размера.

Как изготовить листогибочный станок самому

Для придания металлу нужной конфигурации, жестянщики используют листогиб. Но как поступить мастеру, у которого специального оборудования под рукой нет?

На деле вопрос, как гнуть листовой металл в домашних условиях, решается просто. Достаточно использовать собственную смекалку и элементарные приспособления, чтобы изготовить простенький станок.

Чтобы изготовить сгибатель для металлического профиля, потребуются:

  • двутавровая балка 80 мм,
  • крепеж (болты),
  • петли,
  • уголок 80 мм,
  • струбцины,
  • пара рукояток.

Понадобится также аппарат для сварки и устойчивый стол, на котором закрепляют готовый станок.

Основу устройства составляет двутавровая балка, к которой двумя болтами прикручивают уголок, удерживающий заготовку в процессе сгибания. Под него методом сварки крепятся три дверные петли. Вторую их часть приваривают непосредственно к уголку.

Чтобы станок легко поворачивался во время сгибания листового металла, к нему с двух сторон приделывают ручки. Струбцинами готовый станок крепят к столу. Перед укладкой заготовки уголок откручивают или приподнимают. Лист прижимают, выравнивают по краю и загибают, поворачивая станок за рукояти. Самодельное устройство годится только для обработки заготовок незначительной толщины.

Как согнуть стальную полосу на ребро и сделать кольцо

Согнуть вручную полосу в кольцо плашмя не представляет особого труда и не требует больших усилий, тогда как гибка на ребро (по узкой стороне) не так проста и довольно трудоемка. Эта работа для крепкого мужчины, особенно если поперечные размеры полосы большие. Но если воспользоваться небольшой хитростью, то тогда с ней справится даже старшеклассник или пожилой человек.

Понадобится

Из материалов, собственно, кроме стальной полосы, понадобятся две пары стальных пластин разных размеров.

Приготовим следующие инструменты и приспособления:

  • Наковальню из ж/д рельса;
  • болгарку с отрезным диском;
  • пассатижи;
  • рулетку и мел;
  • сварочный аппарат;
  • увесистый молоток.

Процесс гибки полосы на ребро

Укладываем наковальню набок на массивное и прочное основание. Вырезаем из разных по размеру уголков по паре приблизительно квадратных пластин. Пользуясь болгаркой и пассатижами, закругляем по два угла каждой из них.

Примерно на середине одной стороны больших пластин намечаем и выполняем горизонтальный рез длиной, равной высоте подошвы рельса. От его конца вниз под углом, совпадающим с наклоном шейки рельса, выполняем второй рез.

Кладем стальную полосу, которую предстоит гнуть, поперек наковальни.

К полосе, удерживаемой на ребре, прикладываем с двух сторон меньшие пластины, которые плоской гранью соприкасаются с боковой частью головки рельса.

Удерживая в таком положении пластины, с расположенной между ними заготовкой, прихватываем их к наковальне сваркой.

Убедившись, что заготовка свободно скользит между ограничителями, выполняем сварку по их периметру.

Точно также, используя полосу в качестве шаблона, привариваем большие пластины к подошве и шейке рельса благодаря вырезам. Убеждаемся, что полоса свободно, без заеданий, перемещается между двумя парами ограничителей в продольном направлении в обе стороны.

Укладываем заготовку одним концом между меньшими ограничителями, приваренными к подошве наковальни, и начинаем размеренно и с одинаковым усилием наносить удары по верхнему ребру полосы, постепенно проталкивая ее от головки к подошве наковальни.

Если полоса дает выгиб в бок, то устраняем его ударами молотка в противоположном направлении.

Достигну середины полосы, заводим ее другим концом в ограничители и повторяем предыдущую операцию.

Постепенно свободные концы заготовки начнут сходиться, и в зависимости от их взаимного расположения, регулируя место и силу ударов, добиваемся того, чтобы ее концы уперлись друг в друга.

При наличии боковой кривизны, изделие подвергаем рихтовке на плоской и твердой поверхности.

Ручная гибка полосового металла

Ручная обработка металлических полос – это трудоёмкая операция, в большинстве случаев требующая специальной подготовки рабочего и соответствующего инструмента. Эту операцию выполняет слесарь на специально оборудованном рабочем месте:

  • слесарный верстак, оснащённый соответствующими тисками;
  • набор слесарного инструмента.

Рассмотрим несколько несложных операций с полосовым металлом.

Ручная работа

Самодельный гибочный мини станок для стальных полосТакая работа производится обычно ручными ножницами. В нужных местах ставятся отметки, по которым будет осуществляться ручная гибка металла. Лист надежно фиксируют в тисках. Массивным молотком производят первый сгиб. Изделие передвигают к новому месту сгиба, зажимают с бруском из дерева, загибают в нужную сторону.

По завершении работы необходимо удостовериться, что изделие соответствует установленным стандартам. Проверка ведется с применением угольника и при необходимости недочеты устраняются.

Самодельный гибочный мини станок для стальных полос

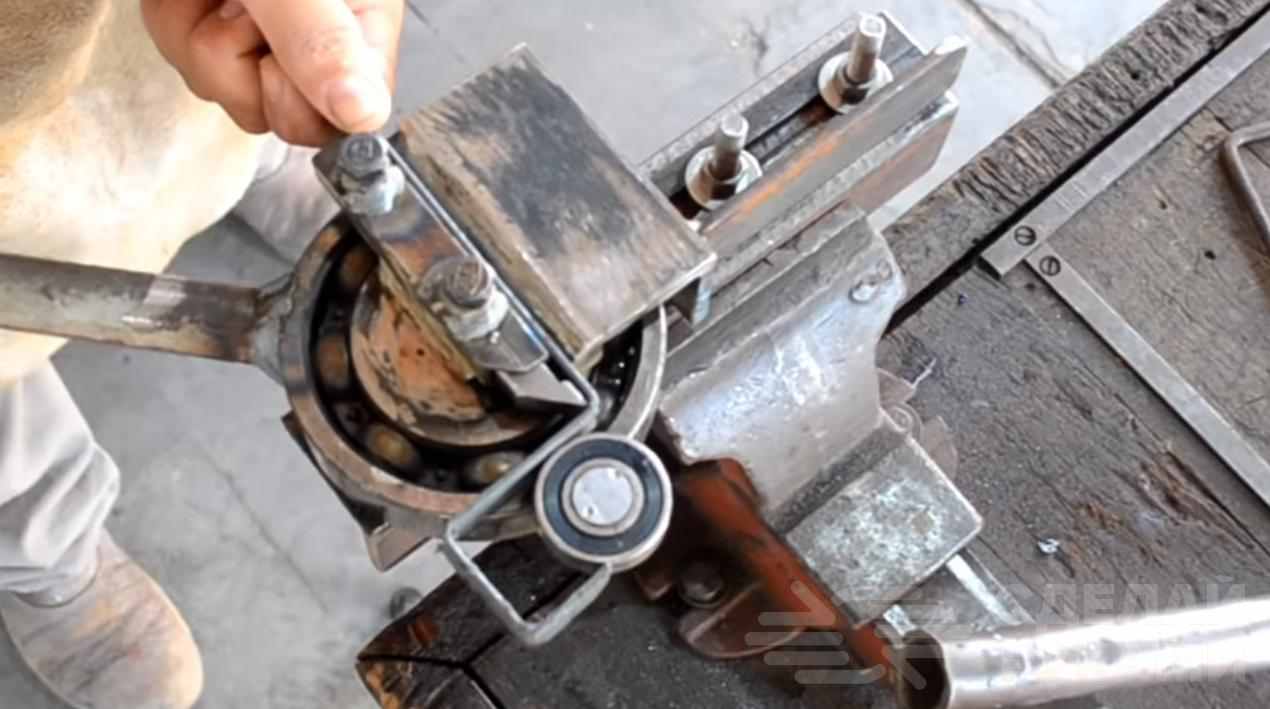

Для гибки металла под углом 90 градусов в условиях мастерской или гаража можно использовать самодельный гибочный мини станок. Предназначен он преимущественно для металлических полос.

Самодельный гибочный мини станок для стальных полос

Приспособление отличается компактными размерами, крепится в слесарных тисках. Для данной самоделки потребуются разные обрезки металла и подшипники.

Первым делом при помощи сварки нужно немного «нарастить» край квадратного прутка. Затем автор обрезает его под углом 45 градусов и шлифует болгаркой. В итоге должен получиться небольшой выступ (или «зубец»).

1

Самодельный гибочный мини станок для стальных полосЧитайте также:Автомобильный пневматический домкрат из пневмоподушки

Самодельный гибочный мини станок для стальных полос

На следующем этапе необходимо из отрезков стальной полосы сварить короб по размерам квадратного прутка. В одной из боковых сторон надо просверлить отверстия, а потом приварить две гайки.

Самодельный гибочный мини станок для стальных полос

В эти два отверстия потом будут вкручиваться болты, которые будут фиксировать квадратный пруток с «зубцом». Сварочные швы надо зашлифовать.

Далее необходимо отрезать кусок уголка и просверлить в нем два отверстия. Потом автор делает разметку, и приваривает к этому уголку большой подшипник, а к наружной обойме — маленький.

1

Самодельный гибочный мини станок для стальных полосЧитайте также:Гидравлические ножницы по металлу (на основе домкрата)

Самодельный гибочный мини станок для стальных полос

Затем с другой стороны уголка в том месте, где просверлены два отверстия, привариваются два длинных болта. Далее крепятся два отрезка строительного уголка (перпендикулярно друг другу).

Самодельный гибочный мини станок для стальных полос

В завершении останется только приварить рукоятку из круглой трубы и короб с квадратным прутком. Самоделка готова, можно устанавливать ее в тиски и работать.

Самодельный гибочный мини станок для стальных полос

1

Самодельный гибочный мини станок для стальных полосЧитайте также:Как сделать отрезной станок из УШМ на скорую руку

Подробнее о том, как изготовить самодельный гибочный мини станок для стальных полос, смотрите в видеоролике на сайте.

Самостоятельное изготовление станка

Иногда требуется сделать станок в домашних условиях. Это облегчит работу по сгибке металла и повысит производительность работы. Здесь потребуются уголок, металлическая балка, петли с болтами, струбцины, рукояти, стол и сварочный аппарат.

  1. Самодельный гибочный мини станок для стальных полосДелается основа из металла, подойдет двутавровый профиль.
  2. Крепится кверху балки уголок с помощью болтов.
  3. Сварочным аппаратом под уголок привариваются три петли.
  4. Сгинаем алюминиевый лист поворотом уголка.
  5. Плотное прижатие металла обеспечивают две струбцины.
  6. Уголок необязательно убирать, можно приподнимать его. Кладете изделие промеж профиля и уголка. Затем по краю выравнивается металлический лист.

Проверьте болты, чтобы они крепко были закреплены. Траверсы поверните и согните таким образом, чтобы образовать нужный угол. Это позволит не тратить время на расчеты угла.

Каким бы ни были устройства, главные принципы остаются неизменными. Следуя им, можно получить изделия, соответствующие стандартам и пожеланиям заказчика.

Сгибание металлического листа при помощи молотка

Для того чтобы выполнить гибку листа толщиной до 1,2 мм под прямым углом, используют простейшие инструменты – плоскогубцы (струбцины) и резиновый молоток.

Обработку производят на ровном деревянном бруске. Линию сгиба прочерчивают при помощи карандаша и линейки. Затем лист зажимают плоскогубцами так, чтобы их концы пришлись точно на линию разметки.

Край постепенно отгибают вверх, продвигаясь вдоль сгиба. После того, как угол приблизится к 90 градусам, лист помещают на брусок и при помощи молотка окончательно выравнивают.

Таким образом изготавливают узкие детали, например кромки из жести.

Совет: резиновый или деревянный молоток используют, чтобы на металле не образовались вмятины. Если сгибание выполняется обычным инструментом, в качестве прокладки нужно взять текстолитовую пластину.

Сгибание листа толщиной до 2 мм удобно проводить на рабочем столе. Металл располагают так, чтобы линия разметки приходилась на кромку. Под обрабатываемый материал подкладывают стальной уголок.

Лист зажимают в тисках при помощи двух деревянных брусков. Сгибание производят при помощи молотка, простукивая металл от одного конца к другому. Край листа при этом направляют вниз так, чтобы в итоге он полностью лег на закрепленный по краю стола уголок. Этим способом изготавливают изделия любой ширины, в том числе ящики или мангалы.

Согнуть кольцо из металлической полосы.

Возникла необходимость изготовить несколько колец из металлической полосы толщиной 8мм и шириной 55мм. Внешний диаметр кольца — 400мм, а внутренний -300мм. После гибки и сварки окончательно обрабатывается на токарном станке. Может быть кто-то сталкивался с подобной задачей и может подсказать технологию гибки. Может быть имеются приспособления для гибки аналогичных деталей. Буду благодарен за советы и предложения.

Дурацкий вопрос, а тонкая лента не пойдет? Вообще бы я с этим вопросом обратился в приличную кузницу.

eug28 написал :
Возникла необходимость изготовить несколько колец из металлической полосы толщиной 8мм и шириной 55мм. Внешний диаметр кольца — 400мм, а внутренний -300мм.

Что-то непонятно,как такое может быть,наружный диаметр 400 мм.,внутренний 300 мм.,при толщине стенки 8 мм.? (400-300):2=50мм,должна быть толщина стенки, а не 8мм,если речь о кольце идет.Обрезки труб необходимого диаметра не подойдут?

Suever написал :
Что-то непонятно,как такое может быть,

Полоса должна гнуться по ширине, а не толщине, если я правильно понял. Надо использовать для таких параметром что-то типа промышленного трубогиба с мощным электроприводом с соответствующими оправками.

Проще из листа 8 мм вырезать газом, подравнять на станке. Если нет такой возможности — действительно к кузнецу.

Madman написал :
Надо использовать для таких параметром что-то типа промышленного трубогиба с мощным электроприводом с соответствующими оправками.
__________________

В таком случае гнуть надо на «ребро», 8мм на ребро что-то не айс,тогда проще на листе 8мм нарисовать это, и хоть лобзиком выпиливай. Понимаю,но раз надо.

Вообще попробуйте это проделать с картонным макетом,вручную гнуть на ребро,правильно он либо складывается,либо рвется,имхо такое же будет и с металлом,так что лучше резать из листа.

Янн:- Согнуть ,сложно . Обычно режут из листа. Вы сходите в местную котельную или в водоканал,возьмите бутылку и к слесарям . Они в курсе этих вопросов. У меня дома несколько пятаков 400 *10 мм валяются ,это заглушки от оборудования. Но как Вам их отдать ?

2eug28 Никогда и ни на каком оборудовании не согнете эту полосу в плоское, гладкое кольцо. Резать надо из цельного листа газом, ЭДС, лобзом болгаркой или прямо на токарнике

Vidis написал :
Резать надо из цельного листа газом,

Думаю,после газа его так поведет,что только в металлолом.

Согнуть не удастся. Если цельного листа под кольцо нет, можно сварить из полосы — секторами (хордами) с разделкой и потом на станок. Как-то так, если ширина 55:

Suever написал :
Думаю,после газа его так поведет

уверяю , не поведет.

Надо то всего лишь сделать кольцо Х мм шириной У мм, потом вырезать кусочек (сектор) получится этакая буква С и гнуть на наковальне по диаметру пока не сойдутся края.. соответственно проделать всё на макете из картона.. плюс припуски на ручную обработку, и вперёд.. Конус так обычно делают.. а вообще, на трубный завод..просто заказать то, что нужно..

Suever написал :
Думаю,после газа его так поведет,что только в металлолом.

Янн:- Не чего не ведёт ,так обычно везде делают,да и собственно работа эта хорошо знакомая сварщикам. Можете и сами сделать ,найдите резак и нужное железо. Ну можно пруток согнуть,сварить и в кузню ,там его нагреют и расплющат. Выход вижу такой :

Если кузница и ковать — то толщина может получиться неравномерной.
Проще вырезать из листа. да хоть лобзиком. (сколько пилок уйдет — промолчу Самодельный гибочный мини станок для стальных полос

Medtech написал :
Надо то всего лишь сделать кольцо Х мм шириной У мм, потом вырезать кусочек (сектор) получится этакая буква С и гнуть на наковальне по диаметру пока не сойдутся края.. соответственно проделать всё на макете из картона.. плюс припуски на ручную обработку, и вперёд.. Конус так обычно делают..

Ничего не понял: зачем из готового кольца «вырезать кусочек» и затем гнуть? У автора есть полоса 55х8, а сделать ему нужно фланцы (похоже, на 299-ю трубу).

Янн написал :
найдите резак и нужное железо.

Вы еще про нормального резчика забыли.

Янн написал :
Не чего не ведёт ,так обычно везде делают

Когда-то резали,лист 8 мм,для ворот,вело,при сплошном резе.Стали резать пунктирами,чуть лучше результат.

Suever написал :
Что-то непонятно,как такое может быть,наружный диаметр 400 мм.,внутренний 300 мм.,при толщине стенки 8 мм.?

Откуда взялась стенка? Я просил поделиться технологией. А таковая есть. Если нечего предложить лучше промолчать. ИМХО.

Malevich написал :
можно сварить из полосы — секторами (хордами) с разделкой и потом на станок.

Сварить из сегментов теоретически конечно можно,но практически 12(на Вашем чертеже) сегментов,в одной плоскости,да как не разделывай, не сваришь,имхо.

Технология гибки листового металла своими руками

В процессе строительства дома или дачи зачастую появляется необходимость в оборудовании водостоков, канализации, каркасов из металла.

При изготовлении подобных изделий необходимо придать плоской заготовке необходимую пространственную форму. Советы опытных мастеров, как загнуть лист металла в домашних условиях, позволят изготавливать конструкции хорошего качества, которые прослужат долгое время.

Типы гибки металлических изделий

Самодельный гибочный мини станок для стальных полосСгибание металла производится вручную и с применением автоматических устройств. В первом случае процесс будет достаточно трудозатратен, потребует использования пассатижей и молотка, в результате на эту процедуру уйдет немало времени.

Гораздо проще и качественнее будет механизация процесса с помощью станков и соответствующих приспособлений. Форму цилиндра изделию придают специальные вальцы. С их помощью создаются дымоходы, желоба, трубные изделия.

Развитие станкостроительного производства позволило достичь сгибания материала для изготовления самых сложных изделий. А быстрая замена рабочего инструмента позволяет максимально эффективно и ускоренно перенастроить станочное устройство.

Гибкие материалы:  Гибка металла на заказ, цена в Москве |

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
