К категории мягких кровель относится не только битумная черепица, но и ряд других кровельных материалов – рулонная наплавляемая, мембранная. Но они предназначены в основном для укрытия плоских крыш, а гибкая черепица – для скатных, поэтому чаще применяется в частном домостроении.
Мягкая кровля представляет собой пластичный кровельный материал в виде гонтов длиной 1000 мм и разной ширины (от 317 до 349 мм). Производится на основе стеклохолста, пропитанного модифицированным битумом. Наружная поверхность оформлена каменной посыпкой, которая служит для защиты от атмосферных воздействий и обеспечения эстетичности за счет широкой цветовой гаммы.

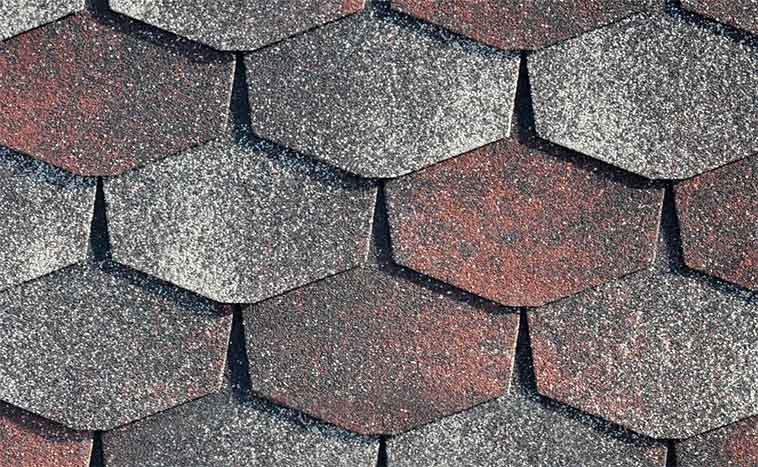

Фото 1. Внешний вид гонта битумной черепицы
Благодаря гибкости обустройство мягкой кровли может выполняться на крышах самой сложной конфигурации, вплоть до купольных, конусных и даже луковичных.
Рисунок 2. Виды сложных крыш, укрытых мягкой кровлей
Толщина зависит от разновидности покрытия:
однослойное – 3 мм;
двухслойное – 5,6-6 мм;
трехслойное – 9 мм.
Сооружать крышу эксперты рекомендуют из многослойной (ламинированной) мягкой кровли. С увеличением количества слоев и толщины повышаются и технико-эксплуатационные параметры гибкой черепицы.
Фото 3. Внешний вид многослойного покрытия
При выборе важно знать, что минимальный уклон кровли из мягкой черепицы составляет 12°. Если он будет меньше, абсолютной герметичности покрытия достичь не удастся.
Техническое описание материала
Прототипом современной гибкой черепицы считается аналог сланцевой кровли из бумаги пропитанной битумной смолой. Это придумали бедные переселенцы в Северной Америке. Они же начали заготовки покрывать каменной крошкой. На отечественном рынке модернизированные варианты были завезены в 90-х годах из Финляндии.
Сегодня гибкая черепица представлена небольшими сегментами, которые иначе называются гонтами. Здесь в качестве основы выступает плотный стеклохолст. В качестве связующего и функциональной пропитки используется битумная масса. На лицевой стороне имеется базальтовая (дольше сохраняет цвет) либо сланцевая крошка, которая выполняет роль декоративной и защитной посыпки.
«кровельный пирог» под мягкую черепицу
Перед тем как укладывать мягкую кровлю, требуется соорудить качественный «кровельный пирог». Основные его функции – защита от теплопотерь и предупреждение образования конденсата в подкровельном пространстве.
Рисунок 4. Конструкция кровли из мягкой черепицы
Технология устройства «пирога» под мягкую кровлю с утеплителем:
Монтаж утеплителя для минимизации теплопотерь. Чаще применяется минеральная вата в плитах. Укладка выполняется враспор между стропилами. Толщина теплоизоляционного слоя – 150-200 мм для средней полосы России.
Крепления пароизоляции для защиты утеплителя от влагонасыщенных паров, поступающих из жилых помещений. Настил полотен выполняется с внутренней стороны крыши перпендикулярно стропилам. Для фиксации используется строительный степлер, соединение производится с нахлестом 100 мм с помощью двустороннего скотча.
Настил гидроизоляционной мембраны для защиты минваты от возможных протечек кровельного покрытия. Укладка и крепление осуществляется аналогично с пароизоляционным материалом, только с наружно стороны крыши.
Все о самостоятельной укладке гибкой черепицы
Разновидности мягкой кровли— Рулонные полотна— Мастики— Мембраны— Гибкая черепицаТехнология монтажа битумной черепицы— Обустройство кровельного пирога— Подготовка основы— Кровельный ковер— Стартовая полоса— Порядовая укладка гонта— Отделка ендовы— Оформление конька— Отделка примыканий— Обустройство проходок
Достоинства и недостатки
Монтаж битумной черепицы выполняется без подъемного оборудования, так как вес кв. метра покрытия составляет всего 5-8 кг. Это одно из главных достоинств водонепроницаемого материала на фоне альтернативных решений. Также наблюдается эффективная способность поглощать ударный шум от природных осадков, устойчивость к атмосферным явлениям в целом.
Что касается пожаробезопасности, то от солнца воспламенение не происходит. Среди плюсов многие мастера отмечают гибкость, которая позволяет декорировать конструкции любой сложности с минимальными остатками. Объем не достигает 5%, что далеко не для каждого кровельного материала характерно.
Недостатков у мягкой черепицы сравнительно меньше. Существует ограничение по наклону рабочего основания – не менее 12 градусов. То есть для плоской крыши такое покрытие недопустимо к использованию. Обоснование здесь простое – вода может проникнуть в стыки между отдельными гонтами.
К недостаткам также можно отнести сравнительно большую стоимость на качественные материалы. Например, гарантированно хорошие показатели свойственны черепице, которая отвечает европейскому стандарту EN 544. Здесь за минимальное количество битума принято считать 1,3 кг/кв.м.
А вот в Америке и в нашей стране допускается меньшее содержание, что сказывается на снижении цен и сроков службы в пределах 20-30 лет. Еще один фактор ценоформирования – армирование готовых изделий. Прочнее и дороже гонты, которые изготовлены из стеклоткани, а не из стеклохолста. По европейским нормам оптимальная плотность основы – 110-125 г/кв.м. Еще выше качество у полиэстера.
Контробрешетка и обрешетка
Сооружение кровли из мягкой черепицы своими руками требует обустройства естественной вентиляции подкровельного пространства, что исключит вероятность образования конденсата и защитит кровельное покрытие от повреждения в результате разбухания сплошного настила. Для этого поверх стропил в параллельном с ними направлении набиваются бруски контробрешетки толщиной не менее 40-50 мм.
Фото 5. Монтаж контробрешетки
На следующем этапе надо собрать обрешетку для правильной укладки сплошного основания под мягкую кровлю. Для этого используются доски толщиной 25-30 мм и шириной 100-150 мм, который набиваются с шагом 200-400 мм в зависимости от угла наклона скатов – чем более пологий скат, тем меньшее расстояние должно быть между обрешетинами.
Фото 6. Процесс сооружения обрешетки
Коротко о главном
Мягкая черепица – многослойный материал для декоративного оформления кровли.
Изделия представлены небольшими лоскутами (гонтами) из армирующей основы, которая пропитана природным или синтезированным битумом и покрыта минеральной крошкой с одной стороны и клейким веществом для упрощения монтажа с другой.
Существует два типа гонтов по назначению: рядовая для формирования основы ската и универсальная для отделки свесов, карнизов, коньковых прогонов.
По строению различаются три типа гибкой черепицы с одним, двумя или тремя слоями пропитанной битумом основы.
Монтируется кровельный материал на сплошное основание, которое собирается поверх обрешетки и гидроизоляционной защиты.
В качестве основы могут быть использованы плиты ОСП, влагостойкая фанера или доска, толщина которых выбирается в зависимости от шага между стропильными ногами.
Крепятся гонты посредством клейкого вещества и ершенных гвоздей.
Монтаж стартовой полосы
Монтаж мягкой кровли на карнизе своими руками выполняется с применением специальной коньково-карнизной битумной черепицы либо выкройки из рядовых гонтов (в зависимости от формы нарезки). Карнизные полосы материала приклеиваются на мастику поверх подкладочного ковра на расстоянии 10-20 мм от перегиба карнизной планки, после чего дополнительно крепится гвоздями.
Фото 14. Смонтированная карнизно-коньковая черепица
Выкройки из рядовых гонтов применяются при укладке мягкой кровли с формами нарезки «бобровый хвост», «трио», «аккорд», «соната». При монтаже на тыльную сторону полос (в зоне отсутствия клейкого слоя) наносится битумная мастика. В остальном технология укладки аналогична установке коньково-карнизной черепицы.
Рисунок 15. Подготовка выкройки из рядового гонта
Гонты с нарезкой «драконий зуб» укладываются цельными, без предварительной подготовки.
Настил ендовного ковра
Существует 2 способа укладки битумной черепицы в ендовах:
открытым способом – требует настила ендовного ковра;
методом подреза – укладка дополнительного ендовного ковра не требуется.
По оси ендовы поверх уложенного подкладочного ковра монтируется ендовный со смещением по горизонтали на 20-30 мм. По краям полотна наносится слой битумной мастики толщиной 1 мм и шириной 100 мм. С лицевой части ковер дополнительно крепится гвоздями на расстоянии 20-30 мм от краев и с шагом 200-250 мм.
Фото 13. Настил ендовного ковра
Более подробно техника настила ендовного ковра и правила укладки мягкой кровли в ендове открытым способом рассмотрены в следующем видеоматериале:
После этого переходим к этапу монтажа мягкой кровли.
Настил подкладочного ковра
Многие не знают, как правильно сделать основание под мягкую кровлю, и слушают не совсем опытных советчиков – будто для битумной черепицы необязательно настилать гидроизоляционный ковер по всей площади скатов. Для некоторых видов покрытия такой вариант действительно возможен и подкладочный материал настилается только на опасных участках крыши (ендовы, карнизы, свесы, примыкания и т.д.).
Фото 9. Укладка подкладочного ковра по всей площади крыши
В качестве подкладочного ковра могут применяться самоклеющиеся материалы и с механической фиксацией (прибиваются кровельными гвоздями). Монтаж начинается с ендов – при укладке нужно обеспечить равномерное его расположение на обоих примыкающих скатах – по 500 мм, так как его стандартная ширина 1000 мм.
Фото 10. Настил подкладочного ковра в ендове
Укладка подкладочного ковра под покрытие кровли мягкой черепицей на ровных участках осуществляется снизу вверх с обеспечением нахлеста 100 мм в продольном направлении и 150 мм – в поперечном. Места нахлестов промазываются битумной мастикой на ширину 100 мм и толщиной слоя не более 1 мм.
Обустройство примыкания к кирпичной трубе
Перед началом работ в местах примыкания крыши к дымоходу необходимо установить галтель, плинтус или брус 50х50 мм, распущенный по диагонали. Кирпичную кладку надо предварительно оштукатурить и обработать праймером.
Рисунок 21. Установленная галтель по периметру примыкания к дымоходу
Обычно монтаж примыканий ведется параллельно с укладкой мягкой кровли. Для обустройства этих мест чаще применяется ендовный ковер, из которого требуется сделать выкройки – показано на рис 22. на картинках с правой стороны (верхняя и нижняя).
Выкройки укладываются сверху рядовой черепицы с промазыванием мастикой тыльной стороны. На мягкую кровлю элементы накладываются с нахлестом не менее 200 мм с лицевой стороны дымохода и 80 мм с боковых.
Последовательность монтажа подготовленных выкроек:
Лицевая – с заведением на битумную черепицу.
Левая и правая – с запуском под мягкую кровлю.
Тыльная – под черепицу.
На дымоходную трубу выкройки заводятся на высоту 300 мм и по периметру сверху закрываются металлическим фартуком (рис. 22 слева верхняя картинка), который крепится саморезами и герметизируется кровельным герметиком.
Рисунок 22. Схема выкройки для обхода дымохода и особенности обустройства примыкания
Более подробно процесс показан в видеоматериале:
Особенности проведения монтажа
Так как битумная масса при минусовой температуре становится грубой и хрупкой, выполнять декоративную отделку крыши гибкой кровлей можно только при 5 градусах по Цельсию и выше. Материал при этом до использования должен храниться в отапливаемом помещении.
Кровельный пирог в зависимости от типа чердачного помещения может быть представлен по-разному. Но идентичной остается часть, начиная со стропильной системы крыши. То есть поверх формирующей конструкции создается гидроизоляционная прослойка, собирается опорная обрешетка и сплошное основание. Рассмотрим детальнее особенности каждого слоя и правила укладки гибкой кровли.
Оформление ендовы
При открытом способе обустройства ендовы рядовые гонты укладываются поверх ендовного ковра в хаотичном расположении по линии будущего подреза. Изначально модули крепятся только гвоздями в верхней части. По окончанию монтажа мягкой кровли на двух примыкающих скатах выполняется разметка двух линий с помощью отбивки вдоль оси ендовы таким образом, чтобы расстояние между ними было примерно 150 мм.
Затем выполняется подрезка гонтов – для этого под черепицу нужно подложить доску во избежание повреждения ендовного ковра. При этом каждый модуль промазывается мастикой с тыльной стороны в местах отсутствия клеевой основы на ширину 100 мм, после чего приклеивается к основанию.
Рисунок 17. Схема обустройства ендовы открытым способом
Многие интересуются вопросом о том, как класть мягкую кровлю в ендове методом подреза, что неудивительно, так как в этом случае нет необходимости предварительно укладывать ендовный ковер.
Изначально гибкая черепица монтируется на скате с меньшим уклоном с обеспечением нахлеста 300 мм на более крутой. Каждый гонт крепится гвоздями в верхней части. Далее на крутом скате с помощью мела отбивается линия вдоль оси ендовы на расстоянии 70-80 мм от нее.
Рисунок 18. Схема укладки мягкой кровли в ендове методом подреза
Оформление коньков и ребер
Технология обустройства коньков и ребер практически не отличается и выполняется с применением коньково-карнизной черепицы:
- Рёбра – рядовые гонты, которые выходят на ребро подрезаются таким образом, чтобы между покрытиями примыкающих скатов получилась прорезь шириной примерно 5 мм. Укладка материала производится снизу вверх, каждый элемент крепится 4-мя гвоздями – нахлест (30-50 мм) последующего элемента должен перекрывать места крепежа.
Фото 19. Монтаж мягкой кровли на ребрах
- Коньки – укладка черепицы осуществляется с противоположной преобладающему направлению ветра в конкретном регионе стороны. В остальном техника работ не отличается от монтажа на ребрах.
Фото 20. Укладка битумной черепицы на коньке
Подробнее с технологией работ можно ознакомиться в следующем видеоматериале:
Сплошной настил
Укладка мягкой кровли своими руками выполняется на сплошное, жесткое и ровное основание. Предельно допустимые перепады по высоте – 1-2 мм. Для сооружения настила применяются ОСП-3 и фанера типа ФСФ. Также допускается использовать обрезные доски, при этом их нужно располагать таким образом, чтобы фрагменты годовых колец были направлены выпуклостями вниз.
Листовые материалы монтируются с разбежкой швов, для крепления используются саморезы либо ершеные гвозди. Между отдельными элементами нужно оставлять зазор для компенсации линейного расширения в теплое время года – для ОСП и фанеры 3-5 мм, для обрезных досок достаточно 1-3 мм.
Фото 7. Процесс устройства сплошного основания
Минимальная толщина листовых материалов составляет 9 мм при укладке однослойной черепицы и 12 мм при использовании многослойного покрытия. Обрезные доски для сплошного снования обычно выбираются толщиной от 25 мм.
Технология монтажа мягкой черепицы
Известные производители в каждую упаковку гонтов дают инструкцию по монтажу, настоятельно рекомендуем внимательно изучить ее. Разумеется, ни одна инструкция не может предвидеть все ситуации, возникающие во время выполнения работ, принимать решения придется самостоятельно с учетом имеющегося практического опыта. Но для всех случаев существуют общие обязательные требования.
- Мягкая черепица используется только на скатных крышах с уклоном не менее 12° (на 5 м длины ската должно быть не менее 1 м высоты в коньке). Если скаты имеют уклон меньше рекомендованных значений, то нужно применять рулонные кровельные материалы или особые методы работы с мягкой черепицей.
- Работать следует лишь при положительных температурах и в сухую погоду. Не стоит верить рекламным уловкам, что мягкую черепицу можно монтировать и при отрицательных температурах. Класть гонты можно, но эксплуатационные характеристики кровли не будут отвечать ожиданиям.
- На сложных и крутых скатах необходимо пользоваться средствами обеспечения безопасности работ: страховочными поясами, специальными лестницами для передвижения и упорами.
Для проведения работ, кроме мягкой черепицы, понадобится подкладочный ковер для дополнительной герметизации кровли, металлические планки для фиксации на карнизном свесе, коньковая и карнизная черепица со специальными элементами фиксации, клей на битумной основе и небольшие кровельные гвоздики с широкими шляпками.
Рынок подкладочных гидроизоляционных материалов непрерывно растёт и развивается. Сегодня каждый производитель гибкой черепицы имеет в своем арсенале несколько видов подкладочных ковров. На нашем сайте можно найти самую актуальную информацию о том, как правильно выбрать подкладочный ковер для вашей кровли.
Для сложных крыш нужно купить ендовные ковры и уплотнения для выводов.
Перечень инструментов минимальный: молоток обыкновенный или механический, монтажный нож, рулетка, отбивочный шнур. Настоятельно рекомендуется купить пояс плотника. Он позволяет постоянно иметь под руками инструменты и метизы, не терять время на поиски молотка или ножа. Карнизные планки при необходимости подрезаются ножницами по металлу.
Если крыша имеет много выходов инженерных коммуникаций, то следует иметь пистолет для нанесения клея и шпатель, с помощью этих инструментов самым тщательным образом герметизируются сложные и ответственные примыкания. Для очень жестких гонтов или холодной погоды необходимо иметь монтажный фен для разогрева материала.
Мягкие гонты прилегают намного плотнее, их легче резать ножом, проще загибать под нужным радиусом.
Шаг 1. Подготовка основания. Оно всегда должно быть сплошным. Для изготовления такой обрешетки применяется влагостойкая фанера, ОСП или обрезные доски. Доски – самый дорогой и длительный вариант изготовления основания, профессиональные кровельщики не рекомендуют его использовать.
Технология устройства мягкой кровли: пошаговый инструктаж по укладке
Мягкая кровля — термин, объединяющий ряд гибких кровельных материалов с хорошими потребительскими качествами. Ее штучные и рулонные разновидности безупречно защищают дом от атмосферных «напастей» и эффектно украшают экстерьер. Мало весят, не требуют усилий в раскрое и креплении. В числе плюсов фигурирует возможность уложить покрытие собственноручно.
Для идеального результата необязательно владеть навыками кровельщика. Нужны сноровка, терпение, инструмент и сведения о том, чем технология укладки мягкой кровли отличается от прочих способов.
Материалы из группы мягких кровельных покрытий представляют собой модифицированные варианты старого доброго рубероида. Новые разработки позаимствовали у предшественника гибкость и легкость, по праву возглавляющие список преимуществ. Сохранили отличные водоотталкивающие свойства, благодаря которым дольше служит деревянная основа и стропильная система. Улучшился состав, за счет чего сроки безупречной работы материалов увеличились в три раза.
По способу укладки класс мягких кровельных покрытий делится на три вида:
- Рулонные материалы, поставляемые в соответствующем формате. К ним относятся битумные потомки рубероида и новые представители, такие как полимерные мембраны. Рулонные покрытия укладываются полосами. Битумные материалы крепятся путем наплавления, полимерные — посредством частичного или полного приклеивания. С их помощью в основном обустраивают плоские и пологие крыши со скатами до 3º, допустимо до 9º. Востребованы рулоны большей частью в индустриальном строительстве;
- Кровельные мастики, поставляемые в готовом или в подлежащем разогреву холодном виде. Напыляются или наносятся толстым слоем на плоские крыши, в результате чего получается монолитное покрытие без швов. Для укрепления используется армирующая сетка. Сфера применения ограничена плоскими кровлями.
- Битумная черепица, поставляемая в гибких гонтах-плитках. По сути, это улучшенный рубероид, разрезанный на относительно небольшие листы. Край гонтов оформлен фигурными лепестками для имитации керамического прототипа. Тыльная сторона оснащена клейкой полосой, предназначенной для крепления к деревянной основе. Приклеивают поштучно. Дополнительно в каждый гонт забиваются кровельные гвозди либо саморезы. От нагрева битумной кровли солнечными лучами происходит спекание плиток и превращение их в сплошную кровельную оболочку.
В частном малоэтажном строительстве активно востребована штучная разновидность, т.к. плоские и низко-скатные кровли над одно- или двухэтажными жилыми домами сооружают крайне редко. «Плоская» участь у бытовых строений, однако не всякий хозяин решится на покупку мембран и мастик для крыши сарая. Значит, внимание уделим монтажу наиболее популярной битумной черепицы.
Штучным гибким материалом покрывают крыши с любой крутизной и степенью архитектурной сложности. Правда, битумная черепица не рекомендована для сооружения кровли, если угол наклона скатов менее 12º. Выпускается материал многочисленными производителями. Каждый из них стремится сообщить собственной продукции уникальные качества и полезные для укладчика свойства.
Несмотря на некоторые различия, технология устройства мягкой кровли выполняется по одной и той же схеме. Есть небольшие нюансы, но они не принципиальны.
Гибкость – достоинство и недостаток битумного покрытия. С одной стороны она позволяет заметно ускорить процесс. Ведь на формирование примыканий, проходку труб, обустройство ендов и карнизов уходит немного времени и минимум сил. С другой стороны из-за гибкости материала требуется сплошная обрешетка, чтобы гнущиеся гонты опирались полностью на твердую ровную основу.
Соорудить сплошную обрешетку перед монтажом мягкой кровли можно:
- из плит OSB-3, рекомендуемых на основании бюджетной стоимости и достаточной прочности;
- из листов влагостойкой фанеры с маркировкой ФСФ;
- из шпунтованной или обрезной доски, влажность которой не должна быть более 20%.
Листовой материал укладывается в разбежку типа кирпичной кладки. Важно, чтобы не получилось крестообразных соединений. Нужно, чтобы слабые участки состыковки плит равномерно распределились по контробрешетке. В швах следует оставить зазоры в 2-3мм, требующиеся для свободного движения стропильной системы при температурных колебаниях.
Дощатый настил устанавливают параллельно свесам кровли. Тоже в разбежку, если на скат не хватит длины доски. Место состыковки двух досок на скате следует опереть на брус контробрешетки, забить в него нужно четыре гвоздя. Рядовые доски крепят двумя гвоздями с обеих сторон. Укладывать их надо так, чтобы остался зазор в 3-5 мм между продольными элементами. Перед работой обрезные доски сортируют. Те, что потолще, нужно распределить у основания ската, те, что полегче, отправить наверх.
Отличные водоотталкивающие свойства битумного покрытия обусловлены мизерным количеством пор, способных пропускать влагу и воздух. Надежный гидробарьер действует в обоих направлениях. Внутрь кровельной конструкции не проникают капли дождя, но и пар не выходит наружу. Если не обеспечить испарениям свободный путь, конденсат будет скапливаться на деревянных стропильных фермах и обрешетке. Т.е. заведется грибок, из-за которого с прочной крышей придется попрощаться.
Для долгосрочной безупречной службы необходимо устроить систему кровельной вентиляции, включающей:
- продухи, предназначенные для притока воздуха в зоне карнизов. Кроме притока они обязаны обеспечить свободное перемещение воздуха снизу вверх по плоскостям скатов. Продухи представляют собой открытые каналы, сформированные обрешеткой и контробрешеткой;
- вентиляционный зазор между битумной кровлей и уложенным поверх пароизоляции утеплителем. Предназначен для проветривания утеплителя;
- отверстия в верхней зоне кровельного пирога. Это могут быть либо незакрытые вверху торцы скатов, либо специально устроенные отдушины с пластиковым стволом, напоминающим миниатюрную дымоходную трубу.
Вентиляцию нужно устроить так, чтобы исключить образование воздушных мешков в подкровельном пространстве.
Всеми без исключений производителями битумной черепицы настоятельно рекомендуется стелить дополнительный гидроизоляционный ковер перед монтажом гонтов. Список пригодных для ковра материалов обычно обозначен в инструктаже. Допущена к применению указанная или аналогичная по характеристикам продукция.
Замена крайне нежелательна, т.к. несовместимый с покрытием состав будет препятствовать соединению битумных слоев в монолит и станет способствовать вздутию. Полиэтилен исключен. Рубероид тоже, потому что служебный срок гибкой кровли больше. Неразумно стелить под покрытие, рассчитанное на 15-30 лет эксплуатации, менее долговечный материал.
Технология укладки изоляционного ковра под гибкую черепицу включает два варианта, зависящих от крутизны крыши:
- Устройство сплошного ковра на скатные кровли с углом наклона от 11º/12º до 18º. Рулонную гидроизоляцию стелют полосами, начиная от свеса, продвигаясь к коньку. Каждая укладываемая сверху полоса должна перекрывать предыдущую полосу собственными десятью см. Если потребуется состыковать два отрезка в одном ряду, их кладут с нахлестом в 15 см. Нахлест тщательно, но без фанатизма промазывается битумной мастикой. К основанию полосы изоляции крепятся кровельными гвоздями через 20-25 см. Поверх сплошного ковра укладываются полосы барьерной водоотталкивающей защиты в ендовах и на свесах, а также вокруг кровельных примыканий. Затем конек и выпуклые углы кровли оснащают первоначальным изоляционным материалом;
- Укладка частичной изоляции на скатные кровли с наклоном 18º и более. В этом случае битумно-полимерным материалом защищаются ендовы и свесы, а полосами изоляционного ковра покрывают только края фронтонов, конек и прочие выпуклые углы. Изоляцией, как в предыдущем случае, окаймляют места пересечения кровли трубами коммуникаций и кровельные примыкания. Ширина битумно-полимерного барьера вдоль свесов 50 см, в ендовах равна 1 м, чтобы на каждый из защищаемых скатов приходилось по 50 см. При укладке вокруг примыканий и труб изоляционную полосу частично заводят на стенки так, чтобы материалом перекрывалось 20-30 см вертикальной поверхности.
Устройство гибкой кровли с частичной гидроизоляцией допускается производителями, но в их числе ярых сторонников данного метода нет. Естественно, на крутых скатах меньше задерживается осадков, но обстоятельства бывают разные: наледь, косой дождь и т.д. Лучше подстраховаться.
Битумно-полимерный ковер для ендов подбирают в тон черепице. Допускается незначительное отклонение от колорита покрытия, если есть желание подчеркнуть линии открытых разжелобков. Желательно, чтобы ендовы укрывались сплошной полосой барьерной изоляции. Но если состыковки двух кусков избежать не получается, ее лучше устроить в верхней части кровли нахлестом 15-20 см. Там наименьшая нагрузка. Нахлест в обязательном порядке промазывается битумной мастикой.
Периметр кровли оснащается металлическими планками. Они нужны для защиты ослабленных участков обрешетки от влаги и в качестве элементов оформления крыши. Планки укладывают на край фронтонов и свесов ребром. Линия ребра должна совпадать с линией абриса крыши. Крепят кровельными гвоздями по зигзагообразному принципу через 10-15 см.
Если возникает необходимость состыковки двух планок, их укладывают с нахлестом, составляющим 3-5 см, минимум 2 см. Фронтонные планки перекрывают на углах кровли карнизные. В местах торцевых и стыковочных нахлестов крепеж забивают через 2-3 см.
Большинство изготовителей гибкой кровли советуют устанавливать оба типа металлической защиты поверх подкладочного ковра. Однако разработчики марки «Шинглас» рекомендуют карнизные планки заводить под ковер, а фронтонные поверх него. Перед установкой фронтонных и карнизных планок на дощатую обрешетку они же советуют сначала прибить брусок, а к нему уже прикрепить металлическую защиту.
Пересекающие крышу дымовые трубы, коммуникационные стояки, антенны, собственные вентиляционные отверстия нуждаются в особом обустройстве. Они создают потенциальную опасность в виде открытого пути для протечек воды. Потому перед монтажом покрытия места кровельной проходки перекрывают герметизирующими приспособлениями или системами. В их числе:
- Резиновые уплотнители, предназначенные для закрытия точек небольшого диаметра. Отверстия под антенну, например;
- Полимерные проходные элементы, применяемые для оборудования мест пересечения кровли канализационными и вентиляционными стояками. Выпускают их специально для обустройства крыш. Крепятся проходники банально гвоздями к сплошной обрешетке. Поверх укладывают битумные черепичины, которые по факту подрезаются вокруг прохода и фиксируются битумной мастикой;
- Пластиковые переходники для собственной кровельной вентиляции. Закрывают отверстия отдушинами, коньковым элементом с каналами для отвода испарений, перфорированными приспособлениями для карнизов.
Правила обустройства проходов крупногабаритных дымовых труб стоит рассмотреть отдельно. Кроме угрозы протечек они еще и пожароопасны. Герметизируют дымоходы в несколько этапов:
- стенки трубы защищают деталями, вырезанными из асбестоцементных плит согласно ее фактическим размерам;
- по периметру трубы монтируется треугольная планка, обработанная антипиреном. Для ее изготовления можно расколоть по диагонали брусок. Для замены подойдет плинтус. Планку для обустройства дымохода не крепят к обрешетке! Зафиксировать ее надо на стенках трубы;
- укладывают гибкую черепицу, заводя гонты на планку;
- из ендового ковра выкраивают детали по размерам трубы с установленной планкой. Ширина деталей не менее 50 см. Крепят выкройки на клей или битумную мастику с заходом на стенки трубы в 30 см. Сначала приклеивают лицевую деталь, затем боковые, в завершении заднюю. Нижний край располагают поверх уложенной черепицы, верхний заводят в штробу на стенке трубы;
- в завершении закрепляют многослойную изоляционную систему путем установки металлического фартука с обработкой соединений силиконовым герметиком.
Есть более простой и дешевый способ: детали изоляционной обшивки трубы вырезаются не из ковра, а сразу из оцинкованного металла. Тогда половина этапов работы отпадет сама собой.
Стеновые примыкания герметизируются аналогичным методом. Только в установке асбестоцементной защиты нет нужды, и защищаемые поверхности перед обустройством нужно оштукатурить и обработать праймером.
Для того чтобы создать ориентиры укладчику, кровлю лучше предварительно разметить мелованным строительным шнурком. Горизонтальные линии наносятся с шагом, равным пяти рядам гибкой черепицы. Вертикали отбиваются с шагом в один гонт.
После подготовки и разметки кровельной поверхности можно без опасений приступать к укладке гибких черепичин, следуя алгоритму:
- первым монтируется карнизный ряд черепицы на свес. Взять можно специальную коньково-карнизную черепицу или собственноручно выкроить стартовый элемент посредством обрезки лепестков обычной рядовой черепичины. От ребра металлической карнизной планки нужно отступить на 0,8-1 см и приклеить карнизный гонт. Для приклеивания с клейкого слоя нужно снять защитную ленту, а оставшиеся места промазать мастикой;
- уложенная карнизная черепица закрепляется кровельными гвоздями с шагом, равным ширине лепестка. Широкая шляпка метиза при забивании должна быть строго параллельна поверхности сплошной обрешетки. Перекосы недопустимы. Забивают гвозди, отступив от верхнего края гонта 2-3 см. Места фиксации должны перекрываться следующим рядом кровли;
- укладывается первый ряд гибкой черепицы. Начать лучше с центра ската, чтобы проще было выровнять по горизонтали. От нижней линии стартового ряда следует отступить 1-2 см и приклеить уже опробованным способом. Прибивают четырьмя гвоздям на расстоянии 2-3 см от паза между лепестками;
- монтаж второго ряда тоже удобней начать от средины. Но гонт нужно сместить так, чтобы лепесток оказался над пазом первого ряда черепичин и точки крепления были полностью закрыты;
- верхний угол черепичины, уложенной рядом с фронтоном, обрезается в виде равностороннего треугольника со сторонами по 1,5-2 см. Обрезка нужна для отбоя воды.
Продолжить укладку гонтов можно по линейному принципу, т.е. укладывая полностью целый ряд, один за другим. Можно по пирамидальному методу с «наращиванием» от середины ската до краев или диагонально.
Для формирования ендовы разработано два способа:
- Устройство открытого разжелобка. Рядовую черепицу укладывают до оси ендовы на обоих смежных скатах. Только гвозди прекращают забивать уже на расстоянии 30 см от оси. После укладки мелованным шнуром на скатах отбиваются линии ендовы, вдоль которых аккуратно подрезается покрытие. Ширина разжелобка от 5 до 15 см. Чтобы мягкой кровле не нанести урона во время резки под черепичины подкладывается дощечка. Расположенные возле ендовы углы черепичин подрезаются для отбоя воды, затем тыльная сторона элементов покрытия обмазывается мастикой и приклеивается.
- Устройство закрытого разжелобка. Черепицу укладывают сначала на скат с наименьшим уклоном так, чтобы примерно 30 см материала расположились на смежном скате. Вверху гонты крепят гвоздями. После покрывают второй скат, затем на нем отбивают линию, отступив от оси 3-5 см, вдоль которой производят резку. Углы черепичин подрезают для отбоя воды, после приклеивают на мастику обрезанные незакрепленные элементы.
По завершению монтажа черепицы на скаты, приступают к обустройству конька. Вентиляционные каналы в теле обрешетки надо оставить открытыми, поэтому между вершинами скатов оставляют зазор в 0,5-2 см. Для обеспечения вентиляции конек оснащают пластиковым аэратором. Он не слишком привлекателен, поэтому для эстетики его декорируют универсальной коньково-карнизной черепицей или нарезанными из гонтов черепичинами.
Прибивают черепицу 4 гвоздями. Каждый последующий элемент должен закрывать крепеж предыдущего. Монтируют черепичины на хребты снизу вверх. Конек обустраивают в направлении движения преобладающих ветров так, чтобы открытые участки развернулись на подветренную сторону.
В подробностях процесс устройства мягкой кровли с разъяснениями пошаговой технологии укладки продемонстрирует видео:
Особых сложностей в сооружении мягкой кровли не обнаружено. Есть технологические особенности. Если их четко соблюдать, укладку вполне можно выполнить самостоятельно с отличным результатом.
Укладка кровельного материала
Укладка битумной черепицы на стартовый ряд из основных заготовок выполняется после подрезки (лепестки устраняются). Работа начинается с одного из углов ската крыши.
Край заготовки должен заходить на карнизную планку и капельник. От сгиба последнего соблюдается отступ на 15 мм. По углам гонта на расстоянии от перфорации в 20-30 мм забиваются гвозди. Если используется рядовая черепица, то в местах отсутствия клеящего вещества на изнаночной стороне участки промазываются битумной мастикой.
Практически для всех коллекций характерно отличие по цвету. Поэтому для исключения получения пятнистого покрытия многие мастера берут поочередно гонты из 5-6 пачек сразу. На втором ряду заготовки укладываются с отступом от стартовой кромки на 10 мм. В дополнении к клеевому веществу фиксация заготовок выполняется на гвозди (главное не продавливать гонт, только прижимать шляпкой к основанию).
Усиление карнизного свеса
Правильная технология укладки мягкой кровли предполагает необходимость на первом этапе выполнить усиление карнизного свеса, поскольку для обеспечения герметичности подкладочный ковер требуется укладывать поверх будущего усилительного элемента.
Для усиления используются специальные карнизные планки из тонколистового металла. Они монтируются ребром на край сплошного настила и крепятся кровельными гвоздями в шахматном порядке через каждые 120-150 мм. Соединение этих элементов между собой внакладку с обеспечением нахлеста 30-50 мм.
Фото 8. Крепление карнизной планки
Установка фронтонной торцевой планки
Прежде чем покрыть крышу мягкой кровлей надо установить торцевую планку на фронтонных свесах. Она необходима для защиты торцов от дождя и ветра.
Торцевые планки устанавливаются сверху подкладочного ковра, при соединении их между собой обеспечивается нахлест 30-50 мм. Фиксируются элементы кровельными гвоздями через каждые 120-150 мм в шахматном порядке.
Фото 11. Установка фронтонной планки
Правильно монтировать мягкую кровлю в этом месте с промазкой торцевой планки битумной мастикой и подрезанием верхнего угла гонта для отбоя воды.
Этапы кровельных работ
В зависимости от сложности стропильной системы и назначения здания некоторые действия можно пропускать. В таблице дан максимально полный перечень строительных мероприятий для самых сложных крыш.
| Наименование этапа | Состав и краткое описание особенностей |
|---|---|
| Для мягкой черепицы требуется сплошное основание, оно может быть из водостойкой фанеры, плит ОСП или обрезных досок. В каждом случае выбирается индивидуальный вариант с учетом сложности кровельной системы, категории здания и финансовых возможностей застройщиков. Нужно знать, что в некоторых случаях стоимость подготовки основания и цена используемых для этого материалов может превышать затраты на мягкую черепицу. | |
| Подкладочный слой выполняет две функции: служит дополнительной гидрозащитой крыши и увеличивает надежность фиксации гонтов мягкой черепицы. Для подкладочного слоя нужно покупать специальные современные материалы, монтаж ведется снизу вверх или вертикально с нахлестом примерно десять сантиметров. Если угол наклона скатов небольшой, то рекомендуется стыки герметизировать битумными мастиками. | |
| Ендовы требуют повышенного внимания, именно здесь сосредотачивается самый большой объем воды и чаще всего появляются протечки. Для обустройства ендов производители выпускают специальные материалы, которые фиксируются в местах примыкания двух скатов. Такая же технология применяется и во время герметизации мест примыкания дымоходов, вертикальных кирпичных архитектурных элементов или различных инженерных коммуникаций. Используемые материалы должны иметь относительно большие характеристики пластичности для компенсации линейных колебаний архитектурных конструкций из различных строительных материалов. | |
| Установка мягкой черепицы не требует больших физических усилий, но к работам нужно относиться очень внимательно. Любые нарушения технологии обязательно будут иметь негативные последствия, ликвидация которых требует времени и материальных потерь. Бывают случаи, когда ремонт крыши дома обходится дороже, чем монтаж черепицы: приходится реставрировать стропильную систему, ликвидировать последствия протечек во внутренних жилых помещениях и т. д. |
Перед тем как приступать к работам по монтажу, следует подготовить инструменты и составить предварительный план действий.
Похожие гибкие материалы:
Подготовка крыши под мягкую кровлю | Строительный портал
Ремонт мягкой кровли: технология проведения работ
пошаговая инструкция монтажа гибкой черепицы своими руками,кровельные работы мягкая кровля, кровля из гибкой черепицы
Мягкие декоративные панели на стены: 30 фото интерьеров, особенности выбора, монтаж |
Гибкая плитка под кирпич для внутренней отделки, правила использования
