Использование и монтаж гибкой подводки для дома

Что такое подводка и где применяется?

После разведения труб водоснабжения по участку, требуется подключить к ним сантехническую арматуру. К ней относятся краны, перекрывающие подачу воды к прибору при необходимости замены/ремонта, и смесители, обеспечивающие подачу воды в душевые кабины, биде, писсуары, водонагреватели, стиральные и посудомоечные машины и другие устройства.

Так как обычно они не имеют возможности подключаться непосредственно к системе центрального водоснабжения, то для соединения используется дополнительный элемент – подводка. Она обеспечивает контакт труб со смесителем и соответствует таким же требованиям по прочности.

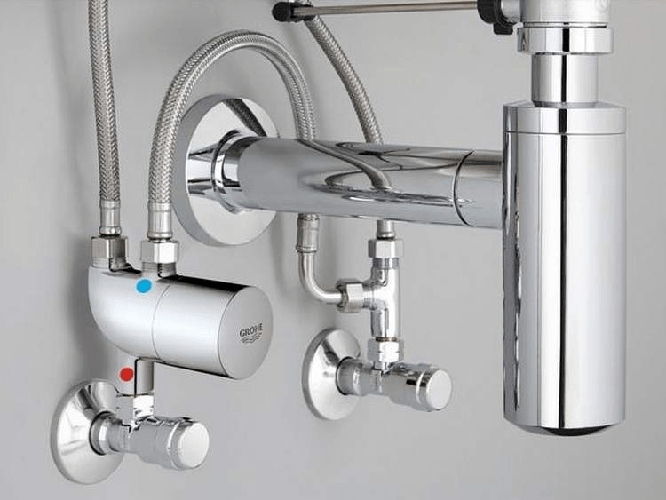

Подводкой называются соединительные металлические трубы, если она в жестком исполнении, или металлические и резиновые шланги с оплеткой, если в гибком. На концах этих соединителей присутствует резьба или штуцер с накидной гайкой, с помощью которых они закрепляются на кран и водорозетку.

При правильно подобранном сочетании всех элементов сантехнических устройств, металлическое исполнение выглядит более эстетично относительно других видов подводки

Используется она не только в бытовой сантехнике, но и в промышленности для соединения гидравлики сложного оборудования, в различной транспортной технике, для соединения газовых трубопроводов между собой и аппаратурой.

Основные виды подводки

Для установки смесителя на кухне или в ванной технически подойдет любой вид этого соединения. Но каждый из них имеет свои особенности, которые будут преимуществом в одних ситуациях и недостатком в других.

Использование гибких переходных шлангов является вынужденной мерой. Еще лет двадцать назад все краны и бачки подключали напрямую к стальной водопроводной трубе с помощью хитрой системы сгонов и муфт. В результате ванна и кухня по количеству труб нередко приобретала схожесть с внутренностями подводной лодки. Но это не самое страшное.

Из-за периодических вибраций и гидравлических ударов соединения и уплотнения водопровода регулярно выходили из строя, нежные резиновые прокладки и клапаны на сливных бачках разрушались за несколько месяцев. Проблема была решена с помощью гибкой подводки для воды «гайка- гайка». Благодаря высоким техническим характеристикам гибкой подводки для воды срок службы запорной арматуры удалось продлить с нескольких месяцев до 10-15 лет.

Сегодня в домашнем хозяйстве используется три типа гибких шлангов для подводки воды:

• Резиновые трубки в стальной оплетке. Ее легко отличить по колючей наружной поверхности, состоящей из десятков переплетенных тонких проволочек;
• Шланги из специальной резины в плетеной пластиковой оболочке. Используются в основном для подводки воды к стиральной и моечной машине;
• Сильфонная гибкая подводка для воды из нержавейки. Изготавливается методом прессовки и сваривания под высоким давлением сотен стальных колечек, набранных на стержневой пресс-форме. Получается относительно гибкий и очень прочный подвод из нержавейки.

Важно! Все водопроводные шланги для подводки воды рассчитаны на высокое давление, поэтому наружная оболочка всегда выполняется либо усиленной стальной – пластиковой оплеткой, либо из нержавеющей стали.

Сильфонную гибкую подводку из нержавеющей стали для воды нужно отличать от похожего удлинителя или шланга для ручного рассекателя душа, который не рассчитан на высокое давление. Отличить удлинитель от сильфона достаточно просто — все гибкие шланги для подводки воды, неважно, в стальной или пластиковой оплетке, комплектуются шестигранными гайками или штуцерами под гаечный ключ.

Исключение составляют некоторые модели гибких шлангов в нейлоновой оплетке для подводки воды к стиральным машинам. Такие устройства применяются в качестве гибкой подводки для горячей воды, рассчитаны на высокое давление в системе горячего водоснабжения и комплектуются пластиковыми гайками не под ключ, а с барашками для закручивания руками.

Общее устройство и принцип работы

В зависимости от вида, сантехническая подводка может несколько различаться по устройству.

К ее основным составным частям относится:

• металлическая трубка или резиновый шланг с оплеткой;
• накидная гайка с уплотнительным кольцом — используется для затягивания соединений;
• штуцер – металлический патрубок, который соединяет трубку и смеситель;
• ниппель – крепится на трубку и имеет подвижное соединение с накидной гайкой.

Штуцеры расположены по обеим сторонам подводки и закрепляются к ней методом опрессовки с помощью обжимной гильзы или сварки. Для соединения штуцер имеет внешнюю резьбу и резиновую уплотнительную шайбу.

Для установки на фитинг с внешней резьбой используется накидная гайка, которая, затягиваясь, обеспечивает герметичное соединение с ниппелем на конце подводки. Между ниппелем и накидной гайкой также устанавливается уплотнительное кольцо.

Так как гайка крутится независимо от трубки, то при затягивании последняя остается неподвижной. Поэтому установку следует производить в правильной последовательности.

Перед приобретением нужно точно подобрать нужный типоразмер соединительных элементов, а также проверить соответствие всех характеристик в паспорте изделия

В зависимости от вида, подводка способна выдерживать давление до 50 Бар и температуру до 150 °C, чего более, чем достаточно для системы ГВС. Ведь по ГОСТ рабочее давление в трубах водоснабжения квартир должно составлять 4 Бар.

Материалы для гибких шлангов подводки

В трубах и коммуникациях, разведенных по квартире, циркулирует вода под относительно высоким давлением. Например, для водопроводных труб давление воды может достигать 5-6 атм, горячая вода в теплообменнике и трубах системы индивидуального отопления находится под давлением 1,5-2 атм, в системах централизованного горячего водоснабжения давление достигает 3-4 атм. Поэтому прочность и долговечность гибкой подводки в первую очередь зависит от нескольких условий:

• Качества резины или металла, из которых изготавливается центральный канал шланга;
• Материала, используемого для армирующей оплетки;
• Металла, применяемого для изготовления штуцеров и гаек.

Насколько важен правильный подбор материала оплетки, можно оценить по техническим характеристикам, приведенным в таблице.

Центральная часть гибкого шланга изготавливается из специальных сортов резины с минимальным содержанием водорастворимых компонентов. Материал должен соответствовать ГОСТ 5496 на гибкую подводку для воды. Чаще всего производители шлангов используют резину класса EPDM.

Если нужно принять решение в вопросе, какая лучше гибкая подводка для воды, выбирайте шланг с оплеткой из нержавейки AISI 304 или ГОСТ 5632. Для штуцеров или гаек наилучшим материалом будет латунь CW614N, с никелевым покрытием. В этом случае срок службы гибкой подводки для воды составит не менее 10 лет. Шланги с алюминиевыми или стальалюминиевыми штуцерами служат вдвое — втрое меньше.

Конструкции гибких шлангов для воды

Практически все гибкие шланги, применяемые для подключения в доме потребителей воды, можно разделить на две группы:

• Удлинители, используемые для подведения воды к удаленно стоящей сантехнике, умывальнику, ванной, душевой кабине. Обычно это шланги большой длины, от 90 см до 500 см, стандартная комплектация гибкой подводки для воды, штуцер и гайка на ¾ дюйма;
• Шланги-переходники, обычно небольшой длины, до 50-60 см, применяются для непосредственного подключения потребителя к системе водоснабжения.

При подборе удлинителей или гибких подводов необходимо обращать внимание на маркировку, нанесенную на внешнюю оплетку в виде цветных полосок. Шланги для холодной воды маркируются синими полосками, для горячей воды – красными маркерами. Похожие по внешнему виду удлинители с желтыми полосками используются только для подключения газа, для воды их использовать нельзя.

Особенности монтажа металлической подводки

Долговременное использование сантехнических изделий зависит не только от верно выбранных комплектующих, но и от правильности монтажа и соблюдения всех нюансов при установке:

1. В начале системы водопроводной разводки следует поставить сетчатый фильтр во избежание засора сложного оборудования.
2. После работ по изгибу металлической подводки необходимо прочистить ее внутри от возможных сколотых частиц.
3. Затягивание соединительных элементов производится аккуратно, чтобы не пережать уплотнительные кольца, нарушив герметичность.
4. После затягивания нужно открыть воду и после 15-20 минут проверить на наличие подтеков.

Есть еще некоторые полезные советы, которые пригодятся при самостоятельном проведении монтажных работ. Так, если приходится обрезать трубку, делается это ножовкой. А вот труборез лучше не использовать для этих целей — он оставляет вмятины.

Что же касается подводки типоразмером 10, то ее можно гнуть без использования трубогиба и наполнения песком.

1. Контроль состояние перед использованием. Проверяется целостность прокладки (и правильность ее расположения), оплетки и надежность обжима стыковочных элементов.
2. Для гибких подводок также установлен минимальный радиус, на который они могут изгибаться. Следует понимать, что главная неприятность от «пережима» не в том, что изделие будет повреждено (РТИ эластично по определению), а в снижении напора в трубе, а то и полной блокировке канала. Чтобы не заниматься присоединением повторно, и учитывается допустимый радиус; он примерно равен 5,5 Dвн шланга (вместе с оплеткой). Отдельные производители указывают данную характеристику в сопроводительной документации.
3. В процессе монтажа не допускается как скручивание рукава, так и его предельное натяжение. Почему? В первом случае есть риск частичного снижения внутреннего диаметра, а значит, и напора. Во втором – возможно повреждение гибкой подводки. Ее слабое место – элементы присоединения (обжимная гильза). При скачках давления в магистрали, резких перепадах температуры именно здесь и возникают протечки. Этот факт нужно учитывать еще при покупке рукава. Выбор подводок по длине достаточный; она варьируется в пределах 0,30 – 5 м.
4. Затяжку накидной гайки необходимо делать аккуратно, без излишнего усилия. И этот пункт стоит разъяснить. Во-первых, избыточное воздействие на деталь приводит к деформации прокладки, а то и разрыву РТИ. Во-вторых, при смене сантехники гибкую подводку можно использовать неоднократно. Практика показывает, что если предыдущие присоединения делались грамотно, то даже уплотнительное кольцо менять не придется. Конечно, если оно не повреждено агрессивной средой. Но это справедливо лишь по отношению к газу и «проблемному» водопроводу (например, с повышенной жесткостью жидкости). Если речь идет о подключении газового оборудования, то ставится только новая гибкая подводка.
5. Устанавливать рукав нужно с расчетом, чтобы он не подвергался воздействию высоких температур. То есть подключению отопительных агрегатов, кухонной техники – особое внимание. Учитывается и такой момент, как необходимость контроля состояния мест присоединений. А потому доступ к ним должен быть свободным.

Заключение

Наиболее значимой проблемой гибких шлангов является огромное количество подделок, продающихся на рынке и в салонах под видом известных брендов. Такие шланги изготавливаются на полупромышленном оборудовании с использованием дешевых материалов, поэтому резина может издавать характерный химический запах, расслаиваться и растворяться в воде.

Выводы и полезное видео по теме

Несмотря на то что в силу дешевизны, практичности и удобства установки, в большинстве случаев выбирают гибкие исполнения подводок, жесткая всегда будет востребована. Это обусловлено ее показателями надежности и долговечности.

На объектах повышенной ответственности, в местах с большими и резкими перепадами давления, например, в подвалах и первых этажах зданий, для безаварийной работы предпочтение отдается металлической жесткой подводке. Такие изделия дороже гибких, но даже самые бюджетные их варианты выигрывают в соотношении цены и качества.
