Гибкий кабель (КГ) – это проводник электроэнергии, способный выдерживать многочисленные изгибы и механические нагрузки на протяжении нескольких лет. Динамический проводник способен сохранять свои характеристики в течение от одного до трёх миллионов циклов механического воздействия.

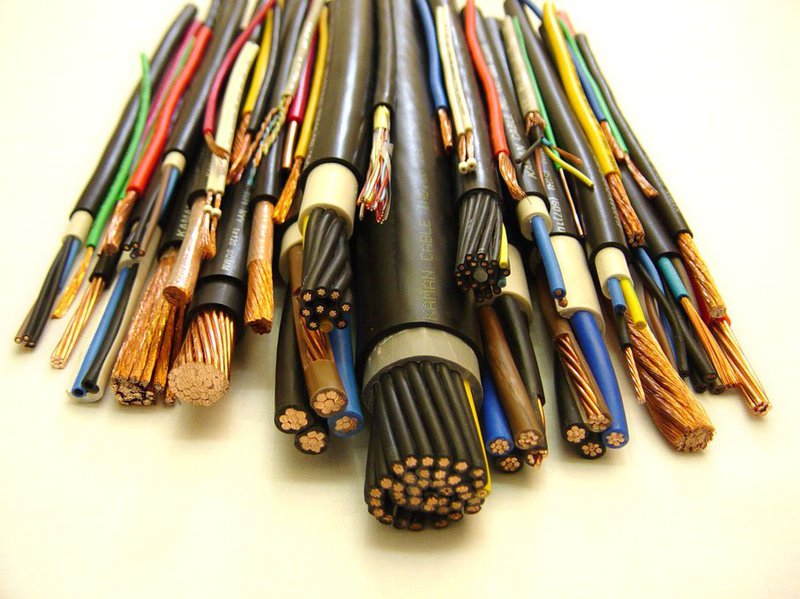

Виды проводов с точки зрения гибкости
Если вскрыть стену и посмотреть на идущий к розетке проводник, то можно отметить, что он жесткий и хорошо запоминает форму. Такой кабель предназначен для работы в зафиксированном положении. Он непригоден для частых сгибаний.
Однако если разобрать кабель зарядного устройства от смартфона, то его свойства будут иными. Этот проводник мягкий. Его допустимо гнуть тысячи раз, не переживая, что он надломится.
Перед тем как узнать о классах гибкости, необходимо уточнить, что по условиям монтажа проводники делятся на 2 группы:
- Для неподвижного соединения. Такие проводники во время работы находятся в одном неподвижном состоянии. Например, зашпаклеванная квартирная проводка или обмотка электрического двигателя.
- Для подвижного соединения. Их допустимо применять в условиях периодических деформаций или вибрации. Например, автомобильная проводка, кабели зарядных устройств, блоков питания или обычных бытовых удлинителей.
Важно! Многожильный и многопроволочный провод — это не одно и то же. В многожильном имеется 2 и более токоведущих жилы, разделенные слоем изоляции. Например, ВВГ 3х2,5 — 3 отдельные жилы. Многопроволочный провод — это одна токоведущая жила, состоящая из множества тонких проволок.
Влияние строения и гибкости на толщину провода
Следует внести одно дополнение. Класс провода оказывает существенное влияние на его визуальную толщину. Поэтому нельзя сравнивать проводниковую продукцию сугубо по внешнему диаметру тоководов. И, тем более, по диаметру изоляции.
Например, имеется два проводника сечением 70 кв. мм. Первый относится к 1 классу гибкости, а второй к 5. Изделие пятой степени визуально будет выглядеть несколько толще, чем 1.
Все дело в строение тоководов. Класс 1 — это монолитный провод. Он выполнен из одиночной медной проволоки, и не содержит пустоты. Класс 5 выполнен в виде плетенки с медными проводниками. Они обладают круглым сечением. Поэтому между отдельными тоководами неизбежно образуются воздушные пустоты, которые визуально (но нереально) увеличивают конечное сечение провода.
Класс гибкости провода оказывает существенное влияние на способ его прокладки. Жесткие монолитные провода предназначены для использования в неподвижном состоянии. Мягкие многопроволочные можно использовать в подвижном оборудовании.
Выбирая кабель, не стоит полагаться на его диаметр. Сечение тоководов зависит не только от их внешних размеров, но и от строения. Поэтому все расчеты проводки необходимо проводить с учетом ее сечения, указанного в квадратных миллиметрах.
Кабели силовые гибкие
В данную группу входят кабели с медными многопроволочными токопроводящими жилами с резиновой изоляцией в резиновой оболочке, предназначенные для электропитания передвижных потребителей и для нестационарного монтажа.
Марки и области применения
Марка кабеля | ГОСТ, ТУ | Область применения |
КГ КГ-ХЛ КГ-Т КГН КПГ КПГН КПГС КПГСН | ТУ 16.К73.05-93 | Для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение до 660 В частотой до 400 Гц или постоянное напряжение до 1000 В |
КОГ-1 | ТУ 16.К73.03-88 | Для соединения при дуговой сварке электродержателей сварочных установок на номинальное напряжение 220 В переменного тока частотой 50 Гц или постоянного тока |
КГЭ | ТУ16.К73.02-89 | Для присоединения экскаваторов и других передвижных механизмов к электрическим сетям на номинальное напряжение 6 кВ переменного тока частотой 50 Гц |
КШВГТ-1О | ТУ 16-705.101-79 | Для стационарной и подвижной прокладки и присоединения передвижных механизмов к электрическим сетям на номинальное напряжение 10 кВ переменного тока частотой 50 Гц |
КГЭШ | ТУ16.К73.012-95 | Для присоединения шахтных передвижных машин и механизмов к сети с напряжением до 1140 В на основных и до 220 В на вспомогательных жилах |
КОГРЭШ | ТУ16.К56.017-92 | Для присоединения шахтного бурильного электроинструмента при переменном напряжении до 660 В с изолированной нейтралью |
Конструкции и условия эксплуатации
Марка кабеля | Конструкция | Условия эксплуатации |
КГ | Базовая (с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке) | При изгибах с радиусом не менее 8 диаметров кабеля, при температуре окружающей среды от -40 до 50 «С при воздействии солнечного излучения |
КГ-ХЛ | С использованием резин для холодного климата | То же, при температуре окружающей среды от -60 до 50 °С |
КГ-Т | С жилами из луженых медных проволок, с использованием резин для тропического климата | То же, при температуре окружающей среды от -10 до 55 °С, со стойкостью к воздействию плесневых грибов |
КГН | В маслостойкой оболочке, не распространяющей горение | При изгибах с радиусом не менее 8 диаметров кабеля, при возможности попадания на оболочку масла, при температуре окружающей среды от -30 до 50 °С |
КПГ | С жилами повышенной гибкости | При изгибах с радиусом не менее 5 диаметров кабеля, при температуре окружающей среды от -50 до 50 °С при воздействии солнечного излучения |
КПГН | С жилами повышенной гибкости, в маслостойкой оболочке, не распространяющей горение | При изгибах с радиусом не менее 5 диаметров кабеля, при возможности попадания на оболочку масла, при температуре окружающей среды от -30 до 50 °С |
КПГС | С жилами повышенной гибкости и с профилированным сердечником | То же, что и КПГ, при возможности воздействия на кабель ударных и раздавливающих нагрузок |
КПГСН | С жилами повышенной гибкости, с профилированным сердечником, в маслостойкой оболочке, не распространяющей горение | То же, что и КПГН при возможности воздействия на кабель ударных и раздавливающих нагрузок |
КОМ | С жилами повышенной гибкости | При многократных изгибах с радиусом не менее 50 мм, при температуре окружающей среды от -50 до 50 °С, при воздействии солнечного излучения |
КГЭ | С экранами из электропроводящей резины по жиле и изоляции, с поясным экраном из электропроводящей резины | При многократных изгибах с радиусом не менее 6 наружных диаметров кабеля, при температуре окружающей среды от -40 до 50 °С |
КШВГТ-10 | С экранами из электропроводящей резины по жиле и изоляции, с заполнителем сердечника из электропроводящей невулканизированной резины, с двухслойной оболочкой | При ограниченном количестве изгибов с радиусом не менее 6 диаметров кабеля, при возможности воздействия соляного тумана, при возможности воздействия на кабель ударных и раздавливающих нагрузок, при температуре окружающей среды от -50 до 85 °С, со стойкостью к воздействию плесневых грибов |
КГЭШ | С экранами из электропроводящей резины по изоляции | При многократных изгибах с радиусом не менее 5 наружных диаметров кабеля, при температуре окружающей среды от -30 до 50 °С |
КОГРЭШ | Особо гибкие с электропроводящими экранами по изоляции, в маслостойкой оболочке, не распространяющей горение | При многократных изгибах с радиусом не менее 3 наружных диаметров кабеля, при температуре окружающей среды от -30 до 50 °С |
Число жил в кабелях и диапазон номинальных сечений основных жил указаны в таблице 2.2.4-1. Номинальные сечения жил заземления и вспомогательных жил кабелей, кроме КГЭШ и КОГРЭШ, в зависимости от номинального сечения основных жил указаны в таблице 2.2.4-2. Сортамент шахтных кабелей приведен в таблицах 2.2.4-10 и 2.2.4-11.
Номинальное сечение жилы заземления кабелей марки КПГ и КПГН должно быть равно сечению основных жил. При необходимости допускаются другие сечения жил заземления и вспомогательных жил. В обозначение кабелей группы КГ (ТУ 16.К73.05-93) с нулевой жилой к марке добавляется буква «н», кабелей с двумя и тремя основными жилами и одной или двумя вспомогательными жилами (без жил заземления и нулевой) добавляется буква «в».
Изоляция кабелей этой группы также может выполняться из теплостойкой резины, допускающей температуру нагрева жил до 85 °С. В данном случае в марке кабеля дополнительно в конце присутствует буква «Т». ТУ 16.К73.05-93 предусматривают возможность изготовления и других марок кабелей (кроме КГ) в исполнении ХЛ и Т.
Таблица 2.2.4-1. Число жил в кабелях
Марка кабеля | Число жил | Номинальное сечение основных жил, мм2 | ||
основных | заземления | вспомогательных | ||
КГ, КГ-Т и КГ-ХЛ, КГН | 1 2 и З 2 и З 2 и З 2 и З 4 и 5 | 1 | 1 2 | 2,5 -12 0,75 — 120 0,75 — 120 2,5 — 70 2,5 — 70 1,0 — 25 |
КПГ | 2 2 и З | 1 | — | 0,75 — 70 0,75 — 70 |
КПГН | 3 3 | 1 1 | 1 | 1,5 — 10 1,5 — 10 |
КПГС и КГПСН | 3 3 3 | 1 1 1 | — 1 2 | 2,5 — 120 2,5 — 6,0 4,0 — 50 |
КОМ | 1 | — | — | 16 — 150 |
КГЭ | 3 3 | 1 1 | 1 | 10 — 150 10 — 150 |
КШВГТ-10 | 3 | 3 | — | 25 -150 |
КГЭШ | 3 3 | 1 1 | 3 | 4,0-95 |
КОГРЭШ | 3 | 1 | 1 | 1,5 — 6,0 |
Таблица 2.2.4-2. Сечение жил, мм2
Основные жилы | Жилы заземления | Жилы заземления для КШВГТ-10 | Вспомогательные жилы |
0,75 | 0,75 | — | — |
1,0 | 1,0 | — | — |
1,5 | 1,0 | — | 1,5 |
2,5 | 1,5 | — | 1,5 |
4,0 | 2,5 | — | 2,5 |
6,0 | 4,0 | — | 4,0 |
10 | 6,0 | — | 6,0 |
16 | 6,0 | — | 6,0 |
25 | 10 | 6,0 | 10; 6,0 для КГЭ |
35 | 10 | 6,0 | 10; 6,0 для КГЭ |
50 | 16 | 10 | 10 |
70 | 25,16 для КГЭ | 10 | 10 |
95 | 35, 25 для КГЭ | 16 | 10 для КГЭ |
120 | 35 | 16 | 10 для КГЭ |
150 | 50 | 25 | 10 для КГЭ |
Номинальная толщина изоляции и значения толщин оболочек для кабелей марок КГ, КГН, КПГ, КПГН, КПГС, КПГСН указаны в таблице 2.2.4-3 (при этом большие значения толщин оболочек относятся к кабелям с большим числом жил). Жилы кабелей марок КГ, КГН, КПГ, КПГН, КПГС, КПГСН должны иметь цифровую маркировку или отличительную расцветку, указанную в таблице 2.2.4-4, при этом зелено-желтый цвет изоляции применяют только для жилы заземления. Номинальные толщины изоляции и оболочек для кабелей марки КОГ-1 приведены в таблице 2.2.4-5, номинальные толщины элементов конструкции для кабелей марки КГЭ приведены в таблице 2.2.4-6, номинальные толщины элементов конструкции для кабелей марки КШВГТ-10 приведены в таблице 2.2.4-7. Цвет изоляции для кабелей марки КОГ-1 и КГЭ не нормируется, в кабелях марки КШВГТ-10 основные жилы могут иметь любой цвет, кроме черного.
Изолированные жилы должны быть скручены в правом направлении, при этом для обеспечения эксплуатации при заданных условиях изолированные жилы в кабелях марок КГ, КГН с тремя основными и двумя вспомогательными жилами сечением 16 мм2 и более, кабелей марки КПГ, КПГН с четырьмя жилами 16 мм2 и более должны быть скручены вокруг резинового сердечника, а в кабелях марок КПСГ и КПСГН с четырьмя жилами сечением 16 мм2 и более, пяти- и шестижильных всех сечений должны быть скручены вокруг круглого или профилированного резинового сердечника. В кабелях марки КШВГТ-10 все изолированные жилы должны быть скручены с заполнителем в центре из электропроводящей резины, а оболочка выполняется двухслойной с внутренним слоем из электропроводящей резины.
Для удобства разделки кабелей поверх скрученных жил должен быть наложен слой синтетической пленки или другого материала. В кабелях марки КОГ-1 и одножильных кабелях марки КГ допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина оболочки должна быть равна сумме толщин изоляции и оболочки.
Справочные значения наружных диаметров и масс кабелей, наиболее массово выпускаемых типоразмеров, указаны в таблицах 2.2.4-8 и 2.2.4-11 соответственно. С учетом значительных допусков реальные значения могу отличаться на 10% в меньшую или большую сторону.
Рисунок 2.2.4-1. Поперечный разрез кабеля марки КГЭ с жилой заземления и вспомогательной жилой
Таблица 2.2.4-3. Толщины изоляции и оболочек
для кабелей марок КГ, КГН, КПП КПГН, КПГС, КПГСН, мм
Номинальное сечение основных жил, мм2 | Изоляция | Оболочка для одножильных кабелей | Оболочка для многожильных кабелей |
0.75 | 0,8 | — | 1,3-1,5 |
1,0 | 0,8 | — | 1,3-1,6 |
1,5 | 0.8 | — | 1,5-1,8 |
2.5 | 0.9 | 1,4 | 1,7-2,0 |
4,0 | 1,0 | 1.5 | 1,8-2,2 |
6.0 | 1,0 | 1,6 | 2,0-2,5 |
10 | 1,2 | 1,8 | 3,1-3,6 |
16 | 1,2 | 1.9 | 3.3-3.9 |
25 | 1,4 | 2,0 | 3.6-4.4 |
35 | 1.4 | 2,2 | 3,6-4,5 |
50 | 1,6 | 2,4 | 4,5-5,0 |
70 | 1,6 | 2,6 | 4,8-5,0 |
95 | 1.8 | 2,8 | 5,0 — 5,3 |
120 | 1,8 | 3.0 | 5,0-5,3 |
Таблица 2.2.4-4. Расцветка жил
для кабелей марок КГ, КГН, КПП КПГН, КПГС, КПГСН
Число жил | Расцветка без жилы заземления | Расцветка с жилой заземления |
3 | голубой, черный, коричневый | зелено-желтый, голубой, коричневый |
4 | голубой, черный, коричневый, | зелено-желтый, голубой, черный или коричневый |
5 | голубой, черный, коричневый, черный или коричневый, черный или коричневый | зелено-желтый, голубой, черный, коричневый, черный или коричневый |
6 | — | зелено-желтый, черный, голубой, черный, коричневый, черный |
Таблица 2.2.4-5. Толщины изоляции и оболочки лля кабелей марки КОГ-1, мм
Номинальное сечение жил, мм2 | Изоляция | Оболочка |
16-35 | 0.8 | 1.2 |
50 | 1,0 | 1,2 |
70 | 1.0 | 1,4 |
95 | 1,2 | 1,4 |
120 | 1,2 | 1,6 |
150 | 1,4 | 1,6 |
Таблица 2.2.4-6. Толщины элементов конструкции для кабелей марки КГЭ, мм
Номинальное сечение основных жил, мм2 | Внутренний и наружный экраны по жиле и изоляции | Изоляция | Поясной экран | Оболочка |
10-50 | 0,4 | 4,0 | 1,5 | 3,5 |
70-150 | 0,6 | 4,0 | 2,0 | 4,0 |
Таблица 2.2.4-7. Толщины элементов конструкции для кабелей марки КШВГТ-10, мм
Номинальное сечение основных жил, мм2 | Внутренний экран по жиле | Изоляция | Наружный экран по изоляции | Внутренняя оболочка | Наружная оболочка |
25-70 | 0,8 | 6,0 | 1,0 | 3,0 | 5,0 |
95-150 | 1,2 | 6,0 | 1,0 | 3,0 | 6,0 |
Таблица 2.2.4-8. Наружные диаметры кабелей, мм
Номинальное сечение основных жил, мм2 | Одножильные марки КГ | Стремя основными жилами и жилой заземления марок КГ, КГН | С тремя основными жилами и жилой заземления марок КПГ, КПГН | Стремя основными жилами и жилой заземления марок КПГС, КПГСН | КОМ | КГЭ | КШВГТ-10 |
0,75 | — | 10 | 10 | — | — | — | — |
1,0 | — | 10 | 10 | — | — | — | — |
1,5 | — | 11 | 11 | — | — | — | — |
2,5 | 7,0 | 13 | 13 | 16 | — | — | — |
4,0 | 8,0 | 16 | 16 | 18 | — | — | — |
6,0 | 9,0 | 18 | 19 | 22 | — | — | — |
10 | 10 | 23 | 24 | 25 | — | 41 | — |
16 | 13 | 25 | 28 | 30 | 10 | 44 | — |
25 | 15 | 30 | 32 | 34 | 12 | 46 | 67 |
35 | 17 | 35 | 38 | 38 | 14 | 50 | 72 |
50 | 19 | 42 | 44 | 45 | 16 | 54 | 74 |
70 | 22 | 45 | 49 | 49 | 18 | 63 | 79 |
95 | 24 | 51 | — | 53 | 20 | 67 | 86 |
120 | 27 | 56 | — | 58 | 23 | 72 | 91 |
150 | — | — | — | — | 25 | 78 | 97 |
Таблица 2.2.4-9. Массы кабелей, кг/км
Номинальное сечение основных жил, мм2 | Одножильные марки КГ | Стремя основными жилами и жилой заземления марок КГ, КГН | Стремя основными жилами и жилой заземления марок КПГ КПГН | Стремя основными жилами и жилой заземления марок КПГС, КПГСН | КОГ-1 | КГЭ | КШВГТ-10 |
0,75 | 140 | 140 | — | — | |||
1,0 | — | 150 | 150 | — | — | — | — |
1,5 | — | 190 | 190 | — | — | — | — |
2,5 | 70 | 280 | 280 | 310 | — | — | — |
4,0 | 100 | 390 | 400 | 430 | — | — | — |
6,0 | 130 | 540 | 570 | 600 | — | — | — |
10 | 210 | 910 | 990 | 1100 | — | 2000 | — |
16 | 290 | 1200 | 1300 | 1400 | 240 | 2300 | — |
25 | 420 | 1700 | 1900 | 2000 | 320 | 2900 | 4900 |
35 | 560 | 2300 | 2600 | 2600 | 440 | 3500 | 5800 |
50 | 760 | 3100 | 3600 | 3700 | 610 | 4100 | 6700 |
70 | 1000 | 4100 | 4800 | 4800 | 840 | 5600 | 7900 |
95 | 1300 | 5300 | — | 5500 | 1100 | 6900 | 9700 |
120 | 1600 | 6300 | — | 6500 | 1400 | 8100 | 11000 |
150 | — | — | — | — | 1700 | 9600 | 13000 |
Таблица 2.2.4-10. Наружные диаметры и массы кабелей марки КГЭШ
Число и номинальное сечение жил, мм2 | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
3×4 1×2,5 | 22 | 700 |
3×6 1×4 | 25 | 900 |
3×10 1×6 | 27 | 1100 |
3×16 1×10 | 31 | 1600 |
3×25 1×10 | 34 | 2000 |
3×35 1×10 | 37 | 2400 |
3×50 1×10 | 41 | 3000 |
3×70 1×10 | 45 | 4000 |
3×95 1×10 | 51 | 5200 |
3×4 1×2,5 3×1,5 | 24 | 850 |
3×6 1×4 3×2,5 | 27 | 1100 |
3×10 1×6 3×2,5 | 30 | 1400 |
3×16 1×10 3×2,5 | 33 | 1800 |
3×25 1×10 3×4* | 37 | 2300 |
3×35 1×10 3×4 | 40 | 2800 |
3×50 1×10 3×4 | 44 | 3400 |
3×70 1×10 3×4 | 47 | 4200 |
3×95 1×10 3×4 | 52 | 5400 |
Таблица 2.2.4-11. Наружные диаметры и массы кабелей марки КОГРЭШ
Число и номинальное сечение жил, мм2 | Наружный диаметр кабеля, мм | Масса кабеля, кг/км |
3×1,5 1×1,5 1×1,5 | 17 | 400 |
3×2,5 1×1,5 1×1,5 | 18 | 450 |
3×4 1×2,5 1×2,5 | 19 | 570 |
3×6 1×2,5 1×2,5 | 22 | 710 |
Гибкие кабели по своему назначению должны быть стойкими к перегибам и осевым кручениям. Данные о числе испытательных циклов, которые должны без повреждений выдерживать кабели, приведены в таблице 2.2.4-12, при этом большие значения относятся к меньшим сечениям жил.
Таблица 2.2.4-12. Стойкость кабелей к перегибам
Марка кабеля | Число циклов |
КГ, КГН | 4000 — 9000 |
КПГ, КПГН, КПГС, КПГСН | 8000-12000 |
КОМ | 6000-12000 |
КГЭ | 30000 — 40000 |
КГЭШ | 4000 |
КОГРЭШ | 22000-35000 |
Требования к электрическим параметрам
На период приемки и поставки кабели марок КГ, КГН, КПГ, КПГН, КПГС, КПГСН в течение 5 мин. должны выдержать без погружения в воду, а одножильные и кабели марки КОГ-1 после пребывания в воде испытание переменным напряжением 2,5 кВ частотой 50 Гц. Кабели марки КГЭ должны выдержать испытание напряжением 15 кВ, а кабели марки КШВГТ-10 — 20 кВ переменного тока частотой 50 Гц в течение 5 мин. Испытательное напряжение для основных жил шахтных кабелей составляет 2,5 кВ для кабелей марки КОГРЭШ и 3,5 кВ для кабелей марки КГЭШ.
Электрическое сопротивление изоляции в нормальных климатических условиях, пересчитанное на 1 км кабеля, при приемке и поставке должно быть не менее 50 МОм, а для кабелей марки КШВГТ-10 и КГЭШ не менее 100 МОм.
Для экранированных кабелей электрическое сопротивление экранов должно быть не более 300 Ом для кабелей марки КГЭ, 1500 Ом для КГЭШ и 1000 Ом для КОГРЭШ.
Срок службы
Из-за тяжелых условий эксплуатации, связанной с постоянными изгибающими нагрузками в широком диапазоне температур, гибкие силовые кабели имеют значительно меньшие сроки службы по сравнению с другими типами силовых кабелей, что требует постоянного контроля за их работоспособностью и необходимость своевременной замены для обеспечения безопасности. Данные о сроках службы различных кабелей приведены в таблице 2.2.4-13.
Таблица 2.2.4-13. Сроки службы кабелей
Марка кабеля | Срок службы, лет |
КГ, КПГ, КПГС | 4 |
КГН, КПГН, КПГСН | 2,5 |
КОМ | 4 |
КГЭШ | 1,5 |
КОГРЭШ | 2 |
Производители и поставщики
Предприятие | Контактная информация | Марки продукции |
ОАО «Амурский Кабельный Завод» г. Хабаровск | (4212) 53-88-44 | КГ, КГН, КПГС, КПГСН |
ЗАО «Кабельный завод «Кавказкабель» г. Прохладный | (86631) 2-27-41 | КГ, КГ-ХЛ |
ООО «Рыбинсккабель» г. Рыбинск | (4855) 29-77-77 | КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГН, КПГС, КПГСН, КОГ-1, КГЭШТ |
ОАО «Сибкабель» г. Томск | (3822) 65-25-65 | КГ, КГ-ХЛ, КГН, КПГСН, КОМ, КГЭ, КГЭ-ХЛ, КГпЭ, КгпЭ-ХЛ, КГЭН, ГГЭ, КГЭШ, КГЭШм, КГЭШу, КГЭС, КОГРЭШ, КОГРЭШВ, КОГЭШ, КГпЭНШ |
ОАО «Электрокабель» Кольчугинский завод» г. Кольчугино | (09245) 21-835 | КГ, КГ-ХЛ, КГН, КПГНТ, КОМ, КГЭШ-1140, КГЭ-ХЛ-6, КГЭ-6 |
ООО «Автэк» г. Климовск М.О. | (495) 540-32-49 e-mail: awtek@bk.ru | КГ |
«АТЛАС» г. Москва | (495) 517-15-34 | КГ |
ООО «ЗВИ-КОНТАКТ» г. Москва | (495) 517-05-16 | КГ |
Группа компаний «МЕТАЛЛОИНВЕСТ-МАРКЕТ» г. Москва | (495) 203-37-25 | КГ, КГН, КПГС, КПГСН |
ООО «Нордкабель» г. Москва | (495) 107-01-40 | КГ |
ООО «Системы и Линии Связи» г. Москва | (495) 197-11-47 | КГ, КГ-ХЛ |
ООО «ЭЛЕКОН» г. Подольск М.О. | (495) 996-93-94 | КГ |
Кабель силовой медный гибкий цена, купить — кабель.рф
Реализация товаров, размещенных в каталоге на сайте, не является дистанционной торговлей и
осуществляется по предварительному согласованию наименования, эксплуатационных и технических
характеристик, наличия и количества на основании договора Оферты и/или договоров, заключенных
в письменной форме.
Классификация кабелей по гибкости
Гибкость проводов регламентируются ГОСТ 22483-2022. Согласно этому документу, любые кабельные жилы подразделяются на 6 видов. С их перечнем можно ознакомиться в таблице.
| Класс гибкости жилы | Описание из ГОСТ 22483-2022 |
|---|---|
| 1 | Однопроволочные и многопроволочные токопроводящие жилы большого сечения. Провод марки ПВ-1. Жесткий. По строению больше напоминает толстую проволоку в изоляции. |
| 2 | Многопроволочные провода марки ПВ-2. Более гибкие, чем класс 1. |
| 3 | Многопроволочные тоководы, чья гибкость превышает класс 2. Проводники марки ПВ-3. Состоят из множества тонких монолитных жил. |
| 4 | Многопроволочные жилы, более гибкие, чем в классе 3. Обычно это кабели марки КГ. Состоят из десятков тонких проводников. |
| 5 | Гибкие тоководы. Марка провода ПВС. |
| 6 | Жилы, с гибкостью, превышающей класс 5. Марка КОГ. |
Следует отметить, что гибкость провода главным образом определяется толщиной составляющих его тоководов. Например, кабели повышенного класса 3-6 состоит из множества тонких медных жил малого сечения. Их диаметр не превышает 1 мм. Поэтому они легко поддаются на изгиб и не переламываются от деформации.
Кабели 1-2 класса состоят из одной или нескольких толстых монолитных жил. Эти проводники бывают настолько толстыми, что даже группа людей не сможет согнуть их вручную. Для прокладки таких проводниковых изделий потребуется специальное установочное оборудование. Они пригодны только для использования в неподвижном состоянии.
Обратите внимание! Гибкие проводники удобно использовать в сложных условиях прокладки. Например, если трасса непрямая, необходимо огибать углы и делать частые повороты.
Конструкция
Основой КГ являются токопроводящие жилы из меди. Они покрыты изоляцией и заключены во внешнюю резиновую оболочку. Также в структуре провода присутствует разделительная синтетическая плёнка, которой покрывают непосредственно медные проводники.
КГ различают по форме скрутки жил:
- Повивная;
- Пучковая.
Повивная скрутка
Такое положение жил технологически обходится производителю значительно дешевле, чем пучковая свивка. Проводники в КГ скручены в отдельные группы, которые, в свою очередь, свивают в единый сердечник. Поверх него накладывают изоляцию из экструдированного полимера. Если технические условия требуют экранирования, то жилы обматывают синтетической лентой или фольгой.
В начале эксплуатации разница между внешним и внутренним радиусами изгиба практически не сказывается на сохранении целостности медной проволоки. Со временем в проводниках накапливается усталость металла, что, в конце концов, приводит к необратимым деформациям.
Применение
Область применения гибких кабелей довольно обширна. Их можно найти в любой квартире. Практически все бытовые электроприборы подключаются к электросети с помощью гибких шнуров. Электрический утюг представляет собой подвижное устройство, которое оснащено КГ.
В промышленности станочное оборудование с числовым программным управлением (станки ЧПУ) имеют много подвижных электроузлов. Станки оснащены многопроволочными кабель-каналами. Проводка рассчитана на эксплуатацию в течение 5-10 лет, в зависимости от интенсивности работы оборудования.
Существуют каналы стандартной серии с ограниченной длиной открытого и закрытого типа. Наряду с этим, применяются изделия с неограниченной длиной. Универсальные каналы можно наращивать до любых размеров.
Миниатюрные подвижные кабелеукладчики с гибкими проводами применяют в принтерах. В КГ таких устройств применяются провода толщиной, измеряемой сотыми долями мм.
Кабель гибкий применяют не только в подвижных системах. Им удобно соединить контакты в распределительных щитках, шкафах, где порой требуется изгибать КГ несколько раз, в случае ремонтных работ кабели можно использовать многократно. Соединения сигнальных устройств, пультов управления различного электрооборудования с источниками питания осуществляется гибкими шнурами для контрольного управления.
При выборе надо обращать внимание на модификации кабельных изделий. Есть провода с оболочками, не поддерживающие горение, тропического и холодостойкого исполнения. Для бытовых нужд наиболее подходят КГ в ПВХ оболочке, рассчитанные на напряжение 220 в.
Пучковая скрутка
Уникальная технология структурирования сердечника заключается в том, что вместо послойного скручивания жилы свиваются пучками вокруг упругого сердечника. Уходя от формирования многожильных слоёв, добиваются одинакового радиуса изгиба для всех проводников.
В том месте, где происходит изгиб КГ, линия действия каждой жилы моментально смещается изнутри к внешней стороне кабеля. Получается, что жилы не сжимаются и не растягиваются по отдельности во внешней и внутренней стороне изгиба.
Оболочка КГ сдерживает жилы от раскручивания. Для этого недостаточно формирования поверхностного изоляционного слоя с помощью одного прессования. Только внутреннее давление оболочки сможет сдержать сердечник от раскрутки. Резиновое внешнее покрытие изготавливается по специальной технологии.
В результате многожильный кабель в динамическом режиме ведёт себя жёстче, чем его стандартный прототип. Однако этим достигается долговечность КГ.
Характеристики гибкого кабеля
Наиболее массовое применение гибкого кабеля – это использование его для подключения сварочного аппарата, держателя сварочного электрода и зажима заземления. Технические характеристики охватывают различные параметры. Они позволяют потребителю ориентироваться при выборе кабельной продукции, соответствующей определённым условиям эксплуатации КГ.
Таблица технических характеристик КГ
