Гибкая подводка для воды – алгоритм монтажа – Журнал строителя

Основные преимущества изделий

В процессе трудоемкого монтажа стальные трубы сгибают и скрепляют хомутами, в результате чего образуется громоздкое металлическое сооружение. Установка гибкого изделия происходит гораздо проще, при этом общее качество и надежность всей системы остается на высоте.

Устройство представляет собой прочный эластичный шланг длиной от 0,3 до 5 метров. На концах с обеих сторон вставлены крепежные детали с уплотнительными резиновыми кольцами.

Обычно известные производители смесителей комплектуют оборудование именно этим типом соединителей, что оправдано огромным количеством преимуществ:

• удобная и безопасная эксплуатация;
• герметичная конструкция, выполненная из высококачественных материалов;
• простой для неопытного пользователя процесс монтажа/демонтажа, не требующий наличия специфических знаний, навыков и профессионального оборудования;
• стойкость к вибрациям, последствиям гидравлических ударов, периодически случающихся в трубопроводе;
• продолжительный период исправной службы при соблюдении правильных условий эксплуатации;
• сохранение нормальной работоспособности в широком диапазоне температур.

При необходимости гнущиеся подводки свободно перемещаются относительно смесителя и других сантехнических приборов, чего не скажешь об их аналогах.

Если выполнять подобные манипуляции осторожно, можно не опасаться случайных повреждений конструкции. .

Надежная продукция с соответствующими сертификатами и надлежащей маркировкой продается в специализированных магазинах

В сопроводительном паспорте подробно описываются все характеристики. Заявленный срок службы не должен быть меньше 5 лет

Разумеется, что перечисленные плюсы относятся только к качественно изготовленным изделиям

Чтобы приобрести шланг с хорошими техническими характеристиками, стоит обращать внимание на товары надежных брендов.

Например, Tucai, Mateu, Uni-Fitt. Эти производители предоставляют гарантию на свою продукцию и имеют санитарные разрешения на контакт устройств с питьевой водой. Среди отечественных производителей популярны компании Монолит, Флексилайн, Акватехника.

Гибкая подводка для воды: разновидности, предназначение и эксплуатация

Еще несколько лет назад практически в любой ванной комнате можно было увидеть большие нагромождения и хитросплетения стальных труб, подключенных к различной сантехнике.

Умывальники и душевые кабины подключались к ним посредством множества муфт и переходников.

В результате такого подключения все углы ванной комнаты были заняты массивными конструкциями из труб, которые регулярно выходили из строя из-за гидравлических вибраций и ударов.

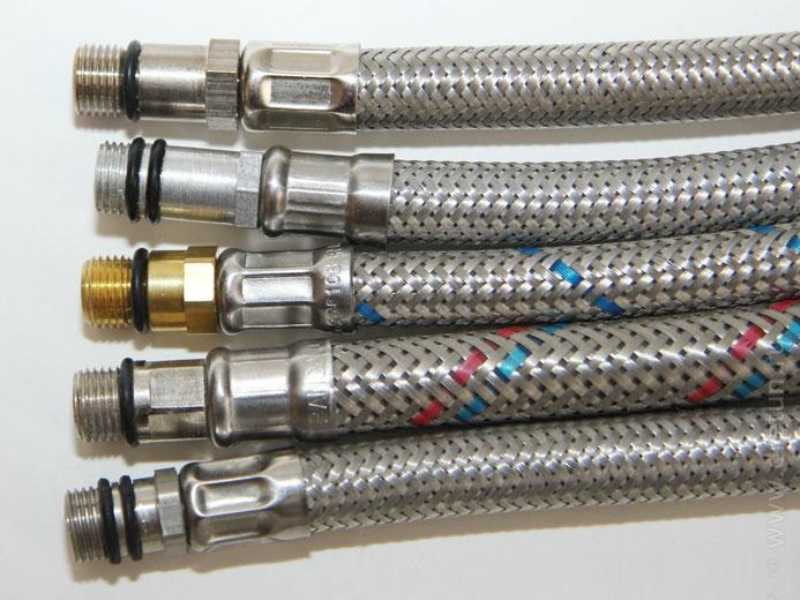

Гибкая система состоит из подвижного эластичного шланга, укрытого сверху металлической оплеткой. Его длина может начинаться от 30 см и достигать 5 м.

На концах подводки находятся гайки и штуцеры с уплотнениями из резины, которые крепятся к основной трубе и к сантехническому элементу или бытовой технике. На металлическую оплетку нанесены цветовые маркеры, которые указывают на область применения шланга.

По шлангу с красной маркировкой должна течь исключительно горячая вода, по шлангу с синей маркировкой – исключительно холодная вода, а двойной цвет указывает на универсальность изделия.

В продаже можно также встретить подводку с полосками желтого цвета. Она предназначена для подключения и работы с газовым оборудованием, но подключать к воде ее нельзя. Внутренняя поверхность эластичного шланга такой подводки пропитана специальными веществами, которое ни в коем случае не должно попадать в питьевую воду.

Гибкая подводка практически полностью заменила собой жесткие стальные трубы за счет большого количества преимуществ.

• В отличие от старых массивных труб, тонкие гибкие подводки занимают меньшее пространство и позволяют разместить сантехнические изделия на большом расстоянии от основной трубы, не захламляя при этом пространство около стен и пола.
• Гибкость шланга позволяет передвигать уже подключенную бытовую технику и подключать ее даже в самых маленьких комнатках.
• Изделие не нуждается в сварке и подключается практически «голыми руками». Это не только позволяет экономить средства, тратившиеся на покупку сварочных аппаратов, но и провести подключение самостоятельно даже новичку.
• Более высокая, по сравнению с обычными трубами, надежность изделия продлевает срок их службы до нескольких десятков лет.
• Такая гибкая трубка более устойчива к внешним повреждениям и внутренним гидроударам.

Гибкая подводка хоть и намного лучше жесткой, но имеет свои недостатки.

• Изделие плохо переносит натяжения и скручивания, они могут повредить и деформировать его.
• Запрещено устанавливать гибкую подводку рядом с открытым огнем. Исключение составляет газовый шланг в металлической оплетке, хотя и его рекомендуют монтировать так, чтобы он не мог достать до огня на плите.
• Если вода подается одновременно в несколько комнат, то гибкая подводка начинает вибрировать и, как следствие, создает низкий гул.

На рынке сантехники можно встретить две отличные друг от друга категории гибких подводок – это переходники и удлинители. Переходники – это обычные шланги для подачи воды к душевым кабинам, раковинам или стиральным машинкам. Их длина редко превышает 0,5 м.

Характеристики подводок и первой и второй категории сходны и выглядят следующим образом:

• диаметры внешнего и внутреннего радиуса трубы составляют 12 и 11,5 мм соответственно;
• номинальное давление составляет 8 бар, а максимальное достигает 10 бар;
• минимальный радиус изгиба составляет 60 мм;
• максимально допустимая температура в 70 градусов;
• ресурс работы составляет не менее 10 лет;
• твердость резинового шланга 75 по Шору;
• максимальный момент затяжки арматуры на концах шланга 50 Нм.

Производство гибкой подводки еще находится на стадии развития, но на рынке уже существует широкий ассортимент. Их классифицируют по различным характеристикам, например, по оплетке, по виду фитингов или по внутреннему наполнению. Самой распространенной из них является классификация по виду оплетки.

Одним из наиболее востребованных видов гибкой подводки является армированная подводка. Она состоит из двух частей: внутреннего резинового шланга и наружной стальной оплетки. Шланги разной длины обматываются сталью определенного цвета (синий для холодной воды, а красный для горячей), на концах крепятся штуцеры или гайки с резиновыми уплотнителями.

Максимальная рабочая температура такой подводки составляет 90 градусов, поэтому она не используется для монтажа отопительных систем. Тем не менее она очень удобна для подключения к смесителю, стиральной машине или бойлеру. К преимуществам можно отнести:

• удобство и скорость монтажа, из всех инструментов достаточно одного разводного ключа;
• большую гибкость, чем у других видов;
• большую прочность по сравнению с полипропиленовыми трубами, так как армированная подводка усилена металлом.

К недостаткам армированного изделия можно отнести:

• быстрый износ тонких резиновых уплотнителей;
• быстрый износ оплетки при частых перегибах.

Стоит армированное изделие существенно ниже сильфонных подводок, но и изнашивается несколько быстрее. Средний срок ее службы составляет около 2-4 лет.

Сильфон представляет собой стальную гофрированную трубу длиной до 2 метров, которая может растягиваться и сжиматься до необходимых величин.

На ее концах установлены гайки из латуни с резиновыми прокладками, способными выдержать достаточно высокие температуры. Такая металлическая гармошка может выдержать перепады от минимальной температуры в -50, до максимальной в 250 градусов.

Преимуществами такой гофрированной подводки являются:

• высокая надежность и долговечность;
• устойчивость к гидроударам и перепаду температур;
• такая подводка не горит и может монтироваться даже вблизи открытого огня;
• она гигиенична и совершенно безопасна для человека.

Из минусов можно выделить только:

• высокую цену;
• сильный шум, создаваемый током воды по такой трубе.

Срок службы гибкой трубы может достигать 25 – 30 лет, однако, она весьма дорогостояща. Ее можно использовать не только для подачи воды, но и газа.

Шланги, изготовленные из нержавеющей стали, стоят дешевле сильфонных, а служат они дольше обычных армированных. Их длина может начинаться от 50 см и доходить до 1 м.

На концах нержавеющего шланга, так же как и на армированном, находятся обычные гайки или штуцеры. С их помощью можно подключать подводку как к обычным, так и к угловым переходникам.

Среди ее преимуществ можно отметить:

• высокую устойчивость к коррозии (выше чем у остальных труб);
• демократичную цену;
• простоту монтажа;
• устойчивость к огню и резким перепадам температур.

Недостаток у такой подводки только один – при низком качестве резиновых прокладок или недостаточной затяжке фиксирующей гайки подобная подводка начинает протекать в местах соединения и быстро приходит в негодность.

Гибкая подводка разных видов может состоять как из одного материала, так и из комбинации нескольких. Внутренний эластичный шланг изготавливается из резины или каучука.

Резиновые шланги чаще всего используются для подключения к унитазу или стиральной машинке, так как питьевую воду по ним подавать нельзя.

Резина имеет специфический запах, который передастся воде, идущей по нему. Кроме внутреннего шланга подводка оплетена сверху армирующим материалом, защищающим хрупкий шланг от внешних повреждений.

Она может быть изготовлена из различных металлов или синтетических материалов.

Такая оплетка подходит только для подачи воды с температурой не выше 80 градусов. Она очень подвержена коррозии и срок ее службы не превышает 5 лет.

Нейлоновая оплетка прослужит около 10 лет и способна выдержать нагрев до 110 градусов. Кроме того ее рабочее давление увеличено до 20 атмосфер, что существенно повышает цену таких изделий.

Как устанавливать эластичную подводку – подробный инструктаж

Монтаж любой подводки идет по следующей схеме: очищаете место и обеспечиваете хороший доступ к точке употребления и проводу воды. При этом водопроводный кран или кран лучше не фиксировать добавочной гайкой или прижимной пластиной к раковине, а просто вставить в отверстие.

Берете подводку и вкручиваете ее в кран. У водопроводного крана будет две подводки, благодаря этому вкручиваете в его корпус оба шланга, действуя постепенно.

Использовать уплотнительную ленту на торцах подводки есть смысл лишь в случае отсутствия уплотнителей в зоне стыка гайки/штуцера с посадочным местом в корпусе крана.

Для установки можно применять как разводной, так и накидной ключ, номер которого определяется по размерам шестигранника на монтажном срезе шланга. Когда ведутся монтажные работы кран можно держать над раковиной, однако если она изготовлена из керамики, то прекрасный вариант отойти в сторону.

Дальше нужно вставить кран в отверстие раковины и одеть добавочную гайку или уплотнительную шайбу, протолкнув в ее отверстие один или оба подвода. Потом гайку или шайбу фиксируйте на корпусе крана, зажимая его к раковине.

На другом шаге нужно закрепить монтажный торец подводки на сгоне провода воды. Для этого на профилированную трубу с резьбой накручиваем фитинг-американку, после этого ее резьбовой торец уплотняем при помощи ФУМ и накручиваем на уплотнитель гайку подводки.

Перекручивания шланга в данном случае не случается из-за конструкционных особенностей фитинга-американки.

Если труба изготовлена из металлопластика, то в данном случае действуем совсем по-иному: берем цанговый соединитель, раскручиваем его, снимая добавочную гайку и кольцо уплотнения, которое следует одеть на трубу.

Дальше на свободный отрезок трубы соединителя наматываем сантехническую фторопластовую ленту и накручиваем на него гайку подвода. В конце соединитель помещаем в трубу и поджимаем уплотнительной гайкой.

Перекручивания в данном случае не случается.

Более того, между подводом и тубой можно встроить вентиль запорного типа, но данная деталь не считается обязательной, потому как для выключения водоподачи в системе можно применять центральный запорный узел.

Следуя этой пошаговой инструкции, вы сумеете присоединить к проводу воды любое сантех.оборудование. Только необходимо обратить свое внимание: сначала подключаете подвод к точке употребления, а после – к трубе.

Иначе шланг начнет перекручиваться вдоль продольной оси и утратит собственную жесткость, а в большинстве случаев и непроницаемость.
