Примыкание мягкой кровли к стене

Узел примыкания кровли к стене – делаем правильно

Рядовые листы мягкой кровли монтируются в произвольном порядке от края ендовы к ее оси (рис. 18, метка 1). Черепица укладывается непосредственно на ендовый гидроизоляционный ковер ТЕХНОНИКОЛЬ или металлический лист и доводится до линии подреза, обозначенной на рисунке цифрой 3.

Каждый кровельный лист сверху помимо обычной фиксации крепится дополнительными гвоздями. Однако эти гвозди нельзя вбивать ближе, чем в 300 миллиметрах от оси ендовы (рис. 18, 2).

Когда черепица в ендове уложена, на ее поверхности по обе стороны от оси с помощью мелованной отбивки проводятся линии, по которым отрезается излишек черепичных гонтов. При резке черепицы обязательно следует подкладывать доску, чтобы избежать повреждений гидроизоляции в ендове.

Каждый лист мягкой кровли в ендове нужно подрезать для отбоя воды и покрывать с внутренней стороны клейкой мастикой на ширину 100 миллиметров (там, где отсутствует самоклеящаяся полоса, см. рис. 18, 5).

Рис.18

Если скаты крыши неодинаковы по площади, конфигурации и углу наклона, в ендову с них может поступать разный объем воды. В этом случае желоб ендовы должен быть сдвинут в ту сторону, откуда сток воды меньше. Такое смещение компенсирует подмыв в месте стыка гидроизоляционного ковра и черепичного покрытия в ендове.

Желоб ендовы может иметь различную ширину – в интервале от 50 до 150 миллиметров. Если дом расположен в лесу или под кронами высоких деревьев, желоб следует делать шире, чтобы проще было очищать его от падающих веток и листьев.

Способ подреза

При использовании этого метода кровельное покрытие монтируется со стороны ската с меньшим углом наклона в направлении к оси ендовы и далее – с нахлестом на другой скат. Ширина нахлеста составляет как минимум 300 миллиметров от осевой линии в сторону более крутого ската.

Шинглас в ендове крепится так же, как при открытом способе – дополнительными гвоздями с верхней стороны листов, но не ближе 30 сантиметров от осевой линии (рис. 19, метки 1 и 2).

Когда укладка черепицы на скате с меньшим углом наклона завершена, с помощью мелованной отбивки проводится одна линия подреза – в 70-80 миллиметрах от оси ендовы на втором скате (уклон которого больше). Эта линия отмечена на рис. 19 цифрой 3.

Далее по этой линии подрезается черепица, смонтированная в ендове со стороны ската с большей крутизной. Как и при открытом методе, следует покрывать кровельные листы в ендове мастикой с внутренней стороны и подрезать их с целью отбоя воды, как показано на рис. 19, метка 4.

Рис.19

Рис.22

Примыкание кровельного покрытия к стенам, дымовым трубам и другим вертикальным поверхностям требует особого внимания. Правильное устройство примыканий сводит к нулю риск протечек в этих уязвимых местах.

По линии стыка, а в случае с дымовыми трубами и вентиляционными шахтами – по периметру устанавливается треугольная рейка или плинтус. Лучше всего подойдет брус сечением 5 на 5 сантиметров, распиленный по диагонали.

На рис. 22 треугольная рейка обозначена цифрой 1.

Гонты Шингласа, подходящие к примыканию, укладываются поверх треугольной рейки.

Для того, чтобы обеспечить гидроизоляцию примыкания, используется ковер для ендовы от ТЕХНОНИКОЛЬ (рис. 22, 5). Из него выкраиваются полосы как минимум в 50 сантиметров шириной, а по длине – достаточные, чтобы перекрыть всю линию стыка или периметр.

Гидроизоляционный ковер заводится на вертикальную поверхность по меньшей мере на 30 сантиметров. Если по климатическим условиям региона можно предполагать высокий уровень атмосферных осадков в зимний период (и, соответственно, значительное скопление снега на крыше), то рекомендуется сделать более широкую выкройку и поднять гидроизоляционную полосу еще выше.

В случае если стена, дымовая труба, вентиляционная шахта или другая вертикальная поверхность в месте примыкания построена из кирпича, то еще до начала кровельных работ она должна быть оштукатурена, а по необходимости – и загрунтована (праймирована).

В верхней части примыкание накрывается фартуком из металла (рис. 22, 2) и обрабатывается герметиком.

Рис.23

Выкройки для примыканий гибкой черепицы SHINGLAS к дымовым трубам и вентиляционным шахтам могут быть изготовлены как из ковра для ендовы от ТЕХНОНИКОЛЬ (рис. 23), так и из металлического листа с защитным покрытием (рис. 24).

Рис.24

За трубами, сечение которых более полуметра следует устраивать разжелобок, чтобы избежать избыточного скопления снега.

Рис.25

Если скат крыши примыкает к стене, на его нижнем крае необходимо смонтировать ливневой отбойник, как показано на рис. 26.

Если скат кровли заканчивается примыканием к стене, в конце ската следует установить ливневой отбойник из металла с антикоррозионным покрытием (рис. 26). Отбойник делается из металла, стойкого к коррозии.

Рис.26

Отверстия, проходящие сквозь кровлю для вывода на крышу труб, антенн, проводов и других коммуникаций, в нижней части герметизируются с использованием проходных элементов, специально предназначенных для этой цели.

Рис.27

Проходные элементы крепятся к основанию с помощью кровельных гвоздей. Листы черепицы накладываются поверх проходного элемента, после чего обрезаются и прикрепляются к фланцу клеящей мастикой. После этого можно устанавливать нужный в данном месте кровельный выход.

Вместе с гибкой черепицей Шинглас рекомендуется использовать кровельные выходы от компании ТЕХНОНИКОЛЬ.

Вентиляционные выходы производятся в двух вариантах. Изолированные выходы можно применять на крыше зданий, которые служат для жилья или иного использования круглый год, в том числе зимой. Благодаря полиуретановой изоляции в них никогда не замерзает конденсат.

Неизолированные выходы предназначены в основном для теплых регионов, а также для зданий и сооружений, которые используются преимущественно в теплое время года.

Декоративные колпаки улучшают внешний вид вентиляционных выходов. При этом их применение не сказывается на функциональных характеристиках вентиляционной системы. Если даже в колпак, а через него в выход попадают вода, листья и мелкий мусор, они беспрепятственно отводятся в канализационную систему.

С другой стороны, выходы, предназначенные для улучшенной вентиляции непосредственно самой канализации, оборудовать колпаками нежелательно. В холодный период из-за повышенной влажности испарений в колпаке может скапливаться и замерзать конденсат.

Для монтажа гибкой черепицы зима – не лучшее время, ведь согласно рекомендациям производителей, этот материал нельзя укладывать при температуре ниже 5 град. С. Дело в том, что гонт (лист с 3-4 «черепичками») крепится к деревянному основанию при помощи, как гвоздей, так и самоклеющегося слоя, который имеется на обратной стороне гонта.

Чтобы намертво склеить гонт с основанием и гонтами соседних рядов, обеспечивая герметичность покрытия, необходимы солнечные лучи, которые постепенно «растапливают» самоклеющийся слой. А солнца зимой, увы, не хватает. К тому же на морозе гонты становятся хрупкими, что не позволяет, к примеру, монтировать черепицу с перехлестом – на коньки и хребты.

В последние годы многие производители мягкой черепицы начали дополнять свои инструкции по монтажу гипотетической возможностью монтировать мягкую черепицу при температуре ниже, чем 5 град.С и даже ниже 0 град. при выполнении определенных условий, а предлагается нагревать битумную черепицу строительным феном при укладке. Однако эти дополнения больше рассчитаны на простых покупателей гибкой черепицы и отражают желание производителей повысить продажи своей продукции в зимнее время. Опыт строительного отдела нашей компании (более 300 построенных кровель) в укладке гибкой черепицы при температуре от нуля и ниже –  отрицательный. При нагревании битумного основания черепицы феном при морозе происходит «стекание» битума в отдельных местах, толщина черепицы неравномерно меняется,  сама черепица растрескивается, что отнюдь не способствует герметичному прилеганию гонтов черепицы к основанию кровли.

Поэтому, в минусовую температуру можно выполнять подготовительные работы для мягкой кровли – монтировать стропильную систему, сплошной деревянный настил, утеплитель, паро- и гидроизоляцию. Весной же, не теряя времени, укладывать гибкую черепицу. При  крайней необходимости можно смонтировать мягкую кровлю и в мороз. Для этого поверх крыши строят деревянную или металлическую конструкцию, укрытую специальной для строительных лесов шумопылезащитной плёнкой или полиэтиленовой пленкой (так называемый «тепляк»). Изнутри «вторая крыша» обогревается электрическими или дизельными тепловыми пушками, в результате чего достигается необходимая плюсовая температура.   Однако и в этом случае качество кровельных работ по гибкой черепице будет ниже, чем традиционная укладка при естественной плюсовой температуре.

Стоит добавить, что «тепляк» более целесообразен, когда накрывают весь дом, тогда он дает возможность вести не только кровельные, но и, например, штукатурные работы на фасаде, для которых также нужно тепло. «Тепляк» – это непростое инженерное сооружение: он должен быть устойчив к ветровым и снеговым нагрузкам, а также удобен для перемещения людей и стройматериалов внутри него, соответственно поставить его можно только на крыше большой площади.

1. Для монтажа гибкой черепицы уклон крыши должен быть минимум 11 градусов. При меньшем угле наклона вода будет застаиваться, поэтому здесь лучше пользоваться ендовым ковром или другим рулонным материалом.

2. Работы по укладке следует осуществлять при температуре более 10 градусов. Если она будет ниже, то необходим подогрев нижней поверхности плитки при помощи специального фена. До укладки гонты должны храниться при комнатной температуре.

3. Монтаж гибкой черепицы должен выполняться на ровную и твердую основу, толщина которой связана с шагом обрешетки. Старое покрытие может использоваться в качестве подкладочного ковра, если сохранена его целостность.

4. Чтобы кровля была без пятен, нужно брать плитки из разных пачек. Их появление связано с наличием разноцветных гранул на поверхности материала. Незначительное изменение оттенков сгладится через некоторое время, ведь пигмент немного потемнеет.

5. Для правильной работы кровельного “пирога” необходим вентиляционный зазор в 50 мм. Он убережет конструкции от влаги и сделает их более долговечными. Приток воздуха должен поступать через отверстие внизу кровли, а его выход осуществляется через отверстие в коньке.

Примыкание кровли из профилированного металла

Стандартное устройство примыкания выполняется в штрабу 25х25 мм, выполненную в кирпичной стене на высоте 150 мм от поверхности кровельного покрытия, в нее заводят профилированную полосу из оцинкованного металла с покрытием.

Это может быть планка стыка ПС-1.

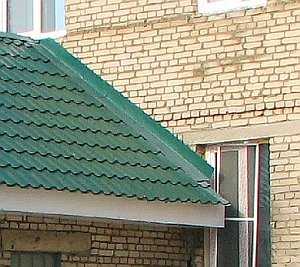

Примыкание металлочерепичной кровли.

В штрабу на дюбели закрепляют деревянную рейку, к которой и крепят на саморезы профилированную полосу. Заполняют штрабу цементным раствором или кровельным герметиком. Другим краем полоса ложится на профилированное покрытие кровли.

Если кровля выполнена с гидроизоляционным слоем под металлопрофилем, то этот слой загибают и приклеивают битумным герметиком на стену под планку. В этом случае крепление планки к стене можно сделать не в штрабе, а через вертикальную полку, закрепляя ее саморезами.

Аналогично выполняется соединение кровли с бревенчатыми стенами, в которых выполняется не штраба, а срез бревен до ровной поверхности.

Нельзя делать штрабу в стенах панельных домов, так как панели являются несущими конструкциями, а штраба может их ослабить.

При монтаже кровельного покрытия из металлопрофиля необходимо учитывать, что между ним и вертикальными конструкциями должен оставаться зазор, который позволяет обеспечивать необходимую циркуляцию воздуха в кровельном пироге.

Узел примыкания кровли к стене требует использования особых планок или фартуков из листовой стали. Монтаж одинарного фартука требует штробления стены – вдоль линии примыкания на высоте не менее 200 мм выполняется канавка глубиной 20-30 мм. Края фартука обрабатываются строительным герметиком, после чего верхний край устанавливается в штробу.

Применение двойного фартука позволяет обеспечить высокую надежность герметизации примыкания. В этом случае не требуется штробить стену. Верхняя деталь монтируется к основанию дюбелями, затем под нее требуется установить нижний элемент, который с помощью замкового соединения защелкивается на верхнем фартуке. Нижний фартук оснащен кляммерами, которые закрепляются на кровле саморезами. Все места соединения тщательно обрабатываются строительным герметиком.

Если в качестве финишного покрытия крыши выбрана керамическая черепица, примыкание скатной кровли к стене выполняется с использованием гофрированной ленты из алюминия. Лента из мягкого металла при монтаже повторяет профиль покрытия, в шов заливается горячий битум (гидроизоляционная мастика на битумной основе), который надежно защищает стык от проникновения влаги.

При помощи гофрированной алюминиевой ленты и битумной мастики также можно качественно гидроизолировать узлы примыкания кровли, выполненной из мягкой черепицы .

Это не только декоративные элементы, они выполняют важную техническую задачу – защищают обрешетку от влаги и предупреждают подрыв подстилки резкими порывами бокового ветра.

Шаг 1. Установите на место первую карнизную планку, обращайте внимание, чтобы она располагалась на одной линии с нижним краем обрешетки ската. Зафиксируйте ее гвоздиками в шахматном порядке на расстоянии примерно 20–25 см. В этих местах желательно использовать оцинкованные метизы, хотя и обычные прослужат не один десяток лет. Следующую планку подсовывайте под предыдущую, чтобы она ложилась на место, подрезайте ножницами по металлу угол.

Кровельными гвоздями прибивают карнизную планку

У следующей карнизной планки обрезают уголок

Вторую планку заводят под первую

Фиксация планок

Шаг 2. Прибейте торцевые (ветровые) металлические планки, способ фиксации такой же, как описан выше. Место стыковки фиксируется отдельным гвоздем. Обращайте внимание, чтобы в угле примыкания карнизной и ветровой планки не было щели. Сделайте небольшой выпуск, а острый угол аккуратно отрежьте ножницами.

Ветровая планка

Планка крепится гвоздями

Стыковка планок

Такие работы следует сделать по всему периметру крыши. Когда все планки на месте, можно начинать монтаж гибкой черепицы.

Примыкание металлической кровли к стене довольно просто обустроить, пожалуй, это один из самых простых стройматериалов для подобных монтажных работ. Здесь главное знать и помнить, что между вертикальными элементами всегда должен оставаться зазор. Это свободное пространство требуется для обеспечения естественной циркуляции воздушных масс в полости крыши.

Устройство примыкания кровли к стене подразумевает применение специальных элементов, которые изготовлены из листового металла. Установка одного фартука нельзя провести без штробления участка стеновой конструкции. На высоте около 20 сантиметров, но не меньше, необходимо «прорыть» желоб глубиной не более 3 сантиметров.

Элементы устройства приыкания кровли из профилированного металла

Грани устанавливаемого элемента необходимо обработать герметиком, а после верхняя часть монтируется в штробу. Нижняя часть изделия прижимается к поверхности кровли крепежными элементами, которые оснащены прокладками из резины или неопрена. Эти прокладки необходимо для повышения уровня герметизации мест соединения. Желоб, в котором находится верхняя часть фартука, иногда наполняют цементным раствором.

Использование фартука двойной конструкции обеспечивает гораздо более высокую степень герметизации соединения. В данном случае можно обойтись без штробления стеновых конструкций. Верхний элемент фартука крепится к основе посредством дюбелей, после чего под основу необходимо поставить нижний фрагмент.

Важно знать! Площади соприкосновений необходимо тщательно обработать герметизующим составом.

Примыкание рулонной кровли

Примыкание мягкой кровли к стене может выполняться по различным технологиям. Традиционно рулонный материал укладывается с заходом на вертикальную поверхность, где он крепится при помощи рейки. Данный способ монтажа может использоваться при обустройстве не только плоских, но и скатных кровель.

Чтобы обеспечить надежность узла примыкания рубероид должен быть уложен с заходом на стену на высоту в 10-20 см. Деревянная рейка, прижимающая рулонный материал, крепится при помощи дюбелей. Стык рейки со стеной следует качественно обработать силиконовым герметиком. Слабым местом данной конструкции является полость под рубероидом в углу, образованном плоскостями крыши и стены.

Может быть использована конструкция, состоящая из листа ватного изолятора и прямоугольного бруска небольшого сечения, установленного в месте примыкания под утеплителем. Получившийся валик предохраняет рубероид от случайного прорыва и позволяет дополнительно утеплить примыкание.

При монтаже утепленной кровли вместе с финишным покрытием на стену заводятся все слои, входящие в состав кровельного пирога, за исключением утеплителя.

Метод флэшинга

Устройство примыкания кровли к стене методом флэшинга является современным, удобным в использовании вариантом обустройства мягкой кровли. Технология работ подразумевает нанесение эластичной гидрофобной мастики, армирование стыка слоем геотекстиля и повторное нанесение мастичного слоя.

Временной интервал между нанесением слоев мастики должен составлять от 3 до 24 часов, не более.

При правильном монтаже выполненный таким методом узел примыкания отличается :

• абсолютной герметичностью;
• эластичностью;
• устойчивостью к внешним воздействиям;
• устойчивостью к перепадам температур;
• надежностью и долговечностью.

Метод флэшинга позволяет обустраивать примыкания рулонных кровель всех типов к стенам, выполненным из различных материалов. Технология работ требует качественной подготовки поверхностей, на которые будет наноситься гидроизоляционный материал. В первую очередь, кровля очищается от мусора, грязи и пыли.

Если финишное покрытие крыши представляет собой рубероид с минеральной посыпкой, то гранулы следует тщательно счистить по всей длине примыкания сплошной полосой, на которую будет наноситься мастика. В противном случае невозможно обеспечить максимально качественное сцепление гидроизоляции с кровельным покрытием. Синтетические мембранные материалы следует не только очистить от пыли, но и обезжирить места контакта с мастикой.

В случае, когда выполняется примыкание кровли к кирпичной стене, следует обратить внимание на качество кладки. Если кирпичная поверхность очень неровная, имеет разрушения, рекомендуется ее оштукатурить. Работы по гидроизоляции стыка с кровлей можно проводить только после полного высыхания штукатурного слоя. Перед нанесением мастичного материала поверхность рекомендуется обработать соответствующей грунтовкой.

Если выполняется примыкание плоской кровли к стене из железобетона, необходимо удостовериться, что в ней отсутствуют трещины и сколы. При обнаружении таковых требуется заполнить их строительным герметиком. Все выступающие неровности необходимо тщательно удалить. Затем бетонная поверхность обрабатывается праймером (грунтовкой) на битумной основе. Это снизит впитываемость материала, повысит адгезию мастики к вертикальной бетонной поверхности.

Поверх готового примыкания, выполненного методом флэшинга, можно наложить слой мастики под цвет кровельного покрытия, что сделает внешний вид крыши более эстетичным.

Кровельные примыкания к стенам и другим конструкциям считаются потенциально опасными участками. Неграмотное обустройство, нарушение технологии монтажа неизбежно ведет к разрушению гидроизоляционного слоя и попаданию влаги в подкровельное пространство. Накопление влаги ватными утеплителями существенно снижает их теплоизоляционные характеристики.

Места стыков стены и кровли, которая была выложена посредством различных рулонных стройматериалов, можно обустроить несколькими различными методами. Один из вариантов предполагает использование деревянной планки, которая плотно прижимает рулонный стройматериал. Данная планка закрепляется специальными саморезами с резиновыми наконечниками, которые используются для обустройства повышенной герметизации всех соединений на кровле.

Высота примыкания кровли к стенам в этом случае должна составлять не более 200 миллиметров. Место соприкосновения планки и стены следует тщательно обработать герметиком на силиконовой основе. Для предотвращения возникновения впадин и порывов на месте соединения рулонного материала и стеновой конструкции, в углы между стеновой конструкцией и плоскостью крыши следует монтировать дополнительный деревянный элемент, после чего укладывается усиленный термоизоляционный слой.

Метод флэшинга

В том, что касается плоских рулонных кровель, то гидроизоляция их примыканий к различным конструкциям часто очень быстро начинает приходить в негодность.

В настоящее время для ее устройства и ремонта широко используют жидкую резину, которая может наноситься как вручную (на небольших участках), так и методом холодного безвоздушного распыления (на больших площадях).

Этот материал может успешно использоваться как для устройства новых кровель, так и для ремонта старых. При нанесении на ремонтируемую поверхность, он мгновенно набирает толщину и образует долговечное эластичное и бесшовное защитное покрытие, представляющее собой монолитную резиноподобную мембрану.

Высыхая, резина намертво скрепляется с материалом основания.

Обрешетка для мягкой черепицы

Мягкая кровля может быть плоской и скатной. Сама труба – металлической, кирпичной, керамической, квадратной или круглой.

В качестве основания – бетонная плита. Выводим прямоугольный дымоход:

1. Снять все слои пирога до бетона на прямоугольном участке с размерами, равными сечению трубы запас 15 см.
2. Установить по периметру опалубку.
3. Выполнить бортик из бетона высотой 15 см. Дождаться схватывания.
4. Завести кровельное покрытие на стенки.
5. Установить на соединение материала кровли с бортиком металлическую полосу, укрепить дюбелями сквозь покрытие.
6. Установить на бортик отлив с капельником.

1. Заводят материал на стенки.

2. Ставят сверху металлический фартук.

3. Делают в стенке штробу полтора сантиметра глубиной (в кирпиче, не в шве!), заводят в нее край фартука.

4. Заливают герметиком.

В этом случае сначала необходимо установить фланец, который примет на себя нагрузку обрешетки, т.к. на этом участке она вырезана. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

1. Освободить вокруг трубы полосу около четырех сантиметров.

2. Уложить по стенкам прокладку из базальтовой ваты.

3. Для герметизации круглых труб в комплект материала часто бывает включен металлический круглый фланец с резиновой/силиконовой гофрой. Если нет, можно приобрести отдельно. Фланец надевают на трубу, промазывают герметиком и фиксируют саморезами к обрешетке.

Обратите внимание

Есть разные модификации круглых фланцев. Некоторые нужно крепить к трубе хомутами. В других случаях элемент крепят к трубе и кровле и скрепляют шурупами. Иногда устанавливают дополнительный фартук: верхний элемент ставится с нахлестом на нижний без фиксации друг к другу.

Фланец подбирается по диаметру дымохода и уклону ската. Есть регулирующиеся модели.

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхнюю планку заводят под покрытие и фиксируют к трубе.

2. Остальные ставят поверх покрытия.

3. Под переднюю планку заводят галстук – широкий металлический лист с бортиками.

4. На кирпичных трубах делают штробы, в которые заводят верхний срез фартука. На остальных фартук ставят на резиновые уплотнители.

5. Швы заливают герметиком.

У прохода через конструкцию крыши тоже есть свои нюансы.

Обратите внимание

На скатных кровлях трубу рекомендуется устанавливать ближе к коньку. Чем выше она установлена, тем лучше тяга. Прямо на коньке ее не ставят, т.к. удаление части конькового бруса ослабит конструкцию.

Превышение дымохода над коньком – полметра. Не ставят трубы близко к ендовам и мансардным окнам.

1. Отмерить от стропила расстояние, равное ширине дымохода полметра, и установить там дополнительную стропильную ногу.

2. С помощью отвеса спроецировать стропило на чердачное перекрытие. Отвес крепят на стыке стропила с коньком.

3. Отмерить от этой точки полтора метра в сторону ската. Спроецировать новую отметку на стропило. Здесь пройдет ось дымохода.

4. Отмерить на перекрытии от оси расстояние, равное радиусу дымохода 25 см. Эту точку тоже спроецировать наверх.

5. По последней отметке установить перпендикулярно стропильным ногам брус того же сечения, что и у стропил.

6. Аналогичным образом установить ниже по скату еще один брус, чтобы получилась прямоугольная рамка – короб для дымохода.

7. В углах рамки просверлить четыре сквозных отверстия. По этим отверстиям со стороны крыши наметить контур прямоугольника, который нужно вырезать.

8. На обозначенном участке демонтируют кровельный пирог: утеплитель и обрешетку удаляют, кровельное покрытие отворачивают наружу, пароизоляцию – внутрь и крепят к коробке степлером.

9. Ставят трубу, фиксируют к коробке хомутами с ножками.

10. Со стороны чердака коробку закрывают листом из металла или асбеста.

11. Со стороны крыши между стенками коробки и дымохода помещают негорючий теплоизолятор (можно засыпать керамзит).

Правильно провести трубу сквозь крышу достаточно сложно. Обращайтесь к нам в СТМ-Строй.

У нас работают профессионалы, до тонкостей знающие все особенности устройства крыш и кровельных конструкций. Мы выполним для вас монтаж трубы и примыкание мягкой кровли к дымоходу в быстрые строки, качественно и недорого.

7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

мой опыт – ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю –  это бесплатно

7(495) 241-00-59

Я доступен для звонков 7/24 – буду рад вам помочь, обращайтесь!

Планки для примыкания предварительно следует обработать с внутренней стороны битумной мастикой, что позволит увеличить уровень гидроизоляции.

Устройство узла примыкания мягкой кровли к стене начинают также со штрабы на стене. Ее выполняют на высоте 200—500 мм от поверхности покрытия. Также необходимо укрепить по периметру примыкания антисептированный брусок треугольного сечения для плавного загиба кровельного пирога и создания барьера для подтекания воды.

Полоса должна начинаться от штрабы на стене и другим краем лежать на горизонтальной части кровли, на ширине не менее 200 мм. Прижимают и разглаживают склеиваемые рулонные материалы специальным резиновым валиком, который мягко прижимает, но не повреждает материал. Крупную крошку с кровельного покрытия в месте склейки счищают.

В завершении узел примыкания фиксируется металлической прижимной планкой 100—120 мм с отбортовкой, входящей при монтаже в штрабу. Она закрепляется на дюбели к стене, с использованием резиновых шайб.

Сегодня существуют рулонные материалы с новыми свойствами, значительно уменьшающие трудовые затраты на устройство примыканий, при этом узел получается герметичным, несмотря на профиль покрытия. Это полосы шириной в 280—300 мм и длиной 5 м из гофрированной алюминиевой или свинцовой фольги с нанесенным клеевым слоем. Продаются под названием Вакафлекс, Flex Standart и другие.

Они способны герметизировать самые сложные соединения на крыше, служат около 20 лет, выпускаются с покрытием разных цветов. Гофры металла способны расправляться, увеличивая поверхность на 60%. Состав материала способен держать температуру от -50°C до 100°C. Верхнюю кромку ленты дополнительно закрепляют к стене специальной планкой (планка Вака) без выполнения штрабы.

Все уважающие себя застройщики пытаются сэкономить на строительстве жилья. Стоит отметить, что экономить нужно с умом и не приобретать некачественные материалы с рук, а стараться делать все самостоятельно. Впрочем, если вы не сильны в строительном деле, то вы всегда можете обратиться к специалистам, но если вы относитесь к людям, которые стремятся все делать своими руками, то внимательно изучите следующие рекомендации.

Для укладки битумной черепицы вы должны соблюдать некоторую осторожность и следовать указаниям по строительным нормам и правилам.

• Так как все строительные работы начинаются с подготовительных процессов, не лишним будет повторить технику безопасности по работе на высоте. Если вы уверенные в своих силах, то можете одевать специальную обувь, монтажный пояс, рабочую робу и приступать к укладке.
• В качестве основания целесообразнее всего использовать настил из влагостойкой фанеры или плит ОСП. В качестве альтернативного варианта можно укладывать калиброванную доску.

• Если в регионе вашего проживания постоянно выпадает большое количество осадков, то стоит задуматься об укладке подкладочного ковра. Этот материал позволит поверхности приобрести более сглаженные черты и будет выполнять роль дополнительной гидроизоляции. Подстилка может устраиваться как по всей плоскости скатов, так и локально: в местах наиболее подверженных воздействию влаги.
• На стропильных системах обязательно должна присутствовать вентиляция. Целесообразнее всего использовать сложную систему, состоящую из двух ходов. Первый будет находиться под карнизным свесом кровли, через него чистый воздух будет попадать в чердачное помещение и выходить через холодный треугольник, расположенный в коньковой части крыши. Второй ход будет в самом кровельном пироге. Здесь очень важно сделать все правильно, так как от этого будет зависеть не только срок годности теплоизоляционного материала, но и эксплуатация всей крыши в целом.

ВАЖНО: Основание из фанеры должно укладываться поверх разряженной обрешетки. Между данными слоями в обязательном порядке устраивается теплоизоляция.

Примыкание мягкой кровли к стене должно быть максимально плотным и ни в коем случае не пропускать влагу. Для достижения максимальных показателей в этой области применяются специальные планки. Планка примыкания для мягкой кровли может крепиться на любой строительный элемент посредством метизов. Благодаря своей форме и плотному прилеганию, задранный вверх кусок кровельного ковра будет надежно защищен от пагубного воздействия влаги.

Сам процесс укладки битумной черепицы довольно прост. Вся работа начинается с первого ряда. Как правило, для этого используются специальные гонты. После заполнения карнизного свеса приступают ко второму и так далее, пока не будет закрыт весь скат. Стоит отметить, что при креплении первого ряда необходимо оставить 2-3 сантиметра от края. Потом на это место будет устраиваться капельник.

Вбивать гвозди в основание нужно так, чтобы их шляпки не утопали в кровельном материале. Если вы все делаете верно, то вышележащий гонт будет закрывать метиз нижнего. Лучшей погодой для укладки считается солнечная, но не жаркая погода. Температура при работе должна составлять от 5 до 25 градусов. Будьте внимательны, ведь сильная жара придаст материалу повышенную эластичность, и он может начать течь, что касается сильного холода, то на нем битум начнет крошиться.

Любая скатная кровля из гибкой черепицы должна быть оформлена посредством металлических планок: примыкания, карнизных и торцевых. Каждый уважающий себя производитель современных кровельных материалов выпускает комплектующие, обладающие «фирменным» наименованием, однако назначение таких элементов одинаково.

Предназначение

Метод флэшинга

Идея метода заключается в создании трех слоев защитного примыкания: сначала на место примыкания и наносят слой эластичной мастики, затем к ней приклеивают армирующий слой их геотекстиля, а потом снова наносят мастику. Наложение каждого последующего слоя производят не ранее, чем через 3 часа (до 24 часов).

В результате получается очень прочный и абсолютно герметичный узел примыкания кровли к самым различным поверхностям. Такое примыкание служит более 20 лет и отлично работает в диапазоне от -40º до 75º.

Для получения надлежащего результата необходимо соблюдать следующие правила:

• До начала работ поверхности необходимо хорошо очистить от мусора, грязи и пыли .
• Если кровельный материал имеет посыпку, то в местах нанесения мастики ее необходимо счистить .
• Кирпичные стены штукатурят и ждут, когда слой штукатурки хорошо просохнет.
• Бетонные поверхности должны быть обработаны битумным праймером .
• Все неровности на оклеиваемых поверхностях удаляют. трещины и сколы заделывают герметиком.

Появление новых рулонных материалов с уникальными свойствами позволяют унифицировать заделку мест любых примыканий. При этом значительно сокращаются трудозатарты, а узел примыкания становится герметичным вне зависимости от типа и профиля кровельного покрытия.

Эти материалы представляют собой гофрированные полосы из свинцовой или алюминиевой фольги шириной 280 – 300 мм (длина – до 5 м), на которые нанесен клеевой слой. Их можно встретить в продаже под названием Вакафлекс, Flex Standart, Easy-form и другие. Эти удивительные материалы годятся как для нового строительства, так и для выполнения ремонтных работ.

С помощью этих полос можно герметизировать самые сложные стыки кровли, поскольку гофры металла можно расправить, увеличив поверхность на 60%.

Состав материалов выдерживает температуру от -50º до 100º.

Верхняя кромка ленты закрепляется на стене специальной планкой Вака. изготовленной из окрашенного алюминия. Штраба при этом не требуется. Верхнюю кромку планки изолируют герметиком.

Данный метод обустройства стыков между стеновыми конструкциями и кровельным пирогом является очень удобным и простым в использовании. Эта технология была разработана не так давно и подразумевает обработку швов несколькими слоями герметика и специальным слоем геотекстиля, который укрепляет соединение.

Каждый новый слой должен просыхать от 3 часов до одних суток. Здесь главное не затягивать время, поскольку это является грубым нарушением технологического процесса, что может повлечь за собой неприятные последствия.

максимальная степень герметичности;

• эластичность и гибкость;
• высокая степень сопротивления температурным изменениям;
• высокая степень сопротивления к воздействию природных факторов;
• длительный срок эксплуатации;
• прочность.

Используя данный метод, можно легко и быстро обустроить примыкание скатной или плоской кровли рулонного стройматериала любого типа к стеновой конструкции, которая изготовлена из любого материала. В первую очередь технологический процесс требует тщательной подготовки обрабатываемых поверхностей, на которые впоследствии будет нанесен слой гидроизоляционного слоя. В принципе, достаточно провести очистку поверхности от пыли и прочих загрязнений.

Примыкания скатной и плоской кровли к стене

Если финальная поверхность крыши является рулонным стройматериалом со специальными минеральными добавками, то эти вкрапления следует убрать по всей площади будущего шва, на которую будет нанесен герметик и укрепляющий материал. Если этого не сделать, то невозможно будет добить сцепления материала достаточной прочности.

В результате даже малейший поры ветра может сорвать материал с крыши. Поэтому крайне важно надежно закрепить каждый слой кровельного пирога. Также стройматериалы необходимо очищать не только от загрязнений, но и от жировых масс в местах соединения.

Если данный метод применяется для обустройства стыка кирпичной стеновой конструкции с кровлей, то сначала необходимо взглянуть на качество кладки материала. Если стена имеет значительные повреждения и довольно старая, то не лишним будет наложить слой штукатурки.

Все монтажные работы, которые связаны с гидроизоляцией мест соприкосновения, следует проводить только после того, как штукатурка полностью просохла. Перед началом работ с герметиками и армирующими составами лучше нанести слой грунтовочного материала и также дождаться его высыхания. Затем можно приступать к работам.

Важно знать! Для этих целей используется специальный грунтовочный состав, поэтому лучше проконсультироваться у продавца в магазине.

Примыкание мягкой кровли

Если речь идет о железобетонных стеновых конструкциях и примыкании к ним плоской крыши, следует первым делом удостовериться в целостности поверхностей. Очень часто со временем в подобных конструкциях появляются трещины и сколы. В случае обнаружения подобных проблем, необходимо заполнить их строительным герметиком и дождаться его высыхания.

Если присутствуют некоторые неровности, то их следует зашлифовать или заполнить цементным раствором. После этого необходимо обработать поверхность специальным грунтовочным составом на основе битумных смол. Данная операция значительно снизит пропускную способность материала, а также повысит адгезию поверхности для более плотного контакта стены с мастикой.

После окончания всех работ по обустройству примыкания данным методом, можно приступить к декорированию. Существуют мастики, которые имеют в составе цветные пигменты. С их помощью можно добиться более гармоничного внешнего вида всей конструкции.

Места соприкосновения стены и кровельного пирога считаются потенциально опасными площадями. Любое нарушение технологического процесса во время их обустройства неизбежно повлечет за собой преждевременное разрушение слоя гидроизоляции. Впоследствии талые и дождевые воды будут беспрепятственно проникать в полости кровли. Мокрые ватные утеплители теряют до 60% своей теплоизоляционной способности.

Помимо этого, влажная среда ведет к образованию грибков и загниванию деревянных элементов. В итоге придется выложить значительную сумму за капитальный ремонт кровли. Теперь вы знаете, как сделать примыкание кровли к стене.

Примыкания к дымоходу и трубе

Во многом узлы стыковки кровли к печной трубе на крыше схожи с устройством примыкания к стене. А особенностями являются высокая температура дымохода, расположение его на крыше и форма самого дымохода или трубы.

Традиционно примыкание кровли из металлочерепицы или из других ячеистых и профилированных покрытий выполняют нижним и верхним фартуком из металла вокруг дымохода. Желательно, чтобы для его установки было выпущено полкирпича при кладке трубы. Это позволяет укрыть от прямого попадания дождя верхнюю кромку наружного фартука (обвода).

Начнем с того, что дымоход изолируют от конструкций кровли асбестом, обрешетку вокруг делают сплошную, но с противопожарным отступом от кладки на 130 мм. На нее устанавливают нижний фартук, состоящий из пяти элементов: двух боковых, верхней и нижней планок и галстука. Планки отрезают нужной длины и соединяют на фальц, верхнюю отбортовку заводят в штрабу глубиной в 20 мм и герметизируют.

На обрешетку фартук приклеивают на кровельный герметик, а галстук для отвода воды направляют в ближайшую ендову или до карниза.

Сверху устраивают кровельное покрытие, на которое затем устанавливают верхний обвод дымохода. Готовят сами или приобретают готовые планки, соединяют их в единую конструкцию на лежачие фальцы. При этом верхнюю отбортовку не забывают завести в штрабу. Штрабу обрабатывают термостойким герметиком, например, на основе силикона.

Как обустроить примыкание к печной трубе.

Таким образом, вода, стекающая по покрытию выше трубы, попадает в нижний, внутренний фартук и отводится по галстуку в ендову или прямо к карнизу. Остальные потоки попадают на верхний обвод дымохода и стекают к карнизу.

На мягкой кровле устройство двух фартуков не сделать, поэтому примыкание кровли выполняют по схеме наружного обвода и в штрабу. Для исключения подтека под фартук сверху от трубы верхнюю планку делают длиннее трубы на 300—400 мм. Эту планку заводят под мягкое покрытие и герметизируют с обеих плоскостей.

Герметизация кровли с круглой трубой дымохода также выполняется с использованием фартука. Наклонная металлическая пластина с отверстием и труба большого диаметра, надетая на дымоход, — вот основные элементы примыкания кровли к трубе. Надежнее других вариант с заранее подогнанными и закрепленными между собой листом и трубой, образующих фартук. Штрабу не делают, а уплотняют соединение труб внизу асбестом, а сверху запечатывают цементным раствором.

Новые материалы позволяют упростить устройство сопряжения труб с наклонной кровлей, уменьшить трудозатраты и повысить надежность примыкания кровли. Готовая эластичная гофрированная манжета из термостойкого материала с силиконом имеет рабочие температуры от -50°C до 350°C, выдерживает российские снежные нагрузки. Имеет клеевую основу, монтируется быстро и надежно герметизирует примыкание. Срок службы таких манжет – около 15 лет.

В отсутствие такой манжеты устройство сопряжения кровли с трубой выполняют, используя уже описанные самоклеящиеся полосы из гофрированного металла (Вакафлекс). Полосу в верхней ее части закрепляют на трубе металлическим хомутом.

Современные материалы позволяют выполнять устройство примыкания различных кровель и к другим конструкциям, не описанным выше: слуховым и мансардным окнам, фронтонам и вентиляционным трубам различного сечения.
