Пирог кровли под мягкую черепицу

Особенности пирога под мягкую кровлю

Крыша выполняет функцию несущей и ограждающей конструкции любого дома или здания, а кровельное покрытие обеспечивает ей надежную защиту от негативного климатического воздействия. При правильном монтаже данного строительного компонента должна быть выполнена пароизоляция, утепление стропильной системы и крепление несущих конструкций, которые в совокупности составляют кровельный пирог мягкой кровли — при надлежащем уходе он способен прослужить многие десятилетия.

В понятии неспециалиста кровля не представляет собой ничего сверхъестественного как часть дома. Основная задача крыши, как части сооружения – защита здания от попадания метеорологических осадков и других проявлений извне, но такое простое объяснение не означает, что конструкция является простой по исполнению.

Материал монтируют способом, напоминающий слоеные кулинарные сладости и выпечку, по структуре он более эластичен, чем другой тип, но укладывается он специальной методикой, нарушение которой грозит нарушением технических характеристик для всего сооружения.

Виды мягких кровель

Укладывая кровельный пирог под мягкую кровлю нужно учитывать, что особенности монтажа могут отличаться из-за различия материала, который будет использоваться для монтажных работ. Из строительного элемента, который к нам пришел из периода социализма, для строителей со стажем знаком один-единственный представитель этой эпохи под названием рубероид.

пирог мягкой кровли

Он использовался в основном для обустройств крыш плоского типа, но изредка его можно было встретить и на скатных типах кровель, поэтому, можно сказать, что пирог мягкой кровли составлялся из двух элементов: рубероида и утеплителя. Современный рынок выпускает кровельный материал такого типа нескольких разновидностей, что дает возможность выбора застройщикам, поэтому он по своим составляющим элементам заметно изменился.

Технический термин для кровельных пирогов является обобщенным, по причине похожести монтажных работ. Кровельный пирог под мягкую кровлю имеет различную по сложности конструкцию, которая разделяется на слои, что в совокупности обеспечивает надежную эксплуатацию жилых домов длительный период без повреждений и ремонтных работ. Структура кровли под мягкую крышу состоит из следующих обязательных элементов:

  • Покрытие декоративное. Одновременно элемент используется как средство против воздушных механических нагрузок.
  • Гидроизоляционный слой. Основная задача элемента – воспрепятствование попадания влаги извне на элементы и конструкций сооружения. Гидроизоляционные слои имеют различную плотность, что также должно учитываться при монтажных работах.
  • Пароизоляционный слой. Является преградой для образования конденсата, который может возникнуть при соединении теплых воздушных потоков из помещений с воздухом. От качества пароизоляционного слоя зависит эксплуатационный возраст всей конструкции и потолка.
  • Теплоизоляционный слой. Монтаж производится между гидроизоляцией и пароизоляцией, что обеспечивает максимальную защиту здания от потери энергоресурсов в холодные месяца года и препятствию нагревания в жаркий период.
Гибкие материалы:  Гибка труб на заказ. Гибка профильной и круглой трубы в Москве.

Нарушая технологию монтажа и исключая один из элементов, пирог крыши под мягкую черепицу и другой тип не может в полной мере обеспечивать тот уровень эксплуатации сооружений, который возлагается на него. Использование кровли с утеплителем не только сохраняет энергоресурсы, но и является дополнительным изоляционным элементом.

Частные застройщики в последнее время для обустройств малоэтажных зданий облюбовали битумную черепицу, которую укладывают на скатных типах крыш. В качестве каркаса используется стропильная система с обрешеткой, как правило, основой для них служит подготовленное и отобранное по требуемому качеству дерево.

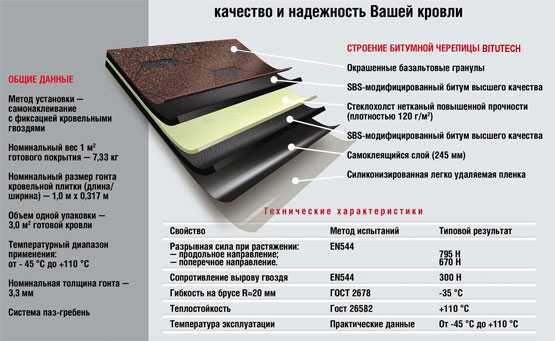

Черепица битумная

В качестве мягкой кровли одним из востребованных по популярности материалов у застройщиков является черепица битумная, которая состоит из раздельных частиц. Черепицу крепят к стропилам, и она напоминает собой по внешнему виду натуральную керамику. Единственным отличием битумной черепицы по внешнему виду является отсутствие наличие рельефа и боле гибкими техническими характеристиками.

К плюсам битумной черепицы можно отнести:

  • Пониженная теплопроводность.
  • Прочность в отношении герметических свойств.
  • Возможность использования на любых типах крыши, невзирая на сложность конструкции.
  • Широкий ассортимент выбора по цветовой гамме и конфигурации.
  • Большой эксплуатационный период без повреждений от влаги и других сложностей в период использования покрытий.

Основным материалом, из которого изготавливается гибкая черепица, является стекловолокно, которое пропитывают высококачественным битумом. Для прочности и обеспечения нужной жесткости верхний слой гибкой черепицы посыпают специальной крошкой, окрашенной в нужный цвет. Этот же слой оберегает его от механических повреждений, и в качестве крошки используются минералы горных пород.

Ввиду прочности и других положительных технических характеристик битумная черепица может использоваться при укладке на стропильных системах любой сложности, независимо от конфигурации и площади. Единственным условием монтажа является уклон кровельной системы, который должен быть не менее 12 градусов.

Рулонная кровля

Пирог кровли под мягкую черепицу

Получила развитие сразу в нескольких направлениях производства. По своей сути она вся однотипная, но может иметь отличие по составу, который используется для изготовления.

  • Не имеющая основы, или используя для этих целей стекловолокно, полимеры или картон и даже асбест. А также основа может быть комплексной, одновременно используя в качестве основного материала сразу несколько различных компонентов.
  • С наличием защитного слоя от механических повреждений. Для этих целей используют различной зернистости крошку. Вместо минералов для присыпки, могут применять и другой элемент, например, полимеры.

Кровельный материал рулонного типа имеет различие по типажу крепления и основанию, это может быть как:

  • Самоклеящаяся, с защитной пленкой и слоем адгезионного покрытия. Перед монтажными работами защитный слой снимают с поверхности для организации поклейки к обрешетке.
  • Полотно, которое наклеено на специальный клей, или битумную мастику. Монтажные работы проводят двумя способами: холодным и горячим, это зависит от того, какая технология используется при изготовлении рулонной кровли.

Производится на основе каучука или поливинилхлорида (ПВХ), и является одним из лидеров в этой категории. Еще в качестве материала для изготовления мембранной кровли используют термопластичный полиолефин. Отличается высокой прочностью за счет наличия на основе армированной сетки, которая не дает разрушаться структуре под воздействием различных факторов, включая механические нагрузки.

Основным недостатком является нарушение целостности швов, которое происходит в процессе эксплуатации здания. Причина этого недостатка кроется в способе монтажа мембраны с помощью специального клея. Клей и сам материал со временем теряет эластичность, и, пересыхая, разрывает структуру швов, нарушая целостность кровельного покрытия.

Поливинилхлорид, который используется для изготовления мембран, состоит из армированного волокна и пластификаторов, поэтому именно этот вид кровли отличается более высокой эластичностью. Такой вид хорошо переносит различные температурные перепады и довольно высокие механические нагрузки. Производители предлагают различные по цветовой гамме и плотности поливинилхлоридные покрытия.

Пирог кровли под мягкую черепицу

Термопластичный полиолефин, имеет различие по своим технологическим характеристикам и не всегда имеет армированную основу. По методу монтажа отличается тем, что для изготовления стыков используют паяльные лампы, или другие приборы, создающие на поверхности нужную температуру. При высокой прочности и надежности полотен, стыки со временем могут разрушиться.

Для того чтобы использовать мягкое битумное покрытие устройство кровельного пирога должно обусловливаться наличием плотной обрешетки. Монтаж производят с использованием в качестве герметизирующего материала специальной мастики. Несмотря на то, что битумное мягкое покрытие используется строителями довольно длительный промежуток времени, оно до сих пор является востребованным при обустройстве малоэтажных зданий.

Укладывание битумного мягкого покрытия в целом очень напоминает укладку рубероида: его также приклеивают к ранее подготовленной основе с помощью специального битумного клея. Монтаж производят внахлест, что обеспечивает в процессе эксплуатации целостность шва. К положительным качествам в процессе эксплуатации кровли из битумного мягкого покрытия можно отнести высокую устойчивость к температурным перепадам, водонепроницаемость, простота монтажных работ, доступная цена, длительный период использования без ремонтных работ.

Цена на гибкую черепицу в Ставрополе и Новороссийске со склада

Наряду с остальными кровельными покрытиями гибкая черепица представлена производителями по невысокой стоимости, при этом обладает безупречной эстетичностью и рядом отличных эксплуатационных качеств. Она подходит как для простых, так и для сложных кровель.

  • Устойчивость к процессам гниения, образованию растительности, включая мох и грибок. Такие качества достигаются за счет прочного стекловолоконного основания материала с битумной пропиткой.
  • Сохранение эксплуатационных качеств в широком температурном диапазоне (-55- 110 градусов) даже при резких перепадах.
    мягкая кровля

  • Возможность экономичного расходования материала при монтаже кровлей любой сложности.
  • Наличие небольших размеров и специальной клеящей поверхности позволяет выполнять работу даже в одиночку (прочтите: “Размеры гибкой черепицы – сферы использования“).
  • Низкую цену на материал, что делает пирог кровли из мягкой черепицы в отличие от, например, металлочерепичных конструкций гораздо дешевле.
  • Продолжительное использование покрытия – порядка 25-30 лет.
  • Разнообразный выбор декоративной палитры черепицы.
  • Хорошую звукоизоляцию крыши, которая не будет шуметь даже если идет дождь, град или дует сильный ветер. Низкий уровень теплопроводности препятствует образованию конденсата.
  • Шероховатую поверхность, благодаря которой снежные массы задерживаются и не сходят с крыши.
  • Нечувствительность покрытия к агрессивному воздействию осадков. Строительная практика показывает, что пирог мягкой плоской кровли станет оптимальным вариантом при возведении зданий около моря и рядом с промышленными зонами.

Для создания полноценной кровли должен быть установлен кровельный пирог – мягкая кровля при правильном монтаже и уходе увеличит его срок использования, а также уложено само черепичное покрытие.

Наряду с остальными кровельными покрытиями гибкая черепица представлена производителями по невысокой стоимости, при этом обладает безупречной эстетичностью и рядом отличных эксплуатационных качеств. Она подходит как для простых, так и для сложных кровель.

  • Устойчивость к процессам гниения, образованию растительности, включая мох и грибок. Такие качества достигаются за счет прочного стекловолоконного основания материала с битумной пропиткой.
  • Сохранение эксплуатационных качеств в широком температурном диапазоне (-55- 110 градусов) даже при резких перепадах.
  • Возможность экономичного расходования материала при монтаже кровлей любой сложности.
  • Наличие небольших размеров и специальной клеящей поверхности позволяет выполнять работу даже в одиночку (прочтите: «Размеры гибкой черепицы — сферы использования «).
  • Низкую цену на материал, что делает пирог кровли из мягкой черепицы в отличие от, например, металлочерепичных конструкций гораздо дешевле.
  • Продолжительное использование покрытия – порядка 25-30 лет.
  • Разнообразный выбор декоративной палитры черепицы.
  • Хорошую звукоизоляцию крыши, которая не будет шуметь даже если идет дождь, град или дует сильный ветер. Низкий уровень теплопроводности препятствует образованию конденсата.
  • Шероховатую поверхность, благодаря которой снежные массы задерживаются и не сходят с крыши.
  • Нечувствительность покрытия к агрессивному воздействию осадков. Строительная практика показывает, что пирог мягкой плоской кровли станет оптимальным вариантом при возведении зданий около моря и рядом с промышленными зонами.
  • Застройщики часто называют мягкую черепицу битумной или гибкой, также она может продаваться под видом кровельной плитки, гонтовой плитки, а также кровли шинглас.

    pirog gibkaj2

    Не зависимо от, того, какое понятие будет использоваться, основа материала будет одной – стеклоткань, пропитанная битумным составом, и нарезанной листами по 1000×330 см. Для удобства использования и создания особого кровельного дизайна одна сторона плитки сделана с фигурными вырезами. Если уклон ската крыши более 11 градусов, то монтаж мягкой черепицы будет самым подходящим вариантом.

    Для создания полноценной кровли должен быть установлен кровельный пирог — мягкая кровля при правильном монтаже и уходе увеличит его срок использования, а также уложено само черепичное покрытие.

    Стропильная система под мягкую кровлю рассчитана на нагрузку всей конструкции, при этом 1 кв. м. битумного материала весит порядка 9-13 кг. По принципу кондитерского пирога, кровельный с хорошим утеплением позволяет пользоваться чердачным или мансардным помещением даже зимой.

    30.03.2015 Евгений Иванов

    Преимущества мягкой кровли очевидны – она эффектно выглядит, не боится проливных дождей и лютых морозов, не трескается и не выгорает, герметична. Богатая палитра расцветок позволяет подобрать цвет кровли в тон фасада или окружающей застройки без дополнительного окрашивания. Кроме того, мягкую черепицу можно нарезать по любой форме, она проста в монтаже.

    На последнем давайте остановимся поподробнее: чтобы мягкая кровля прослужила долго, нужен правильно изготовленный кровельный пирог. Он гарантирует комфортный микроклимат, защищая обитателей дома от шума, холода или жары. Конечно, профессиональные кровельщики знают, как и на что укладывать черепицу. Но, во-первых, контроль никогда не повредит – дом-то ваш! А, во-вторых, вы и сами можете справиться с этой задачей, сэкономив на подрядчиках.

    Что такое кровельный пирог

    пирог крыши под мягкую черепицу

    Кровельный пирог – то, на что будет уложена гибкая черепица. Собственно, это вся крыша, за исключением внутренней отделки и ряда деталей стропильной системы. Этот пирог имеет слоистую структуру: стропила, обрешетка, утеплитель, подкладочный материал и т.д. – в зависимости от устройства чердака. У каждого слоя – своя важная задача. Последовательность укладки компонентов этого «блюда» также имеет принципиальное значение.

    Кровельный пирог бывает двух видов: для холодной и теплой крыши. Первый вариант – это летние дачные дома, хозпостройки, навесы – то есть строения, не требующие утепления. Если вы собираетесь жить в доме зимой, весной и осенью, его крыша обязательно должна быть теплой.

    Кровельный пирог для холодной крыши

    1. Гибкая черепица2. Подкладочный ковер3. Основание (деревянный настил)4. Разреженная обрешетка5. Стропильная нога

    Как видим, система – предельно проста. Даже один человек справится с устройством холодного чердака.

    Кровельный пирог для теплой крыши

    1. Гибкая черепица2. Подкладочный ковер3. Супердиффузионная мембрана4. Утеплитель (каменная вата)5. Пароизоляционная пленка6. Основание (деревянный настил)7. Разреженная обрешетка8. Контрбрус для создания вентканала9. Стропильная нога10. Шаговая обрешетка под утеплитель11. Подшивка мансарды

    кровельный пирог мягкая кровля

    Здесь мы видим все те материалы, которые были использованы при устройстве холодной крыши, и ряд новых. Конечно, кровельный пирог для теплого помещения – более сложная конструкция, но если следовать инструкциям, и здесь не должно возникнуть проблем.

    Самый нижний ярус кровельного пирога – стропильная система. По типу конструкций двускатные крыши бывают наклонные, висячие, шпренгельные и могут состоять из стропил, мауэрлатов, ригелей, прогонов, затяжек, стоек, подкосов и т.д. Строительству каркасов стоит посвятить отдельный мастер-класс.

    Для устройства кровли важно, чтобы стропильные ноги были закреплены максимально надежно, а конструкция легко выдерживала не только вес кровли (квадратный метр черепицы весит 9-13 кг), но и слоя снега со льдом. Для стропил лучше выбирать сосну или лиственницу. Дерево обязательно обработайте огнебиозащитным составом.

    Итак, стропильная система готова, переходим к монтажу пароизоляционной пленки. Она будет выводить теплый влажный воздух, препятствуя образованию конденсата. Слой пароизоляции монтируется изнутри помещения, чтобы были защищены несущие деревянные конструкции. Пленка крепится к стропилам при помощи горизонтальных брусков (с шагом 60 см).

    Чтобы утеплитель не падал, снизу кровли нужно прибить деревянный брус – он послужит упором. Плиты кладем поверх пленки, по возможности – вразбежку.

    После того, как утеплитель уложен, на стропила кладется ветрозащитная пленка, она же – супердиффузионная мембрана, защищающая крышу от выдувания частиц каменной ваты. Также она способствует удалению водяных паров из утеплителя наружу.

    Ветрозащитный слой крепится при помощи контрбруса, на который монтируется разреженная обрешетка. Таким образом, между мембраной и обрешеткой должен образоваться вентиляционный зазор в 5 см. Влажный воздух будет подниматься от карниза до конька, а оттуда – наружу, не вредя крыше.

    Делаем деревянный настил

    На обрешетку укладывают сплошной настил из ОСП-плит или фанеры ФСФ. Почему именно из них? Потому что устройство скатных крыш требует особой прочности и влагостойкости настила.

    Фанера ФСФ изготавливается из слоев шпона, склеенных при помощи фенолформальдегидных смол. Она отличается хорошей водостойкостью и механической прочностью. Под битумную кровлю выбирайте фанеру из хвойных пород деревьев и избегайте березы – ее может «повести» от перепада температур и влажности, что грозит разгерметизацией всей крыши. Оптимальная толщина фанеры – 10-11 мм.

    Дополнительно листы рекомендуется обработать огнеупорным и водоотталкивающим растворами, особенно тщательно – на торцах.

    Ориентировано-стружечная плита ОСП (или OSB) – более надежный вариант. По сути, это улучшенная древесина – прямоугольные плоские щепы, спрессованные под давлением при высокой температуре и закрепленные с помощью специальной смолы. Такой материал не прогибается, не страдает от влаги, отлично держит крепеж.

    Подготовка утеплительного слоя

    Прежде чем соорудить пирог крыши под мягкую черепицу, необходимо выполнить укрепление и антисептическую обработку стропильной системы, после чего последовательно выполнить следующие действия:

    1. Нанести пропитку на поверхность стропил и других деревянных элементов, тщательно просушить.
    2. Закрепить слегка натянутые между ногами стропил плиты теплоизоляции с промежутком от наружного края в 50-70 мм. Для временной фиксации используем рейки.
    3. Снаружи к стропилам крепится пароизоляционная пленка, которую также называют пародиффузионной мембраной. Она способствует пропусканию теплого воздуха с капельками влаги, но конденсат удерживает снаружи. Пленка кладется поверх утеплителя так, чтобы между ними оставалась воздушная прослойка в 50 мм. Без пленки кровельный пирог под мягкую черепицу будет быстро намокать, что снизит его эксплуатационные свойства.
    4. Мембранное полотно кладется с небольшим провисанием к утеплителю (достаточно 10 мм). Для образования целостного покрытия каждая полоса соединяется с предыдущей клейкой лентой с небольшим нахлестом. Конек полностью перекрывается. Далее следует закрепление пароизоляционного слоя при помощи контробрешетки параллельно стропилам, не доводя до коньковых элементов на 10 см.
  • Поверх контрообрешетки в поперечном направлении крепятся доски с промежутком в 250 мм так, чтобы стыки ложились на контробрешетку. В качестве вентиляционного зазора обрешетка от карнизного края до конька крепится в 50 мм от пароизоляции. Далее вентиляцию нужно вывести с конька к кровельным торцам.
  • Поверх обрешетки кладутся строительные ОСП плиты, схожие с ДСП, однако такой кровельный пирог для мягкой кровли обладает лучшими техническими характеристиками при невысокой стоимости. Хорошо монтируется водостойкая фанера толщиной от 8 до 16 мм. Чтобы компенсировать температурные линейные расширения, плиты крепятся, не прилегая друг другу, лучше оставить небольшой зазор (до 2 мм). Места стыков должны приходиться на рейки обрешетки, а плиты, не доходя до конька на 80 мм – так образуется вентиляционный канал.
  • Поверх настила укладывается подкладочный ковер из гидроизолирующего материала, который, в отличие от рубероида, производится со стекловолоконной основой — она защищает его от гниения и препятствует впитыванию влаги. Некоторые застройщики практикуют замену ковра более дешевым рубероидом, поэтому срок использования такой кровли сразу же снижается в 2 раза. Правильное расположение ковра подразумевает сплошное покрытие из вертикально закрепленных и соединенных внахлест полос. Укладка ендового ковра выполняется цельным листом поверх подкладочного. Его цвет должен соответствовать расцветке черепицы.
  • При наличии криволинейных обводов, например, мансардных окон, вокруг них оборудуется сплошная обрешетка.
  • На этом работы по утеплению заканчиваются, а кровельный пирог для мягкой черепицы будет защищен в зависимости от качества используемых материалов для утепления, а также их толщины. По такому же принципу выполняется пирог плоской кровли. который тоже весьма эффективен.

    1. Нанести пропитку на поверхность стропил и других деревянных элементов, тщательно просушить.
    2. Закрепить слегка натянутые между ногами стропил плиты теплоизоляции с промежутком от наружного края в 50-70 мм. Для временной фиксации используем рейки.
    3. Снаружи к стропилам крепится пароизоляционная пленка, которую также называют пародиффузионной мембраной. Она способствует пропусканию теплого воздуха с капельками влаги, но конденсат удерживает снаружи. Пленка кладется поверх утеплителя так, чтобы между ними оставалась воздушная прослойка в 50 мм. Без пленки кровельный пирог под мягкую черепицу будет быстро намокать, что снизит его эксплуатационные свойства.
    4. Мембранное полотно кладется с небольшим провисанием к утеплителю (достаточно 10 мм). Для образования целостного покрытия каждая полоса соединяется с предыдущей клейкой лентой с небольшим нахлестом. Конек полностью перекрывается. Далее следует закрепление пароизоляционного слоя при помощи контробрешетки параллельно стропилам, не доводя до коньковых элементов на 10 см.
      кровельный пирог под мягкую черепицу

    5. Поверх контрообрешетки в поперечном направлении крепятся доски с промежутком в 250 мм так, чтобы стыки ложились на контробрешетку. В качестве вентиляционного зазора обрешетка от карнизного края до конька крепится в 50 мм от пароизоляции. Далее вентиляцию нужно вывести с конька к кровельным торцам.
    6. Поверх обрешетки кладутся строительные ОСП плиты, схожие с ДСП, однако такой кровельный пирог для мягкой кровли обладает лучшими техническими характеристиками при невысокой стоимости. Хорошо монтируется водостойкая фанера толщиной от 8 до 16 мм. Чтобы компенсировать температурные линейные расширения, плиты крепятся, не прилегая друг другу, лучше оставить небольшой зазор (до 2 мм). Места стыков должны приходиться на рейки обрешетки, а плиты, не доходя до конька на 80 мм – так образуется вентиляционный канал.
    7. Поверх настила укладывается подкладочный ковер из гидроизолирующего материала, который, в отличие от рубероида, производится со стекловолоконной основой – она защищает его от гниения и препятствует впитыванию влаги. Некоторые застройщики практикуют замену ковра более дешевым рубероидом, поэтому срок использования такой кровли сразу же снижается в 2 раза. Правильное расположение ковра подразумевает сплошное покрытие из вертикально закрепленных и соединенных внахлест полос. Укладка ендового ковра выполняется цельным листом поверх подкладочного. Его цвет должен соответствовать расцветке черепицы.
    8. При наличии криволинейных обводов, например, мансардных окон, вокруг них оборудуется сплошная обрешетка.

    На этом работы по утеплению заканчиваются, а кровельный пирог для мягкой черепицы будет защищен в зависимости от качества используемых материалов для утепления, а также их толщины. По такому же принципу выполняется

    пирог плоской кровли

    , который тоже весьма эффективен.

    Конструкция кровельного пирога под мягкую кровлю

    Мягкую кровлю устанавливают на скатных крышах и на плоских. На скатных это покрытие из гибкой черепицы. Кроме небольших технологических нюансов, зависящих от марки, разницы в монтаже гибкой черепицы нет, и пирог мягкой кровли выглядит примерно одинаково.

    Пирог мягкой кровли с утеплителем обязательно должен хорошо вентилироваться, поскольку гибкая черепица – абсолютно водонепроницаемый и паронепроницаемый материал. Для этого необходимо соблюдать следующие правила:

    • обязательно наличие контробрешетки. Поскольку основная обрешетка под мягкую черепицу – сплошная, класть ее прямо на стропила нельзя. Фанера будет примыкать к слою утеплителя, пространства для вентиляции не останется;
    • под коньковую черепицу устанавливают аэратор – жесткий перфорированный элемент, предназначенный выводить из-под фанеры влагонасыщенный воздух от кровельного пирога.

    1. Пароизоляцию подшивают степлером к стропилам со стороны чердака.

    2. Со стороны крыши между стропилами ставят в распор плиты утеплителя.

    3. Накрывают их гидроизолирующей пленкой. Гидроизоляцию раскатывают вдоль конька, начиная с карниза. Верхнюю полосу кладут с нахлестом на нижнюю, швы фиксируют монтажным скотчем.

    4. Поверх гидроизоляции на стропила вдоль них набивают бруски контробрешетки.

    кровельный пирог для мягкой кровли

    5. Далее кладут фанеру, подкладочный ковер и финишное покрытие.

    Кровельным пирогом называют всю конструкцию крыши строения. Чтобы кровля была прочной, надежной, защищала от ветра и осадков, а тепло не покидало помещение дома, она конструируется должным образом.

    Об особенностях кровельной конструкции, устройстве кровельной вентиляции, и других нюансах кровельного пирога мы и расскажем в данной статье. Поговорим и о мягкой кровле, как об одном из самых оптимальных решений для домовладельцев.

    В большинстве случаев пирог мягкой кровли выглядит следующим образом:

    • Пароизоляция;
    • Обрешетка и контробрешетка;
    • Утеплитель;
    • Гидроизоляционный или диффузионный слой;
    • Вентилируемое пространство;
    • Битумная черепица.

    Монтируя материал важно соблюдать указанный порядок. Ниже мы подробно разберем каждый из элементов и расскажем, как правильно выбрать и смонтировать его.

    1. Стеновой клееный брус
    2. Подкарнизная доска
    3. Скользящая опора для стропил
    4. Доп. обрешетка для утепления
    5. Вентрейка
    6. Вагонка
    7. Пароизоляция
    8. Утеплитель
    9. Стропильная нога
    1. Антимоскитная сетка
    2. Кровельная пленка
    3. Водосточный желоб
    4. Обрешетка
    5. Контробрешетка
    6. Плита OSB
    7. Кровельное покрытие битумная черепица
    8. Подкладочный ковер

    Важно! Устройство кровельного пирога может различаться в зависимости от того, какого результата вы хотите добиться. Так, если вы планируете обустройство «холодного» чердака, то исключается теплоизоляционный слой. В остальном устройство пирога будет примерно таким же, как и для утепленной кровли.

    Важно позаботиться о том, чтобы каждый из описанных выше слоев укладывался в соответствии с необходимыми требованиями к качеству, надежности и безопасности. Если отдельные части всей кровельной конструкции уложить неправильно или подобрать без учета той климатической зоной, в которой расположено строение, вы рискуете качеством кровельной системы в целом. Иногда такие просчеты исправляются локальным ремонтом, однако чаще для исправления придется заменять всю конструкцию вашей кровли целиком.

    Итак, мы поняли, как должна выглядеть конструкция кровельного пирога, теперь давайте разберем каждый из элементов подробно, обращая внимание на особенности и важные аспекты.

    Пароизоляция

    Для вариантов с неутепленной кровлей пароизоляция не нужна, а вот если чердак или другое помещение под крышей является жилым и отапливаемым, без пароизоляции не обойтись – в противном случае, утеплитель наберет влагу, образованную в результате конденсата. Для крепления пароизоляционной пленки используются стропила.

    Пароизоляционная пленка производится в рулонах – рулон расстилается вдоль конька с нахлестом. Величина нахлеста составляет примерно 15 сантиметров. Проще всего крепить этот материал к стропилам при помощи строительного степлера. Еще один момент: все стыки необходимо проклеивать специальным скотчем и при монтаже не натягивайте пароизоляционную пленку, пусть она немного (буквально на 3-5 миллиметров) провиснет между стропилами.

    пирог крыши для мягкой черепицы

    Совет! Для расчета расстояния между стропил исходите из веса одного кв.м будущего кровельного пирога.

    Обрешетка и контробрешетка

    Данные элементы повышают прочность конструкции и служат, как вентиляция, предупреждая гниение стропил. В первую очередь монтируются бруски контробрешетки – именно на них укладывается основной слой обрешетки, а зазор, образованный между двумя этими слоями будет служить в качестве вентиляции. Устройство кровельного пирога подразумевает, что на этом этапе вы уже знаете какой кровельный материал будете использовать.

    Совет! Для усиления прочности конструкции, листы ОСБ (именно они являются рекомендованными для мягкой кровли) должны всеми сторонами опираться на стропила или контробрешетку. Провисание приведет к тому, что конструкция потеряет в прочности.

    Утеплитель

    3

    Повторимся, что слой утеплителя нужен только в том случае, если под крышей вы планируете теплое помещение или отапливаемый чердак. Выбор утеплителя – дело ответственное, ведь через крышу уходит почти 30% тепла, а значит, правильно подобранный утеплитель поможет оптимизировать затраты на отопление пространства.

    Оптимальный вариант утепления кровельного пирога – минераловатный утеплитель на основе стекловаты или базальта. Такие материалы удобны в применении, ведь они могут быть уложены даже в труднодоступных уголках, не образуя стыков и, как результат, мостиков холода. Помните, что качественный утеплитель для устройства кровли должен выполнять свою основную функцию – защищать от повышенных и пониженных температур.

    Важно! Рекомендуется укладывать утеплитель по сухому дереву.

    Гидроизоляция

    Так как кровля – это основное препятствие между помещениями дома и атмосферными осадками, монтаж пирога сложно представить себе без продуманной системы гидроизоляции. Если монтировать мягкую кровлю, лучше выбирать диффузионные мембраны. Эти мембраны обладают великолепным свойством – они выпускают пар наружу, но не пропускают влагу извне.

    Таким образом, пар поднимается вверх, однако крыша остается цельной и неприступной даже для самых нещадных ливней. Такая мембрана монтируется прямо по теплоизоляционному слою, что позволяет сделать пирог кровли компактнее, усилить теплоизоляционные свойства конструкции и сэкономить время при устройстве кровли.

    Вентиляция

    Вентиляция – это то, без чего кровельный пирог не обойдется, ведь иначе конденсат в короткие сроки приведет всю конструкцию кровли в негодность. Важно знать, что вентиляция кровли бывает пассивной и принудительной. К пассивной вентиляции кровельного пирога относятся вентзазоры, которые располагаются между слоями (мы говорили о них, упоминая обрешетку).

    1

    Почему выбирают ИКОПАЛ? Как ясно из нашего перечня устройства кровельного пирога, следующим пунктом является, собственно, кровельный материал. Каждый из слоев пирога крайне важен, однако сложно переоценить, какое значение играет кровельный материал – в конце концов, именно он будет напрямую контактировать с окружающей средой, ветром и атмосферными осадками.

    Битумная черепица это надежное решение для любого строения. Вот лишь несколько преимуществ:

    • Используется для любого, даже самого сурового климата;
    • Обеспечивает хорошую звукоизоляцию;
    • Выдерживает существенные снеговые и ветровые нагрузки;
    • Применяется на кровлях сложной конфигурации;
    • Легко монтируется, нет проблем и с локальным ремонтом, в случае необходимости (количество отходов в процессе монтажа минимально);
    • Выглядит эстетично и стильно.

    Важно! Для монтажа большинства видов мягкой кровли уклон крыши должен быть не менее 11 градусов.

    Всеми этими качествами обладает битумная черепица ИКОПАЛ. Это современный, удобный и, главное, надежный кровельный материал; он идеально подходит для устройства новых кровель и ремонта старых. Высокая скорость монтажа позволяет существенно снизить временные затраты на строительство.

    Фундамент является базовой частью любого здания или сооружения. От того, насколько он прочен, зависит надежность и долговечность объекта. При устройстве фундамента ошибки недопустимы, поскольку устранить их после завершения строительства крайне сложно. Восстановление гидроизоляции фундамента – процесс довольно трудоемкий.

    Битумная черепица ИКОПАЛ на стекловолокнистой основе — это современное и надежное покрытие от одного из ведущих мировых производителей кровельных и гидроизоляционных материалов. В России плоские кровли ИКОПАЛ представлены двумя линейками мягкой черепицы – ИКОПАЛ Плано, выпускаемой в Финляндии, и ИКОПАЛ Сипласт, производимой во Франции.

    Битумная черепица – один из самых распространенных видов кровельных покрытий, применяемых в сфере коттеджного и малоэтажного строительства. Данный вид материала для устройства крыши называют по-разному.

    Кровля подвержена постоянному воздействию погодных явлений: солнечным лучам, осадкам, ветру, перепадам температур. Поэтому выбирать материал для крыши следует очень обдуманно.

    Каждый, кто начинает строительство, задумывается над тем, какое покрытие лучше использовать. Сегодня, к счастью, выбрать есть из чего. Однако сделать оптимальный выбор, не зная всех нюансов, плюсов и минусов каждого вида покрытия, непросто.

    Класс мягких кровель образован из эластичных материалов с отличными гидрозащитными характеристиками: гонты битумной черепицы, мастики, рулонные материалы, мембраны. Их можно использовать для обустройства крыш любой формы.

    На заметку

    Не так давно эти материалы служили лишь для зашиты от влаги, а сегодня это превосходное декоративное покрытие. Это заслуга облагороженной наружной поверхности и инновационных способов монтажа, которые позволяют закреплять супертонкий материал практически на любую основу.

    • Кровля из штучного материала – гибкой черепицы, отличается высокими звукопоглощающими свойствами и прекрасно противостоит атмосферным воздействиям. Она герметична и проста в укладке.
    • Мастичная (наливная) представляет собой гидроизоляционный ковер с многими слоями, которого выполнены из различных типов мастик и эмульсий.
    • Мембранное (рулонное) покрытие – эластичное, износоустойчивое и успешно противостоит температурным перепадам, не выгорает. Среди преимуществ этой кровли нужно отметить также ее эстетичный внешний вид, повышенные гидроизоляционные свойства.

    Устройство мансардной крыши

    • пароизоляционный слой,
    • теплоизоляция,
    • гидробарьер, который одновременно выполняет роль декоративного внешнего покрытия и ветрозащиты.

    Собственно специфика процесса устройства проявляется при монтаже. Например, под кровельный пирог для мягкой черепицы обрешетка должна быть сплошной, к тому же в дополнение к ней необходимы контрбрусы. Если материал покрытия рулонный, то слои настилаются непосредственно на любое возможное основание без каких-либо вспомогательных элементов. Поэтому особое внимание нужно обратить на особенности процесса монтажа.

    Если предполагается использование чердачного помещения для постоянного или временного проживания (то есть обустройство его в мансардное помещение), то теплоизоляция крыши становится необходимым действием. Утеплительный слой увеличивает толщину кровельного пирога и усложняет его установку. Также утепление предполагает проведение пароизоляции, чтобы избежать негативного воздействия внутреннего конденсата помещения на его материалы.

    myagkaya-krovlya-ustroistvo_600x450

    пирог мягкой кровли с утеплителем

    ВАЖНО!

    Битум сам по себе обладает хорошими влагозащитными свойствами, поэтому укладка отдельного гидроизолирующего слоя здесь не является обязательной, в отличие от установки металлочерепичной крыши. Но при высоком угле ската и наличии утепления дополнительная гидроизоляция значительно повысит эксплуатационный потенциал крыши.

    При укладке пирога важно оставлять небольшие зазоры между слоями для обеспечения естественной вентиляции.

    • Пароизоляция;
    • Обрешетка и контробрешетка;
    • Утеплитель;
    • Гидроизоляционный или диффузионный слой;
    • Вентилируемое пространство;
    • Битумная черепица .

    Структура пирога мягкой кровли

    В строительном деле кровельным пирогом называется прослойка между чердачным пространством и улицей, поверх которого укладывается покрытие. Все входящие в состав слои образуют своеобразный пирог, отсюда и пошло такое название.

    Кровельный пирог для мягкой черепицы должен иметь стандартный набор материалов, а именно:

    • Пароизоляционная пленка или мембрана. Данные продукты блокируют доступ влаги к чердачному помещению. Они не позволяют проходить влажным испарениям изнутри самих помещений. Воздух увлажняется при любом процессе жизнедеятельности человека, даже при дыхании.
    • Теплоизоляция. Этот материал можно укладывать разными способами, но целесообразнее всего размещать материал снаружи или внутри чердачного помещения.
    • Гидроизоляционные продукты. Данные защитные материалы укладываются поверх кровельной плоскости, они не позволяют осадкам проникать внутрь кровельного пирога.
    • Финишное покрытие. Эти продукты выполняют роль защитника. Их отличительной чертой является защитный слой, который не позволяет солнечным лучам и механическим нагрузкам повредить целостность кровельного покрытия.

    6

    Мягкие кровли можно отнести к гидроизоляционным материалам. Практически весь состав занимает модифицированный битум, отличный материал, который полностью блокирует влагу и не позволяет ей проходить через себя. На сегодняшний день на строительном рынке существует не мало разновидностей кровельного покрытия, в большинстве случаев они не только выполняют свои прямые обязанности, но и являются украшением здания. Благодаря совмещению декоративных и изоляционных особенностей получилось сократить количество слоев в кровельном пироге.

    https://www.youtube.com/watch?v=IIO1-fVd1Xo

    Несмотря на то, что битумная черепица сама по себе хорошо защищает поверхность от влаги, не стоит исключать дополнительную гидроизоляцию. Для этой работы лучше всего подходят подстилочные материалы, которые укладываются поверх сплошной обрешетки. Ее можно раскатывать по поверхности сплошняком, либо локально, если уклон ската превышает 18 градусов. При локальном размещении, ее устраивают вдоль карнизного свеса, около труб, ендов и в коньковой части крыши.

    Если вы ведете строительство с нуля, то вам нужно знать все нюансы вашей постройки. Их можно выявить, отвечая на следующие вопросы:

    • Какое функциональное назначение будет отдано данной постройки. Она будет жилой или бытовой?
    • С какой частотой будет использоваться здание? Если постоянное, то теплоизоляционные материалы будут только плюсом, а если временное, то вполне можно обойтись и без них.
    • Форма кровельной системы и ее сложность. Здесь очень важно определить крутизну скатов, так как битумная черепица не может укладываться на слабоуклонные крыши.
    • Какой используется тип основания?
    • В здании будет эксплуатируемая или неэксплуатируемая мансарда?
    • Климатические особенности вашего региона. От них будет зависеть толщина создаваемого гидроизоляционного ковра.
    • Совместимость всех кровельных материалов. Так как некоторые материалы невозможно уложить друг на друга, то для решения такой проблемы используются специальные нейтральные прослойки.

    Ответив на все вышеописанные вопросы, вы сможете собрать качественный пирог.

    Пирог крыши под мягкую черепицу ↑

    Уложить пирог кровли для  неутепленного чердака невероятно просто.

    Простейшая схема имеет следующий вид.

    • Поперек каждой стропилины прибивают контрбрус (сечение 5 * 5 см) на два ершенных гвоздя. Расстояние между контрбрусами определяется шагом стропилин. За стандартный шаг стропил принимают 70-90 см, контрбруски для этого случая прибивают через каждые 30см;
    • На готовый каркас из контбрусков набивают сплошную обрешетку. Монтаж выполняют вразбежку, чтобы не образовались крестообразные соединения. Элементы обрешетки при этом должны своими краями опираться на контрбруски.
    • Кровельный пирог под мягкую черепицу в конструкции холодного чердака теплоизоляционной составляющей не имеет, поэтому следующим шагом настилают самоклеящуюся гидроизоляцию. Способ настила зависит от крутизны скатов. При уклоне от 18º и более гидробарьер должен покрывать только участки повышенной нагрузки, скажем, ендовы или места примыканий. На менее крутых скатах кровлю изолируют полностью.
    • На слой гидроизоляции настилают мягкую черепицу.

    Совет

    Для сплошной обрешетки, сооруженной из досок, контробрешетка вообще не нужна. Доски крепят непосредственно к стропилинам, сохраняя между ними 3-х миллиметровый зазор.

    Выполнить пирог кровли под мягкую черепицу с утеплением сложнее. Помимо теплоизоляции потребуется также укладка пароизоляции. Этот слой защитит утеплитель и деревянный каркас крыши от конденсирующей влаги. Это очень важно, если учесть, что скопившаяся под кровлей влага резко понижает изоляционные характеристики утеплителя и со временем приводит к загниванию деревянных элементов каркаса. Помимо этого необходима также вентиляция, которая в свою очередь тоже способствует удалению конденсата из подкровельного пространства.

    • Стропильный каркас изнутри обшивают пароизоляционной мембраной. Материал прибивают к стропилинам, начиная от свесов, на скобы степлера. Полотна мембраны соединяют между собой, используя двусторонний скотч;
    • На пароизоляцию набивают контробрешетку. Ее элементы устанавливают с шагом, соответствующим предполагаемой обшивке мансарды. К примеру, под обшивку из гипсокартона бруски располагают с шагом 0,4 или 0,6 м;
    • Закончив работы с внутренней стороны крыши, переходят к наружной;
    • Между стропилами устанавливают вспомогательные распорки на расстоянии 20-30 мм меньше высоты плиты утеплителя друг от друга. В результате получается конструкция, напоминающая соты. С их помощью в дальнейшем можно будет жестко зафиксировать теплоизоляционные плиты;
    • Для утепления мансарды выбирают утеплитель, толщина которого на 30–50 мм меньше, чем толщина стропил, чтобы не препятствовать вентиляции. Теплоизоляционные плиты укладывают в «соты», слегка сжав их. Через некоторое время они «расправляются» в отсеках;
    • Затем вновь сооружают контробрешетку для формирования вентиляционных каналов. Бруски в данном случае прибивают вдоль стропил;
    • На контрбруски набивают сплошную обрешетку;
    • Далее, настилают поверх нее дополнительный гидробарьер;
    • И, наконец, кладут гонты гибкой черепицы.

    Совет

    Для зон средней полосы в качестве стандарта толщины минераловатной плиты приняты 150 мм. Однако для северных регионов такая толщина утеплителя чересчур мала. Для устройства двухслойного утепления поступают следующим образом: снаружи поперек стропил набивают контробрешетку под второй слой теплоизоляции, затем крепят бруски вдоль стропил под сплошную обрешетку.

    Мягкая (битумная) черепица – это сравнительно новый строительный материал. Ее основой является стеклохолст, с двух сторон пропитываемый битумом.

    Такая конструкция обеспечивает материалу огнеупорность, влагостойкость и эластичность, позволяющую монтировать черепицу на пироги с наличием изгибов и сложных деталей.

    При производстве на поверхность черепицы наносится минеральная крошка разных форм и цветов, что создает широкий ассортимент дизайнерских решений.

    Особенно уместно использование материала при обустройстве крыш с большими углами наклона скатов.

    4

    Этим названием обозначается конструкция мягкой кровли, заполняющая пространство крыши между ее наружной и внутренней гранями, то есть пространство внутри стропильного каркаса. Она состоит из наслоений различных материалов, каждый из которых выполняет свою функцию. Из-за своей слоистости конструкция и имеет название, аналогичное наименованию кулинарного изделия.

    Пирог кровли под мягкую черепицу улучшает гидроизоляционные свойства крыши, обеспечивает ее утепление. За каждую из этих функций отвечают отдельные слои, например, для повышения влагостойкости в пирог включается гидроизоляционный слой. Количество составляющих пирога зависит от типа кровли: утепленные крыши требуют прокладки большего числа слоев.

    А теперь рассмотрим схему кровли под мягкую черепицу более подробно.

    В утеплении крыши нет необходимости в тех случаях, когда хозяева дома не собираются использовать чердачное помещение как жилое. Пирог холодной крыши имеет относительно простую структуру и состоит из шести слоев:

    • Черепичное покрытие.Пирог кровли под мягкую черепицу
    • Подкладочный ковер, усиливающий защитные свойства черепицы и выполняющий функцию гидроизолятора.
    • Покрытие из плит ОСП (ориентированно-стружечная плита), разработанных для эксплуатации в условиях высокой влажности.
    • Обрешетка.
    • Гидроизоляция.
    • Стропильный каркас.

    Мягкая черепица, в отличие от металлопрофиля, требует наличия дополнительных подкладок, фиксирующих и укрепляющих положение покрытия.

    Гидроизоляция нужна для предотвращения образования конденсата во внутреннем пространстве кровли. Она может размещаться не только под обрешеткой, но и перед ней.

    Если угол ската кровли меньше 18 градусов, гидроизоляционный слой прокладывается только на самых уязвимых местах: конек, свесы, ендовы, области вокруг труб.

    Если угол ската больше 18 градусов, то гидроизоляция прокладывается по всей площади кровли.

    Влагозащитные материалы подразделяются на жидкие и твердые. Первые наносятся на плоские крыши или имеющие небольшой угол наклона (до 5 %). Если кровля имеет больший наклон, то используются материалы в твердых формах, таких как пленочная и рулонная.

    Так как мягкая черепица укладывается преимущественно на наклонные крыши, то далее речь будет идти именно о твердой гидроизоляции.

    7

    Самым качественным из влагостойких материалов является гидроизоляционная мембрана. Ее поры имеют не стандартную цилиндрическую форму, а воронковидную с сужением на верхней грани. Такая форма позволяет свободно выходить конденсату из внутреннего пространства крыши, но не пропускает влагу внутрь.

    1. Если не задуманы особые конструктивные решения, то гидроизоляция укладывается между стропилами и обрешеткой. На стропилах она фиксируется с помощью строительного степлера, а с обрешеткой ее следует скреплять саморезами.
    2. Гидроизоляция мягкой кровли укладывается в направлении от карниза к коньку. Нахлест между двумя листами материала не должен быть больше 12 см
    3. Листы скрепляются друг с другом с помощью клейкой ленты.
    4. Пленка или рулон может провисать в пространстве между гранями стропил, но не более чем на 20 мм. Такие провисания будут улучшать возможности вентиляции кровли.

    Пароизоляция тоже защищает внутренности кровельного пирога от влаги, но, в отличие от гидроизоляции, она предотвращает попадание влаги из внутренних помещений дома, а не из окружающей среды. Его основной функцией является защита утеплителя, поэтому в холодных крышах пароизоляция устанавливается редко.

    Самые популярные материалы пароизоляционных пленок – это полиэтилен, фольгированный алюминий.

    гидроизоляция пирога крыши под мягкую кровлю

    Пленка крепится к стропилам на оцинкованные гвозди или на скобы. Важно тщательно соединить все места стыков, иначе конденсат будет проникать во внутренности пирога. Как и при монтаже гидроизоляции, необходимо оставлять незначительное провисание пленки для улучшения внутренней вентиляции. Но если вместо пленки монтируется паробарьер, то провисания недопустимы, материал должен быть натянут.

    Перед установкой всех изоляционных слоев стропила обрабатываются антисептической пропиткой.

    Несмотря на обеспечение защиты от влаги паро- и гидроизоляцией, материал для утеплителя тоже должен быть достаточно устойчивым к воздействию воды, чтобы он не подвергался порче при малейших протечках защитных слоев.

    Пирог кровли под мягкую черепицу

    Также важны такие критерии, как:

    • Теплопроводность. Она должна быть максимально низкой.Пирог кровли под мягкую черепицу
    • Устойчивость формы. Материал не должен деформироваться при малейших воздействиях.
    • Низкая плотность. Тяжелый утеплитель будет продавливать стропила и пароизоляцию.
    • Устойчивость к температурным перепадам.
    • Огнестойкость.
    • Экологичность. Если чердак используется как жилое помещение, то важно выбирать материалы, не выделяющие токсинов.
    • Звукоизоляция. Мягкая черепица не создает таких сильных шумов, как черепица металлическая, но защита от шума все равно является важным параметром.

    Самыми популярными материалами для утепления являются минеральная вата, стекловата, пенополистерол, пеноизол, пенополиуретан. Эти материалы отличаются своей дешевизной и устойчивостью к негативным воздействиям. Но важно обеспечить их хорошую изоляцию от жилого пространства, так как мелкие частицы некоторых видов утеплителей (например, стекловаты) вредны для человека при своем постоянном попадании в его организм.

    Утепление мягкой кровли производится в следующем порядке:

    1. В нижние грани стропил по всем углам вбиваются гвозди на одинаковых расстояниях друг от друга.
    2. Теплоизоляционный материал слегка сжимается и вставляется в пространство между стропил.
    3. Между вбитыми гвоздями продеваются и закрепляются шнуры в положении крест-накрест, именно они делают крепление утеплителя надежным.

    Вместо шнуров можно использовать реечную деревянную обрешетку, она крепится не диагональным перекрещиванием, а параллельно друг другу с шагом 40 сантиметров.

    Утепление черепицы производится по аналогии с другими покрытиями

    Теплоизоляция обычно укладывается в два слоя. Блоки утеплителей не должны выступать за нижнюю и верхнюю плоскости стропил, в обратном случае нужно подрезать материалы.

    Таковы основные составляющие пирога кровли из мягкой черепицы. Основное его отличие заключается в том, что материал такой кровли обладает хорошей гидроизоляцией, и установка отдельного влагозащитного слоя не является обязательной, но все остальные необходимые элементы аналогичны пирогам других видов черепицы.

    Гибкая битумная черепица – оптимальный кровельный материал не только для загородных коттеджей, но и для мансардных помещений в городе

    Фундамент является базовой частью любого здания или сооружения. От того, насколько он прочен, зависит надежность и долговечность объекта. При устройстве фундамента ошибки недопустимы, поскольку устранить их после завершения строительства крайне сложно. Восстановление гидроизоляции фундамента — процесс довольно трудоемкий.

    Битумная черепица ИКОПАЛ на стекловолокнистой основе — это современное и надежное покрытие от одного из ведущих мировых производителей кровельных и гидроизоляционных материалов. В России плоские кровли ИКОПАЛ представлены двумя линейками мягкой черепицы — ИКОПАЛ Плано, выпускаемой в Финляндии, и ИКОПАЛ Сипласт, производимой во Франции.

    https://www.youtube.com/watch?v=CvhEc5VbJco

    Битумная черепица — один из самых распространенных видов кровельных покрытий, применяемых в сфере коттеджного и малоэтажного строительства. Данный вид материала для устройства крыши называют по-разному.

    Рисунок 1. Схема кровельного пирога теплой кровли.

    1. Качественный утеплитель должен стабильно сохранять свои характеристики на протяжении длительного срока эксплуатации. Это означает, что материал имеет способности не слеживаться, не терять форму и не насыщаться влагой.
    2. Большую роль играет экологическая безопасность теплоизолятора. При его производстве не должны использоваться токсические вещества, которые выделяются в воздух.
    3. Лучше всего выбирать утеплитель, который обладает небольшим удельным весом. Такой материал позволяет сделать конструкцию крыши без дополнительных элементов, которые усложняют строительство и повышают стоимость работ.
    4. Современные изделия для кровли должны характеризоваться высокими показателями устойчивости к пожару – не поддерживать горение. Такие утеплители, как каменная и минеральная вата, способны выдерживать температуру около 1000°С и могут выступать огневым барьером.

    При создании теплой крыши применяется несколько типов материалов. Они отличаются не только по внешнему виду и толщине, но и по функциональному назначению. Основной теплоизолирующий слой состоит из минеральной или каменной ваты, в некоторых случаях применяется стекловата. Чтобы ограничить проникновение воды, которая снижает полезные характеристики изоляции, кровлю над материалом выстилают специальной супердиффузионной мембраной. Для того чтобы пары воды из воздуха внутри дома не конденсировались в слое минеральной ваты, ее изолируют с внутренней стороны паробарьером.

    Пирог кровли под мягкую черепицу

    Cнегозадержание на крыше из мягкой кровли

    Подробнее

    Пирог кровли под мягкую черепицу

    Обзор финской мягкой кровли

    Подробнее

    Пирог кровли под мягкую черепицу

    Молниезащита на мягкой кровле

    Подробнее

    Расстилаем подкладочный ковер

    При любом уклоне крыши нужно устраивать подкладочный ковер по всей площади кровли. На карнизных свесах и в ендовах устанавливают ANDEREP (самоклеящийся) или другой материал с такими же характеристиками. Его укладывают шириной 1 м (по 50 см на каждый скат). Лучше стелить ковер всплошную (без нахлестов) по всей длине ендовы. Если такой возможности нет, подкладочный ковер укладывают внахлест, тщательно проклеивая швы в верхней части крыши. Величина нахлеста – 30 см.

    Пирог кровли под мягкую черепицу

    Вдоль карнизного свеса самоклеящийся ANDEREP или другой материал стелют на величину самого карнизного вылета, прибавляя 600 мм от внутренней плоскости наружной стены внутрь дома. Это предотвращает возникновение нежелательных протечек в карнизной зоне дома из-за нарушения температурно-влажностного режима подкровельного пространства или резких температурных изменений на улице. На карнизном свесе материал не доводят до перегиба карнизной планки на 2-3 см.

    Остальную поверхность ската укрывают подкладочным ковром ANDEREP (с механической фиксацией) или другим похожим материалом. Укладка ведется снизу вверх, нахлест в продольном направлении составляет 100 мм (для подкладочных ковров на органической основе типа BiCARD нахлест – 600 мм для углов наклона кровли до 30 градусов, свыше 30 – 100 мм), в поперечном – 150 мм.

    Для форм нарезок СОНАТА, АК-КОРД, ТРИО и БОБРОВЫЙ ХВОСТ подкладочный ковер можно использовать только в местах наиболее вероятных протечек (по периметру кровли – полосы подкладочного ковра шириной 50 см, ендове – ширина 1 м, кровельных проходок – 1х1 м, мансардных окон – 50 см, в карнизном свесе ковер заводят на 60 см от внутренней стены к коньку).

    Устройство кровельного пирога под мягкую черепицу – непростая, но доступная с точки зрения реализации задача для двух-трех даже непрофессиональных строителей. Важно не нарушать последовательность укладки слоев и выбирать правильные материалы, так как любое «слабое звено» в итоге выведет из строя всю «команду».

        идеально подходит для криволинейных и сложных крыш с купольными и коническими элементами, а также для простых скатных кровель;

    Пирог кровли под мягкую черепицу

        минимум отходов при монтаже (в пределах 5-10%);

        бесшумная кровля, в отличие от металлических;

        хорошая теплоизоляция, прочность и надежность;

        высокая эстетика и дорогой вид, многообразие цветов и форм: шестигранник, прямоугольник, бобровый хвост и т.д.

    Частный дом из кирпича, кровля из гибкой черепицы КатепалКоллекция:Jazzy | Цвет: cерый

        Тысячи дорогих и качественных домов построено с мягкой кровлей на российском рынке в разных климатических зонах. Материал пользуется большой любовью у российского потребителя.

        Подходит как для частных домов и коттеджных комплексов, таунхаусов, так и для торговых центров, ресторанов, кафе и административных зданий.

        При том, что конечная стоимость системы будет всего на 20 — 30 % дороже, гибкая черепица уже относится к классу «Комфорт» и «Бизнес», а выглядят просто роскошно и дорого. Она для тех, кто подходит основательно к строительству дома и особо ценит комфорт и надежность.

        Гибкая черепица –  тихая кровля. Вы будете наслаждаться шелестом дождя, а не барабанной дробью, как по металлу. Не боится града, а также из-за шершавой поверхности не образуют лавинного схода снега, то есть более безопасна для семьи с маленькими детьми и пожилыми людьми.

    Малоэтажный жилой квартал, кровля гибкая черепица Катепал / KatepalКоллекция Rocky, цвет Гранит

    Материалы для кровельного пирога

    Несмотря на то, что мягкая черепица хорошо защищает пирог от влаги, дополнительная изоляция никому не помешает. В качестве пароизоляции могут применяться следующие продукты:

    • Битумные или битумно-полимерные материалы. Ее устройство проводиться при помощи газовой горелки. В качестве основания лучше всего подходит бетонная или цементно-песчаная поверхность. Крепить материал данным способом нужно при уклоне крыши свыше 6 градусов, в противном случае, необходимость этого отпадает.
    • Полиэтиленовый материал с армированным основанием или без него.

    Если при создании обрешетки использовалась влагостойкая фанера или плиты ОСП, то можно выбирать любой из вышеописанных продуктов. При изучении показателей можно выделить битумно-полимерные материалы в основу которых входит полиэфирное полотно.

    ВАЖНО: Пароизоляционный слой в обязательном порядке должен заходить на все вертикальные элементы, только так можно достичь качественной защиты от влаги. Высота запуска варьируется от толщины самого материала плюс 5 сантиметров.

    Как уже говорилось ранее, мягкая кровля обладает очень высокими показателями гидроизоляции, следовательно, подбирать теплоизоляционные продукты придется не долго, ведь можно укладывать любые. Но несмотря на полную свободу выбора лучше всего приобретать минераловатные плиты или вздутый полистирол. Как правило, данные материалы схоже в укладке, их настилают на подготовленное основание в два ряда.

    Пенопласт отличный материал с очень низкой теплопроводностью, что касается минеральной ваты, то здесь все будет зависеть от ее плотности и чем она больше, тем менее качественный продукт вы приобрели. Стоит отметить, что двухслойная теплоизоляции подразумевает под собой использование материалов с разными плотностями.

    В случаях, когда в качестве гидроизоляционного и декоративного продукта укладываются полимерные материалы, а вы планируете утеплять крышу полистиролом, то придется приобретать дополнительные слои стеклохолста. Это связано с тем, что в процессе эксплуатации данные материалы вступят в химическую реакцию, следовательно, срок их службы во много раз сократится.

    При монтаже теплоизоляционных плит вы обязаны учесть следующие нюансы:

    • Теплоизоляционный продукт должен крепиться отдельно от верхнего защитного слоя.
    • Если в качестве крепежей используются метизы, то плита должна крепиться минимум в двух местах. Утеплитель крепится к металлическому листу при помощи стальных саморезов с пластиковой подкладкой. Использование таких метизов необходимо, если кровельный уклон менее 10 градусов. Крепить теплоизоляцию к бетону можно дюбелями и другими аналогичными крепежами.
    • Плиты теплоизоляции можно приклеивать на битумно-полимерную мастику. Но стоит помнить одно, если площадь приклеивания составляет менее 30%, то такое крепление нельзя считать надежным.
    • Теплоизоляционные материалы, как правило, укладываются с разбежкой в швах, дабы исключить проникновение влаги.
    • Все швы, получившиеся в результате укладки, заделываются аналогичными продуктами.

    Использование жестких материалов для теплоизоляции оправдано с любой точки зрения. Кроме этого после укладки жестких плит вам не придется заливать стяжку, дабы передвигаться по кровельной плоскости.

    Если вы считаете, что кровельные скаты не способны справиться с естественным отводом осадков, то можете приобрести специальные продукты для увеличения крутизны. Впрочем, их можно сделать и самостоятельно, как это делают многие застройщики. Для этого приобретается большое количество теплоизоляционного материала.

    Рисунок 2. Схема кровельного пирога холодной кровли.

    1. Самый верхний – битумная черепица либо другой тип изделия.
    2. Материал укладывается на специальный подкладочный ковер, который являет собой слой полиэстеровой ткани, покрытой с обеих сторон полипропиленовой пленкой. Ковер обеспечивает дополнительную защиту от дождя и снега, являясь барьером между мягкой черепицей и нижними частями пирога.
    3. Верхние слои укладываются на сплошное покрытие из плит ОСП-3 (ориентировано-стружечная плита, предназначенная для эксплуатации в условиях повышенной влажности).
    4. Под стружечными плитами проходит разреженная обрешетка. Частота ее укладки должна быть такой, чтобы каждая плита опиралась как минимум на три доски.
    5. К внутренней части обрешетки прибивают контрбрус, основное предназначение которого – обеспечить наличие вентиляционного зазора.
    6. К нему крепится супердиффузионная мембрана, которая свободно пропускает воздух, но задерживает влагу, защищая таким образом слой материала от намокания.
    7. Под ней находится главная часть пирога – минеральный утеплитель. Его размеры должны соответствовать параметрам стропил, так как они создают стенки ячеек, в которых будет находиться материал. Оптимальной толщиной минерального утеплителя составляет 200 мм. Для работы лучше всего приобрести каменную, минеральную или стекловату, толщина которой равна 100 мм. Ее укладывают в два слоя, с разбежкой швов.
    8. Стропильная балка – важный элемент конструкции крыши. Хотя она и не участвует в процессе непосредственно, но с помощью нее создается опора для основного слоя утеплителя.
    9. Поперек стропильных балок устанавливается еще один контрбрус, который не только предотвращает выпадение материала, но и позволяет надежно закрепить слой обшивки, либо дополнительную термоизоляцию.
    10. Ее применяют в тех случаях, когда существует риск возникновения мостиков холода на стыках минерального утеплителя. Он укладывается между контрбрусов, по аналогии с основным слоем изоляции.
    11. Поверх дополнительного утеплителя монтируется пароизоляционная пленка. Она предназначена для того, чтобы не допускать проникновение влаги, содержащейся в теплом воздухе, внутрь толщи изделия.
    12. Пароизоляционная пленка крепится небольшими планками, которые также и создают второй воздушный зазор.
    13. Последний слой – сплошная подшивка. Она может быть выполнена из вагонки, листов дерева или гипсокартона. Подшивка, в некоторых случаях, является одновременно и декоративным элементом, не требующим дополнительной обработки.

    Что собой представляет кровельный пирог под мягкую кровлю

    • Какие теплоизоляционные материалы используются для современной кровли
    • Строение теплоизоляционного пирога теплой кровли
    • Пирог холодной кровли
    • Укладка мягкой кровли
    • Заключение по теме

    Пирог кровли под мягкую черепицу

    Кровельный пирог под мягкую кровлю дает возможность максимально сохранить ценное тепло, выводить лишнюю влажность и осуществлять свободный воздухообмен с внешней средой.

    Кровельный пирог под мягкую кровлю сохраняет ценное тепло и выводит лишнюю влажность.

    Гибкая черепица уже много лет уверенно держит высокие позиции в рейтинге популярности среди материалов для крыши. Благодаря своим отличительным свойствам – устойчивости к погодным факторам, долговечности и простоте монтажа, изделия из битума лидируют в сфере строительства частных домов. В силу постоянного роста цен на энергоресурсы, важным параметром такой кровли становится степень сохранения тепла, которая во многом зависит от строения теплоизоляционного пирога.

    Пирог для холодной крыши

    При проектировании зданий и сооружений, в которых не предусматриваются системы отопления, строение кровельного пирога значительно упрощается. В его создании не используются теплоизоляционные материалы, которые составляют основную часть мягкой кровли с утеплителем.

    Холодные крыши используются в хозяйственных постройках, беседках, навесах. При оформлении их в едином стиле с остальными сооружениями, требуется грамотная укладка кровельного пирога. В данном случае он состоит из битумной черепицы, подкладочного ковра, листов ОСП или толстой фанеры, которые крепятся к обрешетке. Весь этот пакет лежит на стропилах, образовывающих чердачное пространство (рис. 2).

    Пирог такой кровли очень прост:

    • это сама мягкая черепица и подкладочный ковер;
    • листы ОСП (OSB) или фанера, служащие сплошным основанием;
    • обрешетка, которая должна распределять нагрузку от самой кровли, вес снега и нагрузку от ветра;
    • и собственно, несущая конструкция крыши – стропила.

    Пирог кровли под мягкую черепицу

    В первую очередь монтируются стропила. Размеры стропил и их количество определяют расчетом. Обрешетку выполняют из бруса 50×50 мм или доски толщиной 30 мм. Расстояние между досками делают от 30 до 50 см. Чем больше угол наклона крыши, тем реже можно ставить обрешетку.

    Поверх обрешетки, монтируют листы влагостойких ОСП или фанеры.

    Листы необходимо крепить с зазором 3–4 мм. Это так называемый деформационный шов. Когда повышается влажность воздуха, наши листы будут немного увеличиваться в размере, попросту «набухать». Если не будет такого зазора, листы начнут упираться друг в друга и выгибаться, или могут разрушиться на краях.

    И в том, и в другом случае наша конструкция потеряет прочность. Листы фанеры или ОСП создают сплошное покрытие.

    Теперь укладывается подкладочный ковер. Это рулонный материал, стеклоткань, пропитанная специальным битумным составом. Укладывается она либо в местах наиболее вероятных протечек – ендовы, карнизы, примыкания, края, либо по всей площади крыши.

    Как и все кровельные материалы, укладку подкладочного ковра лучше производить снизу вверх – начинаем снизу крыши, следующий ряд ложится поверх первого с нахлестом 10–15 см, и так до конька.

    Задача этого слоя пирога обеспечить дополнительную защиту крыши от протекания, и улучшить механические и влагозащитные свойства мягкой черепицы.

    Элементы черепицы прибивают специальными гвоздями или саморезами. Обычно производитель рекомендует комплект для монтажа, куда должны входить и крепежные элементы. В процессе устройства этого слоя нужно следить за несколькими вещами. Первое – аккуратность, ровность укладки. От этого зависит и эстетичный вид крыши, и надежность в плане герметичности.

    . Непрочная конструкция крыши может расшататься в процессе эксплуатации. Небольшие ослабления в местах крепления обрешетки или листов ОСП, могут привести к появлению подвижек между элементами пирога. А это, в свою очередь, приведет к нарушению герметичности мягкой кровли, особенно в зимний период, когда эти материалы становятся более хрупкими из-за мороза.

    Пирог кровли под мягкую черепицу

    В некоторых случаях конструкцию с холодным чердаком дополняют гидроизоляционной пленкой. Это возможно перестраховка, но если вы хотите обеспечить себе двойную гарантию от протечки, то такой вариант может быть вполне оправдан. Тогда пирог будет выглядеть немного сложнее. Придется дополнить его так называемой контробрешеткой.

    1. Мягкая черепица.
    2. Подкладочный ковер.
    3. ОСП или фанера.
    4. Основная обрешетка.
    5. Гидроизоляционная пленка (гидробарьер).
    6. Контробрешетка.
    7. Стропила.

    Укладка мягкой кровли

    Укладывая черепицу, следует помнить, что только правильное проведение этой работы гарантирует нормальное функционирование системы теплоизоляции вашего дома. Типичная ошибка – отказ от сплошного настила из ориентировано-стружечных плит (ОСП) в пользу тонкой фанеры или обычной обрешетки.

    Недостаток фанеры в том, что при намокании она начинает коробиться, и вся поверхность крыши приобретает неряшливый вид.

    Монтаж гибкой черепицы.

    Стружечные плиты лишены таких проблем, так как послойно-ориентированная стружка равномерно распределяет внутреннее напряжение по всей толще материала.

    Не стоит отказываться и от применения подкладочного ковра. Хотя он и немного повышает конечную стоимость работ, но при его наличии вы получите гарантию от протекания крыши.

    Крайние ряды черепицы не должны оставаться без защиты: их обязательно нужно заканчивать специальными металлическими карнизными планками. Все места сгибов кровли, особенно при ее сложном строении, защищаются ендовым ковром. Он устилается поверх крайних рядов черепицы на перегибах крыши, предотвращая, таким образом, намокание утеплителя в этих проблемных местах.

    Все работы по монтажу рекомендуется проводить при температуре воздуха выше 5°С. Производители также указывают, что в тех случаях, когда черепица хранится на холоде, перед укладкой ее нужно перенести в теплое помещение, где выдержать несколько дней. Это позволит материалу восстановить свою гибкость, облегчив проведение монтажных работ.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
