Гибка змеевиков – Любые материалы, формы, размеры

Виды металла

Наша компания принимает заявки на гибку профильных труб по радиусу из разных металлов.

Возможности нашего производства

Наши работы используются при возведении жилых и нежилых помещений, в оформлении интерьера, в промышленности. При выполнении гибки разных типов мы сохраняем все конфигурации и пропорции, согласно проекту. Точность обеспечивается за счет ЧПУ-управления и опыта мастеров. Среди наших возможностей – гибка трубы из металла по переменному и постоянному радиусу с термовставкой или без нее.

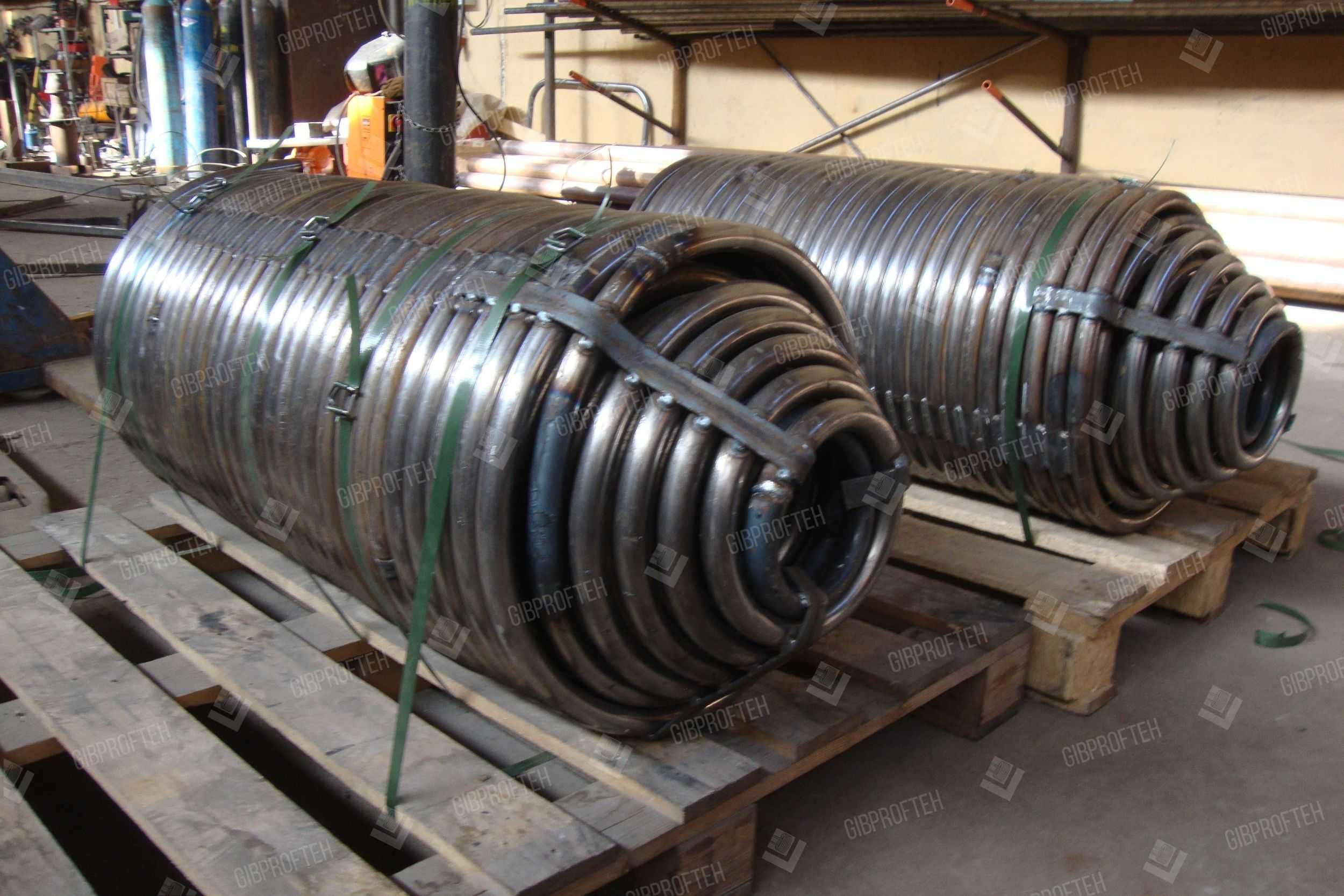

Гибка змеевиков – любые материалы, формы, размеры

Наши сотрудники профессионалы в своём деле, рекрутированные на заре нашей деятельности из ведущих производственных предприятий Санкт-Петербурга. Благодаря этому наша компания  быстро заняла устойчивую позицию на рынке производства теплообменного оборудования (змеевиков) не только в Санкт-Петербурге, но и по всей Стране и за ее пределами.

За это время небольшая динамично развивающаяся производственная компания превратилась в современное производство полного цикла по изготовлению змеевиков  любой сложности.

Гибка холодным методом

Для изменения конфигурации труб небольших диаметров используют различные ручные приспособления, для больших — механизированные трубогибы. В домашних условиях чаще всего требуется гибка водогазопроводных стальных труб, применяемых в устройстве систем водоснабжения и отопления.

Гибка трубы под 90⁰ называется отводом, 180⁰ — калач, с образованием уступа — утка, в виде петли — скоба.

Для ручной гибки существуют и другие приспособления. В домашних условиях для изготовления змеевика для нагрева воды, трубку из нержавейки диаметром около 20 мм просто наматывают на отрезок трубы большого диаметра. Предварительно на большую трубу наваривают скобу, укладывают ее на опоры и зажимают.

Трубку плотно набивают песком и закрывают пробками, затем вставляют в скобу и начинают навивку. Трубу, используемую в качестве шаблона, нужно прокручивать, поэтому потребуются усилия как минимум двух человек. Закончив навивку, змеевик ровняют.

Гибкие материалы:  Гибка листового металла - по низким ценам в Москве, на ЧПУ, любой сложности

Гибку трубы из нержавеющей стали или другого материала в домашних условиях можно выполнить и на самом простом приспособлении. Его целесообразно применять при небольших объемах работ.

Несложный механический станок для сгибания трубы можно соорудить собственными руками, особенно, если вы владеете навыками сварщика и знакомы со сварочным аппаратом:

Для изготовления примитивного трубогибочного приспособления нужна плита из бетона, штыри из металла и перфоратор. Плиту делят на клетки 40 х 40 или 50 х 50 мм. По углам клеток просверливают при помощи перфоратора отверстия и вставляют в них штыри.

Трубное изделие вставляют межу штырями и, прилагая усилие, загибают. Точность при таком способе гибки не идеальная, но для использования заготовки в домашних условиях вполне достаточная. Для гибки с более высокой точностью можно использовать приспособление, изготовленное на основе домкрата.

Чтобы внутренний просвет трубы не деформировался, применяют средства, противодействующие этому процессу изнутри. В качестве внутренних ограничителей чаще всего используют песок. При этом в один конец трубы вставляют заглушку, а через второй насыпают песок, затем и его забивают пробкой. Далее, выполняют изгиб.

Иногда ограничителем служит пружина, специально изготовленная для этой цели. Для навивки используют проволоку диаметром от 1 до 4 мм. Пружина должна свободно войти в трубу в точке сгиба, снаружи оставляют часть проволоки.

Гидравлическая система ручного инструмента, переносных и стационарных станков существенно облегчает процесс гибки и ускоряет процесс деформации труб:

После выполнения изгиба пружину удаляют, потянув проволоку. В случае работы с трубой, имеющей в сечении квадрат, для изготовления пружины подбирают проволоку с таким же сечением.

Подойдет для этой цели и пучок проволоки, состоящий из отдельных отрезков, которые по одному заталкивают вовнутрь до места будущего сгиба. После завершения операции отрезки также по одному извлекают. Вручную можно согнуть нержавеющую трубу сечением до 4 см и толщине стенки 0,3 см.

Для работы с большими диаметрами необходимо профессиональное оборудование. Есть трубогибочные станки, укомплектованные дорном. Этот конструктивный элемент — обыкновенный металлический прут.

Перед тем как начать процесс гибки, его помещают внутрь, чтобы предупредить деформацию стенок трубы. Дорны, входящие в комплект, имеют разное сечение, поэтому можно подобрать нужный для определенного диаметра трубной продукции.

Изменение конфигурации труб из цветных металлов

Есть очень полезное свойство у цветных металлов — высокая пластичность. Однако они обладают недостаточной прочностью. В процессе гибки, в результате приложения усилий сжатия и растяжения, может наблюдаться смятие или разрыв трубы. Чтобы этого не случилось нужно в точности соблюдать технологию.

Как гнуть трубы из меди и латуни?

Для гибки медных, а также латунных труб применяют как горячий, так и холодный методы. При выборе первого в качестве внутреннего наполнителя выбирают песок, второго — расплавленную канифоль. Технология гибки такая же, как и для труб из стали.

Трубная продукция из меди и латуни перед холодной гибкой подлежит отжигу с последующим охлаждением. Диапазон температур для обоих материалов одинаков — от 600 до 700⁰С. Разница в охлаждающей среде — медь помещают в воду, а латунь охлаждается на воздухе.

После завершения процесса канифоль удаляют путем ее выплавки. Чтобы не допустить разрыва трубы, процесс ни в коем случае не начинают с середины трубы, только с концов. В качестве приспособлений для гибки используют как простые инструменты, так и сложное станочное оборудование.

Ручные трубогибы работают за счет физических усилий человека, а гидравлические сводят эти усилия к минимуму. И те, и другие укомплектовывают сменными насадками для возможности подбора нужного диаметра.

С трубами медными и латунными работать значительно легче, чем со стальными, но деформация металла при изгибе происходит по тем же законам физики. На изгибаемом участке наружная поверхность испытывает растяжение, в результате чего стенки истончаются.

Внутри трубы происходят обратные процессы — стенка сжимается и становится толще. Существует риск превращения круглого сечения в овал и уменьшения условного прохода, поэтому нельзя приступать к гибке, не приняв мер, предотвращающих эти явления.

Особенности процесса гибки

Каждый металл обладает своими особенностями, без их учета невозможно придать металлическому прокату сложную форму. На изгибаемую трубу воздействуют радиальные и тангенциальные силы.

Первые деформируют сечение, а последние способствуют появлению складок. Основное требование к окончательному результату — сечение трубы должно остаться без изменений, а на стенках не должно быть гофр. Гибка позволяет свести к минимуму число сварных швов при прокладке трубопроводов со всяческими отводами.

Параметры гибки по радиусу и требования к профилям

Профильной квадратной трубы на дорновом гибочном станке

Профильной квадратной и прямоугольной трубы на трехвалковом профилегибочном станке

Применение гнутых металлических труб

Гнутые трубы широко востребованы в разных сферах: промышленности, машиностроении, при строительстве, для изготовления деталей для каркасной мебели, рам, организации водостоков, канализации и других гидравлических систем, при прокладке газопроводов, в космической отрасли, авиации, атомной энергетике и других областях.

Гибка металлических труб – технологическая операция, в ходе которой на металл воздействуют силы сжатия и растяжения. Готовые трубы должны сохранять гидро аэродинамические показатели, коррозионную стойкость, механическую прочность, иметь заданную точность изгиба по радиусу.

По типу сечения трубы разделяют на:

Каркасные постройки из гнутых труб популярны благодаря скорости возведения, легкости, износоустойчивости, универсальности конструкций. Получаются изделия нужной формы, уменьшается количество сварных швов, при этом улучшается герметичность контура, сокращается время на сборку, снижаются затраты на изготовление продукции.

При монтаже сетей из гнутых труб получают такие элементы трубопровода, как гребенки, отступы, отводы, скобы, вставки. Гнутые отводы намного безопаснее, чем их соединение сваркой, разрушительное воздействие на заготовку в таком случае полностью исключено.

Способы гиба профильных труб

Гибка профильной трубы осуществляется на профилегибочном станке, что позволяет добиться максимальной плавности перехода. Способы гибки определяются и согласовываются с клиентом с учетом вводных параметров и стандартов ГОСТ.

Дорновый станок дает возможность крутого или трехмерного изгиба профильной трубы с максимальной шириной стенки до 60 мм. При этом возможно согнуть трубу радиусом, равным 2 ширинам сгибаемой стороны. Расчёты выполняются в зависимости от толщины, вида и качества металла, а также условий и сроков его хранения, в чем помогут сориентироваться наши специалисты.

Способы гибки труб больших диаметров

Относительно недавно появившиеся способы — гибка труб с участием токов промышленной и высокой частоты и гибка с растяжением. В первом случае используется высокопроизводительная высокочастотная установка, в которой трубу диаметром 95 – 300 мм нагревают, выполняют гибку и охлаждают.

В ее состав входят две части — механическая в виде гибочного станка и электрическая, включающая электрическую часть и высокочастотную установку.

Труба деформируется только на нагретом участке, находящемся в зоне индуктора. Изменение геометрии до заданного размера происходит под воздействием отклоняющегося ролика. Таким методом можно получить гиб с кривизной малого радиуса.

Гибку с использованием второго способа осуществляют на гибочно-растяжных машинах, в комплект которых входит поворотный стол. На трубу воздействуют большие растягивающие и изгибающие усилия. Так получают круто-изогнутые гибы с постоянной толщиной стенки по всей окружности.

Применяют метод для гибки труб большого диаметра, используемых в авиационной, автомобильной промышленности, судостроении, где к трубопроводу предъявляют высокие требования. Преимущество в возможности изгибать трубы со стенкой от 2 – 4 мм на 180⁰.

Способы сгибания труб

Исходя из требуемого угла загиба, материала и диаметра трубы, гибку можно осуществить вручную или с применением специального оборудования. Различают также горячую и холодную гибку, с наполнением полости трубы и без ее наполнения.

После прекращения воздействия нагрузки возникает такое явление, как пружинение, прямо пропорциональное модулю упругости материала. Величина возможной деформации также зависит от примененного метода гибки и геометрии объекта.

Стоимость гибки профильной трубы по радиусу

Стальнаяот 200 руб./м
Алюминиеваяот 300 руб./м
Из нержавейкиот 400 руб./м

Примечания:

– при маленьком радиусе стоимость работ берется за 1 гиб – цена от 150 руб./г.

В зависимости от геометрии существует следующие наценки и условия:

  • минимальная стоимость заказа 10000 руб.
  • при длине заготовки более 6 метров наценка 30%
  • гибка сложной формы, с переменным радиусом, эллипсом 50%
  • гибка в спираль и змеевик круглой трубы 50%

Техническое задание для удобства заказа

На сайте вы можете ознакомиться с параметрами гиба квадратных и прямоугольных профилей и требованиями к ним и заполнить бланк техзаказа. Нестандартные схемы рассчитываются индивидуально.
