Гибка труб из нержавейки в Москве

Варианты гибки нержавейки

Для производства деталей и запчастей из листового проката активно используется гибка металла. Она имеет множество преимуществ, основным из которых стало устранение возможности возникновения гнилостных или коррозионных процессов в сварочных швах.

При этом современные гибочные машины придают окончательному продукту внешнюю привлекательность. Технология, которую используют мастера нашей компании, дает возможность сделать сгиб максимально качественно — точным и эстетичным.

Конструкция гибочной машины включает:

• основную станину;
• прижимающее устройство, благодаря которому заготовка лежит неподвижно и устойчиво;
• опорный нож;
• пуансон;
• матрицу.

Весь процесс полностью автоматизирован. Это дает возможность минимизировать временные затраты и одновременно с этим повысить производительность труда.

Стоимость гибки нержавеющей стали на заказ зависит от многих параметров. Прежде всего, имеет значение толщина металла.

Лояльная стоимость по отношению к потребителю при высочайшем качестве всего комплекса работ по гибке или резке составляет основное преимущество всех услуг, которые предоставляет заказчикам наша компания.

Листогибы — это электромеханическое оборудование с ЧПУ. Основным элементом в них является прижимная балка, которая фиксирует листовую заготовку.

Что касается использования листогибочных прессов, то здесь допускается несколько вариантов:

• Воздушная гибка. Осуществляется по заранее заготовленным опорным точкам.
• Использование прессов с ЧПУ. В этом случае процесс автоматизирован, что дает возможность получить конечный продукт с максимальной точностью изготовления. При этом измерительные средства в области обработки не применяются. Это объясняется тем, что гибка осуществляется по разработанной заранее программе, в которую закладывается и угол сгиба, и перемещение упора.

Мы располагаем мощным современным оборудованием, которое обеспечивает качественное выполнение любого вида гибки.

Нержавеющая сталь обладает целым набором замечательных полезных свойств и поэтому широко применяется в промышленности, в медицинском производстве, в коммунальном хозяйстве и в быту. К ее основным свойствам относятся способность противостоять агрессивным средам, устойчивость к коррозии и высокой температуре, и высокая механическая прочность.

Такие свойства сталь приобрела благодаря химическому составу, основным элементом которого является хром. При изготовлении стали добавляются и другие легирующие добавки, которые придают полученным изделиям приятный гладкий внешний вид.

Методы предотвращения овализации

При гибке нержавеющих труб, особенно тонкостенных, проявляются нежелательные изменения формы и толщины стенок материала изделия, в частности:

• меняется внешняя форма, появляется овализация;
• происходит уменьшение толщины наружной стенки вследствие растяжения при изгибе;
• появление складок и изломов на внутреннем радиусе изгиба;
• после окончания гибки вследствие пружинящих свойств изделия увеличивается радиус гиба и угол поворота.

Все эти негативные последствия влияют на внешний вид изделия, уменьшение толщины стенки ослабляет прочность. А овализация снижает проходное сечение и вызывает дополнительное сопротивление движению рабочей среды.

Поэтому для предотвращения подобных изменений гибка труб производится с помощью методов, позволяющих сохранить круглую форму изделия без деформаций. Один из этих способов основан на том, чтобы с помощью внутреннего заполнения трубы жестким или упругим материалом предохранить внутренние стенки от деформации.

В качестве наполнителя можно использовать песок, измельченную пробку, резину и даже воду. Для предотвращения высыпания наполнителя при гибке, отрезок трубы закрывают с двух сторон пробкой. Для предотвращения наружного смещения стенок трубы применяют внешние ограничители в виде ролика.

Лучший эффект дает применение в качестве наполнителя жесткой субстанции, поэтому такой метод больше распространен. Обычно при гибки применяют сразу два способа предотвращения деформации, внутренний и внешний, он дает наилучший эффект.

СДЕЛАТЬ ЗАКАЗ

Металл, круглая труба: Ø42,4 мм; Ø50,8 мм; Ø 60,3 мм; Ø 76,1 мм; Ø 75/ Ø42 мм.

Толщина стенки трубы 1,5 мм.

Минимальная стоимость заказа 15 000 руб.

Возможны заказы на гибку профильных или квадратных труб — стоимость заказа рассчитывается индивидуально.

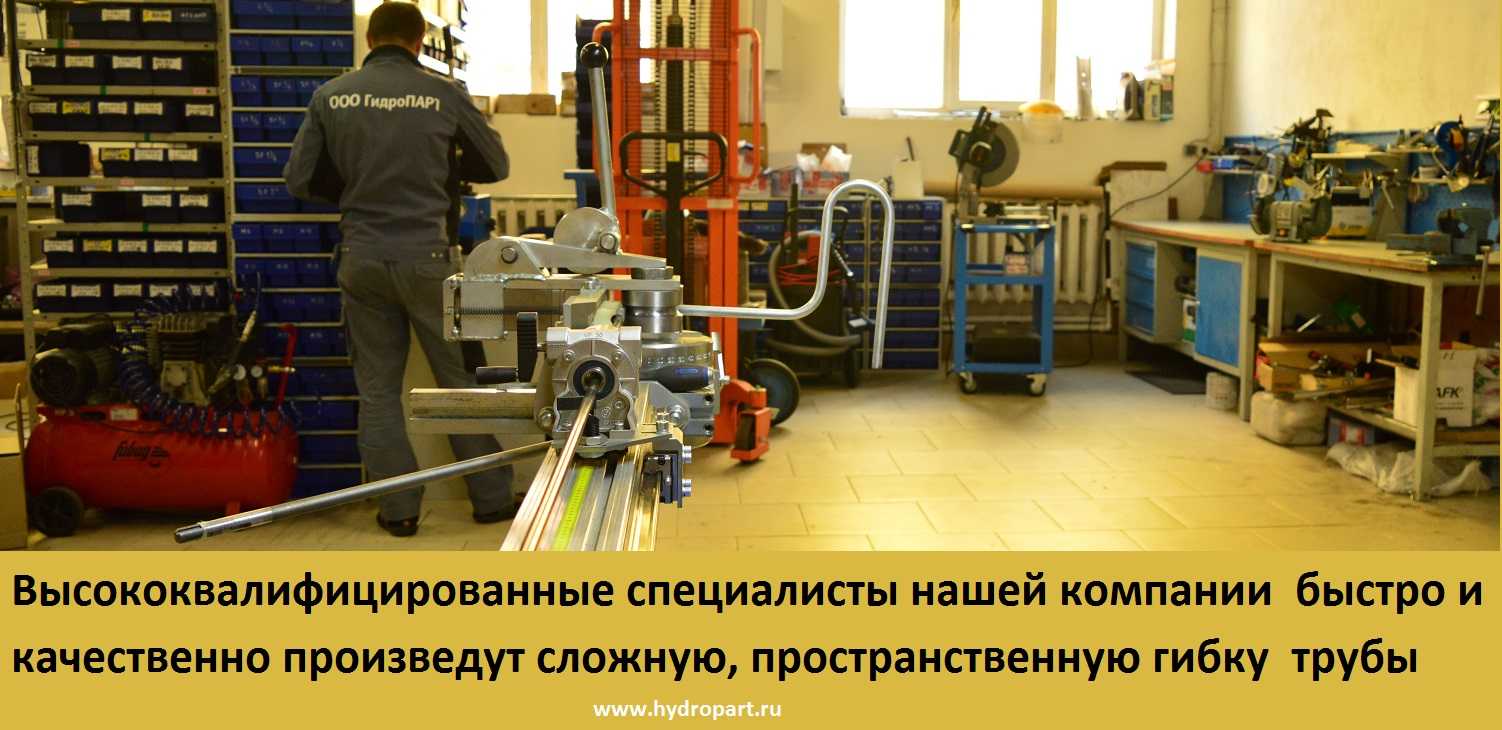

   Гибку труб любого диаметра мы выполняем на современном надежном оборудовании. Установки, которые используются при работе с трубами, позволяют создавать изделия самого высокого качества при максимальной точности гибки.

    В процессе работы на внутреннем сгибе никогда не формируются складки металла. Все обработанные изделия не имеют брака, а угол изгиба точно соответствует заданным параметрам.

   Мы имеем огромный опыт работы с металлами разного вида. Также наши сотрудники умеют правильно обращаться со специальной аппаратурой и установками.

«Компания ТСС» предоставляет:

• лазерную маркировку и гравировку;
• шлифование;
• изготовление рекламных стоек;
• производство изделий из любой стали;
• изготовление любых металлоконструкций;
• порошковое окрашивание.

Технические особенности и свойства труб из нержавейки

Гибка профиля из нержавеющей стали проводят несколькими способами:

• ручной;
• механический;
• холодный.

В процессе обработки могут возникать негативные последствия, которые пагубно повлияют на трубную конструкцию. В зависимости от материала, из которого изготовлен профиль, внутреннего диаметра, а также радиуса загиба отличается и степень дефектов. Перед тем как согнуть трубу из нержавейки подбирается метод обработки.

Мы работаем с материалом разной толщины и размеров, беремся за решение сложных инженерных задач, обладаем достаточным ресурсом для быстрой обработки секций разной длины.

Плюсы технологии:

1. Оборудование позволяет создавать практически любые формы, регулируя настройки радиуса изгиба. Наши станки работают с минимальным радиусом в 2 диаметра трубы на тонкостенном материале и 1,5 диаметра конструкции из толстостенной стали.
2. Качество самой конструкции не снижается: стенки секций не истончаются, не остается складок металла на внутренней стороне сгиба. Это определяет максимальный ресурс службы трубопровода с возможностью его прокладки в ограниченном пространстве.
3. Технология дорновой гибки труб из нержавеющей стали позволяет максимально точно выдержать проектные формы. Погрешность угла сгиба – менее 0,15.
4. Благодаря отсутствию механического сжимания на поверхности трубы не остается следов.
5. Применение дорна обеспечивает самую высокую повторяемость, качество результата, сохранность свойств металла.

Негативные последствия гибки

Сгибание трубы есть негативным причиной для эксплуатационных черт. Имеют место различные недостатки, зависящие от материала, угла изгиба, устройства и способа изгиба, внутреннего диаметра и толщины материала. К отрицательным последствиям возможно отнести:

• изменение радиуса изгиба на протяжении эксплуатации под действием температурного расширения либо сужения и механического действия, благодаря чего отмечается пружинящий эффект;
• уменьшение толщины наружной стены в месте изгиба;
• появление резких изломов либо складок в виде гармошки на внутренней стенке изгиба;
• овализация ? изменение формы трубы и появление просвета овальной формы;
• повышение действия коррозии на внутренней и внешней стенке изгиба.

При проходе вещества по внутренней полости трубы особенное давление приходится на внешнюю стенку, исходя из этого при монтаже в местах с протеканием жидкостей на больших давлениях рекомендуется применение колено, утолщения либо трубу с более толстыми стенками. Появившаяся овализация кроме этого очень плохо воздействует на трубы при стремительном движении потока жидкости.

Не допустить овализацию и сохранить круглую форму при холодной гибке возможно двумя методами. Первый, поддерживать стены изнутри, применяя внутренний ограничитель. Второй, поддерживать стены как изнутри, так и снаружи, используя внутренний и внешний ограничитель. Внутренним ограничителем может служить шепетильно утрамбованный в трубу песок, резина, вода, смолы либо легкоплавкие материалы.

При применении второго метода целостные показатели мало выше, но для этого нужны особые механические элементы либо резервуары, каковые в большинстве случаев употребляются при промышленном изготовлении труб. В случае если использовать более твёрдое и жёсткое внутреннее наполнение, сохранится более круглая форма просвета, исходя из этого их применяют чаще. Но при применении упругих наполнителей, наружная сторона в меньшей степени поддается растяжению.

К недостаткам при обработке трубы из нержавеющей стали относятся:

1. Изменение параметров внешних и внутренних стенок радиуса. В результате образования напряженности в металле, внешние стенки подвергаются истончению, а внутренние сжатию.
2.  Значительное ослабление происходит при овализации заготовки. Такое явление может отрицательно сказываться при монтаже трубопровода для перемещения пульсирующей жидкости или газа.
3. Проявление складок на внутренней стороне наблюдается в результате увеличения толщины профиля. При таком дефекте внутренний поток вещества столкнется с повышенным сопротивлением связанное с уменьшением диаметра трубы. Складки способствуют появлению коррозии, прочность конструкции снизится.

При выполнении обработки трубного профиля применяют некоторые методы защиты от повреждений:

• внутренний ограничитель сохраняет целостность заготовки;
• внешние упоры способны сохранит внешние поверхности профиля.

Методы гибки

Применение ручных или промышленных приспособлений зависит от количества заготовок и параметров сгиба. Чтобы согнуть нержавеющую трубу используют следующие методы:

1. Наматыванием можно обработать заготовку сечением от 1 см до 4,26 см, при этом создается различная конфигурация. Для сохранения формы профиля применяют ограничители, состоящие из частей.
2. При помощи обкатки сгибают детали диаметром не более 15 см, а также большой толщины стенок. Обработка ведется в результате перемещения ролика вокруг статичного основания.
3. Для того, чтобы придать трубе форму кольца или спирали необходимо применить метод вальцовки. Заготовка гнется в результате перемещения между роликами.
4. Для предотвращения образования дефектов при гнутье профиля применяется способ растяжения. Концы трубы закрепляют, растягивают и сгибают.
5. Для выполнения опорного метода используют пару стоек, на них укладывается труба. При помощи домкрата и шаблона придается форма трубе. Максимальный диаметр до 35,1 см.
6. В результате нагнетания внутрь детали избыточного давления воды могут проявляться напряжения, которые делают нержавейку пластичной. Форму придают также при помощи шаблона вручную.
7. Заготовку проталкивают через неподвижный и подвижный ролик. При изменении расстояний между роликами изменяется радиус изгиба.

В качестве внутренних ограничителей могут применяться такие приспособления, как пружины, металлические тросы, а также вода или масло. В роли смазки могут использоваться эмульсии, предотвращающие проявление коррозии.

Гибка трубы с помощью станка

На производстве, в то время, когда приходится гнуть трубы из нержавеющей стали, в большинстве случаев употребляется холодная гибка по обстоятельству высших показателей рентабельности, а в случаях, где нужна тёплая гибка, довольно часто выгоднее просто сходу вылить нужную форму. Исходя из этого потом приведены методы холодной гибки, тем более что большая часть технологий не резко отличается от тёплого метода.

Заготовка укладывается между двух опор так, дабы первая опора удерживала, а вторая была несущей. При действии винтового либо гидравлического пресса либо домкрата потом второй опоры происходит изгиб. Данным методом возможно гнуть трубы диаметром до 350 миллиметров. Оборудование владеет достаточной простотой и может употребляться конкретно в местах монтажа.

Вальцевание

Таковой способ употребляется, в то время, когда необходимо взять кольцо либо спираль из трубы маленького диаметра. Заготовка посредством механических крепежей и толкателя продвигается через вращающиеся ролики, потом чего обретает нужную кривизну.

В этом случае заготовка закрепляется и производится раскатывание в определенных местах с помощи особых шариков. Подобный процесс может происходить как с наружной части – обматывание, так и с внутренней – раскатывание. В итоге труба получает треугольную форму с округлыми краями.

Гибка наматыванием

Данный способ стал широко распространен в промышленном производстве из-за относительной простоты при маленьких затратах энергии и выхода качественной продукции. В этом случае употребляется внутренние наполнение, значительно чаще им есть железный канат диметром меньшим на 0,1–0,5 мм, чем внутренний диаметр заготовки.

Канат при изгибах может покинуть след на внутренней поверхности трубы, исходя из этого применяют тросы из узких сплетенных железных волокон нетвердых марок метала. Кроме этого при применении данного способа нужна смазка между канатом и внутренней поверхностью, которой в большинстве случаев есть машинное масло либо антикоррозийная мыльная эмульсия.

Способ пребывает в том, что около ролика либо опоры нужных габаритов двигается обкатывающий ролик, между ними ложится заготовка и получается изгиб. Подобным методом возможно работать с трубами диаметром до 150 миллиметров с толстыми стенками.

В этом случае в трубу закачивается жидкость, в большинстве случаев это вода либо масло, и хорошо закрывается заглушками. Потом в создается давление, и заготовка делается более податливой для механических изгибов.

Ручной метод

В условиях домашнего строительства лучше применять особые трубогибы. Но нужно учитывать вероятные нежелательные последствия, обрисованные выше.

Кроме этого рекомендуем вам ознакомиться со статьями, в которых обрисованы способы сгибания других труб:

• Как согнуть бронзовую трубу.
• Как согнуть полипропиленовую трубу.
• Как согнуть металлопластиковую трубу.
• Как согнуть профильную трубу дома.

Способы гибки в домашних условиях

Чтобы согнуть трубу без трубогиба в домашних условиях, необходимо выполнить следующее:

1. Предварительно изготавливают пружину из проволоки сечением не более 4 мм. Она должна свободно проходить внутри заготовки.
2. На один конец пружины подвязывают проволоку для того, чтобы в дальнейшем изъять ее из профиля. Деталь помещают в трубу непосредственно в участок подверженный обработке.
3. Выполняют гнутье заготовки при помощи подготовленной матрицы или шаблона. Для увеличения усилия применяют удлинитель на противоположном конце.
4. После гнутья из профиля вынимают пружину.

Для предотвращения дефекта профиля можно применять воду или песок. Материал заливают или засыпают внутрь трубы и герметично закрывают с двух сторон. Заготовку рекомендуется заморозить при этом вода обратиться в лед. Загиб проводят вручную, в дальнейшем лед растает, останется слить жидкость.

Соблюдение требований безопасности и технологии позволяет получить необходимые формы заготовки без дополнительных приспособлений и подготовки.

При производстве гибочных работ в домашних условиях применяют два способа: с помощью ручного трубогиба или без его использования.

Устройство устанавливают в тисках, подбирают по размеру ролики и вводят трубу между роликами, чтобы он концом упиралась в упор. Далее рукояткой поворачивают подвижный ролик на угол сгиба, еще раз проверяют размеры и снимают готовое изделие.

Без трубогиба трубу можно согнуть с использованием пружины из проволоки сечением не больше 4 мм. Пружину закрепляют на конце, а заготовку вставляют в упор для фиксации, или можно зажать в тисках, но чтобы не деформировать конец. Затем другой конец сгибают по заранее подготовленному шаблону. После окончания гибки пружину вынимают из профиля изделия.

Выбор способа гибки зависит от многих условий, это и серийность производства, качество, и форма конечного продукта, места производства работ, и стоимость оборудования. Но при гибке изделии могут возникать различные дефекты, утончение стенок, овальность и образование складок. Поэтому все эти факторы надо учитывать перед началом работ.
