Трубогиб для квадратной трубы своими руками

Особенности гибки квадратных труб

Главная особенность данных изделий заключается в их квадратной форме. В отличие от классических круглых, их легко можно гнуть под любым углом, затрачивая на сей процесс меньше усилий. Все благодаря меньшей площади сгиба и более тонкому профилю.

К тому же, они легко фиксируются без применения тисков. Профиль можно зажать между двух столбиков, чего будет достаточно для более менее качественной фиксации.

Но часто проблемой качественной гибки является материал изготовления и диаметр сечения. Если материал изготовления сталь, то холодной гибки будет мало, ибо сталь очень прочный материал. Здесь понадобится горелка или нагревательный элемент для гибки труб.

Диаметр сечения так же важен. Чем он больше – тем сложнее гнуть изделие. Именно поэтому трубу для теплицы или под другие нужды лучше выбирать с меньшим диаметром, так как работать с такими профилями будет куда проще.

Во время неправильного процесса гибки, труба может прийти в негодность. Происходит это по нескольким причинам:

  • Профиль может соскочить с фиксаторов. Такого допускать нельзя. В противном случае, гибка будет происходить в разных плоскостях, и в конечном итоге изделие будет непригодно для монтажа.
  • Во время сгибания, внутри формы образуется складка. С одной стороны, это никак не повлияет на конечную конструкцию, только если ее не разогнуть обратно. В таком случае, на месте складки образуется трещина, что уже довольно серьезная проблема.
Трубогиб для квадратной трубы своими руками
Складка
  • Сильное или слишком резкое давление на участок профиля так же может навредить целостности конструкции. Она может не выдержать давления и в любой момент лопнуть.

Перед проведением изгибания металла рекомендовано ознакомиться с их техническими характеристиками, что положительно отобразится на результате работы. Изделия имеют овальное, квадратное, плоскоовальное или прямоугольное сечение. В соответствии со стандартами ГОСТ профтрубы с круглым сечением относятся к профильным трубам.

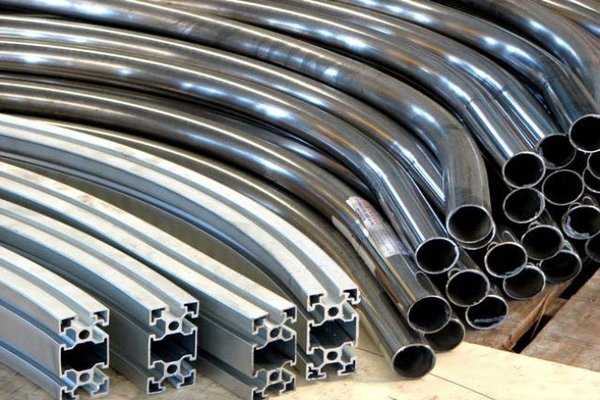

Трубогиб для квадратной трубы своими руками
Гибка профтрубы

Размеры изделий могут быть различными. Отличительными особенностями между ними является толщина стенок и площадь сечения. Определение пластических возможностей проводится с учетом совокупности размеров. Это минимально допустимый радиус размеров.

Гибкие материалы:  ООО ПК ГИБКИЙ КАМЕНЬ — Красногорск, ИНН: 5024160041, ОГРН: 1155024009172

Как осуществляется гибка трубы по радиусу

Согнуть профильную трубу по радиусу для теплицы можно несколькими способами. Если необходимость в проведении манипуляции появляется редко, то используется ручной трубогиб. Изгибание проводится холодным и горячим методом. Оборудование для гибки состоит из оправы, которая имеет ролик. Он перемещается по основе, в результате чего проводится гибка материала.

Перед гибкой определяется радиус инерции профтрубы круглого или квадратного сечения. При выборе инструмента мастер должен руководствоваться рекомендациями специалистов:

  • Для изгибания используется рычажное устройство, с помощью которого может создаваться поворот до 90 градусов.
  • При использовании рычажного приспособления рекомендовано использовать металлоизделия из гибкого материала – меди, алюминия, стали-нержавейки. Их диаметр должен составлять не более 20 миллиметров.
  • Арбалетные трубогибы имеют болен сложную конструкцию, что требует укладывать изделие в две опоры, проворачивающиеся вокруг своей оси.
  • Если сечение составляет менее 10 сантиметров, то можно использовать арбалетные установки для изгибания металла под углом 90 градусов.
  • Для обеспечения простоты манипуляции рекомендуется предварительно место изгиба нагреть или охладить.
  • Если гибка проводится методом вальцевания, то рекомендовано применение оборудования, которое имеет три валка.

Трубогиб для квадратной трубы своими руками

Давление на заготовку при гибке проводится различными видами штоков – гидравлическими с ручным приводом, винтовыми механическими, гидравлическими с электрическим приводом.

Если будущая конструкция теплицы или летней беседки подразумевает использование извитых опор, то для качественного выполнения работ потребуется стационарный трубогиб. Без него не получится обеспечить точный угол уклона, не повредив материал.

Для гибки труб по радиусу применяется трубогиб с намеченной шкалой гибки. Как правило, она располагается на передней части прибора. По этой шкале и будет выполняться весь рабочий процесс.

Виды станков для гибки профильной трубы

Существует много модификаций оборудования для изменения конфигурации профильных труб. Связано это с минимальным радиусом изгиба. Если пренебречь этим важным параметром, в месте изгиба произойдет изменение прочностных характеристик материала в худшую сторону. Также нужно знать некоторые технологические тонкости гибки металлических труб и учитывать их во время работы.

При выборе конструкции к учету берут материал заготовки, диаметр, толщину стенок.

Перед тем, как делать станок своими руками, рекомендовано ознакомиться с его чертежом. Он состоит из:

  • транспортера;
  • станины;
  • струбцины;
  • верхнего ролика;
  • кронштейна, который имеет направляющие уголки.

Все перечисленные элементы изначально собираются по отдельности, а после этого – в единое целое. Перед выполнением сборки рекомендуется приобрести элементы конструкции станка. Выполнение работ по сборке инструмента требует использования сварочного аппарата и других инструментов.

Трубогиб для квадратной трубы своими руками
Самодельная установка

Станина по своему виду напоминает обычный стол или верстак. Ее ножки делают из швеллера или отрезка изделия, диаметр которой составляет более 10 сантиметров. Ножки соединяются с поверхностью стола с применением сварки, что обеспечит надежность крепления.

Трубогиб для квадратной трубы своими руками

Транспортер состоит из двух роликов, которые располагаются с двух сторон станины. Его сборка проводится в соответствии с чертежами. Звездочку цепной передачи прочно фиксируют на валах, а после этого устанавливают натяжной механизм, который включает в свою конструкцию аналогичную звездочку.

Прижимной механизм изготавливается из простой струбцины. После установки всех элементов конструкции проверяется работоспособность прокатных роликов и механизма в целом. Испытания проводятся с применением труб различного диаметра. Перед процедурой проводится расчет параметров – угла и места изгиба. Качественная работа инструмента гарантируется, если расчеты и полученные результаты совпадают с точностью до миллиметра.

Трубогиб для квадратной трубы своими руками
Готовый агрегат

На завершающем этапе на станину фиксируется прижимной механизм и транспортер. Для этого используются саморезы, которые ввинчиваются шуруповертом. Проводится проверка работоспособности инструмента.

В магазине такие приборы стоят баснословных денег. Не каждый сможет себе позволить просто взять и купить их. Именно поэтому гаражные мастера нашли выход из ситуации и стали делать трубогибы своими руками.

Вот один из самых простых трубогибов для квадратных труб, сделать который сможет абсолютно каждый!

Трубогиб для квадратной трубы своими руками

Принцип его работы будет гидравлическим. За основу взято применение обычного автомобильного домкрата, купить который можно в любом авто магазине.

Потребуются следующие составляющие элементы:

  • домкрат (желательно с грузоподъемностью не менее 2 т);
  • 4 металлических штыря, которые будут выполнять роль опоры;
  • металлические пластины толщиной от 6 мм для основания и фиксирующих элементов роликов – 3 шт.;
  • металлические ролики – 2 шт.

Основные достоинства конструкции заключаются в ее простоте. Недостатки – для работы подойдут лишь трубы небольшого диаметра и максимальный угол гибки не превышает 180 градусов.

Для начала необходимо собрать конструкцию с использованием сварочного аппарата. Конструкция должна быть похожа на перевернутую табуретку. В готовую конструкцию можно вставить домкрат, и желательно притянуть его болтами к основе. Дабы во время работы он не соскочил.

Ролики устанавливаются в последнюю очередь. Для них нужно сделать множество отверстий, которыми можно будет регулировать угол сгибания трубы.

Конечный результат должен быть таким, как на картинке ниже.

Трубогиб для квадратной трубы своими руками
Готовый трубогиб своими руками

Пользоваться им необходимо следующим образом — ролики устанавливаются в нужное положение, домкрат опускается вниз. Профиль проталкивается на основание домкрата над роликами, дабы, когда домкрат будет поднят, труба уперлась в ролики. Все, подготовительный этап окончен. Теперь можно гнуть. Делать это нужно при помощи домкрата. Поднимать который следует до тех пор, пока труба не согнется до необходимого положения.

Этим устройством легко можно изгибать алюминиевую трубу.

Изготовить своими руками домашний или даже профессиональный трубогиб, чтобы иметь возможность гнуть трубы на заданный угол и, что немаловажно, с заданным радиусом изгиба, не так уж сложно.

Трубогиб для квадратной трубы своими руками

Сделать своими руками трубогиб не так уж и сложно

Вопреки распространенному мнению о том, что чаще всего этим приспособлением пользуются при выполнении сантехнических работ, в таких случаях обычно используют различные фитинги и отводы – предварительно согнутые отрезки труб, изготавливаемые в промышленных условиях. Однако для применения отводов существуют ограничения, которые определяются их стандартными характеристиками:

  • углы поворота (могут быть 45, 60, 90 и 180 градусов);
  • радиусы изгиба (выпускаются отводы с радиусами изгиба 1,0 Ду и 1,5 Ду);
  • использование сварки.

Не во всех ситуациях такие параметры способны удовлетворить тех, кому необходимо придать конструкции из труб требуемую форму. Именно в таких случаях и выручает механический трубогиб (или ручной трубогиб).

Без станка для сгибания стальных труб не обойтись тем владельцам дач и частных домов, которые собираются самостоятельно изготовить различные арочные конструкции, теплицы, ограждения нестандартной формы и многое другое.

В этой статье мы досконально разберем, как сделать трубогиб своими руками. Ведь самодельный трубогиб вполне можно использовать не только дома, но и в полупрофессиональной деятельности, так как его конструкция не отличается заоблачной сложностью, а серийные устройства для сгибания труб стоят достаточно дорого. Поэтому, изготовив ручной трубогиб своими руками, вы сбережете немало денег.

Два трубогиба: с ручным и электрическим приводом

Рекомендации и возможные ошибки

При изготовлении инструмента своими руками пользователь руководствуется рекомендациями специалистов:

  • При сборке транспортера рекомендуется внимательно выполнить установку звездочки цепной передачи, так как ее неправильная фиксация становится причиной поломки оборудования.
  • Во время изготовления прижимного механизма рекомендовано строгое соблюдение всех основных размеров, которые указываются в чертежах. При наличии отклонений неневозможно гарантировать точность радиуса изгиба труб.
  • После изготовления инструмента за ним рекомендуется обеспечить соответствующий уход, что положительно отобразится на длительности эксплуатации.
  • В процессе использования инструмента отслеживается работоспособность всех его частей, а также ограничивается возможность негативного воздействия факторов окружающей среды.
  • На состояние устройства негативно влияют осадки, поэтому рекомендовано обеспечить качественную защиту прокатных роликов от влаги. В противном случае будет появляться ржавчина, что негативно отобразится на работе оборудования.
  • После работы со станком проводится его очистка от пыли, грязи и песка.
  • Если трубогибный станок имеет электрический привод, то для обеспечения его высокой производительности и эффективности в работе рекомендовано регулярное обеспечение профилактики и обслуживания.

Гибка металла – это универсальная процедура, которая позволяет сгибать профтрубы под определенным узлом. При небольшом радиусе можно провести манипуляцию вручную. Если труба имеет толстую стенку и внушительный радиус, то рекомендуется пользоваться трубогибом, который можно приобрести или сделать своими руками.

Трубогиб для квадратной трубы своими руками

Как и в любом деле, у начинающих мастеров могут возникнуть некоторые сложности, в последствии приводящие к ошибкам. Ниже будет приведен ряд самых распространенных ошибок начинающих мастеров, которых стоит избегать каждому.

  1. Перегрев трубы при горячем сгибании. Очень распространенная ошибка. Избежать ее можно применив бесконтактный термометр, проследив за температурой нагревания.
  2. Некачественная фиксация в трубогибе. Плохо зафиксированное изделие можно не только плохо согнуть, но и получить при этом травмы. Лучше перед началом работ убедиться в качестве фиксации.
  3. Использовать необходимо только целые профили! Если есть повреждения, то даже не стоит пытаться согнуть такие прямоугольные трубы своими руками.
  4. Большой профиль лучше гнуть в профессиональном оборудовании. Дома такие изделия гнуть будет сложно, если вовсе невозможно. Выгоднее заранее приобрести уже гнутые квадратные трубы.
