Гибка. Гибка металла. Гибка листового металла. Холодная гибка.

В чём преимущества радиусной гибки металла?

Обработка рассчитана на изготовление бесшовных металлических конструкций. При этом она гарантирует высокую точность размеров и форм. На поверхности готовых изделий отсутствуют сварные швы, это снижает риск развития коррозии и сводит к минимуму влияние внешних негативных факторов.

Компания «АВиК» выполняет гибку любой сложности. Мы работаем с единичными и крупносерийными заказами. По завершению работ детали проходят контроль качества.

Виды и типы гибки

Любая гибка металла может быть произведена как своими руками, так и с использованием специального профессионального оборудования, предназначенного для этих целей.

Следует отметить, что при выполнении данной технологической операции своими руками придется затратить определенные физические усилия и время.

Где применяется радиусная гибка металла

Радиусная гибка металла используется для решения самых разных задач – от изготовления элементов торгового оборудования, до производства корпусов и профилей сложной формы. Радиусная гибка листового металла может применяться для:

• производства козырьков и навесов с плавным углом гиба;
• коробов и вентиляционных каналов с круглым сечением;
• дизайнерских предметов интерьера, выполненных из нержавеющей стали;
• обустройства общественных пространств: изготовление урн, арт-объектов;
• и т.д.

Метод радиусной гибки также можно использовать для придания нужной формы металлическому профилю различного сечения и трубам разного диаметра. Такие элементы применяются:

• для изготовления объемных металлоконструкций нестандартных форм;
• для изготовления декоративных элементов железных оград;
• для производства деталей с нужным углом плавного изгиба.

Такой метод металлообработки обеспечивает следующие преимущества:

• Радиусная гибка намного меньше деформирует металл в точках изгиба, не подвергая его структурным изменениям.
• Сохраняется прочность конструкции, облегчается ее вес.
• Повышается коррозионная стойкость обработанного металла за счет отсутствия сварных швов.

Готовое изделие получается максимально функциональным, обладает отменными эксплуатационными характеристиками и красивым внешним видом.

Гибка уголка по радиусу полками наружу и внутрь

Гибка уголка, как и гибка швеллера наиболее часто производится для строительной отрасли. Это могут быть усиливающие ребра резервуаров и емкостей, усиление проемов или же вовсе образующие геометрию изделия каркасные элементы. Гибка уголка может производиться полками наружу или внутрь, в зависимости от специфики применения.

Фабрика гнутых деталей имеет производственные возможности для гнутья уголка полками наружу и внутрь, равнополочного и неравнополочного до размера 200х200. Радиус изгиба прокатного уголка может быть от 5 высот вертикальной полки в сечении. В зоне гиба не будет деформаций и изломов, перпендикулярность полок остается исходной.

Гибка швеллера по радиусу

Радиусная гибка швеллера бывает 3-х видов: на ребро, плашмя полками наружу и плашмя полками внутрь. Самым сложным из перечисленных видов является гибка швеллера на ребро, поскольку если поставить его узкой полкой на поверхность пола, мы увидим, что в вертикальной плоскости швеллер не симметричный и при воздействии нагрузки на узкую полку очень легко потерять правильность сечения на длине гиба, то есть деталь может повести. Для предотвращения этой ситуации необходимо выстраивать систему калибрующих роликов или если нужно согнуть несколько деталей — сваривать швеллера «коробкой» и тогда шанс сохранить сечение при вальцовке швеллера будет значительно выше.
Фабрика гнутых деталей выполняет услуги по гибке швеллера в любой плоскости: гибка швеллера на ребро и плашмя полками наружу и внутрь практически без ограничений по сложности с гарантией качественного гиба. Собственные производственные линии позволяют выполнять гибку швеллера в сжатые сроки и по минимальной рыночной стоимости.

Гидравлические трубогибы

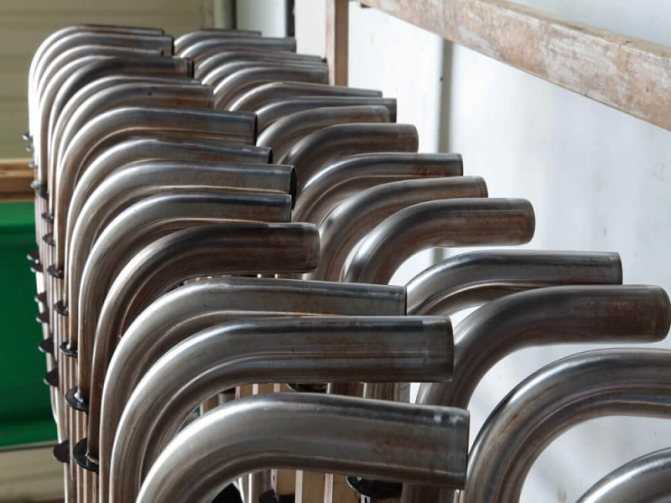

Гиб трубы

Эти устройства также применяются для сгибания труб небольшого диаметра. Здесь приложение небольшой силы компенсируется за счет специального гидроцилиндра. Использование этого приспособления заключается в определении места сгиба и дальнейшем проведении этой процедуры, предварительно вставив один край в приспособление.

Горячая гибка

Популярная в быту технология применяется в случаях, когда отсутствует трубогибный аппарат или нет возможности произвести работы холодным способом, процесс состоит из нескольких операций:

1. Заготовка заполняется речным мелкозернистым сеяным песком без посторонних вкраплений в сухом виде. Для этого с одного конца вставляют заглушку, засыпают песок и закрывают отверстие с другой стороны.
2. Место изгибания нагревается до температуры не более 900 градусов во избежание пережога и производится постепенное плавное механическое наматывание детали вокруг округлого шаблона.
3. По окончании процесса заглушки извлекаются и из заготовки высыпается песок.

Для чего предназначена технология гибки листового металла по радиусу

При строительстве и ремонте многие сталкиваются с задачей сгибания профильной трубы точно под требуемым углом, без изломов, деформаций и повреждения материала.

Решение есть: трубу следует сгибать только на специализированном гибочном оборудовании, исключающем любые повреждения металлопроката, в том числе круглого сечения. Для этого обязательно необходим профессиональный станок.

Сегодня гибочная операция листовых заготовок по определенному радиусу широко применяется в различном производстве. Например, данной технологией пользуются при обработке:

• профилей;
• навесных фасадов;
• козырьков и карнизов;
• предметов декора в интерьерах;
• элементов мебели;
• уличных урн и т. д.

Для радиусной гибки листового металла может использоваться как специализированное, так и универсальное оборудование, способное правильно обрабатывать материал путем пластической деформации. Сгибание листового металла по радиусу может учитывать различные характеристики заготовки, исходя из требований заказчика к конечному продукту и из типа используемого материала.

Из чего складывается стоимость работ

Цена на радиусную гибку листового металла рассчитывается с учетом нескольких нюансов:

Расчет предварительной стоимости вы можете заказать, заполнив заявку ниже. Кроме того, в этом могут помочь наши сотрудники.

Как производится гибка листового металла по радиусу

Гибочная операция считается одним из главных способов обработки листового металла, создающая основную форму будущей детали из заготовки. Фактически эта операция придает плоской заготовке требуемую объемную форму.

Сначала лист металла подготавливается в гибочном станке на специальном заготовительном участке. Зачастую заготовка предварительно разрезается на полосы необходимой ширины — штрипсы. Затем уже эти штрипсы деформируются в соответствии с требованиями либо вручную, либо с помощью станка.

В некоторых случаях требуется радиусная гибка листового металла, при выполнении которой заготовка подвергается деформации на нужный угол с заданным значением радиуса. Следует при этом учитывать некоторые особенности прокатного металла:

• Металл в результате прокатки приобретает волокнистую структуру. Во избежание появления трещин процесс сгибания нужно осуществлять поперек волокон либо гнуть лист таким образом, чтобы линия изгиба образовывала с направлением волокон угол примерно 45 градусов.
• Листовой металл обладает пределом текучести, при превышении которого лист рвется.

Место сгиба листового металла претерпевает следующие изменения:

• истончение металла и его деформация в поперечном сечении;
• смещение нейтрального слоя в сторону меньшего радиуса.

Нейтральный слой изначально проходит:

• в листах симметричного сечения (квадратного, круглого, прямоугольного, овального и др.) посередине между двумя сторонами;
• в листах несимметричного сечения (полукруглых, треугольных и др.) через его центр тяжести.

Если гибка больших по площади листовых металлических заготовок на большем и на малом радиусе практически не отличается друг от друга, то в случае небольших заготовок имеются значительные отличия:

• при деформации металла с малым радиусом зона деформации охватывает большую часть заготовки;
• в случае гибки с большим радиусом данный эффект отсутствует.

В процессе гибки поперечное сечение обрабатываемого участка приобретает форму параболы. Поэтому такой способ обработки листового металла связан со сложностью технологии и требует высокоточных расчетов.

Нейтральный слой листовой заготовки всегда имеет постоянную длину, и потому он служит основой при расчете длины обрабатываемой заготовки и допустимого радиуса ее изгиба.

Как рассчитать усилие гибки листового металла по радиусу

Гибочное усилие рассчитывается в зависимости от пластичности металлического листа и от скорости его упрочнения в процессе деформирования. Учитывается при этом и направление прокатки листового металла, поскольку в результате этого процесса в свойствах металла появляется анизотропия: внутренние напряжения по оси прокатки меньше напряжений в поперечном направлении.

Следовательно, при сгибании листа вдоль волокон металла с одинаковой степенью деформации вероятность разрыва заготовки значительно снижается. По этой причине ребро гиба на листе ориентируют так, чтобы угол, образованный линиями направления прокатки и расположения заготовки в листе, стремился к минимальному.

Расчет усилий также зависит от способа деформирования заготовки. Деформирование может производиться путем укладки листовой заготовки по фиксаторам или упорам и последующей свободной гибки. Либо заготовка деформируется через усилие, возникающее при упоре заготовки на рабочую область матрицы на заключительном этапе гибочного процесса.

Момент гибки металлов с малым упрочнением (малоуглеродистая сталь, алюминий) определяется по формуле:

M=1,15σт (s2/4),

где σт — предел текучести обрабатываемого металла перед штамповкой.

При угле гиба, превышающем 45 градусов, имеет значение интенсивность упрочнения листового металла, зависящая от размеров сечения заготовки:

M= (1,5σтbs2)/6,

где b — ширина заготовки.

Технологическое усилие Р для свободной одноугловой гибки рассчитывается по следующей формуле:

P=(0.33bse2 (1,5 ∈) σв ))/(rmin) sin α⁄2),

где ∈=1/((2rmin/s) 1) — наибольшее значение деформации по сечению заготовки; α — угол гиба;

σв — предел прочности материала.

Формула для расчета технологического усилия Р в случае несвободной гибки с калибровкой выглядит следующим образом:

P = pпр Fпр,

где Fпр – площадь проекции обрабатываемой листовой заготовки;

pпр — удельное усилие несвободной гибки с калибровкой, зависящее от материала и имеющее значения:

для алюминия: 30-60 МПа;

для малоуглеродистой стали: 75-110 МПа;

для стали со средним содержанием углерода: 120-150 МПА;

для латуни: 70-100 МПа.

Вычисленное значение усилия при выборе подходящего типоразмера увеличивается на 25-30% и затем сравнивается с номинальными показателями.

Кольца из швеллера (полки наружу или внутрь)

Гибку швеллера в кольцо полками наружу обычно применяют в качестве ребер жесткости для цилиндрических емкостей или труб большого диаметра. Кольцо из швеллера устанавливается по наружной стенке через определенный шаг, который будет удовлетворять требования жесткости конструкции.

У нас Вы можете заказать вальцовку швеллера в соответствии с Вашим техническим заданием (как полками наружу, так и внутрь), а так же Вы можете заказать изготовление колец или иных гнутых деталей под ключ, не обременяя себя закупкой металла и логистическими операциями.

Максимальный радиус гибки листового металла

Понятия максимального радиуса гибки нет. Если специалист точно знает, какой минимальный радиус гибки листового металла, значит, любые более крупные варианты подходят.

Методы гибки труб без приспособлений

Очень часто бывают случаи, когда трубу нужно согнуть именно сейчас и не позже. К сожалению, не в каждом доме найдется трубогиб, и приходится самостоятельно что-то выдумывать.

Методы сгибания квадратного металлопрофиля

Изгибание профиля квадратного или прямоугольного сечения хотя и применяется в промышленности, гнутый металлопрофиль более востребован в быту. При сооружении перекрытий теплиц требуется арочный профиль, который можно сделать с использованием несложного устройства.

Если необходимо получить в прямоугольном профиле меньший радиус закругления, используют термический нагрев металлопрофиля паяльной лампой или газовой горелкой с одновременным физическим воздействием.

Рис. 6 Рычажные гибы в ручных приспособлениях

Методы сгибания труб и их преимущества

Сгибание труб является технологией, где нужный поворот в направлении трубопроводной линии создается путем физического воздействия на заготовку, метод имеет следующие преимущества:

• Уменьшенная металлоемкость, в магистрали отсутствуют переходные фланцы, муфты и патрубки.
• Пониженные трудозатраты при монтаже трубопроводов по сравнению со сварными соединениями.
• Низкие гидравлические потери из-за неизменного профильного сечения.

Рис. 3 Дорны для трубогибов

• Неизменная структура металла, его физические и химические параметры по сравнению со сваркой.
• Высокое качество герметизации, линия имеет однородную структуру без разрывов и стыков.
• Эстетичный внешний вид магистрали

Существуют две основных технологии гибки – горячая и холодная, приспособления и методы можно разбить на следующие категории:

1. По типу физического воздействия трубогибный агрегат может быть ручной и электрический с механическим или гидравлическим приводом.
2. По технологии сгибания – дорновые (гиб при помощи специальных внутренних протекторов), бездорновые, и вальцовочные установки с роликами.
3. По профилю – установки для металлопропрофильных прямоугольных или круглых изделий.

Рис. 4 Горячие способы гибки труб

Особенности гибки

Форма изгиба зависит от радиуса закругления. Заготовки с малым радиусом закругления деформируются почти по всей площади. Это позволяет получить изгиб, похожий на параболу, кривизна которой увеличивается. При обработке листовых заготовок большого размера, изменения затрагивают только края материала.

В зависимости от требуемого класса точности готовой детали, гибку выполняют с прижимом и без. Отсутствие прижима допустимо для конструкций с невысоким классом точности – 6-7. Чтобы добиться точности 3-4 класс, детали не только прижимают, но и дополнительно фиксируют или калибруют.

Для получения сложноизогнутых деталей используют станки с ЧПУ – числовым программным управлением. Это позволяет добиться точного соответствия готовой конструкции с чертежом.

Радиусная гибка позволяет выполнять:

• Обработку единичных конструкций.
• Мелкосерийное изготовление конструкций.
• Крупносерийное производство.

Плоскопараллельные пластины

Очень часто трубы нужно выгнуть «прямо сейчас», а трубогиба под рукой, как назло, нет. В этом случае используются плоскопараллельные пластины. Они представляют собой обычные заготовки из металлических листов, которые вырезаны с таким радиусом, который нам нужен при гибке.

Техника экстремального гиба трубы

Принцип работы этого приспособления заключается в следующих этапах:

• зажимание края трубы в хомуте;
• изгибание до нужного показателя поворота;
• изъятие ее из приспособления.

Этот метод гибки довольно примитивный, но надежный. Единственным недостатком плоскопараллельных пластин является небольшая длина труб, которые будут гнуться.

Преимущества метода

Данный способ является хорошей альтернативой другим способами обработки, например резке, сварке или клепке. Этот метод, в сравнении с прочими, обладает несколькими преимуществами. Это:

• Экономичность, отсутствие отходов при выполнении обработки.
• Сохранение механической прочности заготовки, отсутствие сварных швов.
• Антикоррозионная стойкость готового изделия. В месте, где выполнен загиб, не изменяется структура материала.
• Привлекательный внешний вид готового изделия.

Радиусная гибка листового металла бывает нескольких видов. Способ обработки подбирают в зависимости от типа исходной заготовки.

Преимущества радиусной гибки металла

У нас вы можете заказать гибку стали, алюминия и латуни различных марок. Изготавливаем партии по типовым и нестандартным проектам в соответствии с действующими стандартами.

Радиус гиба труб: размеры, материалы и особенности

Труба является просто незаменимым изобретением человека. Без нее не обходится ни одна техника, строительство и комфортное проживание. Трубы несут в наш дом воду и газ, отводя при этом все ненужные стоки. На производстве они также являются неотъемлемыми элементами для полноценного функционирования. Но при применении труб не всегда обходятся простым прямым прокладыванием.

Они имеют изгибы и повороты. Все это делается для того, чтобы максимально комфортно расположить их для потребителя, и создать коммуникации со всеми удобствами. Для сгибания труб применяют специальные приспособления, и делать это можно даже вручную. Применяемый метод зависит от материала и диаметра. Рассмотрим, какой же бывает радиус гиба труб, и все особенности этого процесса.

Радиус упругого изгиба труб пнд

Нередко при монтаже инженерных систем необходимо прокладывать некоторые участки под определённым друг к другу углом. Поскольку ПНД труба гибкая, при помощи специального оборудования и приспособлений ей можно придать требуемую форму. Многие считают, что выполнение подобной работы под силу исключительно профессионалам.

Сгибать трубы ПНД можно разными способами, но каждый метод требует точного расчета

Радиусная гибка металла применяется при изготовлении:

• Козырьков и навесов;
• Навесных фасадов;
• Предметов интерьера из металла;
• Предметов уличного благоустройства, например, урн или почтовых ящиков;
• И многих других изделий.

Мы можем предложить нашим клиентам выполнение работ по радиусной гибке листового металла в срок от одного дня. В зависимости от толщины металла, сложности и объёма заказа сроки могут меняться. Чтобы получить точную информацию по этому вопросу обратитесь к менеджерам нашего предприятия, они рассчитают время необходимое на выполнение работ с учётом конкретных параметров заказа.

В нашем распоряжении имеется и универсальное оборудование, и станки узкого специализированного назначения для выполнения заказов любой сложности. Для каждого заказа мы подбираем оптимальный метод работы. Наши специалисты имеют большой опыт взаимодействия с различными металлами, это позволяет избежать появления дефектов во процессе работы.

Мы оказываем поддержку клиентам на всех этапах производства. Вместе с вами высококвалифицированные работники предприятия разработают проект и подберут максимально подходящий способ изготовления необходимых деталей. Если вам нужно безупречное качество работы по приемлемой цене, обращайтесь к настоящим профи своего дела – специалистам завода «Эверест».

Радиусная гибка швеллера на ребро для формирования арки

Вальцовка швеллера на ребро — процесс технологически непростой в связи с тем, что в вертикальной плоскости швеллер несимметричен относительно нейтральной линии.

Фабрика гнутых деталей выполняет работы про вальцовке швеллера на ребро для арочных элементов конструкции в Санкт-Петербурге. Сечение не деформируется, точность радиуса на высоком уровне. Заказывайте гибку швеллера а так же другого металлопроката у нас!

Радиусы гибки листового металла

При деформировании заготовок важно знать минимальные радиусы гибки листового металла. Для каждого элемента или сплава эти показатели разные. Если их не учитывать, заготовку легко испортить.

Кроме материала, на радиус гибки влияют:

• вид листов (отожженные, наклепанные);
• положение линии гиба (вдоль или поперек волокон).

Минимальный радиус гибки листового металла

Для примера рассмотрим минимальные радиусы гибки металла в таблице.

Разновидности и конструкция гибочных станков

Изделия из листового металла обрабатываются с помощью разных видов оборудования для гибки. Разновидности листогибов:

1. Ручные механизмы. Представляют собой станки, которые работают по системе рычагов. Для сгибания заготовок мастеру нужно прилагать усилия через специальные ручки, поднимающими прижимную пластину.
2. Оборудование с гидравлическими, пневматическими приводами, электродвигателями. Это промышленные станки, которые позволяют сократить усилие со стороны рабочего при проведении гибки.
3. Вертикальные листогибочные прессы. Заготовка располагается на рабочем столе. Сверху на неё начинает давить рабочая часть пресса. Она приводится в движение пневматической или гидравлической системой.
4. Трубогибы с разными системами управления. Могут быть ручными, оборудованными приводами, облегчающими рабочий процесс.
5. Угловые трубогибы.
6. Дорновые трубогибы.

Сложности применения станков напрямую зависят от системы управления. Ручные модели требуют точной проверки размещения заготовки, передачи усилий на рычаги, чтобы согнуть заготовку. Если на оборудовании установлена система ЧПУ, рабочий процесс становится более эффективным, точным, быстрым.

Расчет радиуса гибки листового металла

Из выше написанного следует, что расчет радиуса гибки листового металла, основывается на его параметрах. В учет берется материал изготовления, толщина изделия, способ изготовления заготовки, а также пожелания заказчика. Последние напрямую зависят от того, какое изделие необходимо получить.

Расчеты перед гибкой листового металла по радиусу

Технология гибочного процесса металлических листов разрабатывается в несколько этапов в следующем порядке:

• конструктивный анализ изделия;
• расчет необходимого усилия;
• выбор подходящего типоразмера оборудования;
• создание чертежа заготовки;
• расчет параметров деформирования;
• подготовка проекта инструментальной оснастки.

Рекомендовано к прочтению

• Резка меди лазером: преимущества и недостатки технологии
• Виды резки металла: промышленное применение
• Металлообработка по чертежам: удобно и выгодно

Выбор материала заготовки и ее проверка на пригодность являются важным этапом, определяющим, пригоден ли данный материал для процесса штамповки и гибки в соответствии с задаваемыми размерами на чертеже готового изделия. При выполнении этого этапа осуществляются:

• определение пластических характеристик листового материала и сверка результатов определения с реальными напряжениями, возникающими в процессе сгибания (при использовании слабопластичных материалов данная операция производится в несколько переходов с использованием межоперационного отжига, повышающего пластичность);
• определение минимального радиуса гибки листового металла, при котором минимизируется риск образования трещин в материале;
• выявление возможных деформаций заготовки или профиля после обработки материала давлением в случае сложной конфигурации готового изделия.

По результатам этого этапа принимается одно из решений:

• замена металлической заготовки на более пластичную;
• нагрев листового металла перед процессом деформации;
• предварительная разупрочняющая термообработка заготовки.

При разработке технологии крайне важно определить минимальный угол гибки, ее радиус и угол пружинения выбранного листового материала.

Радиус гибки (rmin)

определяется в зависимости от пластичности листового металла, от его размеров и от возможной скорости сгибания листа. При уменьшении минимального радиуса уменьшается и первоначальная толщина листового металла. Интенсивность утонения характеризуется коэффициентом утонения λ, значение которого в процентах показывает степень уменьшения толщины готовой детали.

Минимальный радиус гибки

зависит также от расположения волокон металлического листа. При слишком малом радиусе наружные волокна могут рваться, нарушая целостность детали. Поэтому данное значение должно рассчитываться по наиболее деформируемым частям металлической заготовки в зависимости от значения ее относительного сужения (ψ). В расчете обязательно учитывается также значение наибольшей деформации заготовки.

Листовой металл подвержен эффекту пружинения

, возможность этого эффекта определяется фактическими углами пружинения (β):

Свободная гибка

Обеспечивает гибкость, но имеет некоторые ограничения по точности.

Основные черты:

• Траверса с помощью пуансона вдавливает лист на выбранную глубину по оси Y в канавку матрицы.
• Лист остается «в воздухе» и не соприкасается со стенками матрицы.
• Это означает, что угол гибки определяется положением оси Y, а не геометрией гибочного инструмента.

Точность настройки оси Y на современных прессах — 0,01 мм. Какой угол гибки соответствует определенному положению оси Y? Трудно сказать, потому что нужно найти правильное положение оси Y для каждого угла. Разница в положении оси Y может быть вызвана настройкой хода опускания траверсы, свойствами материала (толщина, предел прочности, деформационное упрочнение) или состоянием гибочного инструмента.

Приведенная ниже таблица показывает отклонение угла гибки от 90° при различных отклонениях оси Y.

Преимущества свободной гибки:

• Высокая гибкость: без смены гибочных инструментов вы можете получить любой угол гибки, находящийся в промежутке между углом раскрытия V-образной матрицы (например, 86° или 28°) и 180°.
• Меньшие затраты на инструмент.
• По сравнению с калибровкой требуется меньшее усилие гибки.
• Можно «играть» усилием: большее раскрытие матрицы означает — меньшее усилие гибки. Если вы удваиваете ширину канавки, вам необходимо только половинное усилие. Это означает, что можно гнуть более толстый материал при большем раскрытии с тем же усилием.
• Меньшие инвестиции, так как нужен пресс с меньшим усилием.

Способы изгиба

ПНД изделия входят в категорию термопластичных материалов. Это предоставляет возможность выполнять их нагрев до вязкотекучего или высокоэластичного состояния, а в процессе охлаждения получать требуемую конфигурацию с сохранением структуры материала. Сформировать изгиб можно при помощи:

• строительного электрофена;
• формовочной машины;
• газовой ручной горелки;
• горячей воды.

Рассмотрим некоторые особенности, присущие наиболее распространённым способам.

Гнутьё с использованием формовочной машины. Этот метод используется, преимущественно, в промышленных масштабах. Впрочем, такой аппарат нередко используют и домашние мастера.

Выполнение определённых радиусов гибки труб осуществляется путём:

• обкатки роликом вокруг шаблона. При этом наполнитель не добавляется;
• накручивания на шаблон. На этот раз внутри трубы присутствует оправка.

При работе на формовочных машинах соблюдается такая последовательность действий:

1. Разметка и резка трубы на заготовки.
2. Заготовка нагревается.
3. Собственно гибка заготовки.
4. Её охлаждение.
5. Торцовка концов.

Во время гибки на формовочных машинах нужно контролировать значение следующего параметра:

Х=S/Dн,

где S – поперечное сечение изделия; Dн. – наружный диаметр.

В цифрах это должно выглядеть так:

• при обкатке вокруг шаблона X≥0,065;
• при наматывании на шаблон X≤0,065.

Для определения длины заготовки используется такая формула:

В промышленности для сгибания труб применяют специальную формовочную машину, действующую по типу пресса

L = (ω*π*r/180) 2l.

Здесь: – угол изгиба, выраженный в градусах; π — известная трансцендентная константа (пи); r – радиус изгиба по продольной оси; l – длина прямого участка, необходимого для соединения элементов трубопровода методом холодной сварки. Значение этого параметра вычисляется так:

l=2Dн.

Единица измерения – миллиметры.

Снятие с шаблона готового изделия должно завершаться уменьшением радиуса изгиба трубы ПНД в 1,2 раза. Это требование обусловлено наличием у материала упругой деформации. Если используется другой способ соединения, длина прямолинейного участка должна составлять

L=4Dн.

При этом условии, если трубу необходимо изогнуть на стандартные углы 90˚, 60˚, 45˚,30˚ длину заготовки следует выбирать из ниже представленной таблицы.

Стальная пружина

Стальную пружину используют при гибке трубопроводных элементов, которые изготовлены из мягких и очень податливых металлов. Они при сгибании могут лопнуть или создать переход внутреннего диаметра к меньшему значению, что значительно снижает пропускную способность.

Принцип работы очень прост: вовнутрь вводится пружина и она гнется. Этим способом достигается максимальный и минимальный радиус гиба металлопластиковых труб, медных и латунных изделий.

Стандарты и приспособления

Естественно, для каждой трубы применяют свои стандартные углы. Этот показатель, как уже говорилось, зависит от материала и диаметра. Чаще всего встречаются изделия с поворотами и гибкой при строительстве домов. Для этого применяют специальные приспособления – трубогибы. Рассмотрим самые часто применяемые. Итак, трубогибы бывают:

Радиус гиба трубы

• ручные;
• гидравлические;
• электромеханические;
• плоскопараллельные пластины;
• стальная пружина.

Стоимость радиусной гибки деталей из листового металла

Стоимость радиусной гибки деталей из листового металла зависит от толщины листа, длины гиба и объема партии — чем больше гибов в партии, тем дешевле обходится каждый из них по отдельности.

Давайте рассчитаем конкретику — отправьте заявку на быстрый расчет стоимости через кнопку ниже, и наш специалист перезвонит вам, чтобы узнать подробности. Он рассчитает точную стоимость и сроки, в которые мы уложимся с этим заказом, и вы сможете принять взвешенное решение, начинать ли работу, на основании этой информации.

Стоимость услуги:

Холодные методы сгибания круглых труб

Холодные способы имеют неоспоримые преимущества перед горячими технологиями: они не нарушают структуру металла, более производительны и требуют меньше затрат. При холодном сгибе возникают следующие дефекты:

1. уменьшение сечения трубы с внешней стороны профиля;
2. искривления в загибе в виде гофры с внутренней стороны;
3. изменение профильной формы в местах изгиба труб с круглой на овальную.

Рис. 5 Сгибание заготовок из металлопрофиля в быту

Чаще всего подобные дефекты возникают при деформации тонкостенных труб, поэтому при операциях с ними используется внутренний протектор – дорн, вставляемый во внутреннюю полость.

Дорн представляет собой устройство, состоящее из жесткого стержня с подвижными сегментами на краю шарообразной или полусферической формы. Перед работой устройство помещается во внутреннюю полость заготовки таким образом, чтобы его подвижные элементы располагались в точке гиба, по окончании процедуры дорн извлекают из готового элемента и процесс повторяют.

Этапы радиусной гибки листового металла

В процессе может осуществляться корректировка с целью получения предметов с наименьшим расхождением со схемой.
