Гибка арматуры на станке и своими руками, чертеж арматурогиба, видео

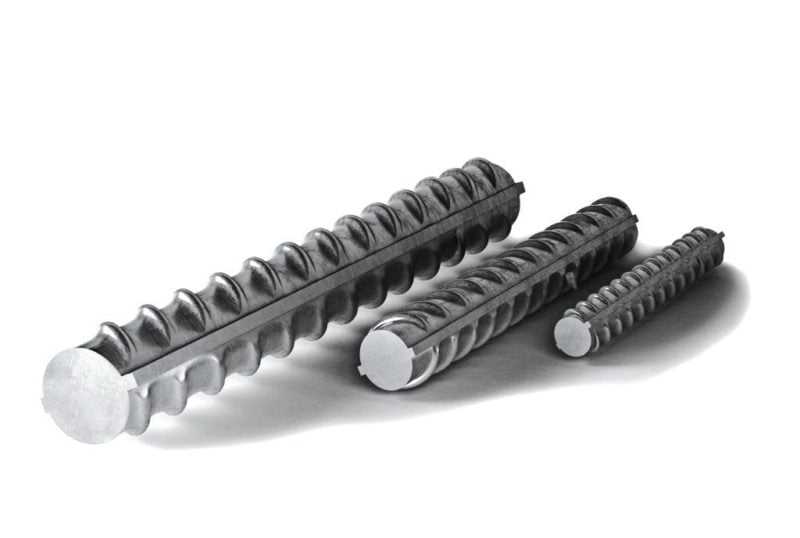

Виды арматуры

Для того чтобы строить быстро и качественно, требуется соблюдать два условия. Первое – использовать строительные материалы нового поколения.

Второе – применять эффективные технологии сборки и монтажа.

Сборные железобетонные конструкции используются при строительстве многоэтажных жилых домов, промышленных зданий и сооружений в течение многих десятилетий.

При выполнении строительных мероприятий, связанных с усилением фундаментных оснований и армированием перекрытий, возникает потребность в гнутье стальных прутков. Арматурные стержни также изгибают для сооружения теплиц и изготовления стальных конструкций. Для этого используется самодельное и профессиональное оборудование.

Станок для изгиба арматуры – это оборудование, позволяющее придать арматурному металлопрокату необходимую конфигурацию.

Самодельный станок для изгиба арматуры

Устройства делятся на типы в зависимости от следующих критериев:

• конструктивных особенностей;
• типа привода;
• диаметра сгибаемого стержня.

Станок для загибания арматуры бывает следующих типов:

• механическое устройство с ручным приложением усилий;
• механизированное оборудование с питанием от электрической сети.

Принцип работы оборудования для деформации арматуры заключается в сгибании стального стержня, зафиксированного между роликоопорами путем приложения усилий со стороны упорного ролика. Специальные станки позволяют изгибать металлические пруты под необходимым радиусом.

Оборудование с ручным приводом отличается рядом преимуществ:

• простым принципом работы, напоминающим функционирование трубогиба;
• уменьшенной массой изгибающего механизма, составляющей от 12 до 20 кг;
• мобильностью, позволяющей, при необходимости, быстро переносить оборудование;
• малым объемом затрат, позволяющим изготовить станок для гнутья арматуры своими руками.

Станок для гибки арматуры ручной Stalex DR-16

Механизированное оборудование с электрическим приводом применяется на промышленных предприятиях при серийном изготовлении гнутых элементов. Промышленный арматурогиб отличается следующими моментами:

• увеличенной производительностью, позволяющей за одну минуту загнуть 5-6 арматурных элементов;
• возможностью изгибать промышленный арматурный металлопрокат с увеличенным диаметром;
• повышенной до 5 кВт мощностью электроприводной станции, позволяющей прилагать значительные усилия;
• возможностью работы в автоматическом режиме с дистанционным управлением, а также на ручном управлении;
• стационарной конструкцией, предусматривающей эксплуатацию оборудования на месте установки без перемещения;
• увеличенной до 0,5 т массой, затрудняющей транспортировку без применения грузоподъемных приспособлений;
• достаточно высокой стоимостью, позволяющей приобрести устройство только с целью промышленного применения.

В условиях промышленных предприятий часто совмещают процесс рубки с деформацией арматурного металлопроката. Для этого используют специальное оборудование. В конструкции таких агрегатов применяется:

• мощный гидравлический привод;
• электромеханические системы;
• электромагнитные механизмы.

Станок для гибки арматуры с концевиком ТСС GW 40A

В зависимости от диаметра металла, который необходимо деформировать, гибочные устройства делятся на следующие группы:

• облегченные, осуществляющие изгиб прутьев диаметром до 2 см;
• средние, изгибающие металлические стержни сечением до 4 см;
• тяжелые, предназначены для загибания заготовок диаметром до 9 см.

Улучшенное качество изгиба обеспечивают гидравлические устройства. При деформации металла не происходит растрескивание, а также образование складок, являющихся источником внутренних напряжений.

На рынке предлагаются бытовые, а также промышленные модели специального гибочного оборудования. Заслуживает внимания ручной арматурогиб модели Afacan, предлагаемый в следующих модификациях:

• Afacan 10E. Работает со стержнями сечением 0,6–1,2 см;
• Afacan 12E. Изгибает прокат диаметром 1–1,2 см;
• Afacan 16РТ. Деформирует прутки диаметром до 1,6 см.

Предлагаются также ручные универсальные гибщики, предназначенные для загибания арматурных стержней диаметром 0,6–2 см.

Ручные станки для гибки арматуры Afacan

Имеется возможность приобрести или арендовать следующие виды промышленных установок для гнутья:

• СГА-1. При установленной мощности привода 3 кВт легко деформирует стержни диаметром до 3,2 см, обеспечивая их изгиб на 160 градусов;
• GW-40. Конструкция устройства с трехкиловатным приводом позволяет изгибать на 180 градусов металлопрокат, диаметр которого достигает 4 см;
• Г-40. Кинематика устройства, оснащенного ступенчатым передаточным механизмом, позволяет многократно деформировать пруток сечением до 3,2 см;
• Г-50. Это промышленная установка, укомплектованная приводной станцией мощностью 4 кВт, деформирует арматурные прутки диаметром до 5 см.

Принимая решение о приобретении гибочного оборудования, проконсультируйтесь со специалистами. Они дадут профессиональный совет, помогут правильно подобрать устройство в зависимости от поставленных задач.

До начала работ необходимо подготовить заготовки требуемых размеров. Процесс ручной гибки происходит по простому алгоритму:

• Стержень устанавливается на посадочную площадку и выставляется между фиксирующими опорами.
• Определяется центр участка, который будет деформироваться под воздействием прилагаемых усилий.
• Приводной рычаг вручную поворачиваться относительно оси, воздействуя на зажатый пруток.
• Арматурный прокат деформируется на необходимый угол в процессе приложения усилий к рычагу.
• Изогнутая деталь, соответствующая по конфигурации требованиям документации, извлекается.

Станок для гибки арматуры Г50 ВПК

Конструкция оборудования позволяет производить деформацию зажатого стержня в любом направлении. Для безопасности и удобства выполнения работ важно надежно закрепить гибочный механизм на устойчивой поверхности.

Выполнение гибочных операций на механизированных устройствах с приводом требует ознакомления с принципами работы оборудования и специальной подготовки. До начала работ следует тщательно изучить руководство по эксплуатации, а также требования техники безопасности. Конструкция многих агрегатов с гидравлическим или электромеханическим приводом предусматривает подачу команд путем нажатия на педаль. При этом заготовки подаются в рабочую зону руками.

Порядок работы на промышленном гибочном оборудовании:

• Установите гибочный ролик необходимого диаметра, соответствующий размеру сечения металлопроката.
• Настройте механизм устройства на требуемый угол загиба, находящийся в интервале от 0 до 180 градусов.
• Расположите пруток в посадочной площадке рабочего ролика, зафиксируйте его на опорных стойках.
• Нажмите на педаль включения агрегата и произведите деформацию прутка до необходимой конфигурации.

Прекратите нажимать педаль, когда заготовка приобретет требуемую форму. Затем извлеките ее из рабочего механизма. Важно соблюдать правила безопасности, не допускать попадания пальцев или одежды в зону вращения роликов.

Гибка арматуры своими руками

Конструкция самодельного гибочного устройства несложная. Малогабаритное приспособление для гибки арматуры включает следующие части:

• рабочий стол, выполненный в виде стальной пластины толщиной 6–8 мм;
• зафиксированные на основе упоры, которые ограничивают перемещение стержня;
• поворотный рычаг с прижимным роликом, деформирующим стальные прутки.

Возможна также простая конструкция, состоящая из автомобильного домкрата, к которому прикреплен пуансон, и вертикальной стойки с закрепленными на ней подвижными опорами. Этот вариант устройства является переносным. Механизм позволяет легко изогнуть арматурный стержень, который касается подвижных роликов и изгибается при перемещении домкратного штока.

Приняв решение собрать простое приспособление для гибки арматуры своими руками, чертежи можно заменить обычными эскизами. В них важно предусмотреть конструктивные особенности устройства, а также габаритные и присоединительные размеры. Рассмотрим, как изготовить арматурогиб ручной своими руками. Для выполнения работ подготовьте следующие материалы:

• стальной швеллер с толщиной стенки 6 мм и длиной 0,8–1 м для металлоконструкции;
• две стальные петли от ворот цилиндрической формы диаметром 3–4 см и длиной 10 см;
• уголок с размером полки 2,2–3,2 см, прямоугольный профиль 4х2 см и пруток диаметром 1,2 см для сборки пуансона и корпусных элементов.

Приспособление для гибки арматуры своими руками

Конструкция самодельного гибочного станка

Ручной станок для гибки арматуры достаточно прост по своей конструкции, поэтому изготовить его можно своими руками, но для этого желательно найти чертежи такого устройства. Основу такого станка, специально предназначенного для гибки арматуры своими руками, составляет металлическая станина, к которой приваривают штырь круглого сечения или обычный уголок.

Данный образец похож на предыдущий, но уголок тут использован один и намного меньшей длины, а вместо второго уголка используется подвижный штырь

Вторым элементом этого приспособления является поворотная платформа. К ней приваривают рычаг, центральный и гибочный штыри. Расстояние, которое следует выдержать между центральным и гибочным штырями, зависит от максимального диаметра арматуры, используемой для гибки.

Если вам необходим переносной самодельный станок для качественного гнутья арматуры, то все его элементы фиксируют на массивной плите. Такая переносная плита может крепиться на месте работы при помощи болтовых соединений или специальных штырей, приваренных к ее нижней части.

Еще один вариант конструкции станка: прорезь в центральном элементе, являющемся также осью вращения рычага, позволяет фиксировать арматуру
Принцип работы тот же
Основанием может служить любая устойчивая опора
Две прорези в центральном элементе для арматуры различного диаметра

Профессиональный крючок для арматуры – используем пистолет

Вязальный пистолет является профессиональным инструментом
Преимущества профессионального устройства:

• нет необходимости предварительно разрезать проволоку на заготовки;
• проволока автоматически подается с рабочего барабана;
• достигается экономия материала за счет отсутствия проволочных отходов;
• увеличенная производительность пистолета;
• повышенное усилие петлевой затяжки;
• возможность регулировки силы скручивания и длины проволоки.

Среди основных достоинств необходимо отметить возможность автономного функционирования от аккумулятора, а также применение специального удлинителя, который позволяет выполнять работы стоя, не нагибая туловища. Конструкция устройства позволяет держать его в одной руке, а в это время второй – поддерживать стальные стержни без помощи подсобников. Продолжительность затяжки стыка не превышает одну секунду. Это очень удобно при выполнении работ в промышленных масштабах.

Одновременно с преимуществами имеются и слабые стороны:

• довольно высокая цена профессионального пистолета;
• повышенные затраты на приобретение специальной проволоки;
• неудобство использования в условиях ограниченного пространства;
• необходимость обучения вязальщиков приемам работы с инструментом.

Важно приобретать расходные материалы, соответствующие по размеру сечения и жесткости характеристикам пистолета. Иначе возможна поломка оборудования. Пистолетом пользуются профессионалы при сборке каркасов крупных фундаментов. И вместе с тем в определенных местах решетки крепление можно осуществить только с использованием ручного инструмента.

Вязальный пистолет BM-400
