Газовые шланги: виды шлангов для газа как выбрать лучший

Виды уплотнителей для газовых систем

Чтобы узлы подключения плиты к распределительной газовой системе не давали утечки и годами обеспечивали герметичность всех коммуникаций, используют специальные уплотнители, например, нить Локтайт 55 или ФУМ-ленту.

Соединительные элементы из других материалов сотрудники газовых служб применять не рекомендуют. Их рабочие характеристики слишком слабы для такой внушительной ежедневной нагрузки.

Нить Локтайт 55 – практичный, современный материал, разработанный специально для надежной фиксации соединительных участков в коммуникационных сетях разной степени сложности.

Представляет собой уплотнительное волокно из комплексных нитей высокой прочности, поставляется в пластиковых контейнерах и имеет различную длину (от 12 до 160 метров в зависимости от упаковки).

Для создания герметичного соединения нить вручную наматываю на резьбовой отрезок трубопроводной арматуры. Она мгновенно фиксируется на месте и больше уже не меняет своего положения.

Второй надежный уплотнительный элемент – это лента ФУМ, сделанная из фторопласта 4D. На рынке представлены ФУМ-ленты трех типов:

• Марка 1 снабжена дополнительной смазкой на основе вазелинового масла. Применяется в промышленных системах и коммуникационных сетях с едкими, агрессивными средами.
• Марка 2 не имеет смазки и лучше всего проявляет себя в комплексах, работающих на различных окислителях.
• Марка 3 выпускается с использованием краевых фрагментов первых двух видов и подходит, как для промышленных, так и для бытовых целей.

Она представляет собой тонкие нити, уложенные в пленку.

Лента ФУМ позволяет осуществить прочное соединение трубных элементов, которое на долгие годы обеспечит системе полную герметичность. Гарантийный срок хранения ленты в контейнере составляет 13 лет.

Инструкция по самостоятельному подключению

Подключить газовый прибор, например плиту, к опуску (ответвлению от газового стояка), можно самостоятельно, при наличии специального инструмента и навыков работы с ним:

1. С помощью крана подача газа перекрывается.
2. Прибор, который будет подключаться к газопроводу, устанавливается и выравнивается.
3. На штуцер шланга накручивается уплотнитель, например фум лента, а сам штуцер вкручивается в кран на опуске.
4. Шланг подсоединяется к оборудованию. Соединение также предварительно уплотняется. Если диаметры не совпадают, используют переходник.
5. Обязательно проверяют соединения на герметичность. Для этого потребуется мыльный раствор и кисть. Подачу газа возобновляют, а кистью наносят раствор на соединение. Если он будет пузыриться, узел недостаточно герметичен, необходимо добавить один или два витка уплотнителя.

Неспециалисту сложно выбрать нужную гибкую газовую подводку среди широкого ассортимента. Необходимо знать, чем они отличаются и для какого оборудования подходят. Этот аспект и кажущаяся простота монтажа приводят к тому, что рукав выбирается и устанавливается неправильно.

Контроль состояния шланга в течение всей эксплуатации и проверка на герметичность после установки обязательны.

Особенности монтажа

При подключении газового оборудования нужно учитывать нюансах монтажа подводки:

• Прокладывать рукав в доступном месте, чтобы при необходимости можно было легко его заменить. Это также требование безопасности: так можно вовремя обнаружить износ подводки.
• Затягивать соединения плотно, но не прилагать чрезмерных усилий, чтобы не сорвать резьбу.
• Соединять между собой только подходящие металлы: латунь с медью, сталь со сталью. Недопустимо соединять медь со сталью – эти металлы образуют гальваническую пару.
• Соблюдать радиус изгиба: он не должен быть меньше трехкратного диаметра.
• Прокладывать рукав без натяжения, перегибов, скручивания.
• Защищать металл от конденсата, который приводит к коррозии и преждевременному выходу рукава из строя.
• В обязательном порядке устанавливать диэлектрическую прокладку между подводкой и краном – она препятствует накоплению блуждающих токов, которые могут стать причиной перегрева и плавления резины.

Если соблюсти все рекомендации, газовый шланг прослужит столько, сколько ему положено, и даже больше.

Правила безопасности

Халатное отношение к газовым приборам, выбору оборудования и непрофессиональный монтаж чреваты утечкой газа. Рекомендовано соблюдать следующие правила безопасности:

• Гибкая подводка не должна наращиваться другим шлангом. В каждом случае используется только один шланг, подходящий по длине.
• Подводка должна быть выполнена из материалов, устойчивых к коррозии и воздействию масел.
• Характеристики шланга должны соответствовать параметрам системы.
• Запрещено скрывать подводку коробом, помещать ее в штробу.
• Необходимо периодически менять подводку в соответствии со сроками, указанными производителем.

Если есть сомнения в правильности монтажа или собственных силах, следует обратиться к лицензированному специалисту, который профессионально занимается подключением газового оборудования.

Разновидности газовых подводок

Газовая подводка представляет собой гибкий шланг, изготовленный из металла, резины или ПВХ. Ее главное преимущество и отличие от традиционного жесткого способа подсоединения приборов к газопроводу в возможности перемещать уже подключенные устройства на расстояние, которое позволяет длина шланга.

Газовые рукава изготавливаются из различных материалов, поэтому они отличаются по техническим характеристикам, сроку службы и условиям использования.

Самый простой бюджетный вариант – резинотканевый шланг. Он представляет собой резиновый рукав, армированный текстильной нитью. Несмотря на хорошую эластичность, со временем подводка начинает трескаться, из-за чего возможна утечка газа. Срок службы современного резинотканевого рукава – до 5 лет (ранее до 2 лет).

Резинотканевые шланги используются только для подключения газового баллона с условием, что они меняются на новые в соответствии со сроками, рекомендованными производителем.

Резиновую подводку в металлической оплетке изготавливают из вулканизированной резины. Снаружи ее защищает слой из переплетенных стальных нитей, а внутри поверхность покрывают полимерными материалами. Подключать такой шланг к прибору следует через специальную диэлектрическую прокладку, поскольку сталь служит проводником электричества. О том, что изделие предназначено для газопровода, свидетельствует цвет оплетки – желтая нить, вплетенная в основу.

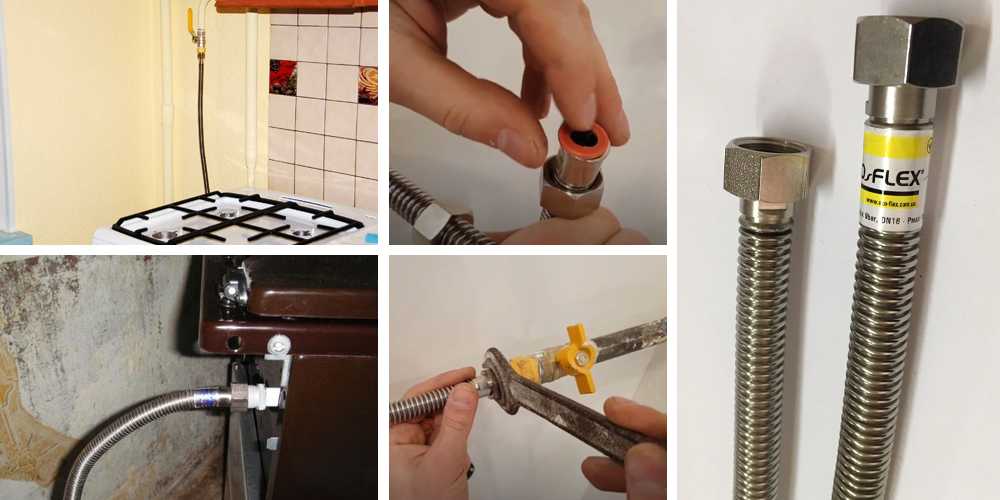

Гибкая подводка для газа сильфонного типа сочетает в себе две характеристики: практичность и безопасность. При изготовлении сильфонных подводок используется нержавейка и полимерные материалы. Поверхность усиливается гофрой, которая армирована проволокой.

Последняя выдерживает высокое давление. Подсоединение шлангов осуществляется с помощью прочных латунных или стальных штуцеров с резьбой и прокладками. Гофрированные шланги из нержавеющей стали для газа значительно растягиваются, изгибаются практически под любым углом. Если изделие растягивается не более чем на 50%, его прочность и упругость сохраняются.

Встречаются подводки, защищенные дополнительным металлическим рукавом или полимерным покрытием. Модернизированные модели снабжены термозащитным клапаном, предотвращающим подачу газа при повышении температуры. Преимуществ у газовых шлангов сильфонного типа достаточно.

Кислородные шланги относятся к еще одной разновидности газовых подводок. Характеризуются прочностью и устойчивостью к высокому давлению. Однако их рекомендуется устанавливать только в качестве временного варианта подключения газового баллона, причём обязательно одновременно монтируя газовый редуктор.

Армированный шланг из ПВХ появился не так давно, поэтому могут возникнуть проблемы с допуском в эксплуатацию. По сроку службы ПВХ шланг может соперничать с газовой сильфонной подводкой. Он состоит из двух слоев ПВХ: черного и желтого.
