Арматура а1

Производится согласно требованиям, прописанным в ГОСТе 5781-82. При изготовлении используют различные виды (полуспокойная, а также спокойная и кипящая) стали марки Ст3. Кроме этого продукция может изготавливаться по ГОСТу 2590. Согласно этим нормам уровень точности арматуры относится к категории В1.

При изготовлении гладкой арматуры А1 не используется технология термообработки. Ассортимент металлопроката включает в себя изделия, диаметр которых находится в рамках от 6-ти и до 40 мм.

Арматура А1, купить которую можно гораздо выгоднее нежели стальной круг, незаменима в производстве железобетонных элементов и разнообразных деталей, а также конструкций из металла. В процессе изготовления используется углеродистая и низколегированная сталь лучших марок. Классификация изделий осуществляется по:

– технологии производства. Металлопрокат может быть холоднотянутым, стержневым, горячекатаным, либо проволочным;

– условиям применения в ЖБ конструкциях (ненапрягаемые, либо напрягаемые);

– особенностям профиля (периодического, или гладкого).

Арматура, причисляемая к классу А1 производится с применением гладкой стали, то есть, поверхность готового изделия не может быть рифленой, как у арматуры А3 (периодический профиль).

Строительная гладкая металлопродукция класса А1 представляет собой стержни, отличающиеся гладкой поверхностью и круглой формой. Такие изделия идеально подходят для монолитного строительства и имеют высокие характеристики, позволяющие использовать изделия при изготовлении ЖБ элементов.

Продукция класса А1 наделена множеством преимуществ:

– стойкость к коррозионным реакциям;

– хорошая гибкость;

– высокие показатели прочности.

Также арматура А1 имеет отличный уровень твердости и способна прослужить длительный период времени, при условии что в процессе производства не было отклонений от установленных норм.

Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования.

Самостоятельно рассчитать арматуру на фундамент можно различными способами:

  • с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
  • выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований:

  • ленточных;
  • плитных;
  • столбчатых.

Схема армирования фундамента
Расчет арматуры для ленточного фундамента

До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов:

  • вертикальных и поперечных стержней, между которыми выдержан равный интервал;
  • вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
  • муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов:

  • характеристик почвы;
  • габаритов здания;
  • конструктивных особенностей строения;
  • действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается:

  • размером сечения;
  • классом;
  • уровнем воспринимаемых нагрузок;
  • расположением в силовой решетке;
  • стоимостью.

Укладка арматуры
Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании вычислений определяются следующие сведения:

  • количество арматуры для фундамента;
  • сортамент вертикальных и поперечных прутков;
  • общая масса арматурного каркаса;
  • методы фиксации стальных стержней в силовой конструкции;
  • технология сборки несущей решетки;
  • шаг обвязки арматурных элементов.

Важно правильно выполнить расчет. Арматура для фундамента в этом случае обеспечит необходимый запас прочности. Рассмотрим, какие необходимы исходные данные для расчетов, а также изучим методику выполнения вычислений для различных типов фундаментов.

Земляные и подготовительные работы

Одним из достоинств ленточного фундамента является сравнительно малый объем земляных работ. Пара человек, работая день с небольшими перерывами, смогут без проблем выкопать котлован подходящего размера на нормальной почве. Когда котлован готов, можно приступать к его обустройству.

Первым этапом является изготовление подушки фундамента. Благодаря ей снижается негативное воздействие грунтовых вод на фундамент, а также максимально равномерно распределяется по грунту нагрузка от самого фундамента и всей постройки. Здесь можно использовать разные материалы.

Но некоторые эксперты рекомендуют бетонную подушку. Да, она обходится дороже всего. Дорогостоящий цемент и необходимость армирования подушки здорово повышают стоимость и сроки строительства. Зато в результате вы получаете максимально надежное основание для фундамента, гарантирующее, что он прослужит многие годы. Поэтому можно с уверенностью сказать – эти деньги не будут выброшены на ветер.

устройство армированного ленточного фундамента
Пример устройства армированного ленточного фундамента

Если работа ведется на слабой, пучинистой почве, или же планируется построить тяжелый кирпичный дом, но использование монолитного фундамента по какой-то причине нежелательно, то можно использовать ленточный фундамент с подошвой. Уширение (стакан) позволяет существенно снизить нагрузку на грунт.

При использовании фундамента с подошвой объем земляных работ увеличивается. К тому же, придется дополнительно потратиться на армирование подошвы ленточного фундамента – если она выйдет из строя, это приведет к скорейшему разрушению всей конструкции.

Поверх готовой подушки устанавливается опалубка. При выборе ширины учитывайте – готовый фундамент должен быть на 10-15 сантиметров толще, чем внешние несущие стены.

Следующим этапом укладывается гидроизоляция. Некоторые строители используют рубероид, но это довольно дорогой материал. А большой вес затрудняет процесс укладки. Поэтому вполне можно использовать строительный полиэтилен. Да, он менее прочен. Но ведь он нужен всего на несколько дней – чтобы цементное молочко не ушло в песок.

На этом подготовительные работы заканчиваются. Теперь расскажем про заливку и армирование фундамента своими руками.

Как выбрать арматуру?

Прежде чем рассказать, как правильно армировать ленточный фундамент, стоит сказать пару слов о выборе арматуры.

  1. Если вам нужно армировать основание для одноэтажного или двухэтажного дома, а также более легких построек, следует взять арматуру диаметром 10-24 миллиметра. Более толстый материал будет стоить слишком дорого, а его высокая прочность не будет задействована. Менее толстая арматура может не выдержать нагрузку.
  2. Желательно воспользоваться специальной рифленой арматурой. Она обеспечивает лучшее соединение с бетоном, гарантируя его высокую прочность и надежность. Гладкий аналог стоит немного дешевле, но из-за низкой адгезии не подходит для использования. Единственное исключение – поперечные соединения. На них нагрузка идёт значительно меньшая.
  3. Если на всей площади фундамента почва однородная, то можно использовать материал сечением 10-14 миллиметров. При неоднородной почве нагрузка на основание возрастает, поэтому желательно потратиться на пруты диаметром 16-24 миллиметра.

Конечно, покупка толстой рифленой арматуры – довольно дорогое удовольствие. Но если вы решили выполнить армирование ленточного фундамента своими руками, значит, объем работы не слишком велик. Так что, переплатить придется максимум несколько сотен рублей – это полностью компенсирует высокая долговечность и надежность готовой конструкции.

При самостоятельном расчете и выборе арматуры для арматурного каркаса ленточного фундамента велика вероятность ошибки. В будущем она может стать причиной разрушения дома, так что лучшим решением будет заказать проект армирования фундамента у проектировщика, а вязку каркаса осуществить своими силами согласно чертежу.

Как вязать арматурную сетку самостоятельно

Нижеследующая пошаговая инструкция даст возможность узнать, как правильно сделать каркас и обеспечить фундаменту нужные свойства. Проще всего готовая арматура для ленточного фундамента вяжется на земле. Вне конструкции создаются прямолинейные участки сетки, а вот вязка углов осуществляется после опускания каркаса в траншею.

  1. Сначала нужно нарезать куски прутьев. Начинать вязку лучше с наиболее короткого участка фундамента, чтобы получить немного опыта. Резать нужно по минимуму, стараясь использовать всю длину рабочих прутов. Если в качестве примера взять ленточный фундамент шириной 40 сантиметров и высотой 120 сантиметров, то показатели получаются следующие.
  2. Со всех сторон металл заливается слоем бетона толщиной минимум 5 сантиметров. Чистые размеры каркаса по высоте – максимум 110 сантиметров, ширине – 30. Прибавляем для вязки по 2 сантиметра по обеим сторонам на нахлест. Получается, что заготовки для горизонтальных перемычек должны быть длиной около 34 сантиметров, вертикальных – около 144 сантиметров. Это для высоких фундаментов, но обычно используют основание высотой около 80 сантиметров.
  3. На ровную площадку кладут 2 прута, на расстоянии 20 см от торцов по обеим крайним сторонам вяжут горизонтальные распорки: складывают вдвое проволоку, просовывают под местом крепления и затягивают прокручиванием крючка.
  4. На расстоянии около 50 сантиметров по очереди крепят все горизонтальные распорки, конструкцию откладывают в сторону, делают еще одну такую же – это нижний и верхний каркасы, которые нужно связать вместе: приспособить упоры для обеих сеток между прутками и по вертикали по торцам по 2 распорки, прикрепить остальные куски. Аналогично нужно сделать со всеми прямыми участками конструкции.
  5. Потом на дно траншеи укладывают подкладки высотой минимум 5 сантиметров, устанавливают правильно боковые подпорки, сетку. Теперь нужно провязать каждый угол и стык, создав единый каркас. Нахлест торцов стержней должен быть равен минимум 50 диаметрам прутков.
  6. Дальше привязывают нижний поворот, крепят вертикальные стойки, к ним – верхний каркас. Потом по всем поверхностям опалубки нужно проверить расстояния, отступы, нахлесты в местах соединений, чтобы все было сделано правильно и четко.
  7. Соединение стержней по длине проблем обычно не вызывает, а вот крепление частей каркаса в углах нужно делать в соответствии с установленными нормами. Способов существует два: между двумя перпендикулярными конструкциями либо в точке примыкания стены к другой.

Технологии вязки углов:

1) Жесткое лапкой – в конце каждого прута под прямым углом вяжут лапку длиной минимум 35 диаметров стержня, соединяют загнутую часть к перпендикулярному участку. Так крепят внешние стержни каркаса стены с внешними прутами другой, в то время, как внутренние привариваются также ко внешним.

2) Г-хомуты – вместо лапки берут хомут длиной минимум 50 диаметров арматуры, одной стороной крепят к каркасу одной стены, вторую крепят с перпендикулярной. Внешние прутья соединяются с внутренними, шаг хомутов составляет ¾ высоты стены.

3) П-хомуты – для одного угла нужна установка двух П-образных хомутов длиной минимум 50 диаметров арматуры, каждый приваривают к одному перпендикулярному стержню и двум параллельным.

Примыкания создаются с использованием аналогичных способов крепежа.

Как посчитать арматуру для фундамента – пример вычислений

В качестве примера рассмотрим, сколько нужно арматуры для фундамента 10х10, сформированного в виде монолитной железобетонной ленты.

Для выполнения вычислений используем следующую информацию:

  • ширина основы 60 см, позволяет уложить в каждом поясе по 3 горизонтальных стержня;
  • выполняется 2 пояса усиления, соединенные вертикальными прутками с интервалом 1 м.
  • для здания 10х10 м и глубиной основы 0,8 м используется арматура диаметром 10 мм.

Расчет фундамента
Расход арматуры для ленточного фундамента

Алгоритм расчета:

  1. Определяем периметр фундаментной основы здания, сложив длину стен – (10 10)х2=40 м.
  2. Вычисляем количество горизонтальных элементов в одном поясе, умножив периметр на количество стержней в одном ярусе – 40х3=120 м.
  3. Общая длина продольных прутков определяется умножением полученного значения на количество ярусов 120х2=240 м.
  4. Рассчитываем количество вертикальных элементов, установленных по 10 пар на каждую сторону 10х2х4=80 шт.
  5. Суммарная длина вертикальных стержней составит 80х0,8=64 м.
  6. Определяем длину перемычек размером по 0,6 м каждая, установленных на двух поясах (по 20 на сторону) – 10х2х4х0,6=48 м.
  7. Сложив длину арматурных стержней, получим общий метраж 240 64 48=352 м.

Определить длину стальной проволоки несложно. Количество соединений, умноженное на длину одного куска проволоки, равную 20–30 см, даст искомый результат.

Как правильно изготовить каркас?

Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

Схема армирования ленточного фундамента
Схема армирования ленточного фундамента

Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:

  1. Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
  2. На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
  3. Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
  4. Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
  5. Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Схема армирования углов
Схема армирования углов

Гибка всех элементов для армирования фундамента, выполняется на холодную. Ни в коем случае не нагревая арматура, так как это приведет к потере её прочности.

Схема армирования примыкания
Схема армирования примыкания

Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

Как рассчитать арматуру на фундамент столбчатой конструкции

Основание столбчатого типа широко применяется для строительства различных зданий. Оно состоит из железобетонных опор квадратного и круглого сечения, установленных в углах строения, а также в точках пересечения капитальных стен и внутренних перегородок. Для повышения прочности опорных элементов применяются ребристые стержни сечением 1–1,2 см.

Рассчитать количество арматуры на фундамент столбчатого типа несложно, учитывая следующие данные:

  • каркас опорного элемента квадратного профиля формируется из 4 стержней;
  • решетка железобетонной опоры круглого сечения выполняется из трех прутьев;
  • длина элементов усиления соответствует размерам опорной колонны;
  • поперечная обвязка каркаса опорной колонны производится с шагом 0,4–0,5 м.

Алгоритм расчета
Алгоритм расчета расхода арматуры фундамента

Алгоритм расчета:

  1. Определите длину вертикальных стержней в одной опоре.
  2. Вычислите метраж элементов поперечной обвязки одного каркаса.
  3. Рассчитайте общую длину, сложив полученные значения.

Умножив результат на количество опор, получим общую длину арматуры.

Катанка

Чтение результатов подбора арматурыМеталлопрокат, производимый в соответствии с нормами ГОСТа 30136-95, а также согласно различных ТУ. При изготовлении применяют сталь марки Ст-3. В соответствии с нормами, катанка может подлежать дополнительной термообработке, при этом в производственном процессе может задействоваться несколько методик охлаждения готовой продукции.

Параметры диаметра катанки могут находиться в пределах от 5-ти и до 11-ти см. Используется такой вид металлопроката при:

– изготовлении электродов;

– создании разнообразных проволочных элементов, предназначенных для проведения сварочных работ;

– изготовлении телеграфных проводов;

– производстве канатов разнообразного типа.

Кроме этого катанку широко используют в процессе армирования бетонных элементов в строительной сфере. Изделия из меди и алюминия предназначены для изготовления проволоки. В большинстве случаев она задействуется в системах электроснабжения. Качественная сторона катанки существенно отображается на функционировании системы.

Марка арматуры для ленточного фундамента

Для армирования ленточного основания применяют прутья класса А-I и А-III, которые производятся горячекатаным методом.

Арматура А1 (А240) отличается гладкой боковой поверхностью и применяется для продольной обвязки и поперечного соединения конструкции, где нагрузки, направленные на растяжение минимальны. Она имеет предел текучести 240 Н/мм2.

Ребристые изделия, которые обладают большей арматурной прочностью, относят к классу А-3 (А400). Арматура А3 имеет круглое сечение и боковую поверхность с ребристыми выступами, служащими для улучшения сцепления с бетонным раствором. Эта марка арматуры имеет предел текучести от 390 до 400 Н/мм2, что дает возможность растягивания на 25 мм с сохранением целостности.

По европейским требованиям стандартов применяется для наибольшего усиления каркаса арматура А500С, где буква С обозначает допустимость сварки изделий без потери технологических свойств. Арматура А500С имеет предел текучести 500 Н/мм2 и являются более прочными по сравнению с изделиями А400, имеющими такой же диаметр поперечного сечения.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало:

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Особенности нагрузок воздействующих на ленточный фундамент

Фундаментом считается часть конструкции здания, расположенной ниже нулевой отметки и служащей опорой для всего сооружения. Существует несколько типов устройства основания.

Выбор зависит от таких особенностей, как наличие подвального помещения, характеристики грунта под основанием, материала, из которого строится здание, его этажности и других. Наиболее распространенным является применение ленточного фундамента. Он выдерживает массивные сооружения, построенные на местах с хорошими характеристиками грунта.

  • от подошвенного основания;
  • от грунта, расположенного выше основания;
  • от пола, цоколя, потолка, лестниц и других внутренних конструкций в доме;
  • от крыши, стен здания, включая вес отделочных материалов.

Чаще всего ленточный фундамент изготавливают из бетонной смеси с применением армирующего прута. Он представляет собой изделие сортового металлопроката и имеет разные размеры и внешнее исполнение. Иногда применяют композитную арматуру.

Использование армирования делает бетонный фундамент устойчивым к нагрузкам на изгиб, возникающим при неравномерности нагрузок при эксплуатации дома и вспучивании грунта. Арматура служит каркасом основания.

Какую арматуру используют для ленточного фундамента зависит от разновидности обвязки, которая делится на:

  • продольную;
  • вертикальную;
  • поперечную

Различие в видах стали круглого сечения. арматура а1. круг. катанка.

Различие в видах стали круглого сечения. Арматура А1. Круг. Катанка.

Арматура гладкая а1, круг и катанка – это прокат круглого сечения, не имеющий рифления. Несмотря на внешнее сходство, этот прокат отличается способом термообработки, точностью прокатки, механическим свойствам, стандартам качества.

Чтение результатов подбора арматуры

Отличия стали круглой по ГОСТам и точности прокатки.

Арматуру класса А1 (арматура а240) производят по ГОСТ 5781-82 (сталь для армирования железобетонных конструкций). По классу точности принадлежит к первому- низшему классу В по ГОСТ 2590.

Сталь круглая ГОСТ 30136-95 распространяется на катанку из углеродистой стали обыкновенного качества для перетяжки на проволоку и на др. цели. Катанка стальная по точности прокатки изготавливается по ГОСТу 2590: Б-повышенной и В -обычной точности.

Сталь круглая горячекатаная соответствует стандарту ГОСТа 2590-2006. Круг стальной ГОСТ 2590 88 подразделяют по точности прокатки на:

АО1-особо высокой точности, А1,А2.А3 — высокой точности, Б1 — повышенной, В1, В2, В3, В4, В5 — обычной точности.

Различия по размеру. ГОСТ и наш сортамент прутка стального круглого:

  • производится катанка диаметром 5,0 — 9,0 мм. При этом отклонения по диаметру, масса одного метра и площадь поперечного сечения соответствуют ГОСТу 2590. Катанку изготавливают в мотках не менее 160 кг и состоять она должна из непрерывного отрезка. Катанку ГОСТ 30136 наша компания реализует диаметром 6мм (катанка 6 мм), 6,5 и катанка 8мм, в прутках и бухтах (вес катанки бухты 800 — 2100кг).

  • Круг стальной горячекатаный ГОСТ 2590-88 выпускается диаметром от 5 до 270 мм, по согласованию с производителем — до 330 мм. По длине круг стальной гост бывает:

    мерной длины; мерной с немерной длиной; круг горячекатаный кратной мерной длины; кратной мерной с немерной; ограниченной с немерной; в мотках (бухтах). Мы продаём круг стальной диаметры: 12 — 350мм, немерной длины круг 2590.

  • По ГОСТ 5781 прутки арматуры имеют диаметр от 6 до 80 мм, их изготавливают длиной от 6 до 12 м: мерной, мерной с немерными остатками и немерной длины. В компании ЗАО «Металлоторг» реализуется сортамент арматуры гладкой класса А1, арматура диаметром 6 мм — 28 мм, по 6 и по 12м. Меньшие диаметры гладкой арматуры 6 – 10 мм продаются также в бухтах.

Марки стали круглого сечения:

  1. Круг ГОСТ 2590 88 изготавливаются сталей:

  • углеродистая сталь обыкновенного качества — круги стали 0 — круг Ст5,

  • низколегированная качественная конструкционная — 09Г2С, 10ХСНД, 30ХГСА,

  • конструкционная качественная углеродистая сталь — Ст08, круг сталь 20, круг сталь 25, круг сталь 35, круг сталь 45,

  • конструкционная легированная — 15Х, круг сталь 40Х, 50Г и др.,

  • инструментальная — У8, круг сталь У8А,

  • рессорно-пружинная конструкционная качественная,

  • теплоустойчивая конструкционная качественная, специальная сталь для мелющих шаров.

    2. Гладкая арматура а1 гост 5781 производится из углеродистой стали марок, которые соответствуют по химическому составу ГОСТ 380 (ст3 сп/пс/кп), и низколегированной стали.

    3. Катанка по ГОСТ 30136 произведена из углеродистой стали обыкновенного качества марок Ст0, Ст1,Ст2, Ст3 по ГОСТ 380.

По способу термообработки отличия следующие:

Механические свойства круглого проката. Применение круглого проката:

Арматура гладкая используется в строительстве зданий,с оружений, на предприятиях угольной промышленности,добыче и транспортировке газа, для установки заземления, при заливке бетонных конструкций для армирования полов, потолков,стен. Из арматуры а1 изготавливают тканую сетку для армирования тонкостенных ЖБ элементов.

Проволоку катанку применяют для упаковки, для производства проволоки на волочильных станках, из неё производят пружины, гвозди,арматуру для железобетона.

Применение стального круга.Круг металлический используется для производства металлоконструкций, в т.ч. и для армирования железобетонных изделий (как альтернатива арматуре А1), для производства сортового и трубного проката. Круги необходимы в строительстве, в станкостроении, машиностроении, для укрепления дорожных ограждений, в автомобилестроении, судостроении и т. д. Из-за большего разнообразия сталей, из которых производят круг ГОСТ 2590 2006, применение их более обширно. Горячекатаные круги универсальны, они ценятся за высокую прочность и пластичность. Круги стали 3 обладают хорошей свариваемостью. Калиброванный пруток за счёт своей устойчивости к крайне низким температурам, применяют на Крайнем Севере, а также для наружной рекламы и для заземления газопроводов.Нержавеющая сталь может подвергаться повышенным нагрузкам и высоким температурам,поэтому их используют для соответствующих металлоконструкций, в автомобильной, судостроительной, пищевой промышленности,в производстве труб и многом другом.

Расчет количества арматуры для ленточного фундамента

Основание ленточного типа обеспечивает повышенную устойчивость строений на различных почвах. Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами. Усиление стальной арматурой повышает прочностные характеристики бетонной основы и положительно влияет на ее долговечность. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

Исходные данные для выполнения расчетов:

  • длина и ширина фундаментной базы;
  • сечение железобетонной ленты;
  • интервал между каркасными элементами;
  • общее количество обвязочных поясов;
  • размер ячеек силовой решетки.

Расход арматуры на фундамент
Сколько арматуры нужно для фундамента

Рассмотрим порядок вычислений:

  1. Рассчитайте общую длину ленточного контура.
  2. Вычислите количество элементов в поясах.
  3. Определите метраж горизонтальных стержней.
  4. Вычислите потребность в вертикальных прутках.
  5. Рассчитайте длину поперечных перемычек.
  6. Сложите полученный метраж.

Зная общее количество стыковых участков, можно вычислить потребность в вязальной проволоке.

Расчет количества арматуры на фундамент плитного типа

Фундамент плитной конструкции применяется для строительства жилых зданий на пучинистых грунтах. Для обеспечения прочностных характеристик применяются арматурные стержни диаметром 10–12 мм. При повышенной массе строений диаметр прутков следует увеличить до 1,4–1,6 см.

Рассчитать количество арматуры для фундамента плитной конструкции можно, используя следующую информацию:

  • пространственный каркас из арматуры сооружается в двух уровнях;
  • соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;
  • обвязка выполняется отожженной проволокой в каждой точке соединения.

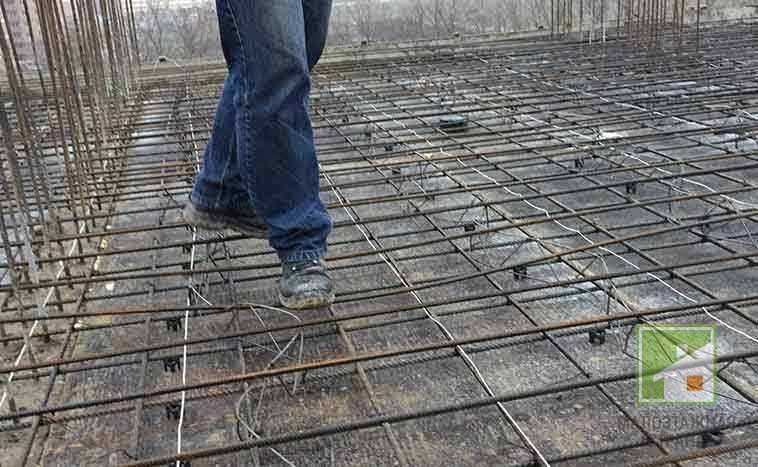

Плиточный фундамент
Схема армирования монолитной плиты фундамента

Для определения потребности в арматуре выполните следующие операции:

  1. Определите количество горизонтальных прутков в каждом ярусе.
  2. Вычислите общий метраж арматурных стержней, формирующих ячейки.
  3. Прибавьте суммарную длину вертикальных опор, объединяющих ярусы.

Сложив полученные значения, получим общую потребность в арматуре. Зная количество стыков, несложно определить необходимый объем стальной проволоки.

Расчет количества поперечной и вертикальной арматуры для ленточного фундамента

Для расчета количества поперечной и вертикальной арматуры снова обратимся к схеме, из которой видно, что на один «прямоугольник» будет уходить:

0,35 * 2 0,90 * 2 = 2,5 м.

Я специально взял с запасом не 0,3 и 0,8, а 0,35 и 0,90 для того чтобы поперечная и вертикальная арматуры немного выходили за получившийся прямоугольник.

Важно: Очень часто при сборке каркаса в уже выкопанной траншее, вертикальную арматуру ставят на дно траншеи, а иногда еще и немного забивают ее в землю, для лучшей устойчивости каркаса. Так вот это необходимо будет учесть, и тогда нужно будет в расчете брать не 0,9м длину вертикальной арматуры, а увеличить ее примерно на 10-20см.

Теперь давайте подсчитаем количество таких «прямоугольников» во всем каркасе, учитывая, что на углах и в месте стыковки стен ленточного фундамента будет по 2 таких «прямоугольника».

Для того, чтобы не мучиться с расчетом и не запутаться в куче цифр, можно просто нарисовать схему фундамента и пометить на ней, где у Вас будут расположены «прямоугольники», затем подсчитать их.

Давайте для начала возьмем самую длинную сторону (12 м) и подсчитаем на ней количество поперечной и вертикальной арматуры.

Как видно из схемы у нас на стороне 12 м есть 6 наших «прямоугольников» и две части стены по 5,4 м, на которой будет располагаться еще по 10 перемычек.

Таким образом, у нас выходит:

6 10 10 = 26 шт.

26 «прямоугольников» на одной стороне 12 м. Аналогичным образом считаем перемычки на стене 6 м и получаем, что на одной шестиметровой стене ленточного фундамента будет 10 перемычек.

Так как 12-ти метровых стен у нас две, а 6-ти метровых – 3, то

26 * 2 10 * 3 = 82 штуки.

Помните, у нас по расчету на каждый прямоугольник выходило по 2,5 м арматуры:

2,5 * 82 = 205 м.

Расчет количества продольной арматуры

Для того, чтобы рассчитать необходимое количество продольной арматуры для фундамента, можно воспользоваться грубым подсчетом.

Для начала необходимо найти длину всех стен фундамента, в нашем случае это будет:

6 * 3 12 * 2 = 42 м

Так как у нас 4-х стержневая схема армирования, необходимо полученное значение умножить на 4:

42 * 4 = 168 м

Мы получили длину всех продольных стержней арматуры, но не стоит забывать, что:

При подсчете количества продольной арматуры необходимо учитывать запуск арматуры при стыковке, потому что очень часто случается так, что арматура доставляется на участок длинной стержня 4-6м, и для того, чтобы получить необходимые 12м, нам придется стыковать несколько стержней. Стыковать стержни арматуры необходимо внахлест, как показано ниже на схеме, запуск арматуры должен составлять минимум 30 диаметров, т.е. при использовании арматуры диаметром 12 мм, минимальный запуск должен составлять 12*30= 360 мм (36см).

Для того чтобы учесть этот запуск, существует два способа:

  • Составить схему расположения прутов и рассчитать количество таких стыков
  • Прибавить около 10-15% к полученной цифре, как правило, этого бывает достаточно.

Воспользуемся вторым вариантом и для того чтобы сделать расчет количества продольной арматуры для фундамента нам необходимо к 168 м прибавить 10%:

168 168 * 0,1 = 184,8м

Это мы подсчитали количество только продольной арматуры диаметром 12мм, теперь давайте проведем расчет количества поперечных и вертикальных стержней в метрах.

Рекомендации по подбору армирования стержней

Основное влияние на результат подбора армирования стержня оказывает привязка ц.т. арматуры к грани сечения. Данную величину следует назначать с учётом требований нормативных документов по величине защитного слоя см. СП 63.13330.2021 п.10.3.2, табл. 10.1.

Для предварительного расчёта рекомендуется задать привязку ц.т. арматуры стержня 5 см. После получения результата в виде требуемой площади арматуры, следует определить, какое количество стержней выбранного диаметра может перекрыть требуемую площадь арматуры.

После подбора нужного количества стержней, следует выполнить их расстановку в пределах габаритов сечения стержня. Если первоначально планировалось устанавливать стержни в один ряд, то следует проверить — можно ли их расставить одним рядом, но так, чтобы соблюдались требования по минимальному расстоянию между стержнями в конструкции — см. СП 63.13330.2021, п.10.3.5.

Если расстановку стержней с соблюдением всех требований выполнить не удаётся, то следует внести изменения в конструкцию:

  • изменить классы бетона/арматуры;
  • увеличить сечение элемента;

Рекомендуется расстояние до ц.т. арматуры назначать с так, чтобы толщина защитного слоя бетона была кратной 5 мм. Фиксаторы арматуры имеют высоту, кратную 5 мм, но высота измеряется до нижней грани арматуры, вследствие чего, необходимо добавлять к величине привязки ц. т. арматуры половину диаметра стержня.

Сколько нужно арматуры?

Прежде чем отправиться в магазин для покупки материала, нужно узнать, сколько его понадобится для армирования ленточного фундамента. Для этого следует заранее подумать, какая схема армирования ленточного фундамента станет лучшим выбором и провести расчеты для конкретного объекта.

Армирующий каркас для фундамента
Пример армирования каркаса для фундамента

При строительстве небольших домов, гаражей и бань обычно используется следующая конфигурация каркаса:

  • 2 пояса: верхний и нижний;
  • каждый пояс состоит из 3-4 прутов арматуры;
  • оптимальное расстояние между стержнями – 10 сантиметров. Учтите, что расстояние от арматуры до краев будущего фундамента должно составлять не менее 5 сантиметров;
  • соединение поясов выполняется при помощи хомутов или отрезков арматуры при шаге 5-30 сантиметров, в зависимости от участка армирования.

Такая схема оптимальна. Теперь, зная размеры будущей постройки, совсем не сложно провести соответствующие расчеты.

Допустим, вы хотите построить просторную каркасную или деревянную дачу площадью 150 квадратных метров с внешними стенами периметром 50 метров. Проведем расчеты, исходя из этого. Используем при армировании ленточного фундамента СНиП соответствующий и описанные выше характеристики.

Имеем два пояса по три прута в каждом. Итого – 6 умножаем на 50 = 300 метров основной арматуры. Учитываем количество перемычек, которые укладываются с шагом 30 сантиметров. Для этого 50 метров делим на 0,3. Получаем 167 штук. Поперечные перемычки в данном основании будут иметь длину 30 сантиметров, а вертикальные – 60 сантиметров.

На вертикальные перемычки понадобится 167х0,6х2=200,4 метра. На горизонтальные – 167х0,3х2=100,2 метра. Итого, потребуется 300 метров толстой рифленой арматуры и 300,6 метра более тонкой, гладкой арматуры. Получив эти числа, можно смело отправляться в магазин за материалом – ленточный фундамент без армирования долго не протянет.

Стальной круг

Чтение результатов подбора арматурыЭто круглый вид металлопроката, который широко задействуется в процессе производства металлоконструкций и труб, шайб, заклепок, а также других элементов для деталей различной сложности. По способу изготовления может быть двух видов:

– холоднокатаный;

– горячекатаный.

Также стальной круг нашел применение в изготовлении различных силовых и декоративных элементов. Он незаменим в создании защитных составляющих лестниц и балконов.

Производство круга осуществляется с использованием стали разных видов:

– низколегированная. Изделия создаются длиной от 2-х и до 12-ти метров;

– легированная. Показатель получаемой длины изделий находится в пределах от 2 и до 6-ти метров;

– высоколегированная. Изделие из этого сырья может быть длиной от 1 и до 6 метров;

– сложнолегированная. Такой круг отличается высокими эксплуатационными качествами (устойчивость к коррозионным реакциям, высокая прочность).

Круг стальной может подлежать процедуре оцинковки, что позволяет ему обретать все характеристики, которые требуются при организации систем заземления.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

  • Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
  • Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
  • Далее есть два варианта:
    • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
    • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

  • Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
  • Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
  • К стойкам привязывают продольные нитки нижнего пояса армирования.
  • В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
  • Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
  • Привязываются горизонтальные перемычки.

Удобнее и быстрее  всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

Устанавливаем каркас, заливаем бетон

Лучше всего собирать каркас из арматуры непосредственно в подготовленном котловане – это позволяет наиболее прочно зафиксировать элементы. Но если речь идет про армирование заглубленного ленточного фундамента или если котлован слишком узкий, чтобы работы велись прямо в нем, то можно собрать каркас снаружи над траншеей, после чего аккуратно опустить его на место. Здесь проблем обычно не возникает и пошаговая инструкция не нужна.

Последний и один из самых ответственных этапов – заливка фундамента.

заливка фундамента бетононасосом
Заливка ленточного фундамента бетононасосом

Желательно использовать для этого бетон марки М200 или выше. Он имеет высокую прочность, чтобы выдержать значительные нагрузки, а также обладает достаточным показателем морозостойкости.

Сразу следует сказать – для работы понадобится большое количество материала. Заранее проведите все необходимые расчеты – заливать бетон нужно за один прием, не допуская расслоения и других разделений. В противном случае прочность основания значительно снизится, а это скажется на безопасности эксплуатации дома.

По этой же причине желательно арендовать бетономешалку. Сегодня многие компании предлагают такую услугу. К тому же, аренда дешевых моделей сравнительно недорога – менее тысячи рублей в сутки. При интенсивной работе за это время вполне можно справиться с работой.

К тому же, наличие бетономешалки позволяет увеличить производительность – нужно лишь подбрасывать песок, цемент и заливать воду, получая вскоре готовый продукт, который нужно просто залить на каркас, установленный в опалубке. Работая лопатами, такой производительности добиться нельзя.

После заливки бетона необходимо выждать 28 дней. За это время бетон наберет достаточную прочность и можно будет приступать к строительству дома, гаража или бани.

Рекомендуем к просмотру видео, где опытный инженер-строитель расскажет о важных нюансах армирования фундамента. На что следует обратить внимание при выполнении работ в первую очередь, чтобы основа дома получилась надежной.

Теперь вы знаете, как армировать ленточный фундамент своими руками. Для этого вовсе не обязательно обладать узкоспециализированными навыками или покупать дорогостоящее оборудование. Достаточно знать хотя бы в теории, как армировать фундамент. Опыт придет в процесс, а все инструменты можно заменить дешевыми аналогами или же взять напрокат, экономя деньги и время.

Чем вязать каркас?

Правила армирования ленточного фундамента вынуждают отказаться от использования сварки в пользу вязки, так как при использовании сварки, в местах сварочных соединений металлические пруты теряют прочность до 2-2.5 раз. К тому же, именно здесь чаще всего появляется коррозия, способная за несколько лет повредить арматуру, существенно снижая надежность и долговечность основания.

узел связки арматуры проволокой
Надежный узел вязки арматуры проволокой

Классический инструмент для вязки арматуры в ленточном фундаменте – специальный вязальный крючок. Используя его, опытные мастера могут выдавать до 12-15 узлов в минуту (конечно, если вязальная проволока заранее подготовлена и нарезана). Главным достоинством этого варианта является доступность – крючок можно купить во многих магазинах за сотню рублей и даже дешевле.

Крючок и проволока для вязки арматуры
Проволока и крючок для вязки каркаса

Если вы хотите поскорее закончить работу, можно воспользоваться специальным вязальным пистолетом. Работая с ним, даже неопытный пользователь легко выдаст 25-30 узлов в минуту. То есть, производительность возрастет минимум в 2 раза. Увы, стоимость подобного оборудования не низка – от 50 тысяч и выше.

К тому же, для работы с ним нужна специальная проволока – обычная может не подойти. Это дополнительно повышает стоимость. Но если есть возможность арендовать вязальный пистолет на несколько часов или сутки – смело соглашайтесь на такое предложение, только не забудьте узнать максимальный диаметр арматуры, который сможет он связать.

Чтение результатов подбора поперечной арматуры

Реализованный в ЛИРЕ САПР вариант расчета на поперечную силу предполагает следующее:

  • из каждого расчетного сечения стержня простраивается ряд наклонных сечений;
  • проекция наклонного сечения С изменяется в пределах от ho до 2ho;
  • перебором с изменением С на 10% вычисляются:
    Qb→Qsw=Q-Qb→qsw=Qsw/(С*φsw)→(Asw/sw)=qsw/Rsw;
  • за расчетное поперечное армирование принимается max из полученных Asw/sw [см2/1.м.п.] (Asw/sw – интенсивность поперечного армирования на 1 м.п.)

Для стержней чтобы перейти к конкретному диаметру арматуры следует задаться шагом sw, тогда Asw=(Asw/sw)*sw. Зная Asw и количество срезов хомута в поперечном сечении n, площадь одного стержня Asw,i=Asw/n[см2].

Но также следует проверить достаточно ли при этом поперечного армирования на кручение, т.к. арматура на кручение должна быть обеспечена замкнутым хомутом, поэтому в строке 3 выводится площадь одного замкнутого хомута с различным шагом вдоль стержневого элемента. Т.е. нужно выбрать из строки 3 максимальное значение вертикальной (ASW1) и горизонтальной (ASW2).

К примеру, получили результат:

Т.е. Asw1/sw=8,8см2/1м.п.Принимаем шаг sw=0,2м, тогда Asw=8,8*0,2=1,76см2.При 4 срезах хомута (n=4) Asw,i=1,76/4=0,44см2→d8A240C c Asw,i=0,503см2.

Проверим достаточность поперечного армирования на кручение:Арматура исходя из прочности на кручение: Asw*=3,24*0,2=0,648см2>Asw,i=0,503см2Т.к. Asw* — арматура у одной грани, то окончательно принимаем хомут d10A240C c Asw,i=0,785см2.

Для пластин следует помнить, что результаты выводятся на 1п.м. ширины элемента, а площадь поперечного армирования получена при шаге стержней 100см (Asw/sw). Т.е. при определении диаметра стержня следует задаться шагом стержней вдоль наклонного сечения и поперек его (sw и sw┴).

Так, если требуемое поперечное армирование 100(см2/1.м.п.)/1м. ширины, шаг стержней в направлении наклонного сечения 0,06м, а в перпендикулярном 0,1м, то площадь одного стержня Asw,i=(100*0,06)*0,1=0,6см2.

При отметке флажка Подбирать поперечную арматуру на 1 кв.м в диалоговом окне Общие характеристики при задании параметров для ж/б конструкций поперечная арматура подбирается в расчете на 1м2 (Asw). Расчетный шаг поперечной арматуры принят равным 1 метру для облегчения перехода к произвольному шагу поперечной арматуры.

Чтение результатов подбора продольной арматуры для стержней


Результаты подбора арматуры для стержней заносятся в три строки:

  • СТРОКА 1 — полная арматура в сечении;
  • СТРОКА 2 — арматура, подобранная по I группе предельных состояний;
  • СТРОКА 3 — арматура, обусловленная кручением (отмечена знаком ‘*’). * Поперечная арматура от кручения – площадь сечения замкнутого внешнего хомута.

Структура строки результатов:

ЭЛЕМЕНТ — номер элемента в расчетной схеме;

СЕЧЕНИЕ — номер армируемого сечения стержневого элемента;

C/Н симметричное и несимметричное армирование;


Знаком * отмечена арматура, обусловленная кручением.

ПРОДОЛЬНАЯ АРМАТУРА — площади подобранной продольной арматуры (см2) и процент армирования.

AU1 — площадь угловой нижней продольной арматуры (в левом нижнем углу сечения — против осей Z1 и Y1);AU2 — площадь угловой нижней продольной арматуры (в правом нижнем углу сечения — против оси Z1 и по направлению оси Y1);AU3 — площадь угловой верхней продольной арматуры (в левом верхнем углу сечения — против оси Y1 и по направлению оси Z1);AU4 — площадь угловой верхней продольной арматуры (в правом верхнем углу сечения — по направлению осей Z1 и Y1);


Угловая арматура выводится только для тех стержней, в параметрах армирования «Тип» которых установлен признак «Выделять угловые арматурные стержни».

AS1 — площадь нижней продольной арматуры (нижняя грань против направления оси Z1);AS2 — площадь верхней продольной арматуры (верхняя грань по направлению оси Z1);

Если в материале «Тип» признак «Выделять угловые арматурные стержни» не установлен, то площадь угловых стержней входит в площадь нижнего AS1 и верхнего AS2 армирования.

AS3 — площадь боковой продольной арматуры (левая грань против направления оси Y1);AS4 — площадь боковой продольной арматуры (правая грань по направлению оси Y1).

ПОПЕРЕЧНАЯ АРМАТУРА — площади поперечной арматуры.ASW1 — вертикальная поперечная арматура (вдоль оси Z1);ASW2 — горизонтальная поперечная арматура (вдоль оси Y1);


ШИРИНА РАСКРЫТИЯ ТРЕЩИН — ширина кратковременного и длительного раскрытия трещин (мм).

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты.

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались.  Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Гибкие материалы:  Операция факоэмульсификация с имплантацией ИОЛ в Москве: цены, консультация офтальмолога в клинике «Эксимер»

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
