Жёсткая подводка для смесителя или сильфонная подводка, размеры гибкой подводки для смесителя

Что это такое и где она используется?

Гибкая сильфонная подводка для воды, изготавливается из нержавеющей стали и имеет гофрированную структуру. Используются такие приспособления в тех случаях, когда монтаж обычных труб затруднителен или невозможен.

Рассмотрим, в каких случаях монтируется сильфонная подводка:

  • подключение различного сантехнического оборудования к водопроводной коммуникации;
  • подача газа от газопровода к плитам, котлам и т. д.;
  • для организации соединений при монтаже различного климатического оборудования (например, кондиционеров);
  • а также сильфонные модели подводок широко используются для подключения разбрызгивателей (спринклеров), которые входят в состав автоматических систем пожаротушения;

Такие комбинированные конструкции используются на предприятиях и входят в состав оборудования, которое осуществляет подачу разнообразных продуктов:

  • воздух и другие газы;
  • нефтепродукты;
  • агрессивные химические вещества.

В сантехнике такую подводку применяют для подключения смесителей и прочих устройств к водопроводу

На сегодняшний день помимо сильфонных подводок, существуют и другие разновидности этих приспособлений. Ассортимент таких шлангов невероятно широк, что позволяет расширить эксплуатационную сферу подводок

При выборе подводки в первую очередь стоит обращать внимание на материал изделия, так как это считается решающим фактором

Основные параметры выбора подводки

Подбор гибкого шланга должен основываться на следующих основных параметрах:

  • вид подводки;
  • область применения устройства;
  • размеры шланга;
  • способы подключения изделия.

«только не китай!»

— Качество и долговечность гибкой подводки напрямую зависит от того, кто ее производит, — объясняет специалист по монтажу сантехнического оборудования Виталий Дзюба. — Очень часто люди покупают китайские смесители, в комплект которых входит гибкая подводка низкого качества.

Виды гибких подводок

В настоящее время выпускаются следующие типы гибких подводок воды:

Какая лучше подводка сильфоновая или армированная? Сравнительная характеристика приведена в таблице.

Любая подводка может быть:

Возможные способы подключения

При покупке шланга важно учитывать и способы подключения подводки к сантехническому оборудованию и трубам. Гибкий шланг может быть оснащен:

  • накидной гайкой, которая устанавливается на наружную ;
  • резьбой для внутреннего соединения;

штуцером, который подсоединяется к смесителю.

При подборе соединительных элементов важно учесть не только их вид, но и размеры штуцера или резьбы. В противном случае для подключения устройства потребуется переходник

О разновидностях подводок, истории возникновения, областях применения подробно рассказано на видео.

  1. резиновая (армированная) подводка должна быть выполнена из качественной резины. Только в этом случае ее можно применять для подключения питьевой воды. Отличить качественную резину от некачественной можно по запаху. Некачественная резина имеет резкий неприятный запах;
  2. оплетка армированной подводки должна быть целостной. Наличие заусенцев, перегибов и иных деформаций приведет к снижению срока службы изделия;
  3. гибкость шланга. Параметр проверяется следующим способом. Необходимо взять подводку за один конец и удерживать ее в вертикальном положении. Если подводка будет сгибаться плавно, то шланг обладает достаточной гибкостью и целостностью. Резкий перепад (перегиб) подводки свидетельствует о применении некачественного шланга или наличии скрытого дефекта;
  4. опрессовка наконечника. Слабое обжатие наконечника является отрицательной характеристикой подводки и приводит к снижению периода эксплуатации изделия;
  5. материал соединительных элементов. Гайки и штуцера могут быть выполнены из алюминия, стали или латуни. Алюминий весьма подвержен механическому воздействию. Сталь подвержена коррозии. Поэтому оптимальным вариантом являются соединительные элементы, изготовленные из латуни;

Проверить материал соединения можно на вес. Алюминий в отличие от латуни легкий материал.

  1. производитель. Целесообразнее приобретать подводки известных фирм, которые гарантируют качество выпускаемой продукции. Можно выделить следующие компании:
  • «Монолит» (Россия). Гибкие подводки выпускаются под маркой Монофлекс;
  • ООО «Нева» (Россия). Подводки с логотипом Аквалайн;
  • Grohe (Германия);
  • Lavita (Корея);
  • Altstream (Турция).

Правильно подобранная и установленная подводка для воды при соблюдении всех условий эксплуатации изделия, указанных на упаковке, способна прослужить длительный период времени. Некачественная подводка может выйти из строя уже на 3 – 5 день применения.

Выбор подводки в зависимости от области применения

Подводка может применяться для подключения холодной и горячей воды. Определяется назначение следующим образом:

гибкая подводка для горячей воды отличается наличием в оплетке красной нити;

гибкая подводка холодной воды маркируется синей нитью в оплетке.

Во избежание недоразумений при использовании подводки специалисты рекомендуют приобретать универсальные гибкие шланги, которые подходят для подключения воды любой температуры. Универсальные подводки отличаются наличием в оплетке нитей обоих цветов.

Гибкая подводка для смесителя grohe как защита от «левых» шлангов

Процитируем первую же строку с первого же комментария первого попавшегося на глаза форума о подводках Grohe: «…обратил внимание на то, что гибкая подводка не откручивается от корпуса. Она просто запрессована к корпусу

Это у всех смесителей Grohe или есть с разборной подводкой?»

Жёсткая подводка для смесителя или сильфонная подводка, размеры гибкой подводки для смесителя
Гибкая подводка для смесителей Grohe

За ответом далеко ходить не надо: он — на следующем по поисковому списку форуме: «Купил вчера два Grohe-вских смесителя — Eurostyle и Avina. У обоих гибкая подводка, причем у Eurostyle она вкручена в корпус крана, а у Avina — как-то хитро защелкнута, что подводка спокойно вращается относительно корпуса», — и далее развертывается такая занятная дискуссия, как в том и другом случае эту подводку можно выкрутить, выдернуть, выломать, что г-н Задорнов с его байками про российскую смекалку стоит в стороне и завистливо курит:


  Как работает смеситель с термостатом

Жёсткая подводка для смесителя или сильфонная подводка, размеры гибкой подводки для смесителя

Гибкий шланг покрытый армированной оплёткой.

Он представляет из себя шланг, весьма эластичный и покрытый оплёткой из различных материалов. К торцам прикреплены фитинги. На одном торце прикреплён штуцер, на другом накидная гайка, имеющая определённый диаметр внешней резьбы.Жёсткая подводка для смесителя или сильфонная подводка, размеры гибкой подводки для смесителя

Из достоинств выделяют невысокую цену. Именно поэтому эту разновидность гибкой подводки для воды очень часто выбирают покупатели.Технология изготовления шланга не слишком сложна. Но тем не менее этот тип подводки имеет весьма сложную структуру. В основе лежит резина, каучук или усиленный сшитый полиэтилен. Шланг оплетён проволочной нитью.

При оплётке возможно использование разнообразных материалов:

  1. Нержавеющая сталь — самый популярный материал для обмотки. Она характеризуется наиболее средними параметрами. Хорошо проявляет свои свойства при 95 градусах жидкости 10 атм. давления. Надёжная работа обеспечена в течение 10 лет. Идеально подойдет для подключения водоснабжения к бачку унитаза.
  2. Нейлон проявляет себя лучше нержавейки. Рабочая температура до 110 градусов. Рабочее давление не может быть больше 20 атм. давления. Стабильная работа составляет более 15 лет.
  3. Алюминий — менее устойчивый материал при производстве оплётки. Температура жидкости обязательно должна быть не больше определённой температуры. Это 80 градусов для стабильной работы оплётки. Давление не более 5 атмосфер. Работа такой оплётки составляет около 5 лет. Из недостатков следует выделить повышенную подверженность коррозии. Изделия с алюминиевой оплёткой нужно применять в среде с небольшой влажностью.

Жесткая

Один из самых надежных вариантов подключения к сети водоснабжения — жесткая подводка. Она изготовляется из металла и представляет собой трубку. Материалом производства может быть:

  1. сталь;
  2. медь;
  3. латунь.

Способ монтажа жесткой подводки заключается в соединении на резьбу одной стороны трубки с трубопроводом, а другой – со смесителем. Металл конструкции легко выдерживает высокие температуры, а также воздействие моющих веществ или механические нагрузки, удары, трения и т. п.

При условии хорошего монтажа жесткая подводка имеет следующие преимущества:

  • устойчивость к возникновению ржавчины;
  • устойчивость к химическим веществам;
  • долгий срок службы — порядка 20 лет;
  • удобство в эксплуатации.

Недостатками же может являться следующее:

  • невозможность перемещения;
  • сложность монтажа.

В зависимости от способа монтажа при подсоединении подводки к системе водоснабжения могут использоваться дополнительные переходники или специальные угловые вентили с соединительными элементами.

Запреты

Есть некоторые ограничения, которые следует обязательно соблюдать.

  • Нельзя применять гибкую подводку при постоянном проточном режиме, заменяя ими стационарный трубопровод.
  • Настоятельно не рекомендуется монтировать и эксплуатировать гибкую подводку, элементы которой имеют повреждения, либо установлены без прокладок и уплотнителей.
  • Не используйте подводку любого типа, если внутри помещения отрицательная температура, либо в непосредственной близости расположен открытый огонь.

Инструкции по монтажу гибкой подводки своими руками.

Даже новичок сможет справиться с подсоединением гибкой подводки за недолгое время. Следует знать, что установка шлангов может производится так же и для поддержанных смесителей. Если вы подключаете гибкой подводкой смеситель, то убедитесь в правильном расположении горячей и холодной воды.

Подсоединение сильфонной и армированной подводки происходит одинаково.

  1. В начале необходимо удостовериться в целостности изделия после транспортировки
  2. Завернуть краны поступления горячей и холодной воды для соблюдения мер предосторожности
  3. Необходим гаечный, либо разводной ключ, точно подходящий по диаметру диаметру накидной гайки.
  4. Под места соединений необходимо поставить ёмкости для оставшейся воды
  5. Когда шланг отсоединён, нужно ослабить фиксирующие гайки смесителя и снять его.
  6. Затем отсоединить подводку.
  7. Для монтажа нового изделия все действия проделываются в обратной последовательности

Возможны случаи не состыковки смесителя и шланга. Для этого следует воспользоваться специальными переходниками.

Загерметезировать соединения можно фумлентой или льном.

Как выбрать подходящую

У каждого человека свои представления об идеальной сантехнике. Это относится и к подводке. Потому чтобы выбрать оптимальный вариант именно для себя, ответьте на несколько вопросов.

Материал изготовления. Что бы вы ни выбирали, изделие должно обладать высокими показателями качества. Сами понимаете, во многом от этого зависит стоимость. Не рекомендуем экономить на подобных вещах. Лучше заплатить за подводку больше, но гарантировать себе длительную и безотказную работу сантехники.

Качество. Сопоставимый с предыдущим вопрос, однако имеет свои нюансы

Тут обращать внимание следует на само изделие, производителя. Не бойтесь спрашивать у продавцов сертификаты качества

Подделок на рынке достаточно, ровно как и бракованной продукции. Перед покупкой убедитесь, что все элементы исправны, отсутствуют всевозможные дефекты. Кроме того, какую подводку вы осматривали, ту вы и должны забрать.

Соединения. Проверяется качество соединительных элементов, материалы их изготовления. Увы, не всегда можно определить их надежность визуально.

Цена ремонта и обслуживания. Очень дорогая подводка не всегда оправдывает вложенные средства. Также не стоит покупать редкие, необычные элементы сантехники. Это может негативно сказаться на стоимости ремонта, замены составляющих. Их тяжело найти, либо цена запредельная.

Внешность. Изучив все основные моменты, не забывайте про эстетическую сторону вопроса. Подводка должна нравиться вам, подходить под дизайн интерьера ванной, соответствовать заданному стилю.

Что вам больше нравится. Вопрос сугубо индивидуальный, то есть опираться нужно на личные предпочтения и пожелания.

Как выбрать?

При выборе подводки пользователи обычно обращают внимание на внешний вид. Но необходимо запомнить, что подача воды к смесителю – это весьма серьезный процесс, и к выбору комплектующих материалов стоит отнестись подобающим образом

При приобретении подводки нужно исходить из некоторых критериев.

  • Материал изготовления. Скупиться на материалах не следует – от этого зависит бесперебойное функционирование сантехники. Какой бы вид подводки ни был приобретен, лучше приобрести качественное изделие. Безусловно, визуально на глаз это нелегко сделать, тем более что рынок полон некачественной дешевой продукцией. На подлинный материал должен быть сертификат качества, а о производителе лучше узнать заранее.
  • Стоимость сервиса и возможного ремонта. Не нужно покупать чересчур дорогие элитные вещи, ведь в случае непредусмотренной аварии могут начаться проблемы с поиском запасных частей и заменой комплектующих, а если даже запасные части отыщутся, то стоимость может быть необоснованно высокой.
  • Внешний вид материала и собственные предпочтения. При выборе также нужно смотреть на внешний вид, если подводка жесткого типа и будет располагаться на виду. В такой ситуации внешний облик материалов должен сочетаться с оформлением интерьера ванной и отвечать общему стилю других атрибутов.
  • Если в помещении минусовая температура, то применять жесткую и гибкую подводку однозначно не следует. Сильфонная подводка предполагает использование при отрицательных температурах, но лучше уточнить информацию в паспорте на товар.


Подробнее о том, на то что обратить внимание при выборе гибкой подводки вы узнаете, посмотрев следующее видео

Как трубы подведёшь, так подводку и назовёшь!

Другой вариант разделения типов подводки воды к смесителям – по месту расположения. Все заметили, что на кухне смеситель обычно устанавливается прямо на горизонтальный буртик мойки или раковины. Все коммуникации, в том числе трубы, шланги или сильфоны спрятаны под этим буртом. Такая конструкция называется смеситель с нижней подводкой.

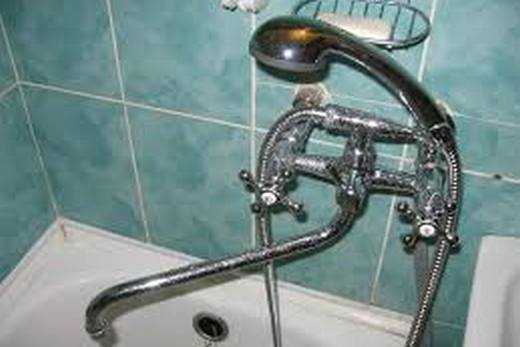

Наружная подводка для смесителя, фото
Жесткая наружная подводка для смесителя

В ванных комнатах, наоборот, смеситель (за исключением тех случаев, когда его ставят на борт ванны) располагается отдельно от раковины – как правило, он обслуживает еще и ванну, и душ, и ставится где-нибудь посредине между раковиной и ванной. В этом случае применяется смеситель с наружной подводкой: сам он крепится, чаще всего, на выносных кронштейнах; ведущие к нему коммуникации располагаются открыто. А иногда смеситель просто-напросто держится на тех трубках, по которым в него поступает вода.

Понятно, что принципиальной разности ни в применяемых материалах, ни в цене между наружным и внутренним типом подводки нет: различия в дизайне и конструктивном оформлении.

Как часто менять?

Дешевая гибкая подводка рассчитана на эксплуатацию при давлении воды до 5−6 атмосфер. Качественная — на 10. В основном все прорывы возникают при гидроударах в системе водоснабжения, когда происходит резкий рост давления воды в трубах.

Специалист советует скептически относится к тому, что написано на бирках товаров из России — их пишут маркетологи, которые за достоверность информации ответственности не несут.

Когда необходима замена

Поменять шланг необходимо, если:

гибкая подводка лопнула. Нарушение оплетки или разрыв внутреннего шланга  приведет к образованию протечки и, как следствие, затоплению помещения. Причинами нарушения герметичности могут быть высокое давление в системе или механическое воздействие;

Нарушение герметичности соединительного шланга

обнаружена течь гибкой подводки в месте соединения со смесителем или водопроводной трубой. Причинами образования протечки могут быть естественный износ прокладки или трещина на штуцере (гайке).

Протечка в месте присоединения шланга

Критерий 1. шланг

Гибкая подводка имеет основную составляющую – шланг из резины или каучука, оплетенный металлической рубашкой. Он производится из экологически чистой резины. При взаимодействии с жидкостью шланг не разлагается и не выделяет токсичные вещества. Поэтому гибкая подводка может использоваться в системах с питьевой водой.

Также он достаточно стоек к влиянию горячей воды. Каучуковый шланг может применяться при установке систем отопления горячего водоснабжения (до 950). Главное перед покупкой – удостовериться, что шланг рассчитан на использование в условиях повышенной температуры. Признак некачественной резины — резкий химический запах. Материал EPDM практически не пахнет.

Критерий 3. соединение

Качественная опрессовка наконечника — хороший показатель надежности всей подводки. Наконечник – один из важнейших частей конструкции. От качества его изготовления и опрессовки зависит срок службы подводки и ее безопасность.

Один из видов брака — слабое обжатие оплетки. Это может произойти или из-за некачественного материала гильзы, или же из-за отсутствия на заводе-изготовителе специального оборудования.

Изготовление наконечников и соединений из низкосортного металла чревато возникновение деформации, быстрому окислению и появлению коррозии, что в итоге приводит к разрушению конструкции. Соединения могут быть:

  • латунные ЛС-59 с покрытием из никель-хрома — служат до 15-20 лет;
  • из нержавейки AISI-304 без защитного покрытия — служат до 15-20 лет;
  • из обычной стали, покрытые никель-хромом — служат до 1-3 года. Чтобы определить тип металла, достаточно поцарапать поверхность оплетки. Если она изготовлена из простой стали, то царапина будет серебристая, а если из латуни – серебристо-желтая.

Критерий 5. штуцер

Заглянув внутрь шланга, можно увидеть штуцер из латуни. Его присутствие – показатель качественной подводки. В контрафактных изделиях штуцеры/ниппели часто изготавливают из пластика, что недопустимо.

Штуцер изготавливают только из нержавеющей стали, простой или никелированной латуни и алюминия.

Нельзя применять при изготовлении ниппеля низкосортный металл, также толщина изделия не должна быть ниже допустимой. В противном случае указанные недостатки приведут к быстрому выходу из строя всей гибкой подводки.

Критерий 6. температура и давление системы

Для правильного ответа на вопрос — как выбрать гибкую подводку для воды — также нужно обратить внимание технические параметры водопроводной системы. Это, прежде всего, давление в трубах и температуры воды. Если подводка не будет соответствовать показателям, то она быстро придет в негодность.

В то время как температуру воды всегда можно определить самостоятельно, то узнать параметры давления в системе – достаточно сложно. Если определить конкретные показатели невозможно, то можно ориентироваться на стандартные цифры, характерные для всех систем водоснабжения.

  • Центральный водопровод — 4 атм.
  • Замкнутая система отопления с циркуляцией теплоносителя — 1,5-3 атм.
  • Централизованное теплоснабжение — 2-4 атм.

В случае теплоснабжения возможны пиковые нагрузки, поэтому при расчетах лучше закладывать в плюс 20-25%.

Критерий 8. габариты

При определении габаритов подводки важно знать два главных параметра:

  • диаметр. При его выборе нужно ориентироваться на предполагаемый расход воды. Стандартные величины для разного оборудования: для монтажа унитаза — 8 миллиметров, для подключения на кухне смесителя — 10 миллиметров, в ванной комнате — 15 миллиметров;
  • длина. Выбирая длину, учитывается расстояние от сантехнического оборудования до трубы водоснабжения. Шланг не должен сильно натягиваться или перегибаться. Любая механическая деформация сократит срок службы подводки.

Недостатки гибких конструкций.

Несмотря на все преимущества, этот тип подводок содержит в себе и плохие стороны. Они выявляются уже при использовании:

  • Слишком сильные скручивания, натяжения и изгибы могут повредить целостность оплетки, что неизбежно приведёт к уменьшению эксплуатационного срока.
  • Монтаж в непосредственной близости от источника открытого огня запрещена
  • Крепёжные детали под воздействием воды и времени постепенно подвергаются коррозии. Что со временем приведет к ремонту смесителя или другой дорогостоящей фурнитуры.
  • Некоторые типы гибких конструкций плохо относятся к воздействию слишком высоких температур.(вода близкая к закипанию)

Нюансы монтажных работ

Надежная и долговременная работа смесителя зависит не только от качества выбранного изделия, умело проведенных монтажных работ, но и соблюдения определенных правил.

  1. Учитывая качество воды в нашей водопроводной системе, которая содержит в себе огромное количество примеси грязи, ржавчины и других мелких частиц, нужно в начале квартирной разводки обязательно устанавливать сетчатый фильтр.
  2. До начала монтажа проверить качество подводки на отсутствие в ней повреждений, состояние резьбовых соединений, качество обжима гильз.
  3. Устанавливая гибкую подводку ее нельзя резко перегибать, переламывать или перекручивать. Радиус изгиба должен превышать диаметр подводки не менее чем в 6 раз.
  4. Нельзя чрезмерно затягивать соединительную арматуру, чтобы не нарушить герметичность или не повредить фитинг.
  5. Обязательно после завершения монтажа нужно проверить всю систему на герметичность. Если в течение 20 минут в местах соединений не происходит протечки, значит все сделано правильно.

Подводки для смесителя являются основной подводящей магистралью к нему холодной и горячей воды. Многообразные конструкционные решения сантехнической арматуры предусматривают к ним определенные подводки. В случае если они отсутствуют в комплекте, их необходимо выбрать самостоятельно.

Качественно выбранная подводка, ее правильный монтаж, обеспечат смесителю долгий срок эксплуатации без проблем, а хозяину отсутствие головной боли от незапланированных ремонтных работ. При этом, способов подключения смесителей довольно много. А, как правило, подводки обладают единым внутренним диаметром, что облегчает монтаж.

Обзор видов, их плюсы и минусы

В настоящее время подводку делят на жесткую и гибкую.

Ориентируемся на качество

Для создания долговечных изделий требуются сложная технология и качественные материалы. Кустарное производство, приводящее впоследствии к авариям, отличается следующими признаками:

  1. Слабое обжатие оплетки из-за отсутствия специального оборудования и использование гильз из низкокачественных материалов.
  2. Низкая прочность и коррозия соединительных элементов.
  3. Быстрое старение технической резины, из которой сделаны шланги и прокладки.
  4. Применение для оплетки обычной оцинкованной проволоки, срок эксплуатации которой не превышает 1 года.

Надежные изделия имеют сопроводительный паспорт. Продукция высокого качества служит 10 лет. Если применяется алюминиевая оплетка, это значение уменьшается в 2 раза. Заявленный срок часто превышается, поэтому важно найти надежного производителя.

Хорошо зарекомендовали себя итальянские и испанские фирмы. Стоит обратить внимание на антивибрационные модели, отличающиеся большим внешним диаметром. Оборудование избавляет от гула в трубах при использовании насосов. Стоимость такой подводки в несколько раз выше, чем у отечественной.

Качественные изделия с большим количеством положительных отзывов выпускают российские фирмы «Акватехника», «Монолит», «Флексилайн». Сильфонная подводка из нержавейки производится под германским брендом WITZENMANN и итальянским PARIGI. Некоторые модели подходят даже для систем отопления. Сильфонные рукава высокого качества помещены в пластиковую изоляцию.

Плюсы и минусы

У каждого материала и оборудования есть свои преимущества и недостатки. Сильными сторонами сильфонной подводки являются:

  • высококачественный нержавеющий материал изделия;
  • подводка не разрушается от гидроударов;
  • длительный срок эксплуатации ввиду надежности конструкции;
  • не боится резкого понижения температуры;
  • изготовлена из гигиенически чистого материала и не представляет угрозы здоровью;
  • сталь не является горючим материалом;
  • способна подавать воду температурой до 250 градусов по Цельсию.

К сожалению, даже такой универсальный материал имеет свои недостатки:

  • течение воды внутри гофрированного металла создает ощутимый шум, особенно при включении нескольких потребителей воды;
  • сильфон не так гибок, как резиновый или резинометаллический шланг;
  • высокая стоимость подводки.

Нарастающего шума и вибрации можно избежать при использовании шлангов большего диаметра либо с рукавом из пластика.

Подбор оптимальных размеров

Как выбрать подводку по размерам? При определении габаритных характеристик подводки необходимо учитывать:

  • диаметр шланга. Определить показатель можно, опираясь на расход воды того или иного сантехнического оборудования. Оптимальным считается: для подключения унитаза – 8мм, для подвода воды к раковине (кухонной мойке) – 10 мм, для ванны – 15 мм;
  • длина шланга. Подводка должна быть подключена таким образом, чтобы шланг не был сильно натянут и не образовывались лишние перегибы. Любой недочет при подключении подводки приводит к снижению срока службы изделия.

Отдельного внимания заслуживает гибкая подводка Гигант. Она отличается от стандартных изделий увеличенным диаметром, а также повышенной сопротивляемостью к механическим воздействиям и нагрузкам. Также Гигант имеет утолщенные стенки, которые еще больше повышают его надежность.

Правила подключения

Подводка в разных системах соединяется через монтажные элементы на концах изделия – накидные гайки и штуцеры. Модель шланга выбирается по его длине, типу подключения и размеру монтажного узла. Фитинги выпускаются с сечением от 0,5″ до 1,5″. Шланг крепится свободно, без натяжения. В противном случае происходит деформация запрессованных соединительных штуцеров.

При разных диаметрах смесителя и трубопровода подводка на одном из концов фиксируется через переходник.

При установке необходимо выполнять правила подключения (СНиП 2.04.01-85).

  • Перед монтажом в подводке осматривается крепление арматуры на концах, проверяется наличие прокладок, качество резьбы и оплетки.
  • После установки в течение получаса нужно проконтролировать стыки: нет ли течи. При появлении капель в местах соединения гайки поджимают.
  • Радиус изгиба должен превышать внешний диаметр более чем в 5–6 раз.
  • Шланг не натягивается и не скручивается при установке.
  • При затяжке не допускается прикладывание избыточного усилия: может быть повреждено уплотнение. Если нет опыта, затяжка делается рукой с последующим небольшим подтягиванием ключом.
  • Шланг не выдерживает действия открытого огня или высокой температуры.
  • Раз в полгода проверяется герметичность крепления и производится внешний осмотр подводки.
  • Чтобы не было электрохимической коррозии, соединяются пары из одинакового металла.
  • Рекомендуется заменять подводку не реже чем через каждые 3–5 лет.

При установке гибкого шланга запрещено:

  1. Использовать его в постоянном проточном режиме.
  2. Устанавливать без прокладок или с механическими повреждениями.
  3. Эксплуатировать изделие при отрицательной температуре.

Правильный выбор смесителя — залог продолжительного и удобного пользования изделием

При приобретении смесителя следует обратить внимание на:

  • материал, из которого он изготовлен;
  • уплотнительные детали;
  • тип излива.

Качественные смесители производятся из бронзы или латуни. Их главное отличие — это желтая шейка излива устройства. Если шейка серого цвета, то смеситель сделан из силумина. Этот материал быстро изнашивается вследствие коррозии.

Уплотнительные элементы должны быть резиновыми. В комплекте к смесителю обязательно должно быть разрезное распорное кольцо излива. Некоторые недобросовестные продавцы утверждают, что его можно не устанавливать. Но это не так. Отсутствие распорного кольца станет причиной расшатывания смесителя и появления течи.

Что касается типа излива, то для раковин лучше приобретать смеситель с поворотным изливом. Это поясняется тем, что моделями, у которых излив не поворачивается, неудобно пользоваться. Зачастую струя воды попадает на край раковины или стекает по ее краю. Да и нельзя будет нормально умываться, когда вода льется в одну точку.

Сильфонная

Более надежными и долговечными являются сильфонные шланги. Их делают в виде чередующихся колец разного диаметра из нержавеющей стали. При производстве заготовку выборочно обжимают, после чего она получает форму гофры, обеспечивающую высокую гибкость.

Подводка выпускается двух типов:

  • с фиксированной длиной;
  • складная.

Первая не растягивается и имеет определенный размер: 20, 30, 40, 50, 60, 70 и 80 см. Для второй указывается диапазон минимальных и максимальных значений: 140–250, 200–355 мм и др. Сильно увлекаться растягиванием не рекомендуется, поскольку это влияет на срок эксплуатации изделия.

Недостатком сильфонного шланга является шум, возникающий при одновременной подаче воды к нескольким потребителям, например к смесителю, унитазу и стиральной машине. Чтобы его не было, рекомендуется приобретать шланги с пластиковым покрытием.

Сильфонная подводка для смесителя

Классический тип гибкой подводки для смесителя – это каучуковая трубка, оплетенная металлической нитью, с закреплёнными концевыми фитингами. Как вариант – трубка из резины EPDM с стальной или алюминиевой оплёткой.

Гибкая подводка для смесителя, фото
Подводка для смесителя гибкая

С помощью гибкой подводки проще подсоединить к коммуникациям нестандартно размещенный смеситель (например, на бортике ванны, в отдалении от выводов внутридомовых магистральных труб и т.п.)

Типичные размеры гибкой подводки для смесителя:

Сильфонная подводка для смесителя, фото
Подводка для смесителя сильфонная

Цена пгн. м подводки такого типа редко превышает 300 руб. Например, гибкая подводка для смесителя «елочка» производства испанской фирмы Mateu стоит 263 руб./пгн. м.

В настоящее время гибкая подводка на основе каучукового или резинового шланга вытесняется сильфонной подводкой для смесителя. Сильфон – это тонкостенная гофрированная трубка, изготовленная из нержавеющей стали, латуни, бронзы. Благодаря гофрам такая трубка легко гнётся и по своей мобильности не уступит каучуковому шлангу.

В сантехнике обычно используют стальные сильфоны с фитингами из латуни или нержавейки (для соединения их с сильфоном используется лазерная сварка – обычной дуговой нержавейка поддается плохо). Поэтому сильфоны часто называют «стальная подводка для смесителя» — по основному конструкционному материалу.

Сильфонная подводка в интерьере санузла, фото
Сильфонная подводка в интерьере санузла

Гибкая металлическая подводка для смесителя ни в чем не уступит жесткой:

  • стандартное рабочее давление – 16 атм.;
  • давление разрыва – более 50 атм.;
  • температура воды – от -40° С до 150° С;
  • срок службы – 25 лет (у гибкой подводки на основе каучукового шланга – 5 лет. Другое преимущество сильфонной подводки – более надёжное крепление фитингов: на резиновых трубках их фиксируют опрессовкой, которая при больших давлениях воды в трубке может дать течь);
  • внутренний диаметр сильфона – 8-12 мм.
Нижняя подводка к смесителю, фото
Подводка ко смесителю нижняя

Сильфонный шланг дороже каучукового оплетенного. Подводка для смесителя «елочка» из двух сильфонов по 50 см (внутренний диаметр 12 мм) будет стоить 500 руб.

Технические показатели

Основными параметрами водопровода являются давление и температура. Стандартные значения давления в разных системах отличаются:

  1. Централизованный водопровод – 4 атм.
  2. Автономное отопление частного дома – 1,5–3 атм.
  3. Центральное теплоснабжение – 2–4 атм.

В централизованных водопроводах характерны колебания давления, поэтому рекомендуется выбирать прочность шланга с запасом 20–25 %. В таблице приведены технические характеристики гибких рукавов с различной оплеткой.

ОплеткаМакс. давление, атмМакс. температура, °СДолговечность, лет
Алюминий5803
Нерж. сталь109510
Нейлон2011015

Сильфонная подводка имеет более высокие показатели, но здесь важно, кто является изготовителем. Шланги компании «АКВАПРОФ» рассчитаны на рабочее давление до 16 атм и температуру до 150 °С, а разновидность «ГИГАНТ» этого же типа обладает повышенной пропускной способностью и выдерживает температуру 250 °С.

Типы гибкой подводки

Для воды используют 2 вида подводки:

Устройство соединительных шлангов

Разобравшись с видами, рассмотрим для общего ознакомления типовую конструкцию гибкой подводки.

Жёсткая подводка для смесителя или сильфонная подводка, размеры гибкой подводки для смесителя
Рис. 7. Конструкция гибких труб для смесителей

Изделие состоит из следующих основных элементов:

  • Уплотняющих прокладок, позволяющих обеспечить герметичность соединения и не допускающих протечки «А».
  • Латунного или стального ниппеля «В».
  • Резинового или каучукового шланга «С».
  • Защитной оплетки из алюминия, нержавеющей стали или нейлона «D».
  • Пресс гильзы (зажимающей ниппель) «Е».
  • Соединительного штуцера (стального или латунного) «F».
  • Накидной гайки «G».

Подводка изготавливается с соединением трех типов: гайка-гайка, штуцер-гайка и штуцер-штуцер. Стандартные размеры для гайки – 1/2“, для штуцера – М10. Иногда может попасться нестандартное подключение, например, штуцер M8 или гайка на 3/8“. В таком случае понадобится соответствующий переходник на кухонный смеситель или другое оборудование.

Длина гибких шлангов может быть от 500 до 2000 мм, советуем подбирать соответствующий размер, чтобы не устанавливать удлиняющие подводки.

Заметим, что штуцер может быть коротким и длинным. Последним более удобно подключать смеситель.

Жёсткая подводка для смесителя или сильфонная подводка, размеры гибкой подводки для смесителя
Подводка с коротким и длинным штуцером

Хромированная подводка для смесителя

Жесткая подводка — это хромированные трубы из отожжённой меди. Медная подводка для смесителя считается лучшей. Трубка из отожжённой меди легко гнётся, с ее помощью легко соединить магистральные трубы со смесителем. Используется особая — пищевая — марка меди.

Хромированная подводка для смесителя, фото
Подводка для смесителя хромированная

К примеру, медные трубки для подводки воды к смесителю производства немецкой компании Kaiser имеют внутренний диаметр 8 мм, наружный – 12 мм и радиус изгиба – 35 мм. Предназначены для работы при давлении в 16 атм., но разрушение трубок происходит при давлении свыше 50 атм. Температура воды – от -50 до 150° С.

Важное заключение видео

Для подключения сантехники металлические трубы применяются все реже. Подвести воду можно с помощью удобных гибких приспособлений, которые легко присоединить своими руками. Но делать это надо с умом.

Mr. Build рекомендует: отнеситесь к выбору и монтажу подводки гибкого типа со всей ответственностью, регулярно меняйте рукав. Внимательно следите за состоянием шланга, целостностью оплетки. Лопнувшая подводка – самая частая причина аварий с затоплением соседей снизу.

Перед покупкой и установкой обязательно посмотрите видео, размещенные ниже. Из них вы узнаете:

  • как правильно выбрать изделие, на что обратить внимание;
  • какие у эластичной подводки есть слабые места;
  • где и как нельзя ее монтировать;
  • как установить гибкий рукав по всем правилам;
  • как определить, что подводку пора менять.
Гибкие материалы:  Привод триммера из чего

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
