Виды и монтаж гибких связей для кирпичной кладки

1. Виды
   • Базальтовые
   • Стальные
   • Стеклопластиковые
   • Металлические
2. Преимущества и недостатки
3. Правила расчёта
4. Инструкция по монтажу

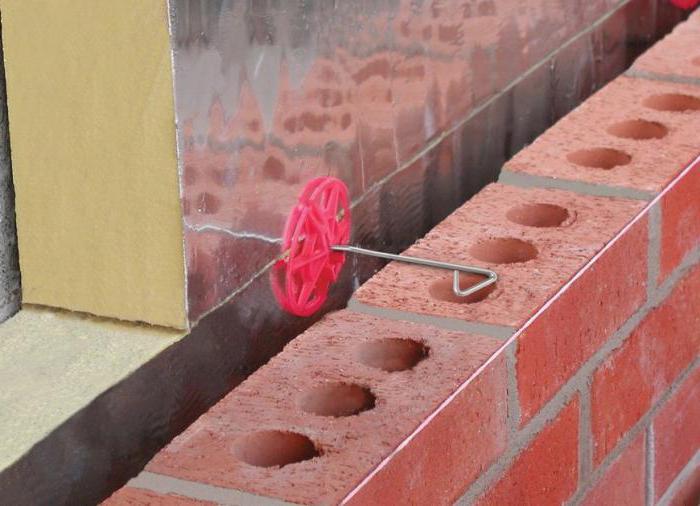

Гибкие связи для кирпичной кладки – важный элемент строительной конструкции, соединяющий несущую стену, утеплитель и облицовочный материал. Таким способом достигается прочность и долговечность возводимого здания или постройки. В настоящее время не используются армирующие сетки, так как они зарекомендовали себя с отрицательной стороны, а применяются специальные металлические стержни.

Внутренние стены строения всегда имеют практически идеально стабильную температуру, из-за того, что на них не влияют внешние погодные условия. Однако, облицовочная (наружная) стена легко может нагреваться в тёплое время до 700 градусов Цельсия, охлаждаться в зимний период до минуса 400 градусов.

Гибкие связи в этот момент позволяют сохранить целостность конструкции и избежать трещин. Армирующие анкеры отлично гнутся, выдерживают растяжение и обладают высокой коррозионной стойкостью. Эти стержни не создают мостиков холода при низкой теплопроводности. Такие характеристики позволяют добиться высокой надёжности и длительного срока эксплуатации здания.

Конструкция представляет собой фигурный стержень из металла длиной от 20 до 65 см. Эти детали позволяют связать между собой все элементы стены, в том числе и облицовочный кирпич и газобетон. Размер выбираемой связки зависит от строительных особенностей, применённых при возведении конкретного здания.

Так, для домов не выше 12 метров рекомендуют использовать стержни с сечением в 4 миллиметра. Для более высоких сооружений, подходят металлоконструкции с сечением в 6 миллиметров.Гибкая связь также имеет на обоих концах утолщение, выполненное из металла.

Это необходимо для более надёжного крепления конструкции, так как они играют роль анкеров, которые прочно фиксируются в швах кирпичной кладки. Песчаные крепежи отлично сочетаются с раствором, применяемым для устройства швов между кладкой. Он обеспечивает крепкую фиксацию гибкой связи. Стены дополнительно защищаются от коррозии.

Строительный элемент применяют для стен с классической кирпичной кладкой, газоблоков и облицовочного кирпича. Производится несколько видов стержней.

Гибкие связи для кирпичной кладки в балашихе

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

Каталог товаров гален

Гибкие связи для кирпичной кладки (диаметр 6 мм)

Область применения

Гибкие связи диаметром 6 мм применяются для кирпичной кладки, как правило в трехслойных кирпичных стенах с внутренним утеплением. Они соединяют между собой несущий и облицовочный слой. При необходимости возможно создание вентилируемого зазора.

Конструкция

Гибкая связь представляет собой стержень круглого сечения с утолщениями из песка на концах, которые выполняют роль анкера при фиксации в швах кладки. Песчаные анкеры обеспечивают адгезию со строительным раствором и дополнительную защиту поверхности от коррозии в щелочной среде бетона. Для создания воздушного зазора применяется защелкивающийся фиксатор из пластика.

Маркировка

БПА-300-6-2П где: БПА — базальтопластиковая арматура, 300 — длина связи, 6 — диаметр стержня, 2П — два песчаных анкера.

Подбор марки гибкой связи

Длина гибкой связи (L) для стены с воздушным зазором подбирается следующим образом: L=90 мм Т 40 мм 90(150)мм где Т — толщина слоя утеплителя, 40 мм — величина воздушного зазора, 90 мм — минимальная глубина заделки гибкой связи в облицовочный слой, 90 мм — минимальная и 150 мм максимальная глубина заделки гибкой связи в несущую стену. Для стены без вентилируемого зазора: L=90 мм Т 90(150)мм.

Установка гибких связей

Количество и расположение гибких связей в многослойных стенах определяется на стадии проектно-сметной документации.

Обычно на 1 квадратный метр глухой стены требуется 4 изделия. При утеплении стен минераловатной плитой шаг базальтопластиковых гибких связей и по вертикали, и по горизонтали составляет 500 мм. При утеплении стен пенополистиролом или пенополиуретаном шаг связей по вертикали равен высоте плиты, но не более 1000 мм, шаг по горизонтали – 250 мм, но не менее шага из расчета 4 шт/кв.м.

Дополнительно гибкие связи устанавливают по периметру проемов, у деформационных швов, у парапета с шагом 30 см и в углах здания.

Минимальная рекомендуемая глубина заделки гибкой связи «Гален» в облицовочный слой и в несущую стену – 90 мм.

Если горизонтальные швы наружного и внутреннего слоев, в которые монтируются связи, не совпадают, то во внутреннем слое связи ставятся в вертикальном шве с тщательной заделкой шва цементно-песчаным раствором.

Технология работ по установке гибких связей должна исключать возможность их расшатывания. Рекомендуется сначала монтировать теплоизоляционный слой и только после этого устанавливать гибкие связи путем их укладки на плиту утеплителя или прокалывания сквозь нее.

Гибкие связи для утепления монолитных зданий (диаметр 6 мм)

Область применения

Гибкие связи диаметром 6 мм с одним песчаным анкером и гильзой соединяют несущую монолитную стену с облицовочным слоем через утеплитель. При необходимости возможно создание вентилируемого зазора.

Конструкция

Гибкая связь представляет собой стержень круглого сечения с песчаным анкером на одном конце и дюбельной гильзой на другом. В основании через утеплитель сверлится отверстие, в которое забивается дюбель, а свободный конец связи с песчаным анкером крепится в кладочный шов облицовочного слоя. Для создания воздушного зазора применяется защелкивающийся фиксатор из пластика.

Маркировка

БПА-300-6-1П где: БПА — базальтопластиковая арматура, 300 — длина связи, 6 — диаметр стержня, 1П — 1 песчаный анкер.

Подбор марки гибкой связи

Длина гибкой связи для стены с воздушным зазором подбирается следующим образом:

L=60 мм Т 40 мм 90 мм

где Т-толщина слоя утеплителя, 40 мм — величина воздушного зазора, 60 мм — минимальная глубина забивки гибкой связи в монолитную стену, 90 мм — минимальная глубина заделки гибкой связи в облицовочный слой. Для стены без вентилируемого зазора L=60 мм Т 90 мм.

Установка гибких связей

Количество и расположение гибких связей в многослойных стенах определяется проектом.

Обычно на 1 квадратный метр глухой стены требуется 4-5 изделий.

Рекомендуемый шаг гибких связей «Гален» и по вертикали, и по горизонтали – 500 мм.

Дополнительно гибкие связи устанавливают по периметру проемов, у деформационных швов, у парапета с шагом 300 мм и в углах здания.

Монтаж гибких связей «Гален» диаметром 6 мм с одним песчаным анкером и гильзой выполняется в следующей последовательности:

1. На закрепленном утеплителе отмечают место сверления отверстия под гибкую связь таким образом, чтобы после установки связи ее конец с песчаным напылением попал в растворный шов облицовочного слоя.
2. В основании через утеплитель перфоратором просверливают отверстие. Важно иметь в виду, что диаметр используемого бура должен составлять 10 мм, а глубина отверстия должна быть на 10-15 мм больше длины гильзы соответствующей марки гибкой связи, но не менее 6 см.
3. Полученное отверстие продувают от пыли грушей.
4. В готовое отверстие вставляют конец гибкой связи с гильзой и забивают ее молотком.
5. Свободный конец связи с песчаным анкером заделывается в кладочный шов облицовочного слоя. Минимальная глубина анкеровки гибкой связи – 9 см.

Гибкие связи для газобетона (диаметр 6 мм)

Область применения

Базальтопластиковые анкеры (гибкие связи) диаметром 6 мм предназначены для соединения облицовочного слоя из мелкоштучного материала (кирпича) к внутренней стене из пористого материала (газобетона). Данный вид композитного анкера из наноструктурированного базальтопластика, заменяющий металлические образцы, не имеет аналогов на отечественном и мировом строительном рынке.

Конструкция

Базальтопластиковые анкеры для газобетона представляют собой стержни круглого сечения диаметром 6 мм с формованным винтовым анкером на конце. Песчаное покрытие обеспечивает лучшую адгезию к кладочному раствору.

Маркировка

БПА-300-6-Газобетон где: БПА — базальтопластиковая арматура, 300 — длина связи, 6 — диаметр стержня.

Подбор марки гибкой связи

Длина гибкой связи (L) для стены с воздушным зазором подбирается следующим образом: L=90 мм Т 40 мм 90 мм где 90 мм — рекомендуемая глубина заделки гибкой связи в несущую стену, Т — толщина слоя утеплителя, 40 мм — величина воздушного зазора, 90 мм — рекомендуемая глубина заделки гибкой связи в облицовочный слой. Для стены без вентилируемого зазора L=90 мм Т 90 мм.

Преимущества

Применение базальтопластиковых анкеров Гален для газобетона обеспечивает ряд преимуществ, как в процессе строительства, так и в ходе эксплуатации. Среди них:

• надежность крепления элементов конструкции;
• повышение энергоэффективности здания, решение проблемы «мостиков холода»;
• улучшение тепло-влажностного режима эксплуатации;
• уменьшение стоимости;
• простота установки за счет снижения количества операций;
• повышение температурной однородности.

Установка гибких связей

Приобретая базальтопластиковый анкер для газобетона, потребитель вместе с высокой прочностью, долговечностью и низкой теплопроводностью получает простоту монтажа и надежность соединения элементов ограждающих конструкций. Монтаж гибкой связи для газобетона выполняется в следующей последовательности:

1. На затвердевшей газобетонной стене отмечают место сверления отверстия под гибкую связь таким образом, чтобы после монтажа гибкой связи в газобетонный блок ее конец с песчаным напылением оказался в растворном шве облицовочного слоя.
2. Высверливают отверстие (диаметр сверла — 10 мм, глубина отверстия — 100 мм).
3. Полученное отверстие продувают от пыли.
4. В готовое отверстие вставляют конец гибкой связи с анкером.
5. При помощи ключа анкер закручивают до упора. При этом анкерная гильза должна быть полностью погружена в газобетонный блок.
6. Возводят облицовочный слой (при необходимости крепят изоляцию).

Рекомендуемая глубина заделки гибкой связи «Гален» в несущую стену и в облицовочный слой – 90 мм.

Количество связей определяется проектом. Обычно на один квадратный метр стены требуется не менее 5 изделий.

Дюбель Гален для крепления теплоизоляции.

Область применения

Дюбель строительный забивной используется для крепления наружной теплоизоляции в фасадных системах различной конструкции, при ремонте или реконструкции зданий и сооружений.

Конструкция

Дюбель состоит из распорного элемента — базальтопластикового стержня, фиксатора и анкерного элемента — гильзы из полиамида.

Маркировка дюбелей

СПД-200-6-60

где: СПД — строительный пластиковый дюбель, 200 — длина дюбеля, мм., 6 — диаметр стержня, мм., 60 — длина анкерного элемента, мм.

Качество

Конструкция дюбеля отличается надежностью и простотой применения. Использование в конструкции базальтопластикового или стеклопластикового распорного элемента делает его прочным и нетеплопроводным и позволяет применять дюбель при креплении теплоизоляционных плит любой толщины. Фасадный дюбель «Гален» (ТУ 57 14 005-13101102–2009) выпускается по ТС 2770–10.

Установка дюбелей для крепления теплоизоляции

Установка фасадных дюбелей «Гален» выполняется в следующей последовательности:

1. В соответствии с проектными чертежами проводится разметка отверстий под дюбели.
2. Отверстия просверливаются перфоратором в основании через утеплитель. Важно иметь ввиду, что диаметр используемого бура должен составлять 10 мм, а глубина отверстия должна быть на 10-15 мм больше длины гильзы соответствующей марки дюбеля.
3. Проводится очистка полученных отверстий от пыли сжатым воздухом.
4. Дюбель в собранном виде вставляется в подготовленное отверстие и забивается молотком. Забивку следует производить до момента, когда плоскость фиксатора сравняется с плоскостью слоя утеплителя.
5. После установки дюбелей производится оштукатуривание поверхности или устройство навесного фасада.

Количество дюбелей на 1 м2 глухой стены — не менее 5-6 шт.

При утеплении стен шаг дюбелей СПД и по вертикали, и по горизонтали — 500 мм.

Монтаж фасадных дюбелей «Гален» возможен при низких температурах. Фиксаторы дюбелей изготовлены из морозостойкого и ударопрочного полипропилена, поэтому при монтаже они не ломаются и не трескаются.

Почему базальтопластик?

Ранее применяемые в качестве связей металлические стержни из-за возникающих «мостиков холода» заменили прочным нетеплопроводным стеклопластиком. Однако, в результате многочисленных исследований было выявлено, что стеклопластик неустойчив в щелочной среде бетона.

Базальтопластик является структурным аналогом стеклопластика, но существенно превосходит его по щелочестойкости и упругости. Является в несколько раз более доступным по стоимости, чем углепластик, при сопоставимых основных физико-механических характеристиках. Базальтопластик обладает прочностью, превосходящей прочность стали. Имеет низкий коэффициент теплопроводности.
