Устройство кровли из гибкой черепицы, крыша из мягкой черепицы

Распространенные ошибки при укладке

Битумная черепица имеет сравнительно небольшой вес и доступна по цене. Благодаря легкости черепицы, у вас будет возможность сделать облегченный вариант фундамента. Получится не очень массивный дом, а это в свою очередь позволит вам сэкономить на строительных материалах и оплате работы.

Среди основных преимуществ этого кровельного материала стоит также отметить следующие:

  • Высокие показатели теплостойкости, морозостойкости и устойчивости к сильному ветру.
  • Высокая переносимость резких перепадов температур.
  • Устойчивость к атмосферным осадкам.
  • Цвет не меняется с течением времени.

https://www.youtube.com/watch?v=Nr4YRGBrE10

Чтобы крыша не была разнооттеночной, нужно использовать сразу несколько упаковок черепицы. Цвет, конечно, не будет одинаковым, но он, по крайней мере, будет однородным. Работа начинается с середины ската. Черепичную плитку следует укладывать вертикальными рядами. Передвигайтесь от центра к фронтам. Важно следить за зазором, который должен составлять 2–3 см между краем черепицы и карнизной плиткой.

Этот момент важно выверить при кладке первого ряда. Для формирования привлекательного рисунка крайнюю часть черепицы второго ряда нужно обрезать. Это делается обычно по центру. При необходимости элементы гибкой черепицы можно срезать по краю карниза. Важно также чтобы эти края, подверженные обрезке, были впоследствии обработаны битумным клеем. Промазывайте клеем полоску, шириной около 100 мм.

Устройство кровли из гибкой черепицы, крыша из мягкой черепицы

Гвозди для крепления гибкой черепицы

Для битумной черепичной плитки следует предусмотреть альтернативный крепеж. К обрешетке ее нужно прикрепить гвоздями. Делается это при укладке соседствующих друг с другом рядов. На один гонт прибивается около пяти гвоздей. Это обусловлено тем, что между собой и к обрешетке со временем битумная плитка приклеится вследствие солнечного тепла.

Согласно СНиП, устройство кровли из гибкой черепицы требует монтажа сплошной обрешетки. Для этого может использоваться шпунтованная или обрезная доска, плиты OSB или листы фанеры. Рекомендуется применять влагостойкую или шпунтованную фанеру. Элементы обрешетки следует укладывать, стыкуя на стропильных ногах. Деформационный зазор между досками или листовым материалом должен составлять 3 мм.

Если шаг стропил не позволяет монтировать обрешетку с использованием цельных листов, параллельно карнизу на стропила набиваются калиброванные доски, и фанера, либо плиты OSB крепятся к ним при помощи саморезов или ершенных гвоздей.

Если угол уклона скатов составляет менее 30°, то на всю поверхность обрешетки монтируется подкладочный ковер. В других случаях предусматривается лишь настил подкладочного покрытия в местах максимального скопления снега. Это позволяет обеспечить надежную гидроизоляцию кровли. Желательно использовать подложки, рекомендованные изготовителем битумной черепицы. В этом случае гарантировано качественное схватывание клеящего слоя гонтов с основанием крыши.

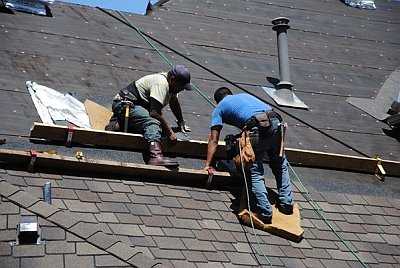

Укладывать мягкую черепицу можно и одному - она легкая

Укладка полимерно-битумной черепицы поверх материала из не модифицированного битума ведет к деформации финишного покрытия, так как подкладочный слой недостаточно эластичен.

Гидроизоляционный ковер на скатах выполняется из рулонных материалов. Монтаж полос начинается от карниза. Укладка ведется на битумную мастику или благодаря самоклеящемуся слою. Рекомендуемый нахлест в продольном направлении – 150 мм, в поперечном – 100 мм. Важно каждую полосу дополнительно крепить по верхнему краю и по бокам оцинкованными кровельными гвоздями с широкими шляпками. Шаг крепежа – 220-250 мм.

Для дополнительной гидроизоляции сложных мест рекомендуется применять самоклеящуюся битумно-полимерную мембрану. Вдоль карнизного свеса и фронтонных торцов укладывается полоса шириной, соответствующей ширине свеса плюс 600 мм. В ендовах ширина кровельного ковра должна составлять 1 метр: по 500 мм от оси ендовы в каждую сторону. Желательно монтировать мембрану сплошной полосой, без стыков. При необходимости стыковки величина нахлеста должна составлять не менее 300 мм.

Рулоны битумных покрытий – это усовершенствованный рубероид. Они крепятся методом наплавления на подготовленную поверхность крыши. Более новый вид рулонных кровель – полимерные мембраны. Эти покрытия приклеиваются на крышу полностью либо частично (в местах стыковки).

Рулонные материалы выгодно использовать для больших промышленных строений, так как они отличаются быстротой монтажа и относительно небольшой стоимостью. Уклон крыши для рулонов – 3-9 градусов.

В отличие от битумных рулонов, черепица имеет более совершенные характеристики и выпускается в гонтах (полосы, плитки). Свободная сторона плиток оформлена в форме черепицы, чтобы создавать визуальный эффект керамического покрытия.

Главное преимущество гонт – их можно укладывать на поверхности с любым уклоном, что особо важно для кровли частных домов. Клеятся плиты, начиная снизу, верхними краями. Дополнительно гонты закрепляются саморезами. Когда солнце нагревает поверхность битумной черепицы, пластины сплавляются, образуя сплошную герметичную поверхность.

Это жидкий вид кровли. Материал поставляется либо сразу в жидком виде, либо требует разогрева до определенных температур. Мастики заливаются на армирующую сетку и доводятся до застывания, образуя монолитную поверхность. Такой тип кровли имеет отличные характеристики, но подходит только для плоских крыш, поэтому о нем подробно говорить мы сегодня не будем.

Перечислим главные достоинства мягкой кровли:

  • Гибкость и эластичность кровельного материала. Это свойство позволяет крыть сложные крыши с минимальным расходом покрытия, практически без отходов и дополнительных швов;
  • Простота монтажа. Битумные материалы очень просты в укладке. Легкие плитки или рулоны вы сможете поднять на крышу и расстелить самостоятельно. Технологию монтажа может освоить любой хозяин, у которого появится такое желание;
  • Минимальное утяжеление крыши. Материал легок по весу. Это снижает нагрузку на стропильную систему;
  • Отсутствие шумовых эффектов, как, например, у профнастила. Дождь, град и ветер практически не слышны при контакте с мягкой кровлей;
  • Доступность и простота ремонта кровли при необходимости. По битумной черепице легко передвигаться, так как она не скользит. Если пришел в негодность какой-либо участок покрытия, можно заменить только его, не затрагивая большие площади;
  • И, нельзя не отметить практичность и долговечность покрытия. Битумные материалы выдерживают температурные перепады и механические воздействия, многие годы не теряют качества и декоративности.

К некоторым сложностям, возникающим при выборе мягкой кровли, можно отнести повышенные требования к обрешетке (она должна быть сплошной и идеально ровной) и возможные дополнительные расходы на материал (есть дорогие и более дешевые покрытия). Еще один недостаток – горючесть битумной черепицы. Однако современные технологии позволяют снизить и этот фактор риска.

Устройство мягкой кровли заключается в укладке битумных пластин или рулонов на подготовленное основание. Этапы и особенности монтажа материалов мы опишем максимально подробно.

Рассмотрим оптимальный кровельный пирог под гибкую кровлю:

  1. Стропильные ноги стандартных размеров и крепления;
  2. Утеплитель для крыши (если вы делаете теплую кровлю);
  3. Кровельная пароизоляционная пленка;
  4. Доски контробрешетки, уложенные перпендикулярно стропилам;
  5. Обрешетка плитами OSB или фанеры;
  6. Специальный подкладочный материал под черепицу – подкладочный ковер;
  7. Мягкое кровельное покрытие;
  8. Водостоки, коньки и прочие завершающие детали.

кровля из битумной черепицы

Изнутри крышу утепляют любыми материалами и выполняют чистовую облицовку. Рассмотрим все этапы по порядку.

На этом этапе необходимо произвести расчет стропильной системы, приобрести все необходимое для кровельного пирога и подготовить инструменты.

Вам пригодятся: карандаш, рулетка, складной метр, нож для мягкой черепицы с прямым и крючкообразным лезвием, отбивка, молоток, строительный пистолет, шпатель для мастики, тепловой строительный фен, ножницы по металлу, шуруповерт.

Монтаж утеплителя помогает установить оптимальный термальный режим внутри здания и предотвратить потери тепла из жилого помещения. Перед укладкой утеплителя необходимо сформировать черновую подшивку изнутри – деревянные планки поверх пароизоляционной мембраны. Выбор вида материала и толщина утепляющего слоя зависят от климата и особенностей постройки. Для жилых домов средней полосы России, например, специалисты чаще используют минеральную вату слоем в 20 см.

В тело стропил укладывают несколько слоев материала с разбежкой швов для лучшего утепляющего эффекта. Листы стыкуют вплотную, чтобы не было щелей. Толщина слоя на этом этапе должна составить 15 см. Далее монтируем брус 50х50 мм перпендикулярно стропилам (шаг 50-60 см). Между брусьями укладывается финальный слой теплоизоляции – 5 см. Такая технология исключает мостики холода.

Разметка

При обустройстве кровли мягкой черепицей следует в первую очередь отталкиваться от условий температуры, поскольку структура материала требует особого подхода. Наибольшую прочность соединения элементов гонта между собой обеспечит только высокая температура, солнце и отсутствие каких-либо осадков, а монтаж гибкой черепицы зимой выполнять не рекомендуется, поскольку это может повлечь за собой отпадание немногим ранее приклеенной черепицы (прочитайте: “

Монтаж мягкой черепицы – необходимые материалы

“). Иногда в холодную погоду допускается применение термофена для подогрева листов покрытия. Можно также отапливать прилегающее мансардное (чердачное) помещение.

Проблема, вызывающая протечку или повреждениеОписание
Плохое закрепление настилаПри прогибе или деформации настила крепеж может выгнуться и повредить пластины черепицы, вызывая протечки
Игнорирование пароизоляцииЭто приводит к попаданию влаги в утеплитель и разрушению конструкции кровли
Неправильная укладка мягкой кровли в первом рядуЕсли есть совпадение между стыками пластин в стартовом и первом рядах, то это неизбежно вызовет протечку в районе нижней части ската
Плохое закрепление пластинПри слабом креплении пластин порыв ветра легко поднимет и сорвет пластину. Чтобы избежать этого, необходимо правильно располагать гвозди: они должны монтироваться через полосу крепежа над клейкой линией, прикрываемой лепестками
Перегиб пакета с кровлейЕсли при монтаже положить пакет с пластинами не на ровную поверхность, то он деформируется, а слои кровли разделятся. Упаковки необходимо класть на плоскую поверхность
Клейкая полоса на пластинах идет непрерывноВ таких конструкциях вода не получает выхода, попадая под пластину сбоку, от чего движется в сторону к стыкам между кровлей. Обычно это места рядом с дымоходами, ендовами или внутренними водостоками
Непродуманная конструкция крышиПри неправильном проектировании крыши могут проявиться следующие проблемы: неверное расположение ендов или водосточных желобов, слуховых окон, дымоходов. Решить эту проблему сложно, поскольку она появляется еще при строительстве. Но места протечек обнаружить необходимо
Плохое качество гидроизоляции дымоходаПеред тем как приступать к исправлению данной проблемы рекомендуется проверить кладку на наличие выпавших кирпичей. Распространенная ошибка, вызывающая протечку: отсутствие отбортовки фартуков при кладке
Низкокачественное покрытие ендовБольшинство пленок, предлагаемых на рынке, имеют срок эксплуатации в 5-7 лет, что явно не совпадает с кровлей, способной простоять 50 лет. Поэтому по правилам монтажа необходимо применять качественную водонепроницаемую пленку в сочетании с металлическим фартуком

Распространенные ошибки при укладке

Битумная черепица была разработана в США в начале прошлого века. С тех пор её технические характеристики были усовершенствованы, и теперь она пользуется большой популярностью при обустройстве крыш.

Представляет собой основу (стеклохолст), которая устойчива к бактериям. Основа пропитывается битумом (обычным или модифицированным СБС-полимерами), придающим ей эластичность и морозостойкость. Сверху черепицу покрывают защитно-декоративным шершавым базальтовым гранулятом, который препятствует проникновению УФ-лучей и воды, придаёт текстуру.

Весь процесс производства состоит из следующих этапов:

  • Стекловолокно два раза пропитывают битумом в специальном аппарате.
  • На высохшее полотно наносится гранулят.
  • На изнаночную сторону клеят пленку, для предотвращения слипания гонтов в упаковке.
  • Охлаждают и наносят клейкие пленки для легкого монтажа.
  • Далее полотна нарезают и упаковывают.

крыша из гибкой черепицы

Основные преимущества продукции компании Икопал:

  • Удобный монтаж (внутренняя часть профиля сформирована продольными полосами).
  • Надежная стыковка (по краям гранулята наносят дополнительный вяжущий слой полимера).
  • Увеличенная прочность (за счет технологии Syntan – покрытие термостойким слоем).
  • После установки стропильного каркаса на его внутренней стороне укладывают пароизоляционный материал. Это помогает защитить конструкцию от поднимающихся вверх паров. При монтаже пароизоляции нельзя допускать образование зазоров и провисаний, места стыков полос необходимо проклеить двухсторонним скотчем. Фиксацию пароблокирующего слоя можно проводить специальными планками, которые в дальнейшем могут использоваться для крепления внутренней обшивки мансардного этажа.
  • Далее между наслонными стропилинами фиксируют контробрешетку, который будут поддерживать теплоизоляционный материал. После их установки переходят к укладке утеплителя, в качестве которого чаще всего используется минеральная вата. Теплоизоляция монтируется в два слоя, при этом второй слой должен обязательно перекрывать швы первого ряда. Это же правило соблюдается при утеплении с большим количеством слоев.
  • Поверх утеплителя выполняют укладку ветрозащитной пленки или специальной мембраны, которая имеет свойство пропускать воздух, но при этом препятствует проникновению влаги к нижним слоям конструкции. Монтаж гибкой черепицы предполагает использование сплошной обрешетки из достаточно легких материалов, таких как влагостойкая фанера или ориентировано-стружечная плита. Монтаж элементов в этом случае требует обязательного наличия зазоров между плитами до 5 мм. Это не допустит деформации элементов обрешетки при повышении уровня влажности.
  • Монтажные работы рекомендуется выполнять только  сухую погоду при температуре не ниже 5 градусов. Перед непосредственной укладкой кровельного покрытия на обрешетке закрепляют специальную подкладку. При этом в первую очередь застилают нижнюю часть крыши, а затем поднимаются вверх. Полотна укладывают внахлест, промазывая стыки битумной мастикой. Далее монтируют карнизные и торцевые планки, а после этого начинают монтаж гибкой черепицы.
  • Монтажные работы по укладке элементов мягкой кровли могут выполняться разными способами, это зависит от формы используемых плиток. Для каждого вида производителем составляется подробная инструкция, которая вкладывается в упаковку. Монтаж плиток выполняется в строгом соответствии с инструкцией.
  • Чтобы создать цветовой баланс на крыше из гибкой черепицы, необходимо перемешать плитки из всех приобретенных коробок. Укладка первого ряда должна выполняться поверх карнизной планки, поэтому следует использовать специальную коньково-карнизную черепицу или отрезать фигурную часть нескольких планок. Монтаж следует начинать в центре ската.
  • Укладка второго ряда также начинается в центре, но по отношению к предыдущим элементам должно быть смещение на пол-лепестка в какую-либо сторону. Выполняя фиксацию, важно чтобы нижний край укладываемого ряда и вырез предыдущих плиток совпадали. Для крепления элементов мягкой кровли используются специальные кровельные гвозди с большими круглыми шляпками.
  • Особенно внимательно следует выполнять монтаж плиток в местах примыкания к трубе, вентиляционному выходу, коньку и мансардным окнам. Несоблюдение элементарных правил укладки в этом случае становится причиной образования протечек.
  • В процессе монтажа плитки, уложенные друг на друга, под собственным весом склеиваются в единое полотно, надежно защищающее строение от неприятных сюрпризов погоды.
  • Приобретая кровельный материал, следует подумать о небольшом запасе. Дело в том, что крыша сложной формы предполагает наличие ендов, переломов и различных декоративных элементов, в этих местах требуется подрезка и подгон элементов. В результате образуется до 5% отходов. Кстати на крыше с ровными скатами отходы практически не остаются.

В ендовах кровлю обрезают для открытия полоски ковра, имеющей ширину 150 мм.

Перед укладкой мягкой черепицы на коньках следует подготовить подмости, которые помогут упростить работу. Для получения коньковой черепицы достаточно разделить карнизную в трех местах перфорации, а затем согнуть пополам полученные элементы.

Такая кровля крепится короткой стороной вдоль конька с нахлестом в 50 мм с помощью четырех гвоздей.

ОСТОРОЖНО!

Не стоит забывать о нанесении клея на лепестки в местах крепления после демонтажа подмостков.

А теперь рассмотрим, как класть мягкую кровлю вокруг печной трубы.

Разметка

Сверху вниз (либо наоборот), желательно с краю, откуда будут укладываться гонты, чертят параллельно две прямые, сохранив между ними расстояние в 50 см. Затем перпендикулярно к ним отмечают линии рядов с шагом 25 см.

Процесс укладки

Устройство кровли из гибкой черепицы, крыша из мягкой черепицы

Начинают монтаж с нижнего края ската.

Ряд 1. Есть два варианта.

  • уложить гонты вверх тормашками;
  • использовать специальную самоклеящуюся полосу, правда, обходится она значительно больше – почти вдвое. Этот ряд должен ориентирован относительно ската.

Ряд 2. Начиная с этого ряда, укладку продолжают, следуя разметке. Гонты с нижней стороны снабжены защитной пленкой. Ее снимают непосредственно перед наклеиванием и придавливают к основанию. Закрепляют черепицу при помощи особых луженых либо обмедненных гвоздей, снабженных широкой шляпкой.

Совет

Забивают их по краям и посередине каждого из гонтов так, чтобы можно было закрепить сразу два ряда. Причем выступающие формы каждого из последующих рядов должны закрывать шляпки крепежных элементов предыдущих. На каждый погонный метр битумной черепицы необходимо по четыре гвоздя.

Последующие ряды укладывают со сдвигом в полметра. При необходимости нужно проследить, чтобы лепестки каждого последующего ряда расположились между теми же элементами предыдущего.

Принцип фиксации гонтов остается одинаковым, независимо от ряда.

Это была базовая часть инструкции по монтажу гибкой черепицы Шинглас, деке и мягкой черепицы от других производителей. Например, монтаж черепицы гибкой tilercat прима выполняется по тому же принципу.

Битумные кровельные материалы нового поколения широко используются для обустройства крыш благодаря следующим качествам:

  • высоким гидроизоляционным параметрам;
  • теплоизоляционными характеристиками;
  • удобству монтажа;
  • звукоизоляционным и шумопоглощающим качествам;
  • пожарной безопасности;
  • устойчивости к температурным перепадам;
  • неподверженности биологическому разрушению.

состав кровли из мягкой черепицы

До недавнего времени покрытия, выполненные на основе битума, имели относительно небольшой эксплуатационный срок, так как битум обладает малой эластичностью и растрескивается под воздействием атмосферных влияний и перепадов температур. Картонная основа кровельного покрытия первого поколения склонна к гниению под воздействием влаги. Современные материалы на битумной основе лишены этих недостатков.

В качестве основы сегодня применяются стекловолоконные и полимерные материалы. Создание битумно-полимерных композиций позволило значительно улучшить физико-технические показатели кровельных материалов и в несколько раз продлить срок их службы.

Битумная черепица представляет собой штучный материал для монтажа мягкой кровли. В качестве основы, обеспечивающей механическую прочность элементов, используется нетканый стеклохолст – за счет хаотичного расположения волокон материал лучше пропитывается битумным составом и не дает ему вытекать под тепловым воздействием солнца.

Полимерно-битумный состав для штучной плитки обладает необходимой эластичностью для того, чтобы не застывать до хрупкого состояния при отрицательных температурах воздуха.

Защитно-декоративная посыпка выполнена из цветных минеральных гранул. Внешний слой позволяет защитить полимерно-битумный наполнитель от механических повреждений, воздействия ультрафиолета. Кроме того, посыпка отражает значительную часть солнечных лучей, защищая кровельную конструкцию от перегрева.

  • подкладочный ковер, который может быть представлен любым битумным рулонным материалом при условии, если крыша из гибкой черепицы является новой. Для старой кровли можно применять и уже бывший в использовании рубероид;
  • ендовый ковер, роль которого выполняет битумный материал с применением полимеров, необходимый для защиты от влаги примыканий к стенам и труб вентиляции.
  • кровельный герметик или мастика;
  • строительный термофен;
  • нож для разрезания материала;
  • три вида гвоздей: обычные, кровельные и оцинкованные;
  • строительные планки, требующиеся для обработки примыканий, карниза и фронта.
  1. Изначально с внутренней стороны кровли необходимо закрепить пароизоляционную пленку. Материал крепится к стропильным ногам при помощи гвоздей, а к торцам – деревянными планками. Пленочные полосы соединяются при помощи скотча.
  2. После этого уже с внешней стороны нужно уложить утеплитель, для фиксации которого принято использовать деревянные бруски.
  3. На утеплитель укладывается пленка, защищающая кровлю от ветра. Для ее крепежа применяют контр-брус, к которому и нужно будет прибивать обрешетку.
  4. Уже после этого укладываются доски, стружечно-ориентированная плита или фанера. Закрепляют материал с помощью гвоздей, оснащенных широкой шляпкой, или саморезами.
  1. Изначально выполняется обустройство подкладочного ковра. Его необходимо расстелить и прибить по следующим участкам крыши: – карниз;
    – фронтонный свес;
    – ендовы;
    – конек;
    – места излома кровельного ската.

    При условии, если уклон крыши составляет более 20 градусов, подкладочный ковер должен застилать всю кровельную площадь. Начинать работу нужно снизу, а относительно обрешетки ковер должен иметь перпендикулярное расположение. Прибивается он внахлест (ширина – 15 сантиметров) с фиксирующим шагом в 20 сантиметров. Важно, чтобы каждое из соединений было тщательно обработано при помощи битумной мастики или специального кровельного герметика. На расстеленный ковер прибивают карнизную планку, предназначенную для защиты обрешетки от влаги. Если возможности сделать это нет, то карнизную полосу просто заворачивают под обрешеточное основание. Прибивают ее при помощи оцинкованных гвоздей с соблюдением шага в 5 сантиметров.
    монтаж кровли из гибкой черепицы

  2. Затем выполняются работы по устройству фронтона. К нему также необходимо прибить торцевые планки, которые призваны обеспечить деревянной обрешетке защиту и отводить влагу вниз от конька. После их установки можно приступать к монтажу коньково-карнизных полос покрытия, которые могут быть представлены просто мягкой черепицей с обрезанными крайними частями. Прибивают их гвоздями стык в стык, отступая от края 2,5 сантиметра. Эти участки рекомендуется обработать мастикой на основе битума, с ее же помощью крепятся и свободные края. На данном этапе работы стоит также заняться креплением элементов водоотвода – кронштейнов, которые применяются под желоб водостока.
  3. Гибкая кровля монтаж которой отличается некоторыми особенностями, требует укладки ендового ковра. Его нужно стелить поверх основного, то есть вторым слоем. Этот ковер должен располагаться в участках примыканий, углублениях и иных местах, оптимально подходящих для скопления излишков влаги. Крепление его производится при помощи оцинкованных гвоздей с шагом в 10 сантиметров, а края обрабатываются битумной мастикой. Если есть возможность, то клей лучше использовать особый – водостойкий.
  4. Именно после выполнения всех этих процедур стоит приступать непосредственно к укладке гибкой черепицы. Материал должен быть из разных упаковок, поскольку листы в них имеют разный оттенка. После окончания установочных работ под воздействием солнца материал постепенно приобретет равномерный цвет. Начинать укладку нужно снизу центрального участка ската. Клейкую часть материала нужно лишить защитной пленки, а покрытие плотно прижать к основанию. Сверху его необходимо прибивать с помощью 4-х гвоздей, отступив от коньково-карнизной полосы 4 – 5 сантиметров. Лепестки материала при этом должны полностью перекрывать перфорацию полосы, расположенной ниже. С краев фронтонной линии покрытие следует подрезать до необходимой длины и обработать мастикой.
    гибкая черепица инструкция

  5. Крайне важным моментом является также и пересечение с системами дымохода и вентиляции. На этом участке ковер подкладки должен быть установлен изначально. Вентиляционную основу следует обработать битумной мастикой. Далее необходимо выбрать один из фрагментов гибкой черепицы и проделать в нем соответствующее устройству вентиляции отверстие (прочитайте: “Битумная черепица: технология укладки, установка и монтаж“). После окончания укладки покрытия основание нужно еще раз обработать мастикой.
  1. Изначально выполняется обустройство подкладочного ковра. Его необходимо расстелить и прибить по следующим участкам крыши:
  • подкладочный ковер;
  • рядовая черепица;
  • металлические планки;
  • битумный клей;
  • ендовой ковер;
  • коньково-карнизная черепица;
  • кровельные гвозди;
  • уплотнители выводов;
  • шурупы.

Изготовление базиса

Перед укладкой черепицы следует подготовить базис под нее. Она кладется сверху каркаса, который бывает сплошным либо решетчатым. Как правило, базис под битумную черепицу изготавливается из древесины. Решетчатый каркас лучше всего сделать из строганной хвойной доски в 20–25 мм. Чтобы сделать сплошной базис сгодится влагостойкая ДСП или фанера, шпунтовые и обрезные доски. Их прикрепляют к стропилам саморезами/гвоздями.

Чтобы увеличить срок эксплуатации всех древесных элементов, перед монтажом их нужно пропитать антисептиком. Чтобы выполнить монтаж крыши максимально точно нужно предварительно рассчитать дистанцию установки стропил и толщину доски, используемой для каркаса. Например, если интервал монтажа равняется 60 см, то нужно взять доску, имеющую толщину 20 мм. Соответственно если 90 см, то толщина увеличивается на 3 мм и т. д.

Условия монтажа

Устройство кровли из гибкой черепицы, крыша из мягкой черепицы

Инструкция по монтажу черепицы из битума регламентирует температурный режим работы с материалом. Укладку рекомендуется производить при температуре воздуха свыше 5 °С. Гонты – элементы, из которых состоит гибкая черепичная кровля, соединяются с поверхностью основы не только при помощи металлического крепежа, но и благодаря специальному самоклеющемуся слою на нижней стороне.

Если монтаж гибкой черепицы выполняется в прохладную погоду, сцепление листов может оказаться недостаточно прочным. Чтобы разогреть клеящий слой гонта, можно использовать тепловоздушную горелку (строительный фен). Также практикуется укладка материала на битумную мастику. Но могут возникнуть сложности с монтажом конькового покрытия, так как материал требуется изогнуть.

Если кровельные работы приходится выполнять в прохладную погоду, упаковки с черепицей следует около суток выдержать в теплом закрытом помещении.

При необходимости укладки кровельного настила из битумного штучного материала в мороз, на крыше сооружения обустраивается небольшое замкнутое пространство – монтируется реечный каркас, обтянутый полиэтиленовой пленкой. Для создания необходимой температуры внутри ограниченного объема применяются тепловые пушки.

Под основанием для монтажа битумной штучной кровли подразумевается стропильная система со сплошной обрешеткой. Чтобы обеспечить правильное функционирование кровельного пирога, с внутренней стороны стропильных ног монтируется пароизоляционная мембрана. С внешней стороны укладывается утеплитель и крепится диффузионная мембрана, которая отводит влагу из теплоизоляционного слоя и не пускает ее внутрь. Вдоль стропильных ног поверх мембраны набиваются рейки контробрешетки.

6

Укладка мягкой черепицы требует ровного сплошного основания, выполненного из обрезной либо шпунтованной доски или листовых материалов – плит OSB, влагостойкой фанеры. Влажность материала для обрешетки не должна превышать 20% .

Листовой материал укладывается длинной стороной параллельно карнизу. Доски должны перекрывать не меньше двух прогонов и крепиться к каждой стропильной ноге. Стыковка элементов обрешетки выполняется на опоре, при этом стыки соседних рядов обрешетки должны располагаться на разных опорах.

Важно оставлять деформационный шов между элементами обрешетки – древесные материалы меняют свои линейные размеры под воздействием температуры и влаги.

Кровельный пирог, в состав которого входит битумная черепица, должен хорошо вентилироваться. Это позволит заметно снизить образование льда на поверхности в зимний период, так как уменьшится передача тепла от помещений дома кровельному покрытию. Летом вентиляционный зазор, высота которого должна составлять не менее 5 см, снижает температуру внутри кровельного пирога, в результате чего меньше перегревается мансардное помещение.

Подкладочный слой

Монтаж гибкой черепицы требует использования специального подкладочного материала. Штучное битумное покрытие используется на скатных крышах с углом наклона ската не менее 12°. Если уклон скатов составляет 12-30°, по всей поверхности сплошной обрешетки крепится гидроизоляционная подкладка. Угол уклона более 30° требует монтажа гидроизоляционного материала в ендовы, по карнизу, над трубами дымохода и вентиляционными скатами, в местах примыкания кровли к стенам, вокруг окон мансарды. Это позволяет надежно защитить места, где высока вероятность скопления снега и льда.

5

Принцип монтажа подкладочного слоя зависит от его особенностей. Композитный материал из полимерной пленки и битумного наполнителя является самоклеющимся: его аккуратно настилают на обрешетку и прикатывают валиком, чтобы обеспечить плотное сцепление и убрать возможные пузыри. Гидроизоляционный материал из полиэстера укладывается с применением битумной мастики и дополнительно крепится в верхней и боковой части с шагом 20 см гвоздями с широкими плоскими шляпками, которые затем обрабатываются мастикой.

Технология укладки мягкой черепицы предусматривает определенные принципы монтажа подкладки в местах вероятных протечек. Ширина гидроизоляционного слоя составляет :

  • для ендов – по 500 мм от ее оси в каждую сторону;
  • для конька – по 250 мм;
  • для торцевых и карнизных свесов – 400 мм.

Чтобы обеспечить герметичность мест нахлеста, их промазывают битумной мастикой.

Система вентиляции под мягкую черепицу

Вентиляция мягкочерепичной кровли обустраивается обычно за счет конька. Он укладывается на ребристый профиль. Если пропускной способности конька недостаточно, то следует произвести монтаж на поверхности кровли вентиляционных элементов. Это своеобразный профиль с ребрами, которые расположены на расстоянии 2 см друг от друга. Вентиляционные элементы закрепляются гвоздями к базису кровли после закрепления черепицы.

Для обеспечения воздухообмена и предотвращения конденсата нужно позаботиться о вентиляционной системе. Она в разы увеличит срок службы конструкции и убережет ее от гниения, образования сосулек и наледи в зимний сезон.

Для организации естественного проветривания чердака рекомендуется делать отверстия для вентиляции равномерно по всей протяженности конька под свесом карниза, а вытяжку – в верхней части кровли.

В систему вентиляции входят выходы, продухи, располагающиеся в свесах карнизов и специальный зазор. Последний представляет собой промежуток между гидроизоляционным слоем и основанием. Зазор должен быть равен 5 см и более.

Монтаж планок

Для защиты обрешетки от дождевой влаги монтируются фронтонные и карнизные планки. Установка карнизных планок (капельников) выполняется поверх подкладочного слоя. Инструкция требует монтажа элементов с нахлестом не менее 200 мм. Крепежные элементы должны располагаться зигзагом (в шахматном порядке) с шагом 10 см.

Гидроизоляционный ковер ендовы укладывается после установки планок на скаты. Цвет ковра подбирается с учетом цвета битумной черепицы. Материал фиксируется гвоздями с шагом 10 см. При наличии вертикальных конструкций на скатах кровли, вокруг них также укладывается гидроизоляционное покрытие.

1

Если обустройство узла прохода дымохода через кровлю планируется выполнить после монтажа финишного покрытия, при планировании крыши следует отметить место, где он будет располагаться.

Как правильно подготовить кровельную систему под монтаж мягкой черепицы можно узнать из тематического видео.

Монтаж гидроизоляции

Гидроизоляция призвана защитить дом при протекании черепицы. При условии наклона ската 18º и больше, изоляционный материал должен быть расположен параллельно карнизным и торцам крыши. Почему? Дело в том, что в этих местах существует высокий риск протекания. Ввиду этого важно осуществлять укладку гидроизоляции не менее, нежели на 40 см от края. Кроме того, следует провести гидроизоляцию конька. Монтаж изоляционного материала должен осуществлять на 25 см с каждой стороны конька.

Если уклон крыши имеет 12–18º то по всей ее поверхности нужно уложить еще один подкладочный слой. При этом работы нужно начинать снизу-вверх. Слои чеерпицы укладываются внахлест. Крепится гидроизоляция гвоздями, которые должны иметь величину шляпки больше обычной с оцинкованной поверхностью. Частота забивки гвоздей – через каждых 20 см.

Установка карниза, торцевых частей и ендовы

Для надежного сцепления с основанием перед укладкой плитки стелется изоляционный ковер – специальный подкладочный слой, крепящийся сверху-вниз на торцах, карнизных свесах и ендовах.

В качестве крепежа применяют саморезы для мягкой кровли, а именно кровельные гвозди, располагающиеся с шагом в 200 мм.

При выборе изоляционного ковра следует отталкиваться от угла кровли. При кровельном угле в 180 и более можно остановиться на подкладке в местах с большой вероятностью протечек: коньках и ендовах, в местах печных труб или зонах-примыкания к вертикальной стене, которые усиливаются на 250 и 500 мм соответственно.

При этом для первых ширина составляет 400 мм, а для вторых требуется оборудования слоя с двух сторон.

8

Угол уклона в 12-180 требует укладки изоляционного ковра по всей площади. Монтируется он снизу-вверх в параллельном направлении от карнизного свеса. В поперечном направлении нахлест должен быть минимум 100 мм, а в продольном – 150 мм и выше.

ОБРАТИТЕ ВНИМАНИЕ!

Чтобы добиться хорошей герметичности конструкции можно обработать места нахлеста битумной мастикой.

Ендовой ковер

Для защиты кровельной системы от климатических осадков на ендова наносится изоляционный слой, подбирающийся под цвет черепицы и прибивающийся гвоздями.

Для защиты краев обрешетки от дождевой влаги и снега используют металлические планки – капельники (карнизные) и фронтонные. Карнизные планки ставятся на подкладку, располагающуюся на свесах, а фронтонные – на подкладочный слой в кровельных торцах.

Обе разновидности крепятся с помощью гвоздей с шагом в 100 мм и зигзагообразным расположениям. В местах стыковки планок делают нахлест в 20 мм и более. О монтаже других доборных элементов можно прочитать по ссылке.

По завершении данного этапа можно переходить к основным работам – укладка мягкой кровли.

При работе с таким материалом, как битумная черепица технология укладки предполагает подготовку поверхности, необходимой для закрепления на ней материала для кровли. Вариантов устройства такой поверхности два: она может быть представлена в виде или сплошного настила, или как обрешетка под битумную черепицу. Материалом может выступать различное сырье, но преимущество зачастую отдается древесине.

3

Чтобы соорудить сплошной настил в качестве основания под мягкую черепицу, можно использовать устойчивую к влаге фанеру, стружечную плиту, обрезные или шпунтованные доски. Выполняя монтаж, необходимо оставлять расстояние между отдельными частями, равное 3 миллиметрам. Делается это для того, чтобы компенсировать расширение под воздействием температуры при ее изменениях. Крепить фанеру по краям нужно при помощи саморезов или ершенных гвоздей.

Серьезную нагрузку на кровельный материал, на саму крышу и ее элементы оказывают и различные природные явления, такие как снег, ветер и др.

укладка битумной черепицы инструкция

Проектировать всю конструкцию необходимо в соответствии с силой и направлением доминирующих в конкретном районе ветров, со средним количеством выпадающего снега и другими подобными факторами. Поэтому вся эта информация должна быть использована для того, чтобы выбрать необходимую толщину стропильных ног с верным шагом. Это даст возможность всей кровле стойко переносить любую непогоду и не поддаваться на возникающие нагрузки.

Кроме того, укладка битумной черепицы инструкция для которой предполагает соблюдение всех ее пунктов, требует грамотного обеспечения нормального температурного режима. Касается это, в первую очередь, тех крыш, под которыми имеется жилое мансардное помещение. Для этих целей необходимо обустроить хорошую вентиляцию и регулярное проветривание кровли. Благодаря этим мерам излишки влаги и плесень не будут появляться и скапливаться па деталях конструкции.

битумная черепица технология

Обеспечить естественную вентиляцию кровле можно при помощи устройства следующих элементов:

  • отверстие, через которое поступает воздух;
  • продухи или каналы для постоянной циркуляции воздуха;
  • отверстия, предназначенные для вытяжки.

Этот элемент крыши несет в себе функции защиты от возможных протечек кровельной конструкции.

Разбираясь с тем, как класть битумную черепицу, важно не забыть и об усилении кровельных свесов при помощи металлических карнизных и торцевых планок поверх слоя подкладки. Эти планки должны укладываться с перекрытием и крепиться с помощью кровельных гвоздей (подробнее: “

Устройство кровли из битумной черепицы: укладка и крепление

“). Шаг – не более 12 сантиметров. Вдоль карнизной линии встык с металлической планкой укладывается самоклеящаяся плитка.

Изначально с этой плитки нужно снять защитную пленку, после чего каждый ее элемент крепится к основанию с помощью гвоздей. В ендовах должен быть уложен особый ковер, называемый ендовым. Все изоляционные материалы необходимо закрепить гвоздями и обработать все той же мастикой на битумной основе. Иногда также устанавливается

ендова верхняя

, которая служит скорее эстетической привлекательности.

Укладка карниза, торцевых частей и ендовы

Для усиления краев крыши возьмите металлические планки. Они набиваются сверху подкладочного слоя на карнизах и торцах. При этом следует использовать кровельные гвозди (интервал между гвоздями 12 см). Затем происходит укладка самоклеящейся плитки. Защитную пленку перед ее приклеиванием нужно снять. Затем впритык друг к другу ее приклеивают вдоль карниза, а потом фиксируют гвоздями.

В ендову укладывают специально предназначенный для этого ковер. Его нужно закрепить с обеих сторон. Затем нужно промазать его по краю битумной мастикой.

Гибкая черепица технология укладки

  • нож;
  • мел;
  • молоток;
  • рулетка;
  • ножовка;
  • карандаш;
  • меловая веревка;
  • рабочие перчатки для защиты рук;
  • мастерок для работы с битумной смесью.

После этого выводят кровлю на вертикальную поверхность и приклеивают, закрыв скаты на 200 мм, а трубу на 300 мм. Торчащие края закрывают с помощью планки из металла и герметизируют.

9

Обход печной трубы

ВАЖНО!

Помимо защиты

кровельного пирога

от влаги необходимо обеспечить его пожаробезопасность, что регулируется

документом СНиП

. Поэтому понадобится

удалить часть пирога на расстоянии 15-25 см от дымохода.

Выбор цветов и форм во многих фирмах намного больше

Безусловно, ни один хозяин не откажется иметь на своем доме надежную и в то же время вполне доступную по цене кровлю. А грамотно спланированный собственноручный монтаж позволит не только защитить все сооружения от непогоды и возможных повреждений, но и сэкономить весомый объем финансовых средств. Так, всеми из этих качеств обладает инновационная мягкая кровля, выполненная из гибкой черепицы, основу которой составляет битум. Поэтому важно разобраться с тем, как правильно осуществить монтаж кровли из гибкой черепицы.

Необходимо детально изучить то, как укладывается гибкая черепица технология монтажа которой имеет свои некоторые особенности. Только четкое соблюдение технологии монтажа мягкой черепицы на каждом из этапов его укладки позволит создать надежную и долговечную кровлю. Именно о технических характеристиках мягкой черепицы, а также о способе ее монтажа далее и пойдет речь.

На карнизы ровной полосой укладывается карнизная черепица на расстоянии 10-20 мм от края. Прибивать эту полосу не нужно потому, что на ленте имеется самоклеящийся слой. В холодную погоду можно слегка прогревать полосы строительным феном для восстановления вязкости клеевой основы.

Как правильно укладывать гибкую черепицу? Монтаж черепицы начинается с края кровельного ската, поверх карнизной черепицы.

Фото 9 – Начало монтажа рядовой черепицы

Для того чтоб первая линия черепицы легла идеально ровно, можно вбить в торцы крыши по небольшому гвоздю и натянуть строительную нить, соблюдая тем самым одинаковое расстояние от края по всей длине крыши, либо расчертить ровную линию мелом для удобства.

Особого внимания при монтаже требуют так называемые опасные участки. Более подробно остановимся на этих этапах монтажных работ.

  • Наименее проблематичным является укладка материала на конек. Для оформления этого участка используют несколько вариантов:
  • доборный коньковый элемент из металла. Его покупают уже готовым либо в виде специальной планки из металла, или же – из такой же черепицы (коньковая черепица) или
  • изготавливают сами, вырезав из отдельных гонтов. Эти фрагменты перегибают через конек и закрепляют теми же крепежными элементами.

  • С ендова все иначе – согласно статистическим данным это участок , в достаточной степени подверженный протеканию. Поэтому в качестве превентивной защитной меры используется подложка, которой качественно их проклеивают. Эта мера является обязательной независимо от уклона крыши – ее применяют даже при достаточно больших углах наклона, когда не подкладочный слой не используют. В проклеенных ендовах мягкие гонты не загибают, а подрезают по направлению данного элемента.

Рекомендуем

Кстати, рекомендуется аналогично проклеивать также все стыковочные швы между листами фанеры и ОСП, а также конек.

Для повышения надежности этого стыка, ендову необходимо проклеить дополнительным слоем из отдельных фрагментов черепицы. Их укладывают внахлест на соседние скаты, образующие ендовы, и проклеивают, используя битумную мастику.

  • Как правило, кровельное покрытие не бывает полностью однородным, на его пути встречаются те или иные препятствия, к примеру, вентиляционные или дымоходные трубы. Эти участки герметизирую, используя ендовый ковер и листы из металла, обработанные антикоррозийным составом.
  • Из материала выкраивают полотна соответствующего размера и выполняют надрезы на сгибах . Аналогично поступают и в местах, где кровельные элементы выступают. Таким образом можно обеспечить должное облегание.

  • Если угол между препятствием и поверхностью ската не достигает 120°, плавность перехода обеспечивается за счет установки по периметру рейки из дерева с треугольным сечением.
  • Подкладочный ковер укладывают на битумную мастику, которая предварительно наносится на прилегающую поверхность, саму рейку, а также зону нахлеста.
  • Поверх него с учетом нахлеста На поверхность препятствия с учетом нахлеста поверх ковра приклеивают гонты.
  • Следующим шагом на участок примыкания укладывают ендовый ковер. При этом должен быть обеспечен нахлест по обоим направлениям (вертикальном и горизонтальном) самое меньшее в 30 см.
  • Полученная многослойная конструкция фиксируется при помощи планки примыкания, после чего герметизируют битумной мастикой.

Более наглядно покажет, как выполняется монтаж гибкой черепицы видео.

В основе производства мягкой черепицы лежит новейшая технология, благодаря которой на выходе получается материал с уникальной многослойной структурой, высокими эксплуатационными характеристиками и возможностью монтажа в любых климатических условиях.

Сортамент мастики

Чтобы осуществить установку верхнего слоя битумной черепицы следует применять битумно-полимерный материал. С его помощью создается сплошное покрытие, обладающее высокой эластичностью. Оно выдерживает механические и температурные деформации базиса крыши. В согласии с регламентом для укладки мягкой кровли следует использовать горячие и холодные мастики.

Холодные мастики используют для обработки внутренних слоев крыши. Горячие их аналоги применяют в качестве наружного покрытия. В числе холодных мастик находится битум и рубероид, а горячих – толь и деготь. В составе мастики должна быть пылевидная смесь. Это может быть зола, гипс или известь.

Этот материал можно сделать самостоятельно или приобрести его готовый аналог. Для изготовки мастики вам понадобится битум и наполнитель. В процентном соотношении битума должно быть порядка 80%, и соответственно наполнителя – 20%. Для получения холодного бутепрола нужно на 2 части битума взять 1 часть солярки.

Для проверки качества мастики, ее следует уложить под углом 45º. Для этого ее нужно предварительно прогреть до 60º. Так, если покрытие стекает, то оно плохого качества. Если оно не стекает, то все-равно нужно дать ему высохнуть. Если трещины не проявляются, значит, вам удалось сделать качественную мастику.

Из чего состоит гибкая черепица?

Кровля, выполненная из этого материала, имеет и некоторые другие названия, такие, как, например, шинглс, гонт или кровельная плитка. Главными преимуществами такой крыши являются ее небольшой вес (масса одного листа составляет в среднем 8 килограммов) и не слишком высокая стоимость по сравнению с металлочерепицей.

Основу такой черепицы обычно составляет стеклохолст или стеклоткань (реже – органическая целлюлоза), пропитанная битумом. Эти материалы выполняют функции так называемой арматуры, которая скрепляет два слоя SBS-модификатора, напрямую влияющего на гибкость и эластичность покрытия. Снаружи материал посыпается сланцем, минеральной крошкой и гранулятом из базальта. Они способны не только защищать материал от повреждений, но и придавать ему самые разные оттенки цвета.

Кровля, выполненная из этого материала, имеет и некоторые другие названия, такие, как, например, шинглс, гонт или кровельная плитка. Главными преимуществами такой крыши являются ее небольшой вес (масса одного листа составляет в среднем 8 килограммов) и не слишком высокая стоимость по сравнению с металлочерепицей.

Основу такой черепицы обычно составляет стеклохолст или стеклоткань (реже – органическая целлюлоза), пропитанная битумом. Эти материалы выполняют функции так называемой арматуры, которая скрепляет два слоя SBS-модификатора, напрямую влияющего на гибкость и эластичность покрытия. Снаружи материал посыпается сланцем, минеральной крошкой и гранулятом из базальта. Они способны не только защищать материал от повреждений, но и придавать ему самые разные оттенки цвета.

Инструкция по укладке гибкой битумной черепицы

При условии, если уклон крыши составляет более 20 градусов, подкладочный ковер должен застилать всю кровельную площадь. Начинать работу нужно снизу, а относительно обрешетки ковер должен иметь перпендикулярное расположение. Прибивается он внахлест (ширина – 15 сантиметров) с фиксирующим шагом в 20 сантиметров.

Важно, чтобы каждое из соединений было тщательно обработано при помощи битумной мастики или специального кровельного герметика. На расстеленный ковер прибивают карнизную планку, предназначенную для защиты обрешетки от влаги. Если возможности сделать это нет, то карнизную полосу просто заворачивают под обрешеточное основание. Прибивают ее при помощи оцинкованных гвоздей с соблюдением шага в 5 сантиметров.

  • Затем выполняются работы по устройству фронтона. К нему также необходимо прибить торцевые планки, которые призваны обеспечить деревянной обрешетке защиту и отводить влагу вниз от конька. После их установки можно приступать к монтажу коньково-карнизных полос покрытия, которые могут быть представлены просто мягкой черепицей с обрезанными крайними частями. Прибивают их гвоздями стык в стык, отступая от края 2,5 сантиметра. Эти участки рекомендуется обработать мастикой на основе битума, с ее же помощью крепятся и свободные края. На данном этапе работы стоит также заняться креплением элементов водоотвода – кронштейнов, которые применяются под желоб водостока.
  • Гибкая кровля монтаж которой отличается некоторыми особенностями, требует укладки ендового ковра. Его нужно стелить поверх основного, то есть вторым слоем. Этот ковер должен располагаться в участках примыканий, углублениях и иных местах, оптимально подходящих для скопления излишков влаги. Крепление его производится при помощи оцинкованных гвоздей с шагом в 10 сантиметров, а края обрабатываются битумной мастикой. Если есть возможность, то клей лучше использовать особый – водостойкий.
  • Именно после выполнения всех этих процедур стоит приступать непосредственно к укладке гибкой черепицы. Материал должен быть из разных упаковок, поскольку листы в них имеют разный оттенка. После окончания установочных работ под воздействием солнца материал постепенно приобретет равномерный цвет. Начинать укладку нужно снизу центрального участка ската. Клейкую часть материала нужно лишить защитной пленки, а покрытие плотно прижать к основанию. Сверху его необходимо прибивать с помощью 4-х гвоздей, отступив от коньково-карнизной полосы 4 – 5 сантиметров. Лепестки материала при этом должны полностью перекрывать перфорацию полосы, расположенной ниже. С краев фронтонной линии покрытие следует подрезать до необходимой длины и обработать мастикой.
  • Крайне важным моментом является также и пересечение с системами дымохода и вентиляции. На этом участке ковер подкладки должен быть установлен изначально. Вентиляционную основу следует обработать битумной мастикой. Далее необходимо выбрать один из фрагментов гибкой черепицы и проделать в нем соответствующее устройству вентиляции отверстие (прочитайте: «Битумная черепица: технология укладки, установка и монтаж «). После окончания укладки покрытия основание нужно еще раз обработать мастикой.
    • в работу берут либо обрезную доску;
    • либо влагостойкие плиты ОСП или фанеры.

    Фото 2 – Варианты обрешетки

    Стыки между элементами и зазор между плитами или досками должны быть не более 4 мм и разбег в высоте не может быть больше 2 мм, а сам материал выбирают чистый и сухой.

    Инструменты, которые могут понадобиться при монтаже кровли:

    • молоток обычный или пневматический;
    • шпатель;
    • кровельный нож;
    • ножницы по металлу;
    • рулетка.

    Фото 3 – Монтаж обрешетки крыши

    Монтаж обрешетки

    Благодаря пластичности битумная черепица укладываеся и на выпуклые и на вогнутые поверхности

    Это очень важная часть работ по кровле, так как именно она гарантирует долговечный и идеальный внешний вид после укладки пластичного материала.

    Как класть плиты или доски в обрешетке? Работа начинается снизу вверх, и материал укладывается сначала сплошной полосой у нижнего края крыши, а затем ряд за рядом к коньку, при соблюдении допустимых зазоров.

    Фото 4 – Сплошная обрешетка под гибкую черепицу

    На этой основе работа с гибкой черепицей становится безопасной, а под выводы вытяжных систем делаются отверстия и герметизируются вытяжные элементы.

    Как накрыть крышу подкладочным ковром? Подкладочный ковер используется как дополнительная защита от влаги. К тому же, под этим материалом здание может перезимовать, если погодные условия не позволяют покрывать крышу гибкой черепицей.

    Укладка подкладочного ковра – это необходимое условие для качественного монтажа и герметичности крыши, его можно монтировать, как горизонтально, так и вертикально, с нахлестом в 10 см полотен друг на друга.

    Фото 5 – Порядок укладки подкладочного ковра

    Первым делом готовят основание

    В случае горизонтальной укладки стоит ее начинать снизу вверх, внахлест, проклеивая края каждой полосы полотна, битумным клеем.

    Как положить подкладочный ковер? Нюансы укладки.

    • Прежде чем начать раскатывать подкладочный ковер стоит накрыть ним ендовы и края промазать битумным клеем.
    • Только после укрытия и фиксации полотна у ендовы стоит приступать к укладке на ровной поверхности, обрезая края полотен и тщательно проклеивая их по ширине нахлеста.

    Фото 6 – Монтаж подкладочного ковра по торцу и коньку крыши

    После укладки, по окончании работ с подкладочным ковром, крыша имеет в разрезе следующую структуру:

    • стропила;
    • сплошная обрешетка;
    • подкладочный ковер.

    Карнизные планки укладываются поверх подкладочного ковра

    Как правильно класть карнизные планки?

    1. Карнизы и торцы крыши укрепляются карнизными планками. Это делается для того, чтобы материал не деформировался из-за влияния температуры.
    2. Планки предварительно обрезаются и кладутся внахлест 5 см, затем прибиваются гвоздями или шурупами.
    3. На месте стыка планки также закрепляются двумя гвоздями для более жесткого ребра конструкции.

    Фото 7 – Расположение карнизной черепицы на карнизных планках

    Процесс укладки

    Осваиваем технологию монтажа мягкой кровли: инструкции и схемы

    Начинают монтаж с установки гидроизоляционного подкладочного ковра

    Основное отличи мягкой кровли любого типа — использование сплошного основания или обрешетки с очень небольшими зазорами — порядка 0,5 см. В остальном система аналогична любой другой: стропильная система, с гидро- и ветро- защитой, утеплителем, расположенным между лагами. Примерный пирог кровли из гибкой черепицы представлен на фото.

    Толщина и состав слоев зависит от климатических условий
    Так может выглядеть пирог кровли из гибкой черепицы

    Вариантов устройства основания под кровельный материал несколько:

    • Первый вариант основы — сплошная обрешетка с использованием обрезной или шпунтованной доски, которая крепится с небольшим зазором — 2-3 мм или встык. Желательно укладывать целые доски, без сращивания. Если такое невозможно, места стыков располагать над стропилами, тщательно закрепляя края. Стыки при этом не должны находится один над другим, только со смещением. Не допускать перепадов высот досок — на плитке, уложенной на них будет скапливаться вода, что повышает вероятность протекания.
    • Можно основание сделать по-другому. На обрешетку из обрезной или необрезной доски крепят плитный материал. Это может быть влагостойкие OSB, фанера, ГВЛ, ЦСП. Толщина листов не менее 9 мм. При укладке плитного материала его крепят так, чтобы швы одного ряда перекрывались другим, причем в любых плоскостях (со смещением). Между соседними листами можно оставить небольшой зазор (3-5 мм) для компенсации температурных расширений.

      При монтаже досок годовые кольца должны смотреть вниз - так доска будет меньше коробиться
      Виды обрешеток под гибкую кровлю из битумной черепицы

    Гибкая черепица не поражается грибками и плесенью, она не гниет и не портится. Но она укладывается на древесину, которая при повышенной влажности повреждается. Потому древесину обрабатывают антисептическими пропитками. Но для обеспечения ее долговечности необходима еще и система вентиляции.

    Для естественного вентилирования и просушивания оставляют зазор не менее 5 мм между слоем гидроизоляции и основой под гибкую черепицу. Иногда для этого необходима контр-обрешетка, к которой уже крепится основание. Также по всему периметру кровли в свесах делают вентиляционные отверстия. Чтобы туда не залетали птицы и насекомые, отверстия закрывают сетками.

    По мнению специалистов, состав кровли из мягкой черепицы должен выглядеть следующим образом:

    • Внутренняя обшивка мансардного этажа.
    • Каркас, создающий зазор для свободной циркуляции воздуха.
    • Пароизоляционный материал.
    • Стропильный каркас.
    • Контробрешетка для теплоизоляционного слоя.
    • Теплоизоляция.
    • Мембрана, защищающая утеплитель от влаги.
    • Дополнительные рейки для создания вентиляционного зазора.
    • Разреженная обрешетка из брусков.
    • Сплошная обрешетка.
    • Гидроизоляционный материал или специальная подкладка.
    • Гибкая черепица.

    Очень важно включить в процесс кровельных работ обработку деревянных элементов крыши антисептиками и антипиренами.

    Поверхность мягкой кровли требует регулярной проверки, которую лучше всего проводить в начале осеннего сезона и в конце весны. При этом важно выбрать пасмурный день, но без дождя, или провести ревизию ранним утром до того, как битумная поверхность начнет плавиться и размягчаться под воздействием солнечных лучей.

    Перед началом осмотра крышу очищают от веток, листьев, травы и другого мусора, используя для работы веник или мягкую метелку. Не рекомендуется очищать поверхность металлической лопатой или острыми предметами. В процессе уборки особого внимания заслуживают дополнительные конструкции на крыше, такие как дымовые и водосточные трубы, желоба и ендова мягкой черепицы, а также другие конструктивные элементы.

    На скатах, где уклон больше 12° раскатывают по перимертру, на более пологих - сплошняком

    При обнаружении проблемных мест необходимо сразу начать реанимацию этого участка. Неглубокие повреждения повторно очищают и герметизируют, используя любую битумную мастику. Для этого материал расплавляют до жидкого или полужидкого состояния и заполняют им поврежденный участок.

    На небольшом участке можно самостоятельно справиться с ремонтом. Для этого поверхность очищают и снимают слой минерального покрытия, на это место устанавливают аналогичную планку с условием, что она перекроет поврежденное место на 10 см со всех сторон. Газовым баллончиком или специальной горелкой нагревают покрытие, не допуская его оплавления. Допускается закрепить элемент небольшими гвоздиками с широкой шляпкой или дюбель-гвоздями с шайбой.

    Повреждение большей площади требует замены полного удаления листов, что может вызвать определенные сложности. Дело в том, что при монтаже, выполненном в полном соответствии с технологией устройства кровли из гибкой черепицы, образуется единое полотно, что затрудняет удаление какой-либо части покрытия. В этом случае рекомендуется обратиться за помощью к профессиональным кровельщикам.

    Зимой на кровле из гибкой черепицы может скопиться много снега и наледи, которые оказывают дополнительную нагрузку на кровельный материал и весь стропильный каркас. При этом небольшая снеговая шапка серьезной опасности не представляет, следовательно, в этом случае отпадает необходимость убирать снег с крыши.

    Снежная масса значительной толщины непременно счищается с помощью деревянной или пластиковой лопаты. Причем рекомендуется оставлять на крыше слой снега до 15 см. в этом случае риск повреждения битумной черепицы становится минимальным. В процессе уборки снега с мягкой кровли его сбрасывают сразу на землю, а не на участки крыши, расположенные ниже.

    Их прибивают гвоздями с шагом 10 см, гвозди бьют зигзагом

    Большого внимания требуют температурные и климатические условия на объекте. При температуре ниже 50 монтаж мягкой черепицы не рекомендуется, поскольку листам кровли требуется солнце для герметичного спаивания с основанием. Если же установка не терпит ожидания, а температура не подходит под требования, рекомендуется выдержать листы до комнатной температуры и использовать тепловоздушную грелку.

    4

    Крыша из гибкой черепицы своими руками

    Если оба вышеуказанных условия соблюдены, обрешетка и инструменты подготовлены, можно приступать к укладке гибкой черепицы. Итак, как стелить мягкую кровлю? Технология монтажа мягкой кровли довольно проста:

    1. Работа с карнизной черепицей. Монтируется поверх планок на карнизный свес. Для фиксации используют клей и гвозди, располагающиеся на расстоянии 25 мм от края покрытия. Еще один вариант монтажа – использование выкройки, сделанной из рядовой черепицы Для этого с гонта обрезают лепестки и монтируют черепицу встык в отступом в 20 мм от карнизного свеса. Для расчета черепицы воспользуйтесь нашим онлайн калькулятором.
    2. Работа с рядовой черепицей. Перед установкой проводится горизонтальная разметка посредством мела. Это позволит ровно укладывать ряд листов, особенно если скат имеет слуховые окна, трубы и другие элементы в конструкции. Далее с гонтов снимают защитную пленку и начинают укладку от середины карнизного свеса, направляясь в обе стороны. Крепится кровля посредством четырех гвоздей, вбивающихся в специальные отверстия. Для уклонов в 450 и выше понадобится шесть гвоздей.
    3. Первый ряд плиток располагают на расстоянии в 10-15 мм нижнего края карнизной черепицы, а лепестки располагают на ее стыках. Идущим следом ряды следует располагать таким образом, чтобы конец лепестков гонта располагался на уровне или чуть выше вырезов в предыдущем слое. Работая на торцах, надо подрезать плитку по кромке крыши и усиливать ее клеем с прослойкой от 10 см. Чтобы не повредить изоляционный слой при резке фанеры можно положить под нее кусок фанеры или доски.
    7

    Монтаж мягкой кровли своими руками с пошаговым фото

    9

    Обход печной трубы

    Построение примыканий

    Крыша обычно имеет примыкания, например, к трубе печного отопления. В этом месте будет зазор, вследствие чего вовнутрь кровли будет проникать влага. Во избежание этого недостатка, следует правильно прикрепить гибкую черепицу. Вначале на место соединения трубы и крыши забейте рейку. Затем заведите черепицу на рейку и частично на трубу.

    В том месте, где кровельный скат соединяется со стеной, необходимо закрепить треугольную металлическую рейку, на которой и монтируется гибкая черепица. Сверху идет полотно ендового ковра, а в качестве такого материала, как клей для битумной черепицы выступает битумная мастика. Полоса должна заходить на поверхность стены не менее чем на 30 сантиметров, а для регионов с сильными снегопадами этот показатель должен быть даже больше.

    Нюансы укладки мягкой черепицы на ендовах и коньке

    При монтаже черепичной плитки на конек необходима коньковая черепица. Она сделана с перфорацией, разделяющей каждый элемент на 3 условных части. Ее нужно укладывать внахлест равный 5–6 см. этот процесс необходимо выполнять так, чтобы черепицы была параллельно линии ската Короткая сторона черепицы располагается параллельно линиям ската. Ее нужно крепить при помощи гвоздей.

    Укладка гонтов

    Крыша из гибкой черепицы может укладывать только при плюсовой температуре, когда столбик термометра показывает не меньше 5ºС. Это обусловлено особенностями гонта (листа, состоящего из трех – четырех элементов черепицы). Он прикрепляется к обрешетке гвоздями или на специальный самоклеящийся слой. Дело в том, что герметичность мягкой крыши обеспечивается солнечным теплом.

    Кровельный пирог

    Бывает и так, что кровля из гибкой черепицы вынужденно устанавливается в зимнее время. В таких случаях кровельный материал обязательно нужно выдержать в помещении с комнатной температурой. Если у вас все еще есть вопросы по теме, то дополнительную консультацию вы можете получить у нашего специалиста.

    Чтобы выполнить эту процедуру, следует использовать коньковую черепицу. Ее необходимо разделить на 3 части в соответствии уровнем ее перфорации и укладывать внахлест в 5 сантиметров. Своей короткой стороной коньковая черепица должна проходить вдоль скатной линии.

    Гибкие материалы:  Воздуховод гибкий в Тюмени: 500-товаров: бесплатная доставка [перейти]

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
