Обзор разъемных сантехнических соединений

Все известные способы соединения труб можно отнести к двум классам — разъемные и неразъемные. В свою очередь, разъемные соединения бывают фланцевыми и муфтовыми. К неразъемным методам относятся такие соединения, как раструбное, цанговое, сваривание встык, клеевое.

Соединения, которые в случае необходимости можно разобрать, а затем вернуть на место, значительно упрощают обслуживание и ремонт трубопроводов. Применяют эти соединения в основном при формировании внутренних коммуникаций.

Преимуществом способа является его простота в выполнении. Здесь не применяют ни химических, ни термических воздействий. Неисправность трубопровода, соединенного таким методом, легко выявить и устранить.

Герметичное прилегание при сантехническом соединении труб обеспечивают путем применения специальных деталей. Различают 2 вида сочленений, относящихся к разъемному типу: фланцевый и фитинговый. Первый используют, когда нужно сочленить трубы большого диаметра, а вторые — больше подходят для домашних трубопроводов.

С разновидностями, характеристиками и маркировкой полипропиленовых труб и применяемых в соединении фитингов ознакомит следующая статья, которую мы рекомендуем прочесть.

В помощь начинающему сантехнику эта схема. Она облегчит выбор фитингов, соответствующих конкретным условиям, встречающимся при устройстве трубопроводной магистрали

Набор фитингов выбирают в зависимости от специфики конкретного трубопровода. По методу крепления их на трубу фитинги бывают зажимными, резьбовыми, прессовыми, резьбовыми, используемыми для соединения сваркой и пайкой.

Выпускают фитинги для металлопластиковых труб, их используют в формировании обжимных и пресс-соединений. Для сочленения полипропиленовых труб производят фитинги, применяемые как в соединении склеиванием, так и сваркой. Для медных труб изготавливают фитинги и для пресс-соединений, и для пайки.

Сферы применения

Под понятием цангового соединения труб подразумевается использование зажимного или цангового фитинга. С его помощью становится возможной реализация варианта разборного сочленения элементов трубопровода, выполненных из неодинаковых материалов. Особенности его выполнения описаны здесь. Зажимной фитинг подбирают, исходя из типа и диаметра трубы.

Алгоритм стыковки для труб из пластика следующий:

1. Калибруют отверстие нужного отрезка трубы при помощи калибратора и снимают внутреннюю фаску, задействовав фаскосниматель.
2. Разбирают фитинг, скрутив гайки с торцов и сняв круглые уплотнения со штуцеров.
3. Надевают накидную гайку на конец трубы, затем цангу фитинга.
4. Вставляют хвостовик фитинга внутрь трубы, прикладывая усилие, чтобы он вошел полностью.
5. Закручивают вручную гайку на корпус фитинга.
6. Повторяют те же манипуляции со второй трубой, затем стыкуют соединяемые части и затягивают накидную гайку, не докрутив 1-2 витка.

Затягивают гайку осторожно, чтобы не повредить трубу. В процессе происходит деформирование зажимного кольца, за счет чего торец трубы и боковая часть фитингового патрона плотно прижимаются друг к другу.

Этот тип сочленения оптимален для труб малого диаметра. Разъемное соединение отличается компактностью, для его сборки уходит совсем немного времени, а стык получается очень прочным

Опытные сантехники рекомендуют при закручивании затяжной гайки первые витки выполнить вручную, а затем применить накидной ключ.

Гибкие трубы могут использоваться при монтаже практически любого типа трубопроводных коммуникаций, в частности:

• систем водоснабжения;
• систем кондиционирования;
• отопительных коммуникаций;
• канализационных линий;
• вентиляционных систем;
• для безопасной прокладки коммуникационных кабелей внутри трубопроводов и т. д.

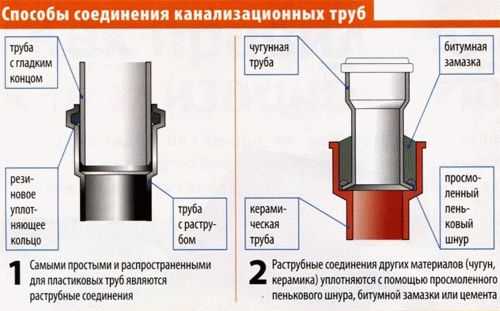

Раструбный способ соединения

Раструб — это монтажное расширение, предназначенное для создания надежного соединения. Принцип основан на том, что в трубу большего диаметра вставляют конец трубы, имеющей меньшее сечение. Герметизируют соединение путем использования уплотнителя, помещаемого в раструб или склеивания составом, устойчивым к воде.

Соединение такого типа применяют при монтаже самотечных трубопроводов как для внутренней, так и наружной системы канализации, напорных наружных водопроводов и канализационных сетей

В зависимости от материала труб и их диаметра выбирают один из нескольких существующих вариантов раструбного сочленения: с уплотнительным кольцом, без кольца, сваркой, склеиванием.

Свойства и особенности гибких труб

Основным достоинством гибких трубопроводов является возможность сгибать их под любыми углами без повреждения структуры стенок. Благодаря этому, они могут без проблем использоваться при прокладке коммуникаций на извитых и сложных участках.

Помимо этого, гибкие трубопроводы не подвергаются коррозийным процессам. Если для пластиковых труб коррозия не характерна сама по себе, то в случае стальных изделий поверхности их покрываются антикоррозийными защитными составами.

Гибкие трубы отлично подходят для прокладки систем не только холодного, но и горячего водоснабжения. Кроме того, они устойчивы к напору воды и воздействию гидроударов, а также обладают хорошими теплоизоляционными свойствами.

Склеивание частей пластикового трубопровода

Это наиболее популярная разновидность гибких труб. Особенно часто они используются при обустройстве водопроводных коммуникаций. В частности, гибкие пластиковые водопроводные трубы подходят для монтажа линий не только холодного, но и горячего водоснабжения.

Для соединения пластиковых труб между собой необходимы специальные ножницы или ножовка, наждачная бумага, очиститель, клей и кисть. Если разрезка производится ножницами для пластика, тогда, как правило, дополнительная обработка разрезанных мест не требуется. Однако в случае использования ножовки концевые участки приходится зачищать наждачной бумагой от неровностей и заусенцев.

После этого требуется обработка торцов соединяемых изделий посредством очистителя. Это способствует размягчению поверхностных слоёв и большему проникновению клея.

Далее производится обработка клеем внешней поверхности трубы и внутренней поверхности фитинга. После этого труба вставляется в фитинг и поворачивается внутри примерно на четверть дуги окружности. Это способствует более равномерному распределению клея по поверхностям изделий и большей прочности соединения.

Клей, применяемый для соединения ПВХ труб, обладает некоторыми особенностями. В частности, он несколько растворяет поверхностные слои пластиковых изделий, после чего растворённое вещество, смешиваясь с ним, формирует однородную массу с большой прочностью.

Гибкие трубы из металлопластика также встречаются на рынке ремонтно-строительных материалов, и обладают рядом положительных характеристик, таких как:

• высокая устойчивость к давлению внутри трубы;
• повышенная стойкость к механическим нагрузкам;
• лёгкость и удобство монтажа;
• широкий диапазон рабочих температур (от -15 до 60 °C).

Сборка конструкций из металлопластиковых труб не представляет особых сложностей и чаще всего осуществляется посредством резьбовых фитингов.

Методом склеивания соединяют ПВХ трубы с раструбом. Для лучшего сцепления раструб внутри и хвост вставляемой трубы обрабатывают наждаком, чтобы поверхность стала шероховатой. Далее снимают фаску, обработанные части обезжиривают, используя в качестве праймера метиленхлорид.

Перед тем как выполнить соединение, проверяют трубы на совместимость. Труба меньшего диаметра должна входить в раструб свободно, но не слишком. Затем линией отмечает границу для нанесения клея — это поможет состыковать детали без погрешностей.

На поверхности соединяемых элементов — 2 трети углубления раструба, а также полностью калиброванный конец трубы, равномерно наносят клей тонким слоем. Трубу вводят в раструб и проворачивают на четверть оборота, чтобы улучшить контакт между соединяемыми элементами. Состыкованные части удерживают до схватывания клея.

Для склеивания труб из поливинилхлорида применяют специальные агрессивные клеевые составы. Процесс схож со сваркой, но без высокотемпературного воздействия, его заменяет химическая реакция, в результате которой происходит растворение поверхностей соединяемых частей труб и превращение их в одно целое путем сополимеризаии

Занимает процесс всего секунд 20-30. Если на стыке появляется равномерный слой клея, его немедленно удаляют с помощью куска чистой ткани. От склеивания до полной стабилизации соединения и испытания трубопровода на герметичность должно пройти не менее суток.

Для ремонта существующих трубопроводов используют фасонные детали в виде ремонтных муфт или изделий с удлиненным раструбом. Участок трубы вырезают, на концах снимают фаску, наносят на концы специальный клей. Муфту надевают на низ трубопровода.

На верх трубопровода надевают муфту с длинным раструбом до упора, если требуется, на нее монтируют фасонную деталь. Передвигают муфту вместе с фасонной деталью вниз до тех пор, пока она не состыкуется с нижней частью трубопровода. Надвижную муфту перемещают вверх так, чтобы она закрыла участок стыка.

Ремонтная муфта отличается от обычной соединительной тем, что у нее внутри нет бортика, поэтому в процессе ремонта сквозь нее можно перемещать раструб какой угодно трубы

Если даже после этого наблюдается течь, стык заполняют силиконовым герметиком. Низ и верх определяют в зависимости от направления движения транспортируемого вещества.

Использование контактной сварки

Чтобы применить этот способ соединения труб необходимо иметь сварочный аппарат. Он может быть механическим или ручным, но обязательно укомплектованным особым инструментом, нагревающим элементы до требуемой температуры.

При использовании раструбной технологии в деле соединения труб применяют приспособление мечевидной формы. Оно представляет собой набор, изготовленный из металла и состоящий из гильзы, предназначенной для разогрева наружной поверхности трубы и дорна (штыря), оплавляющего деталь изнутри.

Важный момент — подбор комплекта. Его параметры должны соответствовать диаметру сборки.

Технология раструбного соединения труб с применением контактной сварки проста:

1. На вставляемую трубу надевают ограничительный хомут. Дистанция между краем трубы и хомутом должна равняться глубине раструба плюс еще 2 мм. Разница между диаметром хомута внутри и наружным диаметром сочленяемой трубы должна составлять 0,2 мм.
2. Комплект разогревают, предварительно установив на прибор.
3. Надевают раструб на дорн, а гладкий хвост трубы на гильзу до упора.
4. Выполняют нагрев заданное время.
5. Снимают детали с комплекта одновременно и соединяют их, удерживая детали от смещения, пока оплавленный материал не отвердеет.

Сварные швы осматривают, чтобы выявить возможные перекосы, пустоты, неравномерности шва.

На наружной поверхности деталей не должно быть дефектов, которые появляются в случае превышения допустимой температуры. Визуально снаружи сварной шов должен иметь форму симметричного валика, имеющего одинаковую ширину и распределенного равномерно по периметру трубы.

Комплект гильза-дорн подбирают индивидуально для разных диаметров. Поверхность нагревательного элемента покрывают специальным составом, иначе на него будет налипать расплавленный материал

Предельная высота валика на трубе со стенкой толщиной до 1 см составляет максимум 2,5 мм. Для труб, у которых этот размер превышает 1 см, допустимой считается высота валика 3 – 4 мм. Кромки сварного соединения могут быть смещены относительно друг друга не более чем на 10% от толщины стенки трубы.

Технология сварки ПП труб в подробностях приведена здесь. С содержанием предложенной нами статьи рекомендуем ознакомиться.

Полипропиленовые гибкие трубопроводы

Полипропиленовые гибкие трубы для воды, отопления и прочих коммуникаций также пользуются большой популярностью, что неудивительно: во-первых, они имеют специальное теплоизоляционное покрытие; во-вторых, способны функционировать при температуре теплоносителя внутри до 95 °C; и в-третьих, устойчивы к очень высокому внутреннему давлению порядка 10-13 атмосфер.

Такие трубы полностью безопасны в экологическом отношении, поскольку полипропилен не выделяет каких-либо токсичных продуктов. Единственным относительным недостатком их является то, что допустимый радиус изгиба не позволяет сворачивать полипропиленовые изделия в бухты, а потому их выпускают отрезками до 4 метров длиной.

Для монтажа полипропиленовых трубных изделий требуются специальные ножницы для их ровного разрезания и паяльный (сварочный) аппарат. Если требуемых ножниц нет, тогда можно воспользоваться ножовкой, однако после распиливания изделий понадобится очистить поверхности срезов от заусенцев.

Гибкие трубы из полипропилена соединяются между собой методом сварки (пайки). Обязательным для сварочного процесса является наличие фитингов, выполняющих соединительную роль между трубными изделиями. Труба и фитинг надеваются на насадки сварочного аппарата и разогреваются до необходимой температуры.

Формирование резьбовых соединений

Резьбой называют спиральную или винтовую поверхность, при помощи которой выполняют резьбовое соединение. Применение резьбового соединения труб в сантехнических системах является классическим способом монтажа.

Применяют его там, где существует возможность периодически осуществлять контроль мест сочленения, т.к. резьба имеет свойство ослабевать под влиянием различных факторов.

Для соединения элементов с использованием резьбы, просто закручивают две детали, имеющие подходящие сечения. Отсоединяют их также просто — путем раскручивания

Существуют разные типы трубной резьбы. Каждый из них характеризуют такие параметры, как профиль поверхности, на которую наносят резьбу, направление, расположение, количество заходов резьбы.

В перечень наиболее востребованных видов трубных резьб входит:

• цилиндрическая или Витворда;
• коническая;
• круглая;
• NPSM

Первая из них обозначается буквой G, имеет 2 класса точности. Профиль визуально напоминает равнобедренный треугольник. В вершине — угол равный 55⁰. Соединяют дюймовой резьбой отрезки трубопровода с диаметром до 6 дюймов, к которым предъявляются особые требования по герметичности. При большем значении диаметра используют сварку.

Резьбу коническую дюймового типа применяют для конических соединений и для создания сочленений конической резьбы, выполненной по наружке и цилиндрической внутри трубы. Буквой R маркируют наружную резьбу, внутреннюю — Rc, LH — направленную влево. В роли уплотнителя выступает собственно резьба плюс герметик.

Для подключения часто разбираемой сантехнической арматуры: водопроводных запорных кранов, смесителей в основном используют круглую резьбу. Обозначают ее символами Кр.

В таблицу сведены основные параметры резьбы для трубы, которую можно нарезать своими руками. Важным значением для дюймовой резьбы является ее шаг. Это дистанция между смежными гребнями или впадинами. Значение его по всей длине остается неизменным, в противном случае резьба будет нерабочей

Профиль резьбы NPSM имеет вид треугольника и угол 60⁰. Размерный ряд в дюймах — от 1/16 до 24. Эта резьба американского стандарта является разновидностью цилиндрической резьбы. Отличается от отечественной только размером угла профиля.

Стальные гибкие трубы

Классификация соединений стальных труб. Сталь­ные трубопроводы санитарно-технических систем, по которым перемещаются вода, пар, газ, состоят из отдельных участков труб, которые соединяются между собой: резьбой, сваркой, фланцами, накидными гайками. Места соединения труб (сты­ки) должны быть прочными, герметичными и долговечными.

Соединение стальных труб на резьбе применяют на водогазопроводных трубах. На обычных трубах резьбу нарезают, а на тонкостенных накатывают. Резьба на трубах должна быть чис­той. Не допускается нарезка с сорванной или неполной резь­бой общей длиной более 10 % длины рабочей части. В санитар­но-технических устройствах для резьбовых соединений при­меняют нарезку или накатку наружной резьбы на концах соединяемых труб и навертывание муфты с резьбой.

Длина резьбы соединительных труб должна быть такой, чтобы между обоими концами труб, ввернутыми до отказа в муфту, оставал­ся зазор не менее 5 мм. Данный вид резьбового соединения на­зывают коротким. Если при резьбе типа «цилиндр на цилиндр» необходимо сделать разъемное соединение, то на одном конце трубы нарезают короткую резьбу, а на другом резьбу – длин­ную, т.е.

Сталь является наиболее прочным и долговечным среди всех материалов, используемых для строительно-ремонтных работ. Это относится и к гибким стальным трубам, которые наряду с прочностью ещё и обладают свойством отлично гнуться. Такие трубы производятся из нержавеющих сортов стали, а потому ещё одним дополнительным плюсом является их антикоррозионная устойчивость.

Стальные трубы являются полностью безопасными в экологическом отношении изделиями. Трубопровод из них является наиболее дорогим, но в то же время самым надёжным вариантом. Срок эксплуатации подобных коммуникаций очень длительный, и может в некоторых случаях превышать отметку в 100 лет.

Помимо этого, гибкие стальные трубы устойчивы к значительным колебаниям температур, полностью сохраняя при этом свою форму, свойства и характеристики.

Сборка коммуникационных линий из гибких стальных элементов может производиться различными способами, но чаще всего используются соединения посредством резьбовых фитинговых изделий. Всё, что необходимо для проведения монтажа – это наличие пары разводных ключей и некоторого количества герметизирующих материалов.

Гибкие трубы представляют собой незаменимые изделия при прокладке трубопроводных коммуникаций на сложных участках. Что же касается выбора того или иного материала, из которого они изготовлены, то он зависит от конкретной ситуации: потребности в тех или иных свойствах трубопровода, разновидности обустраиваемых коммуникационных линий, наличия необходимых инструментов, бюджетных возможностей и т. д. В тех случаях, когда сделать выбор самому затруднительно, стоит посоветоваться с профессионалами во избежание всевозможных ошибок и просчётов.

Выводы и полезное видео по теме

Грамотно соединять трубы очень важно. Сочленение всегда было самым слабым местом трубопровода. Если оно выполнено с ошибками, то, как следствие, обязательно возникнут протечки, засоры, а иногда и разрывы труб.

Поэтому прежде чем приступать к самостоятельному монтажу сантехнической коммуникации, нужно изучить все существующие способы соединения. Если дело покажется сложным, всегда можно обратиться к сантехникам.
