Сварочный кабель КГ, марки и характеристики, 1х16; 1х25; 1х35 и другие

Кабель кг – описание, технические характеристики и области применения

КГ подходит для работы на улице, в помещении, в местах с повышенной влажностью, под воздействием солнечных лучей.

Некоторые виды можно использовать под водой, в том числе и морской (при условии наличия защиты от воздействия солей).

Основные сферы эксплуатации

Наиболее часто КГ встречаются при работе:

КГ не используется для прокладки под землей. Это связано с тем, что изоляция не может выдержать больших механических нагрузок, что провоцирует повреждения самого кабеля под давлением грунтов.

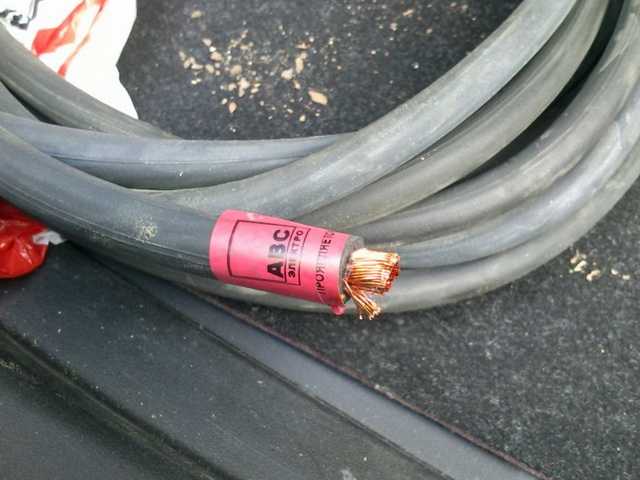

Что такое кабель кг

Благодаря своей гибкости и хорошим техническим характеристикам, кабель КГ активно используется для подключения мощных крупногабаритных установок к сети. С его помощью подсоединяют как неподвижное стационарное и внутрицеховое оборудование, так и переносные устройства (сварочные аппараты, силовые агрегаты, другое техническое оборудование). Технические параметры позволяют использовать кабель как на улице при различных температурах, так и в помещениях.

Внешняя оболочка позволяет использовать кабель под действием прямых солнечных лучей и во влажной среде. Повышенная гибкость обеспечивается при помощи многопроволочных медных жил 5 класса гибкости. Кабели общего назначения с резиновой изоляцией изготавливаются согласно ГОСТ-13497-77.

Варианты прокладки кабеля кг

В данном разделе статьи мы рассмотрим основные способы, при помощи которых прокладывается кабельная продукция, и оценим, насколько пригоден данный вариант для марки КГ.

1. Открытый способ

Поскольку основным «козырем» КГ является его гибкость и возможность мобильной работы с электроустановками, то данная разновидность прокладки широко распространена. Однако отсутствие дополнительной защиты накладывает определенные ограничения и усиливает степень ответственности.

Необходимо свести к минимуму вероятность механического повреждения изделия, его чрезмерного перегиба или передавливания тяжелыми механизмами и агрегатами. Также важно учитывать возможность скопления людей, для чего следует подвешивать кабель на требуемой ПУЭ высоте.

2. В земле

Защитная оболочка марки КГ выполнена из достаточно мягкой резины, ее конструкция не содержит бронированных элементов. Поэтому траншейный монтаж считается слишком опасным, ввиду высокой вероятности повреждения провода твердым грунтом, всевозможным строительным мусором и т.п., а это приведет к перебоям в энергоснабжении и остановит работы.

3. В трубах

На открытых участках в качестве защитного элемента кабеля КГ от внешних механических, химических и прочих воздействий рационально использовать трубы. Это могут быть изделия из стали, ПНД, ПВХ, асбестоцемента или керамики. Важно помнить, что стыковые соединения должны быть в меру плотными, чтобы влага или пыль не проникали внутрь трубы.

4. На лотках

Данный вариант обычно используется в производственных или складских помещениях, которые отличаются агрессивной химической средой, повышенной степенью влажности или с интенсивным движением техники и механизмов. Монтаж лотков по поверхностям и цеховым перекрытиям осуществляется в зависимости от возможностей помещения, а также производственной необходимости. Кабеля КГ выкладываются на лотке по всей его ширине, в один слой, при соблюдении промежутка между проводами.

5. По воздуху

При необходимости прокладка кабеля КГ возможна воздушным способом. Как правило, данный вариант реализуется путем подвешивания провода на специальных тросах или эстакадах. Следует минимизировать возможность обрыва кабеля механическим способом, например, рабочей техникой.

Длина

Длина кабеля зависит от сечения базовых жил. Для 35 кв.мм толщины длина должна равняться 150 м. При сечении 50-120 кв.мм длина составляет 125 метров и более. Для сечения 150 кв.м. длина должна быть не выше 100 м.

Для внутренней реализации

Согласно ГОСТу, желто-зеленым цветом или цифрой 0 обозначается заземляющая жила. Голубым цветом обозначается либо нулевая жила, любо любая другая.

Для чего используется медный четырехжильный силовой гибкий хл кабель

Кабель КГ ХЛ имеет медные жилы, он заключен в резиновую изоляцию. Такой проводник применяется для подключения передвижных крупногабаритных механизмов к электрической сети. Конструкция проводника состоит из:

• многопроволочной медной жилы 4 класса и выше;
• разделительного слоя;
• изоляции со сплошной окраской или с продольными полосами;
• резиновой оболочки, стойкой к холодным температурам.

Размер сечений для четырехжильного кабеля – от 1 кв.мм. до 95 кв.мм.

Кг 1х70

• КГ 1х70 – кабель с одной жилой, сечение которой равно 70 мм2; предназначен для комплектации профессионального оборудования.
• Номинальное переменное напряжение – до 660 В частотой до 400 Гц и постоянное – до 1000 В.
• Максимальная величина тока – 437 А.
• Диаметр внешней части – 21,1-21,5 мм.
• Масса – 955-1090 кг/км.
• Температурный диапазон работы – от -40 до 50°С.
• Минимальный радиус изгиба – 148 мм.
• Номинальная толщина изоляции жилы – 1,6 мм.
• Электрическое сопротивление изоляции – не менее 50 мОм/км.
• Допустимая температура нагрева жилы – не более 75°С.

Массы кабелей, кг/км

Производители

Назначение.

Кабели силовые гибкие марки КГ, КГН
предназначены для присоединения передвижных механизмов к электрическим сетям с
переменным напряжением 660В или постоянным напряжением 1000В.ТУ 16.К73.05-93.

Конструкция и материалы.

Кабель состоит из изолированных многопроволочных жил, скрученных и покрытых
оболочкой.

Материал:

   жилы — медь;

   изоляция — резина типа РТИ-1;

   оболочка —
резина типа РШТ-2, РШТМ-2, РШН-1;

   изоляционно-защитная оболочка — резина типа РТИШ.

Кабель марки КГН изготавливается в резиновой маслостойкой оболочке, не
распространяющей горение.

Эксплуатируется при возможности попадания на
оболочку дезинфицирующих и агрессивных веществ.

Кабели эксплуатируются при температуре окружающей среды: от -10 до 55°С (исполнение Т);от -40 до 50°С (исполнение V);от -60 до 50°С (исполнение ХЛ);от -30 до 50°С (марки КГН).

Кабели устойчивы к воздействию температуры на жиле до 75°С. Минимальный радиус изгиба кабеля не менее 8D.

Испытательное напряжение
номинальной частотой 50 Гц в течение 5 мин — 2,5 кВ.

Электрическое
сопротивление изоляции на 1 км при температуре 20°С не менее 50 МОм.

Токопроводящие жилы соответствуют 5 классу гибкости, диаметр проволок в жиле
до 0,50 мм.

Строительная длина кабелей:

    с номинальным сечением основных жил до 35 мм2
должна быть не менее 150 м,

    а сечением 50 мм2 и выше — не менее 125
м.

Токопроводящие жилы кабеля соответствуют 5 классу гибкости. Кабели стойкие к многократным изгибам и выдерживают не менее 30000 циклов
перегибов.

Кабели стойкие к раздавливающим
усилиям не менее 8 кН (800 кгс).

Гарантийный срок эксплуатации кабелей устанавливается 6 месяцев со дня ввода в
эксплуатацию.

Срок службы кабелей 4 года.

Размеры, указанные в таблице, являются номинальными. (1) Допуск — (0,1 мм 10% от номинала), мм. (2) Допуск — (0,1 мм 15% от номинала), мм. (3) Допуск 10%Dном.

Модификации

Кабель КГ выпускается в различных модификациях. Две из них, КГВВ и РКГМ, будут рассмотрены ниже. Провод КГВВ характеризуется наличием полимерной изоляцией (вместо резиновой как у стандартного). Это может быть поливинилхлорид. Благодаря этому существенно возрастает срок службы изделия (25 лет).

Поливинилхлоридный изоляционный слой значительно расширяет диапазон рабочих температур, который составляет от -50 до 50 гр. Цельсия. Благодаря этому кабель КГВВ не имеет климатических модификаций, поскольку может использоваться при любых условиях.

https://www.youtube.com/watch?v=

При подключении КГВВ к электрической сети переменного тока нужно следить за максимальным напряжением и частотой – до 660/1000 В и 60 Гц соответственно. При коммутации с сетями постоянного тока напряжением должно быть в диапазоне 1000-1500 В. Негорючие свойства КГВВ проявляются исключительно при одиночной прокладке. Групповой монтаж кабеля с другими проводами такой защиты не дает.

Другая модификация КГ – РКГМ. Данная аббревиатура расшифровывается следующим образом:

• «Р» – резиновая изоляция;
• «К» – слой из кремнийорганики;
• «Г» – оголенный;
• «М» – медные жилы.

При рассмотрении конструкции РКГМ можно обнаружить жилы из медных проволочек, изоляционный слой из кремнийорганической резины и качественную оплетку из стеклонити, пропитанной лаком.

По остальными технико-эксплуатационным параметрам выделим следующие:

• площадь сечения жил находится в диапазоне 0,75-120 кв. мм;
• радиус изгиба – от двух наружных диаметров;
• диапазон рабочих температур – от -60 до 180 гр. Цельсия;
• выдерживает эксплуатацию в условиях 100% влажности при температуре 35 гр. Цельсия;
• возможно подключение к источнику переменного тока при напряжении 660 В и частоте 40 Гц.

Зачастую электротехническое изделие применяется для подключения оборудования и электроприборов к сетям переменного и постоянного тока. Возможен монтаж кабеля по воздуху, что обусловлено повышенной устойчивостью к атмосферным осадкам, механическим и ветровым нагрузкам, ультрафиолетовым лучам солнца.

Основное требование связано с отсутствием площади соприкосновения с химически агрессивной средой, минеральными или натуральными маслами. Таким образом, перед подключением РКГМ заранее убедитесь в отсутствии масляных пятен, указывающих на протечку оборудования.

На экспорт

Для трехжильного кабеля расцветка проводов следующая:

• зелено-желтый (заземление);
• голубой (нулевой провод);
• коричневый (любые жилы, кроме заземления).

В четырехжильном КГ цветовое обозначение следующее:

• зелено-желтый;
• голубой;
• черный;
• коричневый провод.

Пятижильный кабель:

Шестижильный:

• зелено-желтый;
• голубой;
• черный;
• коричневый;
• черный;
• черный.

Наружные диаметры кабелей, мм

Номинальное переменное напряжение частоты 50 гц

Номинальным переменным напряжением при 50 Гц является 660 Вольт. Максимальное напряжение при 50 Гц – 720 В. Испытательное переменное напряжение при частоте 50 Гц в течение 5 минут будет достигать 3000 Вольт. Рабочее напряжение при переменном токе на частоте ниже 400 Гц равняется 660 В.

Область применения

Преимущественная область применения – при изгибах не менее 8 диаметров и температуре от -40С до 50С. Выделяют 2 основных области применения – это соединение передвижных механизмов и присоединение передвижных механизмов к электрическим сетям. Кабели подходят как для внутреннего, так и для наружного применения.

Область применения и сферы эксплуатации кабелей марки кг

Перечислим вкратце все сферы применения кабеля КГ и его модификаций:

• речные и озерные сооружения;
• объекты, расположенные на суше;
• внутри и снаружи зданий;
• кораблестроение;
• в различных зонах с умеренным, холодным и даже тропическим климатом.

Данный проводник – отличный инструмент для подключения передвижного оборудования между собой или к электрической сети.

Отличие кабелей кг, кг-хл и кгн

Независимо от разновидности кабеля, он подходит для всех сфер эксплуатации, перечисленных в первом разделе статьи. Любой КГ устойчив к ультрафиолетовому излучению, а также применяется для коммутации передвижных агрегатов.

Конструктивно жилы каждого провода состоят из медных проволочек, имеют изоляцию и разделительный слой из полиэтилентерефталата. Для изоляции жил производители выбирают натуральный или вулканизированный каучук, в то время как оболочка изготавливается из изопреновой синтетической резины.

Существует несколько разновидностей кабеля в зависимости от климатического исполнения. Рассмотрим основные различия:

• КГ – стандартный провод с диапазоном рабочих температур от -40 до 50 гр. Цельсия;
• КГ-ХЛ – модификация для холодного климата (от -60 до 50 гр. Цельсия);
• КГ-Т – для тропического климата (от -10 до 55 гр. Цельсия);
• КГН – изделие, характеризующееся устойчивостью к воздействию масел, имеющее пожарозащитную оболочку (от -30 до 50 гр. Цельсия) и предназначенное для эксплуатации в агрессивной среде.

КГ-Т выделяется на фоне остальных тем, что токоведущие медные жилы дополнительно покрываются оловом или его сплавом со свинцом (в соотношении 40/60). Особым требованиям должна отвечать изоляция такого провода, который можно эксплуатировать в тропических зонах с жарким и одновременно влажным климатом.

Кабель КГ-ХЛ эксплуатируется в условиях низких температур (например, в Арктике и Антарктике). Для создания такого изделия потребовались новые технологии защиты изоляции и резины. Последняя должна выдерживать экстремально низкую температуру. Для этого в состав бутадиеновой или натуральной резины добавляют кремнийорганические вещества. Благодаря такому подходу минимально допустимая температура была увеличена до -60 гр. Цельсия.

В составе КГН имеется хлоропреновая резина, что позволило увеличить устойчивость к воздействию масла и сделать каучук менее горючим. Такие изделия успешно эксплуатируются в шахтах и на карьерах.

Обычный КГ можно без проблем заменить его другими модификациями – КГ-ХЛ и КГН. С другой стороны, обратная замена может привести к печальным последствиям. Аналогична ситуация с проводами, предназначенными для эксплуатации в сетях напряжением 380 и 660 В. Прямая замена допустима, обратная – нет.

Полезное видео

Нижеследующий ролик поможет иметь представление о кабеле разных производителей.

Также стоит знать о разнице между кабелями КГ и КОГ (особо гибкий, о нем подробнее здесь).

Присоединение к электрическим сетям

Для соединения передвижного механизма с электрической сетью используются медные многожильные гибкие кабели. С его помощью к сети подключаются подвижные установки, такие как козловой кран, экскаватор или сварочный аппарат. КГ изолирован резиной, благодаря чему появляется устойчивость к прямым солнечным лучам и влажности.

Производители сварочного кабеля кг

Российские производители сварочных кабелей КГ:

• Севкабель (Санкт-Петербург);
• Рыбинский кабельный завод/Рыбинсккабель (Рыбинск, Ярославская область).
• Конкорд (Смоленск).

Рабочее напряжение при постоянном токе

При постоянном токе рабочее напряжение составляет 1000 В.

Радиус изгиба

Минимальный радиус изгиба силового кабеля соответствует минимум 8 наружным диаметрам КГ. Для модификации класса РКГМ с повышенной гибкостью радиус поворота должен быть не менее двух диаметров.

Размерные показатели

Любые электрические кабели можно разделить на несколько категорий в зависимости от числа жил. Другой размерный показатель, от которого зависит мощность подключаемых приборов – площадь сечения проводника:

• для одножильного провода сечение находится в диапазоне 2,5-50;
• двух-трех – 1-150;
• четырех – 1-95;
• пяти – 1-25 кв. мм

Заземляющую жилу в сравнении с фазной обычно производят меньшего сечения. Это обязательно указывается в аббревиатуре изделия. Например, КГ 2×5 1×3 можно расшифровать следующим образом: гибкий кабель с двумя фазными жилами по 5 кв. мм и одной заземляющий 4 кв. мм.

Важно! Для провода с жилами 1-1,5 кв. мм площадь сечения заземляющего проводника идентична фазному.

Производители выпускают кабель в бухтах. Длина зависит от площади сечения. Наблюдается следующая зависимость:

• для провода 1-35 кв. мм – 150 м;
• 35-120 кв. мм – 125 м;
• 150 кв. мм – 100 м.

Таким образом, чем больше сечение, тем короче кабель.

Размеры проводов по таблице

Также к техническим характеристикам относятся вес, вес меди и наружный диаметр проводника. Они зависят от числа и номинального сечения жил и указываются в таблице.

Гибкий кабель КГ применяется для подключения к сети подвижных механизмов и их соединения. Он может использоваться как на улице, так и в закрытом помещении. Кабель нельзя использовать под землей без защитной оболочки, так как изоляция может повредиться под давлением твердых грунтов.

Растягивающее усилие на 1 кв.мм суммарного сечения всех жил

Усилие на разрыв 1 кв.мм должно быть не более 19,6 Н.

Расшифровка аббревиатуры

Аббревиатура КГ расшифровывается как «кабель гибкий». Если в маркировке дополнительно присутствует буква «н», то проводник дополнительно защищен резиновой прослойкой, которая устойчива к возгоранию. Существуют также модели КГ-Т – вариант тропического исполнения, применяется при температурах от -10С до 55С. КГ-ХЛ – кабель холодостойкого исполнения, используется при температурах от -60С до 50С.

Расшифровка маркировки

Расшифруем возможные буквенные обозначения для кабеля КГ и его модификаций:

• «К» – кабель;
• «Г» – гибкого типа;
• «Н» – имеется дополнительный защитный слой, исключающий горение;
• «Т» – может успешно эксплуатироваться в тропическом климате при минимально допустимой температуре воздуха -10 гр. Цельсия;
• «ХЛ» – предназначен для применения в условиях холодного климата с минимально допустимой температурой -60 гр. Цельсия.

Сварочный кабель кг: марки и характеристики

Для обеспечения продуктивной работы оборудования необходимо правильно подобрать кабель. Для этого нужно ознакомиться с характеристиками агрегата. Главным параметром является максимальная величина тока. На рынке представлено несколько видов сварочных кабелей, характеристики которых будут перечислены и проанализированы далее.

Сечение жил заземления и управления кг

Для обеспечения надежного функционирования и защиты от поражения током заземляющий провод подбирается в зависимости от сечения фазы. Это позволяет в случае аварии защитить провод от высоких температур.

Заземляющая жила может быть изолированной, неизолированной, быть в составе КГ, быть отдельным проводом, выполняться из алюминия или меди.

Сечение заземления должно быть:

• если фаза с сечением менее 16 кв.мм – заземление должно быть аналогичных размеров;
• при площади поперечного сечения фазы от 16 до 35 кв.мм сечение должно быть 16 кв.мм.
• при сечении свыше 35 кв.мм минимальное сечение заземляющего провода должно равняться не менее половины сечения фазного провода.

Таким образом, для подключения электроплиты с сечением жилы 4 кв.мм защищающий провод должен иметь такой же диаметр. Для подключения к электрическому шкафу с жилами по 50 кв.мм заземление должно быть от 25 кв.мм.

Соединение передвижных механизмов

КГ является неотъемлемым и обязательным атрибутом на производстве. Благодаря нему можно производить соединение крупногабаритных передвижных механизмов. КГ защищает проложенные внутри провода, принимая на себя все механическое воздействие. В результате такой защищенности появляется возможность увеличения скорости движущейся части механизма.

Срок службы

Гарантийный срок эксплуатации кабеля – 6 месяцев, минимальный срок службы – 4 года с момента выпуска при соблюдении всех эксплуатационных требований. Существует модификация кабеля (например, провод КГВВ), который выполнен из поливинилхлорида. Такие устройства могут работать до 25 лет.

Температурные показатели

Стандартный кабель КГ может эксплуатироваться при температуре от -40 до 50 гр. Цельсия. От соблюдения данного параметра зависит срок службы изделия. Однако, как писалось выше, существует несколько дополнительных модификаций с различным диапазоном температур.

Технические характеристики кабеля кг

Существует несколько конфигураций КГ-кабеля в зависимости от климатических и погодных условий:

• У – умеренная зона;
• ХЛ – холодостойкая;
• Т – тропики и субтропики.

Технические характеристики кабеля кг-хл

Помимо расширенного диапазона рабочих температур, у кабеля КГ-ХЛ в сравнении со стандартным КГ наблюдаются изменения в других технико-эксплуатационных параметрах:

1. На 1 км кабеля сопротивление изоляции должно быть не менее 50 000 кОм. Данные актуальны для температуры воздуха 20 гр. Цельсия.
2. КГ-ХЛ способен выдержать нагрузочное напряжение 2500 В в течение пяти минут (при частоте 50 Гц).
3. Количество перегибов кабеля без появления дефектов – 30 000.
4. Температура эксплуатации – от -60 до 50 гр. Цельсия.
5. Разные производители устанавливают свои сроки гарантийного обслуживания – обычно не менее полугода с момента ввода в эксплуатацию.

Диаметр и масса кабеля – немаловажные параметры, особенно с учетом того, что изделие применяется только для передвижных механизмов и установок.

Тип изоляции: влагостойкий и простой

Влагостойкий кабель используется в различных областях:

• Обеспечение электроснабжения механизмов, работающих под водой или в условиях с повышенной влажностью.
• Судоходные кабели – изготавливаются с высоким запасом прочности и предназначены для длительного использования.
• Силовые подводные кабели – прокладываются по дну водоемов, при использовании в море должна быть устойчивость к воздействию солей.

Простые кабели также устойчивы к влаге, но они не предназначены для использования в воде. При прокладке кабелей важно помнить, что у обычных моделей отсутствует защита от агрессивных веществ и масел.

Требования к сварочному кабелю

• сварочные работы могут выполняться в разных условиях окружающей среды, поэтому провод должен иметь устойчивость к ударам, разрывам и агрессивным химическим средам;
• в большинстве случаев шнур хранится в замотанном виде, поэтому он должен выдерживать многократные сматывания и разматывания, а также обладать устойчивостью к изгибам;
• возможность использования в различных температурах и при их колебаниях;
• устойчивость к ультрафиолетовому излучению;
• стойкость к плесневым образованиям.

Существуют также требования относительно конструктивных особенностей, которые будут проанализированы в следующем разделе.

Условия эксплуатации и технические характеристики

Характеристики зависят от их предназначения. Разные кабели могут использоваться при различных температурах, условиях окружающей среды, они могут обладать дополнительными возможностями.

Эксплуатация кабеля в зависимости от его вида должна осуществляться при температуре окружающей среды от -50С до 70С:

• для классических кабелей температурный диапазон от -40С до 50С;
• у хладостойких температурный диапазон от -60 до 50С;
• у тропических – от -10С до 55С.

Прокладка кабеля без подогрева должна проводиться при температуре не менее -15С. При длительной работе важно следить за тем, чтобы температура жилы не превышала значение 75С. Кабель можно использовать при 100% влажности и на устройствах с повышенным уровнем вибрации.

На сегодняшний день лучшими производителями кабелей являются фирмы ООО «КамКабель» и ОАО «РыбинскКабель». Также продукцию высокого качества поставляет ГК «Севкабель».

Цветовое обозначение жил

Каждая жила внутри имеет свою окраску или цветную полосу по всей длине. Цветовая маркировка регламентирована в соответствующем ГОСТе.

Цветовое обозначение жил кабеля силового кг

Наружный изоляционный слой отдельной жилы окрашивается в нужный цвет или имеет синюю полоску по всей длине. Чаще всего заземляющий контур делается желто-зеленым, нулевая жила – синей или голубой (либо с символом «0»).

При обозначении жил КГ-кабеля запрещается использовать три цвета – красный, белый и серый. Остальные оттенки допустимы, при этом обозначение не принципиально. В зависимости от индивидуальных предпочтений заказчика жилы могут окрашиваться в те или иные цвета, иметь полоски или выпускаться без расцветки.

В зависимости от числа жил расцветка может быть следующей:

• три жилы – желто-зеленая, синяя и коричневая;
• четыре – желто-зеленая, синяя, черная и коричневая;
• пять – желто-зеленая, синяя, коричневая и две черных;
• шесть – желто-зеленая, синяя, коричневая и три черных.

Электрическое сопротивление изоляции

https://www.youtube.com/watch?v=Ry-zmXg7Y_I

Сопротивление изоляции должно составлять не менее 100 МОм. км.
