Соединение металлических труб – способы: резьбой, сваркой, муфтой, фитингами

Преимущества и недостатки каждого способа

Следует отметить, что выбирать тот или другой тип нужно в зависимости от материала, из которого изготовлена труба. Помимо этого разъемные соединения труб делятся на муфтовые и фланцевые.

Соединение, именуемое фланцевым, используется во время монтажа ПВХ-труб. При этом необходимо применять чугунный крепеж с резиновой прокладкой. Для правильного монтажа фланцевого соединения нужно придерживаться следующей последовательности работ:

• Выполнить обрезание трубы в месте соединения, фаску можно не делать, но срез обязан получиться идеальным;
• Надеть на срез свободный фланец;
• Вставить резиновую прокладку так, чтобы она выступала на 10 см от среза;
• Наложить фланец на прокладку, после чего соединить его при помощи болтов с ответными фланцами;
• Болты нужно закрепить, не прикладывая излишка усилий.

Муфтовое соединение используется только во время монтажа напорных или же безнапорных труб, а также во время ремонта трубопровода. Порядок выполнения работ следующий:

• Срезать концы соединяемых элементов под углом 90 градусов;
• Приложить к месту соединения муфту таким образом, чтобы ее центральная часть лежала на стыке труб;
• Нанести отметки для обозначения положения муфты;
• Изнутри обработать муфту и концы трубы;
• Вставить одну из труб;
• Установить обе трубы таким образом, чтобы их продольная ось была единой. Муфту надвинуть на вторую трубу, согласно отметке нанесенной в начале.

Неразъемные методы отличаются тем, что во время разъединения трубопровода нарушается целостность трубы или крепления. Вышеуказанный способ: можно разделить на несколько видов:

• Раструбный;
• Крепеж сваркой;
• Склейка труб.

Раструбный способ соединения осуществляет в несколько этапов.

• Во-первых, нужно очистить от грязи раструб с резиновым кольцом одной трубы и гладкий конец иной. Прокладку из резины, не имеющей никаких дефектов, необходимо разместить правильно. После чего с гладкого конца убрать фаску.
• Во-вторых, при помощи силиконовой смазки нужно смазать соединяемые поверхности.
• В-третьих, отрегулировать размещение труб и вставить гладкий конец в раструб.
• В-четвертых, нужно задвигать трубу только до специальной монтажной метки.

Все известные способы соединения труб можно отнести к двум классам — разъемные и неразъемные. В свою очередь, разъемные соединения бывают фланцевыми и муфтовыми. К неразъемным методам относятся такие соединения, как раструбное, цанговое, сваривание встык, клеевое.

Соединения, которые в случае необходимости можно разобрать, а затем вернуть на место, значительно упрощают обслуживание и ремонт трубопроводов. Применяют эти соединения в основном при формировании внутренних коммуникаций.

Преимуществом способа является его простота в выполнении. Здесь не применяют ни химических, ни термических воздействий. Неисправность трубопровода, соединенного таким методом, легко выявить и устранить.

Герметичное прилегание при сантехническом соединении труб обеспечивают путем применения специальных деталей. Различают 2 вида сочленений, относящихся к разъемному типу: фланцевый и фитинговый. Первый используют, когда нужно сочленить трубы большого диаметра, а вторые — больше подходят для домашних трубопроводов.

С разновидностями, характеристиками и маркировкой полипропиленовых труб и применяемых в соединении фитингов ознакомит следующая статья, которую мы рекомендуем прочесть.

В помощь начинающему сантехнику эта схема. Она облегчит выбор фитингов, соответствующих конкретным условиям, встречающимся при устройстве трубопроводной магистрали

Набор фитингов выбирают в зависимости от специфики конкретного трубопровода. По методу крепления их на трубу фитинги бывают зажимными, резьбовыми, прессовыми, резьбовыми, используемыми для соединения сваркой и пайкой.

Выпускают фитинги для металлопластиковых труб, их используют в формировании обжимных и пресс-соединений. Для сочленения полипропиленовых труб производят фитинги, применяемые как в соединении склеиванием, так и сваркой. Для медных труб изготавливают фитинги и для пресс-соединений, и для пайки.

Раструб — это монтажное расширение, предназначенное для создания надежного соединения. Принцип основан на том, что в трубу большего диаметра вставляют конец трубы, имеющей меньшее сечение. Герметизируют соединение путем использования уплотнителя, помещаемого в раструб или склеивания составом, устойчивым к воде.

Соединение такого типа применяют при монтаже самотечных трубопроводов как для внутренней, так и наружной системы канализации, напорных наружных водопроводов и канализационных сетей

В зависимости от материала труб и их диаметра выбирают один из нескольких существующих вариантов раструбного сочленения: с уплотнительным кольцом, без кольца, сваркой, склеиванием.

Методом склеивания соединяют ПВХ трубы с раструбом. Для лучшего сцепления раструб внутри и хвост вставляемой трубы обрабатывают наждаком, чтобы поверхность стала шероховатой. Далее снимают фаску, обработанные части обезжиривают, используя в качестве праймера метиленхлорид.

Перед тем как выполнить соединение, проверяют трубы на совместимость. Труба меньшего диаметра должна входить в раструб свободно, но не слишком. Затем линией отмечает границу для нанесения клея — это поможет состыковать детали без погрешностей.

На поверхности соединяемых элементов — 2 трети углубления раструба, а также полностью калиброванный конец трубы, равномерно наносят клей тонким слоем. Трубу вводят в раструб и проворачивают на четверть оборота, чтобы улучшить контакт между соединяемыми элементами. Состыкованные части удерживают до схватывания клея.

Для склеивания труб из поливинилхлорида применяют специальные агрессивные клеевые составы. Процесс схож со сваркой, но без высокотемпературного воздействия, его заменяет химическая реакция, в результате которой происходит растворение поверхностей соединяемых частей труб и превращение их в одно целое путем сополимеризаии

Занимает процесс всего секунд 20-30. Если на стыке появляется равномерный слой клея, его немедленно удаляют с помощью куска чистой ткани. От склеивания до полной стабилизации соединения и испытания трубопровода на герметичность должно пройти не менее суток.

Для ремонта существующих трубопроводов используют фасонные детали в виде ремонтных муфт или изделий с удлиненным раструбом. Участок трубы вырезают, на концах снимают фаску, наносят на концы специальный клей. Муфту надевают на низ трубопровода.

На верх трубопровода надевают муфту с длинным раструбом до упора, если требуется, на нее монтируют фасонную деталь. Передвигают муфту вместе с фасонной деталью вниз до тех пор, пока она не состыкуется с нижней частью трубопровода. Надвижную муфту перемещают вверх так, чтобы она закрыла участок стыка.

Ремонтная муфта отличается от обычной соединительной тем, что у нее внутри нет бортика, поэтому в процессе ремонта сквозь нее можно перемещать раструб какой угодно трубы

Если даже после этого наблюдается течь, стык заполняют силиконовым герметиком. Низ и верх определяют в зависимости от направления движения транспортируемого вещества.

ООО «Heating Water» всем собственным клиентам предлагает приобрести гибкие трубопроводы высочайшего качества и недорого. Также здесь можно заказать и их укладку. Дополнительно предоставляются услуги и по прокладке теплотрассы.

Широко применяемый способ во время монтажа трубопроводов различного предназначения. Соединение происходит с помощью двух фланцев, приваренных к двум трубам и скрепленных болтами.

Также этот вариант удобен для подключения к оборудованию, механизмам.

Для эффективной работы трубопроводов необходимо герметичное соединение его участков, а также труб с арматурой, измерительными приборами, компенсаторами и другими элементами системы. Соединения -важнейшие детали трубопроводов. Чтобы избежать протечек транспортируемой среды, к соединительным узлам предъявляются жесткие требования.

Способы соединения канализационных труб.

Все применяемые способы соединения труб можно разделить на два основных вида — неразъемные и разъемные.

К первым относятся сварка, склеивание, пайка, заделка раструбов цементным раствором и др. К разъемным причисляют резьбовые соединения, фитинговые, фланцевые и пр., которые возможно демонтировать и впоследствии собрать вновь.

Способ соединения труб определяется в зависимости от нескольких факторов:

• материал, из которого изготовлены трубы;
• свойства транспортируемой среды;
• условия, в которых планируется эксплуатация трубопровода.

Сегодня для монтажа трубопроводов используются трубы из чугуна, стали, полимеров, цветного металла, керамики и пр. Среда, которую транспортируют трубопроводы из этих материалов, может быть самотечной или напорной, нейтральной или агрессивной.

Схема соединения хомутом стальных труб.

1. Трубы из стали отличает надежность и прочность. В многоэтажных домах системы водоснабжения и отопления должны монтироваться из стали. Стальные неоцинкованные трубы неустойчивы к ржавлению. Монтируют их тремя способами: с помощью сварного, муфтового соединения и с использованием пресс-фитингов. Оцинкованные аналоги сваркой не соединяют, так как при этом разрушается защитный слой. Используются стальные трубопроводы, изолированные пенополиуретаном (ППУ), но в системах многоквартирных домов они не проводятся.
2. Медные трубы отличаются надежностью и долговечностью, но их применение ограничивается из-за высокой стоимости. Их соединение производится с использованием резьбовых фитингов, пресс-фитингов и при помощи капиллярной пайки. Медь обладает повышенной теплоотдачей, поэтому системы из этого материала требуют хорошей теплоизоляции.
3. Пластиковые трубы легко монтируются, удобны в эксплуатации, не подвержены коррозии, но их применение ограничивается предельными температурой (95°С) и давлением (10 атм). Соединяются они методом пайки и с использованием компрессионных фитингов.
4. Изделия из металлопластика демонстрируют прогресс в отрасли трубных коммуникаций. По прочностным характеристикам они не уступают стальным аналогам (выдерживают такое же давление). По простоте монтажа, гибкости и коррозионной стойкости они приближены к пластиковым. Металлопластиковые трубы используются в различных видах трубопроводов во внутренних сетях городских квартир и загородных домов. Их минусом является недостаточная надежность при прокладке на открытых местах. Поэтому использование металлопластиковых труб для монтажа централизованных стояков возможно только внутри помещений. Соединение элементов осуществляется с применением обжимных латунных фитингов компрессионного действия.
5. Гибкая сантехническая подводка представляет собой шланг в оплетке из металла. Она выдерживает достаточное для водопровода давление, но неустойчива к механическому воздействию. Обычно гибкий трубопровод применяется внутри помещений для подводки к водяной системе раковин, нагревателей, стиральных машин и т. д. Монтаж производится с помощью резьбовых соединений.

Резьба

Резьбовые соединения являются одними из самых древних. Используются они только на круглых трубах. По направлению кручения различают правую и левую резьбу. Вторая используется редко, только в специальных случаях.

Данный вид стыка пригоден для воды, газа, нефтепродуктов.

Сами концы скручиваются с помощью дополнительных деталей муфт фитингов.

Муфты бывают обычные с внутренней резьбой с двух сторон. А также бывают комбинированные, с одной стороны внутренняя, с другой – наружная.

Гофрированные трубы из нержавеющей стали — отличный выбор для отопления

Раньше в системах отопления использовались только гладкостенные трубы. Решение, конечно, достаточно надежное, но слегка устаревшее, поэтому необходимость появления новых материалов была вполне очевидным вопросом. Достаточно интересной заменой стала гофрированная труба из нержавейки, которая сочетает в себе все достоинства гофры и нержавеющей стали.

Сочетание характеристик оказалось настолько качественным, что теперь его применяют в большинстве современных отопительных систем. В данной статье речь пойдет о гофрированных трубах из нержавеющей стали и особенностях их применения.

Гофрированные трубы для отопления – новинка рынка. Придумали их в Японии, затем они переместились в Европу, и теперь завоевывают наш рынок: очень уж удачным получилось сочетание свойств нержавейки и гибкости гофры, да еще и установка очень легка. Причем использовать их можно и полностью для разводки системы и встраивать только небольшие участки: подводку к котлу, радиаторам и другим элементам системы (заменить прохудившийся кусок, например).

Применяется для водоснабжения, канализации.

Склеивание труб.

Также сегодня доступен и другой способ неразъемного соединения труб, который называется клеевое соединение. Для использования данного метода необходим специализированный клей, так как им будут промазываться кромки соединяемых труб. Учитывая материалы, которые будут склеиваться, используют следующие разновидности клея:

• «металл резина» или «резина резина» – 88Н;
• Для металлических и пластмассовых труб – БФ-2;
• Эпоксидный клей – для соединения полимерных, а также металлических деталей.

Чтобы соединить поливинилхлоридные трубы нужно:

• Ошкурить и обезжирить специализированным средством на основе метиленхлорида концы труб;
• При помощи кисточки или тампона покрыть клеем края труб и вставить друг в друга. Если все сделано правильно, то на стыке будет выделяться валик из клея;
• Для обеспечения герметичности еще раз промажьте стык клеем.

Главное преимущество такого рода соединения труб состоит в том, что уже после небольшого промежутка времени трубопровод может использоваться.

Такой способ используют для стыковки двух разнородных металлов.

Очень удобен этот способ там, где тепловые воздействия недопустимы.

Стоит отметить, что чаще склеивают пластиковые, а не металлические трубы.

Сварка труб.

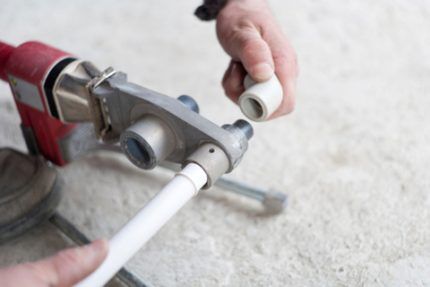

Чтобы применить этот способ соединения труб необходимо иметь сварочный аппарат. Он может быть механическим или ручным, но обязательно укомплектованным особым инструментом, нагревающим элементы до требуемой температуры.

При использовании раструбной технологии в деле соединения труб применяют приспособление мечевидной формы. Оно представляет собой набор, изготовленный из металла и состоящий из гильзы, предназначенной для разогрева наружной поверхности трубы и дорна (штыря), оплавляющего деталь изнутри.

Важный момент — подбор комплекта. Его параметры должны соответствовать диаметру сборки.

Технология раструбного соединения труб с применением контактной сварки проста:

1. На вставляемую трубу надевают ограничительный хомут. Дистанция между краем трубы и хомутом должна равняться глубине раструба плюс еще 2 мм. Разница между диаметром хомута внутри и наружным диаметром сочленяемой трубы должна составлять 0,2 мм.
2. Комплект разогревают, предварительно установив на прибор.
3. Надевают раструб на дорн, а гладкий хвост трубы на гильзу до упора.
4. Выполняют нагрев заданное время.
5. Снимают детали с комплекта одновременно и соединяют их, удерживая детали от смещения, пока оплавленный материал не отвердеет.

Сварные швы осматривают, чтобы выявить возможные перекосы, пустоты, неравномерности шва.

На наружной поверхности деталей не должно быть дефектов, которые появляются в случае превышения допустимой температуры. Визуально снаружи сварной шов должен иметь форму симметричного валика, имеющего одинаковую ширину и распределенного равномерно по периметру трубы.

Комплект гильза-дорн подбирают индивидуально для разных диаметров. Поверхность нагревательного элемента покрывают специальным составом, иначе на него будет налипать расплавленный материал

Предельная высота валика на трубе со стенкой толщиной до 1 см составляет максимум 2,5 мм. Для труб, у которых этот размер превышает 1 см, допустимой считается высота валика 3 – 4 мм. Кромки сварного соединения могут быть смещены относительно друг друга не более чем на 10% от толщины стенки трубы.

Технология сварки ПП труб в подробностях приведена здесь. С содержанием предложенной нами статьи рекомендуем ознакомиться.

Сегодня существует только две разновидности соединения труб при помощи сварки: встык и враструб. Если выбрана сварка враструб, то сварочным аппаратом нужно одновременно оплавить внутреннюю часть раструба и наружную поверхность гладкого конца. После чего трубы достаточно быстро соединяются.

Сварка встык представляет собой оплавление концов обеих труб и соединение их с приложением некоторого давления.

Следует отметить, что сварка труб является непростой задачей, для выполнения которой необходимо специальное оборудование. Именно поэтому далеко не все способы сварки доступны для домашнего использования.

Дуговая и газовая электросварка является наиболее распространенными. Но перед началом всех сварочных работ нужно произвести подготовку. Вначале необходимо произвести промывку всех замасленных частей труб при помощи каустической соды (едкого натра) и теплой воды. В месте будущего соединения срезается кромка, которая впоследствии обрабатывается растворителем.

Принцип действия любого газового сварочного аппарата заключается в том, что газ во время сгорания образует столб пламени, которое расплавляет присадочный материал и формирует так называемое сварочное соединение. Проволоку чаще всего используется в качестве присадочного материала. При помощи газовой сварки соединяются полимерные и металлические трубопроводы.

Дуговая сварка отличается тем, что соединение происходит при использовании неплавящихся или плавящихся электродов. В случае если выбраны неплавящихся электроды, нужно использовать присадочный материал.

Следует отметить, что сварочные работы, выполненные высококвалифицированным специалистом, смогут обеспечить наибольшую надежность соединения.
