Отделка дымохода на крыше: выбор места и необходимые инструменты, монтаж

Варианты отделки

Речь пойдет прежде всего о дымоходах квадратного или прямоугольного сечения. Как правило, это трубы, выполненные из керамического кирпича (с гильзой в виде трубы из нержавеющей стали или без нее), а также многослойные конструкции с внутренней керамической трубой и оболочкой из легкого бетона, между которыми проложен слой негорючей теплоизоляции.

Популярный вариант отделки таких труб — оштукатуривание. Для этого обычно применяют цементные штукатурные смеси, предназначенные для фасадных работ. Среди требований к подобным материалам — морозостойкость (способность выдержать большое количество циклов замерзания-оттаивания), а также высокая паропроницаемость.

Штукатурный слой с низкой паропроницаемостью станет барьером на пути влаги, образующейся при остывании нагретого трубой воздуха, в результате чего под отделкой будет выпадать конденсат, и она начнет покрываться трещинами. Хорошая паропроницаемость достигается не только за счет состава штукатурки, но и за счет толщины ее слоя: по мнению специалистов, он должен быть не менее 2 см.

Штукатурку обычно наносят поверх армирующей сетки, притом для лучшего сопротивления осадкам и другим внешним воздействиям ее нередко покрывают паропроницаемой фасадной краской

Штукатурку можно наносить и на основание из негорючих теплоизоляционных плит, приклеенных к дымоходу: благодаря утеплителю точка росы всегда оказывается за пределами отделочного слоя, и вероятность намокания штукатурки становится минимальной. Минус отделки штукатуркой — необходимость регулярно ее обновлять: при недостаточной квалификации исполнителей этот процесс может привести к загрязнению или повреждению кровли.

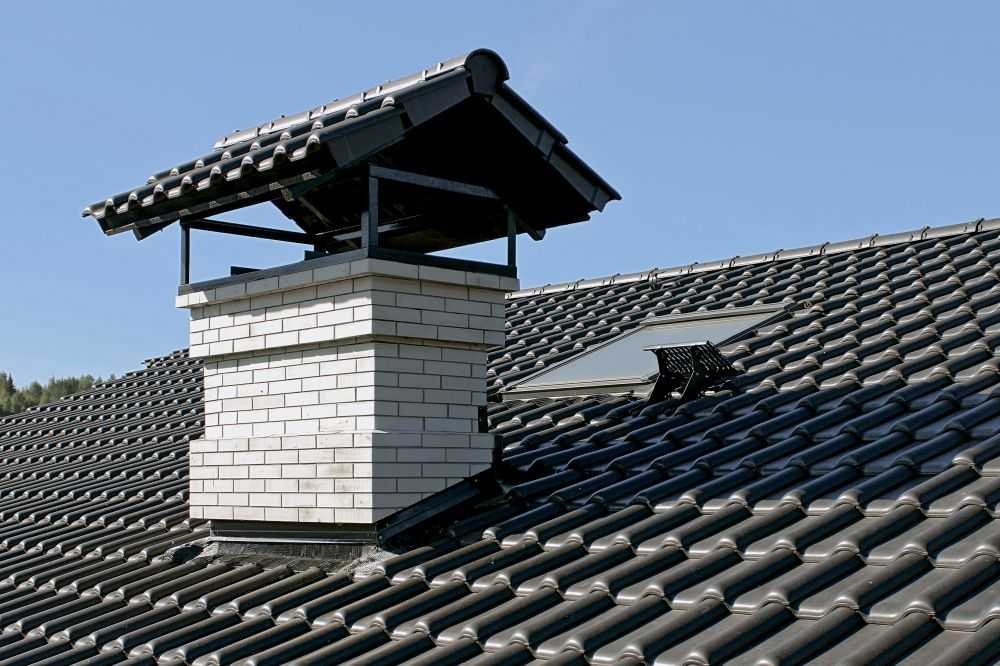

Другой популярный способ украсить дымоход — с помощью обмуровки лицевым керамическим кирпичом. Зачастую используют клинкерный кирпич, поскольку привлекательный внешний вид сочетается в нем с особой прочностью и долговечностью. Для достижения статической устойчивости обмуровка должна не менее чем на одну треть располагаться под кровлей.

Возникает вопрос: на что опирать довольно тяжелую кладку? Варианты бывают разные в зависимости от материала и конструкции дымохода. Чаще всего опорой служит консольная плита из монолитного железобетона, закрепляемая тем или иным способом на трубе. Например, производители дымоходов с бетонной оболочкой предлагают готовые плиты, устанавливамые вразрыв между элементами оболочки.

Эти плиты способны выдержать до 4 м кирпичной кладки. Если в здании перекрытие чердака представляет собой железобетонную плиту, то можно опирать обмуровку на перекрытие: такое решение позволяет увеличить допустимую высоту кладки в сравнении с консольной плитой.

Лицевые кирпичи укладывают с использованием особого раствора на цементной основе

Альтернативой тяжелой кирпичной кладке служит тонкая и, следовательно, легкая клинкерная плитка, имитирующая кирпичную кладку. Толщина подобной отделки — около 1,5 см. Специального основания для нее не требуется. Плитки крепят к поверхности дымохода особым цементным раствором.

Часто трубу облицовывают плитками из искусственного камня (декоративного бетона), воспроизводящими форму и текстуру натурального камня или глиняного кирпича (реже применяют собственно природный камень). Бетонные плитки так же, как клинкерные, обладают небольшим весом, их толщина, как правило, 2–5 см. Изделия фиксируют цементным клеевым составом.

Элегантный вид имеют дымоходы, оформленные тем же материалом, которым покрыта крыша. Например, в случае кровли из керамической черепицы трубу можно отделать плоской черепицей («бобровый хвост» и др.): ее закрепляют шурупами на шаговой обрешетке из негорючего материала (обычно из стали), механически зафиксированной на дымоходе.

Можно покрыть трубу и гибкой черепицей, но при этом следует помнить, что она является горючей, и потому между ней и трубой нужно выдержать зазор для обеспечения пожарной безопасности. Согласно СНиП 4101-2003 «Отопление, вентиляция и кондиционирование» расстояние от дымохода до горючего материала должно составлять не менее 13 см, однако в случае современных дымоходов, имеющих слой теплоизоляции, оно может уменьшаться (до 5 см для керамических труб с утеплителем и бетонной оболочкой).

Долговечное и технологичное решение — использовать для отделки дымохода кожухи заводского изготовления. В большинстве случаев их закрепляют на устье трубы, что при осадке здания позволяет им вместе с дымоходом свободно перемещаться относительно фартука, соединяющего дымоход с кровлей.

Это могут быть кожухи из стали с цветным полимерным покрытием, срок службы которых сопоставим со сроком службы металлочерепицы. Такие изделия универсальны, поскольку подходят для украшения труб практически любых размеров, притом не только квадратного, но и круглого сечения, а также для эстетичного вывода через крышу нескольких труб в одном коробе.

Если ширина дымохода превышает 80 см, то за ним, со стороны конька, необходимо создавать «разуклонку» — маленькую двускатную крышу, покрытую тем же материалом, что и кровля в целом

Производители керамических дымоходов с бетонной оболочкой предлагают кожухи из волокнистого бетона — материала, устойчивого к перепадам температур и воздействию погодных факторов. Такие изделия имеют разнообразный внешний вид. Например, бывают с гладкой поверхностью под дальнейшую отделку (оштукатуривание, окраска, облицовка плиткой), а также могут имитировать кладку из красного кирпича.

Высота кожухов — от 0,75 до 2,5 м с шагом 0,25 м. Сверху дымоход, облицованный тем или иным материалом, накрывают покровной плитой (заводского изготовления или выполняемой на месте) для защиты устья трубы. Плиты делают из легкого бетона, листовой стали и пр.

Рекомендуют по возможности оставлять между облицовкой и дымоходом вентилируемый зазор для удаления влаги, появляющейся при остывании теплого воздуха от трубы. В противном случае вероятно намокание и постепенное разрушение отделки. Такой зазор обязательно предусматривают, когда устанавливают готовые кожухи.

Материалы для отделки

Материал для отделки дымохода допустимо выбирать только с учетом его защитных возможностей. На его срок службы влияют такие факторы:

• осадки;
• высокая температура;
• колебания температур окружающей среды;
• ультрафиолет.

Основной проблемой считается существенная разница между внешней наружной температурой и высокими рабочими значениями. Это провоцирует образование конденсата в трубе. Как следствие, дымоход постепенно разрушается.

Уменьшить количество влаги поможет качественное утепление системы и обшивка конструкции дымохода облицовочными материалами.

Важно выбирать покрытия, которые отличаются стойкостью к атмосферным явлениям.

Сегодня для отделки дымохода применяют следующее:

• кровельный материал;
• плитка;
• цементные плиты;
• готовые конструкции.

Клинкерная плитка отличается высокой механической прочностью и устойчивостью к влиянию атмосферных факторов. Чаще всего ее применяют для облицовки высоких и тонких труб.

Наиболее практичным решением считается использование декоративного клинкерного кирпича. Он гармонирует со всеми видами крыш. К тому же на нем не видны загрязнения.

В качестве кровельного материала обычно применяют профнастил. Обшивка дымохода металлопрофилем имеет много плюсов. К ним относят высокие защитные свойства, доступную цену, долговечность. К тому же металлочерепица выглядит декоративно и легко монтируется.

Цементные плиты тоже достаточно популярны. Они отличаются небольшой массой и могут иметь разные виды фактур. Это позволяет воссоздать поверхность любого типа. К тому же материал считается негорючим и экологичным.

Прекрасным решением считается применение готовых конструкций. Чаще всего их изготавливают из резины. Этот вариант характеризуется отличными гидро- и теплоизоляционными свойствами. Широкий защитный фартук предотвращает попадание загрязнений в кровельный пирог. Также он оберегает конструкцию от влаги.

Такой фартук может использоваться как отличный дизайнерский элемент. Его можно применять для облицовки наружных дымоходных труб, сделанных из нержавейки.

В качестве материала для обшивки допустимо использовать даже сайдинг. Однако этот вариант подойдет исключительно для вентиляционных труб. Это связано с тем, что он является горючим.

Если на крыше уложена гибкая черепица, этот же материал можно использовать и для облицовки трубы. Вначале нужно сделать каркас, затем использовать ЦСП или ОСП и лишь после этого наклеить черепицу. Однако для дымоходов такой вариант не подойдет.

Облицовка дымоходных труб и специальные колпаки

Отделывать трубы можно натуральным или искусственным камнем. Однако это решение считается не слишком практичным. Дело в том, что с некачественного кирпича нередко срывается облицовка. Это портит крышу.

Для защиты вентиляционных каналов от осадков, рекомендуется ставить особые защитные колпаки. Они уменьшают силу тяги. Потому размер таких элементов не должен быть очень большим. Расстояние от верхней части трубы до нижней точки колпака следует делать минимум 15 см. Форма и материал изделия могут быть разными.

Обратите внимание

Превышение дымохода над коньком – полметра. Не ставят трубы близко к ендовам и мансардным окнам.

Порядок действий (для круглой металлической трубы):

1. Отмерить от стропила расстояние, равное ширине дымохода полметра, и установить там дополнительную стропильную ногу.

2. С помощью отвеса спроецировать стропило на чердачное перекрытие. Отвес крепят на стыке стропила с коньком.

3. Отмерить от этой точки полтора метра в сторону ската. Спроецировать новую отметку на стропило. Здесь пройдет ось дымохода.

4. Отмерить на перекрытии от оси расстояние, равное радиусу дымохода 25 см. Эту точку тоже спроецировать наверх.

5. По последней отметке установить перпендикулярно стропильным ногам брус того же сечения, что и у стропил.

6. Аналогичным образом установить ниже по скату еще один брус, чтобы получилась прямоугольная рамка – короб для дымохода.

7. В углах рамки просверлить четыре сквозных отверстия. По этим отверстиям со стороны крыши наметить контур прямоугольника, который нужно вырезать.

8. На обозначенном участке демонтируют кровельный пирог: утеплитель и обрешетку удаляют, кровельное покрытие отворачивают наружу, пароизоляцию – внутрь и крепят к коробке степлером.

9. Ставят трубу, фиксируют к коробке хомутами с ножками.

10. Со стороны чердака коробку закрывают листом из металла или асбеста.

11. Со стороны крыши между стенками коробки и дымохода помещают негорючий теплоизолятор (можно засыпать керамзит).

Правильно провести трубу сквозь крышу достаточно сложно. Обращайтесь к нам в СТМ-Строй.

У нас работают профессионалы, до тонкостей знающие все особенности устройства крыш и кровельных конструкций. Мы выполним для вас монтаж трубы и примыкание мягкой кровли к дымоходу в быстрые строки, качественно и недорого.

Отделка трубы дымохода на крыше своими руками

Чтобы обшить трубу дымохода, важно соблюдать основные противопожарные нормы. Из дымоходных конструкций выходят газы очень высоких температур. Для всех типов конструкций ключевую роль играет обеспечение достаточной силы тяги.

Применение подручных средств для герметизации конструкции давно считается неактуальным. На рынке стройматериалов представлено много готовых решений этого вопроса.

Важно учитывать, что для герметизации щелей между трубой и крышей нельзя применять обыкновенный силиконовый герметик. Для этого используют особые составы, которые отличаются устойчивостью к повышенным температурам.

Итак, как правильно обшить дымоход? Чтобы добиться хороших результатов, нужно соблюдать целый ряд правил:

• Для труб квадратной и прямоугольной формы можно сделать или купить металлический фартук. Он представляет собой уголки, изготовленные из особой ленты — свинцовой, алюминиевой, металлической. Оцинковка труб таким фартуком обладает рядом особенностей. Его следует крепить к дымоходу. Также монтаж осуществляется под кровельным материалом — шифером, черепицей, пронастилом.
• Круглый дымоход легко можно отделать резиновым уплотнителем. Он хорошо прилегает к окружности труб любого диаметра. Основание можно зафиксировать саморезами на разных видах кровельного материала.
• Обшивать дымоход можно и менее эстетичными материалами. Одним из них считаются мембранные ленты. Их просто приклеивают к трубе и крыше. Это помогает защитить кровельный пирог от проникновения влаги.

Для лучшей изоляции от протекания нужно использовать сразу несколько изоляционных материалов.

Правила установки дымохода

Если в доме имеется печь, значит, нужен и дымоход. Хотя вместо печи может быть специальный бак, работающий на газе. В любом случае дом как-то отапливается, а продукты сгорания нужно выводить. Есть несколько вариантов выведения трубы через кровлю, связанных с определением места.

непосредственно в коньке;

на расстоянии от конька.

В первом и втором варианте есть свои минусы и плюсы. С одной стороны, в коньке дымоход монтировать проще. Но это для того, кто занимается именно этим вопросом. А для обустройства стропильной системы это сложнее, потому что придется делать разрыв в горизонтальной балке.

Печная труба, смещенная относительно конька крыши

При этом нужно соблюсти такие строительные нормы:

Если дымоход на крыше устанавливается на расстоянии не более 1,5 м от конька, то труба должна быть выше его на 0,5 м.

При её установке на расстоянии от 1,5 м до 3 м от конька, она делается с ним на одном уровне.

Когда труба будет на расстоянии больше 3 м от конька, она может быть ниже его, но не более, чем на 10°.

Самый лучший вариант расположения трубы относительно конька – недалеко от него. Если же делать дымоход значительно ниже, возрастает риск повреждения сходящим снегом.

Чтобы обеспечить хорошую тягу, надо придерживаться определенных норм по размещению печной трубы относительно конька крыши

Есть место, в котором вообще не рекомендуется устанавливать трубу – ендова. Это внутренний угол, который образуют два ската сложной крыши при соединении. На него всегда идет повышенная нагрузка, так как там стекают осадки, и задерживается снег. При такой установке очень высока возможность нарушения гидроизоляции. Это означает, что будут наблюдаться протечки.

Правильный проход трубы дымохода через кровлю: требования к безопасности и материалам

Сложить печь — дело непростое, но когда дело доходит до обустройства правильного прохода трубы дымохода через кровлю — это не менее важная процедура. От того, насколько верно будут проведены работы, зависит противопожарная безопасность, а также гидроизоляция печи и чердачного перекрытия.

Неправильно смонтированная система выведения газов, которые выделяются в процессе сгорания топлива, может стать причиной пожара! Также эти газы опасны для здоровья и жизни человека, их накапливание под кровлей жилых помещений создает опасную прослойку, которая, достигая критической массы, может нанести непоправимый ущерб здоровью человека и даже к летальным исходам!

Проход дымохода через черепичную кровлю

Последствия плохо проведенной работы по герметизации дымохода при выходе его через крышу могут быть таковы:

• Если труба не будет защищена от влаги, сырость со временем легко разрушит кладку дымохода, проникая в швы и разъедая раствор, что также может привести к задымлению чердака, а при худшем исходе — и к пожару.
• Влага, появившаяся в негерметично заделанных отверстиях вокруг трубы, стекая по кладке, проникая вовнутрь дымохода, и может привести к образованию грибка. Придется перекладывать трубу, а возможно — даже часть печи.
• Переувлажнение не только трубы, но и материалов пароизоляции и утеплителя может привести к их разрыву.
• В результате утраты герметичности теплоизоляции увеличатся теплопотери здания.
• Возможно нарушение циркуляции воздуха в чердачном помещении, что приведет к снижению влагообмена .
• Попадание влаги в щели при перепадах температур образует наледи, которые расширят трещины, и разрушительные процессы активизируются.
• Из-за влаги может быть нарушено все устройство крыши — если она попадет на стропильную конструкцию и начнет ее разъедать.

Сырость убивает дымоходную трубу

Такая картина может возникнуть в трубе, при плохо заделанных щелях вокруг нее . Чтобы не возникло подобной проблемы, монтаж вывода трубы через кровлю необходимо проводить внимательно и грамотно.

Проход через металлочерепицу

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали.

Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.

До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).

Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.

Для установки фартука, в трубе надо сделать специальную штробу

Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.

Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.

После установки галстука и внутреннего фартука укладывается металлочерепица.

Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука.

Готовая печная труба, проведенная через металлочерепицу Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию дымохода на крыше.
