Онлайн калькулятор для расчёта стоек (колонн) из стальных труб на прочность, устойчивость и допустимую гибкость

Виды вероятных нагрузок

Как можно классифицировать нагрузки на балку из трубы? В соответствии с СП 20.13330.2021 «Нагрузки и воздействия» моменты  нагружения конструкции можно распределить по следующим признакам:

  • постоянные – давление и вес которых не изменяются с течением времени, это такие, как собственный вес конструкции;
  • временные длительные, учитывающие вес дополнительных конструкций сооружения, включая оборудование, мебель и прочее;
  • кратковременные поперечные, зависящие от внешних условий эксплуатации – нагрузки от ветра, снега или дождя, для определения которых производится собственный расчет, зависящий от района расположения объекта. Такие нагружения в экстремальных условиях создают условия, при которых возможен прогиб балки из трубы.
  • особые условия воздействия, к которым можно отнести воздействие от удара автомобиля во время парковки, в результате которого опора может прогибаться;
  • сейсмические – для местностей с определенной сейсмической активностью.

Прочностью перекрытия определяется уровень безопасности проживания на загородном участке или в деревенском доме.

Степень нагружения конструкций можно подбирать по таблицам, при этом учитываются:

  1. величина момента инерции, обозначенная в стандартах;
  2. длина пролета;
  3. величина нагрузки;
  4. модуль Юнга (справочные данные).

В таблицах приводятся готовые данные, рассчитанные по специальной формуле например для круглых, квадратных и прямоугольных профилей. Все прочностные расчеты несущих конструкций по определению сложны в исполнении и требуют специальной инженерной подготовки в области сопротивления материалов.

Балочная ферма, подсчет которой произведен таким образом, будет надежной конструкцией на долгое время. При правильном расчете предельная жесткость перекрытия гарантирована.

Предлагаем произвести ориентировочный расчет балок на прогиб и изгиб из круглого, квадратного, шестигранного и прямоугольного проката калькулятором.

Перед произведением расчетов настоятельно рекомендуем ознакомиться с расположенной ниже инструкцией

Глубина прогиба ведущим валом – расчет онлайн калькулятором. холодная гибка труб.

Данный калькулятор можно разбить на 2 калькулятора. Первый рассчитывает

параметры сегмента по хорде и высоте, второй – глубину прогиба ведущим валом.

The field is not filled.

‘%1’ is not a valid e-mail address.

Please fill in this field.

The field must contain at least% 1 characters.

The value must not be longer than% 1 characters.

Field value does not coincide with the field ‘%1’

An invalid character. Valid characters:’%1′.

Expected number.

It is expected a positive number.

Expected integer.

It is expected a positive integer.

The value should be in the range of [%1 .. %2]

The ‘% 1’ is already present in the set of valid characters.

The field must be less than 1%.

The first character must be a letter of the Latin alphabet.

Su

Mo

Tu

We

Th

Fr

Sa

January

February

March

April

May

June

July

August

September

October

November

December

century

B.C.

%1 century

An error occurred while importing data on line% 1.
Value: ‘%2’.
Error:
%3

Unable to determine the field separator. To separate fields, you can use the following characters: Tab, semicolon (;) or comma (,).

%3.%2.%1%4

%3.%2.%1%4 %6:%7

s.sh.

u.sh.

v.d.

z.d.

yes

no

Wrong file format. Only the following formats: %1

Please leave your phone number and / or email.

Исходные данные

Расчетная схема:

Длина пролета (L) – пролет через который переброшена балка или длина консоли.

Расстояния (A и B) – расстояния от опор до мест приложения нагрузок. Для 3 схемы А равна длине консоли балки, опирающейся на 2 опоры.

Нормативная и расчетная нагрузки – нагрузки, на которые рассчитывается квадратная труба. Рассчитать их можно с помощью следующих материалов:

Fmax  – максимально допустимый прогиб, подбираемой по таблице E.1 СНиПа “Нагрузки и воздействия”, в зависимости от вида конструкции. Некоторые значения этого показателя приведены в таблице 1.

Таблица 1. Максимальный прогиб для некоторых конструкций согласно СНиП.

Вид балкиДлина пролетаТребованияFmax
Балки перекрытий, покрытий, крышиL ≤ 1 мЭстетико-психологические, то есть такие, при которых прогиб балки не будет “бросаться в глаза” 1/120 (1/60)
L = 3 м 1/150 (1/75)
L = 6 м 1/200 (1/100)
L = 12 м 1/250 (1/125)
Балки покрытий и перекрытий при наличии на них элементов, подверженных растрескиванию (стяжек, полов, перегородок) любая Конструктивные 1/150 (1/75)
Перемычки любая Конструктивные 1/200

Примечания:

1. Без скобок Fmax указан для пролета, в скобках – для консоли.

2. В случае промежуточных значений длины пролета L максимальный прогиб Fmax находится по линейной интерполяции.

Количество труб – обычно указывается одна балка, но если есть желание ее усилить и положить рядом еще одну такую же балку, то следует выбрать в графе “две”.

Расчетное сопротивление Ry- данный параметр зависит от марки стали. Основные значения этого показателя приведены в таблице 2.

Таблица 2. Расчетное сопротивление стали по ГОСТ 27772-88.

Марка сталиАналогТолщина прокатаРасчетное сопротивление, Ry
Неизвестно – любая210 МПа
 C235Ст3кп2 по ГОСТ 535-20052 – 20 мм230 МПа
20,1 – 40 мм220 МПа
С245Ст3пс5, Ст3сп5 по    ГОСТ 535-20052 – 20 мм240 МПа
20,1 – 30 мм230 МПа
 С255 Ст3Гпс, Ст3Гсп по    ГОСТ 535-20054 – 10 мм250 МПа
10,1 – 20 мм240 МПа
20,1 – 44 мм230 МПа
 С275 Ст3пс по ГОСТ 535-20052 – 20 мм270 МПа
 С285 Ст3сп, Ст3Гпс, Ст3Гсп по ГОСТ 535-20054 – 10 мм280 МПа
10,1 – 20 мм270 МПа
 С345 12Г2С, 09Г2С по ГОСТ 19281-20212 – 10 мм335 МПа
10,1 – 20 мм315 МПа
20,1 – 40 мм300 МПа
 С345К 10ХНДП по ГОСТ 19281-20214 -10 мм335 МПа

Размер трубы – здесь необходимо выбрать тот размер трубы, который вы хотите проверить на заданные нагрузки.

Логика расчета на прочность и устойчивость стоек (колонн) из стальных труб

Согласно Актуализированной редакция СНиП II-23-81 (CП16.13330,2021) расчет на прочность элементов из стали при центральном растяжении или сжатии силой P следует выполнять по формуле:

P / Fp * Ry * Yc <= 1, где:

  • P — действующая нагрузка,
  • Fp — плошадь поперечного сечения стойки,
  • Ry — расчётное сопротивление материала (стали стойки), выбирается по таблице В5 Приложения «В» того же СНиПа;
  • Yc — коэффициент условий работы по таблице 1 СНиПа (0.9-1.1).В соответствии с примечанием к этой таблице (пункт 5) в калькуляторе принято Yc=1.

Проверку на устойчивость элементов сплошного сечения при центральном сжатии силой P следует выполнять по формуле:

P / Fi * Fp * Ry * Yc <= 1, где Fi — коэффициент продольного изгиба центрально — сжатых элементов. Коэффициент Fi введён в расчёт в качестве компенсации возможности некоторой не прямолинейности стойки, недостаточной жесткости её крепления и неточности в приложении нагрузки относительно оси стойки.

Значение Fi зависит от марки стали и гибкости колонны и часто берётся из таблицы 72 СНиП II-23-81 1990г. Исходя из гибкости стойки и расчётного сопротивления выбранной стали сжатию, растяжению и изгибу. Это несколько упрощает и огрубляет расчёт, так как СНиП II-23-81* предусматривает специальные формулы для определения Fi.

Гибкость (Lambda) — некоторая величина, характеризующая свойства рассматриваемого стержня в зависимости от его длины и параметров поперечного сечения, в частности радиуса инерции: Lambda = Lr / i;

  1. здесь Lr — расчётная длина стержня,
  2. i — радиус инерции поперечного сечения стержня (стойки,колонны).

Радиус инерции сечения i равен корню квадратному из выражения I / Fp, где I — момент инерции сечения, Fp — его площадь.

Lr (расчётная длина) определяется как MuL;

здесь L — длина стойки, а Mu — коэфф., зависящий от схемы её крепления:

  1. «заделка-консоль»(свободный конец)-Mu=2;
  2. «заделка-заделка»-Mu=0.5;
  3. заделка-шарнир»-Mu=0.7;
  4. «шарнир-шарнир»-Mu=1.

Следует иметь ввиду,что при наличии у формы поперечного сечения 2-ух радиусов инерции (например, у прямоугольника), при расчёте Lambda используется меньший. Кроме того,сама Lambda (гибкость стойки), рассчитанная по формуле Lambda = Lr / i не должна превышать 220-ти в соответствии с табл. 19.СНиП II-23-81*; там же содержатся ограничения на предельную гибкость центрально-сжатых стержней.

Для их использования необходимо сделать выбор в таблице калькулятора «Вид, назначение стоек…». Предельная гибкость стоек, кроме их геометрических параметров, зависит также от коэфф. продольного изгиба (Fi), действующей нагрузки(P), расчётного сопротивления материала стойки (Ry) и условий её работы (Yc).

Максимальные нагрузки на профильную трубу

Некоторые читатели задаются вопросом: «Зачем делать такие сложные расчеты, если мне нужно сварить перила для крыльца». В таких случаях нет необходимости в сложных расчетах с учетом нюансов, так как можно прибегнуть к готовым решениям (таб. 1, 2).

Таблица 1. Нагрузка для профильной трубы квадратного сечения
Размеры профиля, ммМаксимальная нагрузка, кг с учетом длины пролета
1 метр2 метра3 метра4 метра5 метров6 метров
Труба 40х40х27091737235165
Труба 40х40х39492319646216
Труба 50х50х21165286120613114
Труба 50х50х31615396167844319
Труба 60х60х21714422180935026
Труба 60х60х323935892501296935
Труба 80х80х34492111047825214482
Труба 100х100х374731851803430253152
Труба 100х100х492172283990529310185
Труба 120х120х41372633391484801478296
Труба 140х140х419062473620691125679429
Таблица 2. Нагрузка для профильной трубы прямоугольного сечения (рассчитывается по большей стороне)
Размеры профиля, ммМаксимальная нагрузка, кг с учетом длины пролета
1 метр2 метра3 метра4 метра5 метров6 метров
Труба 50х25х26841676934166
Труба 60х40х31255308130663517
Труба 80х40х219114712021055831
Труба 80х40х326726582811468143
Труба 80х60х3358388438019911262
Труба 100х50х454891357585309176101
Труба 120х80х378541947846455269164

Пользуясь готовыми расчетами, помните, что в таблицах 2 и 3 указана максимальная нагрузка, от воздействия которой труба согнется, но не сломается. При ликвидации нагрузки (прекращение сильного ветра) профиль вновь обретет первоначальное состояние. Превышение максимальной нагрузки даже на 1 кг ведет к деформации или разрушению конструкции, поэтому покупайте трубу с запасом прочности, в 2 – 3 раза превышающим предельное значение.

Качественные профильные трубы

Поведение круглого, квадратного и прямоугольного сечения, виды разрушений

Толщина трубных стенок на внешней части гиба становится меньше из-за того, что при возникающих напряжениях появляется растягивающий момент:

  1. Ставшая тонкой внешняя стенка тяготеет к выгибу, направленному к срединной оси трубы. Это приводит к тому, что ее поперечное сечение деформируется.
  2. Когда предел прочности изделия превышается, оно разрывается по внешней плоскости изгибания.

Толщина трубных стенок на внутренней части гиба становится больше, из-за появления сжимающего напряжения. Когда предел прочности изделия на сжимание превышается, оно утрачивает локальную жесткость. Это приводит к образованию глубоких складок на внутренней плоскости изогнутой трубы.

Как ведут себя квадратный и прямоугольный профиль:

  1. Их трубные стенки подвержены сжимающему и растягивающему напряжению, как на наружной, так и на внутренней плоскости изгиба, по максимуму.
  2. У материала повышенная склонность к деформациям, мастеру трудно их контролировать.
  3. Профильный материал на внутренней стороне изгиба склонен к вертикально направленному расширению. При этом он течет горизонтально вдоль торца изделия. Эти напряжения вдавливают вертикально расположенные трубные стенки. При этом квадрат поперечного сечения деформируется. Он приобретает конфигурацию трапеции.
  4. Поперечное сечение прямоугольной и квадратной формы плохо передает зажимные усилия между изгибочной и зажимающей колодкой.
  5. Профиль стремится проскользнуть вдоль колодки в начале изгибания. При этом он может ее тереть, что ведет к износу оборудования.

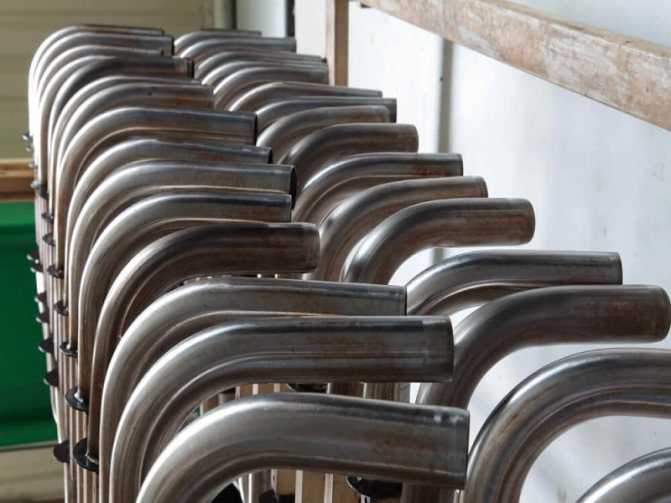

Поведение материала с круглым сечением, когда происходит его изгиб:

  1. Материал меньше деформируется на участках наивысшего напряжения. Места максимального сжимания/растягивания расположены по касательной осевой линии к поперечному сечению.
  2. Круглая форма дает металлу возможность равномерно растекаться по всем направлениям в ходе изгибания. Благодаря этому мастеру легче контролировать процессы деформации материала.
  3. Благодаря поперечному сечению округлой формы труба хорошо передает усилия между изгибочной и зажимающей колодкой.
  4. При гибке круглых труб по радиусу, они практически не проскальзывают в инструменте.

Предварительные соображения

Нагрузка балок может быть распределённой (“q” на схемах 3,4,5,9,15 и др.) или сосредоточенной (“P” на схемах 1,2,6,7,8 и др.).

Крепление балок может быть:

  1. консольным с жесткой заделкой одного из концов (например, схемы 1,2,3 и другие);
  2. “заделка – заделка”, когда оба конца балки из трубы жестко защемлены (заделаны), схемы 6, 7, 8, 9;
  3. “шарнир – шарнир”, (схемы 12, 13, 14, 15 и другие), причём левый шарнир неподвижный, а правый подвижный;
  4. “заделка – шарнир” (схемы 9, 10, 11 другие).

Жесткая заделка предотвращает поворот балки из трубы и перемещение её в любом направлении. Неподвижный шарнир допускает только поворот трубы в месте крепления в вертикальной плоскости.

Подвижный шарнир допускает поворот трубы в месте крепления в вертикальной плоскости и перемещение вдоль её собственной оси. Эти перемещения весьма незначительны и являются следствием деформации трубы под нагрузкой.

Жесткая заделка трубы предотвращает ее поворот и перемещение в любом направлении. Неподвижный шарнир допускает только поворот трубы в месте крепления в вертикальной плоскости.

Подвижный шарнир допускает поворот в месте крепления в вертикальной плоскости и перемещение вдоль её собственной оси. Эти перемещения весьма незначительны и являются следствием деформации балки из трубы под нагрузкой.

Основным видом этой деформации является её прогиб, величина которого наряду с приложенной нагрузкой зависит также от ее длины, размеров её поперечного сечения и физических характеристик материала, в данном случае от его модуля упругости (“E”). Модуль упругости углеродистой стали равен (2-2.1) * 10 ^ 5 MПа;

Из размерных характеристик поперечного сечения трубы для расчёта прогиба используется момент инерции сечения (“I”); величина прогиба зависит также от положения проверяемой точки трубы относительно опор.

Допустимая величина прогиба балок определяется их назначением и местом в строительных конструкциях и регламентируется соответствующим СНиП; в легких случаях она не должна превышать 1/120 – 1/250 длины трубы.

Поэтому настоятельно рекомендуется проверять результаты расчета на допустимость.

Расчет балки на прочность онлайн калькулятор

Балка длиной L загружена равномерно распределенной нагрузкой q либо сосредоточенной силой P, которые необходимо будет задать
(как собрать нагрузки на балку можно получить тут Сбор нагрузок (калькулятор).
Все геометрические размеры сечения можно задать самому, поэтому в калькуляторе реализован огромный выбор самых различных балок: труба,
швеллер, профильная труба, двутавр, уголок, пластина и др.
Расчет проходит по нормальным и касательным напряжениям, которые возникают из-за поперечной силы.
Касательные напряжения получаем по формуле Журавского и производим проверку с использованием главных напряжений по 3-ей теории прочности.
В онлайн расчет входят такие материалы, как сталь нескольких классов (С235, С245, С255, С345) и дерево трех сортов.

Для расчета вам необходимо:

1. Выбрать форму поперечного сечения (труба, швеллер, профильная труба, двутавр, уголок, пластина и др.)

2. Выбрать материал (сталь, дерево)

3. Выбрать необходимую расчетную схему

4. Выбрать вид нагрузки (распределенная по длине балки либо сосредоточенная)

5. Указать геометрические размеры, указанные на картинках

6. Задать нагрузку (нагрузку можно рассчитать онлайн здесь)

Также есть возможность выбора расчетной схемы: шарнир-шарнир, заделка-шарнир, заделка-заделка, свободный конец балки.

Коэффициенты поправки расчетного сопротивления дерева на изгиб приняты следующие:

Mдл = 0.66 – совместное действие постоянной и кратковременной снеговой нагрузок

Mв = 0.9 – нормальные условия эксплуатации дерева (влажность менее 12%)

Mт = 0.8 – эксплуатация дерева при температуре 50 градусов

Mсс = 0.9 – срок эксплуатации конструкции 75 лет

При расчете уже учитывается собственный вес конструкции.

Последние изменения
1. Добавлена возможность расчета балки при сосредоточенной нагрузке
– Добавлена проверка устойчивости стенки и полки двутавра, швеллера, уголка, профильной трубы
– Исправлено расчетное сопротивление дерева на изгиб согласно СП 64.13330.2021 “Деревянные конструкции”
– Исправлены расчетные сопротивления стали
– Исправлено допустимое эквивалентное напряжение при действии нормальных и касательных напряжений
– Добавлена возможность поворота швеллера

Если данный калькулятор оказался Вам полезен – не забывайте делиться им с друзьями и коллегами ссылкой в соц.сети, а также посмотреть другие
строительные калькуляторы онлайн, они простые, но здорово облегчают жизнь строителям и тем, кто решил сам строить свой дом с нуля.

Расчет трубы на прочность



Возникли вопросы, пожелания? Оставьте свой отзыв!

Денис (22.10.2021)

Пропала возможность выбора труб по ТУ... на шаге 5. Исправьте пожалуйста


Сергей (18.10.2021)

Отличные материалы.


Анатолий (10.08.2021)

Ошибка мощная в реализации расчёта. Если в коэффициентах разделитель поставить ЗАПЯТУЮ, то он считает коэффициент равен 0. А если ТОЧКУ , то тогда учитывает его в расчётах


Сергей (16.06.2021)

Ребята, спасибо за труд! Если есть возможность, добавьте пожалуйста расчет конического днища


Артем (07.06.2021)

В госте знаменатель без скобок


Артем (07.06.2021)

В госте знаменатель без скобок


Олег (29.04.2021)

Спасибо большое! Ребята, есть один вопрос. Каково значение коррозии стали 20 в морской воде? хотя бы в пределах от до


Роман (29.04.2021)

Спасибо большое! Очень помогло!


Без имени (12.04.2021)

Молодцы, спасибо!


Найля (24.02.2021)

Спасибо!!!!!!!!!!!!


Александ (21.02.2021)

Отлично, все просто и наглядно


Нонейм (12.02.2021)

А можно добавить расчёт при температурах ниже нуля до -250гр.


Нонейм (22.01.2021)

Допускаемое напряжение стали 20 при температурах 410 и свыше не соответствуют действительности!!! А где сталь 25? Можно добавить?


Нонейм (22.01.2021)

Допускаемое напряжение стали 20 при температурах 410 и свыше не соответствуют действительности!!! А где сталь 25? Можно добавить?


Анон (17.12.2020)

А как задать материал серый чугун СЧ20 гост 1412?


Без имени (16.12.2020)

Спасибо


Александр (24.11.2020)

Кроме прочности стенки трубы, необходима оценка ее местной и общей устойчивости, возможно, в зависимости от радиуса ее продольного изгиба.


Н (03.11.2020)

подскажите, допускаемое напряжение [σ] откуда берется?


александр (03.11.2020)

удобно и приятно


Дмитрий (15.10.2020)

Егору Сысоеву. Здесь не то место, где нужно заявлять о своей порочности.


Егор Сысов (04.10.2020)

Я гей


Admin (14.08.2020)

Расчет проводится автоматически, если не работает, смотри инструкцию выше.


Алексей (14.08.2020)

где кнопка рассчитать?)


Владимир (24.07.2020)

Очень хорошо!


Emin Aliyev (15.05.2020)

boruların diametrlərinə görə buraxıla bilən gərginliklərin hesablanması da mümhükün olsa idin əla olardrı


Александр (23.04.2020)

Спасибо,очень удобно!


Александр (16.04.2020)

Спасибо за калькулятор, только не понятно, почему при расчете стенки труб из аустенитных сталей автоматически возникает прибавка С21=1, ведь согласно РД10-249-98 она всегда равна нулю для аустенита?


Дмитрий (14.04.2020)

Спасибо большое! Очень удобно для быстрого подбора материалов и проверки остаточного ресурса трубопровода.


Евгений (07.04.2020)

Спасибо, очень удобно!


Владимир (19.03.2020)

Отлично! Предварительные расчеты при проектировании при высоких температурах.


Андрей (19.03.2020)

Очень удобно работать в приложении, хотелось бы увидеть у вас модуль, по расчету толстостенной трубы находящейся под внешним избыточным давлении! Благодарю вас и вашу команду за прекрасную программу!


Cергей (20.02.2020)

В материалах очень не хватает алюминия


Артур (18.02.2020)

Программа понравилась! Жаль, что нельзя перевести расчет в ворд или эксель


Сергей (17.02.2020)

Программа хорошая, но хотелось бы расширить марки стали. Например добавить 40Х,40ХН, 30ХГСА


Без имени (17.12.2021)

Нужно добавить расчет пластиковых труб, соответственно различный материал - пластик


Александр (11.12.2021)

Не получается заменить марку стали , нужен расчет на сталь 17ГС


Евгений (29.10.2021)

Программа понравилась. Все четко и понятно. Большой диапазон возможных вариантов материалов и диаметров труб.


Puck (25.10.2021)

Программа отличная, но "Расчетный ресурс" при каждом действии сбрасывается на 10000ч


Николай (17.10.2021)

Прекрасная программа расчета


Николай (17.10.2021)

Прекрасная программа расчета


Валентин (11.10.2021)

Спасибо очень здорово!


Ирина (30.09.2021)

Не смогла распечатать


Ирина (30.09.2021)

Очень понравился расчет


Без имени (30.07.2021)

Уважение Вам от коллектива ООО КЗМК. можно быстро без длительных расчетов узнать примерные характеристики обЪектов.


Владимир (26.06.2021)

Хорошая программа.Желаю дальнейшего совершенствования.


Андрей (03.06.2021)

Отличная программа!Очень удобно.яспасибо!


Павел (22.05.2021)

Отличная удобная программа. Спасибо! Цв. металлов хотелось бы еще.


Андрей (16.04.2021)

Буду с вами дружить.


Сергей (10.04.2021)

Для прикидки очень удобно. Хотелось бы усовершенствовать на различные материалы, кроме железа


Вячеслав (18.03.2021)

Спасибо! Очень удобно, но сортамент труб мал.


Владимр (01.03.2021)

Добрый день. Огромное спасибо за программу. Очень помогает при работе. Было бы просто великолепно если бы был расчет конического днища. Еще раз спасибо.


Александр (13.02.2021)

Спасибо за полезный ресурс! При расчете труб на давление не нашел в списке материалов марки чугуна.Если в перспективе будет возможность добавить чугуны, будет здорово. Спасибо за работу!


Геннадий (08.02.2021)

Спасибо за программу !!!


Галина (16.10.2021)

Добрый день! спасибо большое за программу, если можно, добавьте расчет для тройников. Спасибо


Денис (19.09.2021)

По ВНТП 3-85 для высоконапорных трубопрооводов толщины другие


Денис (19.09.2021)

По ВНТП 3-85 для высоконапорных трубопрооводов толщины другие


Саныч (05.07.2021)

Всё отлично. Просто супер.


Юрий (25.06.2021)

Программа отличная. Добавьте цветные металлы и сплавы


Юрий (25.06.2021)

Программа отличная. Добавьте цветные металлы и сплавы


hung mac (08.06.2021)

chương trình tính toán rất hữu ích. nếu có thể đưa thêm một số loại thép khác như c45, ct3


Александр (02.06.2021)

Спасибо за программу!


Без имени (04.05.2021)

Игорь (4.05.2021) Очень благодарен за возможность оценки возможности применения трубы для определённых условий. Большое спасибо.


Леонид (28.02.2021)

Спасибо за ваш труд! Легко оценить трубы на прочность!


Тамерлан (25.12.2021)

Добрый день. Хотелось бы узнать какую титановую трубу нужно заложить для изготовления вышки в 15 м и весом в150-200 кг ?


Ринат (19.12.2021)

Добавьте, пожалуйста, Сталь 13ХФА. Спасибо.


Ярослав (18.12.2021)

Дмитрий (26.08.2021) Отличный сайт,не хватает только по цвет. металлам данных:титан,аллюминий,медь


Александр (07.12.2021)

нужен такой калькулятор для медных труб


Эдуард (15.11.2021)

Доброго времени Вам суток! Просьба рассчитать оптимальную толщину стенки квадратной нержавеющей трубы 80*80 и марку нержа (применить собираемся в радиаторах отопления, прессовочным давлением 25атм). Ответьте пожалуйста на grogeredo@mail.ru Заранее благодарен!


Вячеслав (23.10.2021)

Да, помогает, но почему допускное напряжение для стали 10Х9МФБ разница с рд


Николай (06.10.2021)

Что не так?


Николай (06.10.2021)

что то не понятно по трубе диаметр 1020 толщина 10 мм трасса работает при 5,5 Мпа программа говорит о маленькой толщине при этих значениях


Павел (04.10.2021)

Спасибо, очень помогает


Олег (04.10.2021)

Хорошо экономит время! Спасибо!


Александр (08.09.2021)

Очень помогает спасибо !


Анатолий (30.08.2021)

Очень хорошо!


Дмитрий (26.08.2021)

Отличный сайт,не хватает только по цвет. металлам данных:титан,аллюминий,медь


наталья (09.08.2021)

как расчитать полимерные армированные трубопроводы


Без имени (08.08.2021)

Отлично !!!!!!!


Без имени (03.07.2021)

АМг ТРУБА нет!!!


Без имени (15.06.2021)

Все замечательно. Но было бы неплохо добавить возможность распечатки таблицы результатов расчета трубы на прочность, а также хорошо бы добавить расчет диаметра трубы. Спасибо.


Без имени (14.06.2021)

Помогите! Нужно рассчитать интенсивность отказа стальной трубы и её надежность в целом, пыталась уже всеми возможными способами, но не получаются подходящие значения. Известны лишь её диаметр, длина и рабочая жидкость.


Без имени (14.06.2021)

Помогите! Нужно рассчитать интенсивность отказа стальной трубы и её надежность в целом, пыталась уже всеми возможными способами, но не получаются подходящие значения. Известны лишь её диаметр, длина и рабочая жидкость.


Без имени (14.06.2021)

Помогите! Нужно рассчитать интенсивность отказа стальной трубы и её надежность в целом, пыталась уже всеми возможными способами, но не получаются подходящие значения. Известны лишь её диаметр, длина и рабочая жидкость.


Без имени (08.06.2021)

нет марок дюрали


Светлана (31.05.2021)

Спасибо вам. Без вас я бы сошла с ума рассчитывая всё это вручную.


Нина (05.05.2021)

Спасибо. Хорошая и полезная программа. Только можно добавить больше типов труб из нержавеющей стали


Валерий (27.03.2021)

Необходимо добавить в расчет пролет с нагрузкой (вес трубы, транспотрируемый продукт, тепловую изоляцию, снег и ветер)- тогда был бы классный расчет.


Admin (27.03.2021)

Расчет такой же


стас (25.03.2021)

Здравствуйте, скажите на 12х18н10т расчет такой же, или в большую сторону.


Admin (23.03.2021)

Так рассчитывать нельзя. От наружного давления проводится расчет на устойчивость. Для прикидки Вам следует уменьшить допускаемое напряжение в 1.2 раза. Знак минус перед давлением ставить не надо.


андрей (23.03.2021)

Добрый день! если труба работает под наружним давлением? правильно ставить знак - перед рабочим давлением и верен ли такой рассчёт


Шерали (01.03.2021)

классная программа спасибо.


Алексей (20.02.2021)

Здравствуйте. Не понятно, почему расчет не совпадает с табличными данными из Анурьева


Дмитрий (18.02.2021)

Работает! (но надо бы действительно трубы и по ГОСТ добавить.)


Валентин (17.02.2021)

Нужная программа. Спасибо


Даурен (08.02.2021)

Большое спасибо разработчикам, удобная программа. Хотелось бы знать будет ли увеличение марок сталей к примеру 12ГФ или 13ХФА.


Светлана (30.01.2021)

Программа в общем удобная,но только бы хотелось иметь возможность выбирать размеры труб не по ТУ, а по ГОСТам.


Андрей (27.01.2021)

Класс!!!!!!!!!!!!!!!!!!!


Валерий (27.01.2021)

Спасибо


Алексей (23.01.2021)

Спасибо, все отлично посчиталось!


Олеся (16.01.2021)

Спасибо,очень удобная программа!


Михаил (13.01.2021)

По калькулятору получается что кислородный баллон не выдерживает своего номинального давления.


пупка (29.12.2021)

всё понятно. но малова-то ) планирете ли подкрутить нагрузки климатические (снег, гололед, ветер) ?


Александр Григорьевич (08.12.2021)

все хорошо и понятно.


Aleksandr (07.12.2021)

Спасибо! Хороший сайт для расчетов.


StRaus (04.08.2021)

В сортаменте труб диаметр 32 указан 2 раза. Повторю свой вопрос от 24-го марта: Имеет ли значение какое приложено давление - наружное или внутреннее? (Расчет толщины стенки трубы).


ТАТЬЯНА (31.07.2021)

спасибо!


Александр (25.06.2021)

Здравствуйте. Скажите пожалуйста а есть ли возможность расчитать у вас прочность алюминиевой трубы? У вас возможность выбора задана только для стальных труб.


Виктор (21.06.2021)

расчет стальных труб на сжатие от действия вакуума.


Георгий (21.05.2021)

Хороший сервис, часто пользуюсь. Хотелось бы появления расчёта на максимальный пролёт трубы с возможностью выбора уклонов.


St.Raus (24.03.2021)

Имеет ли значение какое приложено давление (наружное или внутреннее)?


Admin (18.03.2021)

Марина, в знаменателе должен быть плюс, так как расчет проводится для трубы по наружному диаметру. При расчете по внутреннему диаметру в знаменателе ставится минус.


Марина (18.03.2021)

Проверти толщину стенки, там в знаменателе не " ", а "-"


Андрей (13.03.2021)

Скажите, подходит ли расчет для изготовления клапанов обратных типа 19с38нж? И учитывает ли данная программа коэффициент опрессовки 1,5 при расчете рабочего давления?


Александр (20.02.2021)

Добрый день! Очень понравилась программа.В качестве пожелания -добавить материалы (шаг 3):латунь, алюминий, чугун


Admin (17.02.2021)

Ербол: Цилиндрические участки арматуры можно рассчитать, используя данный сервис. Для более детального расчета посмотрите книгу Гуревич Л.В. Трубопроводная арматура


Ербол (17.02.2021)

Добрый день! Очень понравилась программа. Оценить не могу так как сам не технарь и слаб в расчетах. Хотелось бы спросить. Мы конструируем шаровой кран, и дело встало в корпусе. Как Вы считаете можно ли применить эти расчеты для определения толщины корпуса, он не прямой, есть углы и торцы относительно потока жидкости. Спасибо за содействие.


Admin (10.02.2021)

Александр, в ближайшее время исправлю, спасибо!


Александр (10.02.2021)

Спасибо за расчет, полезная штука. Хотелось бы только обнулять прибавку на коррозию для нержавеек. Приходится сбрасывать вручную. И в хроме не всегда персчитывает после исправления "серого" поля.


Сергей (03.02.2021)

Подскажите, данный расчет подходит для труб, по которым передается сжатый воздух. Под 20 мПа выбрал 12Х18Н10Т ду10, толщина стенки 3. Спасибо, заранее!


Александр (02.02.2021)

Не хватает прибавки "с" на возможное утонение при изготовлении.


Admin (14.01.2021)

Павел, читайте внимательно нормативные документы: Раздел 3.3 Трубы поверхностей нагрева и трубопроводов. п. 3.3.1. Расчет проводится по наружному диаметру


Павел (23.12.2021)

Расчет толщины трубы от действия давления ON-LINE выполняется с ошибкой. В соответствии с РД 10-249-98 расчет толщины стенки ведется через внутренний диаметр, а программа в расчетной формуле Sr использует внешний, что не верно.


Юрий (16.12.2021)

Спасибо. Очень удобно. желательно добавить расчет переходов на внутреннее давление


Puck (29.09.2021)

было бы весьма удобно, если бы у "серых" полей стояла галочка "оставить неизменным", ибо порой напрягает каждый раз возвращать выбранные марку стали/расчетный ресурс и т.д. просто потому что один из параметров поменялся


Алексей (21.09.2021)

Ув. Admin, еще раз прошу сделать "расчет на устойчивость"; для расчета вакуумной камеры 🙂 Пожалуйста


Rомчик (11.09.2021)

в каком документе можно отследить Минусовой допуск к толщине c11?


МАКС (13.08.2021)

Хорошо, это как раз мне и нужно на коллектора, будем ждать!!


Admin (13.08.2021)

МАКС, коэффициент снижения прочности не учитывается. Для расчета труб это не так актуально. Скоро будет запущен сервис по расчету коллекторов и обечаек с учетом ослабления отверстиями и укрепления штуцерами, а также будет возможность задавать объем контроля продольных сварных соединений.


МАКС (12.08.2021)

также и в формуле на допустимое давление не учитываете коэффициент прочности


МАКС (12.08.2021)

Скажите пожалуйста не пойму никак, а где коэффициент прочности в формуле по расчету толщины стенки, он что не учитывается у вас?? в РД10-249-98 есть.


Дмитрий (08.08.2021)

Удобный сервис, для более удобного расчета было бы желательно учитывать расточку трубы и допуск на расточку, а также не понятно с прибавкой c21, почему то у меня она всегда ставится 1, хотя она может принимать значения 0.3;0.5;1;3 (согласно РД)


Hairymax (31.07.2021)

Отличная вещь!!! Было бы идеально, если бы учитывался тип труб: безшовные или шовные.


ara (13.05.2021)

Вы молодцы! Спасибо!!


Сергей (11.01.2021)

Случайно расчета согласно СНиП 2.04.12-86 нету?


UARodion (13.12.2021)

Программа очень полезна, НО 1. желателен запуск программы кликом мышки по кнопке и мигалка, показывающая, что расчет идет. А то непонятно, идет счет или интернет подвис. 2.А допуск на коррозию мне кажется очень большим, да и величина его должна зависить от времени работы.


Андрей (02.12.2021)

Спасибо, полезная программа. Проверил по своей (аналогичный РД). Считает верно, хотя у меня в расчетной толщине стенки учитывается коэффициент прочности сварного соединения (актуально для сварных конструкций типа змеевиков).


Евгений (12.11.2021)

нужная вещь, еще бы расчёты по АСМЕ материалам. просто а главное всё понятно...


Admin (11.11.2021)

В таком случае вам нужен расчет на устойчивость. По возможности сделаю.


Алексей (09.11.2021)

я так понял "расчетное давление" = "расчетное внутренне давление при нормальном атмосферном". Так? Расширить бы... область применения программы 😉 (мне надо вакуумную камеру посчитать... 🙂 )


максим (17.09.2021)

прошу вас прислать таблицу на мой адрес


BNM (04.09.2021)

добавьте толщину трубы 2,5 на диаметр 51


slava (15.06.2021)

обечайку или трубу нагруженную наружным давлением - есть?


Андрей (22.05.2021)

Замечательная программа. Добавить бы Сталь 35 для труб


Конструктор (14.04.2021)

Удобно!


Admin (31.03.2021)

Ок, исправлю


SLV (29.03.2021)

Когда вписываешь рабочее давление совсем не лишне было бы проверять какой разделитель знаков используется (.) или (,). Давление 2,5 и 2.5 программа воспринимает поразному. А так удобно.


Admin (31.01.2021)

см. выше: 6) Минусовой допуск на толщину стенки заполняется автоматически. До наружного диаметра 114 - 10% от толщины, более - 5% (ТУ 14-3Р-55).


WaRk (31.01.2021)

для прикидки толщины от давления пойдет. Есть ошибки - Допускаемое напряжение для стали 20К при 100 град берется как для 20 град. Минусовой допуск 5% откуда взят непонятно. допуск по ГОСТ 8732 табл. 3 - 10-15%


WaRk (31.01.2021)

для прикидки толщины от давления пойдет. Есть ошибки - Допускаемое напряжение для стали 20К при 100 град берется как для 20 град. Минусовой допуск 5% откуда взят непонятно. допуск по ГОСТ 8732 табл. 3 - 10-15%


Admin (24.01.2021)

Можно ввести значение допускаемого напряжения вручную для меди ....


Владимир (21.01.2021)

Нужен расчет по медным трубкам d=8mm h-1,5mm


Admin (12.12.2021)

Добавлен расчет внутреннего диаметра


Admin (12.12.2021)

Исправлена ошибка в формуле расчета толщины стенки Было: sR = pDa / (2[σ]-p), Стало sR = pDa / (2[σ] p)


кунузак (12.12.2021)

очень удобно...


Admin (07.12.2021)

Добавлена возможность выбора сортамента труб (диаметр и толщина) по ТУ 14-3Р-55-2001, производится автоматический расчет массы метра трубы. Опция распространяется на углеродистые и низколегированные стали.


Admin (06.12.2021)

Разработка он-лайн программы по расчету труб проводится за счет рекламы, размещенной на сайте! Будьте благодарны за труд расчетчика 🙂


Admin (06.12.2021)

В разработке база данных диаметров и толщин по ТУ 14-3Р-55-2001.


Admin (06.12.2021)

1) Исправлена ошибка вывода допускаемых напряжений для промежуточных температур 2) Добавлена визуализация хода выполнения расчета (оформление формул).


Admin (06.12.2021)

Ок, проработаю .....


Владимир (05.12.2021)

программа очень нужная. Есть ли возможность загнать туда минимальную толщину стенки по ТУ при заданном внешнем диаметре?


Admin (30.11.2021)

Дмитрий! В настоящий момент такой возможности не предусмотрено. Спасибо за оставленный отзыв!


Дмитрий (30.11.2021)

Отличная программа Совершенно серьезно хочу разместить ее у себя на сайте. Как обговорить эту возможность?


Admin (28.11.2021)

Есть такое. Округление в формулах до сотых.


dralf (28.11.2021)

не работает для тонких стенках (я брал толщину 0.5мм. при этом давление снижал до 0.000001МП) (((


Admin (28.11.2021)

Отладил, пользуйтесь 🙂


Admin (21.11.2021)

опять не работает, исправляю ....


Admin (21.11.2021)

В Хроме теперь все должно работать, исправил.....


Admin (19.11.2021)

Замечание принял. Появляется перед значением допускаемого напряжения пробел. Если ввести значение допускаемого напряжения вручную - все работает. В ближайшее время постараюсь исправить. Спасибо за отзыв.


Максим (19.11.2021)

подтверждаю, что расчет идет до конца в эксплорере, а в хроме не показывает значение толщины стенки трубы, толщину трубы с учетом прибавок, и, как следствие, не выполняется условие прочности трубы


Admin (01.11.2021)

Все работает, проверил. Если проблема не пропадет попробуйте изменить разделитель дробной части "." или "," в значениях прибавок, проблема может быть в этом.


Александр (01.11.2021)

Программа по расчёту толщины стенки не выполняет сложение С11 и С21? С=С21.


Admin (01.10.2021)

Валерий! программа выводит как раз те расчетные толщины которые получаются из условия прочности. А проходит не проходит - это второстепенно, все зависит от той номинальной толщины, которая вводится


Валерий (01.10.2021)

Желателен расчёт не только по принципу: "проходит - не проходит", но и по принципу: "введите данные, а программа скажет что можно с такими параметрами"


Валерий (01.10.2021)

Спасибо! Пригодится. Хотелось бы расширить ассортимент сталей и сплавов: титановые (поболее), бериллиевые, жаропрочные нержавейки, есть интересные прочные стали и титаны, алюминиевых сплавов (поболее) на сайте ВИАМ.


Елена (17.09.2021)

Удобно для быстрых прикидок. Спасибо!


Admin (06.09.2021)

Допускаемые напряжения при расчетной температуре ниже 20 град. Цельсия определяются при 20 градусов Цельсия. Бороться с эти легко - задавать температуру 20 град.


Сергей Честиков (06.09.2021)

При попытке ввести температуру ниже 20 гр.С толщина стенки трубы выдается со знаком минус. Хотя в окне "Условие прочности" написано "Выполнено" Как с этим бороться ?


Admin (10.07.2021)

Спасибо Алексей, проверю.


Алексей (09.07.2021)

Допускаемое напряжение [σ] при выборе Марка стали трубы и Расчетный ресурс ставиться с лишним пробелом перед значением! Из-за чего программа не правельно считает!


Михаил (05.07.2021)

Программа заработала в Explorer, а в Google Chrome не захотела. Посчитал все, что хотел, спасибо.


admin (04.07.2021)

Должно работать. Попробуйте изменить настройки браузера


Михаил (04.07.2021)

Почему ваш калькулятор не работает? вводишь данные, в желтых полях только прочерки и последняя строка всегда не выполнено


Михаил (04.07.2021)

Почему ваш калькулятор не работает? вводишь данные, в желтых полях только прочерки и последняя строка всегда не выполнено


Mblshb (05.05.2021)

Согласно п. 1.5.7. РД 10-249-98 Значение прибавки с21 для всех обогреваемых и необогреваемых деталей из аустенитных сталей, а также для труб наружным диаметром 32 мм и менее из углеродистой и теплоустойчивой сталей равно нулю.


Admin (18.04.2021)

Коэффициенты запаса согласно РД 10-249-98: По пределу текучести 1,5 По пределу прочности 2,4 По пределу длительной прочности 1,5


Дмитрий (18.04.2021)

Полезный сайт Добавьте еще в описание или окошко - какой коэффициент запаса прочности заложен в расчет...


Admin (18.04.2021)

Допускаемые напряжения при отрицательных температурах следует принимать для темпратуры 20*С (т.е. расчет проводить при 20*С)


гена (18.04.2021)

при отрицательных тепературах не считает


Матвеев Николай Николаевич (18.04.2021)

Замечательно, для очень быстрой прикидки


Способы изгиба

ПНД изделия входят в категорию термопластичных материалов. Это предоставляет возможность выполнять их нагрев до вязкотекучего или высокоэластичного состояния, а в процессе охлаждения получать требуемую конфигурацию с сохранением структуры материала. Сформировать изгиб можно при помощи:

  • строительного электрофена;
  • формовочной машины;
  • газовой ручной горелки;
  • горячей воды.

Рассмотрим некоторые особенности, присущие наиболее распространённым способам.

Гнутьё с использованием формовочной машины. Этот метод используется, преимущественно, в промышленных масштабах. Впрочем, такой аппарат нередко используют и домашние мастера.

Выполнение определённых радиусов гибки труб осуществляется путём:

  • обкатки роликом вокруг шаблона. При этом наполнитель не добавляется;
  • накручивания на шаблон. На этот раз внутри трубы присутствует оправка.

При работе на формовочных машинах соблюдается такая последовательность действий:

  1. Разметка и резка трубы на заготовки.
  2. Заготовка нагревается.
  3. Собственно гибка заготовки.
  4. Её охлаждение.
  5. Торцовка концов.

Во время гибки на формовочных машинах нужно контролировать значение следующего параметра:

Х=S/Dн,

где S – поперечное сечение изделия; Dн. – наружный диаметр.

В цифрах это должно выглядеть так:

  • при обкатке вокруг шаблона X≥0,065;
  • при наматывании на шаблон X≤0,065.

Для определения длины заготовки используется такая формула:

В промышленности для сгибания труб применяют специальную формовочную машину, действующую по типу пресса

L = (ω*π*r/180) 2l.

Здесь: – угол изгиба, выраженный в градусах; π — известная трансцендентная константа (пи); r – радиус изгиба по продольной оси; l – длина прямого участка, необходимого для соединения элементов трубопровода методом холодной сварки. Значение этого параметра вычисляется так:

l=2Dн.

Единица измерения – миллиметры.

Снятие с шаблона готового изделия должно завершаться уменьшением радиуса изгиба трубы ПНД в 1,2 раза. Это требование обусловлено наличием у материала упругой деформации. Если используется другой способ соединения, длина прямолинейного участка должна составлять

L=4Dн.

При этом условии, если трубу необходимо изогнуть на стандартные углы 90˚, 60˚, 45˚,30˚ длину заготовки следует выбирать из ниже представленной таблицы.

Таблица по усилиям гибки для листогибочного пресса


Нижеприведенная таблица отображает примерное справочное усилие в соответствии с открытием матрицы, минимальной полкой, толщиной металла и радиусом. Данная таблица действительна для 1 метра конструкционной стали

VH minR0,50,811,21,51,822,533,544,5567891012151820
6512,56,510
861,325811
1071,71,546913
12923571116
15122,74691316
20153,347101319
26184,257,5101421
302256,58121924
32235,47,511,6172330
37255,81014,5202633
42296,71317232935,5
45327,51621273348
50368,31924304358
6043102025364964
705011,52131425569
805713,52737486075
9064153242546695
100711738486086134
1309322374666103149
18013030334875107133
20014533436797119
25018042547795

Формулы и таблицы

Чтобы сделать расчет трубы на прогиб, определяем длину детали. Она высчитывается по данной формуле:

R – это радиус изгиба в мм;

α – величина угла;

І – прямой участок в 100/300, необходимый для захвата изделия (в работе с инструментом).

Осуществляя расчет на изгиб профильной трубы, учитываем размер сгибаемого элемента. Он определяется по следующей формуле:

Значение числа π = 3,14;

α – угол изгиба в градусах;

R – величина радиуса (значение в расчет берется в мм);

DH – диаметр по внешней стороне трубы.

Минимальные радиусы сгиба для медных и латунных изделий поданы в таблице. Данные соответствуют Гостам №494/90 и №617/90. Кроме того, здесь также поданы величины по внешнему диаметру, минимальная длина статично свободной части.

Внешний диаметрМинимальный радиус сгибаМинимальная длина свободной части
3610
4812
61218
81625
102030
122435
153045
183650
247255
309060

Сделать расчет круглой трубы на изгиб поможет следующая таблица. Она включает данные, относящиеся к стальным аналогам (показатели соответствуют ГоСТ № 3262/75).

Размеры трубыМинимальный радиус сгибаМинимальная длина свободной части
Условный проходВнешний

диаметр

В горячем состоянииВ холодном состоянии
813,5408040
10175010045
1521.36513050
2026.88016055
2533.510020070
3242.313025085
4048150290100
5060180360120
6575.5225450150
8088.5265530170
100114340680230

Чтобы не ошибиться в расчетах, следует также учесть диаметр, толщину стенок труб.

Диаметр трубы (мм)Минимальный радиус сгиба с учетом толщины стенок
толщина до 2 ммтолщина более 2 мм
5/204D3D
20/355D3D
35/606D4D
60/1407D5D
Гибкие материалы:  Гибка профильных труб: цены на услуги в Москве

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
