МАРКИ ШНУРОВ

Шнур – провод, состоящий из двух и более изолированных гибких жил сечением до 1,5 мм, покрытых неметаллической оболочкой или другими защитными покровами. Шнур служит для подключения к сети электробытовых приборов (настольных ламп, пылесосов, стиральных машин). Жила шнура обязательно используется многопроволочная, кроме того, жилы соединены между собой скруткой или общей оплеткой.

Двухжильные шнуры применяют, если корпус прибора не требует защитного зануления, если зануление требуется, то используются трехжильные шнуры.

МаркаСечение жил, ммЧисло жилХарактеристикаПрименение
ШВЛ0,5 – 0,752; 3Шнур гибкий, со скрученным

жилами, в поливинилхлоридной оболочке

Для подключения  бытовых

электроприборов – чайников, вентиляторов, паяльников и т.д.

ШПВ-10,35-0,752Шнур гибкий, со скрученными

жилами, в поливинилхлоридной оболочке

Для подключения

радиоаппаратуры, телевизоров, паяльников

ШПВ-20,35-0,752Шнур гибкий, со скрученными

жилами, в поливинилхлоридной оболочке

Для подключения настенных и

напольных светильников, бытовых электроприборов – чайников,

вентиляторов, паяльников и т.д.

ШВВП0,35-0,752; 3Шнур повышенной гибкости,

плоский, в поливинилхлоридной изоляции,  в поливинилхлоридной

оболочке

Для подключения настенных и

напольных светильников, бытовых электроприборов – чайников,

вентиляторов, паяльников и т.д.

ШРО0,35-12; 3Шнур гибкий, со скрученным

жилами, в резиновой изоляции, в оплетке из хлопчатобумажной или

синтетической пряжи

Для подключения  бытовых

электроприборов – чайников, вентиляторов, паяльников и т.д. (где

требуется повышенная температурная устойчивость)

Вступление

Как подключать, а вернее, каким кабелем подключать, передвижное и переносное оборудования, работающее на улице? Соединительный провод ПВС, силовой кабель ВВГ и аналогичные кабели для этого не подойдут. Для подключения к электропитанию передвижного оборудования и механизмов есть отличный кабель с маркировкой КГ (кабель гибкий).

МАРКИРОВКА ПРОВОДОВ И КАБЕЛЕЙ

Марка провода (кабеля) — это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов. В обозначении проводов установлены определенные правила.

Провода и кабели маркируют буквами.

Первая буква. Материал жилы: А – алюминий, медь – буквы нет.

Вторая буква. В обозначении провода: П – провод (ПП – плоский провод), К – контрольный, М-монтажный, МГ – монтажный с гибкой жилой, П(У) или Ш – установочный, в обозначении кабеля материал оболочки.

Третья буква. В обозначении провода и кабеля – материал изоляции жил: В или ВР – поливинилхлоридная (ПВХ), П – полиэтиленовая, Р – резиновая, Н или НР – найритовая (негорючая резина), Ф – фальцованная (металлическая) оболочка, К – капроновая, Л – лакированная, МЭ – эмалированная, О – оплетка из полиамидного шелка, Ш – изоляция из полиамидоного шелка, С – из стекловолокна, Э – экранированная, Г – с гибкой жилой, Т – с несущим тросом.

Назначение гибкого кабеля

Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

Четвертая буква. Особенности конструкции. А – асфальтированный, Б – бронированными лентами, Г – гибкий (провод), без защитного покрова (силовой кабель), К – бронированный круглыми проволоками, О – в оплетке, Т – для прокладки в трубах.

Контрольные кабели.

А – первая буква, то алюминиевая жила, при ее отсутствии – жила медная.

В – вторая буква (при отсутствии А) – ПВХ изоляция.

В – третья буква (при отсутсутствии А) – ПВХ оболочка.

П – изоляция из полиэтилена.

Назначение гибкого кабеля

Пс – изоляция из самозатухающего полиэтилена.

Г – отсутствие защитного слоя.

Р – резиновая изоляция.

К – первая или вторая буква (после А) – кабель контрольный.

КГ – кабель гибкий.

Ф – изоляция из фторопласта.

Э – в середине или в конце обозначения – кабель экранированный.

Буквенное обозначение установочных проводов

Монтажные провода.

М – в начале обозначения – монтажный провод.

Г – многопроволочная жила, если буква отсутствует, то однопроволочная.

Ш – изоляция из полиамидного шелка.

В – поливинилхлоридная изоляция.

К – капроновая изоляция.

Л – лакированный.

С – обмотка и оплетка из стекловолокна.

Д – двойная оплетка.

О – оплетка из полиамидного шелка.

Назначение гибкого кабеля

Особые обозначения. ПВ-1, ПВ-3 – провод с виниловой изоляцией. 1, 3 – класс гибкости жилы.

ПВС – провод в виниловой оболочке соединительный.

ШВВП – шнур с виниловой изоляцией, в виниловой оболочке, плоский.

ПУНП – провод универсальный плоский.

ПУГНП – провод универсальный плоский гибкий.

Буквенное обозначение монтажных проводов

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра – число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

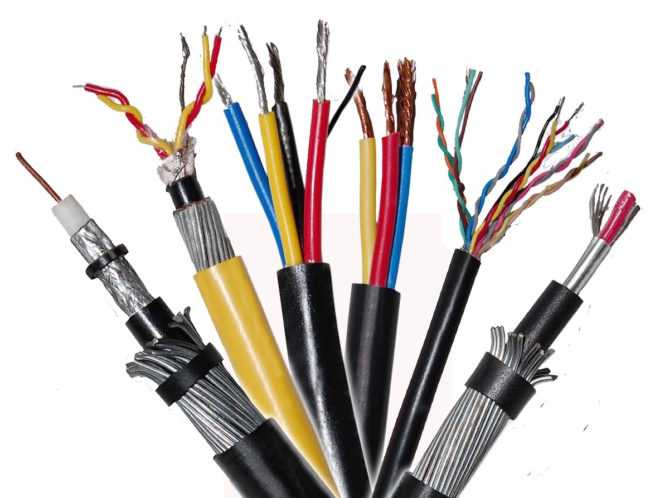

Виды кабелей, проводов и шнуров

ППВ 2х1,5-380 – провод медный, с ПВХ изоляцией, плоский, двухжильный, площадь сечения жилы 1,5 мм, на напряжение 380 В.

ВВГ 4х2,5-380 – кабель с медными жилами, в ПВХ изоляции, в ПВХ оболочке, без защитного покрова, 4-жильный, с площадью сечения жилы 2,5 мм, на напряжение 380 В.

Цветовая маркировка проводов

  • голубой – нулевой (нейтральный) провод;
  • желто-зеленый – защитный проводник (заземляющий);
  • желто-зеленый с голубыми метками – заземляющий проводник, который совмещен с нулевым;
  • черный – фазный провод.
  • Кроме того, в соответствии с ПУЭ допускается применение другого цвета для фазного проводника, например, коричневого, белого.

    Силовые кабели с ПВХ и резиновой изоляцией.

    АС – алюминиевая жила и свинцовая оболочка.

    АА – алюминиевая жила и алюминиевая оболочка.

    Б – броня из двух стальных лент с антикоррозийным покрытием.

    Бн – то же, но с негорючим защитным слоем.

    В – первая (при отсутствии А) буква – ПВХ изоляция.

    В – вторая (при отсутствии А) буква – ПВХ оболочка.

    Г – в конце обозначения – нет защитного слоя поверх брони или оболочки.

    Шв – защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.

    телефонный провод

    Шп – защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.

    К – броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой, если К стоит в начале обозначения, контрольный кабель.

    С – свинцовая оболочка.

    О – отдельные оболочки поверх каждой фазы.

    НР – резиновая изоляция и оболочка из резины, не поддерживающей горение. П – изоляция или оболочка из термопластичного полиэтилена.

    Пс – изоляция или оболочка из самозатухающего, не поддерживающего горение полиэтилена.

    Пв – изоляция из вулканизированного полиэтилена.

    нг – не поддерживающий горение.

    LS – Low Smoke – пониженое дымовыделение.

    нг-LS – не поддерживающий горение, с пониженым дымовыделением.

    FR – с повышенной огнестойкостью (в качестве огнестойкого материала обычно применяется слюдосодержащая лента)

    FRLS – с пониженым дымовыделением, с повышенной огнестойкостью

    Э – экран из медных проволок и спирально наложенной медной ленты

    КГ – кабель гибкий.

    Силовой кабель.

    N – кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher

    Elektrotechniker – союз германских электротехников).

    Y – Изоляция из ПВХ.

    H – Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).

    M – Монтажный кабель.

    C – Наличие медного экрана.

    RG – Наличие брони.

    телевизионный кабель

    Контрольный кабель.

    Y – ПВХ-изоляция.

    SL – Кабель контрольный.

    Li – Многожильный проводник выполнен по немецкому стандарту VDE.

    Монтажные провода.

    витая пара

    H – Гармонизированный провод (одобрение HAR).

    N – Соответствие национальному стандарту.

    05 – Номинальное напряжение 300/500 В.

    07 – Номинальное напряжение 450/750 В.

    V – ПВХ изоляция.

    K – Гибкая жила для стационарного монтажа

    Кабель КГ описание

    • Маркировка КГ означает кабель гибкий. Следующие буквы в маркировке говорят о его особенностях;
    • Жилы кабеля КГ многопроволочные, скрученные вокруг центральной оси;
    • Сечение проволок жилы;
    • Изоляция жил и оболочка кабеля резиновые, что защищает его от ударных и нажимных нагрузок;
    • Количество жил в кабеле от 1 до 5 шт;
    • Сечения жил от 0,75 до 120 мм2;
    • Как видите по сечению, с помощью кабеля КГ можно осуществить подключение аппаратов до 660 Вольт (переменного) или 1000 Вольт (постоянного) напряжения.

    Электрические провода для прокладки внутри помещений

    Электрические провода для внутренней проводки несколько отличаются от силовых кабелей – прежде всего, эти различия касаются их технических характеристик и сечения самого провода. Разновидностей подобных электрических проводов, так же, как и кабельной продукции, достаточно много и поэтому вопрос ее выбора стоит достаточно остро.

    ПБПП (ПУНП) – монтажный провод с плоскими одинарными жилами, помещенными в ПВХ изоляцию и такую же наружную оболочку. Может иметь от одной до трех жил с максимальным сечением в 6 квадратов. В большинстве случаев используется для осветительной электрической проводки – не исключается и подключение с его помощью розеток, но при условии, что в них будут включаться маломощные потребители. Могут иметь как медные, так и алюминиевые жилы – в последнем случае они маркируются как АПБПП.

    ПБППг (ПУГНП). Их основное отличие от ПБПП заключается в самих жилах – они витые и состоят из тоненьких проволочек. Буква «г» в конце маркировки указывает на то, что данный провод гибкий.

    ППВ. Медный одножильный провод – рекомендуется для скрытой электрической проводки или для монтажа в гофре или кабель-канале. Имеет одинарную изоляцию.

    АППВ – то же самое, что и ППВ, только с алюминиевой токопроводящей жилой.

    АПВ – одна из разновидностей ППВ. Отличается от него алюминиевой витой жилой, состоящей из туго смотанных между собой проволочек. Производится сечением до 16 квадратов.

    ПВС. Это одна из наиболее распространенных марок электрических проводов и кабелей – оболочка и его изоляция изготавливаются из ПВХ. Его отличительная особенность – это круглое сечение и витые жилы. Сечение таких электрических проводов может варьироваться от 0,75 до 16 квадратов. Как правило, используется для подключения бытовых потребителей электричества – монтаж проводки этим проводом не осуществляют.

    ШВВП – медный или медно-луженый плоский электрический провод, предназначенный для бытовых нужд. Так же, как и ПВС, он используется для подключения бытовых потребителей. Это витой электрический провод, жилы которого состоят из тонких проволочек – может иметь сечение от 0,5 до 16 квадратов.

    Ниже приводятся таблицы для выбора конкретной марки провода, кабеля в зависимости от условий применения.

    МАРКИ ПРОВОДОВ

    МаркаСечение жил, ммЧисло жилХарактеристикаПрименение
    АПВ2,5-1201Провод с алюминиевой жилой,

    поливинилхлоридной изоляцией

    Для монтажа силовых и

    осветительных сетей в трубах, каналах

    АППВ2,5-62; 3Провод с алюминиевыми жилами,

    поливинилхлоридной изоляцией, плоский, с разделительным основанием

    Для монтажа силовых и

    осветительных сетей по стенам, перегородкам,  скрытая проводка,

    в трубах, каналах

    АПР2,5-1201Провод с алюминиевой жилой,

    резиновой изоляцией, в оплетке из хлопчатобумажной пряжи.

    пропитанной противогнилостным составом

    Для прокладки в трубах
    АППР2,5-62; 3Провод с алюминиевыми жилами,

    резиновой изоляцией

    Для прокладки по деревянным

    конструкциям жилых и производственных зданий

    АПРН2,5-1201Провод с алюминиевой жилой,

    резиновой изоляцией, в негорючей оболочке

    Для прокладки в сухих и сырых

    помещениях, в каналах, на открытом воздухе.

    ПВ-10,5-951Провод с медной жилой,

    поливинилхлоридной изоляцией

    Для монтажа силовых и

    осветительных сетей в трубах, каналах

    ПВ-22,5-951Провод с медной жилой,

    поливинилхлоридной изоляцией, гибкий

    Для монтажа силовых и

    осветительных сетей в трубах, каналах

    ППВ0,75-42; 3Провод с медными жилами, поливинилхлоридной изоляцией,

    плоский, с разделительным основанием

    Для монтажа силовых и

    осветительных сетей по стенам, перегородкам,  скрытая проводка,

    в трубах, каналах

    ПР0,75-1201Провод с медной жилой,

    резиновой изоляцией, в оплетке из хлопчатобумажной пряжи,

    пропитанной противогнилостным составом

    Для прокладки в трубах
    ПВС0,5-2,52; 3Провод гибкий, со скрученными

    с медными жилами, поливинилхлоридной изоляцией, поливинилхлоридной

    оболочкой

    Для подключения  бытовых

    электроприборов – стиральных машин, пылесосов, удлинителей

    ПРС0,5-42; 3Провод гибкий, со скрученными

    с медными жилами, резиновой изоляцией, резиновой оболоччкой

    Для подключения  бытовых

    электроприборов – стиральных машин, пылесосов, удлинителей

    ПУНП (ПБПП)1,5-42; 3 Провод с медной жилой,

    поливинилхлоридной изоляцией, поливинилхлоридной оболочкой

    Для прокладки в осветительных

    сетях, монтажа и присоединения приборов слабого тока бытового

    назначения

    МГШ0,05-0,12Провод монтажный, гибкий с медной жилой,

    с шелковой изоляцией

    Для стационарного и подвижного

    монтажа внутриблочных и межблочных соединений в электронных и

    электрических устройствах

    МГШВ0,12-1,5Провод монтажный, гибкий, с

    медной жилой, с комбинированной шелковой и поливинилхлоридной

    изоляцией

    Для стационарного и подвижного

    монтажа внутриблочных и межблочных соединений в электронных и

    электрических устройствах

    ТРП

    (лапша)

    0,4-0,5Провод с медной жилой,

    полиэтиленовой изоляцией, с разделительным основанием

    Для открытой и скрытой

    проводки телефонной сети

    МаркаСечение жил, ммЧисло жилХарактеристикаПрименение
    АВВГ2,5-501; 2; 3; 4Кабель силовой, с алюминиевыми

    жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке

    Для прокладки на открытом

    воздухе, по защищенным от прямых солнечных лучей трассам

    АВРГ4-300

    2,5-300

    1; 2; 3; 4Кабель силовой, с алюминиевыми

    жилами, резиновой изоляцией, в поливинилхлоридной оболочке

    Для прокладки в воздухе при

    отсутствии механических воздействий, в сухих или сырых помещениях,

    тоннелях, каналах, на специальных кабельных эстакадах и по мостам

    АНРГ4-300

    2,5-300

    1; 2; 3; 4Кабель силовой, с алюминиевыми

    жилами, резиновой изоляцией, в резиновой маслостойкой и негорючей

    оболочке

    Для прокладки в воздухе при

    отсутствии механических воздействий, в сухих или сырых помещениях,

    тоннелях, каналах, на специальных кабельных эстакадах и по мостам

    ВВГ1,5-50

    2,5-50

    1; 2; 3; 4Кабель силовой, с медными

    жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке

    Для прокладки на открытом

    воздухе, по защищенным от прямых солнечных лучей трассам

    ВРГ1-2401; 2; 3; 4Кабель силовой, с медными

    жилами, резиновой изоляцией, в поливинилхлоридной оболочке

    Для прокладки в воздухе при

    отсутствии механических воздействий, в сухих или сырых помещениях,

    тоннелях, каналах, на специальных кабельных эстакадах и по мостам

    НРГ1-2401; 2; 3; 4Кабель силовой, с медными

    жилами, резиновой изоляцией, в резиновой маслостойкой и негорючей

    оболочке

    Для прокладки в воздухе при

    отсутствии механических воздействий, в сухих или сырых помещениях,

    тоннелях, каналах, на специальных кабельных эстакадах и по мостам

    NYM1,5-32 2; 3; 4; 5Кабель силовой, с одно или

    многопроволочной медной жилой, поливинилхлоридной изоляцией, в

    поливинилхлоридной оболочке, не распространяющей горение. Имеет

    дополнительный резиновый слой-заполнение.

    Для монтажа электропроводки – в сухих и влажных

    помещениях, на открытом воздухе, вне прямого воздействия

    солнечных лучей, в трубах, каналах, на специальных

    кабельных эстакадах, для подключения промышленных

    установок, подключения бытовых приборов в стационарных

    установках

    • Буква «Т» в маркировке – «тропик» для работы в тропическом климате;
    • Буквы «ХЛ» — «холод» для работы в пониженных температурах;
    • Буква «н» в маркировке — нулевая жила меньшего сечения;
    • Буква «в» в маркировке — 1 или 2 вспомогательные жилы.

    Как выбрать кабель КГ

    В маркировке кабеля КГ кроме букв есть цифры, которые показывают сечения жил кабеля. Обращаем внимание, что в кабеле КГ сечение заземляющих и нулевых жил меньше, начиная с сечения 4 мм. Вот таблица сечений жил кабеля КГ.

    Обратите внимание. Кабель, КГ может быть с одной жилой. Используется такой кабель, как сварочный кабель, подключающий держатель электродов к сварочному аппарату.

    кабель ВВГ различного сечения

    /p{amp}gt;

    Сечение кабеля КГ выбирается по допустимым токам, которые можно найти в ПУЭ глава 1, таблицы 1.3.6 и 1.3.7.  Вот сводная таблица допустимых токов по количеству жил кабеля и их сечению.

    Характеристики

    • Гибкий кабель марки КГ выдерживает до 30 000 сгибаний/разгибаний при сечении 4 м, 9000 при сечениях жил 6-16 мм, 600 при сечениях жил 16-50 мм;
    • Работает на улице, при повышенной влажности;
    • Исполнение КГ применяют при температурах от минус 50 до плюс 40 градусов;
    • Тропическое исполнение: – 10°С 55°С;
    • Полярное исполнение: – 60°С 50°С;
    • Радиус изгиба кабеля не менее восьми наружных диаметра укладываемого кабеля;
    • Срок эксплуатации 48 месяцев с момента производства;
    • Сопротивление изоляции 50 Мом на 1 километр кабеля.
    Гибкие материалы:  Расчет гибкой черепицы

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
