Мягкая кровля (57 фото) – виды, особенности, преимущества и недостатки, структура

Вкратце – о принципах настила мембранного кровельного материала

Существует четыре основных способа монтажа мембранной кровли — это балластная фиксация, механическое крепление, наклеивание и сварка горячим воздухом.

  • Балластное закрепление используется в том случае, если крыша имеет небольшой уклон, не превышающий 15˚.

В этом случае полотно укладывается на бетонное основание плоской крыши или на слой уложенной термоизоляции. Затем материал растягивается, закрепляется по всему периметру, стыки листов соединяются с помощью сварки или специального клея.

Примерный принцип балластного крепления кровельного рулонного материала
Примерный принцип балластного крепления кровельного рулонного материала

Затем, сверху мембраны укладывается балласт из гальки, гравия или щебня.

  • Механическое закрепление производится в том случае, если несущая конструкция не рассчитана на вес балласта.
Мембрана настилается поверх многослойной термоизоляции плоской кровли
Мембрана настилается поверх многослойной термоизоляции плоской кровли

Основой для монтажа мембраны этим способом может служить древесина, бетон, профилированные листы, а также любой другой материал.

Схема утепления плоской кровли с последующим накрытием мембраной
Схема утепления плоской кровли с последующим накрытием мембраной

На основу укладывается и закрепляется слой утеплительного материала. Чаще всего для этого используется минеральная базальтовая вата высокой плотности, специально предназначенная для подобного применения, сверху которой расстилается и закрепляется мембрана.

  • Наклеивание мембраны производится на высококачественные клеевые смеси, отличающиеся хорошей прочностью. Материал приклеивается только по периметру полотна, на стыках и в проблемных местах, например, вокруг дымоходов, на ребрах, ендовах и т.д.
  • Сварка мембраны горячим воздухом — этот способ чаще всего применяется для скрепления листов мембран.
Сваривание двух соседних полотен кровельных мембран
Сваривание двух соседних полотен кровельных мембран

Работа производится с помощью специального аппарата, который сдавливает два полотна, уложенных внахлест, с помощью катка и горячего воздуха, температура которого доходит до 600 ˚С. Сварной стык может составлять от 20 до 100 мм шириной, чем обеспечивается надежность соединения и гарантированная его герметизация.

Все о самостоятельной укладке гибкой черепицы

Разновидности мягкой кровли— Рулонные полотна— Мастики— Мембраны— Гибкая черепицаТехнология монтажа битумной черепицы— Обустройство кровельного пирога— Подготовка основы— Кровельный ковер— Стартовая полоса— Порядовая укладка гонта— Отделка ендовы— Оформление конька— Отделка примыканий— Обустройство проходок

Гибкие материалы:  Монтаж мягкой кровли: инструкция и устройство гибкой черепицы, технология монтажа покрытия своими руками

Еврошифер или ондулин

Листы ондулина различной расцветки
Листы ондулина различной расцветки

Еще один вариант кровельного материала, который также можно отнести к категории мягкой кровли — это ондулин или еврошифер. Это легкий и надежный волнообразный материал, изготовленный из битумно-волоконной смеси с добавлением минеральных и полимерных добавок.

Узнайте нюансы технологии, как класть кровельный пирог под мягкую кровлю, из новой статьи на нашем портале.

Монтаж этого материала может производиться не только на сплошную основу, но и на обрешетку, сделанную из досок шириной в 150÷170 мм, закрепленных с шагом в 200÷250 мм.

Ондулин — единственный материал из категории мягкой кровли, который имеет достаточно жесткую рельефную структуру, поэтому и может быть закреплен на обрешетку.

Гибкая черепица

Монтаж кровельного покрытия из ондулина может проводиться на разреженную обрешетку
Монтаж кровельного покрытия из ондулина может проводиться на разреженную обрешетку

Монтаж ондулина, как и любого волнообразного кровельного материала, осуществляется от карниза. Верхние ряды укладываются с нахлестом на нижние на 250 ÷ 300 мм, а расположенные в одном ряду соседние листы монтируются внахлест, на одну волну. Крепление ондулина производится специальными винтами с гидроизоляционными прокладками и специальными крышками. Они вкручиваются в каждый гребень волны по карнизу и коньку, а в средней части ската — с шагом через две ÷ три волны.

Инструкция по монтажу кровли с мягкой битумной черепицей

Подробная инструкция по монтажу мягкой битумной черепицы на скатную крышу представлена в виде иллюстрированной таблицы:

ИллюстрацияКраткое описание выполняемой операции
мч1Итак, первым шагом идет закрепление стропил. Они устанавливаются с рассчитанным шагом друг от друга – смотри таблицу и проведение вычислений выше.
Перед монтажом деревянных элементов системы рекомендовано обработать их специальными составами для придания антисептических и противопожарных качеств.
Обработанным пропитками деревянным деталям необходимо дать время для высыхания.
мч2Стропила врубаются в проходящий по верхнему краю стены мауэрлат, закрепляются к нему с помощью металлических уголков или кованых скоб.
мч3Следующим шагом по всей внутренней, со стороны чердака, поверхности скатов растягивается и закрепляется к стропилам пароизоляционная пленка.
Если она одностороннего действия, то надписи должны быть обращены в сторону чердачного помещения.
мч4Так как монтаж пленки происходит со стороны чердака, ее закрепление начинается от конька и производится с нахлестом горизонтально растянутых полотен на 150÷200 мм.
Между полотнами не должно оставаться зазоров, каналов для прохода пара, поэтому местах их нахлестов герметично проклеиваются специальным водостойким скотчем.
мч5Далее, пароизоляционная мембрана дополнительно прижимается к стропилам с помощью бруса сечением 50×40 мм, который крепится с шагом в 600÷650 мм.
Для создания вентиляционного зазора часто к горизонтальной обрешетке дополнительно закрепляются вертикальные бруски – вентрейки. Их монтируют с шагом в 500÷600 мм. Они необходимы в том случае, если чердак изнутри будет обшиваться вагонкой или гипсокартоном.
Закрепление деталей внутренней обрешетки производится с помощью саморезов.
мч6Если в стропильной системе предусмотрены стойки и откосы, то в местах закрепления их к стропилам пароизоляционная пленка аккуратно вырезается, загибается и фиксируется с помощью скоб на стропильных ногах.
Места ее примыкания также желательно поверху проклеить водостойким скотчем.
мч7Далее, если не планируется сразу проводить обшивку стен чердака (мансарды), работы будут проводиться с наружной стороны конструкции.
В первую очередь между стропильных ног в месте их пересечения с мауэрлатом прибивается деревянный брус сечением 40×60 мм.
Он необходим для удержания от сползания утеплительных матов.
мч8Следующим шагом производится утепление кровли.
Утеплитель должен иметь толщину на 3÷4 мм меньше, чем высота стропил, между которыми он будет укладываться.
мч9Если утеплитель будет укладываться в два слоя, то его следует укладывать в разбежку, то есть середина цельного мата должна перекрывать стык между двумя нижними.
мч10Сверху утеплителя растягивается ветрозащитная гидроизоляционная мембрана.
Так как она монтируется с внешней стороны конструкции, работа начинается от карнизного свеса.
Горизонтальные полотна укладываются внахлест на 150÷200 мм. Места нахлестов так же, как и полотна пароизоляции, проклеиваются водостойким скотчем.
Некоторые мембраны имеют специальный клеевой слой, закрытый бумажной подложкой – так работать еще проще.
мч11Далее, сверху ветрозащитная пленка прижимается к стропилам с помощью реек контробрешетки.
Следующим шагом желательно сразу провести монтаж капельника, вентиляционной ленты и держателей для сточного желоба.
мч12После этого на контррейках фиксируются доски обрешетки с шагом в 350 мм между центрами.
Это расстояние соблюдается на всей поверхности ската крыши, кроме первой к карнизу, а также к коньку доски обрешетки. Между ними и серединой следующей доски расстояние должно быть уменьшено – до 280÷300 мм.
После завершения монтажа досок обрешетки, по карнизу прибивается или прикручивается карнизная планка, которая защитит нижний край кровли от влаги.
Нужно отметить, что карнизная планка может быть закреплена и сверху слоя фанеры. Как это происходит, будет рассмотрено далее.

2022-05-06_130132Как правильно утеплить скатную кровлю?

Вопрос утепления скатов кровли в таблице-инструкции упомянут лишь вскользь. На самом деле создание утепленного кровельного пирога – достаточно серьезная и сложная задача, требующая определенных расчетов и учета множества нюансов. Как правильно утеплить скатную крышу своими руками – читайте в отдельной публикации нашего портала.

Продолжение таблицы-инструкции:

 Краткое описание выполняемой операции
мч13Далее, на доски обрешетки настилаются листы фанеры или плиты ОСП.
Их монтаж осуществляется в разбежку, при этом, необходимо оставлять между ними температурный зазор в 3÷4 мм.
Так как шаг обрешетки а в нашем случае выбран 350 мм, будет достаточно фанеры или ОСП толщиной 9 ÷ 10 мм.
мч14Сплошной фанерный настил закрепляется к обрешетке с помощью саморезов, шляпки которых необходимо обязательно утопить в фанеру заподлицо.
мч15После закрепления сплошного слоя из фанеры, его нужно закрыть подкладочным ковром.
Здесь нужно уточнить, что этот слой может быть настелен на всю поверхность, а может только по периметру скатов крыши, и это зависит это от придаваемого уклона.
мч16Так, скаты пологой крыши, угол которой к горизонту составляет не более 20 градусов, необходимо покрывать сплошным слоем подкладочного ковра, так как он выполняет дополнительную гидроизоляционную функцию.
Полотна этого материала монтируются на фанерную поверхность, начиная от карниза, листы укладываются внахлест на 100÷120 мм.
Верхний и боковые края каждого полотна фиксируются на фанерной поверхности специальными ершеными или спиральными гвоздями со шляпкой диаметром не менее 8 мм.
Шаг между гвоздями не должен превышать 200 мм.
мч17Если кровля имеет уклон больше 20 градусов, то застилать скаты подкладочным ковром полностью становится необязательно – достаточно укрыть им полосы по периметру.
Тем не менее, многие мастера все же рекомендуют сплошной настил подкладочного слоя.
мч18Кроме того, в случае не сплошного настила, подкладочный гидроизоляционный материал должен быть уложен вокруг вентиляционный и дымоотводных труб, мансардных окон, на стыке крыши со стеной, если, например, обустраивается односкатная кровля.
Фиксируется изоляционный материал специальными ершеными или спиральными гвоздями из нержавеющего материала, имеющими широкую плоскую шляпку.
мч19Проходной элемент, через который будет выведена труба вентиляции, перед его установкой промазывается битумной мастикой.
мч20Затем проходной элемент устанавливается на место, хорошо прижимается и фиксируется саморезами или упомянутыми выше гвоздями, с шагом 8÷10 мм.
мч21Если крыша имеет сложную конструкцию, в которой скаты по фронтальной стороне соединяются между собой под определенным углом, то стык между ними необходимо хорошо гидроизолировать.
Этот стык называется ендовой, и на нее обязательно настилается полотно подкладочного ковра с нахлестом на скаты примерно в 200 мм, где материал прибивается к фанерному слою гвоздями с шагом в 100÷120 мм.
мч22На представленной иллюстрации показан монтаж подкладочного ковра на фронтальный свес крыши.
Для удобства выполнения работ необходимо изготовить специальную лестницу. Без нее не обойтись, особенно в тех случаях, когда монтаж кровли осуществляется на стропильной конструкции с крутыми скатами крыши.
мч23После завершения работ по настилу подкладочного ковра, можно переходить к закреплению карнизной планки на выступающий свес крыши.
Монтаж начинается с угла карнизной части крыши и закрепление происходит специальными нержавеющими гвоздями, имеющими широкую плоскую шляпку, или же планка прикручивается саморезами.
мч24Крепежные элементы (гвозди или саморезы) должны фиксировать планку в два ряда, в шахматном порядке, с шагом в 100÷150 мм.
Если соединяются несколько частей планки, то их укладывают внахлест на 50÷70 мм.
мч25После закрепления карнизной планки, подготавливают фронтальную.
Ее нужно подогнать так, чтобы она идеально совместилась с карнизом. Для этого ее подрезают ножницами по металлу.
мч26После подгонки этого элемента, его закрепляют к кровле также гвоздями или саморезами.
Монтаж фронтальной планки всегда производится от карниза. Если для оформления используется несколько отрезков планки, то верхняя накладывается на нижнюю внахлест на 50÷70 мм.
мч27На коньке планка также срезается под углом для стыковки ее с планкой другой стороны фронтона.
мч28После завершения монтажа карнизных и фронтальных планок, на край свеса монтируется коньково-карнизная черепица, изготовленная в виде полосы.
Этот элемент закрепляется на основу с отступом от нижнего края на 10÷15 мм.
Фиксация производится гвоздями, по нижнему и верхнему краю полосы. Они забиваются в шахматном порядке, как показано на иллюстрации.
При монтаже следующего ряда, шляпки гвоздей должны быть скрыты под элементами черепицы.
Если водосточная система не была смонтирована ранее, то после закрепления коньково-карнизной полосы можно заняться установкой ее элементов.
мч29Отдельные элементы черепицы можно назвать фигурными листами, и перед их монтажом необходимо провести одну процедуру, которая позволит равномерно распределить цветовые оттенки материала по поверхности ската крыши.
Для этого вскрывается 6÷8 упаковок гибкой черепицы, и листы из них перемешиваются. Только таким образом можно будет добиться идеальной цветовой гармонии кровли.
Перед монтажом с гонтов отклеивается защитная пленка.
На всех листах и на коньково-карнизной черепице в верхней их части цветом выделена линия, на которую можно ориентироваться, производя монтаж материала на подготовленный скат.
мч30Первый ряд черепицы укладывается от середины ската к фронтонным планкам.
Ряд должен располагаться идеально параллельно коньково-карнизной полосе, и находить на нее своими лепестками, закрывая шляпки крепежных элементов.
Соседние в ряду листы черепицы укладываются друг к другу встык и прибиваются к основанию гвоздями с шагом в 150÷200 мм.
мч31Крайний лист вымеряется по месту и отрезается с помощью строительного ножа.
мч32Дойдя до фронтальной планки, ее металлическую часть, находящуюся на скате крыши, промазывают мастикой, на которой фиксируется крайний элемент черепицы.
Причем, во всех последующих рядах производится тот же процесс закрепления.
мч33На этой иллюстрации хорошо показано, как укладывается крайний лист черепицы на нанесенную битумную мастику.
мч34Второй ряд также монтируется от середины ската, причем листы черепицы смещаются в сторону на половину лепестка.
Данная модель черепицы закрепляется таким образом, чтобы нижний край лепестков располагался на уровне верхнего края вырезов в нижнем ряду.
мч35Для того чтобы последующие ряды не ушли от горизонтали, и лепестки располагались вертикально, на скате крыше вывешивается причалка из шнура и по ней мелом чертятся разметочные вертикальные линии.
мч36Для удобства выполнения работ на высоте, на скате закрепляются подмости.
Чтобы не повредить черепицу, их закрепляют под лепестки.
После завершения работ, подмости демонтируются, а поднятые лепестки приклеиваются на битумную мастику.
мч37Элементы гибкой черепицы подрезаются по месту расположения прохода для вентиляционной трубы и наклеиваются на нанесенную вокруг него битумную мастику.
Очень важно сделать в листах черепицы идеально ровный вырез, иначе обрамление трубы будет выглядеть неаккуратно.
мч38На данном иллюстрации хорошо показано, как должен быть уложен материал с нижней стороны прохода.
мч39А на этом рисунке представлена законченная работа по монтажу мягкой черепицы вокруг проходящих через скат труб вентиляции.
мч40После того как весь материал будет закреплен на скатах крыши, остается только правильно оформить конек.
Для этого рекомендовано использовать специальный цельный аэратор, например такой, какой предлагает компания «Технониколь».
мч41Кровельный аэратор необходим для обеспечения вентиляции подкровельного и чердачного пространства строения.
Благодаря хорошей циркуляции воздушных масс, в чердачном помещении, на деревянных деталях стропильной системы и в толще утеплителя не будет скапливаться влага, а значит, можно исключить риск появления плесени.
мч42Несмотря на то, что будет обеспечена хорошая циркуляция воздуха, аэратор станет еще и надежной защитой для вентиляционного зазора в коньке от проникновения различных насекомых и от попадания атмосферных осадков и мусора, так как его продуманная конструкция создаст надежный барьер.
мч43Для того чтобы дать возможность воздушным массам свободно циркулировать, в коньковой части крыши с помощью лобзика вырезается просвет, шириной не менее 20 мм.
мч44Если установку аэратора предусмотреть заранее, то вентиляционный просвет вполне можно обустроить еще при монтаже стропильной системы, при установке коньковых прогонов.
мч45Вентиляционный просвет может быть вырезан по всей длине конька или же в его центральной части и составлять в длину всего 500 ÷ 1000 мм.
В зависимости от того, какой длины планируется вентиляционный выход, приобретается необходимая модель аэратора.
мч46Аэратор прибивается по краям к кровельным скатам гвоздями или крепится саморезами.
мч47Поверхность аэратора может быть задекорирована черепицей, которая закрепляется сверху него на битумную мастику с дополнительной фиксацией крепежными элементами – гвоздями или саморезами.
мч48Если аэратор установлен не на всю длину конька, то остальная его часть закрывается коньковой черепицей, укладываемой внахлест на 50 мм, и закрепляемой также с помощью гвоздей с широкими шляпками.
мч49Если в стропильной системе предусмотрены большие карнизные свесы, рекомендуется сразу провести их подшивку. Это делают двумя способами.
Вагонку можно закрепить к стропилам по их нижней грани, так, как показано на иллюстрации.
мч50Второй вариант – подшивка располагается под прямым углом по отношению к стене дома. Если выбирается именно такой вариант, то придется под свесом крыши изготовить каркасную конструкцию для закрепления вагонки (сайдинга), примерно так, как показано на иллюстрации.
При монтаже отделочного материала необходимо обязательно иметь в виду то, что под свесом должна быть устроена вентиляция.
Для этого можно вдоль стены оставить зазоры в 5÷6 мм.
Другой вариант – закрепить несколько перфорированных обшивочных ламелей (софитов).
Как в первом, так и во втором варианте, рекомендовано, перед монтажом отделочного материала, закрепить на вентиляционных продухах антимоскитную сетку, которая сдержит попадание под скат кровли вредных насекомых. Этот элемент необязателен, но весьма желателен.

Правильно смонтированное покрытие прослужит без дополнительного обслуживания долгие годы, сохраняя строение от влаги и холодного воздуха. Но, как можно понять из описаний всего процесса кровельных работ, они достаточно сложны и опасны, так как большинство операций придется проводить на высоте.

Поэтому, если опыта невелик и есть сомнения в своих силах и возможностях, то будет разумнее доверить обустройство крыши специалистам. А инструкция и здесь сослужит добрую службу – можно будет со знанием дела, не выглядя профаном, контролировать добросовестность работы строительной бригады.

В завершение публикации – наглядный урок монтажа гибкой битумной черепицы:

Конструкция кровельного пирога

Многослойная структура делает гибкую черепицу не только прочной, но и долговечной — отдельные производители дают на свою продукцию гарантию сроком до 25 лет. Как правило, мягкие кровельные материалы с лёгкостью преодолевают этот рубеж. Разумеется, мы говорим о тех случаях, когда основание мягкой кровли соответствует принятым нормам, а укладка материала ведётся строго по предусмотренной технологии.

Изучая устройство крыш с покрытием из битумной черепицы, сразу же разделим их на два типа:

Первые сооружаются для холодных чердаков. Множество сайтов и печатных изданий грешат тем, что указывают на нецелесообразность обустройства упрощённых кровельных пирогов для жилых зданий. Мол, если дом предназначен для круглогодичного проживания, то его крыша обязательно должна быть тёплой.

Это утверждение является в корне неверным — большинство частных домов старого жилищного фонда были холодными. Мало того, в холодной кровле есть свои плюсы. И самый весомый из них — долговечность. Зимой на такой крыше практически не образуется наледь, которая, как известно, является одним из злейших врагов гибкой черепицы.

Кроме того, простейший кровельный пирог отлично вентилируется, а это значит, что деревянный каркас всегда будет сухим. Что же касается энергоэффективности, то для теплоизоляции надо будет всего лишь утеплить чердачное перекрытие. Как вы сами понимаете, его площадь в любом случае будет меньше, чем у кровли.

При использовании холодной кровли на жилом здании необходимо утеплять чердачное перекрытие, площадь которого заметно меньше, чем у кровельной конструкции

Итак, структура кровельного пирога для холодных крыш включает:

  • шаговую (разреженную) обрешётку из деревянного бруса или стальных профильных труб;
  • сплошной настил (из фанеры, OSB или доски-шалёвки);
  • изоляционную подкладку;
  • битумное покрытие.

Кровельщики, работающие в составе профессиональных бригад, нередко рекомендуют устанавливать под подкладочный ковёр супердиффузионную мембрану, аргументируя это более высокой защищённостью деревянного основания от влаги. Довольно спорное утверждение, которое я лично иначе как расточительством назвать не могу.

Обычная водонепроницаемая подкладка практически не оставляет шанса на то, чтобы деревянный каркас намок из-за попадания снега или дождя. Объяснить подобные действия со стороны специалистов можно лишь стремлением заработать определённую сумму за операцию, требующую минимальных трудозатрат. Что же касается тёплой кровли, то в этом случае монтаж влагостойких покрытий обязателен ввиду использования теплоизоляции.

Тёплый кровельный пирог позволяет использовать для круглогодичного проживания любое чердачное помещение

Для утепления чердака чаще всего используются волокнистые материалы, которые при намокании могут потерять бо́льшую часть своих уникальных способностей — вот их-то и требуется защищать. Снизу — от влажного воздуха, а сверху — от протечек. В этом случае кровельный пирог должен иметь следующую структуру:

  • рейки для монтажа обшивочных панелей;
  • пароизоляционная гидрозащитная плёнка;
  • слой теплоизоляции;
  • гидроизоляционная ветрозащитная паронепроницаемая мембрана;
  • контрбрус;
  • разреженная обрешётка;
  • сплошной настил;
  • подкладочное основание;
  • гибкое битумное покрытие.

Вы можете возразить, что устанавливаемые со стороны чердака рейки к кровельному пирогу не имеют никакого отношения, и будете совершенно правы. Однако мы всё же указали их ввиду того, что в нашем случае они выступают ещё и в качестве крепежа для нижнего слоя пароизоляции.

Мембранная рулонная кровля

К числу современных мягких кровель относятся мембранные покрытия
К числу современных мягких кровель относятся мембранные покрытия

Мембранное покрытие — это высокотехнологичный материал, который может быть изготовлен на различных основах: поливинилхлорид (ПВХ), синтетический каучук (ЭПДМ), термопластичный полиолефин (ТПО).

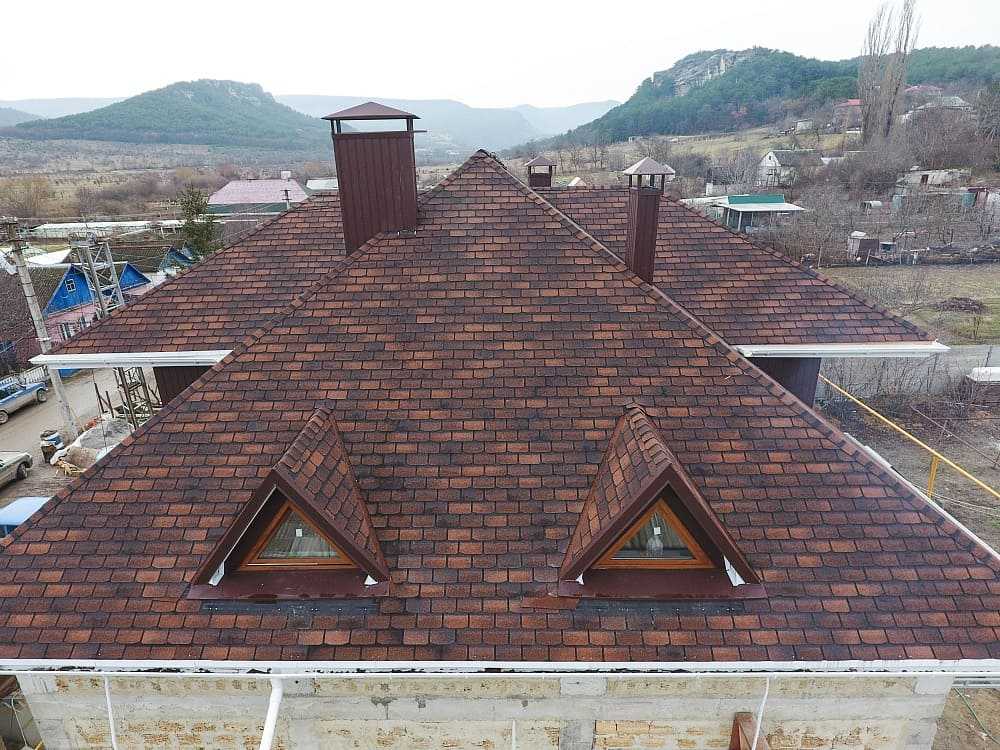

Мягкая кровля

Различные типы кровельных мембран
Различные типы кровельных мембран
  • Мембрана ПВХ, армированная эфирным волокном и имеющая в своем составе пластификаторы, обладает высокой эластичностью и стойкостью к перепадам температур. Кроме этого, материал не выгорает на солнце, огнестоек, выпускается в ассортименте расцветок, а также легко и быстро монтируется на поверхность. Однако, у этого покрытия есть свои недостатки – оно не отличается стойкостью к органическим растворителям, к битуму и маслам. Кроме того, при нагревании ПВХ-покрытие способно выделять в воздух токсичные для человека вещества, так как не является экологически чистым.
  • Мембраны ЭПДМ, изготовленные на основе каучука и армированные полиэфирными сетками, имеют высокую эластичность и стойкость к различным растворителям.

Отрицательными качествами этого материала можно назвать то, что его монтаж производится с помощью клея, и стыки со временем, под воздействием внешних факторов, могут расходиться, стало быть крыша начнет протекать, так как покрытие потеряет свою герметичность.

  • Мембраны ТПО, произведенные на основе термопластического полиолефина, могут иметь армирование или выпускаться без него. Для армирования этого материала используется полиэстер или стекловолокно. Полотна материала свариваются между собой с помощью горячего воздуха, а на месте сварки образуется достаточно крепкий и надежный шов. Поэтому покрытие имеет длительный срок эксплуатации, высокую прочность и стойкость к отрицательным температурам, доходящим до — 60 градусов.

К недостаткам такого покрытия относят его низкую эластичность и достаточно высокую стоимость, по сравнению с другими мембранными материалами.

Подготовительные работы

Подготовительный этап включает в себя несколько шагов:

  • демонтаж старой кровли (если это необходимо);
  • установка обрешёточного каркаса;
  • монтаж теплоизоляционного и сопутствующего ему слоёв;
  • сооружение сплошного основания.

Обустройство тёплого кровельного пирога проводится в такой последовательности:

  1. Установка пароизоляции. Слой плёночной мембраны позволяет отводить влагу от утеплителя и не допускать попадание паров воздуха внутрь теплоизоляции, поэтому важна правильная ориентация материала в пространстве (фольгированная сторона, ворс или чёрное напыление должны находиться со стороны чердака). Пароизоляцию крепят по нижней поверхности стропил с перехлёстом в 10 см и проклеиванием каждого стыка скотчем. Очень важно монтировать плёнку по направлению снизу вверх, чтобы предотвратить протечку конденсата в швы. Для фиксации горизонтальных полотнищ паробарьера к стропильным ногам используются деревянные планки. Их шаг зависит от того, какой материал будет использоваться при выполнении внутренней отделки. Так, для деревянной или пластиковой вагонки расстояние между соседними рейками должно составлять не более 60 см, тогда как при монтаже фанеры и OSB шаг можно увеличить на 10–20 см. Монтаж пароизоляции

    Монтаж пароизоляции со стороны чердака позволяет защитить от влаги не только утеплитель, но и элементы стропильной системы

  2. Монтаж тепло- и гидроизоляции. Пространство между стропилами заполняют плитным или рулонным утеплителем, поверх которого раскатывают супердиффузионную мембрану. Её монтируют подобно пароизоляции — по направлению снизу вверх, оставляя провис между стропильными ногами в 2–3 см для вентиляции. При этом напуск верхнего полотнища на нижнее должен составлять не менее 10 см, чтобы не допустить протечек конденсата в утеплитель. Стыки соседних полотен обязательно проклеивают скотчем, после чего гидробарьер крепят к стропилам посредством деревянного контрбруса сечением 50×50 мм. Благодаря ему, собственно, и получают 5-сантиметровый вентиляционный зазор между теплоизоляцией и верхними слоями кровельной конструкции. Укладка гидроизоляции

    Для крепления гидроизоляции используется контрбрус, основным предназначением которого является формирование вентзазора

  3. Монтаж обрешётки. На бруски контробрешётки набивается шаговая обрешётка, а поверх неё — плиты сплошного настила. Их толщина зависит от расстояния между рейками обрешётки и определяется по специальным графикам и таблицам.

Таблица: определение толщины сплошного основания под мягкую кровлю

Материал настилаРасстояние между элементами обрешётки, м
0,30,60,91,21,5
Толщина настила, мм
Фанера812182228
OSB1014202230
Доска20253035

Прежде мы уже говорили о необходимости укладки плитного материала вразбежку. Кроме того, следует оставлять тепловые зазоры величиной около 5 мм, иначе в летний зной участки крыши будут выгибаться дугой. С каждой стороны конька оставляют зазоры 70–80 мм для создания эффективной вентиляции кровельного пирога.

Следует отметить, что для холодной кровли достаточно соорудить обрешётку и дощатый настил — необходимость в остальных элементах отпадает ввиду максимального упрощения конструкции.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
