Клеммы Wago: виды, характеристики, как выбрать и как правильно пользоваться » Сайт для электриков – статьи, советы, примеры, схемы

Основные правила и нюансы при прокладке проводов в электрощите

Соединение проводов, монтируемых в электрощите, ведётся в строгом соответствии с имеющейся электросхемой. Идеальной, является ситуация, когда у владельца дома (квартиры) имеется готовый проект для конкретного дома (квартиры). Схема электрического щита в ней будет обязательно.

В противном случае, требуется заказать схему в специализированной компании, имеющей в штате квалифицированных электромонтажников.

Удобнее всего выполнять сборку на вынесенной DIN-рейке (они съёмные).

После размещения автоматики на рейке и её маркировки, их подключают с использованием многожильного гибкого провода с медными жилами. Оптимальный выбор, ПуГВ (ПВ-3) требуемого сечения. Обязательно выполняется маркировка проводов, прокладываемых в электрощите. Это существенно упрощает работу в дальнейшем.

Концы провода обязательно зачищаются (лучше, стриппером). Если его нет, обычным ножом. Затем обработанный конец вставляется в наконечник. Для одного конца применяют специальные изделия типа (НШВИ). Для пары (НШВИ-2). Это втулочные наконечники, имеющие необходимую степень изоляции. После чего, концы обжимаются. Для этого рекомендуется пользоваться пресс-клещами.

Продукцию надлежащего качества производят такие предприятия, как Севкабель или Кольчугино. Есть ещё два три завода, провод и кабель которых соответствует требованиям ГОСТ. Остальную электропроводку (особенно, изготовленную по ТУ) следует предварительно обязательно проверять на заниженное сечение.

Для повышения качества монтажа рекомендуется пользоваться монтажными гребёнками и ограничителями на DIN рейки (для фиксации установленных автоматов от горизонтальных смещений).

При выполнении монтажных работ следует руководствоваться цветами жил:

  • фазный провод – чёрный или серый;
  • нулевой – синий;
  • заземление – двухцветный (жёлто-зелёный).

Чтобы не было лишних изгибов и провисаний, следует заранее определить длину каждого провода, и оставить припуск на 20-30 мм.

Провод, подходящий для перемычек, устанавливаемых в электрощитке, должен быть жёстким однопроволочным. Однако более высокого качества сборки и надёжности позволяет добиться применение соединительной жилы.

Не рекомендуется в одну колодку подключать больше пары проводов одинакового сечения.

Запрещается прокладывать под рейкой DIN провода подключаемых линий.

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.из чего состоит клеммник от abb обозначение и маркировка

На сегодняшний день массовое распространение получили два вида клеммников:

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.какие провода можно зажимать под клеммник многожильные одножильные с наконечником и без

В своем обозначении они имеют две цифры.

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели. сколько места занимает клеммник на дин рейке в щитовойТок на который рассчитана клемма прописывается на корпусе.номинальный ток клеммника на корпусе зажима

Даже привычные всем проходные клеммы могут быть различных видов:

Попадаются силовые модели вплоть до 240-270мм2.

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.клеммник со встроенным рубильником

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

многорядный клеммникС одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.двухуровневая клемма в электрощитке

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.токовые клеммы с возможностью разрыва цепиНекоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.токовые клеммы с тестовыми разъемами

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.электропроводка в домах сша и россии отличия и сравнение правил

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.

Винтовые перемычки

винтовые перемычки на клеммникеПосле сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.две винтовые перемычки для клеммных зажимовПотом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.как правильно отрезать винтовые перемычки для клеммникаОбъединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.как закоротить цепи в клеммнике через винтовые перемычкиВыпускаются как изолированные, так и не изолированные перемычки.изолированные винтовые перемычки на клеммнике

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.как разделить и изолировать клеммники разных цепей и фаз

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится.

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.шунтирование гребенчатой шинкой клеммника в сбореОднако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.перемычка на токовой клеммнике

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

Для электромонтажных работ

Эта категория применяется наиболее часто. Клеммники для электромонтажных работ используют для разводки квартирной проводки и маломощных промышленных устройств. Они предназначены для подключения в компактных коробках и там, где прочие виды креплений просто не поместятся.

Популярные представители этой категории:

  • серия 222 — пригодна для любых типов квартирных кабелей и справляется с высокими токами;
  • 221 — имеет прозрачный корпус для визуального контроля надежности соединения;
  • 243 — для низковольтной проводки диаметром 0,6–0,8 мм;
  • 273 — для самой распространенной в быту проводки сечением 2,5 и 4 кв. мм;
Соединительные разъемы Wago серии 222
Соединительные разъемы Wago серии 222

Важно! Многократное применение одного и того же ваговского зажима с рычагом снижает усилие его пружины. Поэтому такие клеммники, особенно в силовых цепях, следует применять только один раз.

Отмечаются и многоуровневые электромонтажные клеммники. Они представляют собой устройство, состоящее из нескольких независимых соединителей, расположенных в одном корпусе. Разработаны для экономии места и повышения плотности монтажа.

Какой провод использовать для сборки щита?

Любая кабельно-проводниковая продукция выбирается с учётом особенностей её дальнейшего использования и прокладки. Решая, каким проводом делать электрощит, обязательно учитывают следующее.

Ограниченное внутреннее пространство электрического щита любого назначения требует максимально компактного размещения проводов. Для этого их приходится многократно изгибать в различных направлениях, согласно разработанной схеме соединения встроенных элементов. Соответственно, одним из важнейших требований к выбираемому проводу становится его достаточная гибкость.

Это положение оставляет только одно решение — монтажный провод, используемый для электрощита, должен быть медным. Алюминий после нескольких сгибаний, разгибаний ломается.

Существует 6 классов гибкости медного провода. Отнесение той или иной марки к одному из них, зависит от конструктивного исполнения жил. Они могут быть однопроволочными (монолитными) или многопроволочными. Каждый из этих вариантов имеет свои плюсы и минусы.

Многопроволочными проще и удобнее вести монтаж проводов в любом электрощите.Однако, для подключения к оборудованию и автоматам, их концы следует предварительно обрабатывать (обжимать специальными наконечниками НШВИ, либо лудить). В противном случае, контакт будет недолговечным и крайне ненадёжным.

Оптимальным проводом, используемым для сборки электрощита, и выполнения иных внутридомовых (внутриквартирных) электромонтажных работ можно назвать следующие российские марки (и их импортные аналоги):

  • ПВ-1 (новая маркировка, ПуВ) — медная однопроволочная жила в одинарной изоляции из ПВХ. Имеет 1 класс гибкости.
  • ПВ-3 (ПуГВ) — медная многопроволочная жила, аналогичная изоляция. Класс гибкости зависит от сечения: 3 — при сечении ≥ 4 мм 2 , 4 – (2,5-4,0) мм 2 , 2 – (0,5-1,5) мм 2 .
  • ПВ-4 — ПВХ изоляция, многопроволочная жила. Обладает максимальной гибкостью (в сравнении с предыдущими марками). В зависимости от сечения она может быть 5 или 4 класса.

Требуемое сечение подбирается с учётом величины токов, которые будут через провод протекать.

Клеммы wago: виды, характеристики, как выбрать и как правильно пользоваться » сайт для электриков – статьи, советы, примеры, схемы

Клеммы Wago: виды, характеристики, как выбрать и как правильно пользоваться Есть много способов создания контакта между двумя и более проводниками: клеммы, наконечники, гильзы, пайка, сварка, скрутка…

Немецкая фирма Wago впервые представила конструкцию клемм с пружинящим контактом в 1951 году, и сейчас она известна как производитель популярных соединителей для проводов. Маленькие клеммы для распределительных или распаечных коробок выпускаются с 1973 года. У этих клемм есть свои преимущества, недостатки и особенности, которые мы и рассмотрим в статье.

Предпосылки появления клемм с пружиной

Среди популярных способов соединения можно выделить:

1. Скрутка. Преимущества: быстро выполняется, часто без помощи инструмента и не требует затрат. Недостатки: ненадежное соединение, ослабевает со временем, по мере окисления контакт пропадает, запрещена ПУЭ, нельзя применять в пожароопасных помещениях, нельзя скручивать алюминиевый и медный проводники.

2. Болтовое соединение. Надежнее чем скрутка, через шайбу можно соединить алюминий с медью. Недостатки: ослабевает, при нагреве ослабевает еще быстрее, не всегда удобно работать с болтами. Особенно в случае короткого свободного участка провода, неудобства при монтаже, например, на высоте, соединение получается крумным, его нужно изолировать.

3. Винтовые зажимы (клеммы). Все то же, что и у болтового соединения, но к тому же, если вы перетянете болт, такой зажит легко трескается. Нельзя использовать провод с многопроволочной жилой, без наконечника. При затягивании они расплющивается, могут повредится проволочки или ослабнуть со временем контакт. Преимущество есть в том, что клеммник в пластиково корпусе, можно не изолировать если используется в сухой среде.

4. Использование гильз. Преимущества: надежность, разрешено нормативными документами использование в электроустановках, возможность защитить от окислов покрыв кварцевазелиновой смазкой проводники. Недостатки: нужны обжимные клещи, не везде удобно и возможно обжать.

5. Пайка. Надежно, но нельзя использовать при больших токах. При протекании большого тока может нагреться место соединения и расплавиться припой (маловероятно, но возможно). Лучше использовать в паре с гильзой. Недостатки: нужен паяльник, электричество к нему.

6. Сварка. Самый надежный способ соединения, вы получаете практически цельный провод. Он скручивается и сваривается. Недостаток один: сварочный аппарат и питание к нему. Однако он может быть портативным и работать от аккумуляторов.

Рассмотренные варианты имеют свои преимущества и недостатки, не все из них разрешены к использованию на постоянной основе и являются безопасными. Для монтажа нужно использовать удобные и надежные средства. К сожалению, надежные варианты из вышеперечисленных не всегда возможно произвести на практике на реальном объекте в распаечной коробке или, например, при подключении люстры.

Клеммы и клеммные колодки служат для соединения медных и алюминиевых жил проводов и кабелей. Клеммное соединение подходит как для одножильных проводников (твердый сплошной медный провод), так и для многожильных проводников (мягкий гибкий медный провод) и проводов с тонкими медными плетеными жилами с использованием кабельных накончеников.

Клеммники ВАГО обладают следующими преимуществами:

  • для монтажа не нужны дополнительные приспособления;

  • можно соединять разнородные провода (алюминий и медь);

  • можно соединять проводники разных сечений в пределах одного клеммника;

  • некоторые модели могут быть демонтированы и использованы вторично;

  • некоторые модели поставляются со смазкой на пружине и токоведущей шине, предотвращающей от окислов. Это особенно актуально при работе с алюминиевыми жилами;

  • занимают маломеста в распределительной коробке;

  • изолированный корпус.

Компания WAGO была основана 27 апреля 1951 года Фридрихом Хохорстом и Генрихом Нагелем как WAGO Klemmwerk GmbH, названная в честь изобретателей технологии пружинных зажимов Вагнера и Ольбриха. Со временем пружинный зажим стал отраслевым стандартомдля соединения жил проводов и кабелей наряду с традиционными винтовыми зажимами.

Обзор популярных моделей WAGO

Благодаря простоте использования такой способ соединения завоевал популярность, его очень удобно использовать для временного подсоединения к электричеству, например на стройке рычажные зажимы станут незаменимы.

В общем, пружинные клеммники от производителя ВАГО можно разбить на одноразовые и многоразовые (с рычажным зажимом). Основной ряд сечений которые соединяют такими клеммами 0.08-4 мм2, а токи таких клемм ограничены 20-32А в зависимости от модели. Давайте рассмотрим каждый из видов в частности.

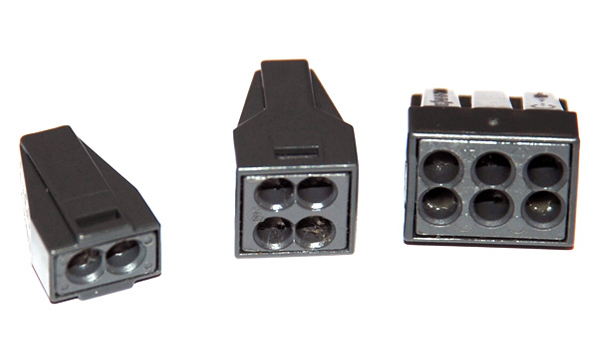

Wago с плоской пружиной «PUSH WIRE»

Клеммники серии 773 считаются устаревшими, поскольку одними из первых появились на рынк. Идеально подходят для соединения алюминиевых и медных проводов с монолитной жилой, или с многопроволочной жилой низкого класса гибкости. Мягкую жилу не получится вставить в пружину, хотя это можно сделать если её плотно скрутить и залудить припоем, тогда её конец станет жестким.

Если посмотреть на пружину со стороны она имеет клиновидный контур. Такая конструкция позволяет с лёгкостью вставить провод. Извлечь провод из клеммы, не повредив пружину или жилу сложно, поэтому их можно считать одноразовыми.

На фото вы видите две жили зажатые в такую клемму. Они лежат на С-образной токопроводящей жиле. Конец провода должен быть ровным, это улучшит контакт, облегчит введение проводника в пружину. Изоляцию лучше снимать специальным инструментом – стриппером.

Начинающие электрики пренебрегают этим и просто состругивают покрытие ножом. Так вы можете повредить проводник, сделать надрез, на котором в процессе эксплуатации он может отломиться. В гибких кабелях так можно состругать часть тонких проволочных жилок, тем самым уменьшив сечение проводника и ухудшив будущее соединение.

Серия 773 делится на 2 семейства:

1. Wago 773-30x. С непрозрачным корпусом, внутри клеммы кварцевазелиновая смазка, она снимает окисления с алюминия и предотвращает их появление. Смазку на фото видно. При этом сильно окисленные проводники нужно предварительно зачистить.

2. Серия 773-32x с прозрачным корпусом. В общем аналогичные соединители, но в них нет смазки.

Преимущество – возможность проконтролировать процесс введения проводника, оценить качество его крепления.

Я уже упомянул, что ВАГО достаточно компактные, их длина 19.5 мм, ширина модели на 4 провода 13 мм, а высота 13.1, ниже приведены чертежи четырёх разных исполнений этой серии.

Клеммы этой серии пропускают ток до 20-24 А, рабочее напряжение 380-600В, напряжение разряда – 4 кВ, выдерживают рабочую температуру до 85 градусов.

Таких характеристик достаточно для монтажа домашней электропроводки, освещения, розеток. Они отлично помещаются свободное место при монтаже люстры и в распаечной коробке с плотной укладкой проводов. Для подключения мощных электроприборов (5 кВт и выше) нужно использовать другие методы соединения.

Было бы опрометчиво, если бы электрик не смог проверить напряжение на кабелях с таким способом соединения, для этого предусмотрено окно для щупа. Он входит примерно на 6 мм.

Чтобы подсоединить кабель нужно снять изоляцию на 10-12 мм, после чего ввести его в отверстие клеммника. После чего вы не сможете без излишних усилий вытащить его обратно.

Многоразовые рычажные ВАГО, система «Cage Clamp»

Чтобы решить проблему с подключением многожильных проводов и реализовать возможность многоразового использования, компания WAGO пересмотрела конструкцию зажима, и, изменив форму пружины, добилась поставленной задачи. Такая система называется Cage Clamp. Пружина своей конструкцией напоминает карабин.

Если надавить на неё зажим сдвигается и окно, в которое вводится кабель, расширяется. Таким образом, появилась возможность извлечь кабель из клеммы или ввести в неё гибкий провод (многопроволочную жилу). Красной стрелкой на рисунке указано направление, в котором нужно надавить на пружину.

Самые распространённые на момент написания статьи клеммники с такой пружиной это серия WAGO 222.

Зачищенный от изоляции на 8-10 миллиметров провод вводится в WAGO 222 до упора.

При этом рычаг поднят, пружина сжата, а окно раскрыто. После этого опустите рычаг и соединение готово – провод надежно зажмется. При этом использование наконечников или лужение многопроволочных жил необязательно.

В них возможно подключение того же диапазона сечения жил: 0.08-4 мм2, максимально допустимый ток – 32А. габаритные размеры и чертеж представлены на рисунке ниже.

В них также есть измерительное окошко, куда вы можете вставить щуп мультиметра или двухполюсного указателя напряжения.

На фото вы видите вариант подключения люстры таким клеммником, всё достаточно компактно, а при её демонтаже вам не придется разматывать изоляцию или откусывать кабель. Это избавит от необходимости менять провода в светильнике, в случае неудачного демонтажа или, что еще хуже, раздалбывать потолок, чтобы подключить светильник на место.

WAGO 221 – еще более компактны, имеют такой же рычажный механизм, но выполнены в прозрачном корпусе.

Ниже вы видите их габариты, чертежи и внешний вид.

Клеммники серии 224 используют для подключения осветительных приборов, но и никто не запрещает вам использовать для этих целей другие модели WAGO. Они отличаются соединение «встык», что в некоторых случаях удобно, и не нужно сгибать жилу.

ВАГО на дин рейку

В ассортименте производителя есть отдельный набор клеммников для монтажа на дин рейку. Их достаточно много разновидностей, на рисунке ниже приведен пример с предохранителем. Может быть установлен светодиодный индикатор или разъединитель. Удобно использовать для монтажа сложных схем в электрощитах.

Особенности конструкции

В интернете специалисты ведут дискуссии на тему безопасно ли использовать соединители этого бренда, или же это всего лишь маркетинговый ход и пиар? Основная причина этих разговоров заключается в том, что площадь контакта в таких клеммниках относительно мала, так. Как прижим круглого проводника к плоской шине и пружине даёт точечный контакт, тогда как классические винтовые зажимы имеют круглую форму, как и гильзы, как и клеммные колодки.

С другой стороны для гибкого проводника с многопроволочной жилой такая конструкция обеспечит надежное соединение с хорошим пятном контакта, даже если проволочки примут форму окна, пружинный контакт надежно их зафиксирует, чего нельзя добиться в классических винтовых зажимах.

В видео показано сравнение нагрева разных соединений. Выводы делайте сами. Моё мнение, что эти клеммы отлично подходят для бытовой электросети, они прошли международные сертификации, выдерживают номинальные параметры, разрешены ПУЭ, изолированный корпус избавит от метров изоленты в распредкоробках и ускорит процесс монтажа.

Такие характеристики не позволяют превышать допустимый ток, будет греться не только контакт, но и кабель с последующим повреждением изоляции и короткими замыканиями.

Не используйте алюминиевые кабели в 222, 221 и подобных зажимах без кварцевазелиновой пасты. Они со временем окислятся, контакт ухудшится, начнет греться. От этого ухудшится еще сильнее из-за деформаций металлических частей зажима, в результате возможно обугливание или возгорание.

Вывод: Клеммы ВАГО нужно использовать по назначению и только там, где ток никогда не превысит номинальные 32А. Тугая длинная скрутка обеспечивает больший контакт, а чтобы она стала надежнее можно загильзовать, еще лучше её сварить.

Смотрите также у нас на сайте: Как отличить хороший клеммник Wago от подделки

Алексей Бартош

Маркировка клемм

маркировка клеммников как лучшеВ клеммнике собранном из большого числа наборных элементов, без соответствующих надписей и обозначений, очень не просто найти тот или иной разъем.Это неудобно как на первоначальном этапе при монтаже проводников, так и при эксплуатации уже готового щита. Чтобы не запутаться куда какой проводник подключен, применяют специальную маркировку клеммных модулей.как маркировать отдельные клеммникиПри этом производители в разных пакетиках комплектуют разные цифры. Будьте внимательны при покупке. В одном могут идти цифры только от 1 до 10, а в другом от 11 до 20.маркировочные площадки для клеммУ каждого пакета свой номенклатурный номер и своя позиция в каталоге. Существует также универсальная маркировка вообще без цифр.надписи маркером на клеммах

Все необходимые надписи на них делаются самостоятельно при помощи маркера. Вместо цифр можно подобрать также буквы L1, L2, L3, N, PE и т.д.

Но и на этом обозначение клеммника не заканчивается. Каждая большая сборка может иметь свое название, чтобы посторонний человек свободно ориентировался в схемах.алюминиевая проводка в квартире и дома новые правила

Для этого существует еще одна комплектующая деталь – держатели маркировки клеммных коробок. Вставляются он в те самые стопоры или фиксаторы, которые имеют универсальное применение.

Есть кстати виды стопоров, которые уже изначально в своей конструкции имеют такую площадку.площадка для маркировки и надписей на сборке клеммника

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему?

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Клеммы Wago: виды, характеристики, как выбрать и как правильно пользоваться » Сайт для электриков - статьи, советы, примеры, схемы
Как видно, в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Клеммы Wago: виды, характеристики, как выбрать и как правильно пользоваться » Сайт для электриков - статьи, советы, примеры, схемы
Перед нами автомат серии ВА47-29 фирмы IEK. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.
Клеммы Wago: виды, характеристики, как выбрать и как правильно пользоваться » Сайт для электриков - статьи, советы, примеры, схемы
У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.
Клеммы Wago: виды, характеристики, как выбрать и как правильно пользоваться » Сайт для электриков - статьи, советы, примеры, схемы
Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.
Клеммы Wago: виды, характеристики, как выбрать и как правильно пользоваться » Сайт для электриков - статьи, советы, примеры, схемы
Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики.

Самозажимные клеммы wago, obo bettermann, iek, ekf, эра, stekker, rexant купить в москве не дорого с доставкой, цена, фото, гарантия производителя.

Клеммы Wago: виды, характеристики, как выбрать и как правильно пользоваться » Сайт для электриков - статьи, советы, примеры, схемы

Клеммы — это специальные электроустановочные изделия, которые предназначены для быстрого и безопасного соединения проводов.

Все клеммы, представленные в этом разделе сайта, производит немецкая компания WAGO, существующая на рынке уже более полувека. Компания признана заслуженным лидером в проезводстве клемм — ведь именно специалисты WAGO изобрели зажим Cage Clamp, который впервые позволил подключать проводники без специальных инструментов. Продукция компании делится на линейки, имеющие каждая свой номерной код. Это очень удобно, так как вы можете самостоятельно выбрать подходящее решение для дома или профессиональной комплексной системы.

Так, клеммы WAGO серии 222 используются для соединения или ответвления одножильных и многожильных медных проводов. Зажим производится с помощью оранжевых рычажков. Проводник без изоляции нужно ввести в отверстие клеммы и опустить рычажок. Клеммы серии 222 предназначены для 2, 3 или 5 проводов.

Клеммы wago серии 224 подходят для осветительного оборудования, соединение однопроволочных проводов с одно- или многопроволочными. На провода с проволоками пятого и выше класса гибкости рекомендуется опрессовать наконечники. В них есть плоский пружинный зажим для соединения алюминиевых или медных проводов с «монтажной» стороны, то есть со стороны потолка или стены — push wire, и со стороны светильника — уже известный нам cage clamp.

Серия 2273 появилась в России не так давно — в 2022 году — и сразу стали одной из самых популярных моделей среди клемм WAGO. Используются они для 2,3,4,5 и 8 одножильных проводов с сечением от 0,5 до 2,5 мм2.

Клеммники Ваго 2273 с токопроводящей пастой Alu-Plus для медных и алюминиевых проводников. Паста снимает окисную пленку с алюминиевых проводов и предохраняет их от повторного окисления. Серия 2273 — это модификация широко известной модели 773 для многожильных медных проводов с наконечником или одножильных медных и алюминиевых проводов.

Электрическое соединение стало доступным и несложным процессом благодаря экспресс-клеммам WAGO. Такое подключение/ответвление всегда надежно — проводники не повреждаются, качество подключения не зависит от навыков того, кто им занимается. Отдельно стоит отметить полезный порядок в системе — каждый проводник имеет отдельное клеммное «гнездо», что гарантирует безопасность в распределительной коробке.

Сборка клеммника

Клеммники редко используют для подключения одиночных проводников, как правило это несколько фаз или цепей проходящих через одну общую сборку.сборка из клеммников подпружиненные

Однако эту сборку предварительно нужно правильно собрать из отдельных элементов. И здесь как раз таки есть свои нюансы и особенности, о которых не все знают.

Установка клеммы на Din-рейку операция простая, не требующая особых навыков. Но даже в этом деле можно совершить ошибку.

Запомните, клеммник всегда цепляется своим выступом именно сверху динрейки и защелкивается снизу.

При этом динрейки тоже бывают разные. Стандартная идет шириной 35мм.

Встречаются более мелкие или наоборот глубокие. Отдельные производители могут иметь в ассортименте целый модельный ряд.

Разновидности din-реек и их размеры:

Поэтому если у вас клеммник почему-то не защелкивается и не встает нормально на свое место, дело скорее всего в неправильно подобранном основании крепежа.

111_opressbezКстати, хорошие качественные модели имеют в своей конструкции несколько вариантов крепежа, под разные виды din реек.После защелкивания, некоторые виды клемм могут помимо основания еще сцепляться друг с другом. Ярко выражено это у производителя ABB.клеммники АББ с боковыми зацепами

Вы даже изначально может их собрать на весу, а уже потом группой защелкнуть на подготовленную площадку.

Советы по использованию клеммников

При использовании соединителей Ваго желательно руководствоваться некоторыми несложными принципами. Они отчасти не совпадает с рекомендациями производителя. Однако практика показывает, что этих правил все же стоит придерживаться. Советы по использованию клеммников Ваго:

  1. Лучше всего данное соединение пригодно для сетей освещения с током не более 5 А.
  2. При работе на мощности свыше 1 кВт важную роль играет чистота поверхности проводки.
  3. При токах свыше 10–15 А лучше избегать применения клеммников Ваго. А если все же приходиться использовать, то как можно чаще следить за их состоянием.
  4. Не стоит допускать контакт соединителей Ваго с легковоспламеняющимися материалами.
Соединение проводов в распредкоробке с помощью клеммников
Соединение проводов в распредкоробке с помощью клеммников

Важно! После подключения кабеля его контакт с колодкой проверяется на надёжность. Для этого необходимо с небольшим усилием попробовать выдернуть токопроводящую жилу из зажима. Она должна оставаться на месте.

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.как должен располагаться клеммник на дин-рейкеТо есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.111_soedin

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.торцевой изолятор на клеммник сбоку

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.как защелкивается торцевой изолятор на клеммник

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант – использовать в качестве крайней клеммы заземляющую.

Цвет клеммы

аккуратная сборка электрощита на клеммникахОбычно цвет проходной клеммы нейтральный – серый.

Однако можно встретить и модели синей и желто-зеленой расцветки. Синие применяются для подключения нулевых рабочих проводов. Желто-зеленые – для защитных заземляющих проводников.

Желто-зеленая клемма имеет отдельный каталожный номер и особое устройство.клемма земля ABB размеры характеристикиДело тут не только в расцветке. Ее зажим автоматически подключает к дин рейке ту цепь, которую вы сажаете под винты.клеммник под заземляющую жилу

Для этого после монтажа, нужно подтянуть центральный болтик. Тем самым снизу механизм крепежа распирается и зацепляется своими металлическими частями за ободки рейки. Это обеспечивает достаточно надежный контакт.

Поэтому будьте внимательны, такими клеммами нельзя подключать фазные провода, иначе вся din рейка у вас окажется под напряжением.

Есть конечно и другие разноцветные модели – желтые, оранжевые, бежевые и т.п.цвета клеммников и их отличия

Но они не несут какой-то функциональной особенности, а выпускаются для удобства сборки и комплектации электрощита.

Вы получаете наглядное расключение фаз, тех или иных силовых цепей или цепей управления.

Гибкие материалы:  Цитаты великих людей про силу (200 цитат)

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
