Холодная гибка труб с дорном

Что такое дорн

Это механическая составная часть станка или комплекса, на котором осуществляется гибка изделий. С конструкционной точки зрения различают два вида устройства:

  • Жесткий дорн – являет собой стержень определенной формы, классифицируется по форме сечения трубопровода.
  • Составной или шаровой – включает подвижные сегменты, благодаря которым можно изгибать трубы с очень малым диаметром.

На фото демонстрируется трубогибочный станок.

Изгибание трубы является достаточно сложным процессом. Это объясняется тем, что при деформации металлического изделия происходит уменьшение сечения в месте перегиба. В результате ухудшаются прочностные и другие важные характеристики труб. Чтобы не допустить подобной проблемы, необходимо применять для гибки труб специальные станки с числовым программным управлением.

Нарушить технологию гибки металлических труб при недостатке опыта или отсутствии нужного оборудования достаточно просто. Если к изделию прикладывается слишком большое усилие, допускается перегрев или другие нарушения техпроцесса, то на нем образуются гофры.

Диаметр трубыРадиус гибки
D 19х1,5R=45
D 22х1,5R=45
D 25х1,2 (1,5)R=60
D 32х1,5R=100
30х15х1,2 овалR=100
20х20х1,2 (1,5)R=50
Длина заготовки (мм)Толщина листа (мм) от 0,5 до 2.5Толщина листа (мм) от 2.5 до 4,0
от 0 до 10008,4 13,7*410 рублей к каждой партии деталей (наладка оборудования,составление программ)
Упаковка изделий стрейч пленкой или скотчем5% от стоимости заказа
Упаковка изделий в картон, пузырковый полиэтилен или другим согласованным способом. Наклейка ярлыков и наклеекпо договоренности
Надбавка за срочность20% от стоимости заказа
Наценка за вес изделия выше 50 кг.0,5
Перекрашивание изделия15% от стоимости заказа
Минимальный заказ2000р.
Доставкапо договоренности
Окраска изделий, требующих изготовление дополнительных приспособлений. Сверление технологических отверстий для подвешивания изделия.по договоренности
Гибкие материалы:  Мягкая черепица. Технониколь или Дюке? | Пикабу

предлагает услугу под названием гибка труб в Москве по доступной стоимости. Работа производится с профильными и круглыми изделиями. Услуга относится к числу чрезвычайно востребованных в сфере металлопроката. Стоимость гибки погонных метров вполне приемлема и не требует лишних затрат.

Покупка гнутых труб как готовой продукции чревата многочисленными сложностями и является дорогостоящей. Готовые изделия не всегда могут выполняться в точном соответствии определённым параметрам. Эффективной альтернативой является гибка труб в Москве на заказ, которая осуществляется в индивидуальном порядке. В процессе работы будут изготовлены необходимые гнутые металлические профили по заданным параметрам.

Онлайн заявка

Заказывая услугу по гибке труб дорном в Москве, вы получаете массу преимуществ:

  • сокращение производственных издержек и оптимизация бизнес-процессов;
  • получение нужных изделий в оперативном порядке;
  • экономия денег при приобретении готовых изделий из металлического проката;
  • реализация идей в творческой, строительной и архитектурной сфере.

При заказе услуг, связанных с гибкой труб в Москве, итогом становится следующий результат:

  • работа выполняется точно качественно и безупречно;
  • заказ выполняется максимально оперативно;
  • условия сотрудничества удобны покупателям;
  • сервис полностью ориентирован на клиентов.

Благодаря уровню технического оснащения и высокой степени подготовки специалистов компании, мы предоставляем чрезвычайно широкий спектр услуг, связанных с дорновой гибкой труб в Москве различных сортов. Вы можете заказать одну из следующих услуг:

  • гибку круглых труб из стали диаметром до 60 мм;
  • гибку профильных и алюминиевых труб в Москве, квадратной и прямоугольной формы, до 80 на 80 мм, с толщиной проката до 3 мм;
  • изгиб профилей стандартного типа (арки, теплицы, навесы);
  • гибку труб по радиусу в Москве полукольцевой формы.

При помощи гнутых труб обеспечивается нужный уровень жёсткости в конструкции, а также возможность надёжного закрепления элементов дополнительного типа и каркасных узлов.

Для того чтобы осуществить гибку профильных труб в Москве, мы используем профилегибочный станок ПГ–6, как самый мощный ручной инструмент в данной категории. Установка профилей позволяет одновременно обрабатывать трубы шириной до 120 мм.

Гибкие материалы: Гибкая подводка для воды: технические характеристики

Благодаря опытным мастерам производится выполнение гибки тонкостенных и других труб в Москве на основании технического задания (ТЗ) заказчика.

В силу наличия стального металлопроката, как развитой системы в РФ, и непосредственному сотрудничеству с основными производителями, мы неустанно совершенствуем рабочий процесс и производим ознакомление с продукцией и технологиями современной обработки.

Идеальное соотношение приемлемой цены и высокого качества предоставляемых услуг, связанных с гибкой труб в Москве, осуществляется благодаря:

  • высокой квалификации сотрудников с богатым практическим опытом;
  • площадке с оборудованием последнего поколения, которое очень надёжно;
  • оптимальной организации производства и исполнению заказов по гибке труб в Москве качественно и по приемлемой стоимости;
  • тщательной отработке системы качества, подразумевающей, то клиенту не будет передано изделие, содержащее брак;
  • постоянному мониторингу клиентских потребностей с повышением комфортных условий для вас.

3 реально ли собрать такой трубогиб своими руками?

Стоимость такого оборудования может достигать нескольких тысяч долларов, конечно, речь идет об автоматизированных машинах. Однако если трубогибочный станок нужен для домашнего пользования, то есть смысл сделать его своими руками. Для этого рассмотрим конструкцию и основные узлы простейшего трубогиба с дорном.

Устройство состоит из массивной рамы, на которой крепятся все детали. На валу корпуса фиксируются многоручьевые гибочные ролики, зажимные колодки и эксцентрики, с помощью которых крепятся в необходимом положении обрабатываемые трубы. Чтобы правильно изогнуть изделие, необходимо упорное приспособление, которое и будет задавать направление трубы.

Еще на раме крепится и натяжной кронштейн, в котором установлены дорновые оправки с тягами. Последние элементы необходимы для обеспечения максимально качественного изгиба. Оптимальный размер тяг составляет 0,4 длины обрабатываемого изделия. Именно такая пропорция позволяет делать несколько прогибов на середине трубы с последующим разворотом. В этом случае полый элемент опять надевают на оправки и осуществляют изгиб ее второй половины.

В рабочее состояние гибочный стан трубогиба, который мы делаем своими руками, приводится с помощью лебедки и пары полиспастов. Последние состоят из блоков и стальных канатов, концы которых прикреплены к гибочному сектору. Изменением направления лебедки обеспечивается рабочий ход гибочного ролика и его возвращение в исходное положение.

Конечно, собрать своими руками корпус дорнового трубогиба непросто, и без специального технического образования сделать это будет невозможно. Но если определенные навыки и желание есть, подобная задача становится посильной.

Виды дорновых трубогибов

В жизни человека встречается множество конструкций из труб. Из этих полых заготовок делают турники, различные элементы декора, но они имеют и куда более серьезное значение. Именно трубы являются основной составляющей водо-, газо- и нефтепроводов.

В ответственных конструкциях желательно, чтобы изделие было монолитным, без лишних стыков, швов и т. д. Ведь места соединений очень ненадежные, в них образуются течи, что иногда может быть жизненно опасным. Чтобы не создавать швы на углах, берут монолитные трубы большой длины и сгибают.

Инструмент трубогиб

Сегодня разнообразие трубогибов весьма велико. Можно найти роликовые, обкатные и арбалетные конструкции. Интересующие нас дорновые трубогибы используются для работы только с тонкостенными изделиями. Массивные трубы деформировать с его помощью не удастся.

Они нашли свое предназначение в авиа- и кораблестроении, с их помощью сгибают различные декоративные элементы, части мебели. Также они являются незаменимыми инструментами при производстве транспортных средств, начиная от велосипедов и заканчивая автомобилями.

В чем особенность приспособления со столь странным названием? Для начала следует определиться с понятием «дорн». Это просто направляющая, ее вставляют внутрь трубы и место изгиба получается ровным без складок и иных дефектов. Так могут работать как ручные, так и полуавтоматические или автоматизированные трубогибы. В металлобработке есть процесс дорнования, созвучность обусловлена схожим принципом обращения с подопытными изделиями.

Автоматизированный дорновой трубогиб

Естественно, автомат пользуется большим спросом, ведь в этом случае свести человеческие трудозатраты получается к минимуму, а производительность, наоборот, максимальная. Полуавтоматы могут выполнять те же задачи, только не с такой скоростью, но и их стоимость гораздо ниже автоматических машин. Конструкция и материал дорна для трубогиба определяется сферой использования инструмента и обрабатываемыми деталями. Например, гибка медных труб осуществляется посредством стальной, латунной либо пластиковой направляющей.

Гнутые трубы нашли широкое применение в таких отраслях индустрии, как машиностроение, строительство, химическая и нефтехимическая промышленность, энергетика. Их использование дает возможность существенно снизить количество сварных швов и повысить герметичность трубопроводов.

Как правило, для гибки труб небольшого диаметра применяется технология «холодного сгиба», при которой получаемый диаметр трубы равен минимальной величине радиуса сгиба, измеряемого по осевой линии трубы. Более эффективным методом гибки труб, является «горячая» технология гибки.

При использовании обеих технологий гибки труб, важнейшей задачей является обеспечение отсутствия гофр и равнозначности сечений труб. Кроме того, необходимо учитывать и такой параметр, как амортизация трубы, которая определяется видом материала, из которого она изготовлена.

Гибке могут подвергаться сварные и цельнотянутые стальные трубы, а также аналогичная продукция из цветных металлов и сплавов. Обеспечить высокое качество работ позволяет верно выбранный радиус изгиба. Выбор этой величины зависит от материала, диаметра и толщины стенки заготовки.

Исключить образование складок и гофров в местах изгиба труб помогает использование наполнителя. В этом качестве выступает сухой мелкий речной песок или расплавленная канифоль. При выполнении холодной гибки заготовка плотно заполняется песком и забивается деревянными пробками с двух сторон. Место изгиба намечается мелом.

В зависимости от сферы применения, материала и объема партии гибка труб может производиться на ручных, гидравлических и электроприводных трубогибах, а также на трубогибочном оборудовании с ЧПУ.

Характеристики оснастки
Наружный диаметр заготовки Радиус сгиба по оси трубы Минимальный прямой участок
42.4 мм 95 мм 85 мм
50.8 мм 115 мм 105 мм
60.3 мм 135 мм 120 мм

Дорн — это зачастую бронзовая (или стальная) оправка, точно подобранная по внутреннему диаметру трубы, которая во время гибки постоянно находится внутри трубы в месте гиба и не дает образовываться гофрам и складкам. Дорны бывают двух видов — шариковый (ball mandrel) и продолговатый (bulet). Это механическая составная часть гибочного станка или комплекса. Дорн помогает избежать деформации трубы при гибке.

  • Жесткий дорн – это стержень определенной формы, по форме сечения трубопровода.
  • Составной или шаровой – включает подвижные сегменты, благодаря которым можно изгибать трубы с очень малым диаметром.

Существует 2 основные технологии гибки труб, это дорновая и бездорновая. Чтобы понять какую лучше технологию использовать, нужно знать будущий радиус гиба и толщину стенок.

Бездорновая гибка — применяется при радиуса гиба более 3D, где D — диаметр. Чтобы, при гибки труба не деформировалась, нужно произвести несколько операций, а именно набить трубу песком. Такая технология, не может похвастаться высоким качеством, и считается устаревшей.

Гибкие материалы: Гибкие трубы для отопления — Трубы и сантехника

Дорновая гибка — осуществляется на специальном станке. Труба располагается на дорне и под действием станка гнётся под заранее заданным углом.

    Дорновая гибка осуществляется несколькими способами:

  • Гибка поджимом — осуществляется с помощью линейки или каретки. Данный способ предотвращает деформацию стенок при гибке труб как с большим, так и с маленьким диаметром.
  • Проталкивание — осуществляется при помощи вальцов (3 или 4). Наиболее популярна под названиями: «трехвальцовая» и «четырёхвальцовая».

Кроме металлообрабатывающих станков, существует еще и оборудование для гибки труб и листового металла. Это оборудование довольно широко используется во многих крупных промышленных сферах, а также небольших предприятиях. На гибочных станках гнутся металлические листы, трубы самых различных диаметров, металлические пруты и даже толстая листовая сталь.

Для гибки металлических изделий, и изготовления различных заготовок из листового металла используются прессы самой различной конструкции, которые могут комплектоваться программным обеспечением ЧПУ.

Гибка труб на многих предприятиях исторически определяется как одна из вспомогательных операций и технологий. На заводах, до сих пор пользуются ручными и простыми станками с большими ограничениями по возможностям. Мебельная промышленность, которая является основным потребителем гнутых труб, на сегодняшний день заинтересована в снижении любых издержек и инвестиций и выбирает наиболее дешевое оборудование, в том числе в условиях низкой стоимости труда рабочего.

Предприятия автомобилестроения предпочитают не внедрять новые технологии, а получать готовые комплекты трубопровода из-за границы либо копируют технологию и оборудование, установленное на головных заводах. Заинтересованной стороной в развитии технологии гибки труб могут выступать предприятия машиностроения, но здесь важно учитывать, что трубопроводы не являются конечным изделием, и техперевооружение вспомогательных технологий осуществляется по остаточному принципу.

Отдельно стоит упомянуть и обстоятельства, связанные с людским фактором. В связи с высокой оплатой труда в промышленности западных стран широкое развитие получили технологии автоматизации, связанные с минимизацией ручного труда. В России и странах СНГ, в том числе и на основании более мелких серий, приоритет до сих пор отдавался технологиям ручной гибки, которая, дополняясь профессионализмом рабочих, позволяла получать качественные изделия, для которых обычно требуется более дорогостоящее и сложное оборудование.

Вместе с тем упор на ручной труд всегда имеет ограничения в производительности и повторяемости и в какой-то момент может выйти на уровень нерентабельности и невозможности применения. В связи с этим даже при условии полного удовлетворения результатами работы участков гибки труб предприятиям стоит изучать новые технологии и возможности с прицелом на завтрашний день.

Существует множество конструкций из труб, они идут на разные сооружения: от установки турников на школьных площадках и до прокладки водопроводов и газопроводов. Также трубы активно применяются в автомобилестроительной отрасли, где множество деталей сделано из них.

Как известно, чем меньше соединительных элементов и швов имеет конструкция, тем она более надёжна. Швы могут протечь, в результате чего произойдёт утечка транспортируемого по трубе вещества, что само по себе несёт опасность для жизни людей. Чтобы снизить к минимуму возможность аварии, используют трубогибы, которые сгибают длинную цельную трубу на необходимый угол.

Трубогибы, имеющие протектор, рекомендуют применять в работе с тонкостенными трубами. Массивные трубы с толстыми стенками с помощью него не обрабатываются. Такой станок пользуется огромным спросом, потому что при большом КПД затрачивается минимум человеческих сил. Строение и материал гибочной машины зависит от сферы, в которой она применяется, и деталей, обрабатывающихся на ней. Дорн может быть как стальным, так и латунным или даже пластиковым.

Дорн, помещаемый внутрь трубы, принимает форму нужного изгиба и не позволяет образовываться заломам на заготовке

Гибка труб в холодном состоянии

При гибке труб необходимо соблюдать следующие условия: не допускать вмятин и уменьшения внутреннего диаметра труб; трубы должны иметь плавные изгибы по определенному радиусу и в местах изгиба круглую форму; следить, чтобы толщина стенки и диаметр соответствовали радиусу изгиба; трубы перед гибкой отжигать.

Трубы небольших диаметров (до 40 мм) с большими радиусами кривизны можно гнуть в холодном состоянии, применяя простые ручные приспособления с неподвижной оправкой (рис. 156). Гибочная оправка 4 крепится к верстаку 1 с двух сторон скобами 2. Трубу для гибки вставляют между гибочной оправкой и хомутиком 3, нажимают руками и гнут ее по желобообразному углублению гибочной оправки.

Рис. 156. Гибка трубы в холодном состоянии на ручном приспособлении с неподвижной оправкой

Приспособление для гибки труб диаметром до 20 мм в холодном состоянии (рис. 157) состоит из плиты 4, гибочного ролика 3, нажимного ролика 7, рукоятки 6. упора 2, зажимного устройства 5. Приспособление крепится в слесарных тисках 1. При повороте рукоятки подвижной ролик давит на трубу и огибает ее по гибочному ролику до тех пор, пока ее конец не упрется в упор, после чего труба изгибается на участке, находящемся между гибочным роликом и упором, в результате получается труба с двумя изгибами.

Гибкие материалы: Что такое гибкая битумная черепица

Рис. 157. Ручное приспособление для гибки труб диаметром до 20 мм в холодном состоянии

Трубы диаметром от 10 до 24 мм с толщиной стенок от 1 до 1,5 мм гнут также на ручном трубогибочном станке (рис. 158), который состоит из корпуса 2, основной гибочной оправки 9, гибочных прижимных оправок 7 и 8, прижимов 3 и 6, рукояток 4 и 5 перемещения прижимов, рукоятки 1 вращения основной гибочной оправки.

Основную гибочную оправку 9 и гибочные прижимные оправки 7 и 8 изготовляют с профилем, соответствующим профилю изгибаемой трубы, или с корректированным профилем в целях получения наименьшей деформации поперечного сечения трубы. В трубу вставляют оправку с пальцем (дорном), после чего закладывают ее между основной гибочной оправкой и гибочными прижимными оправками.

Вращением рукояток 4 и 5 трубу закрепляют перед гибкой. При гибке трубы рукоятку основной гибочной оправки вращают плавно, без рывков. Наружный диаметр дорна должен быть равным внутреннему диаметру трубы; перед работой дорн смазывают машинным маслом; находясь все время в месте изгиба, он предохраняет трубу от овальности и складок.

Рис. 158. Ручной трубогибочный станок для гибки труб диаметром от 10 до 24 мм

На трубогибочном ручном станке (рис. 159, а) гнут трубы диаметром до 50 мм с толщиной стенок 1 — 1,5 мм. На станине 1 укреплены упор 2 цилиндрической оправки, цилиндрическая оправка с пальцем 3, прижимная оправка 4, гибочный ролик. 5. Вращение гибочного ролика осуществляется рукояткой 6. Перед гибкой трубу надевают на цилиндрическую оправку с пальцем (дорном) и помещают ее между прижимом и гибочным роликом.

В процессе гибки трубы рукоятку вращают плавно и без рывков. В механических трубогибочных станках вместо цилиндрического дорна часто применяют цилиндрические оправки с одним или тремя шариками (рис. 159, б, б). При изгибе шарик все время остается в месте изгиба (рис. 159, г), препятствуя образованию складок на трубе.

Рис. 159. Работа на трубогибочном станке, позволяющем гнуть трубы диаметром до 50 мм при использовании оправок: а — момент гибки, б — оправка с одним шариком, в — оправка с тремя шариками, г — положение шарика в момент гибки

Гибку труб в кольцо осуществляют на трехроликовых гибочных станках. На рис. 160 изображен момент гибки на трехроликовом станке в кольцо труб диаметром до 25 мм без наполнителя. Для гибки предварительно производят наладку станка. Наладка верхнего ролика 5 относительно двух нижних роликов 1 и 2 осуществляется вращением рукоятки 4.

Рис. 160. Гибка трубы в кольцо на трехроликовом гибочном станке

Трубу снаружи смазывают машинным маслом, что облегчает процесс гибки.

Трубу в кольцо изгибают на трехроликовом станке в несколько переходов. После каждого перехода трубе придается форма, все более приближающаяся к форме кольца.

Деформации при гибке

ВидыЦена на гибку труб, рублей
Трубогиб трехвалковый200 рублей пог.м.
Трубогиб с дорном200 рублей 1 гиб

СДЕЛАТЬ ЗАКАЗМеталл, круглая труба: Ø42,4 мм; Ø50,8 мм; Ø 60,3 мм; Ø 76,1 мм; Ø 75/ Ø42 мм.

Толщина стенки трубы 1,5 мм.

Минимальная стоимость заказа 15 000 руб.

Возможны заказы на гибку профильных или квадратных труб — стоимость заказа рассчитывается индивидуально.

Гибку труб любого диаметра мы выполняем на современном надежном оборудовании. Установки, которые используются при работе с трубами, позволяют создавать изделия самого высокого качества при максимальной точности гибки.

В процессе работы на внутреннем сгибе никогда не формируются складки металла. Все обработанные изделия не имеют брака, а угол изгиба точно соответствует заданным параметрам.

Мы имеем огромный опыт работы с металлами разного вида. Также наши сотрудники умеют правильно обращаться со специальной аппаратурой и установками.

«Компания ТСС» предоставляет:

  • лазерную маркировку и гравировку;
  • шлифование;
  • изготовление рекламных стоек;
  • производство изделий из любой стали;
  • изготовление любых металлоконструкций;
  • порошковое окрашивание.

Металлические трубы – стальные, железные, медные, алюминиевые, поступают в продажу и применяются в уже готовом виде, и не предполагает его изменения, так как при монтаже используется резьбовое или сварочное соединение. Изделия из мягких металлов – медь, алюминиевые сплавы, и небольшого сечения изгибать своими руками возможно, хотя и нежелательно.

Процесс загибания

Если же речь идет о железных трубах с большой толщиной стенок, то такого рода процесс должен производиться только в заводских условиях.

Трубопровод, помимо материала, сечения, формы и толщины стенки отличается методом производства. Последнее имеет весьма большое значение при эксплуатации изделия.

  1. Сварные – прямошовные или спиралешовные. Имеют сварной шов по всей длине, при этом сваренные кромки характеризуются разной толщиной. При изгибании форму сечения и диаметр изделия крайне сложно сохранить.
  2. Бесшовные – производятся методом прессования, волочения и так далее, и, в свою очередь, подразделяются на две категории.

2.1. Горячекатаные – характеризуются небольшой гибкостью. Толщина стенки неравномерна, что обусловлено технологией изготовления.

2.2. Холоднокатаные – менее всего склонны к деформации при изгибании. Поэтому несмотря на высокую стоимость при создании сложных инженерных систем, используется эта категория продукции.

Изменение первоначальной формы трубопровода сопровождается появлением дефектов, сказывающихся на последующей эксплуатации.

  • Овализация – круглая или овальная труба при изгибе теряет точную форму сечения – сплющивается. Полезная площадь сечения при этом не изменяется, но распределение потоков воды происходит иначе, что в водопроводной или отопительной системе создает дополнительную нагрузку.
  • Образование гофров и изломов – деформируется внутренняя часть трубопровода, что образует преграду для протекающей воды и провоцирует усиленное отложение солей.
  • Утоньшение – изменяется толщина стенки, что ведет к потере механической прочности.
  • Формирование упругого отпора – при этом изменяется радиус изгиба, то есть трубопровод не образует заданной конструкции.

Избежать вышеперечисленных проблем позволяет специальное оборудование.

Классификация трубогибов с дорном

Первый критерий разделения объемных устройств на группы — принцип управления. Так различают дорновые станки:

  • ручные;
  • полуавтоматические;
  • автоматические.

Необходимость регулировки оператором каждого отдельного элемента вроде огибающего ролика, стержня — задача ручных трубогибов.

Холодная гибка труб с дорном
Полуавтоматический дорновый трубогибочный станок позволяет программировать некоторые параметры, например, уровень выдвижения стержня. Самые «навороченные» модели способны постоянно смазывать движущийся элемент, пока он деформирует заготовку. Автоматические станки более известны как «станки с ЧПУ» обладают теми же функциями, что и предшественники, а также регулируют скорость вращения дорна. Модели с ЧПУ и п/а больше ручных компенсируют пружинные свойства заготовки. Этим же не может похвастаться бездорновый трубогиб.

Три рассмотренные группы — единственные, четко определяющие классификацию станков. Но есть и иные критерии, по которым они различаются, например:

  • радиус гиба (чем больше роликов-матриц, тем выше функционал машины и шире диапазон допустимых радиусов);
  • скорость вращения ролика и дорна;
  • угол гиба заготовки.

Несмотря на практическую пользу трубогиба с дорном, позволить себе его может далеко не каждое предприятие. Поэтому настоящий умелец может самостоятельно собрать ручной дорновый трубогиб, который ничуть не уступит продаваемым аналогам.

О применении дорновых трубогибов

Прежде чем прояснить назначение дорна и его преимущества, разберемся в процессах, что происходят внутри трубы, в момент ее изгибания. Разобравшись, вам станет проще понять, зачем же дорн собственно нужен, и почему без него иногда просто не обойтись.

Холодная гибка труб с дорном
Стационарный дорновый трубогиб

Итак, любая труба, как мы уже говорили, загибается посредством приложения к одной из ее частей механических усилий. А если быть проще, то давления.

В этот момент на стенках изделия действуют прямо противоположные силы. Внутренняя стенка (та что располагается в месте загиба трубы) начинает сильно деформироваться на сжатие.

На профессиональном языке говорят, что «труба пускает гофру». То есть становится волнистой, как бы сморщенной. Такая реакция – следствие накопления большого количества металла в одной из сторон, ему попросту некуда деваться, а так как изнутри заготовку ничто не стабилизирует, то выливается это в подобных ситуациях.

На внешней стенке происходят процессы иного порядка. Здесь металл растягивается, становится тоньше, что приводит к другому проблемному моменту – ослаблению в конкретной точке. При гибке на большие радиусы не исключено ослабление стенки на 50%, а то и больше.

Как результат, труба деформируется без сохранения изначальной прочности. Не всегда так бывает, но это стоит учитывать. Особенно негативным деформациям подвержены трубы тонкостенные, из мягких металлов. Тут без внутренних стабилизаторов, коим дорн по сути и является, не обойтись.

Дорн – это и есть тот самый стабилизирующий элемент, применяемый на станках для гибки тонкостенных труб. Он являет собой металлическую пружину большой длины, иногда обработанную полиуретаном. Дорн просовывают внутрь заготовки, а затем уже загибают. Такое решение продиктовано особенностям деформирующих сил.

Если внутри трубы имеется стабилизатор, то гнуться она будет плавнее. Нельзя сказать, что деформации удастся полностью избежать. Закон сохранения массы и энергии четко говорит, что если где-то убавилось, то где-то прибавилось. Но последствия будут практически незаметны.

Отводы из труб диаметр ø20х1,5 r56, трø30х1,5 r60, тр.ø40х1.5 r80, тр. ø50,8х1,5 r102. все из aisi 304 (нержавеющая полированная сталь)

  • Отводы из труб диаметр Ø20х1,5 R56, трØ30х1,5 R60, тр.Ø40х1.5 R80, тр. Ø50,8х1,5 R102. Все из AiSi 304 (нержавеющая полированная сталь)_2
  • Отводы из труб диаметр ø30х1,5 r60, трø40х1,5 r80, тр.ø40х1.5 r80, тр. ø50,8х1,5 r102. все из aisi 304 (нержавеющая полированная сталь)

  • Отводы из труб диаметр Ø30х1,5 R60, трØ40х1,5 R80, тр.Ø40х1.5 R80, тр. Ø50,8х1,5 R102. Все из AiSi 304 (нержавеющая полированная сталь)_2

—>Оставить заявку для расчета<�—

Говоря простым языком: на дорне размещают трубу, и под действием соответствующих инструментов она изгибается под нужным углом. Существуют два метода данной гибки:Проталкиванием. Изделие прокатывается через конструкцию из трех вальцов. Последние сообщают величину радиуса изгиба. Технология более известна как трех- или четырех- вальцовая гибка)

Гибка с поджимом. Труба поджимом прижимается к гибочному ролику. Когда гибочный ролик приходит в движение, изделие снимается с дорна и изгибается на заданную величину. Дизайнеры и архитекторы получают большую свободу выбора нестандартных форм, могут уйти от надоевших прямых углов.

Популярен также арочный профиль. Холодное гнутье труб с дорном позволяет получить пространственный эллипс, дугу, «кривые отводы» и даже S-образные изгибы. Услуги по гнутью труб включают в себя и гибку(вальцовку) профильной трубы. Мы производим гибку профильной трубы.Также к нам можно обратиться по вопросам:

  • Гибка арматуры
  • Прокатка профилей
  • Прокатка труб
  • Гибка металла
  • Гибка алюминиевого листа
  • Гибка алюминиевого профиля
Размер труб,ммТолщина трубы, ммРадиус гиба, ммmin расстояние между гибами
Бездорновая гибка
Ø121 — 4 , круг3680
Ø141 — 4 , круг4670
Ø161 — 4 , круг3675
Ø161 — 4 , круг4680
Ø181 — 55690
Ø201 — 55690
Ø201 — 585116
Ø201 — 5120100
Ø221 — 56795
Ø251 — 55690
Ø251 — 56795
Ø251 — 5150100
Ø251 — 5170100
Ø281 — 582110
Ø301 — 590115
Ø321 — 582100
Ø321 — 5200110
Ø381 — 5112115
Ø251 — 58785
Ø1` (Ø34)1 — 590110
Ø1` 1/4 (Ø42)1 — 5112110
Ø1` 1/2 (Ø48)1 — 5130120
Ø2` 1/4 (Ø58)1 — 5190130
20х201 — 590100
Гибка с дорном
Ø251,5 — 25095
Ø301,5 — 260115
Ø401,5 — 280120
Ø50,8 (Ø51)1,5 — 2102120
Вальцовка труб на профилегибе
Ø161 — 4 , кругот 170
Ø181 — 4 , кругот 170
Ø201 — 4 , кругот 170
Ø221 — 5от 170
Ø251 — 5от 170
Ø271 — 5от 170
Ø301 — 5от 200
Ø341 — 5от 200
Ø381 — 4от 200
Ø401 — 4от 200
Ø481 — 4от 250
Ø501 — 3от 250
Ø571 — 3от 300
полоса 10-1201 — 10от 200
квадрат 8-20от 200
профильная труба 10х10 — 60х601 — 4от 350

—>Оставить заявку для расчета<�—

Переносные трубогибы

    Трубогибы рычажные. За счет большого плеча возможно совершать необходимые действия исключительно мышечным усилием человека. В изделиях из пластичного металла, включая нержавеющую сталь сечением до 3/4 дюйма, они позволяют делать загиб до 180 о .
  • Трубогибы арбалетного типа. Изделие размещают на двух опорных точках,
    вращающихся вокруг собственных осей. Гибочный башмак, соединенный с перемещающимся штоком, прилагает усилие к той части трубы, которая расположена между опорами. Такие легко переносимые трубогибы способны согнуть трубу из нержавейки диаметром до 100 мм на угол до 90 о . Шток, создающий давление, может быть выполнен как:
    • механический винтовой;
    • гидравлический с ручным приводом;
    • гидравлический с электроприводом.
    1. Электрические трубогибы. В них гибка труб производится на сменных гибочных сегментах различного радиуса. Здесь с помощью поворотной оправки заготовку загибают под определенным углом.

    Положительные свойства этого инструмента:

    • универсальность, которую обеспечивает сменный набор сегментов и поворотных оправок для разных сечений труб;
    • угол изгиба до 180 о ;
    • автоматическая работа без дополнительных действий;
    • плавное изменение скорости, присутствие обратного хода;
    • фактическое отсутствие деформации изгиба, благодаря безукоризненному согласованию всех элементов оснастки и необходимой динамики подачи;
    • простота использования, легкая замена насадок;
    • высокая производительность;
    • компактность и малый вес, благодаря большой приведенной мощности привода.

    При отсутствии электросети такие трубогибы обеспечиваются приводом, работающим от встроенного аккумулятора.

    Разновидности дорновых станков для гибки труб

    По способу управления дорновый трубогибочный станок может быть полуавтоматическим или автоматическим. Если это полуавтомат, то оперировать им придется частично вручную, то есть потребуются физические трудозатраты.

    А вот работа автоматического оборудования регулируется машиной ЧПУ со встроенным компьютером (подробнее: «Разновидности трубогибов с ЧПУ, преимущества и правила использования»). Туда вносят данные о схеме изгиба, его числовых показателях, поэтому для контроля функционирования аппарата достаточного одного работника.

    Хотя конфигурация трубы может быть самой различной, все же радиус загиба трубы не должен быть больше двойного радиуса трубы. В то же время, надежность и герметичность конструкции, в которой вместо изгибания труб использованы фитинговые соединения, будет существенно ниже.

    Разновидности конструкции трубогибочного станка с дорном:

    • Арбалетный – оснащен Т-образной рамой. Он состоит из держателя для труб и подвижного рычага, установленного перпендикулярно. Ручной инструмент такого типа способен выполнять изгиб трубы на угол до 180º. А применяется он, как правило, для сборки систем отопления и водопровода.
    • Гидравлического типа – встречаются ручные и стационарные модели. Используя ручной дорновый трубогиб, можно придать форму трубам с маленьким сечением, а вот для работы с изделиями с диаметром до 100 мм в условиях промышленного производства используют стационарные модели. Согнуть заготовку на таком станке можно до значения в 90º.
    • Оборудование с электропитанием. Трубогибы данного типа имеют самое широкое применение в различных сферах жизнедеятельности, поскольку они имеют полностью автоматическое управление и могут придавать трубам самую различную конфигурацию с высоким качеством и точностью.

    Гибка трубы с дорном может выполняться по разнообразным схемам. Если для работы используются арбалетные или гидравлические трубогибы, то в результате получается изделие, точно соответствующее заданным параметрам.

    Оборудование с роликовыми механизмами выполняет сгибание труб путем постепенного накручивания деталей на валики. Однако станки такого типа бывают только стационарными. А если речь идет о конвейерном производстве, то там используются трубогибы с электропитанием.

    Чтобы согнуть трубу с тонкими стенками своими руками дорновый трубогиб лучше взять профессиональный (про

    Сообщества › самодельный гаражный hi-end › блог › трубогиб с пневмогидравлическим приводом

    Долгое (очень долгое) время я страдал от того, что не могу выполнять работы, связанные с гибкой труб. “Взрослый” промышленный станок не вмещался в мой бюджет, а гидравлические трубогибы арбалетного типа годятся только для сантехнических работ, т.к. портят тонкостенные трубы.

    Поэтому пришлось взяться за изготовление трубогиба, который бы устраивал меня по качеству гибки, самому. Как водится, начал с изучения мирового опыта. Обидно, но у нас большая часть публикаций про самостоятельное изготовление оборудования сводится к “я украл в цеху два ржавых швеллера и сварил их между электродом на даче — зацените мой офигительный станок”.

    Поэтому снова пришлось обратиться к зарубежному опыту. Выяснилось, что наиболее качественным методом гибки является намотка на оснастку. От этого и стали плясать. В гаражной среде у буржуев очень популярны ручные трубогибы с приводом от зубчатой рейки (такой я тоже строил — опишу отдельно).

    В то же время, очень многие обладатели таких станочков стремятся оснастить их гидравлическим приводом. Поэтому я решил сразу строить гидравлическую версию. На момент постройки станка я работал в гараже площадью 7х4 метра, поэтому избытка полезной площади не наблюдалось.

    Нужно было сделать такой станок, чтобы он не требовал большого количества места ни для работы, ни для хранения. К счастью, в моем гараже были высокие (порядка 4.5 метров) потолки, и это определило выбор форм-фактора станка. Он будет вертикальным. Сперва я заказал в Штатах гибочные ролики от компании JD2 (пожалуй, самый популярный производитель трубогибов для малых мастерских в США).

    Далее в деталях были отфрезерованы все необходимые отверстия. Плазменная резка (даже с ЧПУ) не позволяет делать отверстия с нужной точностью. В металле большой толщины они получаются коническими (т.е. на выходе радиус меньше, чем на входе) — это побочный эффект технологии.

    А если оператор станка наплевательски относится к делу, то отверстие будет еще и не круглым. Поэтому я ограничился лишь разметкой центров отверстий, а сами отверстия делались на фрезерном станке. Далее были сделаны все необходимые токарные детали: дистанционные и переходные втулки, оси и пальцы для крепления оснастки. Осей и пальцев на фото нет, т.к. они в этот момент были в термичке на закалке.

    Далее был куплен длинноходный гидравлический домкрат с пневмоприводом, который используется в гаражных кранах и другой подобной технике. Это самое популярное решение для организации гидравлического привода трубогиба у зарубежных владельцев малых мастерских.

    Такой гидроцилиндр дает усилие 8 тонн и приводится в действие от обычного пневмокомпрессора, способного выдать 110-120 psi (7.5 атм) — он найдется в любой уважающей себя мастерской. Это позволяет отказаться от применения дорогих гидравлических компонентов. В РФ, правда, такие гидроцилиндры не купить — пришлось заказывать из-за рубежа.

    https://www.youtube.com/watch?v=EILOSwyuxoc

    Когда все необходимые детали были на руках, пришло время сборки. Детали рычагов и рамы, где требовалось, сварил между собой. Остальные соединения выполнил на болтах.

    Установил на трубогиб гидроцилиндр, вставил оснастку, подключил к компрессору, “зарядил” трубу — можно делать первый гиб.

    Испытывал на трубе диаметром 30мм с толщиной стенки 2.5

    Результат превосходит все ожидания — гиб на 180 градусов, очень чистый. Есть незначительные искажения, которые скорее определяются наощупь, чем видны.

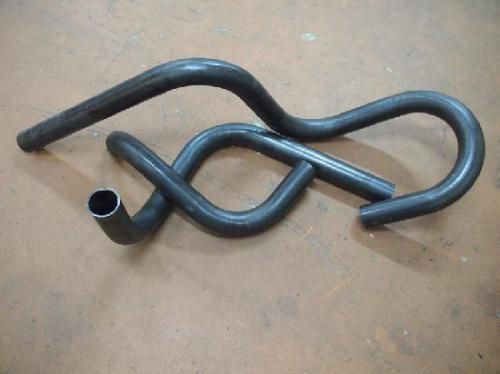

    Попробовал сделать гибы в нескольких плоскостях на более тонкой трубе (22мм) с толщиной стенки 2мм.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
