Как согнуть алюминиевую трубу в отвод, в кольцо или на 90 градусов

Описание

Гибка листового алюминияС помощью алюминиевых заготовок можно создавать самые разнообразные конструкции. Такой материал обладает многими преимуществами. Он легкий, пластичный, при необходимости его можно расплавить. Также алюминий устойчив к агрессивным воздействиям окружающей среды, не подвержен образованию коррозии, обладает прочностью, износостойкостью и долгим сроком службы.

Однако не все так просто. Чтобы из такого металла изготавливать изделия разных форм, алюминиевые листы необходимо гнуть. Этот процесс довольно затруднительный и требует соблюдения некоторых нюансов, аккуратности при работе, использовании специализированного оборудования. В первую очередь, необходимо сохранить целостность материала в местах сгиба.

Чем особенна гибка алюминия?

Такой материал широко используется в строительстве, машиностроении и других сферах деятельности человека. Большинство изделий, которые необходимы для различных предприятий, требуют сгибания и резки. Чтобы сделать из металла сложную форму, необходимо специализированное высокотехнологичное оборудование.

Из алюминиевых листов изготавливают самые разнообразные изделия:

• Профили для окон, дверей, перегородок.

• Фасадные конструкции.

• Уголки, стеллажи, полки, крепежи.

• Корпуса.

• Кузова для транспорта.

• Водоотводы и много другое.

Существует 2 наиболее распространенных метода гибки алюминия:

• Свободный.

• Калибровочный.

Наиболее популярным считается первый способ. Здесь между рабочими органами и листом предусмотрен воздушный зазор. Стоимость такой обработки невысока.

Метод калибровки предусматривает отсутствие такого промежутка. Этот способ гибки используется редко, обычно его применяют при изготовлении более сложных форм. Именно поэтому цена такой обработки выше, чем у свободного метода.

Гибка листового алюминия на заказ свободным методом имеет многие преимущества по сравнению с устаревшим способом калибровки:

• Нет необходимости в больших усилиях для деформации материала.

• Меньшая стоимость оборудования.

• Простота технологического процесса.

• Есть возможность гибки материала большой толщины.

• Высокая степень гибкости.

Марки алюминия, которые поддаются гибке

На производственных участках изготавливается несколько видов листового металла. Все они отличаются по своей пластичности, физическим и эксплуатационным свойствам и стоимостью обработки. Наиболее популярными считаются следующие типы металла:

• Отожженный. Это довольно мягкий сорт алюминия. Такой материал обладает высокой степенью пластичности, поэтому имеет довольно широкое применение. Из него изготавливают изделия самых разнообразных форм. Если сильно переусердствовать, то можно повредить заготовку. Цена гибки такого металла у нас невысока.

• Полунагартованный. По сравнению с предыдущим сортом, этот материал имеет более высокие показатели жесткости. Однако пластичность у алюминия сохранена. Благодаря свойствам материала, можно избежать появления вмятин на поверхности в процессе гибки. Этот листовой алюминий чаще всего используется при изготовлении конструкций для облицовочных работ.

• Нагартованный. Данный материал изготавливают методом холодного утопления, когда готовый металл пропускают через специальный станок, оснащенный валами. В результате металл становится более прочным, плотным. Такие свойства позволяют алюминиевым изделиям выдерживать большие нагрузки. Материал гнется в пределах угла до 90 градусов.

• Закаленный. Это самый твердый сорт листового металла. Он обладает оптимальными характеристиками прочности, однако отличается сложностью в обработке. Именно поэтому стоимость гибки будет высокой. Такой материал нельзя гнуть до 90 градусов, иначе на нем могут появиться трещины. Изделия из закаленного алюминия способны выдерживать значительные нагрузки.

Почему стоит обратиться именно в нашу компанию?

Мы готовы брать как штучные заказы, так и крупные партии. Для каждого клиента у нас разрабатывается индивидуальный подход. В компании работают специалисты высокого класса с большим стажем работы, а на предприятии установлено современное высокотехнологичное оборудование. С помощью ваших чертежей можно изготовить детали на заказ в соответствии с заданными параметрами без отклонений.

Компания берется даже за самые сложные заказы, где необходима ювелирная точность. У нас есть универсальные инструменты для особо сложных операций. На нашем предприятии соблюдаются все ГОСТы и технологические нормативы, на производстве ведется непрерывный контроль качества.

Компания гарантирует своим клиентам высокое качество изделий за низкую цену. На выходе вы получаете изделие, которое будет соответствовать заявленным ранее параметрам. Мы выполняем работы точно в срок. При необходимости в любой момент можно проконсультироваться с нашим менеджером. Для этого оставьте заявку на сайте или позвоните по указанному номеру.

Гибка листового алюминия

предоставляет услуги по гибке металла любой сложности по привлекательным ценам. Этот вид обработки листового металла позволяет обойтись без сварки, и в итоге получить более прочное и долговечное изделие. К тому же отсутствие сварочных швов обеспечивает длительную антикорозийную устойчивость и полную герметичность заготовки.

В результате использования листогибочного пресса получаются целостные, долговечные и эстетически правильные изделия. ООО «Стил-М» уже более шести лет занимается гибкой металлических изделий на заказ и за это время успела зарекомендовать себя как надежная и стабильная компания.

Наши специалисты имеют высокую квалификацию и большой опыт, благодаря чему быстро и качественно выполняют свою работу, учитывая все пожелания заказчика.

Цена гибки рассчитывается индивидуально с каждым заказчиком и зависит от типа металла, его толщины и сложности процесса изготовления изделия. Для того чтобы рассчитать стоимость выполняемых работ, свяжитесь с нашим менеджером, а приблизительные цены на услуги вы можете посмотреть в приведенной ниже таблице.

*Стоимость зависит от сложности выполняемых работ. Подробную информацию уточняйте у менеджера по телефону, 7 (903) 720-02-17

Технология гибки металла в ООО «Стил-М» представляет собой производственный процесс, состоящий из следующих этапов:

1. 1. Подготовка. Во время этого этапа определяется конфигурация и габариты готового изделия, количество углов и точек сгибов.

1. 2. Раскройка. Прежде чем приступить к непосредственной гибке, металлический лист раскраивается лазерной резкой до необходимых размеров.

1. 3. Зажим. На этом этапе металл устанавливается на гибочный станок и зажимается гидроцилиндрами, благодаря которым лист плотно фиксируется на станке.

1. 4. Гибка. Заключительный этап – это непосредственная гибка металла листогибочным гидравлическим прессом.

В настоящее время резка и гибка в металлопроизводстве очень востребованы и являются одними из приоритетных направлений нашей компании. На наших листогибочных станках успешно реализуется гибка тонколистного металла, арматуры и профильных труб.

В результате использования этой технологии получаются металлические уголки, короба, полки, швеллеры, строительные профили и другие изделия высокого качества как с простой, так и со сложной конструкцией.

Примеры выполненных работ специалистами нашей компании вы можете посмотреть на нашем сайте в данном разделе.

На производстве ООО «Стил-М» используется только качественное оборудование, оснащенное современными системами программного обеспечения. Его преимуществами являются максимальная точность, высокая скорость выполняемых работ и возможность справляться с самыми сложными задачами.

Примеры получаемых профилей

Как гнуть профиль для гипсокартона

Работа с прочными листами предполагает наличие необходимого набора принадлежностей. Чтобы правильно сгибать металлические детали, сделать на одном из них нужный надрез, а также произвести их качественную установку, используем следующие принадлежности:

Как правильно согнуть профиль для гипсокартона? Согнуть можно направляющий профиль, поскольку стоечные предназначены для поддержки основного веса будущей конструкции. Когда создается проем для арки, нужно применять специальный арочный профиль.Любой из перечисленных случаев предполагает, что необходимо гнуть гипсокартонный профиль, чтобы конструкция была установлена на основе заданной схемы.

Если выполнить все действия правильно, то профиль будет легко установить. Гипсокартон (ГКЛ) применяют для создания различных фигурных элементов. Современный монтаж подвесных перекрытий не обходится без применения этого материала. При создании потолочного дизайна используются следующие элементы:

• Если формируется высокая арка, профиль можно согнуть в дугу
• Когда потолок формируется в виде единой композиции с переходом отдельных фигурных компонентов на стены
• При установке ниши, имеющей изогнутый элемент
• При создании арочной перегородки, имеющей сложный изгиб

Прежде всего, необходимо отрезать кусок гипсокартона нужного вам размера. Операция эта достаточно простая: поместите угольник вдоль кромки листа гипсокартона и с помощью ножа сделайте глубокий прорез. Затем согните лист вдоль линии разреза, чтобы надломить слой гипса.

И последнее, что вы должны сделать – разрезать бумажный слой с противоположной стороны. Не забудьте убедиться, что вырезанный фрагмент подходит вам по размерам.Если вы хотите прикрепить металлический профиль к конкретному потолку / стене, вы должны предварительно сделать несколько пробных отверстий в несущей поверхности дрелью.

Проделав это несколько раз, вы поймете, как просто согнуть гипсокартон в домашних условиях – вам такая работа вполне по силам. Для начала выберите несущий и направляющие металлические профили подходящего для ваших целей размера. Используя острые ножницы по металлу, отрежьте профиль необходимой длины.

Прикреплять профиль для гипсокартона к потолку, следует саморезами через каждые 25 см. Используйте уровень, чтобы убедиться, что вы устанавливаете профиль правильно.

Сгибание пластин из алюминия и его сплавов

В радиолюбительской практике иног­да требуется согнуть под опреде­лённым углом пластину из алюминия или его сплава — дюралюминия (дюра­ля).

Наиболее частый случай — сгиба­ние до прямого угла (90°). Если такую операцию выполнять простым зажати­ем пластины в тисках с последующим сгибанием, то вследствие хрупкости материала это приведёт к появлению трещин или полного излома по линии сгиба ещё до достижения угла 90°. По­нятно, что причина такой необратимой деформации структуры материала — малый радиус изгиба, поскольку губки тисков в сечении имеют практически прямоугольную форму без закругления кромок. Если этот радиус увеличить, то деформации в пластине не будет, а по­верхность в зоне изгиба будет качест­венной. На рис. 1 схематично показано, как этот радиус увеличить.

Подлежащую сгибанию пластину следует зажать между губками тисков через стальной пруток круглого сечения диаметром около 3 мм или более. Ко­нечно, длина прутка при этом должна быть больше ширины пластины. Для небольших по ширине пластин в качест­ве прутка вполне подойдёт хвостовик сверла подходящего диаметра.

К вы­ступающей из тисков левой стороне поверхности пластины (если пруток за­жат справа от пластины, как на рис. 1) плотно прижимают прямоугольный кусок фанеры, деревянного бруска или доски и, надавливая на него ладонью в направлении сгибания, добиваются нужного профиля.

Задачу облегчат ак­куратные удары молотком по фанере, бруску или доске. При диаметре прутка 3 мм трещин на поверхности пластин в зоне изгиба не наблюдалось. Поскольку марка дюралюминия, из которого изго­товлена пластина, была неизвестна, для твёрдых марок, возможно, мини­мальный радиус изгиба (в практике автора — 1,5 мм) придётся увеличить.

Листы из дюралюминия обладают упругостью. Чтобы их сразу согнуть до угла 90°, верхнюю часть поверхности прутка желательно зажать по горизон­тали чуть выше поверхности губок, как показано на рис. 1. После сгибания, в случае необходимости, более точно до­вести (отформовать) вручную изгиб до требуемого угла уже не составит труда.

Когда требуется больший угол сги­бания, то сначала пластину следует загнуть в тисках приведённым выше способом до 90°. Пластину разме­щают на ровной жёсткой поверхности с тем же стальным прутком, как пока­зано на рис. 2. Затем пруток прижи­мают или плотно фиксируют по всей зоне изгиба в направлении, пер­пендикулярном к поверхности и показанном стрелкой вниз.

Это позволит избежать смещения прутка вверх во время дальнейше­го сгибания пластины и, как след­ствие, её излома. При небольшой ширине и толщине пластин на концы прутка достаточно надавить пальцами одной руки. Одновре­менно пальцами другой руки сжи­мают края пластины, как показано на рис. 2 в направлении стрелок, до получения требуемого угла, вплоть до 180°.

Небольшие по площади пласти­ны, согнутые до U-образной формы (180°), автор применяет, в частнос­ти, как теплоотводы (в разговорной речи их нередко называют радиатора­ми от англ. radiate — излучать, что не соответствует действительности, поскольку в основном отвод тепла про­исходит не излучением, а конвективной теплоотдачей с поверхности. — Прим. ред.) для транзисторов в корпусах TO92, TO126 и TO220 при рассеивае­мой мощности 0,5… 2 Вт.

Технология гибки листового алюминия

При наличии воздушного зазора между стенками V-образной матрицы и листом осуществляется «свободная» гибка, называемая еще «воздушная». Это очень популярный метод обработки металла.

Гибка при полном прижатии листа к матрице называется калибровкой. Этот метод появился очень давно и в настоящее время используется для определенных случаев, когда другой метод не эффективен. Рассмотрим подробнее данные способы гибки листового алюминия.

Свободная.

С помощью этого метода происходит сгибание листа, но с ограниченной точностью.

Основные характеристики метода:

• Лист вдавливается траверсой с помощью пуансона на выбранную глубину по оси Y в канавку матрицы.
• Лист не имеет точек соприкосновения со стенками матрицы, оставаясь в воздушном пространстве.
• Соответственно, геометрия гибочного инструмента не является определяющей. Угол гибки зависит от положения оси Y.

Современные прессы позволяют настроить точность оси Y до 0,01 мм. Верно определить угол в зависимости от положения оси Y достаточно трудно, поскольку для каждого угла эта величина будет отличаться. Различия обусловлены свойствами самого металла, особенностями гибочного инструмента и настройками хода опускания траверсы.

Свободная гибка обладает рядом достоинств:

• Высокая упругость: Можно получить любой угол гибки (входящий в промежуток между углом раскрытия V-образной матрицы), не меняя гибочных инструментов.
• Снижаются расходы на инструмент.
• Не требуется больших усилий для сгибания.
• Варьирование усилий позволяет достичь различных результатов. Чем больше раскрыта матрица, тем меньше усилий необходимо для гибки. При удвоении ширины канавки понадобится в два раза меньше усилий. Соответственно, вы можете обрабатывать более толстый металл, раскрывая шире матрицу с тем же усилием.
• Не требует больших вложений, поскольку необходим пресс с меньшим усилием.

Конечно, это чисто теоретические выкладки, так как, возможно, вы захотите приобрести дополнительное оснащение к столь экономичному прессу в виде оси заднего упора, манипуляторов и пр.

Недостатки воздушной гибки:

• углы гибки тонкого листа не отличаются высокой точностью;
• свойства материала могут оказывать влияние на точность повторения;
• специфические гибочные операции данным методом не выполнить.

Воздушная гибка листового алюминия подходит для листов толще 1,25 мм. Если ваш материал толщиной менее 1 мм, то лучше использовать калибровку.

При гибке наименьший внутренний радиус должен быть больше толщины листа. В противном случае подходит только калибровка. Внутренний радиус меньше толщины листа можно сделать лишь на очень мягком материале. Так, для этих целей можно использовать медь.

Воздушная гибка помогает изготавливать большой радиус. Это достигается с помощью пошагового перемещения заднего упора. Но если вы хотите получить высокое качество большого радиуса, то рекомендуем обратиться к методу калибровки.

Калибровка.

Отличается высокой точностью, но малой гибкостью. Угол гиба зависит от усилия и гибочного инструмента. Металл плотно зажимается пуансоном и матрицей. При таком варианте свойства материала не могут повлиять на угол гиба и отсутствует упругая деформация.

При калибровке сложно рассчитать требуемое усилие. Сделать это можно пробным путем, согнув на гидравлическом прессе небольшой образец. Следует понимать, что усилие калибровки может до 10 раз превышать те, что необходимы для свободной гибки.

Калибровка дает целый ряд преимуществ:

• позволяет сделать любые формы с помощью металлического инструмента;
• доступен маленький внутренний и большой внешний радиус;
• обеспечивает высокую точность углов гиба, независимо от толщины и свойств материала;
• позволяет сделать Z-образные профили и глубокие U-образные каналы;
• применяя стальные пуансоны и матрицы из полиуретана, можно изготовить любые формы для толщины до 2 мм;
• эффективна на гибочных прессах, которые сами по себе не обладают точностью, позволяющей качественно выполнять свободную гибку.

Недостатки калибровки:

• по сравнению со свободной гибкой требуется большее усилие (в 3–10 раз больше);
• для каждой формы нужен свой специальный инструмент;
• необходима частая смена инструмента (кроме больших серий).

Многие разновидности листового алюминия сгибаются очень легко. Но сплав дюралюминия и специальные закаленные листы с повышенной жесткостью подвергнуть гибке очень трудно, поскольку они могут просто лопнуть в месте сгиба.

В связи с этим гибка листового алюминия композиционных составов выполняется путем предварительной выборки паза в том месте, где планируется делать сгиб. Технология выборки достаточно проста: по закрепленным направляющим ручным фрезером делают паз на 2/3 глубины листа. Если вы хотите согнуть листовой алюминий под углом 90°, то при выборке паза угол развертки должен быть 90–110°.

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

• цветные металлы;
• чугун;
• нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Экспресс расчет стоимости заказа

Узнайте предварительную стоимость заказа, отправив нам необходимую информацию:

Чем поможет трубогиб

Трубогиб – общее название специальных устройств с различным принципом действия, применяемых для ручной или станочной гибки труб и профильных, и круглых, как в домашних условиях, так и в профессиональных мастерских.

С помощью ручного трубогиба гнут алюминиевые пластичные тонкостенные изделия с малым диаметром. Среди них:

• рычажный трубогиб (станок Вольнова) – заготовка закладывается в форму, где под воздействием рычажной силы изгибается без нагревания. Форма сделана под определенный диаметр;
• арбалетный трубогиб – заготовка закрепляется в конструкции, где гнущий сегмент продавливает середину трубы в противоположную концам сторону;
• пружинный трубогиб – в трубу закладывается пружина, необходимого диаметра, и после нагревания заготовки, либо холодным способом производится изгиб, после чего пружина вынимается.

Станочная гибка призвана сгибать заготовки разнообразных диаметров и форм с минимальным риском повреждения. Это электромеханические и гидравлические механизмы, обеспечивающие точный результат сгибания согласно заданным параметрам. Такое оборудование обеспечивает следующие методы изгибания:

• метод проталкивания – сгибание путем толкания алюминиевой трубы (Ø до 100мм) между роликами трубогиба, где один из роликов выполняет функцию отклонения. Изгиб получается дугообразный с минимальным радиусом искривления (радиус изгиба равен диаметру трубы, умноженному на 6);

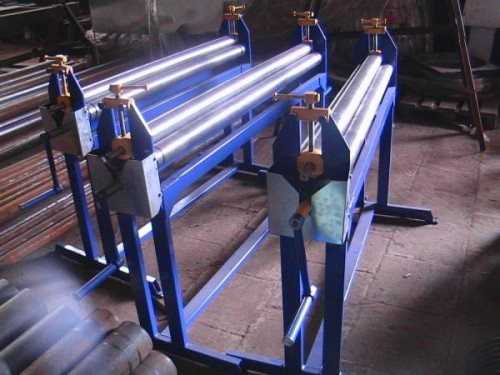

• метод проката – сгибание путем прокатывания алюминиевой трубы (Ø от 10мм до 100мм) через гибочные ролики, которые подбираются строго под диаметр изгибаемого изделия. Такую операцию можно выполнить с помощью трехвалкового трубогиба, который выполняет сгибание кольцом, спиралью, дугой. Используется как для круглого, так и для прямоугольного профиля. Прокатывание проделывают несколько раз;
• метод обкатывания – сгибание путем воздействия обкатной головки трубогиба. Шар головки прогибает трубу под давлением, а где нет давления, труба прогибается в противоположном направлении. Нагревание не применяется. Во избежание сжатия заготовки минимальный радиус изгиба должен быть равен 3 радиусам трубы;
• метод сгибания давлением — сгибание путем прессовки штампами (деформация извне) или гидроформованием (деформация изнутри путем подачи воды или масла в трубу под давлением, изделие выгибается в границах формы).
