Изоляция воздуховодов. Виды термоизоляции, способы монтажа и закрепления

Теплоизоляция для воздуховодов: не все то эффективно, что блестит — укц

На сегодняшний день одним из наиболее распространенных видов материалов, применяемых для изоляции воздуховодов, является теплоизоляция из вспененного полиэтилена. При этом большинство потребителей, следуя сложившимся на рынке стереотипам, отдает предпочтение изоляции, покрытой фольгой. Насколько оправдан такой выбор?

Влага на поверхности воздуховода появляется при условиях, когда температура его поверхности опускается ниже температуры точки росы. Точкой росы называется температура, при которой происходит конденсация водяного пара, содержащегося в окружающем воздухе. Она определяется относительной влажностью воздуха и температурой. Чем выше относительная влажность, тем точка росы выше.

https://www.youtube.com/watch?v=oYkRkzQGF-o

Для предотвращения конденсации на поверхности воздуховодов их необходимо теплоизолировать. Толщина теплоизоляционного слоя устанавливается с учетом температуры точки росы, разности температур воздуха в воздуховоде и в помещении, теплопроводности изоляции и параметров воздуховода (формы, размера).

Расчет толщины теплоизоляционного слоя, необходимого для предотвращения конденсации влаги на поверхности теплоизоляции, выполняют по следующим формулам:

• для плоской и цилиндрической поверхности диаметром более 2 м:

• для цилиндрической поверхности диаметром 2 м и менее

где: λиз — коэффициент теплопроводности изоляционного слоя; αн — коэффициент теплоотдачи от поверхности теплоизоляционного слоя; tв — температура воздуха внутри воздуховода; tо — температура окружающей среды; tп — температура поверхности теплоизоляционного слоя; dиз — диаметр изоляции; dтр — диаметр трубы.

Иными словами, толщина слоя теплоизоляционного материала прямо пропорциональна его теплопроводности и обратно пропорциональна коэффициенту теплоотдачи от его поверхности. У нефольгированных поверхностей коэффициент теплоотдачи высокий, у фольгированных — низкий.

Для того, чтобы понять, как коэффициент теплоотдачи влияет на требуемую толщину изоляционного слоя, рассмотрим два примера.

Рассмотренные примеры наглядно демонстрируют основные преимущества использования нефольгированной изоляции воздуховодов: надежную защиту воздуховодов от выпадения конденсата и, конечно, значительную экономическую выгоду за счет применения теплоизоляционного слоя меньшей толщины и без дорогой фольги.

Основные виды утеплителей

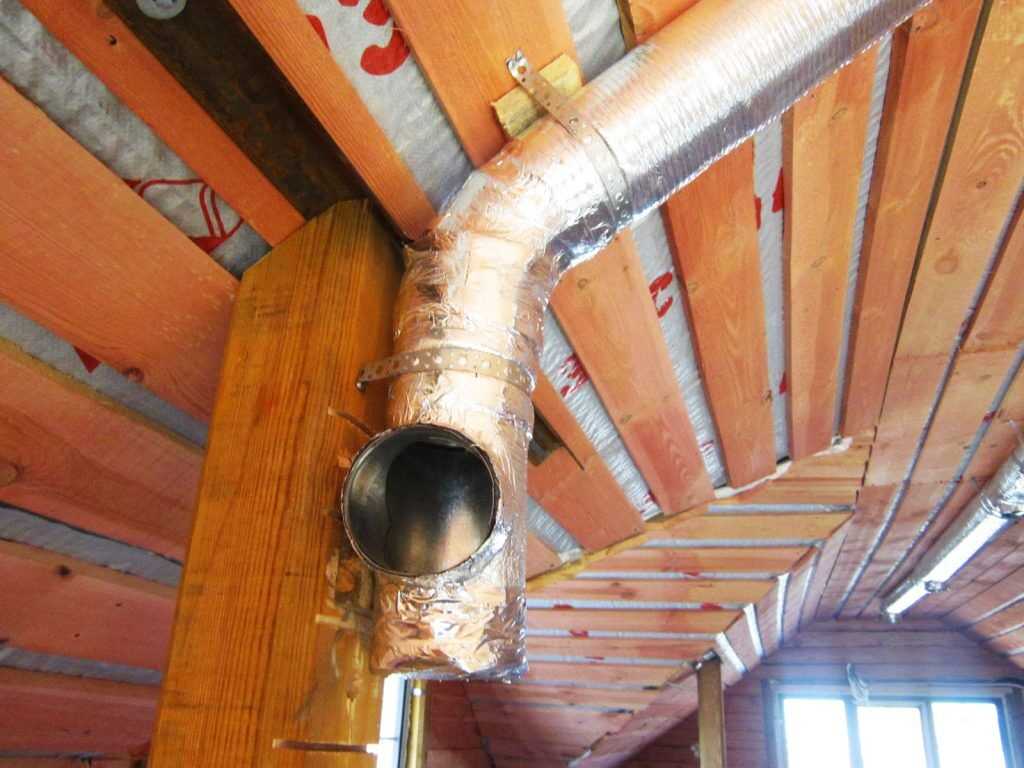

Утепление воздуховода минеральной ватой в фольгированной оболочке
В качестве утеплителя для вентиляции используются разные виды материалов, отличающиеся свойствами и характеристиками:

1. Минеральная вата. Утеплитель эффективно выполняет свою задачу, обеспечивая надежную теплоизоляцию. Минеральная вата совсем не горит, что соответствует предписаниям пожарной безопасности. В ней не возникает плесень и не заводятся грибки. При всем этом материал имеет доступную цену.
2. Базальтовое волокно. Это качественный вид минеральной тепловой изоляции, который устойчив к высокой температуре, агрессивной среде, ультрафиолету. Волокно относится к негорючим материалам. Оно производится в виде плит, матов, скорлуп. Основной недостаток – впитывает влагу.
3. Стекловата. Волокно имеет много общего с минеральной ватой (свойства, технология получения), но также обладает иными характеристиками. Благодаря волокнистой структуре материал из стекловаты считается отличным звукоизолятором. Он имеет высокую химическую стойкость, негигроскопичный, не выделяет токсичные вещества, в нем отсутствуют коррозионные агенты. Материал негорючий.
4. Вспененный полиэтилен. Выпускают в виде 10-ти миллиметровых листов, скорлуп, жгутов. На первых может присутствовать фольгированное покрытие. Такой полиэтилен считается самым дешевым материалом для изоляции. Из недостатков: не переносит высокие температуры, ультрафиолет, горит. Плюсы: не поглощает влагу, прочный, пластичный.
5. Пенополиуретан. Такой утеплитель для вентиляционных труб устойчив к влаге, прочный, долговечный, но не переносит воздействие ультрафиолета. Диапазон рабочих температур – (-60 – 80 °С). Пенополиуретан является хорошим теплоизолятором с доступной ценой.

Пенополиуретан
Вспененный полиэтилен
Базальтовая вата
Стекловата

Главная характеристика теплоизоляции для вентиляции – показатель теплопроводности. Он обязательно должен быть одним из самых низких.

Базальтовая вата

Состав из волокон горных пород в расплавленном виде. Утеплитель минеральной группы, чьи свойства усовершенствованы. Продаётся в форме плит и матов, как и другие разновидности. Монтаж тоже предполагает те же действия, что и в случае с минватой. Дымоход можно надёжно защитить.

Некоторые производители занимаются выпуском готовых цилиндров из базальтового волокна, которые ускоряют монтаж. Присутствует фольгированное покрытие, либо изделия выполняются без него. Цена более высокая по сравнению с минватой. Дешёвые марки могут быть опасны для здоровья окружающих людей.

Преимуществ у материала больше:

1. Высокий коэффициент теплоизоляции.
2. Долговечность.
3. Пожаробезопасность.

Алюминиевая фольга с одной стороны и специальные водоотталкивающие составы обеспечивают дополнительную защиту. Даже кровля иногда допускает такое утепление.

Где утеплять вентиляционную трубу?

Обязательное утепление необходимо в местах, в которых происходит температурный перепад. На участках, на которых соприкасается теплый и холодный воздух, конденсат появляется наиболее обильно. Здесь находится точка росы. При проектировании утепления вытяжных каналов положение этой точки рассчитывают прежде всего.

Задача состоит в том, чтобы передвинуть ее как можно ближе к выходному отверстию вентиляционной трубы. Идеальный вариант, когда зона смешивания холодных и теплых воздушных потоков вынесена за пределы дома.

Поскольку такое встречается редко, на вентиляционной трубе, пересекающей холодный чердак и далее выходящей на крышу, утеплению подлежит зона прохождения через потолок верхнего этажа или мансарды. Саму трубу утепляют по всей длине до самого вывода на кровлю.

В случае приточной вентиляции количество выпадающего конденсата на наружных стенках вентиляционного канала прямо пропорционально его длине. Оказывает влияние на это явление и особенность монтажа. В помещениях большой площади кроме труб утепляют и клапаны.

Утепленный клапан имеет вид жалюзи с регулировкой. Последние ограничивают пропуск и несколько повышают температуру поставляемого извне воздуха, т.к. в конструкции присутствуют трубчатые нагреватели.

Скорость воздуха, подаваемого через клапан, регулируют посредством рычагов или электроприводной системы. Разогрев лопаток клапана ТЭНами необходим для предотвращения их обледенения. Температуру приточных воздушных масс это изменяет незначительно.

Какие бывают воздуховоды и зачем их утеплять

Утепление гибкого воздуховода с обустройством защитного кожуха.

Начнем с определения сфер применения воздуховодов. Квартирные жители сталкиваются только с кухонной вытяжкой, в редком случае некоторые знакомы с рекуператорами воздуха. Утепленный воздуховод применяется в трех сферах:

• кондиционирование;
• воздушное отопление;
• вентиляция.

По трубам транспортируется воздух разной температуры и влажности. Они могут быть круглые или прямоугольные, разного сечения и из различных материалов, например, из фольги или жести. Исходя из этого их классифицируют на гибкие и жесткие. Гибкий утепленный воздуховод легко монтировать, так как его стенки тонкие, но их легко повредить.

Циркуляция воздушных потоков осуществляется как принудительно, так и за счет естественной тяги. В первом случае скорость потоков будет намного выше, при этом возникает достаточно сильный шум и вибрация.

Утепленные воздуховоды для вентиляции намного тише (практически бесшумные) – это первая проблема, которую снимает теплоизоляция, к тому же полностью пропадает вибрация (приятный бонус). Вторая проблема – это теплообмен между транспортируемым воздухом и окружающей средой, которого в идеале быть не должно, независимо от того циркулирует по трубам холодные или горячие потоки.

Третья, пожалуй, самая серьезная проблема – это конденсат, который выпадает в точке росы. Она может быть как внутри трубы, так и снаружи, что никоим образом не сглаживает разрушительного действия конденсата. Монтаж теплоизоляции воздуховодов осуществляется с наружной стороны.

О том, подходит ли камин как основное отопление вы можете прочитать здесь.

Какие материалы используются для утепления вентиляционных систем?

Все материалы, применяемые для термоизоляции воздуховодов, в первую очередь должны отвечать всем современным требованиям пожарной безопасности и санитарным нормам. Рекомендуемые для изоляции воздуховодов материалы делятся на несколько категорий:

Закрытопористый вспененный полиэтилен. Основная сфера его применения – изоляция систем принудительной вентиляции с сечением небольшой или средней величины площади. Обычно состоит из нескольких слоев (двух или трех): пенополиэтилена и алюминиевой фольги, обладающей отражающими свойствами.

С внутренней стороны вспененный полиэтилен может иметь слой клея, тогда данная изоляция будет самоклеющейся. Наличие водостойкого клея значительно упрощает процесс установки термоизоляции на поверхность воздушного канала, самоклеющаяся пенополиэтиленовая изоляция не требует существенных усилий при фиксации.

Для помещений общественного назначения лучше всего подходит пенополиэтилен, покрытый алюминиевой фольгой. У такого типа изоляции есть несколько отличных положительных качеств:

1. Не имеет токсических веществ в составе.
2. Помимо теплоизоляции, имеет гидро-, звуко- и пароизоляционные свойства.
3. Стоек к биологическим повреждениям: не подвержен порче насекомыми и возникновению плесени.

Изоляция из вспененного полиэтилена удобна в использовании и очень практична

Вспененный искусственный каучук. Этот материал имеет более низкую рыночную стоимость, поэтому чаще применяется в промышленных масштабах, чем для изоляции узлов с небольшой протяженностью. Каучуковая термоизоляция также выпускается самоклеящаяся и без клеевого слоя, с покрытием из алюминиевой фольги и без него.

Вспененный искусственный каучук для утепления продается как в рулонах, так и в виде рукавов, готовых к использованию. Правда, такие изделия могут быть применены только при монтаже вентиляционной системы. Также готовые изоляционные трубки не выпускаются для воздуховодов большого диаметра.

Термоизоляции из минеральных материалов. Применяются в основном для изоляции каналов с крупным сечением. Роль защитного покрытия может выполнять как алюминиевая фольга, так и полимерная пленка.

Скорлупы из пенополистирола. При помощи жестких скорлуп можно покрывать прямые участки воздуховодов. Места углов и поворот придется изолировать рулонными материалами.

Магистральные воздуховоды

Схема магистрального воздуховода.

Работа всегда начинается с прокладки воздуховодов. Так будет намного проще сориентироваться при монтаже гибких составляющих системы. Если возникает такая необходимость, то все составляющие системы могут укладываться в противоположном порядке. Это требует предельной внимательности от работника, который занимается данной процедурой.

Каркасом для магистральных воздуховодов могут служить ПВХ-профили. При этом все угловые элементы могут крепиться изнутри с помощью специального клея-герметика. Также внутри они дополнительно проклеиваются специальной клеящейся лентой. Снаружи можно использовать степлер.

Далее производится крепление теплоизоляции. Как уже отмечалось ранее, для этих целей можно использовать вспененный полиэтилен. Однако стоит помнить о том, что его толщина не должна быть менее 10 мм. Для надежности крепления изнутри можно все проклеить фольгированным алюминиевым скотчем.

На этапе сборки, в соответствии со СНиП, обязательно нужно проделать в магистральных воздуховодах отверстия, которые будут использоваться впоследствии для крепления гибких элементов конструкции. Что касается монтажа утеплителя, то здесь все достаточно просто.

Врезки крепятся с помощью специальной клеящейся ленты. Можно для дополнительной фиксации использовать и саморезы. Однако стоит помнить о том, что слишком нагружать воздуховод нежелательно. При использовании соединения “алюминий к алюминию” конструкция становится намного прочнее.

Поэтапная схема прокладки воздуховодов в доме.

У воздуховода остается открытый конец. Именно через него и производится крепление магистрали к нагревательному устройству. Если речь идет об установке на кондиционер, то сначала нужно смонтировать его внутренний блок. После этого устанавливается крепление.

Все места крепления обматываются алюминиевым скотчем и дополнительно промазываются слоем клея-герметика. В том случае если магистраль выполняется из жести, необходимо дополнительно воздуховоды закрепить на стене. В этом случае вес конструкции попросту становится тяжелее. Это предусматривает и соответствующие СНиП.

Обратные жесткие воздуховоды обязательно нужно прикрепить к коллектору. Делается это посредством скотча и клея-герметика. Стоит тщательно промазывать места соединения, чтобы не было никаких утечек. Это касается как отопительных систем, так и систем вентилирования.

Когда воздуховод делается из вспененного полиэтилена, можно заметить, что он собирается достаточно долго. Именно поэтому куда проще произвести заказ уже готовых воздуховодов из оцинкованной стали. Многие современные заводы по выпуску систем кондиционирования предоставляют такую возможность.

Разумеется, стоимость конструкции в этом случае возрастает, но при этом она становится намного надежнее. К тому же на монтаж тратится достаточно много времени. Если человек самостоятельно сможет наладить производство заготовок из вспененного полиэтилена, то это может оказаться вполне продуктивно и быстро.

Минеральная вата

Производители пользуются термином для обозначения утепляющих материалов, в основе которых – базальтовые или шлаковые, стеклянные волокна. Обычно выпускаются в виде гибких матов или плит, которыми укрывают воздуховод.

Из отрицательных сторон:

1. Постепенно слёживается, даже если помещения абсолютно сухие.
2. Постоянный контакт с влагой приводит к потере части свойств.
3. Сильно впитывает воду, она надолго задерживается в составе.
4. Наличие фенолформальдегидных смол в составе.
5. Лёгкий и ломкий материал, даже в процессе монтажа образующий большое количество мелких осколков. Крыша не исключение.

Но есть и преимущества:

• Низкие цены.
• Пожаробезопасность, способность выдержать температуру до 450 градусов.
• Прочность.
• Упругость.
• Шумо- и теплоизоляция на высоком уровне.

Рулонная изоляция в форме матов чаще всего применяется, когда надо изолировать конструкции круглой формы.

Монтаж

А теперь приступим непосредственно к процессу монтажа теплоизоляции на воздуховод. Существует два способа теплоизоляции вентиляции. Первый способ это внутренняя теплоизоляция. Но так как он требует увеличения размеров воздуховода, и грозит отложением грязи на утеплителе, что конечно же снизит его свойства, мы такой способ рассматривать не станем. А остановимся на внешнем утеплении вентиляции.

Итак как уже упоминалось монтаж утеплителя зависит от сечения воздуховода. Для прямоугольных вентканалов используются теплоизолирующие плиты и маты, а для круглых — рулонные материалы. Самыми распространенными способами монтажа утепления вентиляции является:

1. Утепление воздуховодов минеральной ватой. Монтаж состоит из таких этапов:

• очищается поверхность воздуховода и наносится слой гидроизоляции;
• отрезается кусок мин.ваты необходимого размера;
• утеплитель ложится как можно плотнее  к стенке воздуховода на специальный клей;
• стыковку теплоизолятора заклеивают строительным скотчем.Утепление минеральной ватой

1. Утепление вентиляции вспененным полиэтиленом. Этапы монтажа:

• очищают воздуховод;
• отмеряют длину утеплителя;
• в оболочке есть специальный шов по которому делается разрез;
• устанавливают полиэтилен на воздуховод;
• склеиваются швы с помощью монтажного клея.

Вспененный полиэтилен

Монтаж полиэтиленового утеплителя

3.Утепление воздуховодов пенополиуретаном. Монтаж производится в 5 шагов:

• определяется размер утеплителя;
• нарезается материал нужного размера;
• обеспечивается припуск покровного слоя;
• монтируется утеплитель;
• при помощи бандажей надежно закрепляются стыки.

Монтаж пенополиуретанового утеплителя

4.Утепление вентиляции пенополистирольной скорлупой. Для монтажа этого вида утеплителя особых навыков не нужно:

• определить размер скорлупы;
• разрезать скорлупу необходимого размера;
• установить скорлупу на воздуховод, при этом тщательно замкнуть стыки.

Утепление вентиляции пенополистиролом

На поводу у стереотипов

Как ни странно, но, даже зная о преимуществах нефольгированной теплоизоляции при обеспечении защиты воздуховодов от конденсата, потребители нередко отдают предпочтение изоляции с покрытием из алюминиевой фольги. Причин этому несколько.

Во первых, в течение длительного времени в нашей стране для теплоизоляции воздуховодов использовались только минеральные и стеклянные ваты, которые было необходимо покрывать фольгой, выполнявшей роль пароизоляции. И сегодня, несмотря на появление новых видов изоляционных материалов, не требующих наружного покрытия, у большинства покупателей срабатывает стереотип: теплоизоляция должна быть фольгированной.

Еще одним условием, влияющим на выбор теплоизоляции, было и остается желание сохранить привычную для воздуховодов эстетику. То есть после монтажа изоляции они должны иметь привычный всем металлический блеск. Однако иногда ситуация доходит до абсурда.

Наиболее внимательные читатели могут заметить, что широко применяемые в больших помещениях (торговые центры, вокзалы и т. п.) подвесные потолки типа грильято позволяют рассмотреть коммуникации в межпотолочном пространстве. Поэтому, чтобы изолированные фольгированным материалом системы вентиляции «не блестели» сквозь потолочные конструкции, их часто красят в черный цвет. В этом случае применение фольгированных теплоизоляционных материалов тем более не оправданно.

И наконец, еще один фактор выбора — это характеристики теплоизоляционных материалов, которые закладываются в документацию проектировщиками. К сожалению, даже эти специалисты, профессионально разбирающиеся в нюансах инженерных систем, при разработке проектов часто отдают предпочтение фольгированной теплоизоляции для воздуховодов. Причины все те же: укоренившиеся стереотипы, а не точный технико-экономический расчет.

ROLS ISOMARKET, как высокотехнологичная компания, всегда стремится популяризировать наиболее профессиональные технические решения в области теплоизоляционных материалов. Применение теплоизоляции для воздуховодов без фольги более грамотно не только с технической, но и с экономической точки зрения, поскольку каширование вспененного полиэтилена алюминиевой фольгой приводит к удорожанию конечного продукта.

Именно поэтому бережливые европейские потребители отдают предпочтение именно теплоизоляции без металлизированного покрытия, доля которой достигает 70 % на рынке Европы. Ведь при выборе теплоизоляции лучше полагаться на здравый смысл, а не идти на поводу у сложившихся стереотипов.

Статья подготовлена компаниейROLS ISOMARKET

Некоторые нюансы и пункты снип

Эффективная шумоизоляция воздуховодов.

Сегодня именно CНиП регламентируют правильное проведение работ по обустройству воздуховодов. Пособие 7.91 к СНиП 2.0 позволяет создавать системы на основе данных, которые в нем указаны. Только в соответствии с ними вся работа будет проведена правильно, а в итоге получится ожидаемый результат.

Данное пособие предназначено для специалистов, которые работают с системами вентиляции, кондиционирования и отопления. Разумеется, пособие могут использовать и любители, которые решили соорудить в доме подобные конструкции самостоятельно. Об основных пунктах данного приложения к СНиП стоит поговорить более подробно.

Здесь обязательно должны приниматься соответствующие меры по защите здания от проникновения огня. Все это закладывается в техническую документацию проекта.

К мерам и средствам защиты от распространения огня относится:

• размещение всех воздуховодов и сопутствующих систем в пределах одного пожарозащищенного участка здания;
• ограничения по соединению в общую систем воздуховодов, которые имеют различную степень пожаробезопасности и взрывоопасности;
• применение огнестойких материалов при проектировании систем кондиционирования, отопления и вентиляции;
• применение специальной системы клапанов, которые при необходимости можно будет перекрывать для ограничения распространения огня по воздуховодам.

Существует несколько основных систем размещения воздуховодов и сопутствующего оборудования. Если воздушные затворы на ответвлениях располагаются за коллектором, то они имеют пониженную степень пожарной безопасности. Однако это вовсе не означает, что их нельзя использовать на практике. Они достаточно широко распространены ввиду своей простоты.

Огнезащитная изоляция

Базальтовая вата — самый огнестойкий материал
Вентиляционные воздуховоды часто соединяют разные типы помещений. Поэтому они обязательно должны быть защищены противопожарным изоляционным материалом. Такие мероприятия требуются для предупреждения повреждений воздуховодов огнем в случае возникновения пожара в здании.

Для оборудования противопожарной изоляции применяют:

1. Минераловатные прошивные маты и плиты.
2. Цилиндры из базальтового волокна.

Минераловатные плиты (квадратного сечения) во время монтажа закрепляют шпильками и шайбами для фиксации, шурупами. Прошивные маты (круглого, прямоугольного сечения) сшиваются проволокой. Применение фольгированных матов повышает функциональность изоляционного слоя, а также улучшает внешность воздуховода.

В случае значительной протяжности вертикальных воздуховодов противопожарная изоляция дополнительно крепится на потолке, иных строительных конструкциях. Для этого используется стальная проволока или пластины. Способы фиксации определены противопожарными и строительными нормами.

С недавних пор с целью улучшения пожарной безопасности используют антипирены. Их наносят на воздуховоды кистью, валиком, при помощи краскопульта. В случае пожара, под воздействием высокой температуры создается огнестойкий барьер.

Пенополиуретан

Один из лучших способов защиты вентиляционных труб промышленных систем — напыляемая теплоизоляция из пенополиуретана. С помощью специального оборудования поверхности воздуховодов заливают слоем пены.

Виды пенополиуретана:

1. Закрытоячеистый (жесткий) — помимо отличных теплоизолирующих свойств обеспечивает гидроизоляцию (поглощает не более 4% влаги).
2. Открытоячеистый (эластичный, легкий) — в несколько раз меньше весит, лучше поглощает звук, стоит дешевле, но требует дополнительной гидроизоляции (впитывает до 15% влаги), непригоден для наружных работ.

Характеристики:

• коэффициент теплопроводности — от 0,019 до 0,04 Вт/м°C;
• диапазон рабочих температур — от -160°С до 150°С;
• группа горючести — Г1;
• прочность на сжатие — от 150 кПа;
• срок службы — от 20 лет.

Достоинства:

• плотное прилегание слоя утеплителя к трубам;
• полное отсутствие швов;
• возможность нанесения на трубы любых сложных форм;
• быстрый монтаж.

Недостатки:

• высокая стоимость;
• сложный монтаж — требуется опыт работы с этим материалом;
• в состав входят токсичные вещества — необходимо использование спецодежды, респиратора, очков (после застывание пены опасности отравления нет).

Рис. 14 Утепление труб пенополиуретаном

Пенополиэтилен для утепления вентиляции

Нанесение вспененного полиэтилена на круглые и квадратные воздуховоды в пределах чердака — простой и недорогой вариант утепления.

Существует несколько разновидностей этого материала:

1. Обычный. К этому разряду относится пенолон (сшитый пенополиэтилен), изолон, другие. Использование его предельно простое — кусками материала оборачивают воздуховод и закрепляют скотчем.
2. Фольгированный. Этот утеплитель покрыт с одной стороны слоем фольги, предназначенной для отражения тепла и отталкивания влаги. В продажу он поступает под разными названиями: тепофол типа А и В, пенофол, мосфол, фаралон, ультрафлекс. Соединяют этот изолятор специальным клеем либо алюминиевым скотчем.

Утеплитель поставляется в формате рулонов с мерной длиной. Среди предложений есть самоклеящиеся варианты. Их тыльная сторона покрыта клеящим составом, что значительно упрощает и ускоряет монтаж.

Для труб выпускают утеплитель, выполненный в виде оболочки, это позиции под названием термафлекс, энергофлекс, другая. Он представляет собой готовые скорлупы в форме цилиндра, охватывающего коммуникации.

Коэффициент теплопроводности вспененного полиэтилена зависит от его марки и находится в пределах 0.031-0.051 Вт/м⁰.

Этот материал прочен, эластичен, устойчив к влиянию агрессивной химии, легкий, простой в монтаже, умеренно горючий(класс Г2). По дымообразующей способности относится к классу Д3, т.е. образует при горении большое количество дыма. Никак не относится к экологичным материалам, т.к. период его разложения составляет две сотни лет.

В зависимости от метода производства различают 2 типа пенополиэтилена:

• ППЭ или сшитый;
• НПЭ или несшитый (газовспененный).

Первый по всем показателям превосходит второй, но и цена его выше. Для НПЭ характерен запах газа. По этому признаку его и можно отличить от несшитого полиэтилена. Среди недостатков, присущих пенополиэтилену, его большая горючесть, низкая механическая прочность и сопротивляемость УФ излучению.

Теплоизолированные воздуховоды

Еще один вариант решения проблемы появления конденсата в вентиляционной системе — использование при монтаже уже утепленных воздуховодов.

Их виды:

1. Гибкие — состоят из проволочного спирального каркаса, металлизированной пленки, слоя утеплителя и чехла из той же пленки.

Рис. 15. Гибкий теплоизолированный воздуховод

1. Жесткие — из PIR-плит (PirroVentiDuct), из стекловолоконных плит Climaver и т. п . По прочности трубы из этого материала сравнимы с привычными стальными. Воздуховоды из плит утеплителя могут соединяться со стандартными стальными венттрубами с помощью фланцев.

Рис. 16 Воздуховоды из Пир-плит
Достоинства теплоизолированных воздуховодов:

• снижение расходов на материалы;
• уменьшение веса всей системы;
• быстрый монтаж.

Существенных недостатков у теплоизолированных воздуховодов не обнаружено.

Утепление минватой

Для монтажа рулонного утеплителя требуется следующий набор инструментов и материалов:

• строительный нож;
• степлер;
• алюминиевый скотч;
• рулетка;
• резиновый шпатель.

Алюминиевый скотч понадобится для утепления минватой воздуховодов
Применяют фольгированную минвату, что обуславливает надежную гидроизоляцию волокнистой основы утеплителя. Особенно востребована изоляция в виде каменной ваты с фольгой марки Isover.

Этапы работ:

• выполняют разметку на полотне с алюминиевым покрытием с учетом укладки внахлест, нарезают необходимое количество заготовок. Притом следует сделать надрез по длине торца, отступая от края на 7-8 см. Далее снимают вату по линии надреза, оставляя слой фольги;
• оборачивают трубу утеплителем так, чтобы выступ фольги по краю закрыл стыковочный шов;
• соединительная линия фиксируется с помощью степлера шагом в 10 см, сверху проклеивается алюминиевым скотчем.

Для изоляции угловых элементов вентканала применяют криволинейные фрагменты утеплителя, вырезанные по параметрам основы. Уличный отрезок воздуховода необходимо укрепить хомутами поверх минваты. Также требуется соорудить защитный короб из жести.
