Гибкий.ру Основные отличия от светодиодной ленты
Шнур, работающий по принципу свечения люминофора под воздействием электромагнитного поля так же, как и газоразрядная трубка излучает свет на 360°, но при этом изгибается в любую сторону и потребляет меньше энергии. Гибкая полоса на LED-элементах излучает свет на 180° в одну сторону и изгибается только в одной плоскости.
Конечно, система RGB-лент ограничена направлением и радиусом изгиба, а также узким вектором свечения, но эти недостатки компенсируются возможностью создания уникальных световых шоу при использовании программируемых контроллеров с разными режимами работы.
Следует добавить, что сейчас возвращается мода на ретро, в том числе и аналоговое, поэтому старые газоразрядные светильники не утрачивают актуальности в сфере дизайна и маркетинга. Цена и сложность в эксплуатации сделали классические неонки предметом выбора для состоятельных покупателей, желающих выделиться своим статусом и хорошим вкусом.
Источник
Что такое неоновая лампа
Газоразрядная трубка низкого давления, заполненная инертным газом неоном, представляет собой классическую неонку — лампу, производящую равномерный оранжево красный неоновый свет по всей длине. К инертным газам, применяемым в осветительных приборах относят гелий, ксенон, аргон, криптон, но они имеют другие спектры свечения, что позволяет комбинировать их и создавать различные цветовые решения.
Конструкционно неонка ничем не отличается от других газоразрядных ламп, в том числе люминесцентных. Для запуска устройства необходим ток в пределах 0,1-1 миллиампер. Такая чувствительность сделала возможным применение неоновых ламп в индикаторах сетевого напряжения при условии использования понижающего резистора для предохранения от удара электричеством.
В то же время напряжение зажигания, в зависимости от длины, диаметра и газонаполнения колбы может достигать 12 000 вольт. Поэтому запуск и поддержание работы устройства требует наличия в схеме инвертора. Основное применение неоновое освещение нашло в сфере рекламы и развлечений на территории Европы и США.
Неоновая светодиодная лента Гибкий Неон, 5 метров, 12/220 В, 120 светодиодов на метр
На первом месте расположена зеленая лента. Она способна работать при температуре от -40 до 50 градусов по Цельсию, следовательно, подойдет для внутреннего и наружного декора. Яркость и равномерность свечения достигается количеством светодиодов, один метр ленты содержит 120 диодов.
Достоинства:
- яркий свет;
- приятный цвет;
- лента гибкая.
Недостатки:
Отзывы покупателей
Леша Шишенин Цвет максимально красивый, нежный и эффектный, лента горит исправно, не лагает и не глючит.
Мирон Комнату мы украсили ей, почти сразу, после того, как она прибыла к нам с курьером. Светит достаточно ярко, прочный и красивый материал, все продумано и выверенно с душой.
Гирлянда светодиодная, гибкий неон, мультицвет, 5м
Вариант, занимающий второе место, может использовать разные цвета. Гирлянда разбита на участки разных цветов. Эта лента представляет собой ПВХ кабель, внутри которого расположены светодиоды. Конструкция защищена от влаги и пыли по стандарту IP65, что позволяет использовать ее в любом помещении дома или на улице.
Достоинства:
- хорошая яркость;
- много функций;
- кабель хорошо гнется.
Недостатки:
не обнаружены.
Отзывы покупателей
Александра Шемякина Цвета подобраны красивые, получается подобие радуги, кабель толстый, с котроллером, гнется хорошо, можно украшать комнату в праздники, можно установить на стену или потолок.
Анна Зайцева Неон просто отличный, светит ярко, эффектно выглядит за счёт того, что разноцветный на праздник или для создания хорошего настроения прекрасно подойдёт.
Гибкий неон URM С26027, 5 м, светодиодов: 600 шт., 50 Вт
Модель с приятным зеленым светом расположена на третьем месте. Лента длиной 5 метров подойдет для украшения дома или квартиры. Здесь используется стандарт защиты IP65, а работает устройство при температурах от -20 до 40ºC. Гирлянда достаточно герметична для использования вне помещений.
Достоинства:
- ровный яркий свет;
- красивый цвет.
Недостатки:
- нет клея в месте соединения ленты с проводом.
Отзывы покупателей
Елена Новикова Подсветка невероятно красивая, свет такой нежно-зелёный, ровный потому, что на ленте хорошая плотность светодиодов в один ряд. Легко монтировать, муж и папа справились с этим спокойно.
Илья Петров Повесил эту ленту под потолком, она качественная, яркая но свет мягкий и не напрягает. Легко крепить, есть небольшая инструкция по использованию. Уже несколько месяцев работает и без проблем. Я доволен.
Гибкий неон URM С26004, 5 м, светодиодов: 600 шт., 100 Вт
Вариант, излучающий белый свет, подойдет как в качестве украшения, так и для дополнительного освещения. Основным материалом здесь служит ПВХ кабель, внутри которого расположены светодиоды. Лента отлично гнется, а также защищена от проникновения воды.
На один метр приходится 120 светодиодов, которые во время работы потребляют 10 Вт. Цветовая температура составляет 6500 К. Лента рассчитана на 50 000 часов работы. Подключается гирлянда к обычной сети 220 В. Ее просто использовать в доме и вне его, материалы изделия безопасны и долговечны.
Достоинства:
- защита от влаги;
- хорошее качество;
- ярко светит.
Недостатки:
- следует проверять на неработающие диоды.
Отзывы покупателей
Георгий Белогорцев Использовал его в качестве подсветки бордюров по обе стороны дорожки в саду. Вечером очень красиво смотрится легкое подсвечивание цветов снизу. Окраска предметов при этом естественная. Качество изготовления неона позволяет использовать его на открытом воздухе. Убедился и рекомендую.
Юлия Иванко Лента качественная, длина соответствует, светит ярко, цвет как и я заявлено белый, расположена по корпусу телевизора, смотрится красиво, плюс дополнительный ночник.
Неоновая светодиодная лента PJ Neon 10м, 8х16мм, 220В, 120 LED/m, IP 67
Завершает список световых украшений лента от PJ Neon. Это универсальное изделие, которым можно украсить улицу, автомобиль или комнаты в доме. Лента способна работать при температуре от -40 до 50 градусов по Цельсию. Степень защиты соответствует IP67.
Данная модель горит синим, но можно найти аналогичные варианты красного, голубого и прочих цветов. Минимальный отрезок, который можно использовать, должен быть не менее метра. Срок службы составляет 50 000 часов. Подключается к сети 220 В. Потребление энергии – 9.6 Вт на один метр.
Достоинства:
- просто подключить;
- яркий свет.
Недостатки:
Отзывы покупателей
Ekaterina Красиво светит (очень ярко и эффектно) и сразу можно подключать без монтажа.
Снежана Ильина Лента целая, соответствует описанию. Работает отлично.
Виды неона
Любую светящуюся цветную трубку, иногда изогнутую необходимым образом ошибочно называют неонкой. Однако в классическом виде такая лампа изготавливается из стеклянной колбы, заполненной инертным неоном, с двумя-тремя электродами на концах. Индикаторные лампочки по размеру бывают меньше LED-элемента, а газоразрядные трубки достигают десяти метров в длину и 20 мм в диаметре.
При изготовлении колбы ей придают необходимую форму, нагревая стекло на газовой горелке, заполняют неоном, добавляют несколько капель ртути для яркости свечения. Устройство неустойчиво к механическим воздействиям, а его утилизация требует специальных мер безопасности, связанных с токсичностью паров ртути.
Однако простота устройства ограничивает его долговечность только целостностью колбы, составом электродов, а также исправностью пусковых элементов. В классической неонке буквально нечему перегорать, поэтому их корректная работа может продолжаться в беспрерывном режиме до 80 000 часов.
Выбираем гибкий неон
Для разных областей применения, как правило, предназначен свой вид гибкого неона. Мы не будем рассматривать все области применения, а остановимся лишь на тех, которые чаще всего в своей работе используют РПК.
Области применения гибкого неона
Архитектурная контурная подсветка
Как правило, при больших масштабах контурной подсветки зданий используется гибкий неон с прямым подключением к сети 220 Вт. Такой неон может иметь кратность реза 0,5 м или 1 м. Но в случае с архитектурной контурной подсветкой этого вполне достаточно. Такие ленты не теряют яркости свечения при длине до 50 м.
Важно обратить внимание на некоторые характеристики материала, которые отвечают требованиям размещения на улице или в помещении. Но об этом чуть позже.
Интерьерные вывески
Для интерьерных вывесок рекомендуется использовать низковольтный гибкий неон, на который через блоки питания обычно подается напряжение 12 Вт. В таких неоновых шнурах светодиоды устанавливаются близко друг к другу, что позволяет получать равномерное свечение всего шнура, что позволяет делать изгибы через короткие промежутки и достичь кратности реза до 1 см. Это удобно для создания мелких вывесок или светящихся объектов со множеством изгибов. Изготовление вывесок из интерьерного гибкого неона обходится относительно недорого, так как к используемым материалам не предъявляются высокие требования, которые необходимы для применения в жестких условиях. LED-неон сегодня можно найти толщиной от 4 до 10 мм.
Уличные вывески из гибкого неона
Главная особенность гибкого неона для уличного применения – его способность работать в разных температурных режимах и противостоять агрессивной среде. Прежде всего это касается силиконовой оболочки. Она может разрушиться при попадании прямых солнечных лучей, поэтому в состав силикона для уличного применения добавляют УФ-стабилизаторы, препятствующие выцветанию и разрушению оболочки гибкого неона.
Также важна защита от влаги не менее IP65. Для того, чтобы гибкий неон прослужил долго, важно качественно герметизировать концы среза. Более высокий коэффициент защиты IP68 позволит размещать светодиодные нити в очень влажных местах или, например, для подсветки бассейнов.
Важно также подключать к конструкциям качественные блоки питания. При эксплуатации в экстремальных климатических условиях желательно предусмотреть вентиляцию блоков питания и защиту от попадания прямых солнечных лучей и постоянной влаги.
Если неоновая вывеска используется в условиях холодного климата, то желательно использовать блоки питания, которые не теряют своей мощности при низких температурах. Гибкий неон, напротив, любит мороз, но не любит высокие температуры. Но, к счастью, на улице он включается в темное время суток, когда температура воздуха уже не такая высокая, как днем.
Еще один важный момент – к участку гибкого неона необходимо подключать блоки питания, которые имеют мощность минимум на 20% больше мощности подключаемого участка. Собственно, это правило распространяется на любые вывески со светодиодной подсветкой.
.jpg "Гибкий неон Neonline от ELF")
Как отличить интерьерный гибкий неон от уличного?
Как это не банально звучит, главный критерий – цена. Уличный неон всегда дороже интерьерного. Причин несколько. Во-первых, уличные вывески имеют большую площадь обозрения, их должно быть видно издалека. А это значит, что внутри стоят более яркие светодиоды, оболочка имеет большее сечение. То есть материалов на 1 п.м уходит больше, и они более качественные, более дорогие. Как уже было сказано выше, для уличного гибкого неона в состав силикона вводят УФ-стабилизаторы, что также увеличивает себестоимость продукта. Да и защита IP68 чего-то стоит дополнительно. Поэтому, если вам предлагают уличный неон по цене интерьерного, не стесняйтесь задавать наводящие вопросы. У правильного гибкого неона ресурс работы довольно большой. От неправильного ждите сюрпризов.
Уличный неоновый шнур также можно использовать для архитектурной подсветки.
Монтаж гибкого неона
Существует множество способов монтажа светодиодного шнура. Его можно посадить на клипсы или зафиксировать пластиковыми хомутами. Можно также вставлять в специальный профиль или утопить в отфрезерованный паз, если монтаж производится на толстой подложке. Кроме того, нижнее основание гибкого неона надежно фиксируется цианакрилатным клеем, что делает монтаж скрытым, но в случае необходимости возникнут сложности с демонтажом конструкции, например, для замены вышедшего из строя участка световой линии. Так как гибкий неон не греется, монтировать его можно практически любым способом, не разрушая оболочку и не нарушая эстетический вид всей световой конструкции.
Монтаж гибкого неона необходимо проводить аккуратно, не сдавливая чрезмерно отдельные его участки, так как можно разрушить спайку светодиодов и вывести часть из них из строя. Хотя, это маловероятно, если покупать качественный продукт у надежного поставщика. Тем не менее, если по какой-либо причине один или несколько светодиодов выйдут из строя, перегорят, рекомендуется заменить целый участок от одной заглушки до другой, чтобы не были видны следы ремонта.
Светодинамика
В отличие от классического газосвета светодиодные шнуры могут быть светодинамичными, что позволяет создавать различные эффекты на вывеске. Светодинамику в гибком неоне можно разделить на два типа. Первый – когда контроллер управляет всей светодиодной лентой. Во втором случае управление происходит каждым светодиодом в отдельности.
В первом случае, как правило, под силиконовой оболочкой размещаются светодиодные ленты трех цветов: red, green, blue. Эти ленты подключены к RGB-контроллеру и могут менять яркость своего свечения. Переменное сочетание цветов позволяет менять общий цвет неонового шнура, причем, в динамике. При этом весь отрезок гибкого неона светится равномерно.
Когда у нас есть возможность управлять каждым светодиодом в отдельности, то мы получаем значительно больше световых эффектов. Кроме RGB-переливов цвета можно получить, например, эффект бегущего по шнуру света, переливания в разных направлениях и т.д. Ввиду некоторых технических сложностей такой гибкий неон применяют в основном в интерьере. А RGB-неон вполне можно применять и на улице, если соблюдены остальные требования к нему, описанные выше.
Как выбрать гибкий неон?
Прежде всего, необходимо принять во внимание, для каких целей вы его собираетесь использовать. И с этим мы в общем разобрались. Далее стоит обратить внимание на состав оболочки. ПВХ-оболочка немного дешевле, но менее пластичная, чем силикон. Если в вашей конструкции не предусмотрены частые сгибы с острыми углами, то вероятно можно воспользоваться гибким неоном со смесью ПВХ и силикона. В более сложных изделиях лучше использовать силикон, т.к. работать удобнее именно с силиконовым LED-неоном. Отличить ПВХ от силикона можно на ощупь (силикон мягче), либо поднеся к нему спичку – ПВХ сразу начнет коптить.
Также стоит обратить внимание на кратность реза. Чем он меньше, тем лучше для изготовления сложных и мелких форм. Кроме того, при большой кратности реза есть риск получения темных пятен в местах сгиба. Этот параметр можно узнать у поставщика, либо взглянуть на специально нанесенные риски, по которым и осуществляется рез.
При выборе цветного неона стоит обратить внимание на следующий факт. Цвет можно получить двумя способами – установить внутрь цветные светодиоды либо внедрить в состав оболочки цветной пигмент. Первый вариант надежнее, так как во втором случае некоторые цветные пигменты могут выгорать под воздействием светового спектра светодиодов (если в составе силикона нет УФ-стабилизаторов). Но в первом варианте есть ограничения. Во-первых, спектр цветов светодиодов сильно ограничен. Во-вторых, цвет мы получаем лишь, когда гибкий неон включен. В дневное время шнур будет белого цвета. Впрочем, в этом даже что-то есть, что-то наподобие эффекта день-ночь.
Важный параметр, на который стоит обратить внимание при покупке гибкого неона, – это его цена. Как и в любых других областях, здесь чудес не бывает. Сильно дешевый продукт у неизвестного поставщика может означать, что внутри него стоят ненадежные светодиоды или шаг их расстановки слишком большой, сборка произведена неаккуратно, а состав оболочки не отвечает эксплуатационным требованиям. В итоге мы получаем «пятнистость» свечения, выгорание диодов, выцветание оболочки, короткий срок службы.
Если же вы встретили недорогой продукт у надежного поставщика, поинтересуйтесь, за счет чего удалось добиться такой низкой цены. Возможно, это временная акция или распродажа остатков на складе. А возможно, что данный продукт всего лишь имеет определенные ограничения на применение и в рамках этих ограничений представляет собой вполне качественный товар.
И еще стоит отметить, что светодиодные технологии развиваются стремительными темпами. Поставщики гибкого неона, реагируя на запросы потребителей или формируя их, поставляют всё новые решения, с помощью которых он становится не только эффектным и относительно экономичным продуктом, но также всё более универсальным. В свою очередь это позволяет расширять области применения гибкого неона и порой создавать настоящие произведения светового и рекламного искусства!
Благодарим за помощь в подготовке материала Рената Сатертдинова, руководителя направления светотехники компании «СТМ»

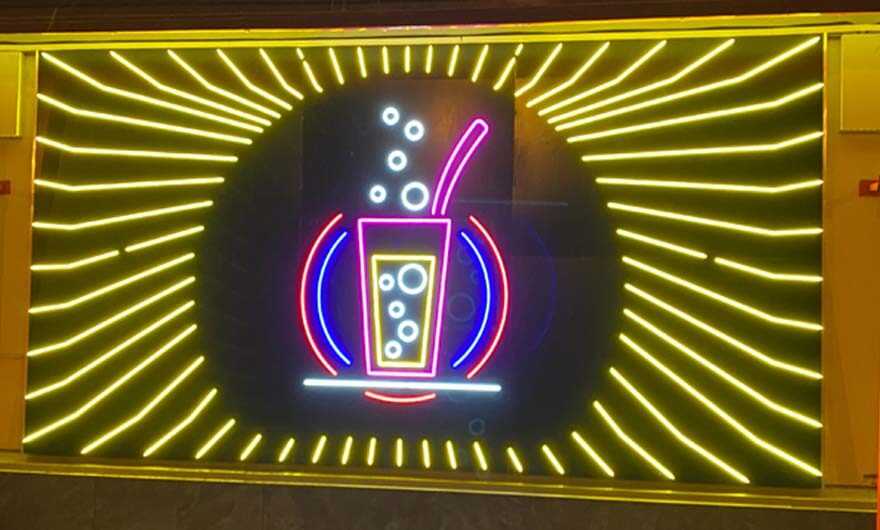

Примеры использования гибкого неона для изготовления вывесок и декоративного оформления
Яркое решение для боулинга
Необычный проект по собственному дизайну реализовала рекламно-производственная компания «Лагуна» из Анапы для оформления боулинга. Бетонная стена, сопровождающая посетителей клуба, была украшена разноцветными световыми графическими изображениями из гибкого неона.
Каждый «рисунок» собирался на специально подготовленной панели. Сначала на планшетном ламинаторе Stanber склеивались листы композита и ПВХ. Композит выступал в качестве лицевой стороны, а 8 мм ПВХ служил подложкой. В собранном сэндвиче были отфрезерованы углубления для монтажа гибкого неона, чтобы скрыть технические части светотехники. Собранные панели монтировались на каркасе на стену. Блоки для каждой панели прятались рядом в небольшие короба из того же алюмокомпозитного материала.
Для неоновой графики пришлось использовать материалы от разных поставщиков – специалисты «Лагуны» выбирали лучшие оттенки каждого цвета среди имеющихся в наличии материалов. Так, белый неон был от «Питона», желтый цвет понравился у Diamond Led, цветные – от ELF. В общей сложности на реализацию проекта ушло 400 метров светового шнура, около 40 блоков питания и по 18 листов композита и ПВХ. И со всеми работами от получения материалов до окончания монтажа в «Лагуне» справились всего за одну неделю.
Гибкий неон в стиле манги
Как сделать так, чтобы декорирование стен в стиле манги стало еще более ярким? Естественное решение – выделить отдельные элементы рисунка световыми линями. И гибкий неон для этой цели подходит, пожалуй, как ничто иное.
Рекламно-производственная компания «РТ Групп» из Екатеринбурга реализовала такой проект для коворкинга поставщика сотовой связи «Мотив». На оформление потолка и стен ушло в общей сложности 60 метров гибкого неона. Потребляемая мощность всей подсветки – около 600 Вт.
Для того, чтобы не закрывать нарисованные изображения подложкой, световой контур смонтировали на гибкий алюминиевый профиль с дистанционными держателями. Таким образом неон как бы парит над поверхностью стен.
Такое решение заказчик выбрал не случайно – световые линии отражаются в глянцевом полу, придавая помещению дополнительный объем.
Вывеска «Бристоль» из гибкого неона. Быстро и недорого
Компания EXTERNALL из Санкт-Петербурга предложила для сети магазинов «Бристоль» использовать гибкий неон для производства вывесок. Раньше клиент считал классический неон хоть и привлекательной, но дорогой и непрактичной для их нужд технологией. Теперь же именно светодиодные силиконовые трубки оказались весьма кстати.
Как известно, в Северной столице процесс регистрации вывесок занимает около 60 дней. Однако если разместить её под стеклом внутри магазина, то регистрация не требуется. Вывеска, которую предложила компания EXTERNALL из гибкого неона от MAKSILED, даже за стеклом выделяется своим ярким светом. Да и производство не занимает много времени – пять вывесок «Бристоль» в РПК были изготовлены и смонтированы всего за пять дней.
Таким образом монтаж вывесок для каждого нового магазина проходил без лишних бюрократических процедур с оптимальным бюджетом.
NEON2 — гибкий неон, который открывает новые возможности для вашего бизнеса
Где берут неон
Первая неонка была изготовлена в 1910 году Жоржем Клодом, но для своего изобретения он использовал наработки Мориса Траверса и Уильяма Рамзая — английских химиков, получивших неон путем исключения его из воздуха в качестве побочного продукта. В атмосферном воздухе максимальная концентрация Ne достигает 0,00182%. Это очень мало в масштабах планеты, но достаточно для его добычи в промышленных объемах.
Способ получения неона заключается в сжижении всех тяжелых компонентов воздуха, вследствие чего образуется остаточный несжиженый компонент — гелий-неоновая смесь. Для разделения гелия и неона применяются три способа:
- адсорбция неона охлажденным активированным углем;
- вымораживание жидким водородом;
- двукратная ректификация в конденсаторе-испарителе;
- холодная ректификация сжатой смеси.
Именно последняя технология позволяет получать газ 99,9% чистоты в промышленных масштабах.
Где используется неоновые лампы
Жидкий неон применяют для охлаждения в криогенных установках ( воздухоразделительная установка) . Ранее неон применялся в промышленности в качестве инертной среды, но был вытеснен более дешёвым аргоном.
Неоновые источники света используются в качестве индикации:
- Контрольно-индикаторные лампы наличия сетевого напряжения 220 В.
- Пробники индикаторы. Их используют для обнаружения наличия переменного напряжения на фазных проводниках (проводах) или на корпусе электроприемников. ВНИМАНИЕ! Такие пробники-индикаторы должны быть обязательно подключены последовательно через резистор 1 Мом, чтобы обезопасить человека от поражения электрическим током. Неоновые лампы низкого давления отлично подходят для этой задачи, так как имеют очень маленький ток потребления, следовательно они очень чувствительны.
- Бализор — сигнальные высоковольтные лампы-маркеры. Неононовый источник света способен разгораться без непосредственного источника электрического тока,а лишь при воздействии на него электромагнитного поля. Примером использования такого свойства неоновых ламп и является лампа Бализор, используемая к качесвтео световой индикации ВЛ.
Разница в простых принципиальных схемах сигнальных неоновых ламп и led-ламп показана ниже
Схема подключения неонового индикатора
Схема подключения светодиодного индикатора
Также неоновые лампы используются в качестве элемента защиты от перенапряжения в цепях телемеханики и сигнализации при условии, что предельно допустимое напряжение ниже порога разгорания лампы, а при бросках напряжения вызывает ее свечение.
Применение декоративного газоразрядного освещения ограничивается фантазией.
В домашних условиях при помощи неона создается акцентирующая подсветка на мебели, зеркале, предметах интерьера. Такая подсветка создает праздничную атмосферу в любой день.
Неоновыми лампами обозначают ступеньки, плинтуса, выключатели.
Неон применяют для украшения баров, кафе, ресторанов. С подсветкой от газоразрядных ламп помещения приобретают уют. Создается мягкая, интимная обстановка.
В квартирах, кафе распространено зонирование при помощи газоразрядных ламп.
На дискотеках неон задает ритм для танцев. Создаются заводные режимы мерцания и мигания.
На улице газоразрядными источниками света оформляются наружная подсветка зданий, памятников, праздничная иллюминация и т.п. Также освещают взлетные полосы в аэропортах.
Чаще всего неон применяют в рекламе. Разнообразные вывески и оформление витрин красиво выглядят в темноте.
Выделяются буквы из неона для уличного и домашнего применения.
Фотостудии с неоновыми лампами позволяет получить красивые фотографии в разноцветном свете. Подобные фотосессии распространены в шоу-бизнесе, индустрии моды.
Где удобнее использовать лампы неоновые?
Ключевым компонентом лампы считается стеклянная труба, имеющая на каждом конце железный электрод. Они соединяются с цоколем, а сама лампа с сетью через патрон. Функционирует от источника непрерывного и электрического тока.
Подбираются они по напряжению сети (127 — 220 В), по напряжению, когда появляется электроразряд (60 — 550 В), по возможному самому большому току (от 0,2 — 30 Ма).
Фото 1 — Лампа неоновая 220В BA9S EKF
Длитетельность службы неоновых моделей не маленькая — 100-1000 ч.
Неоновые устройства сегодня продемонстрированы не только лампочками, но и лентами (неон эластичный) 12 Вольт — светодиодная гирлянда, запаянная в трубку из поливинилхлорида. Ленты бывают монотонными или цветными.
Главное! Неоновые диоды отличаются надежностью и долговечностью. Они годятся и для дома, и для жилой площади, и для освещения очень крупных помещений. Широко используются в ЭВМ, как компонент индикации или в качестве подсветки — домашней или автомобильной, для рекламы которая размещается снаружи.
Сфера использования холодного неона:
- тюнинг машин;
- подсветка для декора интерьеров;
- изготовление световых букв, вывесок, автографов;
- праздничная иллюминация;
- витринная подсветка, строений, мостов, театральных афиш;
- оформление казино, дискотек, ресторанов;
- дизайн ландшафта.
Обзор неоновых ламп:
Декоративная
Окрас свечения в неоновых лампах всецело во власти от состава газа. Оранжево-красный наиболее свойственен для индикаторных ламп.
Главное! Домашняя лампа-свеча подойдет для светильников с декоративной функцией «под старину».
Лампа дневного света — электрический прибор дневного освещения, смонтированный в собственно предназначающиеся источники освещения. Минус — достаточно часто перегорают.
Фото 2 — Люминесцентная модель PHILIPS TL-D90 De Luxe
Сигнальные неоновые диоды – устройства, ориентированные для световой индикации электросигналов. В конструкции — два электрода в качестве цилиндров, дисков или стержней разной комбинации, помещенные в стеклянный баллон. В баллоне под давлением содержится неоновая смесь, предоставляющая красное свечение, или неоново-гелиевая смесь с оранжево-красным свечением.
Фото 3 — Camelion LH26-3U Blacklight E27
Декоративные неоновые модели предназначаются для установки в простой типовый патрон E14 или E27 и функционирующие от напряжения 220 В. Содержат конструкционно встроенный резистор балластовый, что дает возможность включать их прямо в сеть освещения.
Зеленую флуоресцентную лампу применяют, как сигнальный источник освещения. Внутри стеклянную колбу накрывают специализированной флуоресцирующей субстанцией, что поглощает красный свет и воплощает его в зеленый.
Фото 4 — Лампа дневного света T8 спец. — Narva 18Вт / T8 / 019
Небольшие неоновые диоды применяют, как подсветку, одновременно со светоизлучающим диодом в паре с компонентом сопротивления. В основном, они запитаны паралельно с ключевыми контактами выключателя.
Главное! Если выключатель в нерабочем положении, то питание светоизлучающего диода выполняется по нити накала в середине диода с малым сопротивлением.
Как выверить исправность ламп?
Проверка газосветных сигнальных неоновых диодов состоит в их зрительном осмотре и испытании под напряжением.
Выверить трудоспособность неоновой лампы можно и ее включением в радиотрансляционную сеть при помощи преобразователя электрической энергии небольшой частоты.
При отсутствии сетей — радиотрансляционной и электрического тока — можно выверить, применяя батарейки и преобразователь электрической энергии небольшой частоты (силового или междулампового).
Лампа дневного света запускается при помощи пускорегулирующей аппаратуры (электромагнитной или электронной). В сегодняшних лампах часто применяется ЭПРА (электронная пускорегулирующая аппаратура).
Для ее проверки рассматривается исправное устройство с аналогичными параметрами и подсоединяется постепенно по схеме к проверяемому диоду. Если осветительный прибор заработал хорошо, то причина поломки в блоке.
Как подключить?
Самостоятельно справиться с подключением гибкого неона может практически любой человек. Для этого достаточно внимательно изучить инструкции и не забывать о соблюдении техники безопасности.
Большим плюсом гибкого неона является возможность его нарезки на отдельные части. Производители специально наносят на кабель отметки, по которым его можно резать, не боясь повредить конструкцию. Ничего паять или заново подключать после этого не нужно. При сборке конструкции между разными элементами цепи наносится качественный герметик. Как только он полностью высохнет, конструкцию можно использовать для украшения помещения.
Существует два основных способа крепления подсветки.
- Прямолинейная установка. Перед тем как заниматься монтажом конструкции, нужно заранее приобрести направляющий профиль. Он закрепляется на выбранной поверхности винтами с шагом 25 сантиметров.
- Криволинейная установка. В процессе, как правило, используются скобы, которые крепятся к поверхности саморезами или винтами. Используя этот тип крепления, можно создавать любые узоры или надписи на поверхности.
Монтаж и подключение гибкого неона также зависят от того, на какой способ подключения он был рассчитан. Чаще всего подсвета работает от драйвера 220 В. Подключается она к сети через обычный блок питания.
Для автотюнинга и декора вывесок чаще всего используют неоновые ленты длиной от 5 до 10 м, питающиеся от 12-вольтовой сети. Для оформления небольших площадей также используется подсветка, работающая от драйвера на аккумуляторных батареях.
Крепить ее можно в любом месте, в том числе и на костюмы или любые подвижные объекты, посредством клея или двустороннего скотча.
Как сделать неоновую лампу своими руками.
Сделать полноценную неоновую лампу в домашних условиях вряд ли возможно. Главная трудность заключается в отсутствие в продаже компонентов: инертных газов, люминофора и т.д. Соблюсти технологию производства вне завода проблематично.
Самостоятельно удастся изготовить подобие газоразрядного светильника.
Понадобится подходящие по размеру 2 цветных светодиодов и клеящий стержень от клеевого пистолета. От цвета led зависит свет вашей будущей «лампы». А от длины стержня – длина.
Не забывайте о мерах безопасности при работе с электроприборами!
Схема подключения подобия неоновой лампы.
Итак, для начала при помощи паяльника с тонким жалом сделайте углубление с торца стержня. Туда помещаете светодиод так, чтобы контакты остались снаружи. Отверстие наглухо заделываете клеем. То же самое делаете с другой стороны.
Далее отрицательный контакт первого светодиода при помощи проводка и паяльника соединяете с положительным выводом второго.
Оставшиеся контакты соединяете с источником питания — получаете светящийся прибор. Его свет напоминает неоновый.
Источник
Минусы неоновых ламп
- хрупкость;
- содержание веществ которые вредны для здоровья;
- нужно большое напряжение в сети и высоковольтный преобразователь электрической энергии;
- большая стоимость.
Каждому благородному газу и парам металла отвечает необыкновенный спектр (состав) света.
Бледно-розовый или светло-жёлтый
Главное! Разные оттенки свечения получаются при совмещении благородных газов или нанесении светонакопительные пигменты светящиеся в темноте на поверхность разрядной трубки.
В процедуре присоединения:
В таблице продемонстрированы диоды газосветные тлеющего разряда. Их применяют как световые сигналы в радиотехнических и электротехнических устройствах.
Главное! В обозначении типа лампы конкретно буква «Т» значит «тлеющий» (вид разряда), буква «Н» — «неон» (наименование газонаполнителя), указанные числа — max рабочий ток в миллиамперах.
Ключевые свойства всех неоновых диодов:
- внешний диаметр;
- линейная длина;
- цветность;
- индекс передачи цвета;
- поток света при токе 50 мА и 80 мА;
- употребление мощности при токе 50 мА и 80 мА;
- электрическая длина.
Плюсы и минусы
Гибкий неон, выпускаемый современными производителями, имеет множество преимуществ.
- Экологичность. Такая подсветка полностью безопасна для окружающей среды. Ее можно спокойно использовать для оформления любого помещения.
- Прочность. Оболочка современного гибкого неона устойчива к воздействию влаги и совсем не боится агрессивной среды. Именно поэтому ее часто используют на улице или в помещениях с высокой влажностью.
- Простота в использовании. Светодиодная неоновая лента не нуждается ни в каком дополнительном уходе. Все что нужно – закрепить ее в подходящем месте.
- Безопасность. Гибкий неон не нагревается в процессе эксплуатации. Поэтому нет риска возникновения пожара.
- Долговечность. Качественные светодиодные ленты рассчитаны на долгосрочное использование. Поэтому их не придется регулярно переустанавливать.
Но у таких конструкций есть и свои минусы. Главный из них – высокая стоимость лент. При этом стоит отметить, что их нельзя использовать в качестве основного освещения. Они выполняют исключительно декоративную функцию. Поэтому многим такая покупка кажется невыгодной.
Очень важно обращать внимание на качество изделия при выборе. Продукт от дешевого китайского производителя может очень быстро сломаться.
Поэтому деньги на его покупку будут потрачены зря.
Правила безопасности
При монтаже диодных неоновых лент нужно соблюдать следующие правила безопасности:
- отключать питание перед процедурой монтажа;
- если выбранная модель не защищена от повышенной влажности, ее можно использовать только в сухих и теплых помещениях;
- применять в процессе сборки только качественные оригинальные кабели и контроллеры;
- стараться минимизировать механические воздействия на конструкцию;
- крепить гибкие ленты только на жесткую и ровную поверхность;
- не вешать на такую конструкцию дополнительные декоративные детали.
Обнаружив перед монтажом, что неоновый провод покрылся слоем пыли или намок, его надо тщательно просушить и очистить.
Гибкий неон отличается высоким качеством подсветки, экономичностью и привлекательным внешним видом. Его можно использовать для оформления как больших участков или домов, так и различных вывесок. Такие конструкции всегда выглядят очень красиво как днем, так и ночью.
Свечение и потребление:
Гибкий неон светится гораздо ярче, но при этом ощутимо нагревается. Также, гибкий неон имеет направленное свечение, а ЭЛ-провод равномерно светится по всей длине во все стороны. ЭЛ-провод светится не так ярко, но это является преимуществом, потому что такая яркость не слепит глаза, при том, что хорошо виден в темноте и тумане.
| Электролюминесцентный провод | Гибкий неон | |
|---|---|---|
| Размер | Ø 1,3 мм | 12 х 6 мм |
| Масса | 6 г/м | 80 г/м |
| Мощность | 0,1 Вт/м | 8,88 Вт/м |
ЭЛ-провод потребляет гораздо меньше, что позволяет использовать его портативно: в одежде, костюмах, аксессуарах и во всём, что можно носить с собой. Для этого у нас имеются инверторы на батарейках или с USB проводом, который подключается к обычной портативной зарядке. Гибкий неон для этих целей не подойдет.
Специфики различных вариантов неоновых ламп
Являются факторами безопасности, исправляя работу транспортных систем. К сигнальным лампам относятся и индикаторные, применяющиеся интенсивно в приборах и оборудовании разного направления, служат информационным источником о функционировании прибора.
Используются удачно для освещения и облучения школьных, детских, жилых и административных помещений, тем более если естественного освещения недостаточно. Изготовителями выпускаются специализированные ЛЛ, ориентированные на получение «солнечных ванн».
Плюсы люминесцентных диодов:
- предоставляют много света;
- увеличивают трудоспособность;
- хранят зрение;
- уменьшают утомляемость;
- оказывают влияние на увеличение настроения.
Главное! Если у лампы дневного света из строя вышли спирали, как зажечь лампу? Это можно выполнить без умножителя напряжения по обыкновенной схеме ЭмПРА.
Активно используется при оформлении разных интерьеров.
Как запустить и как работает перегоревшая лампа люминесцентная?
Производство светодиодных лампочек – не доступное. По хорошему соотношению качество/стоимость абсолютные лидеры — Российская Федерация, КНР, Япония.
Источник
Схема подключения
Индикаторные лампочки подключаются через понижающий резистор по следующей схеме.
Для примера, осветительные приборы на LED-элементах требуют более сложной схемы подключения через пускорегулирующий аппарат, как на рисунке ниже.
Подключение газоразрядной неонки подразумевает наличие в схеме инвертора соответствующей мощности.
Первая схема считается стандартной. Вторая позволяет уменьшить длину проводников, а в случае выхода из строя одной из сторон цепи вторая продолжает работать.
В зависимости от длины и диаметра газоразрядной трубки, для ее запуска необходим повышающий трансформатор мощностью, представленной в таблице.
Подключение электрических светильников к высоковольтным устройствам требует знания электрики и электротехники. При неверном расчете разряд может превратиться в дуговой, с последующим разрывом колбы.
Холодный неон подключается через инвертор к блоку питания на 12 или 24 вольта в зависимости от длины светящегося шнура.
LED-неон подключается аналогично светодиодным лентам, но все соединения производятся посредством коннекторов с последующей герметизацией места стыка, как на видео.
Схема подключения неоновых ламп.
Газоразрядные источники света соединяются с источником питания через резистор. Он вставляется в цепь для ограничения силы тока до величины 1 мА (а лучше – до десятых долей милиАмперов). Низкий ток увеличивает срок службы. Работа газоразрядной лампы без резистора представляет угрозу для здоровья людей.
Применение резистора препятствует переходу разряда в дуговой, который может привести к короткому замыканию, взрыву трубки лампы. Конструкция некоторых источников света сразу включает в себя резистор: он монтируется в цоколь. Стоит внимательно изучить этот вопрос при покупке.
Газоразрядным лампам требуется высокое напряжение. Бытовая розетка такого не выдает. Необходим повышающий трансформатор. Его параметры зависят от габаритов ламп, их количества, наполняющего газа. Требуемое напряжение разнится от 2000 В до 12000 В. Например, для ламп, заполненных неоном существует следующая зависимость напряжения от длины.
Напряжение тр-ра, кВ
Диаметр трубки, мм
Напряжение тр-ра, кВ
Диаметр трубки, мм
Для подачи столь высокого напряжения необходимы высоковольтные провода. Их изоляция должна выдерживать не менее 1,5 часов рабочего напряжения. В качестве примера приведем провод ПМВК. Он недорогой, выдерживает до 20кВ, работает от -60 до 80 градусов.
Помните, чтобы самостоятельно подключить неоновые лампы, необходимы хорошие знания электрики. Работа с высокими напряжениями требует высокой группы по электробезопасности. Не забывайте о собственной безопасности!
Выделяют две схемы подключения ламп к трансформатору. Первая из них – стандартная. Лампы подключаются последовательно к трансформатору, а трансформатор к сети 220 V.
Стандартная электрическая схема.
Схема с нулевой точкой.
Лампы подключаются двумя группами по разные стороны от трансформатора. Используется равное количество однотипных источников света (по габаритам, газонаполнению).
Схема с нулевой точкой позволяет уменьшить длину проводов. В случае поломки одной ламп, работать перестанет лишь одна часть схемы, а вторая продолжит светить.
Холодный неон за счет своего устройства потребляет меньше энергии, чем обычный. Его можно запитать от низковольтного источника питания. Для создания нужных электрических параметров (напряжения, частоты) в схему встраивают инвертор. В зависимости от модели инверторы могут работать от двенадцативольтовых блоков питания или от пятивольтовых батареек. К батарейкам можно присоединить до трех метров неона. А к блоку питания 12 Вольт – до двадцати метров.
Схема подключения к источнику питания через инвертор.
При монтаже придерживайтесь нехитрых правил:
- Провода и лампы не должны соприкасаться с металлом. При необходимости стоит использовать поликарбонатные держатели.
- В случае применения двух и более трансформаторов, провода от них разделяют на расстояние свыше 20 см.
- Место прохождения проводов сквозь металл помещают в трубу из ПВХ.
- Все металлические детали, трансформатор должны иметь заземление.
Характеристики и виды неона.
Газоразрядные источники света.
Неоновая лампа работает, используя малый ток. Работает она от переменного и постоянного напряжения. В первом случае светится вся трубка, а во втором –участок при одном электроде.
За счет малой инерционности возможно диммирование на основе механизма широтно-импульсной модуляции (ШИМ).
Срок службы долгий: около восьмидесяти тысяч часов. Он ограничивается свойствами колбы: потемнением от электродов и поглощением газа. Перегореть газоразрядная лампа не может в принципе.
Трубки различаются по диаметру: выпускаются 8, 10, 12, 15, 20-милиметровые лампы. Чем выше диаметр, тем длиннее источник света. Для восьмимиллиметровых неоновых трубок длина составляет от одного до семи метров. Для десятимиллиметровых: от 1,2 м до 8,2 метра.
При производстве изготавливаются трубки разных форм и размеров. Даже в виде букв самых замысловатых шрифтов. Их диаметр разнится от пяти миллиметров до двух сантиметров.
Для домашней подсветки выпускаются миниатюрные трубки: от 10 до 18 миллиметров. Это позволяет монтировать лампы в труднодоступные узкие места.
Неоновые лампы выпускают разных видов. Их называют неоновыми из-за схожего цвета, мягкости свечения.
Холодный
Разновидность гибкого неона, но технологически выполнен по другому принципу. В качестве источника света используется люминофор, которым покрывается гибкий медный провод. Поверх слоя люминофора и прозрачного диэлектрика наматывается тонкая медная проволока по спирали.
Работа холодного неона возможна при подключении к сети через специальные инверторы, выдающие ток частотой до 6000 Гц. Сама лампа представляет собой гибкий, прочный и герметичный шнур с различным цветом свечения в зависимости от типа люминофора.
Диаметр нити зачастую регулируется производителями лишь толщиной внешней оболочки, внутренняя часть остается неизменной. Поэтому брать толстый шнур есть смысл только в том случае, если это оправдано размером конструкционного паза.
Характерная особенность холодного неона — полное отсутствие нагревания нити во время продолжительной работы. Единственный недостаток технологии в том, что при частых остроугольных перегибах по малому диаметру покрытие из люминофора нарушается с образованием затемненных зон на проводе.
Холодный неон.
Конструктивно отличается от обычного. Представляет собой гибкий медный провод, покрашенный особым люминофором. Поверх люминофора нанесен диэлектрический слой и намотаны тонкие контактные провода. Сверху конструкция защищается поливинилхлоридной оболочкой.
Устройство холодного неона.
Ток подается на центральный провод и на намотанные провода. При протекании электричества возникает магнитное поле, в котором начинает светиться люминофор. Свет очень мягкий, похож на свет газоразрядных ламп. В зависимости от состава люминофора возможны разные цвета. Такой провод очень гибкий, тонкий, светит непрерывно по всей длине и вокруг себя. Он красивый, водонепроницаемый, прочный.
Расцветки холодного неона.
Холодный неон работает при переменном напряжении в несколько сотен вольт частотой от 500 до 5500 Гц. Поэтому подключение к бытовой сети невозможно. Используют специальные преобразующие инверторы. В зависимости от модели они могут работать от разных источников питания.
Эконом
Название таких лент говорит само за себя. Стоит такая подсветка очень дешево. Поэтому многие используют ее для оформления своих домов. Единственный минус подсветки такого типа заключается в том, что она светит не так ярко.
Современная неоновая подсветка предлагается в разных цветах. Наибольшей популярностью пользуются светящиеся шнуры нейтральных оттенков: белые, синие, зеленые. Подобрать для оформления помещения можно и более яркие цвета, например: синий, желтый, красный, розовый или фиолетовый. Выбирать подходящий оттенок можно, ориентируясь на особенности оформления интерьера или выбранный фон.
Отдельно стоит выделить неоновую подсветку типа «хамелеон». Она стоит недорого, но при этом выглядит очень ярко. Диодные неоновые ленты переливаются разными цветами и часто встречаются в ночных клубах.
Энергопотребление выключателей с подсветкой
В ходе ремонта поставил в квартиру выключатели с неоновой подсветкой (6 штук), после чего задался вопросом: а сколько эта подсветка потребляет электроэнергии и во что мне будет выливаться за год такая красота? Уважаемые специалисты: кто-нибудь в курсе каково энергопотребление подобных выключателей?
2Sanchez II точно неонки? может светодиоды? у неонки ток порядка десятков-сотен мкА (посмотрите номинал сопротивления, включенного с ней последовательно), у светодиода ток порядка 10мА
Точно неонки, потому что один выключатель, не прошло и полгода, начал помигивать — поменял его по гарантии.
Sanchez II написал :
во что мне будет выливаться за год такая красота?
да не волнуйтесь, на хлеб и воду останется!
Мало. Кстати, у неонок бывают и единицы миллиампер. Короче, считаем: 1 выключатель со светодиодом, подсветка светит всегда. 220 В. х 0,01А.х 24 часа х30,5 дней х12 мес = 19324,8 Ватт-часа в год — 1 выключатель со светодиодом. То есть 19 кВт-часа в год.
Викторыч написал :
ток порядка 10мА
Одинец написал :
220 В. х 0,01А
достаточно посмотреть на габариты токоогр. резистора При токе 10 мА сумм. рассеиваемая мощность 2 Вт . а реальный резистор 0,1-0,25 Вт. Так что потребление мощности подсветкой можно вообще не принимать во внимание
Sanchez II написал :
во что мне будет выливаться за год такая красота?
О чем вообще разговор. Да ни во что!
Sanchez II написал :
во что мне будет выливаться за год такая красота?
ну исчо как вариант миганием КЛЛ
iale написал :
достаточно посмотреть на габариты токоогр. резистора При токе 10 мА сумм. рассеиваемая мощность 2 Вт . а реальный резистор 0,1-0,25 Вт. Так что потребление мощности подсветкой можно вообще не принимать во внимание
Согласен. Реально там менее миллиампера, замеряли. Приведённую мной цифру делим на 10. Но такой маленький резистор — живое нарушение. Должен быть 1 или 2 Вт в зависимости от типа для учёта стойкости к пробоям, особенно если там резистивный элемент со спиральной канавкой (чаще всего так). Не думаю, что этот кЕтай более живучий, чем МЛТ-1 (2).
аматор1 написал :
ну исчо как вариант миганием КЛЛ
Если КЛЛ дешёвая — очень быстро крякнет.
аматор1 написал :
ну исчо как вариант миганием КЛЛ
Да, не без удивления столкнулся с такой проблемой. По хорошему, производители выключателей с подсветкой должны предупреждать покупателей «Несовместимо с компактными люминисцентными лампами», равно как и производители КЛЛ должны предупреждать: «Несовместимо с выключателями с подсветкой».
Sanchez II написал :
Учитывая, что Европа вовсю переходит на использование КЛЛ, странно не столько отсутствие таких предупреждений, а то что вообще данная проблема имеет место и не решена штатно либо в КЛЛ либо в выключателях.
просто там у Европах включатели с подсветкой не очень распространены (в немеччине и польше сам видел) в грециях, турциях сотоварищи ведали
Судя по тем фирменным, которые мне встречались, пускать точишку для подсветки сквозь светильник там не очень принято. То ли по безопасности, то ли из-за КЛЛ как раз. Подсветка имеет свой подвод нуля, если она есть. А у нас много чего не по уму. Например, звонки на 220, а не на 8 Вольт с телефонной хлоркой к кнопке, да в щель между косяком стальной двери.
Одинец написал :
То ли по безопасности
ИМХО именно из-за этого. Хоть через неонку, хоть диод, но бьётся ощутимо!
Одинец написал :
Подсветка имеет свой подвод нуля, если она есть.
умно и логично, а то «Ну тупые . «
Одинец написал :
Но такой маленький резистор — живое нарушение. Должен быть 1 или 2 Вт
1-2 ваттник зело габаритен , а этот карбоновый «резючок» даже при мощности 1/8 Ватта у китайцев по даташиту 300 ( а то и 400 В ) держит
iale написал :
у китайцев по даташиту 300 ( а то и 400 В ) держит
А при чем тут U? Для резистора — эта хар-ка только изоляции может быть. Ему пофиг, какое по отдельности U. Мощность резистора определяется и U*I. Для неонки — он может быть можностью и ,125. Там токи — единицами микроампер исчисляются. R, обычно от 1мОм.
ЗЫ полагаю, за год десяток таких выключателей «нажжет» что-то около 2 ватт (при 10мОм). При 1мОм — аж в 10 раз больше (20Вт) — в пределах погрешности.
Источник
