Что думают электрики об открытой проводке?

Кабель-каналы — это пластиковые профили, форма сечения которых напоминает букву П. Открытая сторона накрывается крышкой, которая крепится к профилю с помощью двойного замка. Существуют различные виды кабель каналов, которые используются внутри помещений.

Помимо широко распространенных П-образных коробов, встречаются также короба треугольные, полусферические и другой формы, предназначенные для разнообразных поверхностей. Цвет кабель — канала обычно белый. Материал изготовления — негорючий ПВХ или полиэтилен.

Прокладка кабелей в каналах начинается с того, что их крепят к поверхности с помощью дюбель — гвоздей, шурупов, саморезов и металлических скоб. На некоторых видах кабель — каналов для этого предусмотрены специальные отверстия. К пластиковым, деревянным и шпаклеванным поверхностям короб можно приклеить специальным клеем. Кабель-канал предназначен для прокладки любых видов проводников — информационных, силовых и осветительных.

Каналы для прокладки кабеля позволяют монтировать электрические сети любой конфигурации и сложности. Они выпускаются в виде отрезков длиной 2 м (продукция зарубежного производства может иметь другие размеры). В зависимости от сечения и количества проводников ширина и высота могут варьироваться от 15 до 100 и от 10 до 60 мм соответственно.

Таблица «Аксессуары для кабель-каналов».

Кроме поворотных элементов существуют также специальные вставки для монтажа розеток и выключателей прямо на поверхности коробов.

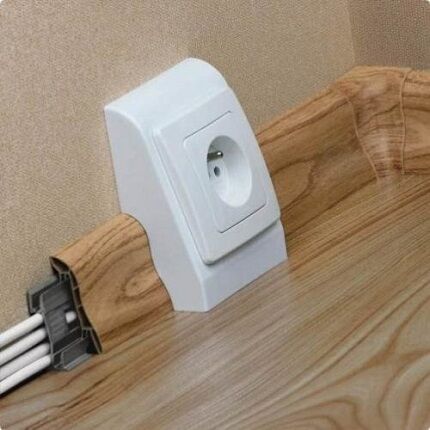

Скрытая прокладка телевизионного кабеля и питающего кабеля для розеток, телефонных линий и компьютерных сетей ведется в домах вдоль пола или потолка через напольные и плинтусные кабель-каналы соответственно. Для них также существуют специальные аксессуары, показанные в таблице «Аксессуары для напольных и плинтусных кабель-каналов».

Таблица «Аксессуары для напольных и плинтусных кабель-каналов».

Для прокладки одиночных кабелей, например антенного, используют специальные плинтусы. Внешне они ничем не отличаются от обычных, но середина у них пустотелая и закрыта крышкой. С помощью данного плинтуса можно спрятать 1—2 провода, не устанавливая дополнительные короба.

Пластиковый короб-канал отличается невысокой стоимостью и простотой монтажа. Пластиковые короба для электропроводки обладают определенными преимуществами и недостатками, узнать про которые можно далее на этой странице.

Достоинства пластикового короба для проводов:

• отсутствие необходимости выполнять трудоемкие работы по штроблению и штукатурке перекрытий;
• легкий доступ к кабелю;
• дополнительная защита для электропроводников;
• легкость монтажа;
• возможность воплощения современных дизайнерских решений.

Какими недостатками обладает пластиковый короб для кабеля:

• не всегда соответствуют дизайну помещения;
• требуют дополнительного пространства;
• легко ломаются при неаккуратном использовании;
• нуждаются в дополнительных аксессуарах.

Металлические короба для прокладки кабелей предназначены для проведения проводки внутри и снаружи помещений. С их помощью множество кабелей компануют в одну трассу и защищают от механических повреждений. Металлические лотки для прокладки кабеля имеют форму П-образного профиля, накрытого крышкой, и изготавливаются из оцинкованной стали. Металлические короба бывают перфорированными, гладкими и лестничными.

Перфорированные изделия имеют меньший вес, их проще монтировать с помощью крепежа. Гладкие короба устанавливают на специальные опоры.

Металлический короб для прокладки кабеля применяют при прокладке силовых кабелей в производственных помещениях, а также в фальшполах или подвесных потолках. Как и пластиковые, они имеют массу аксессуаров для крепления к перекрытиям и компоновки поворотов.

Основные размеры металлических лотков представлены в таблице «Размеры металлических лотков».

Таблица «Размеры металлических лотков».

Кроме коробов применяются пластиковые и металлические гофрированные трубы для прокладки кабеля, которые крепятся с помощью металлических скоб и специальных клипс. Если для монтажа кабель-канала подходит только ровная и гладкая поверхность, то для прокладки кабеля в гофре годится практически любая.

Гибкая пластиковая гофра для прокладки кабеля может поворачиваться под любым углом или даже укладываться извивами. У этого вида продукции широкий спектр применения: их используют для прокладки любого вида проводников как внутри, так и снаружи помещений.

Гофра защищает кабель от механических повреждений и повышенной влажности, а также предохраняет человека от поражения электрическим током.

Различают легкие и тяжелые пластиковые гофрированные трубы. Легкие применяют в основном внутри зданий. Тяжелые с повышенной прочностью и влагоустойчивостью — снаружи. И в том, и в другом виде иногда предусматривается стальной зонд для протяжки кабелей.

https://www.youtube.com/watch?v=1itKqYoEQIY

Пластиковые гофрированные трубы изготавливают из негорючего ПВХ. Диаметр гофры колеблется от 16 до 32 мм. Такие трубы протягивают в помещениях со сложной ломаной структурой перекрытий либо под подвесными потолками, внутри гипсокартонных перегородок и т. п.

Размеры гофры из ПВХ с зондом и без, представлены в таблице «Размеры гофрированных труб из ПВХ».

Таблица «Размеры гофрированных труб из ПВХ».

Металлические гофрированные трубы (или металлорукава) изготавливают из стальной оцинкованной ленты и используют, как и гофру, для прокладки проводников внутри и снаружи помещений.

Металлорукав обладает повышенной защитой от механических повреждений. Кроме того, при подключении заземляющего провода он исполняет роль электромагнитного экрана, что немаловажно при прокладке информационных кабелей.

Таблица «Размеры металлических гофрированных труб».

Гладкие жесткие трубы (или трубы ПВХ) — это жесткий вариант пластиковой трубы, изготовленной из поливинилхлорида, не распространяющего горение. Такие трубы служат для защиты и укладки проводов. Их часто замуровывают в штукатурку, бетонные полы и т. д, что весьма удобно: провода скрыты, а в случае ремонта или замены их легко извлечь наружу.

Труба ПВХ для прокладки кабеля пожаробезопасна и служит для защиты от поражения электрическим током. Поскольку они не гнутся, для поворотов и разводок используются многочисленные аксессуары: тройники, поворотные углы, муфты и заглушки.

Размеры труб ПВХ приведены в таблице «Размеры гладких жестких труб».

Таблица « Размеры гладких жестких труб».

Способы открытого монтажа проводки

Кабели, закрытые штукатуркой, не повреждаются, не мешают при ремонте и абсолютно незаметны. Открытая проводка лишена таких достоинств, а в случае короткого замыкания она загорится с большей вероятностью, нежели скрытая. Открытый способ монтажа электропроводки часто выбирают для деревянных домов.

В деревянных домах укладка электрокабеля открытым способом – это вынужденная мера, т.к. скрытая укладка кабелей бывает затруднена или вообще невозможна

Некоторые преимущества у открытого способа монтажа все же есть:

• Упрощение укладки. При прокладке электрокабелей не приходится штробить стены. Это сокращает трудозатраты, объем работ. После монтажа практически не остается строительного мусора.
• Удешевление. Здесь речь идет об экономии на оплате услуг электриков.
• Возможность изменения схемы прокладки кабелей. Если в планы на будущее входит перепланировка разводки, то лучше выбрать открытый способ монтажа.

При выборе открытого способа укладки электропроводов следует учесть, что их придется маскировать и защищать от внешних воздействий. Всегда есть вероятность попадания влаги или случайного повреждения.

При монтаже коробок, розеток, выключателей часто возникают сложности. Перед началом работ нужно тщательно изучить особенности их установки или доверить работу электрику

Если дом жилой, нужно трижды все взвесить. Желательно проконсультироваться с опытным электриком, а при монтаже необходимо учитывать повышенные риски и особенно тщательно следить за соблюдением мер безопасности.

В некоторых домах, построенных около столетия назад, до сих пор проводка проложена именно так. Относительно недавно похожий монтаж снова приобрел популярность. Это связано с модой на старину.

Если сотню лет назад открытая электропроводка на керамических изоляторах считалась нормой, то теперь это стилизация под старину. В эпоху массовой унификации вещей, предметов мебели и интерьера особую популярность приобретают необычные способы оформления помещений, и это один из них

При оформлении помещений в ретро-стиле нередко возникают проблемы с поиском материалов. Некоторые производители выпускают керамические изоляторы, розетки, выключатели «под старину», однако подобная роскошь обходится очень недешево.

Подходящие материалы для оформления проводки в стиле ретро можно найти не только в дорогих магазинах. Часто их приобретают у старьевщиков, покупают у владельцев домов, построенных в начале прошлого века, а кабели изготавливают самостоятельно, скручивая многожильные медные провода.

Дизайнерская фантазия не знает границ. Нередко можно увидеть интерьеры, оформленные при помощи элементов разных стилей. Один из удачных вариантов – сочетание ретро- и лофт-стилистики

Интерьерная мода переменчива, поэтому стоит всерьез обдумать, нужно ли оформлять проводку в стиле ретро. Лучше выбрать более популярный и надежный вариант. Тогда в случае ремонта не придется снова заниматься электромонтажными работами.

Предлагаем подробно рассмотреть популярные способы прокладки открытой проводки и выбрать технологию, наиболее подходящую для вашего дома.

Для подключения розеток и выключателей выбирают электропровода сечением 2.5 мм.кв., а для осветительных приборов – 1.5 мм.кв. Иногда требуются более толстые кабели. Если толщина провода составляет 1.5-6 мм.кв., их можно просто прикрепить к поверхностям стен и потолков скобами.

При покупке кабелей стоит отдать предпочтение качественной продукции. Если выбор сделан в пользу дешевых проводов, тогда под них монтируют негорючие прокладки, чтобы снизить риск возгорания при коротком замыкании.

К их выбору следует отнестись крайне внимательно, ведь от них зависит в будущем функциональность и безопасность домашней электросети. Рекомендуем посмотреть информацию о том, как рассчитать сечение провода для домашней проводки.

Чаще всего используют полосы металла или асбеста. Их закрепляют так, чтобы негорючая прокладка выступала за пределы кабеля не менее чем на 1 см с каждой стороны. Что касается материала, то лучше выбрать металл, т.к. асбест вреден для здоровья людей: доказана его связь с онкологическими заболеваниями.

Иногда для обеспечения пожарной безопасности обустраивают зазор в 1 см между электрокабелем и стеной. Такой метод прокладки напоминает проводку на керамических изоляторах в ретро-стиле. Его используют в деревянных домах, на дачах, в нежилых помещениях

Крепление на скобах – дешевый и простой способ монтажа электропроводки. Из минусов – это небезопасно и некрасиво. Если уложено несколько кабелей, то они бросаются в глаза и портят впечатление от интерьера. В жилом доме лучше проложить провода в кабель-каналах.

Современная промышленность выпускает специальные электротехнические трубы. Они могут быть изготовлены из металла или пластика, хорошо защищают от пожара, случайных механических повреждений и поражения током.

Для монтажа удобнее всего использовать гофрированные трубы. Они гибкие, благодаря чему при креплении на стены не приходится дополнительно выравнивать поверхности. Проводка в гофротрубе – идеальный вариант для деревянных бревенчатых домов. Она удобна и выглядит гораздо аккуратнее, чем отдельные провода.

Из-за сомнительной эстетичности гофры ее нечасто используют в жилых домах, зато она прекрасно подходит для подводки кабелей от воздушных ЛЭП. Иногда с целью улучшения внешнего вида открытой электропроводки внутри комнат применяют цветные гофротрубы.

При монтаже проводов в деревянном доме учитывают особенности стройматериала. Через деревянные стены проводку укладывают с помощью специальных металлических втулок. Они нужны для защиты кабелей от пережимания, если натуральная древесина даст усадку

При расчете диаметра гофры ориентируются на совокупную толщину всех проводов, которые будет проложены в ней. Эту цифру умножают на 2, поскольку при меньшем сечении трубы в нее будет трудно проложить кабели.

Для облегчения прокладки используют гофротрубы со специальным зондом (проволокой, с помощью которой протягивают кабели). К зонду прикрепляют провода и протягивают их сквозь трубу, крепко удерживая ее в руках.

Если требуется проложить относительно небольшой кусок провода, вполне можно обойтись без зонда, а вот для больших отрезков лучше воспользоваться специальными приспособлениями.

Гофрированные электротехнические трубы крепят к стенам на шурупы, дюбель-гвозди или пластиковые клипсы. Расстояние между точками крепления рассчитывают в зависимости от диаметра и, соответственно, предполагаемого веса. Если диаметр гофротрубы составляет 16 мм, то места крепежей располагают на расстоянии 30–40 см, а для труб 32-40 мм это расстояние уже меньше – 20-30 см.

Перед началом электротехнических работ составляют схему. Важно, чтобы гофрированные трубы не пересекались и не перекрещивались, т.к. это нарушает требования безопасности и некрасиво выглядит

Клипсы монтируют на стены, а потом просто вставляют в них гофротрубу. Такой способ крепежа удобен тем, что при демонтаже достаточно потянуть на себя трубу, и клипсы легко отсоединятся.

Для прокладки проводов используют жесткие электротехнические короба, кабель-каналы, плинтуса. Эти приспособления изготавливают из металла или негорючего пластика. В отличие от гофрированных труб, жесткие конструкции нельзя устанавливать на неровные стены, т.к. дефекты поверхностей становятся только виднее.

Существует множество разновидностей кабель-каналов: одно-, двух-, трехсекционные. Также они различаются по месту установки, назначению, типоразмерам. В продаже можно встретить модели любого типа – от перфорированных до гибких, угловых или прозрачных. Важно подобрать изделия, подходящие для конкретных условий эксплуатации

Короба, каналы, плинтуса оснащены защелкивающими крышками, которые легко снимаются, что удобно для монтажа дополнительных проводов. При необходимости модернизации проводки весь процесс займет несколько минут.

Есть и другие плюсы:

• Дизайн. Короба, кабель-каналы и плинтуса выпускаются разных цветов, что позволяет декорировать помещение. Всегда можно подобрать подходящий вариант.
• Простой монтаж. Укладка кабелей в короба не требует особых усилий. Главное – правильно закрепить сами защитные конструкции.
• Удобная установка розеток и выключателей. На короба можно смонтировать розетки, и они не будут портить общий вид.

Монтажные работы начинаются с составления чертежа-схемы с разверткой стен. Он нужен для точного расчета необходимых материалов, количества крепежей, аксессуаров.

Для подбора канала по типоразмеру следует заранее определиться с сечением и количеством кабелей. Готовый план должен быть точным, без ошибок в замерах и расчетах.

Провода прокладывают не только по ровным поверхностям, но и в углах. Иногда нужно оборудовать ответвления каналов. Для этих целей используют разнотипные аксессуары. При разработке проекта следует рассчитать их количество

Технология монтажа внешней электропроводки в кабель-каналах:

1. Составление проекта. Необходимо определить количество, виды и расположение розеток, выключателей, коробок и продумать схему прокладки кабеля в обход газо- и водопроводных труб, канализационной системы.
2. Подбор материалов. После проектирования можно приступать к выбору и покупке материалов. Если планируется прокладка нескольких кабелей, стоит выбрать короб с перегородками. Аксессуары должны соответствовать каналу по цвету и размеру. Имеет смысл покупать защитные короба с приспособлениями для установки розеток.
3. Крепление коробов. Пластиковые конструкции могут растрескаться, если их сразу крепить к стене, поэтому сначала делают отверстия в корпусах коробов, а только потом прикручивают их к основанию. Кабель-каналы стыкуют между собой, а излишки материала отрезают.
4. Прокладка проводов. Кабели укладывают в корпуса каналов, закрывают крышками и защелкивают их. Остается только проверить фиксацию крышек – и конструкция готова.

Электрики советуют обращать внимание на материал основания, т.к. от этого зависит выбор крепежей. Так, на деревянную стену короба прикрепляют с помощью обычных шурупов. Для кирпичных, бетонных и каменных поверхностей используют дюбеля. А для панелей, плит из композитных материалов и фанеры лучше выбрать крепеж-бабочку.

Чтобы не пришлось подгонять форму коробов во внешних и внутренних углах, можно их отрезать с помощью обычного столярного стусла. Тогда изделия будут выглядеть аккуратно, а риск перерасхода материала из-за брака в работе существенно снизится

Особенности конструкции и маркировки

Внешний монтаж подходит, если нужно проложить электрокабели в углах помещения, в местах стыка потолка и стен, вдоль плинтуса.

Чаще всего сложности возникают при обустройстве открытой проводки в домах с подвесными потолками. Кабели нельзя вести по таким потолкам, приходится фиксировать их на стены.

Один из минусов открытой проводки – непрезентабельный вид, однако для ретро-интерьера она подойдет идеально. Единственный нюанс – придется дополнительно потратиться на стилизацию. Это дорого

Если проводов много, их лучше уложить в пропускные каналы. При разработке схемы монтажа нужно тщательно выбрать места, где будут подключены ответвительные и соединительные коробки. Должен сохраняться свободный доступ для осмотров и возможных ремонтов коммуникаций.

Чтобы не ошибиться с выбором, важно разобраться с тонкостями маркировки и расшифровкой каждой буквы в названии изделия. Все кабеля условно делятся на две категории — одножильные и многожильные.

Сама жила может быть цельной или формироваться из множества проволочек небольшого сечения. Во втором случае провод обретает дополнительную мягкость, лучше гнется и практически не ломается в случае перегиба.

При изготовлении жил, как правило, применяется два вида металла — алюминий и медь. Исключением являются специальные изделия, где допускается применение сплавов. К слову, кабель для уличной проводки СИП имеет алюминиево-стальные жилы.

Для прокладки в домашних условиях применяются провода с медными жилами, имеющими лучшие характеристики и рассчитанные на большие токи. Жилы из алюминия ранее применялись из-за дешевизны и большей доступности, но сегодня от них отказываются из-за плохой стойкости к коррозии и ломкости.

При изготовлении изоляции для проводов может применяться:

• Резина.
• ПВХ материал.
• Полиэтилен.
• Свинец и прочие материалы.

Маркировка проводов

Если материал жилы алюминий, провод маркируется буквой А. Медь является материалом жил по умолчанию и, следовательно, не отражается в маркировке.

По назначению провода маркируются так: Ш — установочный, К — контрольный, М — монтажный и прочие.

Изоляция (материал):

• П — полиэтилен.
• Н — негорючая резина.
• B — ПВХ.
• К — капрон.
• Пс — самозатухающий полиэтилен.
• С — свинец.
• Пв — вулканизирующий полиэтилен и прочие.

Уровень защиты кабеля:

• Б — с бронированной оболочкой.
• Г — без брони (гибкий).
• А — асфальтированный и так далее.

В дополнение к буквенному обозначению присутствует и цифровая маркировка. В ней первый символ отражает количество жил, второй — сечение, а третий — класс номинального напряжения. Если первой цифры нет, кабель имеет одну жилу.

10 типичных ошибок электромонтажников

Предлагаем обзор типичных ошибок, допускаемых при монтаже проводки:

1. Отсутствие схемы. Нередко проводку монтируют по принципу конструктора: сначала делают разводку в каждой комнате, а потом объединяют кабели. Это резко снижает надежность всей системы в целом.
2. Экономия на материалах. Некачественные провода, приборы и аксессуары – прямой и короткий путь к пожару. Лучше переплатить за продукцию надежной торговой марки, чем решать проблемы с замыканиями и возгораниями.
3. Расчет проводки без запаса. Сечение кабелей и их количество должны быть на 20% больше расчетного. Иначе не избежать лишних скруток и риска, что сеть не выдержит нагрузок.
4. Подключение мощных приборов через розетку, а не с помощью отдельного кабеля от щита. Даже розетка повышенной мощности не решает эту проблему, т.к. всегда есть риск, что кабель не справится с серьезной дополнительной нагрузкой.
5. Соединение высоко- и низковольтных кабелей в одной коробке. В этом случае почти гарантированы проблемы с работой техники во всем доме.
6. Лишние скрутки. Для соединения проводов лучше использовать специальные клеммы.
7. Соединение жил из меди и алюминия. Места контакта перегреваются, что может привести к проблемам. Для соединения стоит использовать клеммы, а лучше вообще избегать алюминиевых проводов и прокладывать только медные.
8. Пренебрежение техникой безопасности. Правила ТБ написаны на основании горького опыта многих неудачливых электриков, и все же до сих пор находятся смельчаки, работающие под напряжением.
9. Неправильное расположение распределительных коробок. Они должны быть на 20 см ниже потолка. В противном случае есть риск случайных повреждений. К коробкам должен быть доступ для осмотров и ремонта.
10. Ошибки при монтаже контура заземления и подключении УЗО. Эти устройства защищают электросеть, поэтому к их монтажу следует отнестись особенно внимательно.

Начинающие электрики допускают и другие ошибки. Мы перечислили только самые распространенные.

Важно помнить, что монтаж электропроводки сопряжен со множеством рисков, поэтому перед началом работ следует тщательно изучить технологию.

Выводы и полезное видео по теме

Мы подобрали полезные видеоматериалы, которые помогут избежать частых ошибок монтажа и правильно организовать внешнюю электропроводку в доме.

В теории технология обустройства открытой проводки выглядит простой и понятной. А вот когда доходит до практики, многие владельцы домов совершают массу ошибок.

Беритесь за самостоятельный монтаж только в том случае, если обладаете нужными знаниями для разработки и реализации проекта. Если нет, то не рискуйте жизнью и поручите эту работу электрикам.

Введение

Слаботочные системы объединяет функциональное назначение, а также общие электрические характеристики, выражающиеся в особенностях напряжений и токов, а также тенденция к увеличению пропускной способности.Экономическая эффективность создания системы стандартов в данной области определяется существующими и перспективными масштабами производства и использования компонентов слаботочных систем.

Очевидно, что при введении системы стандартов можно снизить расходы предприятий-производителей при создании технической составляющей слаботочных систем.Проектирование и прокладка кабелей слаботочных систем требуют тщательного изучения всех возможных особенностей зданий и помещений, где они будут размещены.

Характеристики строения обусловливают принципы прокладки кабелей слаботочных систем и проектирования всей слаботочной системы. Необходимо регламентирование требований и ограничений к кабелепроводам и помещениям, в которых планируется расположение кабелей, в целях оптимального использования всех ресурсов слаботочных систем.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты: ГОСТ Р 56553-2015 Слаботочные системы. Кабельные системы. Монтаж кабельных систем. Планирование и монтаж внутри зданийГОСТ Р 56602-2015 Слаботочные системы. Кабельные системы. Термины и определенияПримечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год.

Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия).

Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

Свинцовые и цинковые белила

Главнейшие из них — свинцовые и цинковые белила. По химическому составу свинцовые белила представляют основную углекислую соль. Чистые белила называются цельными и носят марку № 0. Белила с примесью сернокислого барита (тяжелого шпата) называются сортовыми и отмечены № 1, № 2 и № 3. Последние два сорта иногда содержат до 40% тяжелого шпата.

При масляной окраске грунт обыкновенно наводят свинцовыми белилами и поверх их кроют цинковыми.

По своему химическому составу цинковые белила представляют окись цинка. В торговле высший сорт цинковых белил носит название шневейс и отмечен № 0; цинквейс — № 1.

Из более низких сортов и побочного продукта при производстве цинковых белил получается краска цинк-грау.

3 Термины и определения

3.1 кабелепровод (pathway): Определенный путь для кабелей между двумя оконечными точками [1].

3.2 кабелепроводная система (pathway system): Система организации кабелей, используемая с целью защиты либо поддержания кабеля в порядке с целью сохранения его эксплуатационных свойств [1].

3.3 кондуит (conduit): Трубка либо система трубок, как жесткая, так и гибкая, как правило, круглого сечения, осуществляющая защиту и обеспечивающая требуемое направление прокладки кабелей или изолированных проводников [1].Примечание — Следует отличать кондуит от кабель-канала, имеющего, как правило, прямоугольное сечение и съемную крышку.

3.4 маркировка (label): Средство однозначного и ясного обозначения специфического компонента слаботочной системы с помощью его идентификатора и, при необходимости, дополнительной информации [1].

3.5 монтажный колодец (maintenance hole): Камера либо помещение, обслуживаемое персоналом и расположенное в грунте, являющееся частью подземной системы кондуитов и используемое для облегчения процессов размещения, соединения и эксплуатации кабелей, а также для размещения дополнительного оборудования [1].

3.6 сервисный лючок (hand hole): Камера, служащая для доступа к кабелепроводу и недостаточно большая для входа в нее обслуживающего персонала, однако позволяющая выполнить размещение в ней кабелей с соблюдением требований в части их протяжки и сгибания [1].

3.7 кабельная связка (cable bundle): Несколько кабелей, поддерживаемых в непосредственной близости, как правило, с помощью стяжек или хомутиков [1].

3.8 минимальный радиус сгибания кабеля (bend radius): Радиус пространственной кривой, образованной осью кабеля, измеренный в точке с ее максимальной кривизной.

Обожженный известняк или негашёная известь

Мел, или углекислая известь для стен, имеет обширное применение при составлении клеевых красок, входя в их состав самостоятельно или для разбелов, а также для приготовления замазок и шпаклевок. Лучшие сорта мела носят название мела плавленого, который получается отмучиванием самородков.

В России мел встречается в достаточно чистом виде, не требующем обработки, в Курской губернии и известен в торговле под именем белгородского мела, в особенности замазочный мел, продающийся кулями. Большое применение в малярном деле имеет так называемый шведский мел плавленый. За последние годы появился в продаже прекрасный по качеству вышгородский мел — плавленый и замазочный.

Известь для побелки стен получается из известняка или известкового камня, который находится в разных местностях. Известняк часто содержит в себе глинистые или железистые составные части. В последнем случае он имеет синеватый цвет, обладает большою плотностью и твердостью.

Известь можно получить чрез обжигания известняка в особых печах несколько дней подряд. В начале обжигания из печи будет выделяться густой черный удушливый дым со своеобразным запахом, который затем сменяется белым, что и служит одним из признаков превращения известняка в известь.

Обожженный известняк предоставляет собою негашеную, или едкую, известь в кусках, часто называемую кипелкой, обнаруживающую едкие свойства, быстро разрушающие органические ткани. При продолжительном лежании на воздухе эта известь поглощает из него углекислоту и делается все более и более слабой и менее годной для употребления.

4 Кабелепроводы

4.1 Общие положения

4.1.1 Типы кабелепроводных системТипы кабелепроводных систем приведены в таблице 1.

Таблица 1

4.1.2 Требования к кабелепроводным системамДоступ к кабелепроводам и кабелепроводным системам, содержащим кабельные инфраструктуры, обслуживающие многочисленные объекты недвижимости (например, крупные предприятия и корпорации или жилые комплексы), должен быть ограничен.Элементы других систем, таких как системы водоснабжения, отопления, пожаротушения и климатических систем, не могут быть использованы в качестве кабелепроводов либо их несущих или опорных элементов.

Внутренние поверхности кабелепроводов должны:- иметь ровные поверхности без заусенцев, острых кромок и выступов, способных повредить изоляцию кабеля;- не иметь точек избыточного давления на кабель, могущих ухудшить характеристики передачи информации в системе.Должно быть произведено разделение между кабелями электропитания и металлическими кабелями слаботочных систем.

4.1.3 РекомендацииКабелепроводные системы должны исключать попадание и накопление в них воды либо загрязняющих жидкостей. Устройство скрытых кабелепроводов (например, под оштукатуренной стеновой поверхностью) не рекомендуется, однако в случае их использования находящиеся в них кабели должны быть ориентированы вертикально или горизонтально.Кабелепроводы должны иметь достаточно свободного места для увеличения количества кабелей в соответствии с ГОСТ Р 56553.

4.2 Требования к кабелепроводам внутри зданий

4.2.1 Кабелепроводные системыВ тех местах, где прокладываемые кабели могут быть повреждены, либо имеется риск ухудшения характеристики передачи информации в системе, должны быть смонтированы кабелепроводные системы, с тем чтобы обеспечить достаточную защиту проложенных кабелей.Использование скрытых кабелепроводов требует использования специальных кабелей.

В тех частях кабелепровода, где возможно ударное воздействие на кабель, а также для кабелей, находящихся на высоте до 50 мм над поверхностью пола, допускается защита одним из следующих способов:- выбор механических характеристик кабелепроводной системы;- выбор места монтажа;- обеспечение дополнительной механической защиты.

4.2.2 Минимальный радиус сгибанияКабелепроводная система должна гарантировать, что кабель может быть расположен, а при необходимости и закреплен, с соблюдением допустимого минимального радиуса сгибания в трех измерениях и при использовании идентифицируемых техник. Примерами таких техник является применение предварительно изготовленных шаблонов закругленных углов и ограничителей радиуса.

Рисунок 1 — Вариант техники сгибания, не соответствующий настоящему стандарту

Рисунок 2 — Вариант техники сгибания, соответствующий настоящему стандарту

Применяемые техники должны:- поддерживать требуемый минимальный радиус сгибания монтируемых кабелей; в тех случаях, когда используются кабели с различными минимальными радиусами сгибания, применяется наибольший из радиусов;- не вызывать деформаций оболочки кабеля;- не создавать давления, превышающего допустимое для кабеля.

Минимальный радиус сгибания определяется производителем кабеля. При отсутствии сведений от производителя необходимо руководствоваться следующими положениями:- минимальный радиус сгибания для симметричных кабелей, содержащих до 4 пар, составляет 50 мм;- минимальный радиус сгибания для оптоволоконных кабелей, содержащих до 4 оптических волокон, составляет 50 мм;

— минимальный радиус сгибания для прочих оптоволоконных кабелей должен составлять 10 диаметров кабеля, но не менее 30 мм;- минимальный радиус сгибания для коаксиальных кабелей составляет 10 диаметров кабеля;- минимальный радиус сгибания для прочих телекоммуникационных кабелей с металлической жилой составляет 10 диаметров кабеля.

4.2.3 Высота штабелированияПри расположении кабелепроводов штабелем, то есть один поверх другого, максимально допустимая высота штабелирования определяется инструкциями производителя. В случае отсутствия инструкций должны быть выполнены следующие требования:- для протяженных кабельных систем (например, короб или канал) высота штабелирования не должна превышать 150 мм;

h = 150/( · 0,0007 1), (1)

где h — максимальная высота штабелирования, мм; — расстояние между элементами поддержки, мм.

Таблица 2

4.2.4 КондуитыТам, где кондуиты установлены без изгибов, максимальное расстояние между точками протяжки кабеля составляет 100 м, если не используются специальные кабели или специальная техника монтажа.Там, где кондуиты имеют изгибы:- суммарные изменения направления в кондуите между точками протяжки не должны превышать 180°;

— между точками протяжки в кондуите должно быть не более двух изгибов с углами до 90° каждый;- максимально допустимое расстояние между точками протяжки составляет 15 м.Внутренний радиус изгиба в кондуите должен быть по меньшей мере в 6 раз больше внутреннего диаметра кондуита. Изгибы в трубопроводе не должны содержать никаких изломов или разрывов, которые могут оказать вредное воздействие на оболочку кабеля при протяжке.

4.2.5 Системы с точечной поддержкой и непротяженные системыМаксимально допустимое расстояние между элементами, осуществляющими поддержку, составляет 1500 мм.

4.3 Рекомендации к кабелепроводам внутри зданийТам, где используются связки из нескольких кабелей, они должны содержать не более чем 24 кабеля во избежание создания избыточных механических нагрузок в местах изгибов.Во избежание излишнего перегибания кабелей и для поддержания требуемого радиуса скругления допускается использование закругленных уголков — как фабричного производства, так и изготовляемых на месте. Пример использования закругленных уголков показан на рисунке 3.

Рисунок 3

Кондуиты в полу либо потолке должны выступать по меньшей мере на 50 мм над поверхностью пола либо, соответственно, потолка.

4.4 Кабелепроводы вне зданий. Общие положенияПри организации кабелепроводов вне зданий следует принимать в расчет явные и скрытые факторы, которые могут оказывать внешнее воздействие на всю слаботочную систему.Они включают в себя:- высоковольтные подземные кабели и линии электропередачи, осуществляющие электромагнитное воздействие;

— трубы с горячей водой или паром, осуществляющие температурное воздействие;- подземные воды;- жидкости и газы, вызывающие химическое загрязнение;- автомобильные и железные дороги, осуществляющие преимущественно механическое воздействие.Всегда, когда это возможно, следует избегать устройства кабелепроводов в местах, подверженных воздействию названных выше факторов.

Кабелепроводы между зданиями могут использовать разнообразные подземные или воздушные кабелепроводные системы и структуры (например, монтажные колодцы, телекоммуникационные шкафы).Подземные кабелепроводы и помещения могут:- быть предназначены исключительно для размещения в них кабелей слаботочных систем;

это же требование распространяется на монтажные колодцы и сервисные лючки;- размещаться в тех же объемах, что и другие службы (например, электропитание, водоснабжение и отопление).Воздушные кабелепроводы могут включать в свой состав:- опоры, мачты, столбы, несущие тросы, перегородки, ограды;- самоподдерживающиеся кабели, которые могут включать несущие тросы;- кондуиты и другие кабелепроводные системы иных служб.

Какие масла и олифа подходят для дерева

Едкая негашеная известь для побелки стен перед употреблением в дело обращается в гашеную, что достигается посредством гашения ее водою. В ящик, назначенный для гашения, кладут едкую известь и наливают на нее достаточное количество воды, причем происходит гашение, то есть сильное поглощение воды. При этом известь сильно нагревается, кипит и испускает много густого пара;

Если при гашении будет взято много воды, то известь ослабит свою силу, а если мало, то в извести останутся негашеные и, следовательно, негодные к употреблению куски. Это основные аспекты того, как правильно развести известь для побелки стен, если их соблюдать, то приготовление рабочего раствора не покажется трудным делом.

Что касается количества воды, необходимой для гашения извести, то оно не всегда бывает одинаково и зависит от состава и качества взятой извести. Вот почему воду наливают в известь не сразу, но постепенно, пока вся известь погасится.

Известь дает на воде очень распространенную прочную белую краску для дешевых работ по кирпичу и штукатурке.

Известь разрушает органические краски, но с землистыми дает прочные тона.

Шпат, легкий и тяжелый, служит как подмесь в краски для их удешевления; он не влияет на цвет, но ослабляет кровельную способность. Суррогат, хотя и употребительный, но недобросовестный.

Большая часть красок разводится на масле, которое бывает минерального, растительного и животного происхождения. К минеральным маслам относятся нефть, горный воск и др.

В малярном деле употребляются масло и олифу для дерева исключительно растительного происхождения, добываемые из семян различных растений и главным образом льняного семени. О том, какие подходят – можно узнать дальше в статье.

Растительные масла бывают очень разнообразны по своему составу и имеются в продаже в твердом (японский воск), густом (кокосовое масло) и в жидком состоянии (льняное масло).

Все растительные масла на воздухе, при продолжительном стоянии, окисляются, густеют и горкнут.

Жидкие и мажущие масла имеют свойство тягучести, затвердевают и способны образовать красивую эластичную, похожую на каучук массу.

Ко вторым: деревянное, оливковое, миндальное, рапсовое, сурепное, горчичное, буковое, касторовое и др.

Масло льняное добывается прессованием льняного семени. При холодном прессовании получается лучший сорт масла приятного запаха и светло-желтого цвета, что дает возможным употреблять его в пищу.

На маслобойных заводах, однако, холодное прессование считается невыгодным вследствие сравнительно малого выхода масла и заменяется горячим прессованием, причем полученный продукт будет более темного цвета с сильным запахом. Такое масло неочищенное идет почти исключительно для приготовления олифы (вареного масла).

Что касается качества масла, то оно зависит от способа приготовления и качества семени, из которого оно приготовлено.

Так как льняное масло представляет продукт довольно ценный, то его часто подмешивают различными примесями, портящими его качество. Наиболее часто встречающейся примесью льняного масла является минеральное масло. Такая олифа обыкновенно сохнет плохо и дает отлип. Если на нее смотреть на просвет, то получится синеватый оттенок, что, однако, не всегда бывает заметно, ибо в последнее время как подмесь стали употреблять хорошо очищенное минеральное масло (бесцветное).

Из всех растительных масел льняное масло имеет самое широкое распространение в малярном деле, представляя лучший продукт для приготовления льняной олифы.

Масло маковое получается из семян мака прессованием при обыкновенной температуре, или же при нагревании. В первом случае масло будет иметь светлый цвет, приятный вкус и потому такое масло обыкновенно употребляется в пищу. Во втором — темный цвет и горьковатый вкус вследствие обилия примесей делают такое масло пригодным только для технического употребления, как например, при составлении дорогих красящих веществ. Для обыкновенных малярных работ такое масло редко употребляется.

Масло подсолнечное добывается из семян подсолнечника, растущего почти повсеместно в России и засеваемого особенно много в Малороссии, южных губерниях и на Кавказе. Цвет масла золотисто-желтый, в свежем виде имеет приятный вкус и запах и охотно употребляется в пищу. Подсолнечное масло главным образом идет для приготовления светлой олифы, для разведения белых и светлых красок. Сохнет много медленнее льняного. При неумелом приготовлении такая олифа дает отлип и приобретает красный оттенок.

Высыхание растительных масел основано на способности этих масел поглощать из воздуха кислород, что в сырых маслах, однако, происходит очень медленно. Для ускорения этого процесса масло подвергают высокой температуре вместе с веществами, богатыми кислородом, которые частью сами растворяются, частью уступают свой кислород маслу. С этою целью применяется свинцовый сурик, зильберглет, перекись марганца и другие.

При варке для приготовления олифы из подсолнечного масла в домашних условиях надо не забывать, что избыток окислов, или так называемая сушка, вредно отзывается на прочности олифы и приготовленных на ней красок.

Варка масла в небольших количествах домашним способом довольно трудна и требует много навыка, ибо малейший недосмотр может испортить всю работу. Если масло переварено, то оно будет плохо сохнуть и даст отлип, тогда как недоваренное будет иметь свои, не менее существенные недостатки.

Для приготовления олифы может быть пригодно всякое чистое, без посторонних примесей, скоровысыхающее растительное масло. Лучшим маслом в этом отношении надо считать старое льняное масло, именно такое, в котором от времени и долгого стояния успели осесть нечистоты, слизистые вещества и отделиться вода.

При варке олифы своими руками из подсолнечного масла домашним путем поступают так: берут чугунный котел такою емкостью, чтобы в нем поместилось требуемое количество масла, и устанавливают на кирпичной подставке, по возможности дальше от строений и жилых помещений, всего лучше на открытом воздухе.

Качественное масло наливают не менее как на 4,5-9 см вершка ниже верхнего края котла для того, чтоб во время кипения оно не могло вылиться через край и вспыхнуть.

Под котлом разводят не особенно сильный огонь и, не накрывая котла крышкою, дают кипеть маслу не менее 2 часов, по прошествии которых всыпают понемногу свинцового сурика и зильберглета, считая на 16 кг масла 400 г зильберглета и 100 г свинцового сурика, при постоянном вымешивании деревянным веслом. Маслу дают кипеть 1-1,5 часа, и затем огонь из-под котла надо погасить и дать маслу постепенно охладиться.

Сколько времени нужно варить олифу из подсолнечного масла, с точностью нельзя определить, так как здесь приходится сообразоваться с качеством масла. Обыкновенно придерживаются следующего практического способа для того, чтобы узнать, достаточно ли сварено масло или нет: опускают конец гусиного пера в кипящее масло, и если при этом перо свернется в трубочку, то это может служить признаком, что масло достаточно сварилось, иначе перо не согнется.

Во время варки олифы весьма возможны случаи воспламенения масла. Тогда котел необходимо немедленно накрыть металлической крышкой, но отнюдь не заливать горящее масло водою, что может быть причиною опасного взрыва. Перед тем, как сделать олифу из подсолнечного масла, нужно изучить все технологии и правила безопасности.

Надо вообще заметить, что варки олифы домашним способом следует избегать, качество полученного продукта оказывается не всегда удовлетворительным. Вот почему нет никакого расчета готовить его дома, а лучше приобретать олифу готовой. Покупая масло от солидных фирм, специально занимающихся варкою в крупных размерах, в специально приготовленных для того аппаратах и приборах, можно вполне гарантированно получить однородный продукт хорошего качества, что особенно необходимо при производстве малярных работ.

В некоторых случаях можно сделать олифу из масла холодным путем, прибавляя к сырому маслу от 3 до 5% малярного сиккатива.

5 Помещения

5.1 Требования

5.1.1 Общие положенияПомещения не должны находиться:- на путях эвакуации, где они будут создавать препятствия;- в зонах, подверженных риску затопления.Размеры помещения для установки оборудования и распределительных устройств должны быть выбраны исходя из объемов, необходимых для размещения кабелей и оборудования на текущем и последующих этапах.

5.1.2 Помещения и структуры вне зданийДоступ к кабелепроводам между зданиями осуществляется благодаря устройству помещений и структур, которые включают в себя монтажные колодцы, сервисные лючки и телекоммуникационные шкафы. По сравнению с сервисными лючками монтажные колодцы являются предпочтительными, так как они обеспечивают большую гибкость и расширение существующей кабельной инфраструктуры.

Помещения и структуры должны минимизировать риск их физического повреждения в случае доступа посторонних.Кабельные входы в помещения и структуры должны:- быть снабжены необходимыми кабельными суппортами во избежание заломов кабеля в месте входа;- предоставлять необходимую защиту от вытяжения кабеля, если это не сделано с помощью отдельных приспособлений.

Материал, используемый для устройства помещений и структур, не должен ухудшать свои свойства под воздействием солнечного света. Монтажные колодцы должны:- быть спроектированы таким образом, чтобы поддерживать требуемый минимальный радиус сгибания;- при необходимости иметь соответствующую арматуру для крепежа ограждения.

При монтаже и функционировании не должны превышаться предельные нагрузки:- на помещения и структуры;- на оборудование, установленное в помещениях и структурах.

5.1.3 Обустройство входа в зданиеДолжны быть приняты необходимые меры по изоляции кабелепроводов, с тем чтобы предотвратить попадание воды.

5.1.4 Помещения для распределительного оборудованияПомещения для распределительного оборудования должны быть снабжены входом шириной не менее 0,9 м и высотой не менее 2 м.Помещения, в которых кабели распределяются по шкафам и стойкам, использующие прокладку кабелепроводов под полом, должны иметь напольное покрытие, приподнятое не менее чем на 0,2 м.

Примечание — Высота помещений, в которых имеются кабелепроводы, расположенные под потолком, определяются высотой монтируемых там шкафов и стоек.Если требуется доступ внутрь стоек и шкафов, то должна быть обеспечена освещенность не менее 500 лк в горизонтальной плоскости и 200 лк в вертикальной плоскости на уровне 1 м от пола непосредственно перед фронтальной поверхностью (при необходимости — задней поверхности) стойки или шкафа.

5.1.5 Ограждения, содержащие распределительное оборудованиеТам, где ограждения предназначены для размещения активного оборудования наряду с распределительным:- должны поддерживаться температура и влажность, обеспечивающие продолжительную работу оборудования;- должны иметься подходящие источники питания.

5.2 Рекомендации

5.2.1 Общие положенияПомещения должны быть расположены в центре обслуживаемой ими области.Для предотвращения попадания пыли и других загрязнений внутрь должны использоваться, включая соответствующие фильтры, системы, создающие избыточное давление.Любые водонесущие трубы, проходящие через помещение, должны быть расположены в стороне от кабелей и оборудования и не находиться непосредственно над ними.

Снабжение электрической, а при необходимости и иной, энергией должно быть достаточным для функционирования оборудования слаботочных систем, находящихся в помещении.

5.2.2 Помещения и структуры вне зданийПо сравнению с сервисными лючками монтажные колодцы являются предпочтительными, так как они обеспечивают большую гибкость и расширение существующей кабельной инфраструктуры. Телекоммуникационные шкафы должны иметь:- адекватную физическую защиту (например, посредством антивандального исполнения или выбора места);- адекватную безопасность (например, посредством использования замков).

5.2.3 Помещения для распределительного оборудованияПотолок, стены и пол должны быть выбраны и обработаны так, чтобы минимизировать образование пыли.Должна быть рассмотрена возможность покрытия пола антистатическим материалом.Помещения, в которых кабели распределяются по шкафам и стойкам, использующие прокладку кабелепроводов под полом, должны иметь напольное покрытие, приподнятое не менее чем на 0,2 м.

Высота потолков должна быть не менее 3 м, с тем чтобы сделать возможным монтаж:- наиболее высоких коммуникационных шкафов и стоек;- высоко расположенных или монтируемых под потолком кабелепроводных систем.Для обеспечения дополнительного пространства для монтажа и обслуживания, минимальные размеры помещения должны составлять 33 м.

При количестве розеток в распределительном оборудовании до 500 минимальные размеры помещения должны составлять 3,2 м длины 3 м ширины. При количестве розеток в распределительном оборудовании более 500 минимальные размеры помещения (по длине либо ширине) должны быть увеличены на 1,6 м на каждую дополнительную группу до 500 розеток.

Библиография

Электронный текст документаподготовлен АО «Кодекс» и сверен по:официальное издание

М.: Стандартинформ, 2016

Цементин – более дешевый продукт

Дороговизна малярной олифы побудила изыскать средства для замены ее более дешевым продуктом.

После многочисленных опытов, основанных на изучении свойств масел, а также и препаратов, предлагаемых за границей, удалось приготовить состав под названием цементин, достоинство которого вполне определилось в течение последних десятилетий.

Цементин представляет жидкость консистенции обыкновенной малярной олифы, светло-палевого цвета, что делает его удобным для грунтовки под разные цвета масляной и клеевой краски по дереву, кирпичу, цементу, штукатурке, а также в виде самостоятельной краски для недорогих хозяйственных окрасок. Особенно он рекомендуется для грунтовки свежего (нового) дерева, как например, фасадов, крыш, заборов и других деревянных сооружений.

При дешевых работах обыкновенно бывает совершенно достаточно однократной окраски масляной краской, чтобы получить ровную и блестящую поверхность.
