Устройство кровли из гибкой мягкой черепицы

Особенности и этапы монтажа

Каждый производитель предлагает собственные требования, предъявляемые к материалу кровли. Но некоторые условия должны соблюдаться в любом случае. Сюда относится необходимость создания дополнительных изоляционных слоев, а также погодные условия. Монтаж гибкой битумной черепицы должен осуществляться при температуре воздуха выше 5 градусов.

При низкой температуре материал становится хрупким и жестким, поэтому при малейшем изгибании черепица ломается. Наша фирма может произвести монтаж мягкой черепицы при неясной прохладной погоде. В этом случае используются строительные фены для нагревания материала и активации клея. В зимнее время может быть создан временный купол из полиэтилена. Плюсовая температура достигается за счет включения тепловых пушек.

https://www.youtube.com/watch?v=Es0lq31FeRM

Для создания долговечного покрытия важно придерживаться определенного порядка выполнения всех работ. Монтаж гибкой черепицы подразделяется на следующие этапы:

  • Подготовка ровного основания;
  • Создание специального подкладочного слоя;
  • Установка планок;
  • Монтаж кровли;
  • Обустройство ендовы и конька;
  • Установка дополнительных элементов крыши.

Наименование

единица

измер.

Цена,

рублей..

1Стомость монтажа гибкой черепицы:м2350-380
2Укладка подкладочного коврам260
3Устройство сплошного основания (OSB-3, фанера)м2120-150
4Монтаж доборных элементов (капельники, торцевые)п/м100-120

Стоимость монтажа гибкой черепицы зависит от сложности строения, площади кровли, высоты здания и выбранного материала. Всю интересующую информацию вы можете узнать у консультантов фирмы по телефону 8 (926) 082 9018.

 монтаж мягкой черепицы (под ключ) монтаж кровли Катепал монтаж гибкой черепицы шинглас

 монтаж гибкой черепицы драконий зуб Гибкая черепица Shinglasмягкая черепица соты

 Монтаж мягкой черепицы с водостоком кровельные работы мягкая кровля мягкая черепица shinglas

Монтаж гибкой черепицы требует наличия ровного и сплошного основания, поэтому поверх имеющегося пирога укладывается шпунтованная доска или листы OSB. Если используется листовой материал, то необходимо оставлять деформационный шов. Это позволит предотвратить коррозию покрытия при расширении древесины от нагревания.

Для циркуляции воздуха в кровельном пироге следует монтировать вентиляционные отверстия в нижней части покрытия, а на коньке создавать установить еровельные аэраторы или вентилируемый конёк.

Битумная, или гибкая черепица появилась на отечественном рынке относительно недавно. Иное название – гонт. Родиной ее считается Америка, откуда материал распространился в Европу, а затем – в Россию. Популярность гибкой черепицы обусловлена ее эксплуатационными свойствами и долгим периодом эксплуатации. Битумная черепица сочетает в себе особенности мягких рулонных материалов для кровли и свойства черепицы.

Форма выпуска – эластичные горизонтальные пластины, называемые гонтами. Они имеют характерный рисунок, длина в среднем – 1 м, ширина – 30-35 см. Такая кровля имитирует керамическую черепицу, щепу, дранку, сланцевые покрытия.

Материал обладает множеством преимуществ, но все они в полной мере раскроются только при соблюдении технологий монтажа.

Пластичность материала позволяет легко и с минимумом отходов монтировать его на сложные и куполообразные крыши. Важный момент – ее уклон должен составлять не менее 11-12 градусов, то есть на плоской крыше битумная черепица не применяется. А вот на крыши с отрицательным углом наклона относительно горизонта такие пластины могут монтироваться. При соблюдении требования к углу наклона кровли эластичная черепица может применяться для оформления не только домов, но и офисных, промышленных предприятий, а также объектов общественного назначения.

Для монтажа гибкой черепицы зима – не лучшее время, ведь согласно рекомендациям производителей, этот материал нельзя укладывать при температуре ниже 5 град. С. Дело в том, что гонт (лист с 3-4 «черепичками») крепится к деревянному основанию при помощи, как гвоздей, так и самоклеющегося слоя, который имеется на обратной стороне гонта.

Чтобы намертво склеить гонт с основанием и гонтами соседних рядов, обеспечивая герметичность покрытия, необходимы солнечные лучи, которые постепенно «растапливают» самоклеющийся слой. А солнца зимой, увы, не хватает. К тому же на морозе гонты становятся хрупкими, что не позволяет, к примеру, монтировать черепицу с перехлестом – на коньки и хребты.

В последние годы многие производители мягкой черепицы начали дополнять свои инструкции по монтажу гипотетической возможностью монтировать мягкую черепицу при температуре ниже, чем 5 град.С и даже ниже 0 град. при выполнении определенных условий, а предлагается нагревать битумную черепицу строительным феном при укладке. Однако эти дополнения больше рассчитаны на простых покупателей гибкой черепицы и отражают желание производителей повысить продажи своей продукции в зимнее время. Опыт строительного отдела нашей компании (более 300 построенных кровель) в укладке гибкой черепицы при температуре от нуля и ниже –  отрицательный. При нагревании битумного основания черепицы феном при морозе происходит «стекание» битума в отдельных местах, толщина черепицы неравномерно меняется,  сама черепица растрескивается, что отнюдь не способствует герметичному прилеганию гонтов черепицы к основанию кровли. Устройство кровли из гибкой мягкой черепицы
Устройство кровли из гибкой мягкой черепицыПоэтому, в минусовую температуру можно выполнять подготовительные работы для мягкой кровли – монтировать стропильную систему, сплошной деревянный настил, утеплитель, паро- и гидроизоляцию. Весной же, не теряя времени, укладывать гибкую черепицу.
При  крайней необходимости можно смонтировать мягкую кровлю и в мороз. Для этого поверх крыши строят деревянную или металлическую конструкцию, укрытую специальной для строительных лесов шумопылезащитной плёнкой или полиэтиленовой пленкой (так называемый «тепляк»). Изнутри «вторая крыша» обогревается электрическими или дизельными тепловыми пушками, в результате чего достигается необходимая плюсовая температура.   Однако и в этом случае качество кровельных работ по гибкой черепице будет ниже, чем традиционная укладка при естественной плюсовой температуре.

Стоит добавить, что «тепляк» более целесообразен, когда накрывают весь дом, тогда он дает возможность вести не только кровельные, но и, например, штукатурные работы на фасаде, для которых также нужно тепло. «Тепляк» – это непростое инженерное сооружение: он должен быть устойчив к ветровым и снеговым нагрузкам, а также удобен для перемещения людей и стройматериалов внутри него, соответственно поставить его можно только на крыше большой площади.

Область применения гибкой черепицы KATEPAL RUFLEX и других производителей:
минимальный уклон кровли, при котором допускается использование любой гибкой черепицы — 1:5 (11,3 градуса).
Устройство кровли из гибкой мягкой черепицы

Устройство кровли КАТЕПАЛ KATEPAL , как и любой другой кровли из мягкой черепицы, начинается с подготовки основания. В качестве основания под мягкую черепицу применяют материал со сплошной ровной поверхностью, к которому возможно крепление гвоздями. В качестве основания может быть использована ОСП (OSB) плита, влагостойкая фанера или шпунтованная, обрезная доска.

Влажность материала для основания не должна превышать 20% от сухого веса. Стыки досок нужно располагать на места опор, и длина досок должна быть не менее двух пролетов между опорами. Необходимо учесть расширение досок, вызываемое колебанием влажности и температуры, оставив достаточный зазор между досками.

Толщина доски и фанеры при разной величине шага стропил (определяется проектным расчётом) при снеговой нагрузке 1,8 kН/м.кв., точечной нагрузке 1,0 kН

 Шаг стропилТолщина доски Толщина фанеры
 (мм)(мм) (мм)
 60020 12
 90023 18
 120030 21

2) Устройство вентиляционного зазораВоздушный зазор должен быть достаточно большим (не менее 50 мм), вытяжное отверстие располагают как можно выше, а отверстия для притока воздуха, соответственно, в нижней части кровли.

Вентиляция необходима  для:

  • отвода влажности от утеплителя, обрешетки и кровельного материала
  • уменьшение образования льда и сосулек на кровле в зимнее время
  • уменьшения температуры внутри конструкции крыши летом.

Помните, правильно выполненная вентиляция является залогом длительного срока службы кровли!

Устройство кровли из гибкой мягкой черепицы

3) Монтаж подкладочного слоя (ковра)В качестве укрепляющего подкладочного слоя под гибкую черепицу КАТЕПАЛ используют рулонный кровельный материал Ruflex K-EL 60/2200 или другой рулонный кровельный изоляционный материал из линейки производителя по всей площади кровли. Подкладочный слой монтируется по направлению снизу-вверх параллельно карнизному свесу кровли с нахлестом не менее 10 см, , края фиксируются гвоздями с интервалом 20 см, швы герметизируются клеем K-36 (рис. 3).

Устройство кровли из гибкой мягкой черепицы
Рис. 3

При уклоне кровли более 1:3 (18 град) возможна укладка подкладочного материала только на коньки кровли, в ендовы, на карнизные свесы и в торцевые части кровли, в местах проходок через кровлю (вокруг печных труб, в местах примыканий кровли к вертикальным стенам, вокруг мансардных окон) (рис. 4).

Устройство кровли из гибкой мягкой черепицы
Рис. 4

Примечание: В зависимости от способа крепления водосточной системы может возникнуть необходимость в монтаже кронштейнов для укладки подкладочного слоя.

крыша из гибкой черепицы

4) Монтаж металлических карнизных планок Для защиты края обрешётки на карнизных свесах от дождевой влаги поверх подкладочного ковра смонтируйте металлические карнизные планки (капельники) с нахлестом min 2 см. Прибивают их зигзагообразно кровельными гвоздями с шагом 100 мм (рис. 5).

Устройство кровли из гибкой мягкой черепицы
Рис. 5

5) Монтаж металлических фронтонных планокДля защиты края обрешётки на торцевых частях кровли монтируются фронтонные планки с нахлестом min 2 см. Прибивают их зигзагообразно кровельными гвоздями с шагом 100 мм (рис. 6).

Устройство кровли из гибкой мягкой черепицы
Рис. 6

6) Монтаж ендового ковраДля повышения водонепроницаемости в ендовах поверх подкладочного слоя укладывается ендовый ковер SUPER PINTARI, соответствующий цвету кровельной черепицы. Края фиксируются кровельными гвоздями с интервалом 100 мм (рис. 7). У других производителей гибкой черепицы он имеет другие названия.

Устройство кровли из гибкой мягкой черепицы
Рис. 7

Технические характеристики

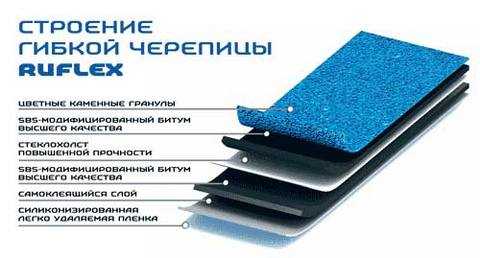

Мягкая кровля представляет собой многослойный «пирог», включающий следующие материалы:

  • Декоративный слой (он же верхний) представляет собой базальтовый гранулят или минеральную сланцевую крошку. Назначение этого слоя – защита покрытия, а также обеспечение его оттенка.
  • Битумный слой с входящими в него добавками полимера, который обеспечивает гибкость и сохранение формы материала при деформациях.
  • Основа, представленная пропитанным битумом войлоком или стеклохолстом. Отвечает за прочность материала.
  • Еще один битумно-полимерный слой.
  • Следующий слой битума с полимерами, на который клеится защитная полиэтиленовая пленка.
  • Прозрачная пленка из полиэтилена, являющаяся самоклеящейся.

В основе битума для материала – высококачественная нефть с модификаторами и добавками. Она отличается длительным сроком эксплуатации, пожарной безопасностью.

В качестве добавок применяют:

  • Атактический полипропилен (сокращенно – АПП), обладающий способностью выдерживать температуру до 120С. А вот морозостойкость материала невысокая, именно поэтому он рекомендован к использованию в регионах с жарким климатом.
  • Термопласт (в технической документации обозначаемый как стирол-бутадиен-стирол, или СБС), он же каучук. Характеризуется морозостойкостью и способностью выдерживать температурные перепады.

Для монтажа в отечественных климатических условиях применяют черепицу с битумом СБС. Причем выбирать следует СБС-модифицированный или обогащенный кислородом вариант. Первый более эластичный, а потому дорогой. Второй подешевле, но в целом не уступает СБС-модифицированному.

В целом, строение черепицы близко конструкции рулонных кровельных материалов. Тогда почему бы не использовать последние, вместо того, чтобы крепить аналогичные, но более мелкие детали? Однако укладка черепицы позволяет создать тот или иной эффект, добиться более привлекательного дизайна крыши. Немаловажно, что при повреждении единичного элемента достаточно будет заменить только его, не прибегая к демонтажу всего рулона.

Мягкая черепица имеет определенные технические свойства.

  • Пластичность, гибкость, что позволяет материалу не деформироваться при морозах и легко восстанавливать форму.
  • Долгий период эксплуатации – от 10 до 60 лет, что обусловлено не подверженностью стеклохолста и битума воздействию коррозии. Кстати, на практике, срок службы может быть и выше, а некоторые авторитетные европейские компании дают пожизненную гарантию на свою продукцию.
  • Сохранение свойств и привлекательного внешнего вида при температуре -50… 110С.
  • Стойкость к воздействию факторов внешней среды: осадков, шквалистого ветра, УФ-лучей.
  • Высокие показатели звуко- и теплоизоляции.
  • Вес черепицы зависит от ее вида и может колебаться в пределах 5-20 кг/м кВ.
  • Водопоглощение – не более 2% (согласно ГОСТу).
  • Пожаробезопасность материала благодаря наличию в верхнем слое материала каменных гранул.
  • Противолавинность, то есть способность черепицы задерживать большой объем снега, скапливающийся на крыше. В отличие от металлочерепицы, гибкие модели не нуждаются в установке специальных уловителей.
  • Возможность использования только на кровле, скат которой имеет не менее 12 градусов. При этом потребуется также применение планки примыкания, а также карнизных и торцевых. Планка примыкания защищает стропила от попадания влаги.

Применение при устройстве гибкой кровли полимерно-битумных технологий позволило разработать изделие с высокими показателями эластичности, способное сохранять свои свойства при значительных минусовых температурах. При этом в продажу битумная черепица поступает в виде заготовок строго фиксированной формы (гонтов), определяющих внешний вид кровли и её эстетичность.

Гонт – это пластина метровой длины, имеющая ширину порядка 30-35 см и отличающаяся характерным рельефным рисунком (фото справа). Большой выбор форм и размеров сборных заготовок позволяет придать кровле дома любой востребованный заказчиком вид.

Кроме того, покрытие из такого материала способно имитировать различные виды популярных кровель, включая имитацию «под дерево» или «под керамическую черепицу». Получаемое при этом битумное покрытие по своим прочностным показателям ничуть не уступает объектам имитации.

Основной слой материала —  стекловолокно, оно во время изготовления пропитывается битумом. Для усиления долговечности используется исключительно модифицированный битум. У него в разы увеличиваются эксплуатационные свойства, что дает возможность сохранять эластичную гибкость при температурах в минус и вязкость при температурах в плюс.

Преимущества

  •   Совершенная герметичность — это свойство позволяет скрыть недостатки, возникшие как при проектировании, так и образовавшиеся в процессе использования.
  •  Стойка к влаге, имеет высокие звукоизоляционные свойства, теплоизоляционные параметры.
  •  Такой тип не подвержен гниению, коррозии, солнечному выгоранию и образованию вредных микроорганизмов.
  •  Простота монтажа – монтирование не требует  сложных и узкоспециализированных познаний и специальных инструментов, при монтаже вполне хватит базовых понятий о материале.
  •  Довольно легкая по весу, потому ее монтаж на крышу  не требует усиления кровельной конструкции, она подходит для большинства видов зданий, как капитальных, так и быстровозводимых.
  •  Битумная черепица используется в обширных температурных интервалах (от-55 °С до 120°С) и совершенно не боится критических температурных скачков.
  •  При повреждениях легко ремонтировать, поскольку пластины — материал взаимозаменяемый.

Мягкая черепица  останется красивой и привлекательной долгие годы, срок службы ее будет длительным и надежным.

Размеры

В отличие от прочих видов кровельной черепицы, гибкая имеет стандартные размеры, что очень удобно. Ее длина составляет 100 см, ширина – 30 см (в редких случая – 35 см). Один из ее концов имеет фигурный вырез. Толщина материала – 3 мм. В зависимости от вида черепицы изменяется ее вес. Так, однослойная черепица имеет вес, равный 5-8 кг на м2. Многослойная черепица – в среднем, 25-30 кг/м2.

Согласно ГОСТу, масса битума в черепице должна составлять не менее 0,8 кг/м2 и не более 1,8 кг/м2. Как правило, черепица канадского и американского производства в полной мере отвечает указанным требованиям.

Монтаж подкладочного слоя

Дополнительная мембрана необходима для надежной защиты от проникновения влаги. При уклоне крыши от 12 до 30 градусов гидроизоляционный слой укладывается по всей площади, а при скате более 30 градусов пленка нужна в местах вероятного скопления снега, воды или льда. Этими местами является ендова, конек, сопряжение кровли с печными трубами и вентиляционными люками.

Подкладочный слой формируется из нескольких мембран, которые отличаются условиями монтажа. Весь процесс состоит из трех этапов:

  • Нижний слой представляет собой композитный материал, состоящий из полимерной мембраны и битумного раствора. Самоклеящаяся поверхность позволяет закрепить слой без дополнительных деталей;
  • Следующим этапом будет создание гидроизоляционного покрытия. Для этого на поверхность разливается мастика, и укладывается полиэстер. Для надежности материал прибивают гвоздями с широкими шляпками;
  • В заключение производится укладка подкладочного слоя с применением рулонного материала.
  • Стеклохолст или стекловолокно – основа черепицы у разных производителей.
  • Высококачественный модифицированный битум – клеевой слой обеспечивает абсолютную герметичность покрытия.
  • Силиконовая пленка – обеспечивает защиту клеевого слоя.
  • Посыпка из каменных гранул (базальтовая или сланцевая крошка) – обеспечивает защиту плитки и придает ей определенную расцветку.

Мягкая кровля различных производителей выпускается в более чем 50 цветовых решениях: от создающего эффект традиционной керамической черепицы красного цвета до оттенков, имитирующих заросшие мхом и лишайником поверхности. Большое разнообразие цветов и форм материала позволяет легко подобрать гибкую черепицу к любой отделке фасада: камню, дереву, кирпичу и штукатурке.

Подкладочный ковер изготовлен из битума, модифицированного синтетическим каучуком. Бывает разного качества (от супер эконом класса до премиум), в том числе и самоклеющийся. Эта продукция имеет разную толщину и сроки службы от 5 до 40 лет. Подкладочный ковер применяется в ендовах, на коньковых и карнизных свесах, на торцевых частях крыши (боковых карнизах) для дополнительного усиления наиболее нагруженных мест кровли.

Если уклон крыши менее 18 (1:3), то подкладочный ковер лучше применять по всей площади кровли. Это обусловлено необходимостью усиления узлов кровли для обеспечения гарантированной многолетней службы. В этом случае площадь заготовленного для работ подкладочного ковра должна быть в 1.15 раз больше площади кровли.

На сегодняшний день как зарубежные, так и российские производители выпускают несколько видов подкладочных ковров в разных ценовых категориях, кардинально отличающимися техническими характеристиками и сроками эксплуатации. Возможно использование подкладочного ковра от одного производителя, а самой кровельной черепицы от другого производителя.

  • Метод установки: гвозди, битумный клей;
  • Номинальный вес: от 2,2 кг/кв.м;
  • Номинальная толщина: от 2 мм;
  • Размер рулона: 15м х 1м, 25м х 1м;
  • Основа: стеклохолст;
  • Тип битума: SBS-эластомернобитум;
  • Верхний слой: Мелкий песок;
  • Нижний слой: Мелкий песок;
 подкладочный ковер

Цвета

Несмотря на многообразие цветовых вариантов, битумная черепица может выполняться в одном из 2 цветов:

  • монохромная (сочетает несколько оттенков в пределах одной гаммы);
  • мультихромная (черепица включает разные оттенки и их производные).

Финские и американские марки черепицы, представленные на отечественном рынке, в основном, используют монохромное окрашивание. Лидером в области стильного и многообразного дизайна черепицы является бренд «Тегола». Популярностью пользуется двухцветная новинка – двухслойная панель с 3D-эффектом. Таким образом оформляются обычно плитки под дранку. Монохромная плитка дешевле мультихромной.

Средиземноморские нотки в экстерьер внесет монтаж черепицы серовато-коричневого оттенка с вкраплениями зеленого и красноватого цвета. Дорого и необычно смотрится черепица цвета индиго, словно окутывающая строение сиренево-фиолетовой дымкой. Лучше всего использовать ее на невысоких домах со сложной формой крыши в форме множества треугольников.

Любителям деревенских стилей следует присмотреться к материалу в серых оттенках, имитирующем каменные поверхности, а также к древесного цвета покрытиям под дранку. Первый поможет переместиться в европейскую «деревню», второй – воссоздать атмосферу традиционного русского дома или альпийского шале.

Для строений в классическом стиле рекомендуется приобретать красно-коричневую черепицу, а также сероватые оттенки, характерные для горной гряды.

Заключительные работы

После укладки всей битумной черепицы осуществляется обустройство крыши. Для закрытия зазоров на коньке используются специальные детали, которые изгибаются после нагревания термофеном и крепятся при помощи гвоздей. Заключительным этапом будет монтаж антенных выходов, воздушных аэраторов, оригинального вентиляционного конька, фартуков для труб и примыкающих стен, а также снегозадерживающих конструкций.

Стоимость монтажа гибкой черепицы зависит от сложности строения, площади кровли, высоты здания и выбранного материала. Всю интересующую информацию вы можете узнать у консультантов фирмы.

Типовые узлы и схемы монтажа, рекомендуемые при устройстве кровли из гибкой черепицы (пример Тегола).

Устройство кровли из гибкой мягкой черепицы

Основой для мягкой черепицы служит стружечно-ориентированная плита, фанера, устойчивая к влаге или доски. Выбирая доски, нужно внимательно подобрать качественный материал. Лучшим вариантом станет применение строганой шпунтованной доски. Если ее толщина равна 2 сантиметрам, то стропильный шаг должен составлять 6 метров.

При толщине в 2,5 – 3 сантиметра шаг может равняться 1,2 метра. Минимальной толщиной фанеры является расстояние в 1,2 сантиметра (стропильный шаг – 6 метров), при толщине в 2 сантиметра шаг стропил – 1,2 метра. Так или иначе, стыковые места материала должны соответствовать стропильным ногам. Работая с таким материалом, как гибкая черепица монтаж основания для нее рекомендуется обработать антисептиком. Важно чтобы используемые во время укладки доски обязательно были сухими. Покрытие основы при этом должно быть жестким и ровным.

  • подкладочный ковер, который может быть представлен любым битумным рулонным материалом при условии, если крыша из гибкой черепицы является новой. Для старой кровли можно применять и уже бывший в использовании рубероид;
  • ендовый ковер, роль которого выполняет битумный материал с применением полимеров, необходимый для защиты от влаги примыканий к стенам и труб вентиляции.
  • кровельный герметик или мастика;
  • строительный термофен;
  • нож для разрезания материала;
  • три вида гвоздей: обычные, кровельные и оцинкованные;
  • строительные планки, требующиеся для обработки примыканий, карниза и фронта.
  1. Изначально с внутренней стороны кровли необходимо закрепить пароизоляционную пленку. Материал крепится к стропильным ногам при помощи гвоздей, а к торцам – деревянными планками. Пленочные полосы соединяются при помощи скотча.
  2. После этого уже с внешней стороны нужно уложить утеплитель, для фиксации которого принято использовать деревянные бруски.
  3. На утеплитель укладывается пленка, защищающая кровлю от ветра. Для ее крепежа применяют контр-брус, к которому и нужно будет прибивать обрешетку.
  4. Уже после этого укладываются доски, стружечно-ориентированная плита или фанера. Закрепляют материал с помощью гвоздей, оснащенных широкой шляпкой, или саморезами.

Расход кровельного материала

Шинглас

Гибкая черепица SHINGLAS отличается от аналогичной продукции других российских производителей широким ассортиментом цветов и форм нарезки. В настоящее время на отечественном рынке представлено около 50 различных моделей гибкой черепицы Шинглас.

Самоклеящиеся подкладочные материалы:

  • ANDEREP ULTRA – самоклеящийся подкладочный ковер повышенной прочности. Высокая надежность материала достигается за счет прочной полиэфирной основы и высококачественного битумно-полимерного вяжущего. Верхний защитный слой подкладочного ковра выполнен из мелкозернистой песчаной посыпки.
  • ANDEREP BARRIER – безосновный самоклеящийся материал. В качестве верхнего защитного слоя используется толстая армирующая пленка. Отсутствие основы позволяет сохранять целостность гидроизоляционного материала в случае деформации основания.

Подкладочные материалы с механической фиксацией:

  • ANDEREP PROF – имеет прочную полиэфирную основу и нескользящее верхнее покрытие из полипропилена. Благодаря специальной битумно-полимерной смеси материал может “самозалечиваться”, то есть сохраняет герметичность в местах вхождения гвоздей.
  • ANDEREP GL – подкладочный материал с двусторонней защитой полимерной смеси слоями мелкозернистой песчаной посыпки.

Ендовный ковер ТехноНИКОЛЬ представляет собой рулонный битумно-полимерный материал. Производится на основе полиэстера, имеет защитное покрытие из крупнозернистого базальтового гранулята. Используется в качестве гидроизоляционного слоя в ендовах и местах, которые подвергаются наибольшим нагрузкам.

Металлические элементы со специальным защитным (антикоррозийным) покрытием.

Кровельные гвозди

Используются специальные гальванизированные гвозди. Диаметр ножки гвоздя – от 3 мм, шляпки – от 9 мм, длина – 25-30 мм.

Битумно-полимерная мастика для приклеивания гибкой черепицы и других материалов на битумной основе к различным поверхностям.

Элементы для оборудования необходимого количества приточно-вытяжных отверстий, обеспечивающих подкровельную вентиляцию.

Черепица. В каждой упаковке мягкой кровли Шинглас серий “Кантри” и “Джаз” содержится количество черепицы, достаточное для укрытия 2 м2 кровли (с учетом нахлестов). В упаковках гибкой черепицы Shinglas – на 3 м2 кровли. Расчет количества материала следует производить с учетом коэффициента, величина которого зависит от сложности кровли.

Отходность битумной черепицы с формами нарезки “Аккорд”, “Соната”, “Драконий зуб” вместе с коньково-карнизной черепицей составляет до 5%. Для остальной черепицы при расчете количества материала следует учитывать отходность на уровне 10-15% (включая расход на стартовую полосу, коньки и ребра кровли).

Кровельные гвозди. Необходимое количество кровельных гвоздей определяют из расчета примерно 80 г на 1 м2 кровли.

На ендовый ковер расходуется 400 г мастики на 1 м. п., на торцевые части – 100 г на 1 м. п., на герметизацию примыканий – около 750 г на 1 м. п. Не следует разбавлять мастику растворителями и наносить ее слоем толще 1 мм, это может привести к подтекам и вздутиям материала.

Плюсы и минусы мягкой черепицы обусловлены особенностями ее производства.

Материал имеет следующие очевидные преимущества:

  • экономичность (количество отходов – не более 5%);
  • продолжительный период эксплуатации (в среднем, покрытие служит 20-50 лет);
  • возможность использовать в разных климатических зонах (главное – подобрать подходящую модификацию для конкретного климатического региона);
  • диэлектрическая способность, то есть кровля, оформленная гибкой черепицей, не притягивает к себе грома и молнии;
  • экономия на дополнительном утеплении здания благодаря высоким теплоизоляционным показателям черепицы;
  • тишина в доме во время ветра и дождя благодаря достойным показателям звукоизоляции материала. Это, кстати, один из секретов ее популярности у владельцев строений с мансардой;
  • стойкость к коррозии, биостойкость, устойчивость к воздействию химических реагентов;
  • отсутствие «парусности», характерной для листовых материалов для кровли, шифера, ондулина, поэтому черепице не страшны сильные порывы ветра;
  • надежность крепления благодаря использованию гвоздей и наличию самоклеящегося слоя на черепице;
  • подходит для крыш нестандартных конфигураций;
  • легко монтируется, поскольку имеет компактные размеры;
  • позволяет претворить в жизнь разнообразные дизайнерские замыслы, поскольку имеет множество форм и оттенков;
  • более низкая стоимость по сравнению с ценой керамической черепицы и некоторых других ее видов.

Недостатком являются серьезные требования к рабочему основанию. Поскольку материал гибкий, обрешетка не подойдет, требуется сплошное основание. Оно может быть смонтировано из OSB, фанеры или доски. Последняя используется нечасто ввиду высокой стоимости. Фанера, в свою очередь, не может похвастаться высокими эксплуатационными характеристиками. В связи с этим наиболее распространенный вариант – основание из OSB. На сплошное основание крепится слой гидроизоляции.

Кроме того, битумная черепица не может использоваться на крышах, уклон которых не менее 12 градусов. При уклоне крыши в 12-18 градусов требуется дополнительная гидроизоляция в точках стыка обрешетки, ребер кровли.

При близком расположении со строением водоемоввозможно зарастание кровли мхом. Кроме того, шероховатая поверхность притягивает загрязнения, поэтому битумную черепицу необходимо регулярно очищать. Чистить мягкую кровлю можно веником, желательно в прохладную погоду в обуви на мягкой подошве. Недопустимо ходить по крыше в жаркое время года.

Способы монтажа гибкой черепицы

Устройство кровли из гибкой мягкой черепицы

УЗЕЛ 1

Укладка начального ряда гибкой черепицы

1 – усеченный начальный ряд черепицы;

2 – первый видимый ряд черепицы;

3 – карнизный металлический фартук/ водосточный желоб
(устанавливается с выносом ~ 3 см);

4 – битумная мастика;

5 – гидроизоляционная мембрана
(нахлест поперечный — 200 мм, продольный — 100 мм);

6 – термоадгезивные самоклеящиеся битумные точки;

7– фиксирующий гвоздь;

8 – зона нахлеста гидроизоляции;

9 – основание под черепицу:
ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм.

Примечания:

1. Усеченный начальный ряд черепицы фиксируется по нижнему краю битумной мастикой, по верхней кромке — 4 гвоздями (ось гвоздей на 5 см ниже верхнего края полосы).

2. Конкретные рекомендации по монтажу гидроизоляционной мембраны и черепицы приведены на стр. 47.

УЗЕЛ 2

Укладка ендовы – способ «Подрез»

1 – гидроизоляционная мембрана;
2 – основание под черепицу:
ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм;
3 – фиксирующий гвоздь;
4 – битумная мастика;
5 – линия подреза черепицы.


Примечания:

1. В качестве защитного подкладочного слоя применяется гидроизоляционная мембрана шириной 1 м (по 50 см в каждую сторону от оси ендовы).
2. Конкретные рекомендации по монтажу гидроизоляционной мембраны и черепицы приведены на стр. 47.

Укладка ендовы – способ «Косичка»

1 – гидроизоляционная мембрана;
2 – основание под черепицу:
ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм;
3 – фиксирующий гвоздь;
4 – битумная мастика.

Примечания:

1. Этот способ укладки ендовы применяется при равенстве уклонов скатов, образующих ендову.
2. В качестве защитного подкладочного слоя применяется гидроизоляционная мембрана шириной 1 м (по 50 см в каждую сторону от оси ендовы).
3. Конкретные рекомендации по монтажу гидроизоляционной мембраны и черепицы приведены на стр. 47.

Устройство кровли из гибкой мягкой черепицы

УЗЕЛ 2 Б

Укладка ендовы – способ «Двойное плетение»

1 – доска (ширина 20–25 см);
2 – гидроизоляционная мембрана;
3 – основание под черепицу:
ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) от 9 мм;
4 – фиксирующий гвоздь;
5 – битумная мастика;
6 – одинарный основной элемент;
7 – двойной основной элемент.

Примечания:

1. Этот способ укладки ендовы применяется при равенстве уклонов скатов, образующих ендову.
2. При выполнении ендовы этим способом укладки рекомендуется сравнивать угол с помощью доски.
3. В качестве защитного подкладочного слоя применяется гидроизоляционная мембрана шириной 1 м (по 50 см в каждую сторону от оси ендовы).
4. Конкретные рекомендации по монтажу гидроизоляционной мембраны и черепицы приведены на стр. 47.

УЗЕЛ 2 В

Укладка ендовы с применением «Сейфити Колор»

1 – гидроизоляционная мембрана «Сейфити Колор» с гранулированным защитным слоем;
2 – основание под черепицу:
ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) от 9 мм;
3 – фиксирующий гвоздь;
4 – битумная мастика;
5 – линия подреза черепицы.


Примечания:

1. В качестве защитного подкладочного слоя применяется гидроизоляционная мембрана шириной 1 м (по 50 см в каждую сторону от оси ендовы);
2. Конкретные рекомендации по монтажу гидроизоляционной мембраны и черепицы приведены на стр. 47.

Монтаж гибкой черепицы

УЗЕЛ 3

Укладка конька

1 – последний ряд черепицы (доводится до линии конька, выступающая часть перегибается через конек и фиксируется на противоположном скате);
2 – выкроенный коньковый элемент;
3 – фиксирующий гвоздь;
4 – термоадгезивные самоклеящиеся битумные точки.

Примечание:

коньковые элементы [2] рекомендуется формовать при помощи теплового строительного фена.

УЗЕЛ 4

Вариант установки водосточного желоба

1 – водосточный желоб;
2 – крюк крепления желоба длинный (шаг установки 0,3/0,6 м для меди/стали соответственно);
3 – фартук S14 карнизный, развертка 20 см (устанавливается с выносом ~3 см);
4 – гидроизоляционная мембрана (нахлест поперечный — 200 мм, продольный — 100 мм);
5 – битумная мастика;
6 – основание под черепицу:
ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм;

7 – лобовая доска;

8 – брусок 50х50 мм, устанавливаемый вдоль стропил с шагом 0,3 м для обеспечения необходимого вентиляционного зазора между обрешеткой и утеплителем;

9 – стропильная балка;
10 – водосточная воронка;
11 – вертикальная ось воронки.


Примечания:

1. Рекомендуемый уклон установки водосточного желоба не менее 2,5 мм/м.п.
2. Крюк крепления желоба длинный рекомендуется устанавливать заподлицо на поверхность ската крыши, предварительно изогнув его в соответствии с уклоном; крюк крепления желоба короткий устанавливается на лобовую доску (см. стр. 100).

купить гибкую черепицу

УЗЕЛ 5

Вариант установки фронтонного фартука

1 – фартук S5 фронтонный, развертка 20 см;
2 – фиксирующий кляммер (шаг установки 30 см);
3 – битумная мастика;
4 – фиксирующий гвоздь;
5 – термоадгезивные самоклеящиеся битумные точки;
6 – выкроенный лист битумной черепицы;
7 – основание под черепицу:
ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм;
8 – саморез с защитным декоративным колпачком;
9 – «ветровая» доска;
10 – вспомогательный брусок.

Примечание:

верхний уголок листа черепицы, подходящего к фронтонному фартуку, отрезается под углом 60° (50 x 30 мм).

УЗЕЛ 6 Б

Установка одинарных фартуков примыкания кровли к стене

1 – фартук S6 пристенный накладной развертка 15 см;
2 – клиновидный брусок-выкружка;
3 – герметик силиконовый;
4 – термоадгезивные самоклеящиеся битумные точки;
5 – фиксирующий гвоздь;
6– гидроизоляционная мембрана;

7 – основание под черепицу:
ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм;

8 – саморез с защитным декоративным колпачком;
9 – выкроенный элемент закрывающий угол;
10 – битумная мастика.

Примечание:

такой вариант устройства примыканий может быть применен в случае отсутствия вероятности подвижек кровельной конструкции (т. е. после усадки дома) и не применяется для устройства примыканий кровли к кирпичным трубам, имеющим отдельный фундамент.

УЗЕЛ 7

Установка снегозадержателей

1 – снегозадержатель;
2 – фиксирующий гвоздь/саморез;
3 – термоадгезивные самоклеящиеся битумные точки;
4 – основание под черепицу: ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм.

I этап

II этап

Примечание:

крепежное отверстие и шляпку гвоздя/самореза рекомендуется загерметизировать битумной мастикой.

Производители

кровля из гибкой черепицы

На отечественном рынке можно найти немало вариантов битумной черепицы от разных производителей. Однако лидерами, заслужившими положительные отзывы владельцев и доверие покупателей, являются некоторые бренды.

Tegola

Итальянский бренд, заводы-представительства которого существуют во многих странах, в том числе в России. Это позволяет выпускать материал, соответствующий европейским стандартам качества, но «освободить» его цену от расходов на транспортировку из-за рубежа. Иными словами, это высококлассная черепица по доступной цене.

Katepal

Отличительной чертой продукции этого финского производителя является высокая морозостойкость, что позволяет применять ее в любых климатических условиях. Товарная линейка включает 5 коллекций, каждая из которых имеет свою цветовую палитру.

Shinglas

Литовское производство с действующим заводом в Рязани. Черепица имеет повышенную морозостойкость, а также гарантию 30-50 лет (в зависимости от коллекции).

Доверием покупателей пользуется американская продукция, именно ее используют в 90% случаев строений США. Наиболее известные бренды – Owens Corning, CertainTeed. Их считают эталоном качества и основателями модных тенденций в сфере кровельных материалов.

Отечественные производители, воспользовавшись спадом спроса на зарубежную черепицу в связи с кризисом, наращивают свою мощь. Внимания заслуживает продукция компании «ТехноНиколь». За вполне приемлемую стоимость покупатели могут приобрести качественную битумную черепицу, которая однозначно адаптирована для российских условий эксплуатации. Продукция представлена в разном ценовом диапазоне: от эконом до элитных материалов.

Гарантия изготовителя распространяется на повреждение мягкой кровли непогодой, изменение цвета под палящими лучами солнца, срыв гонтов ветром, появление пятен плесени или водорослей. Пожизненная гарантия распространяется на первого владельца мягкой кровли. Если он передаёт недвижимость в наследство или продаёт, гарантийный срок для следующего владельца ограничивается 50-ю годами. Передача возможна один раз. Пожизненный вид гарантии дают некоторые американские компании.

Какой бы дорогой, прочной и надёжной ни была гибкая черепица, перед некоторыми погодными условиями она тоже не может устоять, например, перед ураганами и смерчами. С этой проблемой американские потребители сталкиваются постоянно. Поэтому изготовители оговаривают некоторые ограничения, по которым они снимают с себя ответственность и перекладывают её на плечи страховых компаний.

Гарантия теряет силу, если черепица была повреждена:

  • ветром, если его скорость превышала указанную в спецификации
  • из-за обрушения здания
  • повреждения сплошной обрешётки
  • несоблюдения инструкции производителя по технологии монтажа
  • несоблюдения при укладке гонтов техники безопасности, предусмотренной изготовителем
  • превышения нагрузки при хождении по мягкой кровле
  • нанесении загрязнений на посыпку

Дилер производителя заменит материал или выплатит компенсацию, если имеют место случаи, оговорённые гарантийным сертификатом. Полное возмещение материала и затрат на монтаж возможно в течение первых 5-10 лет эксплуатации. Производители считают, этого периода достаточно, чтобы «вылезли наружу» все скрытые заводские дефекты. Если брак обнаружится позже, компенсация рассчитывается по дифференцированной формуле с понижающимся к концу гарантийного срока коэффициентом.

Монтаж мягкой черепицыУЗЕЛ 8

Установка аэратора «Специальный»

1 – отверстие для аэратора 11 x 23 см, прорезаемое в сплошном деревянном основании кровли;
2 – подошва аэратора;
3 – крышка аэратора;
4 – фиксирующий гвоздь;
5 – битумная мастика;
6 – термоадгезивные самоклеящиеся битумные точки;
7 – основание под черепицу: ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм.


I этап

II этап
III этап

Примечания:

1. Аэратор «Специальный» имеет площадь выпуска воздуха равную 132 см2 и устанавливается не далее 50 см от линии конька.
2. Отверстие 1 закрыть алюминиевой сеткой от насекомых 17 х 29 см.

 Монтаж битумной черепицы

УЗЕЛ 8 А

Установка аэратора «Стандарт» (при уклоне скатов более 60º)

1 – отверстие для аэратора 32х7 см, прорезаемое в сплошном деревянном основании кровли;
2 – подошва аэратора;
3 – материал, уложенный на крышку аэратора;
4 – фиксирующий гвоздь;
5 – битумная мастика;
6 – термоадгезивные самоклеящиеся битумные точки;
7 – основание под черепицу: ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм.

I этап

II этап
III этап

Примечания:

1. Аэратор «Стандарт» имеет площадь выпуска воздуха равную 138,6 см2 и устанавливается не далее 50 см от линии конька.
2. Отверстие 1 закрыть алюминиевой сеткой от насекомых 38х20 см.

УЗЕЛ 9 А

Вариант устройства вентиляционного конька

1 – стропильная балка;
2 – брусок 50х50 мм;
3 – основание под черепицу: ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм;
4 – утеплитель;
5 – пародиффузионная мембрана «Дифбар»;
6 – сетка алюминиевая от насекомых, ширина 20 см;
7 – направление движения воздуха;
8 – фартук S8 конькового аэратора, развертка 5 см.

Примечания:

1. На торцы («фронтоны») вентиляционного конька рекомендуется устанавливать металлический фронтонный фартук S5, развертка 20 см.
2. Данный вариант устройства вентиляционного конька рекомендуется для зданий расположенных в лесу, низинах, в районах с плотной застройкой.

гибкая кровля монтаж

УЗЕЛ 10

Установка вентиляционного, канализационного и антенного выходов

1 – проходной элемент для вентиляционного, канализационного и антенного выходов;
2 – гидроизоляционная мембрана, размером 1х1 м;
3 – фиксирующий гвоздь;
4 – битумная мастика;
5 – основание под черепицу: ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм.

I этап

Прорисовать внутренний и наружный контур проходного элемента.
По внутреннему контуру проходного элемента прорезать отверстие в сплошном основании кровли.

II этап

Зафиксировать проходной элемент на сплошном основании при помощи гвоздей (шаг 15 см) и битумной мастики.
Нанести битумную мастику на внешнюю поверхность проходного элемента.

III этап

Уложить черепицу. Установить выход на ворот проходного элемента.
Проверить вертикальность его установки и зафиксировать четырьмя саморезами из комплекта поставки.

Примечания:

1. Битумная мастика наносится полосами шириной 2-3 см с интервалом 1,5-2 см; толщина слоя не более 0,5-1 мм.
2. Конус уплотнителя антенного выхода обрезается по наружному диаметру; мачта антенны закрепляется металлическим хомутом.

Установка вентиляционного, канализационного и антенного выходов на готовую кровлю

1 – проходной элемент для вентиляционного, канализационного и антенного выходов;
2 – битумная мастика;

3 – саморез.


I этап

Установить проходной элемент на готовую кровлю и обрисовать по внутреннему контуру. Вырезать отверстие согласно обрисованному контуру. Промазать место установки элемента битумной мастикой.


II этап

Плотно прижать проходной элемент и закрепить к основанию кровли саморезами 3. Вентиляционные, антенные и другие выходы крепятся к проходному элементу саморезами содержащимися в комплекте поставки.

___________________________________________________________________________

Как выбирать мягкую кровлю

Битумная черепица – материал сложносоставной. Он включает несколько разных по свойствам и происхождению слоёв. Имеют значение характеристики каждого элемента, их взаимодействие между собой, общие физические свойства покрытия.

Посыпка. Разные производители используют базальтовый гранулят, сланцевую крошку, керамизированный гранулят. От посыпки требуется, чтобы он как можно лучше защищала битумный слой от внешней среды и сохраняла свои декоративные свойства. Гранулят закрепляется в битуме значительно лучше, чем сланцевая чешуйчатая крошка.

Битум. Окисление сырья – устаревший метод. После него свойства битума улучшаются, но не намного. На Западе окисление применяется при изготовлении битумной черепицы эконом-класса. Модификация лучше влияет на характеристики битума. Для российских климатических условий целесообразным является применении СБС-полимера.

Армирующая основа. Большинство производителей используют для этого стеклохолст. Но иногда в строительных магазинах можно встретить мягкую кровлю, армированную полиэстером. Это совсем другой материал с иными свойствами, не подходящими для организации долговечной кровли. Стеклохолст имеет большую плотность и не склонен к растягиванию, так как он не тканый, а сплавленный из стекловолокна и полимеров.

Защитный слой. Чтобы гонты хорошо сохранились в стопке во время хранения и транспортировки, изготовители применяют силиконизированную плёнку или кварцевый песок. Оба материала препятствую склеиванию битумных гонтов. Разница выявляется только в ходе монтажа и эксплуатации. Большинство марок мягких кровель имеют на тыльной стороне самоклеящуюся полосу, обеспечивающую герметичность покрытия.

варианты нарезки гибкой черепицы

Она помогает в ходе монтажа, но не отменяет схему крепления гонтов кровельными гвоздями. Снятие плёнки освобождает клей, который при нагревании сплавляется с нижним рядом черепицы. Совсем иначе обстоит дело с песком. Самое тщательное встряхивание и сметание не очищает изнанку гонта полностью. В дальнейшем песчинки продолжают препятствовать слипанию битумных слоёв, что плохо сказывается на общей герметизации покрытия.

Дизайн. Продукцию кровельных компаний условно можно разделить на классическую и ультрамодную. Мода, как известно, быстротечна. При условии, что на Западе средний уровень достатка соответствует высокому российскому, модную крышу здесь могут позволить себе богатые люди. В США понятие «вечной» гарантии подразумевает службу до следующего капитального ремонта дома, который американские обыватели делают значительно чаще отечественного.

Цена. В случае с битумной черепицей правило «дороже – лучше» работает не всегда. Осуществляя подбор кровельного материла, следует обращать внимание на бренд и состав гибкой черепицы.

Слишком низкая цена– тоже серьёзный повод задуматься, даже если речь идёт об оригинальной брендовой продукции. Очень часто магазины проводят распродажу остатков. Одной из причин этих действий является снятие артикула с производства. Нужно разобраться, почему компания отказалась от её изготовления (вредность, нерентабельность, не качественность, переход на другую серию). Следует так же учесть, что если со временем потребуется докупить материал, такого уже будет не найти.

Толщина. Она зависит не только от ламинации, но и от толщины битума. Некоторые модели битумной черепицы для бюджетного строительства стоят так мало потому, что имеют уменьшенный слой битума и стеклохолст меньшей плотность. Разумеется, на очень долгий срок службы такого тонкого покрытия не стоит рассчитывать.

инструкция по монтажу гибкой черепицы

Комплектация. Не следует из соображений экономии использовать кровельный материал хорошего бренда, а подкладочный – подешевле. Если некачественная подкладка имеет неоднородную структуру, имеют место выпуклости и раковины, то качественное приклеивание и закрепление гвоздями битумной черепицы невозможно.

Отличаться может и присыпка комплектующих других марок, даже если при выборе в магазине она казалась точно такой же. Яркий солнечный свет выявит несоответствие цвета и фракции присыпки. На месте может оказаться критическим и несоответствие размеров в несколько миллиметров, которое при подборе в магазине выглядело непринципиальным.

Приобретая битумную черепицу, следует обратить внимание на содержание в ней битума. В дешевых менее качественных вариантах этот показатель редко превышает 800 г/м2. Лучше выбирать материал с показателями битума не менее 1200-1300 г/м2. Не забывайте, что лучшая черепица для эксплуатации в российских условиях – на основе СБС-модифицированного битума.

При покупке битума необычных оттенков, а также в том случае, если материал используется в солнечном регионе, рекомендуется выбирать модель с базальтовой посыпкой. Такое защитное покрытие обеспечивает наилучшую защиту цвета черепицы. Если хотите сэкономить, выбирайте одноцветную плитку нейтральных оттенков с минеральной посыпкой.

Итоговая стоимость материала складывается из следующих показателей:

  • толщина и качество битумной «прослойки»;
  • плотности основы- стеклохолста (чем она выше, тем более надежной окажется черепица);
  • материал посыпки и показатель ее осыпания;
  • торговая марка (отечественные материалы по своему качеству в большинстве своем не уступают качеству финских и американских брендов, а стоят в 2 раза дешевле. Если же необходима черепица оригинальной формы или оттенка, не всегда удается найти ее в коллекциях отечественных производителей).

Таким образом, при покупке стоит ориентироваться не только на бренд, но и на другие параметры. При расчете количества материала не забывайте о необходимости покупки подкладочного ковра, гидроизоляционных материалов, комплектующих элементов, карнизных и ветровых планок. Отечественные дополнительные элементы для домов и расходники обходятся в разы дешевле европейских.

Тонкости монтажа

При монтаже мягкой черепицы следует помнить о следующих правилах:

  • Она не подходит для установки на плоской кровле. Крыша должна иметь уклон не менее 12 градусов.
  • Черепица требует установки сплошного основания без зазоров и выступов.
  • Монтаж может производиться только в сухую погоду при положительной температуре воздуха.

В первую очередь устанавливается карнизная планка из металла, которая защитит от проникновения талой воды и дождя.

Следующий шаг – укладка ковра-подкладки. Если крыша достаточно плоская, он стелется по всей ее поверхности. При большом наклоне достаточно расположить материал лишь по краям.

Монтаж гибкой черепицы начинают сверху, постепенно спускаясь вниз. Для фиксации применяют оцинкованные гвозди с крупной шляпкой. Места стыков дополнительно защищают мастикой. Места выхода печных труб требуют дополнительных слоев термоизоляции.

После оформления ската крыши можно выполнить облицовку черепицей фронтонов и даже украсить фасад. Кстати, крепление битумной черепицы на стены дома – один из последних трендов в сфере дизайна экстерьеров. Данная технология позволяет придать строению оригинальный внешний вид, скрыть незначительные дефекты (неровности, трещины). Она хорошо крепится на деревянные и каркасные дома, строения из пено- и газоблоков. Возможно использование для декора заборов, ограждений. Гармонично смотрится черепица, имитирующая кирпичную кладку (из терракотового или обожженного кирпича).

Нередко отделка битумной плиткой выполняется не на всей поверхности фасада, а для выделения отдельных элементов (оконных и дверных проемов, колонн). Как и при использовании традиционных фасадных материалов, применение черепицы для облицовки предполагает покупку доборных элементов (угловых профилей, профилей для проемов, наличников и т. д. ).

Полезные советы от профессионалов

При нарушении целостности кровли или отдельного элемента черепицы влага проникает внутрь, что приводит к отсыреванию и разрушению материала. Если на улице в это время отрицательная температура, то влага превращается в лед, который, находясь под черепицей, приводит к ее отрыванию от поверхности кровли.

Избежать этого поможет следование следующим рекомендациям:

  • На основании кровли обязательно монтируется слой гидроизоляции.
  • Недопустимо применять поврежденные элементы кровли при монтаже, обнаружив такие в процессе эксплуатации, их нужно немедленно заменить. Даже небольшая трещина начинает пропускать влагу, что приводит к увеличению площади повреждения, потере материалом своих свойств.
  • Для вывода конденсата обязательно организация вентиляционных отверстий, использование пароизоляционных материалов.
  • Для предотвращения деформаций и повреждения кровли нельзя передвигаться по ней в жаркую погоду, использовать агрессивные методы чистки.
  • Регулярно удалять загрязнения с крыши, используя для этого мягкий веник.
  • Зимой с помощью пластиковой лопаты следует убирать снег, оставляя небольшое (толщиной до 10 см) снежное покрытие на крыше. Оно будет выполнять защитную функцию.
  • Регулярно стричь ветви растущих рядом со строением деревьев, чтобы также предотвратить повреждение кровли.
  • Использовать специальные защитные составы, препятствующие разрастанию мха и грибов на поверхности кровли. Распылять их удобнее краскопультом. В борьбе с лишайниками хорошо зарекомендовала себя медная сетка или пластина, закрепленная в верхней точке крыши. При взаимодействии с дождевой или талой водой медь окисляется, а образовавшаяся влага обретает дезинфицирующие свойства.

О том, как монтируется гибкая черепица, смотрите в следующем ролике.

Подкладочный ковер для устройства кровли из мягкой черепицы

На вид это плоский лист, который имеет фигурный вырез с одного края, имитирующий несколько черепиц. Мягкая черепица не имеет никакого, даже самого отдаленного отношения к настоящей, керамической. Есть только внешнее сходство, которое достигается за счет рельефа листа. В основе этого материала – стекловолокно, пропитанное резинобитумом и посыпанное специальной минеральной крошкой.

монтаж кровли из гибкой черепицы

Таким образом, мягкая черепица представляет собой полностью искусственный материал, на котором не могут размножаться грибки и плесень. Благодаря резинобитуму, изделие совершенно не подвержено воздействию влаги, минеральная крошка хорошо защищает от повреждений, ультрафиолета и препятствует возгоранию материала.

Производители выпускают черепицу разной формы: волнообразной, прямоугольной, шестиугольной, и.т.д. Таким образом, мягкая черепица подходит для кровли любой сложности, ее используют как и для отделки новых крыш, так и для реставрации старых. В этом случае листы черепицы кладут прямо на старое покрытие, которое подготовлено определенным образом.

Основа для укладки мягкой черепицы должна быть чистой, сухой, ровной и гладкой. Обычно его делают из ОСП, ориентированно-стружечной плиты, а также из влагостойкой фанеры.

Мягкая черепица, преимущества

  • Готовая крыша представляет собой сплошной слой гидроизоляции, так как под солнечными лучами битум нагревается, и плитки приклеиваются друг к другу, образуя двухслойный гидроизоляционный лист.
  • Отлично гасит шум, в том числе от дождя и града.
  • Материал достаточно прост в монтаже, не требует применения специальных инструментов.
  • Не нужны дополнительные аксессуары для устройства ендовы и коньков.
  • Мягкая кровля – достаточно экономичный материал, при работе с ним остается очень мало отходов.
  • Не гниет, не поддается коррозии.
  • На поверхности мягкой кровли не могут размножаться лишайник, грибок, мох и плесень.
  • Материал кровли не проводит электричество.
  • Устойчива к повышенным температурам и сильным порывам ветра.
  • Являясь мягким материалом, легко подгоняется под любые погрешности в конструкции крыши.
  • Имеет малый вес, нет необходимости в усилении кровли, фундамента и стен здания.
  • Очень удобна в транспортировке и хранении.

Монтаж битумной черепицы. Как укладывать битумную черепицу

К битумным кровельным коврам и черепице производится широкий ассортимент высококачественных, наносимых продуктов для наклеивания гибкой черепицы, подкладочного и ендового ковра. У каждого производителя есть свое «фирменное«; наименование битумного клея. У производителя Шинглас Технониколь такая продукция называется “мастика Фиксер”, у финского Katepal – «клей К-36» и т.д. Особенность – любой битумный клей наносится при температуре не ниже 5 градусов.

Внимание! Это ВАЖНО.В отличие от подкладочного ковра, клеи и мастики лучше использовать того же производителя, что и сама гибкая черепица. Имея свой строительный отдел и владея большим опытом монтажа разных типов мягкой черепицы, отметим, что есть не совмещающиеся друг с другом продукты от разных производителей.

  • Применение – склеивание кровельных материалов и плиток;
  • Температура хранения – макс. 33°С, мин у всех производителей разный;
  • Температура нанесения 5.. 50°С;
  • Сроки хранения – от 1 до 5 лет
  • битумная мастика

    Честь изобретения современной гибкой битумной черепицы принадлежит американским производителям кровельных и гидроизоляционных материалов. Рулонный рубероид использовался в США с конца 19 века. Одним из его изготовителей была американская компания «Гранд Рапидз». Однажды в 1903 г. инженеру компании М. Рейнолдсу пришла в голову идея видоизменить материал, придать ему более презентабельный вид.

    Рейнолдс раскроил рулон на отдельные отрезки, один их край нарезал на лепестки простейшим способом: прямоугольники и треугольники со срезанными уголками, превращённые в шестигранники. Цветовая палитра покрытия по-прежнему была скудной – серый цвет гранитной и красный цвет керамической крошки (о термоокрашивании гранулята тогда ещё не было речи). Потребителям понравилось новшество, благодаря которому их дома стали выглядеть менее скучными и однообразными.

    гибкая черепица инструкция

    Не очень быстро, но уверенно битумная черепица завоёвывала рынок. Производители усиленно и непрерывно работали над способами улучшения качества материала. Сначала они заменили армирующую основу, вместо картона использовали хлопковое полотно. Затем в 40-х годах, когда все поставки хлопковых тканей были направлены на военные нужды, стали использовать целлюлозу. Такую черепицу называли органической (organic shingles).

    Стеклохолст в качестве основы для мягкой кровли начал применяться уже в 60-х. Искусственный нетканый материал оказался более практичным и выгодным, чем его органический предшественник.

    Стеклохолст отличается:

    • меньшим весом
    • абсолютной водонепроницаемостью
    • несмачиваемостью
    • стабильностью геометрической формы
    • негорючестью
    • прочностью

    На стеклохолст наносили только тугоплавкий битум. А чтобы добиться высоких потребительских характеристик кровельного материала, производители использовали только высококачественное сырьё из месторождений и научились улучшать его физические свойства.

    В современном производстве применяется два способа улучшения качества битумов:

    1. Окисление. Жидкое сырьё продувается кислородом, после чего битумная масса искусственно состаривается, быстро становится более твёрдой и стабильной в широком диапазоне естественных температур.
    2. Модификация. Введение в битумное сырьё блок-сополимеров АПП, СБС и СЭБС. Их молекулы заполняют пространство между молекулами битума, прочно их связывают и сообщают новое качество – эластичность.

    С течением времени изменялся и вид битумной черепицы. Первоначальный вариант нарезки был трёхлепестковым. Каждый гонт надрезался с одной стороны на три равные части. В таком виде гибкая черепица просуществовала более полувека.

    В конце 60-х производители нашли способ повысить прочность и долговечность кровли, одновременно улучшив и её внешний вид. Каталоги компаний пополнились ламинированной битумной черепицей. Она изготавливается путём спайки двух разноразмерных гонтов. Лепестки нижнего более крупные, просто надрезанные. У верхнего слоя они могут иметь отличную форму и другой размер. Например, верхние шестигранные лепестки немного короче нижних, а имитирующие деревянную щепу хаотично нарезанные прямоугольные – много уже и реже.

    Крыша, укрытая ламинированной черепицей, выглядит рельефнее. Этому способствует и особый метод окрашивания, когда чёрная окантовка создаёт эффект «тени» от верхнего лепестка, а микшированное напыление крошки придаёт ему визуальную объёмность. Двухслойная мягкая кровля имеет больший вес, а значит, повышенную ветростойкость и продлённый срок службы.

    технология монтажа гибкой черепицы

    Производственная компания CertainTeed пошла дальше. Она разработала и выпустила в продажу серии черепицы, ламинированной двумя слоями. Цена коллекций существенно выше классических трёхлепестковых изделий. Но такое покрытие формирует чрезвычайно эффектный дизайн кровли из гибкой черепицы. Трёхслойная черепица не боится погодных нагрузок и служит практически вечно. Минимальная гарантия производителей на ламинированную кровлю даётся на 30 лет. Сертантид выписывает сертификаты на 50 лет или пожизненно.

    Как уже было отмечено выше, благодаря мягкости материала, битумной черепицей можно отделать самую сложную кровлю.

    Форма лепестков листа бывает разной, что несколько меняет технологию работы. Мы рассмотрим вариант укладки трапециевидной черепицы, которая в уложенном виде выглядит как правильный шестигранник.

    Для этого понадобятся:

    • Черепица.
    • Материал для подкладки.
    • Клей.
    • Профили для фронтонов и карнизов.
    • Материал для обрешетки.
    • Гвозди кровельные и плотницкие.
    • Прочий строительный инструмент.

    Для качественной укладки битумной черепицы необходимо наличие ровной и сплошной обрешетки. Перепады и зазоры недопустимы. Предпочитаемые материалы для монтажа обрешетки – фанера или плита ОСБ. Однако довольно часто применяются и обычные доски, главное, чтобы поверхность получилась ровной. Если расстояние между стропилами составляет 6 см, то толщина фанеры для обрешетки должна быть не менее 1.2 см., доски – 2 см. Когда расстояние между стропилами больше, обрешетка, соответственно, должна быть толще.

    После того как обрешетка готова, нужно обить все выступающие конструкции (например, трубы) со всех сторон планкой треугольной формы. Это необходимо для того, чтобы переход из горизонтальной поверхности в вертикальную был более плавным, и в планку можно было вбить гвоздь для крепления листа. Битумная черепица должна лежать на подкладочном материале.

    Монтаж гибкой черепицы

    Рубероид необходимо укладывать горизонтально, делая нахлест примерно 10 см. В местах нахлеста полосы склеивают с помощью битумной смолы, а края прибивают кровельными гвоздями к обрешетке. На края карнизов прибивают металлические профили для защиты от влаги.

    Профиль прибивают кровельными гвоздями. На край кровли устанавливается карнизная черепица, а на ендовы специальный ендовый ковер. Они представляют собой полосы гибкого материала с целью дополнительной защиты этих участков крыши. Перед началом укладки с них необходимо удалить защитную пленку. Ендовый ковер крепится с помощью клея и дополнительно прибивается кровельными гвоздями.

    Укладывается гибкая черепица с самого низа кровельного ската от центра. Для начала снимается пленка с нижней части листа. Лист кладут таким образом, чтобы его нижняя часть не доставала до края предварительно уложенной карнизной черепицы 10 мм, а лепестки перекрыли ее стык. Каждый лист нужно прибить минимум четырьмя гвоздями таким образом, чтобы они находились ниже кромки паза.

    При укладке на фронтонах по краю листы обрезают и приклеивают к фронтонному профилю. На ендове черепицу нужно обрезать таким образом, чтобы ендовый ковер остался открытым примерно на 15 см. Что касается конька, то его отделывают коньковой черепицей согласно инструкции, которая прилагается при покупке материала.

    Руководство по монтажу мягкой черепицы можно посмотреть здесь

    •  повышенный уровень гидроизоляции;
    •  качественные теплоизоляционные показатели;
    •  удобство и простота монтажа;
    •  хорошая звукоизоляция;
    •  пожаробезопасность и устойчивость к колебаниям температур;
    •  длительные сроки эксплуатации.

    Старые образцы мягкой битумной кровли из-за малой эластичности своей картонной основы имели низкие показатели долговечности и через некоторое время постепенно разрушались. Пришедшие им на смену более качественные материалы, изготавливаемые на основе стекловолокна и современных полимеров, полностью лишены указанного недостатка.

    Важно! Появление современных битумно-полимерных композиционных материалов способствовало повышению качественных показателей кровельных покрытий и обеспечило существенное увеличение длительности их службы.

    Единственный минус этого вида гибкого покрытия – его сравнительно высокая стоимость.

    •  нетканый стеклохолст, являющийся основой кровельного материала и обеспечивающий его высокие прочностные показатели;
    •  двухстороннее покрытие из модифицированного битума, используемое в качестве пропитки и придающее черепице необходимую гибкость;
    •  декоративная плёнка на основе каменной гранулированной присыпки;
    •  и, наконец, самоклеящаяся прослойка с защитной плёнкой.

    Специальная присыпка, используемая в качестве декоративного слоя, представляет собой спрессованный в сплошную массу набор цветных гранул. С его помощью удаётся защитить наружную поверхность покрытия от случайных механических повреждений, а также от разлагающего воздействия УФ лучей. Помимо этого, защитный слой отражает большую часть солнечного излучения, предохраняя кровлю от сильного перегрева.

    Гибкие материалы:  Гибкая подводка для смесителя: выбор и установка сильфонной подводки для воды

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
