Гибкий.ру Битумная фасадная черепица в виде кирпича
Он имеет вид обычной стеновой отделки – кирпичной или плиточно-облицовочной. Разница только в материале. Монтаж мягкой кровли для стен дома снаружи делается со смещением гонтов, как при обычной кирпичной кладке, когда на два нижних кирпича кладётся один, ровно посередине между ними, и так далее.
По состоянию на 2020 год на рынке стройматериалов битумная черепица в виде имитации облицовочного камня и кирпича пока представлена в виде 6 разновидностей цветовых решений. Но это пока – ибо производители чутко отреагировали на запрос рынка и сейчас стараются побыстрее разработать иные варианты цветового решения.
Самое часто решение при отделке битумной фасадной черепицей – облицовка стен каркасно-щитовых домов на садовых участках. Впрочем, используют её и в капитальном строительстве. Всё зависит от широкого освещения возможностей такой отделки, а вот с этим в России пока дела обстоят не самым лучшим образом.
Битумная черепица: характеристики, плюсы и минусы, укладка
Популярность гибкой черепицы уверенно опирается на традиционных «трех китов» малоэтажного строительства. Это привлекательная цена, долгосрочность эксплуатируемого покрытия и предельно простая технология укладки.
Немаловажным достоинством является возможность справиться с кровлей крыши собственными руками. Только для безупречного результата работ нужно знать, как битумная черепица должна укладываться на обустраиваемую конструкцию, что следует учесть в монтаже для формирования идеального покрытия.
Гибкой черепицей называется одна из разновидностей мягкой кровли, изготавливаемая по принципу рулонных материалов. По технической и технологической сути это модифицированный рубероид, улучшенный по параметрам прочности, эстетичности, износостойкости.
Для удобства укладки и формирования эффектного вида его разрезают на элементы с фигурным внешним краем. Называют их гонтом, гонтинами или плитками, укладывают по аналогии с деревянными кровлями согласно принципу «рыбьей чешуи».
В изготовлении гибких черепичин применяются те же технологии, что и в производстве рулонных битумно-полимерных вариантов кровельных покрытий. В его структуре принимают участие несколько важный слоев, это:
- Стеклохолст. Служит основой указанного кровельного покрытия. Именно стеклохолст обеспечивает высокую прочность, стойкость к химической, атмосферной, механической, биологической агрессии.
- Битумно-полимерная оболочка. Наплавляется сверху и снизу на стеклохолст, формирует непосредственно структуру материала и безупречную гидроизоляционную защиту. Окисленный и дополненный полимерными составляющими битум обладает практически нулевым влагопоглощением.
- Внешняя минеральная посыпка. Обработка гранулятом с лицевой стороны кровли создает впечатление дорогостоящего натурального каменного или медного покрытия. Вторая роль состоит в защите наружной поверхности материала от случающегося в ходе эксплуатации внешнего негатива.
Тыльную сторону плиток-гонтин посыпают песком или закрывают полимерной пленкой, чтобы во время перевозки и хранения они не портились, спекаясь друг с дружкой. Перед укладкой пленку или песок удаляют, чтобы приклеить к подготовленному к устройству кровли основанию.
Производством различных марок гибкой черепицы сейчас занимается много компаний, в числе которых есть как зарубежные, так и отечественные представители. Каждый из изготовителей стремится внести собственный вклад в процесс, создать продукт с уникальными свойствами и технологическими преимуществами.
У одних тыльная сторона полностью покрыта самоклеящимся битумным составом, сцепляющим плитки с основой и между собой, у других это вещество нанесено лишь полосами. Различия есть, но они незначительны.
В результате укладки, технология которой мало чем отличается у всех производителей, все разновидности материала под атаками УФ лучей спекаются между собой в сплошной ковер и надежно приклеиваются к основанию.
Штучную гибкую кровлю выпускают в обширнейшем цветовом, фактурном, декоративном разнообразии. В изобильном ассортименте сложно не найти необходимый по оформлению материал.
Кроме вышеперечисленных приоритетов, обоснованных особенностями изготовления, к плюсам и минуса разрезанной на плитки битумной черепицы относят:
- Неограниченные технологические возможности. Используя этот вид материала можно обустроить крышу любой архитектурной сложности, независимо от выбранной конфигурации и размеров скатов. Черепичины легко монтируются на луковичные купола, многогранные шатровые конструкции.
- Сочетаемость. Итог укладки превосходно гармонирует с экстерьерами малоэтажных и многоэтажных построек, выполненных в любом из востребованных ныне архитектурных стилей. Подходит и для классики, и для стилизации под старину, и для новомодных дизайнерских течений.
- Простой монтаж. Ознакомившись с правилами укладки, обустройство крыши с применением битумных черепичин можно проводить самостоятельно. При обращении к строителям необязательно нанимать многочисленную бригаду, с работой запросто справится пара человек.
Нельзя не отметить замечательные изоляционные качества. Битумные плитки после спекания под солнечными лучами формируют водонепроницаемый ковер, пресекающий все попытки атмосферной воды в любом виде приникнуть в толщу кровельной системы. Гибкая кровля идеально гасит внешние шумовые помехи, не пропуская внешние звуки в обустроенное жилье.
Ценным достоинством по праву считается ремонтопригодность. При повреждении одной или нескольких смежных гонтин не нужно полностью снимать кровлю и укладывать новую, достаточно провести замену испорченной части крыши.
Желательно менять поврежденный участок на материал с аналогичным колером и качеством, для чего рекомендовано запасаться пачкой материала из той же серии, из которой сложена вся кровля. Однако внешний вид штучной кровли допускает некоторые отклонения в цвете, так что допустимо использовать слегка отличающийся колорит.
Как бы не старались разработчики и производители кровельных покрытий, идеального варианта для кровли крыши пока нет. У гибкой битумной черепицы аналогично наличествует ряд недостатков, в их числе:
- Ограничения по уклону. Наименьшим для возможной укладки углом наклона скатов считается 12º. Для пологих конструкций штучная кровля не подходит, т.к. до спекания плиток обладает множеством отверстий, способных пропустить воду. Они могут стать причиной просачивания и препятствием для склеивания плиток.
- Трудоемкость монтажа. Несмотря на простоту технологии, укладка все же потребует намного больше времени, чем при обустройстве кровле крупнолистовым материалом, к примеру, профилированной кровельной жестью или металлочерепицей.
- Несовместимость с обычным рубероидом. В качестве гидроизоляционного подкладочного ковра недопустимо применять традиционный рубероид, способный «вытягивать» из кровельного покрытия битумные компоненты, что в итоге приводит к разрушению, а местами и к вздутию кровли.
К тому же рабочий ресурс обычного рубероида существенно меньше, чем его улучшенного аналога, из которого делают гибкую черепицу. Неразумно устраивать под укладку покрытия основу, которая будет меньше служить.
Этапы работ по сооружению кровельной системы с гибким черепичным покрытием выполняются в стандартной для всех видов кровли последовательности. Сначала готовят основание, потом проводят разметку, кладут выбранный к обустройству материал, устанавливают доборные элементы.
Те же самые действия производятся при монтаже битумной черепицы, однако есть некоторые технологические тонкости, которые мы сейчас и разберем.
Гибкие черепичины кладут на сплошную обрешетку, сооруженную из обрезной либо шпунтованной доски, устойчивой к увлажнению фанеры с маркировкой ФСФ или плит ОСП-3. Материал для устройства основания должен быть выдержан по толщине, что особенно важно, если используется доска.
В устройстве обрешетки необходимо соблюдать технологические зазоры, требующиеся для обеспечения линейного расширения материала в случае увлажнения. Между досками и плитами оставляют «щели» в 3-5 мм. Доску укладывают вдоль карнизного абриса, начиная от нижней кромки крыши.
Плиты монтируются так, чтобы результат напоминал кирпичную кладку, т.е. крестообразных соединений не должно быть. Допустимо не оставлять зазоры или сокращать их размеры, если устройство обрешетки проводится в летний период. Толщину основания под гибкое покрытие подбирают в зависимости от шага стропилин.
По обрешетке укладывается гидроизоляционный ковер, для устройства которого нужно взять материал, рекомендованный изготовителем выбранного к укладке сорта битумной черепицы. Уже отмечали, что традиционный рубероид не подходит для этих целей. Вдобавок при его использовании гарантия на кровлю теряет силу.
Для оформления и укрепления периметра крыши перед устройством гидроизоляции устанавливаются металлическая защита, это:
- Карнизные планки. Монтируют перед устройством гидроизоляционного ковра. Фиксируют их к обрешетке, располагая в шахматном порядке через 10-15 см. Крепеж используют оцинкованный с широкими шляпками.
- Торцовые планки. Устанавливаются над подкладочной гидроизоляцией вдоль края фронтонных свесов. Крепят их аналогично.
Стандартной длины планок, как правило, не хватает для установки по всей длине. Их удлиняют путем банального наложения следующего аналогичного элемента с нахлестом на предыдущий 3-5 см. Крепеж на этом участке ставят через 2 см.
Обычно производители все комплектующие для устройства кровли выпускают сами, в том числе и гидроизоляционные подкладочные ковры. Изготавливают их из смеси битума с полимером, но делают тоньше, чем само покрытие, и не используют для посыпки гранулят.
Специфика устройства гидроизоляционной подкладки зависит от крутизны конструкции, если:
- Уклон в пределах 12-18º. Устраивают сплошную гидроизоляционную защиту с предварительным креплением дублирующей гидроизоляции в участках, в которых вероятность протечки наиболее велика, к которым относятся все выпуклые и вогнутые углы конструкции, карнизы, проходки, фронтонные свесы.
- Уклон свыше 18º. Гидроизоляционную защиту кладут только на участки возможных протечек – те самые выгнутые и выпуклые углы, т.е. в ендовах, по вальмовым и коньковым ребрам, вдоль карнизов, по фронтонным свесам и вокруг проходов коммуникационных труб через кровлю.
В первом случае сплошной гидроизоляционный ковер стелют горизонтальными полосами, стартуя от карнизной линии. Перед его укладкой усиливают гидроизоляцию проблемных зон самоклеящимся водоотталкивающим материалом.
Саму гидроизоляцию укладывают горизонтально, продольными полотнищами, так, чтобы каждое вышележащие полотно перекрывала сверху предыдущее на 10 см. В итоге такого расположения полностью исключено попадание влаги в кровельную систему. В продольном направлении нахлесты составляют 15 см.
Во втором случае изоляцию приклеивают фрагментарно. Вдоль карнизов и линии ендов стелют самоклеящийся рулонный материал, по выпуклым углам и вдоль фронтонных свесов допустимо применять защиту с меньшими гидроизоляционными свойствами, наклеивать водоотталкивающую подкладку на битумную мастику.
В местах пересечения канализационных, вентиляционных, дымоходных труб и прочих коммуникаций наклеивается подкладочный ковер размером 1×1 метр.
Разметка необходима для ускорения процесса укладки, облегчения и систематизации работы кровельщика. На этом этапе удобнее всего продумать и провести корректировку кровли, т.к. чаще всего некоторые отклонения в геометрии обустраиваемых скатов и по вертикали, и по горизонтали все же есть.
Разметку производят мелованным строительным шнурком. Нанесенные с его помощью линии не являются строгим ориентиром для кровельщиков, они всего лишь намечают общее направление и не дают сбиться с него при выполнении укладочных работ.
Линии «вычерчиваются» вдоль и поперек коньковых ребер. Шаг продольной разметки равен ширине битумного гонта. Горизонтальные направляющие отбиваются 5 стандартных рядов, это приблизительно 80 см.
Во время разметки следует определиться с тем, с какой точки начнется крепление гибких плиток. Все зависит длины ската, от формы и размера фигурных зубцов внешнего края битумных черепичин.
На скатах внушительной длины укладку гонтов начинают от центра. Так проще выровнять ряд, если есть вероятность смещения штучной кровли по горизонтали. Для корректной укладки плиток битумной черепицы на короткие скаты надо заранее рассчитать, сколько неразрезанных элементов ляжет на поверхность, чтобы сократить раскрой.
Рассмотрим процедуру укладки битумных черепичин на примере работы с материалом Shinglas – продукцией, поставляемой на рынок компанией ТехноНиколь. В предложенном ею ассортименте разнообразные по тональности материалы с симметричными и асимметричными внешними зубцами.
В зависимости от серии покрытия черепичины в верхней их части либо приклеиваются на мастику, либо крепятся при помощи клейкой тыльной стороны. Во втором варианте мастику для крепления рядовых плиток использовать не нужно, достаточно отсоединить защитную полимерную пленку и приложить гонт к требующемуся месту.
Каждую черепичину необходимо прибить. Рядовые плитки фиксируются к подготовленной основе кровельными гвоздями с широкими, обеспечивающими надежное крепление гибкого материала, шляпками. Число точек фиксации зависит от крутизны конструкции.
Гвозди забивают четко перпендикулярно основе, отклонения недопустимы. Ставят их на расстоянии 2-3 см от кромки. Зубцы укладываемого поверх ряда закрывают и маскируют точки крепления нижележащих черепичин, благодаря чему они скрыты от глаз и защищены от ржавления.
Перед тем как приступить к фиксации гибких плиток укладывают стартовую полосу. Ее используют в готовом виде, специализированно выпускаемом для отделки карнизов с коньками, или самостоятельно делают, отрезав фигурные выступы-лепестки от рядовых битумных черепичин.
Гибкий гонт укладывают со смещением в каждом последующем ряду так, чтобы вышележащий лепесток оказался как раз над стыками двух нижележащих. Смещать обязательно, но четких требований к подбору рисунка нет, главное, закрыть точки фиксации.
Независимо от особенностей серии крайние плитки принято смазывать битумной мастикой по минимуму на 10 см. Это необходимо, чтобы защитить кровлю от проливных дождей.
Гибкими черепичинами покрывают всю поверхность скатов, не доходя до края вальмовых ребер и конькового хребта по 0,5 см.
Как и любая другая разновидность покрытия, битумная черепица требует декоративно-защитного оформления. Оно придаст эстетическую завершенность крыше, а также защитит ее края от проникновения опасных для кровли атмосферных явлений.
Ендовы обустраиваются открытым и закрытым способом. Согласно первому плитки просто укладываются поверх уложенного в разжелобок гидроизоляционного ковра как обычно. Однако попадающий в ендову край плиток не фиксируют и не прибивают, не доходя до оси ендовы примерно на 30 см.
После укладки гибких черепичин полностью на смежные скаты мелованным шнурком отбивают две параллельные линии, в соответствии с которыми подрезают излишек покрытия. Расстояние между линиями от 5 до 15 см в зависимости от уклона скатов. Узкие разжелобки устраивают на крутых крышах, широкие – на пологих конструкциях.
Согласно второму способу черепичины кладут сначала на пологий скат, при этом заходят на смежную крутую поверхность примерно на 30 см. Верхний угол каждой укладываемой плитки дополнительно крепят гвоздями.
После обустройства всего ската отбивают мелованным шнурком линию предстоящего подреза. Она проводится на расстоянии 7 см от оси разжелобка. Гибкие гонты на крутой скат кладут с учетом этой линии, подрезая их в процессе крепления. Для улучшения крепления подрезанных плиток в местах, не имеющих клейкой тыльной стороны, их промазывают мастикой.
Примыкания обустраивают с применением деревянной рейки, распущенной по длине вдоль диагонали. Размер стенки ее 5 см. Треугольную рейку прибивают по линии сопряжения крыши со стенами, с вентиляционной шахтой, с кирпичной трубой и т.д..
Перед обустройством кирпичные поверхности штукатурят и покрывают праймером. После укладки рейки приклеивают гидроизоляционный ковер так, чтобы один край его заходил на вертикальную поверхность как минимум на 10 см. Второй край приклеивают к горизонтальной поверхности.
Поверх кровли в местах примыканий ставят металлические планки, верхняя полка которых заглубляется в кирпичную стену примерно на 1,5 см. Для этого выбирают штробу, а после заведения в нее планки все пространство в этой «канавке» заполняют герметизирующим средством.
Для обустройства точек выхода антенны и вентиляционных труб выпускают специализированные элементы, герметизирующие проход. Их применение значительно упрощает работу кровельщика и ускоряет процедуру.
Обустройство вальмовых и коньковых хребтов проводят с использованием коньково-карнизных элементов, разделенных на три плитки по линии перфорации. Можно использовать обычную черепицу, отрезав от нее лепестки, а затем также раскроив на три части.
Перед креплением хребтовой отделки абрис ее по традиции отбивают мелованным шнурком. Согнутые пополам плитки кладут со стороны, противоположной преобладающим в конкретной местности ветрам. На каждую предыдущую накладывают последующую. Нахлест должен быть не менее 5 см.
В результате крепления хребтовых плиток их открытая часть должна быть повернута вдоль направления ветра. Так, чтобы порывы не «лохматили» гибкие черепичины и как-бы текли в его направлении.
На вальмовых крышах сначала обустраивают выпуклые углы, вершины которых закрываются собранным из гонта коньком. На устроенных описанным образом крышах вентиляцию обеспечивают установкой аэраторов.
Если планируется сооружение вентиляции через коньковое ребро, то его закрывают коньковым аэратором. Вместо него могут использоваться две соединенные углом доски, поверх которых крепятся хребтовые черепичины.
Наглядное руководство по устройству кровли из гибких битумных гонтов поможет досконально разобраться в технологии:
Битумное покрытие заслуживает пристального внимания владельцев загородной собственности. Смотрится она превосходно, долго служит, надежно защищает кровельную конструкцию. Предложенная нами информация поможет в самостоятельном проведении кровельных работ и в контроле за бригадой наемных строителей.
Виды гибкой черепицы
Современный ассортимент битумной черепицы если и не поражает воображение, то точно вызывает затруднения при выборе. Всё разнообразие вариантов этого стройматериала отличается по:
- способу нарезки. Форма зубчатого края определяет декоративность готовой крыши. Для имитации керамической черепицы выбирают модели с шестиугольными фрагментами, для создания эффекта дранки — с прямоугольными и квадратными. Предлагаются также варианты со скруглёнными элементами с разным радиусом закругления (модели «бобровый хвост», «рыбья чешуя», скруглённые прямоугольники). Они, как правило, напоминают металлическую черепицу аналогичной формы;
- цветовой гамме. Окрашенная посыпка может иметь тёмно- и среднезелёный, голубой или синий тона, а также любой из оттенков красного, синего и коричневого. Самая тёмная черепица имеет цвет гавайского песка, самая светлая — золотисто-бежевая. Цвет необязательно однородный, чаще всего есть переход от светлого к тёмному, который помогает усилить впечатление объёмного рисунка. Но и при равномерном заполнении возможны вариации, например, посыпка может состоять из смеси чёрных и белых гранул;
- толщине, которая варьирует в пределах 3–5 мм. Обращайте на неё внимание, ведь даже у одного производителя черепица разных серий может отличаться. А чем толще материал, тем дольше он прослужит;
- составу. Производители могут использовать различные способы модификации битума (лучший сейчас — SBS), типы стекловолокна, методы обработки декоративной посыпки. Как правило, точная рецептура держится в секрете. Но мелко- и крупнозернистую посыпку легко отличить на глаз, так же как увидеть, чем защищена полоса материала снизу.
Сейчас лучшим вариантом для гибкой черепицы считается мелкозернистая посыпка, как так она глубже утапливается в битумный слой и с меньшей вероятностью осыпается. Нижний защитный слой в идеале должен быть плёночным, так как мелкий песок остаётся на клейком слое даже после пылесоса и снижает степень фиксации во время монтажа.
Отдельная категория кровельных материалов — черепица с декоративным слоем из листового металла, по сути, это объединение битумной и металлочерепицы. Иногда продавцы относят её к гибкой, но важно понимать, что она не обладает всеми свойствами этого материала, в том числе антискользящим эффектом, самозаживлением, стойкостью к окислению.
Инновационный рыбья чешуя черепица для удобства —
Бесценное. рыбья чешуя черепица, представленные на Alibaba.com, предлагают пациентам отличное решение для точного приема лекарств. Они обладают удобными качествами, которые делают их идеальными для той роли, которую они играют. Они собраны в огромной коллекции и представлены в различных классах с различными формами, цветами и размерами. Такое разнообразие гарантирует, что все покупатели найдут самое идеальное. рыбья чешуя черепица в соответствии с их требованиями.
Все. рыбья чешуя черепица на Alibaba.com поставляются с материалами медицинского класса, которые легко чистить и дезинфицировать, что предотвращает заражение. Это гарантирует, что хранящиеся в них лекарства не испортятся и не причинят вреда потребителю. С ними легко работать, потому что их конструкция обеспечивает удобство удержания и захвата, что предотвращает непреднамеренное падение. У них есть четко очерченные отсеки, заметная маркировка и цвета, которые разделяют лекарства в соответствии с назначением.
Эти первоклассные. рыбья чешуя черепица изготовлены из прочных и износостойких материалов. Из-за этого их трудно сломать, что важно для защиты лекарств и одновременной прочности футляров. Чтобы повысить удобство использования с отдельными группами людей, их просто закрывать и открывать, не рискуя потерять их. Удивительные скидки, которые они предоставляют, делают их доступными и практичными для людей, полных решимости повысить эффективность хранения и потребления лекарств.
С этими широкими. рыбья чешуя черепица на Alibaba.com покупатели выберут наиболее подходящие для них варианты в зависимости от их бюджета и потребностей в хранении лекарств. Они подходят оптовикам, которые могут наслаждаться потрясающими акциями при покупке оптом. Благодаря удобству они стоят всех центов, указанных на их ценниках.
Как выбрать мягкую черепицу для кровли
Гибкая черепица не подходит только для плоской кровли, при уклоне 12 градусов её уже можно использовать. Не может стать противопоказанием и форма крыши: битумная отделка прекрасно сочетается как с простыми одно- и двускатными, так и с шатровыми или многощипцовыми вариантами.
Чем круче угол крыши, чем больше в ней коньков, ендов и перепадов уровня, тем лучше вам подходит битумная черепица. Никакой другой материал не обеспечит вам монолитное покрытие сложной поверхности.
Предназначение строения также не имеет особенного значения. Единственное, на что стоит обратить внимание — гарантийный срок. На самые элитные разновидности даётся гарантия в 60 лет службы, более бюджетные версии обязаны прослужить 35 лет, дешёвые — только 15.
На готовой крыше дешёвую и дорогую гибкую черепицу различить крайне сложно, а при правильном монтаже и бережной эксплуатации даже срок службы у них не всегда заметно отличается. Зато в элитном сегменте можно найти модели с более сложной геометрией, например, рыбью чешую или бобровый хвост. Среди более доступных вариантов популярны имитация дранки и классический шестиугольник.
Если вы уже определились с цветом, формой, видом и производителем, пришло время узнать, как обезопасить себя от подделок. В первую очередь потрогайте материал, попробуйте его изогнуть, слегка потрите рукой. Качественное изделие не должно быть слишком жёстким (попробуйте сравнить на мягкость несколько представленных образцов).
Как уложить битумную черепицу
Монтаж гибкой черепицы производится в следующем порядке.
- Сооружение обрешётки. Для мягкой кровли делается обычная разреженная обрешётка (можно оставить старую при реконструкции), но сразу же покрывается листовым материалом — влагостойкой фанерой, ДСП, ОСП, а при необходимости ещё и гидроизолирующей мембраной.
- Установка капельников, элементов вентиляции и ендов.
- Монтаж гибкой черепицы. На подготовленную черновую крышу послойно с перехлёстом укладываются полоски черепицы в направлении снизу вверх. Сначала они фиксируются на клеевой основе, а затем дополнительно закрепляются кровельными гвоздями.
- Укладка специальных элементов на коньки и фартуки вокруг дымоходов.
Окончательно готовой крыша считается после 1–2 дней на жаре, когда клейкая подложка частично расплавляется и кровля образует монолит.
Как видите, работа предельно проста, но опытные мастера отмечают ряд нюансов.
- Даже продукция хорошего производителя может слегка отличаться по тону в разных партиях. Поэтому перед монтажом нужно вскрыть несколько упаковок и брать материал поочерёдно. Даже если цвет заметно отличается, у вас не будет выраженного перехода оттенка на разных частях кровли.
- Не экономьте на гвоздях — возьмите оцинкованные или с полимерным покрытием. Только такие крепёжные элементы гарантированно не будут ржаветь, поэтому вы предотвратите протекание крыши через несколько лет. Если ассортимент магазинов не позволяет выполнить это условие, хотя бы покройте гвозди краской с преобразователем ржавчины из баллончика или пульверизатора.
- Не переусердствуйте, забивая гвозди в черепицу. Если создалась глубокая вмятина, при размягчении материала гвоздь может вообще утонуть и перестанет удерживать черепицу на месте. Большое количество таких ошибок приведёт к тому, что крыша со временем сползёт вниз.
- Правильная укладка первой линии — залог красоты всей крыши. Самая нижняя полоса гибкой черепицы должна быть закреплена абсолютно ровно, даже если на это понадобится потратить очень много времени. Тогда у вас не поплывёт рисунок и вся отделка будет смотреться гармонично.
- Небольшое осыпание декоративных гранул во время монтажа — это нормально. Если после трёх месяцев эксплуатации в водостоках нет крошек, значит, использовалась черепица достойного качества.
Правильность монтажа можно проверить во время дождя или просто поливая крышу из шланга. Если всё сделано без ошибок, вода быстро попадёт в водосточный жёлоб и не будет нигде застаиваться.
Купольные сооружения
Пример здания со смелым дизайном – купольная постройка. Притом купольным у такого дома будет только экстерьер. То есть внешний вид. Внутри всё будет устроено по большей части традиционно – комнаты и служебные помещения будут вполне себе с прямыми углами.
Внешне купольный дом напоминает увеличенное в несколько раз и дополненное присущими западноевропейской строительной культуре деталями жилище эскимосов под названием иглу. На первый взгляд такое жилище представляет собой обычный, за исключением нескольких несущих конструкций, дом с купольной крышей.
Но это не совсем так: как раз особенности несущих конструкций могут кардинально отличать такой дом от традиционного. Это и стратодезический или геодезический каркас, и центральная шатровая опора для большого купольного дома, вокруг которой будут строиться комнаты и межуровневые лестницы. (рис. 5).
Хотя в этом материале касаться этих его особенностей не будем. Гораздо интереснее для нас будут методы облицовки таких домов гибкой битумной черепицей в её изначальном, классическом (то есть одним массивом) варианте или в её развитии, когда облицовка будет делаться по обрешётке отдельными плитками.
Кроме плитки, закупаемой для этой цели массовой партией, нужно будет озаботиться также приобретением дополнительных черепичных элементов. Которые пойдут на отделку оконных и дверных проёмов и сложных переходов купола в другие элементы внешнего оформления фасада: арок, возможных колонн, цоколя.
Минимальный угол наклона крыши из мягкой кровли
Минимальный угол для мягкой кровли выбирается не только из эстетических предпочтений и практических нужд, но и с учетом объективных факторов, соблюдение которых позволит увеличить эксплуатационный потенциал конструкции. К таким факторам относятся:
- Количество осадков в зимнее время. Снежные массы должны скапливаться в как можно меньшем количестве, иначе нагрузка на конструкцию будет излишней, что приблизит время ее прихода в негодность. Важно обеспечить возможность легкого схода снега и льда с поверхности кровли, для этого увеличивается угол наклона скатов крыши.
- Ветровая нагрузка. Большой уклон мягкой кровли увеличивает площадь вертикальной поверхности крыши и тем самым повышает ее парусность, то есть подверженность воздействию ветра.
- Количество солнечного тепла. В регионах с жарким летом лучше минимизировать угол ската, так это уменьшит площадь контакта поверхности крыши с солнечными лучами и снизит перегрев здания. Этот фактор не так важен, как предыдущие, но на него стоит обратить внимание.
ОБРАТИТЕ ВНИМАНИЕ!
В местностях с высокой нормой выпадения осадков и сильными ветрами сооружение скатной крыши осложняется противоречием между двумя факторами: для защиты от ветровой нагрузки угол ската должен быть низким, а для своевременного удаления скапливающихся снега и льда он должен быть высоким.
Также минимальный уклон кровли из мягкой черепицы зависит от предназначения чердачного помещения. Если планируется его обустройство в мансарду, то потребность во внутреннем свободном пространстве повышается, повышается и необходимый угол наклона крыши.
Минимальный угол наклона кровли для кровельных материалов
Минимальный уклон мягкой кровли с внутренним водостоком составляет 11 градусов.Но российским климатическим условиям такой угол не соответствует. Оптимальный уклон для средней полосы России равен 20-40 градусам: он обеспечивает как достойную ветрозащиту, так и своевременный сход снежных масс.
Карта снеговой нагрузки
ОБРАТИТЕ ВНИМАНИЕ!
Снеговая и ветровая нагрузки в каждом регионе достаточно точно определены метеорологами и изложены в специальных таблицах, с которыми следует ознакомиться перед проектированием кровли. Примерная карта снеговой нагрузки на фото выше.
Монтаж мягкой черепицы на вертикальную стену
Впрочем, монтировать битумный материал с базальтовым и иным каменным покрытием можно не только на перпендикулярные земле плоскости – допускается облицовка даже стен с отрицательным наклоном!
Для этого сначала битумное покрытие наносят на плиты ОСП, ориентированно-стружечную плиту, где 3-4 слоя щепок склеены перпендикулярно-направленно один слой относительно другого. То есть материал сделан по принципу фанеры, только вместо слоёв шпона – слои чётко ориентированных в одном направлении фрагментов дерева в виде щепы и стружки.
Плиты крепят с небольшим отступом, для того, чтобы соединительный шов обеспечил свободную тепловую деформацию битума.
Дальше распаковывают плитку гибкой черепицы, снимая с её битумной, без обработки камнем, стороны, защитную полиэтиленовую плёнку (её наклеивают на заводе изготовителе, чтобы плитки не слиплись друг с дружкой). После этого плитку крепят к ОСП на битум и закрепляют гвоздиками или скобами строительного степлера.
Перед крепежом черепицу на стену желательно вскрыть как можно больше пачек плитки, так как внутри партии может быть некоторое расхождение по цвету камня (хотя и незначительное). Перемешав плитки из разных пачек, вы добьётесь выравнивания цветов, а в общем колере появится некоторый объём.
Монтаж плитки начинают, как и на крыше, снизу вверх, внахлёст. Следует иметь в виду, что при монтаже плитки на стену, вертикально, её расход будет процентов на 25-30 больше, чем при покрытии крыши, и понятно, почему. Ведь на скатной крыше часть своего веса плитка передаёт наклонному скату, а на стене будет держаться только за счёт опорной верхней кромки и той части низа, которая опирается на плитку, расположенную ниже.
Особенности использования
Как это часто бывает, спонтанная вначале, буквально по прихоти одного из застройщиков, отделка фасада гибкой черепицей вызвало в дальнейшем появление целой индустрии по производству уже отдельной мягкой битумно-черепичной плитки.
По существу, такая плитка представляет собой плотный стеклохолст, на который обильно нанесён с двух сторон битумный состав. И с одной из сторон битум ещё покрывается базальтовой крошкой, которая отлично держится в таком основании. А сам модифицированный битум обеспечивает главные положительные стороны такой плитки – неподверженность старению, гибкость, влагоустойчивость и т. д.
Есть и сложности: подобно керамической плитке битумную со сдвигом гонтов не выложишь по-отдельности. Приходится формировать какую-то плоскость, на которую такая плитка будет монтироваться, а уже её крепить на обрешётку здания, обеспечивая вентилируемость фасада.
Процесс трудоёмкий, но отлично себя зарекомендовавший уже по многих странах Европы, да и в европейской России всё более применяется для отделки. В отличие от чисто кровельных вариантов битумной черепицы, применение плиточного варианта допустимо и для традиционных архитектурных решений. (рис. 2. Да, на обоих битумная черепица – и кто скажет, что это не натуральный камень?)
Положительные моменты использования развёрнуто
Оппоненты-традиционалисты у гибкой черепицы есть. Главные их аргументы против – чужеродность плитки на фасаде здания и её дороговизна. Но так ли это на самом деле? Особенно тезис о дороговизне – ведь его имеет смысл рассматривать только в контексте долговечности облицовочного материала. А вот с этим у гибкого покрытия всё в порядке! Давайте рассмотрим «плюсы» такого строительного решения?
- Возможность использования разного цвета плитки гибкой черепицы. Что уже само по себе бесконечно расширяет номенклатуру материала «под кирпич». Который, как известно, при современном способе производства способен приобрести любой цвет и оттенок. А имитация гранита или базальта, которые, как известно, тоже имеют разные цвета и оттенки, расширяет палитру использования ещё на пяток вариантов.
- Нижний предел срока службы плитки с базальтовой или гранитной крошкой – 40 лет. А при хорошем качестве укладки и скрупулёзном соблюдении технологии и того более.
- Прочность конструкции. Опасения, что плитка, смонтированная на обрешётке, не выдержит веса нагрузок на стены, безосновательны. Она по прочности сопоставима с самими стенами.
- И битум, и базальт химически инертны, с вредными веществами не взаимодействуют и на них не реагируют. На их не появляются очаги плесени, коррозии и т. д.
- Абсолютно водостойкая поверхность фасада из гибкой черепицы при правильной укладке.
- Многослойное устройство самой плитки обладает отличными звукоизолирующими свойствами.
- Цена. По сравнению с самым дорогим – металлическим сайдингом с его стоимостью до 240 руб/м2 кв. метр гибкой черепицы может стоить от 260 до 560 руб. Хотя тот же, не менее популярный в отделке блок-хаус, может стоить и до 700 руб за кв. метр!
Применение гибкой черепицы на фасадах
Закладывать использования гибкой черепицы в оформление дома желательно ещё на стадии его проектирования. То есть нужно оговаривать этот момент с архитектором или подрядной организацией – если проект не индивидуальный. Ведь и отделка гибкой черепицей имеет свои особенности, и использовать такой материал желательно одним массивом – что вступит в противоречие со многими устоявшимися стилями строительства. То есть архитектурный стиль здания должен быть предельно лаконичным, без мелких деталей и вычурных элементов.
В идеале же при использовании гибкой кровли для отделки стен дома дом должен выглядеть так, будто его стены являются продолжением скатов кровли – как на рис. 1.
Кроме того, когда отделка стены по сути является продолжением отделки крыши, фасад под этой отделкой всегда должен быть вентилируемым.
Производители гибкой черепицы
Чтобы не попасть впросак, нужно учитывать не только заявленные характеристики кровельного материала, но и его изготовителя. Среди самых востребованных брендов:
- Docke PIE — немецкий производитель, специализирующийся на кровельных и фасадных стройматериалах с 2005 г. В России имеет два завода, есть фабрики и представительства по всему СНГ. Предлагает гибкую черепицу низкой и средней ценовых категорий. Главные «фишки» — использование SBS-модифицированного битума и особенно прочный антиураганный замок (система склеивания для противодействия ветру). Гарантия до 50 лет;
- Tegola («Тегола») — итальянская торговая марка с собственным производством в России. Продукция устойчива к химическим аэрозолям (важно в загазованных городах) и перепадам температур от -70 до 110 оС. Обеспечивает большой выбор как по внешнему виду, так и по цене. Есть разновидности с покрытием из пластин меди и цинк-титанового сплава. Фирменные отличия: использование природного битума с последующим обогащением кислородом, собственная технология производства стекловолокна с увеличением прочности на 30%, обжиг минерального гранулята. Всё это позволило максимизировать стойкость материала к внешней среде. Гарантия 15–50 лет;
- Katepal («Катепал») — финский изготовитель битумных изделий и полного набора кровельных аксессуаров, представлен на рынке с 1949 г. Благодаря высокому качеству продукции занимает лидирующее место в Евразии. Черепица представлена в 15 цветах и 6 формах, есть как бюджетные, так и элитные серии. Отличие — фирменный СБС-модифицированный битум с повышенной морозоустойчивостью;
- Shinglas — литовская торговая марка от компании «Технониколь» с собственными заводами по всей Европе и в РФ. Известна с 2002 г. Производитель предлагает одно-, двух- и даже трёхслойную гибкую черепицу. Одна из фишек — модель нарезки «Вестерн» с нестандартным размером шестиугольников. Отличается широким модельным рядом — 70 тонов и 14 форм. В ассортименте представлена бюджетная однослойная черепица под брендом «Технониколь» и более дорогая под маркой «Шинглас».
Многие также высоко оценивают продукцию Tilercat, Roofshield, IKO, Ruflex, Gaf, Kerabit, Icopal.
Расчёт количества и веса материала
Если вы когда-либо имели дело с кровельными и даже отделочными материалами, то привыкли по умолчанию накидывать на нужный объём 20–30% запаса. Чем сложнее поверхность и чем крупнее формат материала, тем больше его уходит в обрезки. Но для гибкой черепицы достаточно запаса в 10%, а для простой крыши — и 5%.
Этот материал гибкий, им легко можно обходить внешние/выпуклые и внутренние/вогнутые углы без разрезания. И даже если вам понадобилось отрезать часть ленты, её легко можно применить в следующем ряду. Благодаря этому укладка получается почти безотходной.
Рассчитать количество просто, если ваша крыша двух- либо односкатная без переломов, скворечников, эркеров и других архитектурных элементов. Грубо площадь крыши можно вычислить как удвоенное произведение ширины ската на его длину. Такой способ вполне подойдёт, если нужно отделать сарай.
Жилой дом обычно укрывают более сложной крышей, поэтому тут лучше воспользоваться специальным онлайн-калькулятором. Он поможет учесть длину стропил, угол наклона кровли, размеры основания и т. д. Для совсем сложной крыши придётся суммировать площади всех элементов, сверяясь с чертежом.
Зная площадь крыши, можно подсчитать общий расход кровельного материала. Чаще всего упаковки гибкой черепицы хватает на 3 м2. Достаточно разделить площадь на 3 и вы получите нужное количество упаковок. Если планируете устраивать мансардные окна, можно не делать запас или просто округлить число в бо́льшую сторону. При отделке сплошной кровли стоит добавить 1–2 упаковки.
Например, для крыши площадью 100 м2 с мансардными окнами вам понадобится 100/3 ≈ 34 пачки битумной черепицы общим весом 34*23 кг (средняя масса одноцветного материала с толщиной 3,2 мм). Получаем 782 кг нагрузки от кровельного материала. Используйте вес, указанный на упаковке, так как он меняется не только от толщины черепицы, но и при использовании разных видов посыпки.
Если после укладки гибкой черепицы у вас останутся обрезки на 1–2 зуба, не выбрасывайте их — с их помощью вы сможете выполнить срочный ремонт, когда в этом возникнет необходимость. Заплатка и битумный герметик помогут восстановить функциональность и эстетику крыши за 15 минут без вызова мастеров.
Реставрация старых домов – фасад гибкой черепицей
Создать эксклюзивное, хотя бы внешне, жилище можно и не возводя дом по индивидуальному проекту с нуля. Для этой цели подойдёт и старый деревянный (даже насыпной) дом. Достаточно и для него соблюсти все правила облицовки с созданием решётки и вентиляционного зазора меду старой стеной и новым покрытием. И тогда обшивка дома гибкой черепицей станет лучшим вариантом обновления жилища.
Если мягкая черепица на фасаде домов установлена по всем правилам, такие дома ещё долго будет радовать своих хозяев долгим сроком службы, а внешнего наблюдателя – эстетичным внешним видом. (рис. 6)
Впрочем, непрезентабельным может быть не только старый деревянный дом – хотя именно дерево принимает самый обветшалый вид со временем. Внешнее воздействие в виде механических повреждений, больших сезонных перепадов температуры, суховеи с массами песка могут нанести серьёзный ущерб и кирпичным, и каменным домам в неблагоприятной для их функционирования местности. Битумная черепица и здесь надёжно защитит стены дома, вдобавок сделав их
- Привлекательными, то есть внешне эстетическими
- Более долговечными, притом с возрастом дома будет расти и надёжность таких параметров, как звуко- и влагоизоляция. Так как со временем края отдельных плиток в результате межмолекулярной диффузии и температурных процессов как бы спекаются в единое целое. И если вентиляционный зазор будет выполнен верно, то такой дом простоит как минимум двойной срок от того, который ему был предназначен первоначально.
Современные дома – мягкая кровля для стен дома снаружи
Как совместить эстетический подход экспериментального дизайна и классического внешнего вида? Гибкая черепица для фасада дома вполне может использоваться не только в классическом архитектурном облике, но и в модерновом проекте здания. Примером может стать использование сочетания фасадной вагонки битумной облицовки под кирпич или камень в оформлении стен очень сложного по исполнению загородного дома. (рис. 7).
Обшивка черепицей отдельно строящегося коттеджа, будь он хоть по индивидуальному проекту, хоть взятому из каталога, позволяет по максимуму проявить свою фантазию. Только всё-таки лучше заложить возможность обшивки стен гибкой черепицей в самом начале, ещё на стадии принятия решения о строительстве. Так будет проще учесть некоторые особенности, присущие такому виду отделки.
Таблица: преимущества и минусы битумной черепицы
| Достоинства битумной черепицы | Недостатки битумной черепицы |
|---|---|
| Создаётся полная гидроизоляция крыши за счёт нахлёста и склеивания отдельных элементов. Все другие виды покрытий (кроме жидкой и наплавляемого еврорубероида) требуют отдельной влагоизоляции, поскольку между фрагментами материала, а также между материалом и кровлей всегда остаётся зазор. | Существует два вида гибкой черепицы — со сплошным гидроизолирующим слоем и с фрагментарным. Для первого вида подложка действительно не нужна, для второго — обязательна. |

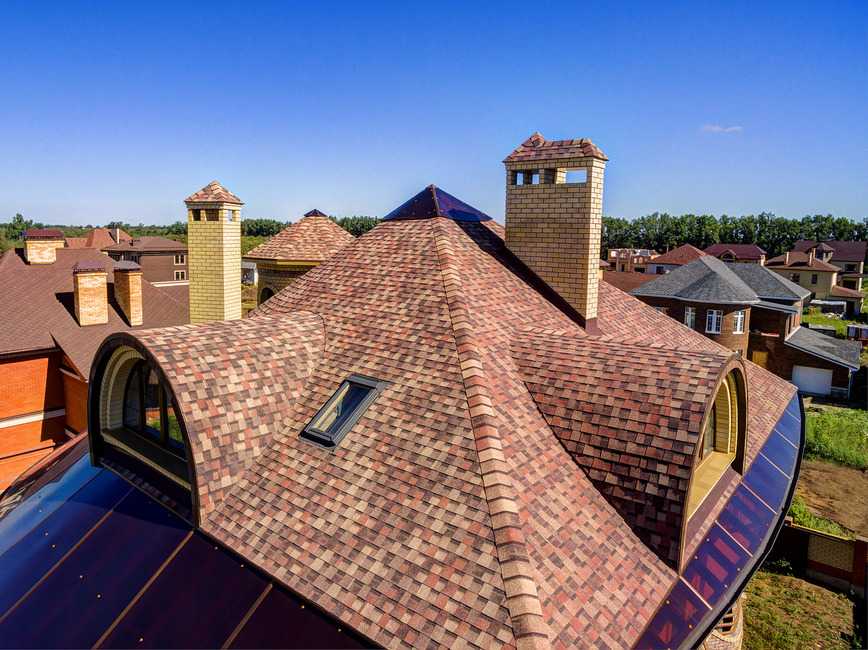

| Позволяет обустроить кровлю самой сложной дизайнерской крыши с минимальным количеством отходов. К примеру, шифер, профилированная жесть, натуральная и полимерпесчаная черепица не могут обеспечить качественное покрытие купольной и даже остроконечной готической кровли. И только гибкая черепица способна полностью повторить все изгибы крыши, обеспечить её гидро- и теплоизоляцию и гарантированно прослужить более 30 лет. | Гибкая черепица крепится только на сплошной обрешётке, в то время как большинство других кровельных материалов монтируются на решетчатое основание. Поэтому приходится находить дополнительные деньги на OSB-плиты или влагостойкую фанеру, а также тратить время на их монтаж. |
| Гибкая черепица в 8,5 раз легче глиняной и в 8 — композитной. Низкий вес материала позволяет сэкономить при обустройстве стропильной системы и снизить нагрузку на фундамент старого дома при его реставрации, а если дом новый — реализовать проект с меньшими затратами по материалам и трудодням. | По сравнению с металлочерепицей мягкая кровля часто оказывается всё же тяжелее. При реставрации крыши из металлопрофиля или фальцевой кровли с укладкой гибкой черепицы может понадобиться укрепление стропил. |
| Материал подходит для различных климатических зон (как Крайнего Севера, так и субтропиков). Благодаря пластичности битумной черепицы она сохраняет целостность даже при резком изменении температуры. | Укладка и ремонт материала возможны только при средних температурах. При менее 5 оС гибкая черепица может потрескаться или порваться во время раскручивания рулона, поэтому монтаж осенью и зимой возможен только с дополнительным нагревом. Летом при температуре свыше 30 оС битум частично приплавляется к основанию, что усиливает гидроизоляцию крыши, но затрудняет замену фрагмента, например, с частично удалённой посыпкой. |
| В жару отделка кровли становится немного мягче и за счёт этого «залечивает» мелкие вмятины от града. В случае с другими материалами такие недостатки либо сохраняются, либо требуют замены цельного фрагмента (если повреждение настолько явное, что может привести к разрушению материала). | Несмотря на естественную регенерацию кровли, её не стоит подвергать чрезмерным нагрузкам. К примеру, чистка снега металлической лопатой и частые прогулки по крыше при температуре более 35 оС приведут к преждевременному износу отделочного материала. Если же вы устанавливаете какие-либо надкровельные конструкции (солнечные панели, коллектор), надо защитить черепицу, чтобы ножки основания не сделали в ней глубокую вмятину. |
| Простота ремонта — при необходимости можно заменить фрагмент любого размера, так как материал без труда режется. Сделать заплатку и укрепить её герметиком сможет любой начинающий мастер. | Если крыша сложная и в месте повреждения возникла протечка либо возможен застой воды, лучше всё же обратиться к специалистам. Ведь если сделать заплатку неправильно, протечка усилится и намокнет утеплитель под крышей. |
| Устойчивость к ветровым нагрузкам, образующаяся благодаря прочному склеиванию с основанием. | В горных регионах особенно важно правильно выполнить монтаж. Если черепица установлена с нарушением инструкций, она может не выдержать регулярных сильных порывов ветра. |
| Материал огнеупорный, не поддерживает горение. | Несмотря на специальные добавки, препятствующие воспламенению черепицы, при попадании на крышу горящего предмета она оплавляется. Такое место требует последующего ремонта. |
| Разнообразие форм и обширная цветовая гамма. Цвет посыпки варьирует от жизнерадостно-синего до матово-чёрного и золотого, а кроме этого существуют модели с посыпкой нескольких оттенков. | Оттенок битумной черепицы никогда не бывает таким же ярким, как у металлической, он всегда приглушённо-сдержанный. Кроме того, дешёвая черепица может со временем потускнеть. |
Формулы расчета
Простые тригонометрические формулы позволяют найти угол ската кровли, соответствующий установленной высоте конька.
Двухскатная крыша образует конструкцию в форме равнобедренного треугольника.
Если провести перпендикуляр из конька к пролету дома (основание конструкции), то он разделится на два прямоугольных треугольника, к которым можно применять формулы тригонометрии.
Катетами таких треугольников будут половина длины пролета и высота конька, гипотенузой – длина ската.
Угол наклона – это угол между скатом и пролетом, для его определения нужно найти частное длин конька и пролета (у пролета берется ½ длины), то есть частное противолежащего и прилежащего катетов.
Полученный результат будет тангенсом угла. Чтобы найти сам угол по его тангенсу, нужно воспользоваться таблицей Брадиса.
Механизм расчета угла наклона четырехскатной крыши аналогичен: высота конька делится на половину длины пролета, полученное число сверяется по таблице Брадиса.
Пример расчета:
- Высота конька = 3 метра, длина пролета = 10 метров.
- Находим половину длины пролета, 10/2 = 5 метров.
- Находим тангенс угла ската, 3/5 = 0,6.
- По таблице Брадиса этому тангенсу соответствует угол в 31 градус.
После нахождения данного параметра нужно узнать о предполагаемых снеговых и ветровых нагрузках. Для этого с помощью специальных таблиц узнается средняя нагрузка для конкретного региона и умножается на коэффициент, определяемый углом ската.
Как перевести угол наклона в градусы?
Нагрузки измеряются в килограммах на квадратный метр, если суммарный показатель этих параметров (плюс вес кровли) превосходит 300 кг/м2, то следует облегчить кровельный пирог или уменьшить угол наклона.
