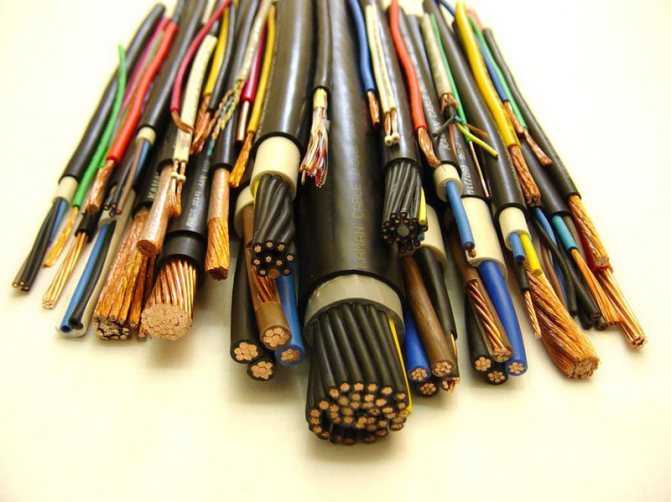

Виды проводов с точки зрения гибкости

Если вскрыть стену и посмотреть на идущий к розетке проводник, то можно отметить, что он жесткий и хорошо запоминает форму. Такой кабель предназначен для работы в зафиксированном положении. Он непригоден для частых сгибаний.

Кабель силовой гибкий | Полезные статьи - Кабель.РФ
Виды электропроводов

Однако если разобрать кабель зарядного устройства от смартфона, то его свойства будут иными. Этот проводник мягкий. Его допустимо гнуть тысячи раз, не переживая, что он надломится.

Перед тем как узнать о классах гибкости, необходимо уточнить, что по условиям монтажа проводники делятся на 2 группы:

  1. Для неподвижного соединения. Такие проводники во время работы находятся в одном неподвижном состоянии. Например, зашпаклеванная квартирная проводка или обмотка электрического двигателя.
  2. Для подвижного соединения. Их допустимо применять в условиях периодических деформаций или вибрации. Например, автомобильная проводка, кабели зарядных устройств, блоков питания или обычных бытовых удлинителей.

Кабель силовой гибкий | Полезные статьи - Кабель.РФ
Многопроволочный и однопроволочный кабель

Важно! Многожильный и многопроволочный провод — это не одно и то же. В многожильном имеется 2 и более токоведущих жилы, разделенные слоем изоляции. Например, ВВГ 3х2,5 — 3 отдельные жилы. Многопроволочный провод — это одна токоведущая жила, состоящая из множества тонких проволок.

Влияние строения и гибкости на толщину провода

Следует внести одно дополнение. Класс провода оказывает существенное влияние на его визуальную толщину. Поэтому нельзя сравнивать проводниковую продукцию сугубо по внешнему диаметру тоководов. И, тем более, по диаметру изоляции.

Например, имеется два проводника сечением 70 кв. мм. Первый относится к 1 классу гибкости, а второй к 5. Изделие пятой степени визуально будет выглядеть несколько толще, чем 1.

Кабель силовой гибкий | Полезные статьи - Кабель.РФ
Силовые кабели

Все дело в строение тоководов. Класс 1 — это монолитный провод. Он выполнен из одиночной медной проволоки, и не содержит пустоты. Класс 5 выполнен в виде плетенки с медными проводниками. Они обладают круглым сечением. Поэтому между отдельными тоководами неизбежно образуются воздушные пустоты, которые визуально (но нереально) увеличивают конечное сечение провода.

Класс гибкости провода оказывает существенное влияние на способ его прокладки. Жесткие монолитные провода предназначены для использования в неподвижном состоянии. Мягкие многопроволочные можно использовать в подвижном оборудовании.

Выбирая кабель, не стоит полагаться на его диаметр. Сечение тоководов зависит не только от их внешних размеров, но и от строения. Поэтому все расчеты проводки необходимо проводить с учетом ее сечения, указанного в квадратных миллиметрах.

Где можно и как правильно использовать кабель

Гибкий кабель имеет массу модификаций, что привело к его повсеместному распространению как в промышленности, так и в быту. В зависимости от технических характеристик конкретного изделия медный многожильный кабель может быть использован в различных условиях, где требуется повышенная эластичность провода, соединяющая механизм с источником электрического тока.

При использовании таких кабелей нужно учитывать его многожильность, влияющую на способы соединения в розетке или в распределительном щитке. Перед монтажом необходимо оконцевать жилы при помощи специальных наконечников обжимного типа.

Кабель силовой гибкий | Полезные статьи - Кабель.РФ
Что такое оконцовка

Важно! При отсутствие специального инструмента оконцовка жил может быть выполнена обычной пропайкой.

Таким образом, кабель гибкий медный многожильный в ПВХ изоляции может быть разных видов, которые используется в различных сферах жизни человека. Даже в агрессивных средах он способен прослужить десятки лет. Главное — правильно подобрать тип и маркировку.

Кабели для передачи информации

К главным характеристикам кабелей для передачи информации относятся их гибкость, влагостойкость и низкое сопротивление самого проводника, обеспечивающего передачу данных с минимальными задержками. Это касается телевидения, каналов связи и др. Поэтому чаще всего для этих целей используют кабели с медными жилами в ПВХ-изоляции.

К сведению! В качестве антенных кабелей, которые должны обеспечивать высокоскоростную передачу сигнала для радио и телевидения, часто используют РК-75, производимые по ГОСТу 11326. В своём составе РК-75 имеет одну или несколько медных жил и ПВХ-изоляцию, позволяющую использовать вне помещений.

Кабель силовой гибкий | Полезные статьи - Кабель.РФ
РК-75 подходят для подключения антенн

Среди многожильных РК-75 выделяют следующие модификации:

  • РК 75-2-13М. Состоит из многопроволочного внутреннего проводника, изолированного сплошным полиэтиленом от внешнего проводника, представляющего собой оплётку из медного провода. Этот радиочастотный кабель применяется в телевидении для передачи сигналов спутникового и кабельного телевидения, а также в качестве соединения систем видеонаблюдения. Оболочка ПВХ позволяет использовать его как внутри помещения, так и снаружи;
  • РК 75-3-34М — кабель, используемый в радиочастотной связи, состоящий из многопроволочного внутреннего проводника и оплётки из медных проволок, разделённых между собой изоляцией из пористого вспененного полиэтилена с ПВХ-изоляцией белого цвета.

Вам это будет интересно Особенности клеммных колодок

Важно! Срок службы таких кабелей составляет 12 лет.

В качестве кабелей, используемых для передачи цифровой информации с минимальными электромеханическими помехами, применяется так называемая витая пара. Используется преимущественно в компьютерных сетях и представляет собой физическую среду для передачи данных.

Витая пара представляет собой систему изолированных проводников, скрученных между собой и объединённых в единую оболочку. В зависимости от особенностей эксплуатации витые пары производятся в различных модификациях. Они бывают как экранированные, так и неэкранированные, с количеством пар от одной до ста и в различных оболочках.

Кабель силовой гибкий | Полезные статьи - Кабель.РФ
Витая пара подойдет для подключения модема

В маркировке используются следующие понятия:

  • F/FTP, S/FTP, S/STP — кабели, экранированные фольгой и/или оплёткой;
  • U/UTP — неэкранированные.

Типы оболочек обозначаются следующим образом: ПВХ-оболочка — PVC, ПВХ-оболочка огнестойкая, устойчивая к UV-излучению — FR-PVC.

Также могут быть использованы покрытия из полиэтилена (PE), полипропилена (PP), полиэтилена высокой плотности (HDPE) и низкой плотности (LDPE).

К особенным витым парам относят следующие:

  • FR-LSZH — не выделяющие дым и не поддерживающие горение;
  • Plenum — самозатухающие кабели и не возгорающиеся повторно. Используются в воздуховодных каналах.

Конструкции и условия эксплуатации

Строение любого силового кабеля – это совокупность элементов и компонентов, включающих в себя:

  • проводник – жилу (одну или несколько);
  • индивидуальную изоляцию жилы;
  • общую изоляцию блока, в который входят все проводники;
  • наполнители (межблочные) пустых пространств и вставки для предотвращения слипания слоёв изоляции;
  • внешнюю оболочку;
  • защитную броню (если таковая необходима).

Гибкий кабель

Силовые кабели могут эксплуатироваться в разных условиях и внешних воздействиях. В зависимости от условий эксплуатации, к кабельной продукции предъявляется ряд требований, включающий в себя:

  • повышенную гибкость;
  • допустимую температуру внешней среды;
  • пониженную горючесть изоляции;
  • отсутствие токсических выделений при тлении или горении и безгалогенный набор компонентов, входящих в состав изоляции;
  • наличие брони или иного защитного слоя.

Последний пункт не относится к силовым гибким кабелям, изоляция жил и внешней оболочки которых выполнена из резины специальных составов.

Важно! Кабель силовой гибкий (КСГ), имеющий резиновую изоляцию, например, КГН, боится длительного воздействия ультрафиолета. Долгая эксплуатация на солнце влияет на свойства изоляционной оболочки: она твердеет, лопается, и, соответственно, уменьшается срок службы всего кабеля.

Кабель силовой гибкий | Полезные статьи - Кабель.РФ
Предпочтительные эксплуатационные условия в зависимости от типа

Конструкция и условия эксплуатации

Широкий диапазон моделей этого семейства предоставляет широкие возможности выбора марки для применения в конкретных условиях.

Марка кабеляКонструкцияУсловия эксплуатации
КГБазовая (с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке)При изгибах с радиусом не менее 8 диаметров кабеля, при температуре окружающей среды от -40 до 50°С при воздействии солнечного излучения
КГ-ХЛС использованием резин для холодного климатаТо же, при температуре окружающей среды от -60 до 50°С
КГ-ТС жилами из луженых медных проволок, с использованием резин для тропического климатаТо же, при температуре окружающей среды от -10 до 55°С, со стойкостью к воздействию плесневых грибов
КГНВ маслостойкой оболочке, не распространяющей горениеПри изгибах с радиусом не менее 8 диаметров кабеля, при возможности попадания на оболочку масла, при температуре окружающей среды от -30 до 50°С
КПГС жилами повышенной гибкостиПри изгибах с радиусом не менее 5 диаметров кабеля, при температуре окружающей среды от -50 до 50°С при воздействии солнечного излучения
КПГСС жилами повышенной гибкости и с профилированным сердечникомТо же, при возможности воздействия на кабель ударных и раздавливающих нагрузок

Марки и область применения

Каждое кабельное изделие имеет определённый класс гибкости. Гибкость – это величина кабеля (провода), которая определяет минимальный радиус изгиба. Даже для монтажа стационарного оборудования при прокладке требуется изгибать проводники. Изгиб под углом, близким к 900, уже требует достаточной гибкости.

Внимание! Кабели, имеющие алюминиевые жилы, не имеют класс гибкости выше 3-го. Это связано с тем, что алюминий хрупок, обладает текучестью. Поэтому проводники, имеющие многожильную медную структуру, представляют семейство гибких силовых кабелей.

Кабель силовой гибкий | Полезные статьи - Кабель.РФ
Таблица гибкости по классам

В зависимости от сферы применения, кабели делятся по маркам. В маркировочные коды обычно входят буквенные индексы, которые указывают на особенности применения.

Кабель силовой гибкий | Полезные статьи - Кабель.РФ
Область применения в зависимости от типа

Масса, размеры

В связи с использованием для подключения подвижных потребителей имеет значение заявленный вес продукции. Для каждой марки он нормирован у длины один километр:

Номинальное сечение основных жил, мм 2С тремя основными жилами и жилой заземления марокКОГ-1КГЭКШВГТ — 10
КГ, КГ-ХЛ, КГ-Т, КГНКПГКПГС, КПГСН
0.75140140
1150150
1.5190190
2.570280280310
4100390400430
6130540570600
1021091099011002000
162901200130014002402300
2542017001900200032029004900
3556023002600260044035005800
5076031003600370061041006700
70100041004800480084056007900
95130053005500110069009700
1201600630065001400810011000
1501700960013000

Возможности повышенной гибкости, позволяющей прокладывать подключения в труднодоступных местах, обязывают знать наружные размеры. Величины наружных диаметров некоторых представителей модельного ряда даны:

Номинальное сечение основных жил, мм 2Одножильные марок КГ, КГ-ХЛ, КГ-ТС тремя основными жилами и жилой заземленияКОГ-1КГЭКШВГТ — 10
КГ, КГ-ХЛ, КГ-Т, КГНКПГКПГС, КПГСН
0.751010
11010
1.51111
2.57131316
48161618
69181922
101023242541
16132528301044
2515303234124667
3517353838145072
5019424445165474
7022454949186379
95245153206786
120275658237291
150257897

Материал и толщина защиты

Размер слоя изоляции обеспечивает неизменность способности предотвращения электрического пробоя напряжения между двумя жилами. Напряжение может превышать значения номинального рабочего при аварийных бросках многократно. Нагревание проводника протекающим током, также может повлиять на состояние резины. Оболочка обеспечивает электрическую прочность, механическую защиту. Толщина изоляции некоторых марок группы КГ, мм:

Номинальное сечение основных жил, мм 2ИзоляцияОболочка для кабелей
одножильныхмногожильных
0.750.81,3- 1,5
10.81,3- 1,6
1.50.81,5- 1,8
2.50.91.41,7-2,0
411.51,8-2,2
611.62,0 — 2,5
101.21.83,1 -3,6
161.21.93,3 — 3,9
251.423,6 — 4,4
351.42.23,6 — 4,5
501.62.44,5 — 5,0
701.62.64,8 — 5,0
951.82.85,0-5,3
1201.835,0 — 5,3

Очевидно, что свойства должны учитывать область применения. Например: одиночный, особо гибкий КОГ-1, основное применение — подключение держателей электродов сварочных аппаратов. Условия эксплуатации предъявляют повышенные требования к механической прочности, химической стойкости. Таблица ниже дает представление о конструктивных особенностях:

Еще один пример изменения параметров с разработкой конструкции конкретного применения. Марка КШВГТ-10 работает преимущественно в сетях напряжением переменного тока до 10 тысяч вольт. Применение экранов помогает снизить уровень взаимного электромагнитного влияния.

Резина, сравнительно с полихлорвинилом, слабее поддается разрушению ультрафиолетом. Это позволяет применять кабель КГ на открытом воздухе.

Преимущества и недостатки

Повсеместное распространение кабель гибкий многожильный получил благодаря высоким эксплуатационным характеристикам:

  • высокая коррозионная стойкость позволяет использовать его без замены на протяжении 30-35 лет;
  • пластичность меди позволяет укладывать провод по радиусу без заломов;
  • диэлектрическое покрытие из поливинилхлорида долговечное, износостойкое, обладает хорошей стойкостью в химических средах;
  • электропроводность меди в 1,7 раз выше, чем у алюминия, благодаря чему можно использовать провода с меньшим сечением.

Кабель силовой гибкий | Полезные статьи - Кабель.РФ
Бухта медного провода
Несмотря на массу преимуществ, у данного кабеля есть и недостатки:

  • стоимость меди в несколько раз выше стоимости алюминия, что сказывается на цене проводов;
  • из-за высокой плотности медный провод почти в три раза тяжелее алюминиевого;
  • их нельзя соединить обычной скруткой, необходимо использовать специальные клеммные зажимы;
  • покрытие из ПВХ при нагреве выделяет хлористый водород — вредный галоген, поэтому нельзя допускать нагрева проводов выше 70 °C.

Важно! Галоген вреден как для человека (вызывает удушье), так и для металлов (способствует развитию коррозии).

Применение

Область применения гибких кабелей довольно обширна. Их можно найти в любой квартире. Практически все бытовые электроприборы подключаются к электросети с помощью гибких шнуров. Электрический утюг представляет собой подвижное устройство, которое оснащено КГ.

В промышленности станочное оборудование с числовым программным управлением (станки ЧПУ) имеют много подвижных электроузлов. Станки оснащены многопроволочными кабель-каналами. Проводка рассчитана на эксплуатацию в течение 5-10 лет, в зависимости от интенсивности работы оборудования.

Существуют каналы стандартной серии с ограниченной длиной открытого и закрытого типа. Наряду с этим, применяются изделия с неограниченной длиной. Универсальные каналы можно наращивать до любых размеров.

Миниатюрные подвижные кабелеукладчики с гибкими проводами применяют в принтерах. В КГ таких устройств применяются провода толщиной, измеряемой сотыми долями мм.

Дополнительная информация. Для скрытой проводки применять КГ можно, но нецелесообразно. Монтажная схема электросети из гибких проводников обойдётся гораздо дороже, чем сделать это из одножильных проводов.

Кабель гибкий применяют не только в подвижных системах. Им удобно соединить контакты в распределительных щитках, шкафах, где порой требуется изгибать КГ несколько раз, в случае ремонтных работ кабели можно использовать многократно. Соединения сигнальных устройств, пультов управления различного электрооборудования с источниками питания осуществляется гибкими шнурами для контрольного управления.

При выборе надо обращать внимание на модификации кабельных изделий. Есть провода с оболочками, не поддерживающие горение, тропического и холодостойкого исполнения. Для бытовых нужд наиболее подходят КГ в ПВХ оболочке, рассчитанные на напряжение 220 в.

Провода

Основным отличием провода от кабеля является способ его прокладки, он не может быть использован под землёй или под водой. Они также имеют одну или несколько алюминиевых или медных жил и ПВХ-изоляцию. Провода с медными жилами характеризуются повышенной электропроводностью, более высокой пластичностью и чаще используются в бытовом электроснабжении нежели в промышленном.

Кабель силовой гибкий | Полезные статьи - Кабель.РФ
Провода многожильные медные в ПВХ

Маркируются буквенно-цифровым кодом со следующими обозначениями:

  • П — провод;
  • В — изоляция ПВХ;
  • Г — гибкий.

Цифрами обозначаются количество жил и их сечение.

Провода марок ПВ1, ПВ2, ПВ3, ПВ4 медные с поливинилхлоридной изоляцией, где цифрами обозначен класс гибкости.

  • ППВ — двух или трехжильный, плоский с изоляцией ПВХ (используется в осветительных системах, прокладываемых по стенам);
  • ПВС — медный со скрученными жилами в ПВХ-изоляции (применяется в быту в качестве удлинителя, а также для подключения домашних приборов, например, пылесосов);
  • ПБПП, ПУНП — медные с ПВХ-изоляцией, имеющие в составе две или три жилы (используются в приборах малого тока).

Расцветка жил для кабелей марок кг, кг-хл, кг-т, кгн, кпг, кпгс, кпгсн

При производстве кабельных изделий заводом-изготовителем выполняется цветовая маркировка изоляции жил. При расшифровке цветового кода следует принимать во внимание наличие или отсутствие жилы «земля», которая предназначена для присоединения оборудования, подлежащего подключению, к электропитанию данным кабелем.

При отсутствии заземляющей жилы расцветка изоляционного покрытия следующая:

  • 3 проводника: a – голубая; b – черная; c – коричневая;
  • 4 провода: a – голубая; b – черная; c – коричневая, d – чёрная или коричневая;
  • 5 жил: a – голубая; b – черная; c – коричневая, d – чёрная или коричневая; e – чёрная или коричневая.

Наличие заземляющего проводника вносит следующие изменения в цвета изоляции:

  • 3 проводника: a – зеленая-желтая; b – голубая; c – коричневая;
  • 4 провода: a – зеленая-желтая; b – голубая; c – черная; d – коричневая;
  • 5 жил: a – зеленая-желтая; b – голубая; c – черная; d – коричневая, e – чёрная или коричневая.

Некоторые производители выделяют цветом только зеленый-желтый проводник, остальные – имеют одинаковую расцветку. ГОСТ указывает, что цвета должны легко различаться и даже при окрашивании только верхнего слоя нанесены быть достаточно прочно. Цвет оболочки не регламентирован, но производители придерживаются черной окраски.

Кабель силовой гибкий | Полезные статьи - Кабель.РФ
Расцветка изоляции гибких тоководов

Рекомендуемые нормы толщин оболочек

Наиболее широко используемые в кабельных изделиях оболочки выполняются из полимерных материалов, алюминия и свинца (свинцовых сплавов). Выбор толщин оболочек обусловлен необходимостью выполнения ими защитных функций и механическими характеристиками материалов.

Несмотря на многообразие кабельных изделий, для большинства конструкций могут быть рекомендованы толщины оболочек, которые регламентированы стандартами.

ГОСТ 23286-78 выделяет следующие категории полимерных оболочек:

Об-1 — для переносных кабельных изделий, работающих в тяжелых условиях (для землеройных машин и им подобных); Об-2 — для переносных кабельных изделий, работающих в средних условиях (все случаи применения, кроме предусмотренных для категорий Об-1 и Об-3) и для кабельных изделий, прокладываемых стационарно;

При обозначении категорий полимерных оболочек добавляются индексы: р — для резиновых оболочек; п — для пластмассовых оболочек (из полиэтилена или поливинилхлоридного пластиката). Полимерные оболочки обладают высокой эластичностью, однако не могут обеспечить защиты от значительных механических воздействий и полную герметичность в течение длительного времени.

Номинальные значения толщины полимерных оболочек в зависимости от размера кабельного изделия приведены в таблице 2.1.3-1.

Таблица 2.1.3-1. Номинальные толщины полимерных оболочек, мм

Диаметр кабельного изделия под оболочкой, мм Номинальная толщина
Обр-1 Обп-1 Обр-2 Обп-2 Обр-3 Обп-3
До 6 1,5 1,2 1,5 1,2 1,0 0,8
Св. 6 до 10 2,0 1,7 1,7 1,5 1,0 1,0
Св. 10 до 15 2,5 1,7 2,0 1,5 1,2 1,2
Св. 15 до 20 3,0 2,0 2,0 1,7
Св. 20 до 25 3,5 2,3 2,5 1,9
Св. 25 до 30 4,5 2,5 3,0 1,9
Св. 30 до 40 5,0 3,0 3,0 2,1
Св. 40 до 50 5,0 3,5 4,0 2,3
Св. 50 до 60 6,0 4,0 4,5 2,5
Св. 60 6,0 3,0

Металлические оболочки кабелей обеспечивают высокую степень механической защиты кабельных изделий и практически полную герметичность.

Алюминиевые оболочки выполняют гладкими и гофрированными. Кабели в алюминиевых оболочках могут применяться небронированными. Высокая электрическая проводимость алюминия позволяет использовать алюминиевые оболочки в качестве экрана для защиты кабеля от внешних электрических влияний или в качестве нулевой жилы силовых кабелей.

К недостаткам алюминиевых оболочек можно отнести повышенную жесткость кабельных изделий, что и вынуждает применять гофрирование. Толщины алюминиевых оболочек в соответствии с ГОСТ 24641-81 приведены в таблице 2.1.3-2.

Таблица 2.1.3-2. Толщины алюминиевых оболочек, мм

Диаметр кабеля под оболочкой, мм Прессованная оболочка Сварная оболочка
гладкая гофрированная гладкая гофрированная
мини- мальная номи- нальная мини- мальная номи- нальная мини- мальная номи- нальная мини- мальная номи- нальная
До 12,5 0,90 1,10 0,72 0,80
12,5-15,0 0,90 1,10 0,90 1,00
15,0-17,5 0,95 1,15 0,90 1,00
17,5-20,0 1,00 1,20 1,00 1,10
20,0-22,5 1,05 1,30 1,00 1,10 0,65 0,70
22,5-25,0 1,05 1,30 1,10 1,20 0,72 0,80
25,0-27,5 1,10 1,35 0,72 0,80
27,5-30,0 1,15 1,40 0,82 0,90
30,0-32,5 1,20 1,45 0,82 0,90
32,5-35,0 1,25 1,50 0,82 0,90
35,0-37,5 1,30 1,55 1,10 1,35
37,5-40,0 1,35 1,65 1,15 1,40
40,0-42,5 1,45 1,75 1,20 1,50
42,5-45,0 1,50 1,80 1,25 1,55
45,0-47,5 1,55 1,85 1,30 1,60
47,5-50,0 1,60 1,90 1,30 1,60
50,0-52,5 1,65 1,95 1,35 1,65
52,5-55,0 1,70 2,00 1,40 1,70
55,0-57,5 1,70 2,00 1,40 1,70
57,5-60,0 1,70 2,00 1,40 1,70

Свинцовые оболочки изготавливаются из свинца (как правило с присадками) или из свинцово-сурьмянистых сплавов. Свинцовые оболочки по сравнению с алюминиевыми обладают более высокой эластичностью, однако их механическая прочность примерно в 2- 2,5 раза ниже, они более склонны к разрушению под длительной нагрузкой, имеют более высокое электрическое сопротивление (что не позволяет использовать их в качестве заземляющих элементов или нулевых жил) и высокий вес.

Толщины свинцовых оболочек для силовых кабелей и кабелей связи в соответствии с ГОСТ 24641-81 приведены в таблицах 2.1.3-3 и 2.1.3-4.

Таблица 2.1.3-3. Номинальные толщины свинцовых оболочек для силовых кабелей, мм

Диаметр кабеля под оболочкой, мм С защитными покровами Трехжильных с отдельными оболочками поверх изолированных жил Без защитных покровов и для подводной прокладки
минимальная номинальная минимальная номинальная минимальная номинальная
До 15,0 0,90 1,05 1,04 1,19 1,15 1,34
15,0-17,5 0,95 1,11 1,10 1,26 1,22 1,42
17,5-20,0 0,99 1,15 1,16 1,33 1,29 1,50
20,0-22,5 1,04 1,21 1,22 1,40 1,36 1,58
22,5-25,0 1,08 1,26 1,28 1,47 1,43 1,66
25,0-27,5 1,13 1,32 1,34 1,53 1,50 1,73
27,5-30,0 1,17 1,36 1,40 1,60 1,57 1,81
30,0-32,5 1,22 1,42 1,46 1,66 1,64 1,88
32,5-35,0 1,26 1,46 1,52 1,73 1,71 1,96
35,0-37,5 1,31 1,52 1,58 1,79 1,78 2,03
37,5-40,0 1,35 1,56 1,64 1,86 1,85 2,11
Диаметр кабеля под оболочкой, мм С защитными покровами Трехжильных с отдельными оболочками поверх изолированных жил Без защитных покровов и для подводной прокладки
минимальная номинальная минимальная номинальная минимальная номинальная
40,0-42,5 1,40 1,62 1,70 1,92 1,92 2,18
42,5-45,0 1,44 1,66 1,76 1,99 1,99 2,20
45,0-47,5 1,49 1,72 1,82 2,05 2,06 2,33
47,5-50,0 1,53 1,76 1,88 2,12 2,13 2,41
50,0-52,5 1,58 1,82 1,94 2,18 2,20 2,48
52,5-55,0 1,62 1,86 2,00 2,25 2,27 2,50
55,0-57,5 1,67 1,92 2,06 2,31 2,34 2,63
Свыше 57,5 1,71 1,96 2,12 2,38 2,41 2,71

Таблица 2.1.3-4. Номинальные толщины свинцовых оболочек для кабелей связи, мм

Диаметр кабеля под оболочкой, мм С защитными покровами Без защитных покровов
с ленточной броней с броней из круглой проволоки
минимальная номинальная минимальная номинальная минимальная номинальная
До 5,0 0,95 1,07 1,20 1,35 1,00 1,12
5,0-7,5 0,95 1,07 1,21 1,36 1,02 1,14
7,5-10,0 0,97 1,10 1,22 1,37 1,04 1,17
10,0-12,5 0,99 1,12 1,24 1,39 1,08 1,21
12,5-15,0 1,01 1,15 1,26 1,41 1,13 1,27
15,0-17,5 1,03 1,17 1,28 1,44 1,18 1,32
17,5-20,0 1,06 1,21 1,30 1,46 1,23 1,38
20,0-22,5 1,09 1,24 1,32 1,48 1,28 1,44
22,5-25,0 1,12 1,27 1,34 1,51 1,34 1,51
25,0-27,5 1,15 1,31 1,40 1,58 1,40 1,58
27,5-30,0 1,20 1,37 1,46 1,65 1,46 1,65
30,0-32,5 1,25 1,43 1,52 1,72 1,52 1,72
32,5-35,0 1,30 1,49 1,58 1,79 1,58 1,79
35,0-37,5 1,35 1,55 1,64 1,86 1,64 1,86
37,5-40,0 1,40 1,61 1,71 1,94 1,71 1,94
40,0-42,5 1,48 1,70 1,79 2,03 1,79 2,03
42,5-45,0 1,56 1,79 1,86 2,11 1,86 2,11
45,0-47,5 1,64 1,88 1,94 2,20 1,94 2,20
47,5-50,0 1,72 1,97 2,03 2,30 2,03 2,30
50,0-52,5 1,80 2,06 2,12 2,40 2,12 2,40
52,5-55,0 1,88 2,15 2,21 2,50 2,21 2,50
55,0-57,5 1,96 2,24 2,30 2,60 2,30 2,60
57,5-60,0 2,04 2,33 2,39 2,70 2,39 2,70
60,0-62,5 2,12 2,42 2,48 2,80 2,48 2,80
Свыше 62,5 2,20 2,51 2,58 2,90 2,58 2,90

Для полимерных оболочек и защитных шлангов предусмотрены нормы испытания напряжением по следующим категориям:

ЭИ-1 — испытание оболочек после наложения переменным напряжением частотой 50 Гц; ЭИ-2 — испытание оболочек на проход в процессе наложения или при перемотке.

При испытании по категории ЭИ-1 время приложения напряжения составляет 5 мин.

Переменное испытательное напряжение Uисп (В) в зависимости от номинальной толщины оболочки или защитного шланга а

(мм) при испытаниях оболочек или защитных шлангов кабельных изделий по категории ЭИ-1 вычисляют по формуле:

Uисп = 1000 а

2000

с округлением до 500 В в сторону максимума.

Пиковое значение испытательного напряжения по категории ЭИ-2 указано в таблице 2.1.3-5. Указанные нормы испытаний можно использовать, если в документации на кабельные изделия не предусмотрены иные условия.

Таблица 2.1.3-5. Значения испытательного напряжения по ЭИ-2, кВ

Номинальная толщина оболочки или защитного шланга, мм Резиновая оболочка или защитный шланг Пластмассовая оболочка или защитный шланг
0,8 12
0,9 13
1,0 9 14
1,1 10 15
1,2 11 16
1,3 12 17
1,4 12 18
1,5 13 19
1,6 14 20
1,7 15 21
1,8 16 23
1,9 17 24
2,0 18 25
2,1 19 26
2,2 19 27
2,3 20 28
2,4 20 29
2,5 21 30
2,6 22 31
2,7 23 32
2,8 23 33
2,9 24 34
3,0 25 35
3,1 26 36
3,2 27 37
3,3 28 38
3,4 29 39
3,5 30 40
3,6 31 41
3,7 32 42
3,8 33 43
3,9 34 44
4,0 35 45
4,5 40
5,0 45
6,0 50

Силовые кабели

Передача трёхфазного тока от промышленных предприятий осуществляется с помощью силовых кабелей, в том числе и гибких с ПВХ изоляцией. Они используются для стационарной прокладки в электросетях, где номинальное переменное напряжение 0,66 кВ. 1-6 кВ в соответствии с ГОСТом 16442-80 для подключения нестационарных машин и механизмов.

Обратите внимание! Покрытие из поливинилхлорида обеспечивает невысокую стоимость, но и возможность применения при различных погодных условиях, так как специальные добавки к пластикату обеспечивают ему морозостойкость и жаростойкость.

Маркировка представлена аббревиатурой ВВГ (винил-винил-голый). В зависимости от особенностей снабжается дополнительными символами:

  • ВВГ-П — плоский кабель, ПВХ-изоляция и оболочка, без защитного покрова;
  • ВВГнг(А) — круглый кабель, ПВХ-изоляция, ПВХ-оболочка пониженной горючести;
  • ВВГ-Пнг(А) — плоский, ПВХ-изоляция, ПВХ-оболочка пониженной горючести;
  • ВВГнг(А)-LS — изоляция, как и оболочка, из ПВХ, обладающей пониженной пожароопасностью, низким дымо- и газовыделением.

Вам это будет интересно Описание кабеля ВВГнг-LS

Кабель силовой гибкий | Полезные статьи - Кабель.РФ
Силовые кабели выдерживают любые перепады температуры

Для защиты от механических повреждений при производстве кабеля используется броня, представляющая собой две стальные оцинкованные ленты или переплетённые стальные проволоки, необходимые чтобы изолировать сердечник от возможных механических повреждений.

Кабель силовой гибкий | Полезные статьи - Кабель.РФ
Схема бронировки

Бронированные силовые кабели маркируются буквенным кодом ВБШ (винил-броня-шланг) с дополнительными символами, обозначающими особенность данного кабеля:

  • ВБШв — кабель, бронированный двумя стальными оцинкованными лентами, с защитным шлангом из ПВХ;
  • ВБШвнг(А) — бронирование двумя стальными оцинкованными лентами, защитный шланг из ПВХ пониженной горючести;
  • ВБШвнг(а)-LS — бронированный оцинкованными лентами с ПВХ-изоляцией и защитным шлангом пониженной пожароопасности.

Обратите внимание! Дополнительно они могут маркироваться цифровым кодом, обозначающим количество жил и размер сечения, например, 4×1,5 — маркировка четырехжильного кабеля с сечением 1,5 мм².

Таблица маркировки

Маркировка кабеля выполняется стандартно с применением буквенно-цифрового кода. Слева направо:

  • К – кабель
  • Характеристики или особенности конструкции. Литеры приведенные таблицей, могут отсутствовать;
  • Г – гибкий;
  • Через дефис климатическое исполнение;
  • Через пробел типоразмер изделия: число жил, знак умножения, номинальное сечение в мм 2 .

Буквенные обозначения особенностей конструкции, свойств, области применения, отражающиеся маркировкой, приведены таблицей:

ОсобенностиОписаниеЛитера
ГибкостьСиловой гибкийКГ
Повышенной гибкостиКПГ
Особо гибкийКОГ
КонструкцияС экранами по каждой жиле, с общим экраном поверх скрученных жилЭ
С сердечникомС
С упрочняющими элементамиУ
ФормаПлоскиеП
ТеплостойкостьДлительно допустимая температура нагрева жил свыше 75°CТ
Конструкция жилЖилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки луженой оловом или покрытой оловянно-свинцовым сплавом с содержанием олова не менее 40%Л
Климатическое исполнение, через дефисДля холодного климата, диапазон температуры эксплуатации -60 ÷ 50°С.ХЛ
Тропическое исполнение, для работы в условиях повышенной влажности и температуры в диапазоне -10 ÷ 55°С, обеспечивает защиту от поражения изоляции спорами плесени и грибкаТ через дефис
Пожарная опасностьМаслостойкая резина не поддерживающая горениеН

Наносится на наружную поверхность оболочки любым несмываемым способом кроме тиснения.

Токопровод

Жила изготавливается путем скручивания большого количества медных проволок, диаметр которых не превышает 0,5 мм у самых больших сечений жилы. Такая конструкция, вместе с повышенной эластичностью резины изоляции, оболочки, обеспечивает кабель КГ повышенной гибкостью. Это значительно расширяет область его применения.

Номинальное сечение жилы определяет величину активного электрического сопротивления проводника. Чем меньше сопротивление, тем больше допустимый ток. Соответственно, тем большая допустимая мощность будет включена. Количество проводников некоторых моделей, их интервал поперечного сечения:

Марка кабеляЧисло жил
основныхзаземлениявспомогательных
КГ, КГ-Т, КГ-ХЛ, КГН12,5 — 120
2 и З0,75 — 120
2 и 310,75 — 120
2 и 312,5 — 70
2 и 322,5 — 70
4 и 51,0-25
КПГ20,75 — 70
2 и 310,75 — 70
КПГС, КГПСН312,5 — 120
3112,5 — 6,0
3124,0 — 50
КОГ-1116- 150
КГЭ3110- 150
31110- 150
КШВГТ-103325 — 150
Гибкие материалы:  Настольная лампа своими руками: как сделать, абажур, идеи и конструкции

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
